  1. Energía U.2 Construcción de un futuro sostenible La energía eólica

  2. LA ENERGÍA EÓLICA La energía eólica aprovecha la energía cinética del viento. Hace mover las palas de un “gigantesco” molino de viento. Las palas están conectadas al eje de una dinamo y ese movimiento produce directamente corriente eléctrica. Esa corriente eléctrica acondicionada se introduce en la red.

  3. Características de un aerogenerador: modelo AW1500_300 Potencia nominal 1 500 kW Diámetro rotor 77 m Área barrida 4 657 m2 Longitud total cada pala 37,3 m Peso 6 800 kg / pala Altura de torre 76,87 m

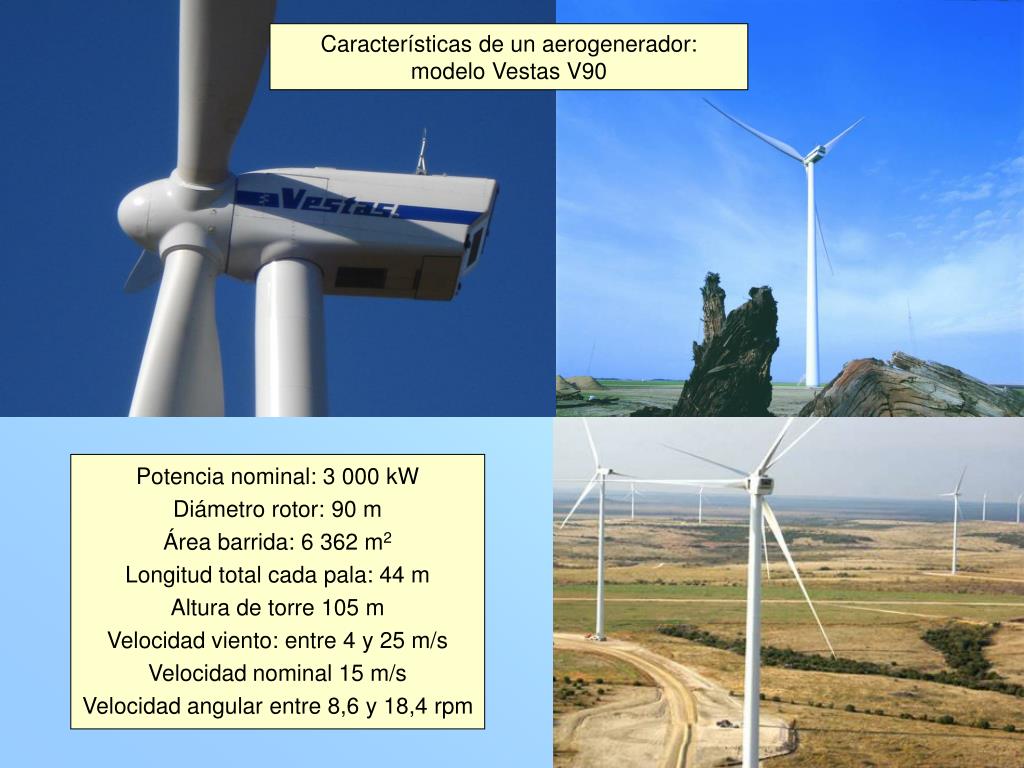

  4. Características de un aerogenerador: modelo Vestas V90 Potencia nominal: 3 000 kW Diámetro rotor: 90 m Área barrida: 6 362 m2 Longitud total cada pala: 44 m Altura de torre 105 m Velocidad viento: entre 4 y 25 m/s Velocidad nominal 15 m/s Velocidad angular entre 8,6 y 18,4 rpm

  5. El desarrollo de la tecnología eólica ha sido espectacular en los últimos 20 años Ha aumentado el tamaño de los aerogeneradores, con el consiguiente aumento del diámetro del rotor y de la altura de la torre, así como de la energía anual producida por cada aerogenerador. 1985 80 kW 20 m 40 95 MWh 1990 250 kW 30 m 50 m 400 MWh 1995 600 kW 46 m 78 1250 MWh 2000 1500 kW 70 m 100 m 3500 MWh 2005 5000 kW 115 m 120 m 170 000 MWh Potencia Diámetro rotor Altura torre Energía/año La energía eólica en España batió el 19 de marzo de 2007 un nuevo récord de producción, al alcanzar los 8 375 MW a las 17.40 horas, gracias al fuerte viento que azotó gran parte de la península.

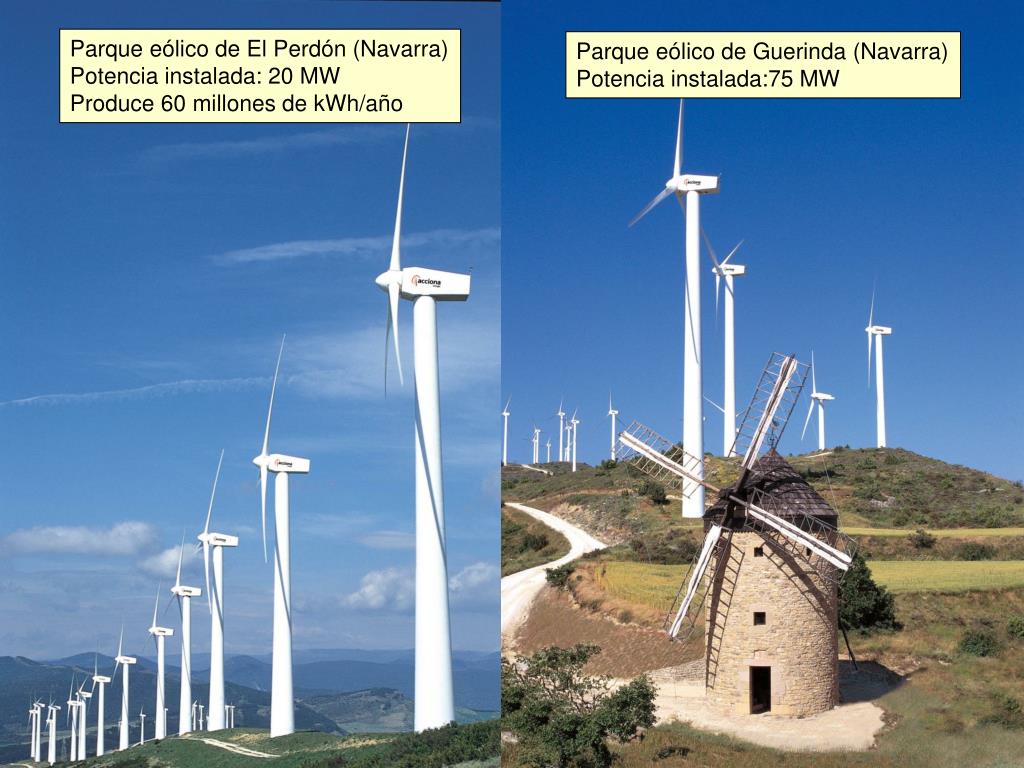

  6. Parque eólico de El Perdón (Navarra) Potencia instalada: 20 MW Produce 60 millones de kWh/año Parque eólico de Guerinda (Navarra) Potencia instalada:75 MW

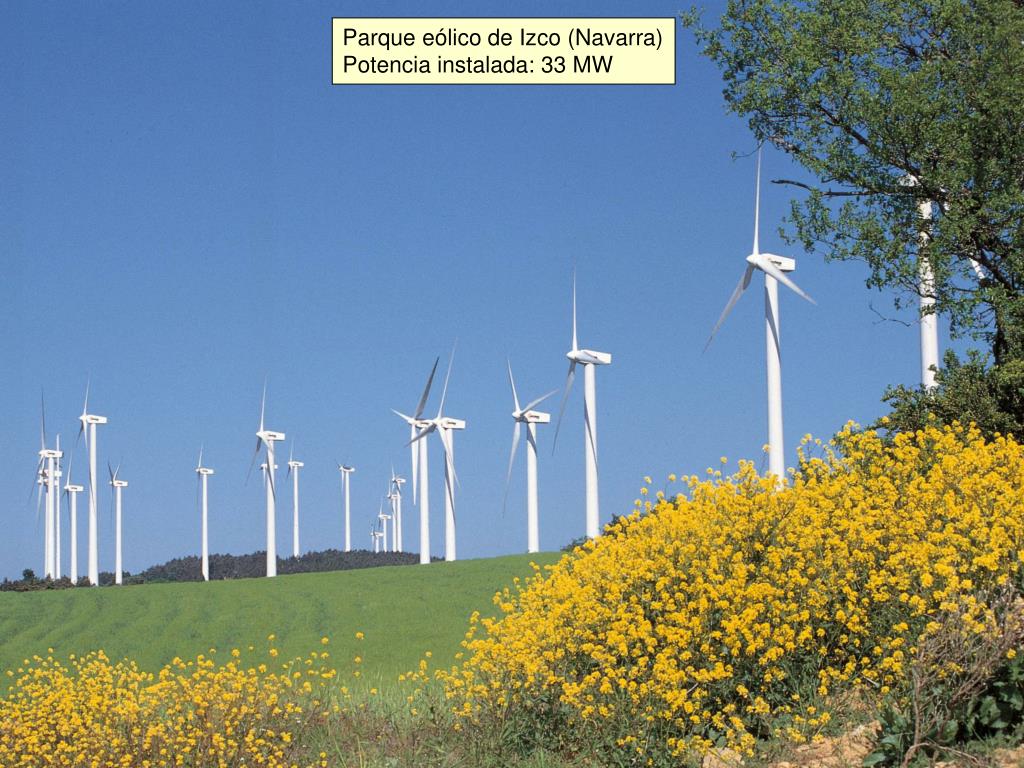

  7. Parque eólico de Izco (Navarra) Potencia instalada: 33 MW

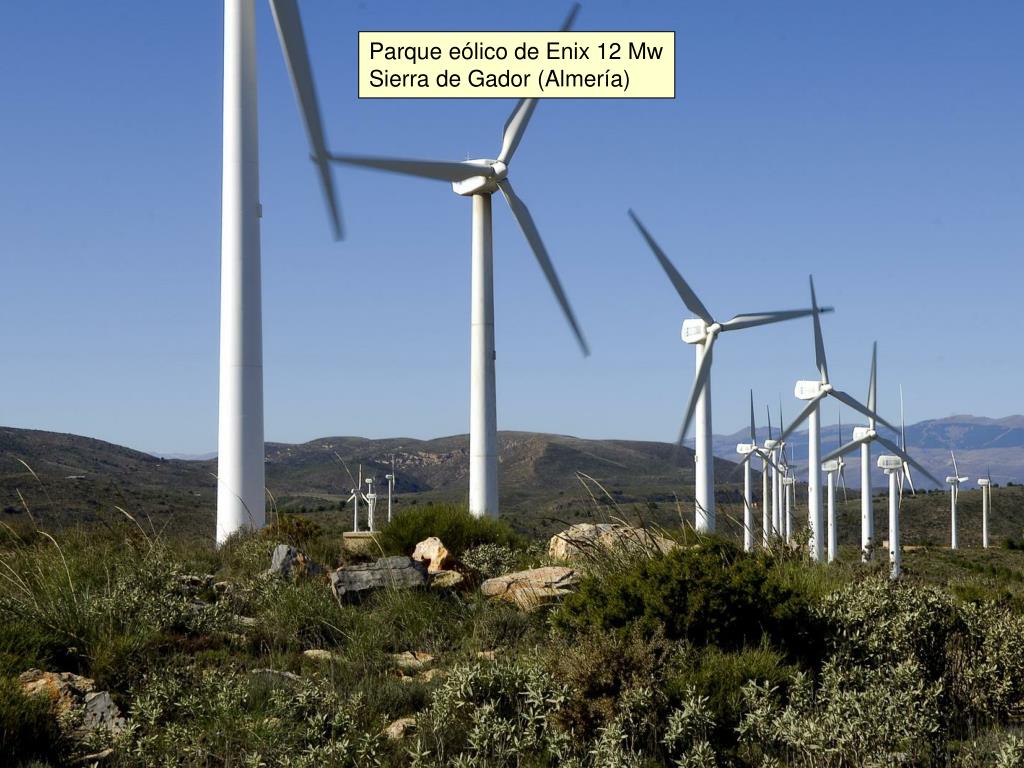

  8. Parque eólico de Enix 12 Mw Sierra de Gador (Almería)

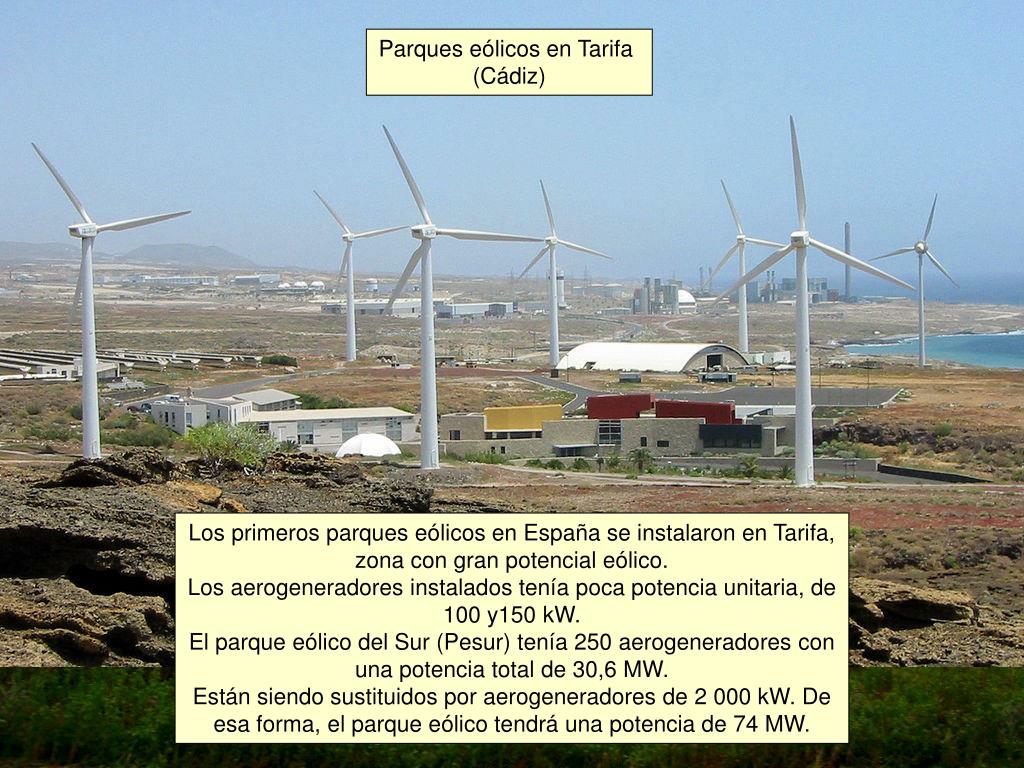

  9. Parques eólicos en Tarifa (Cádiz) Los primeros parques eólicos en España se instalaron en Tarifa, zona con gran potencial eólico. Los aerogeneradores instalados tenía poca potencia unitaria, de 100 y150 kW. El parque eólico del Sur (Pesur) tenía 250 aerogeneradores con una potencia total de 30,6 MW. Están siendo sustituidos por aerogeneradores de 2 000 kW. De esa forma, el parque eólico tendrá una potencia de 74 MW.

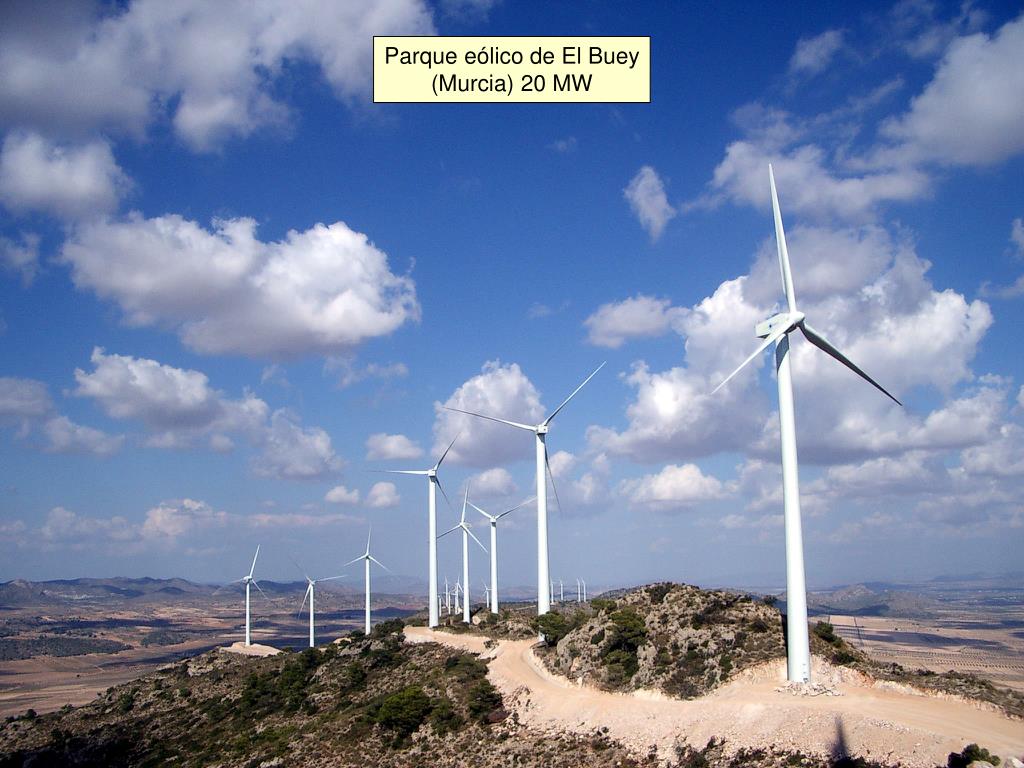

  10. Parque eólico de El Buey (Murcia) 20 MW

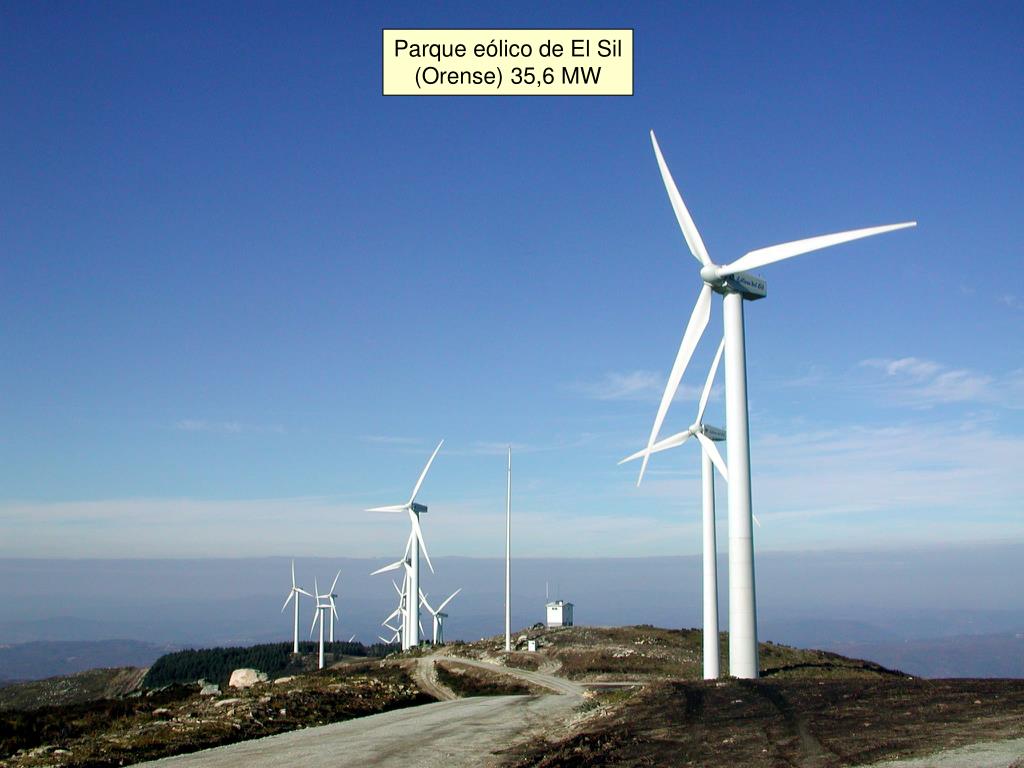

  11. Parque eólico de El Sil (Orense) 35,6 MW

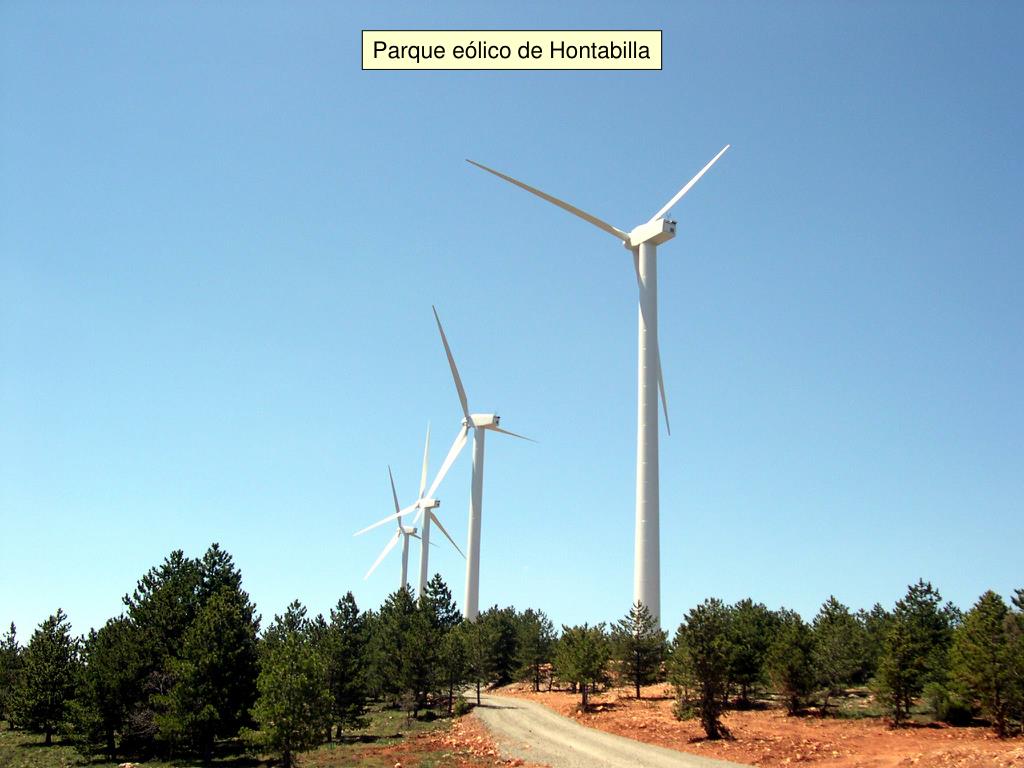

  12. Parque eólico de Hontabilla

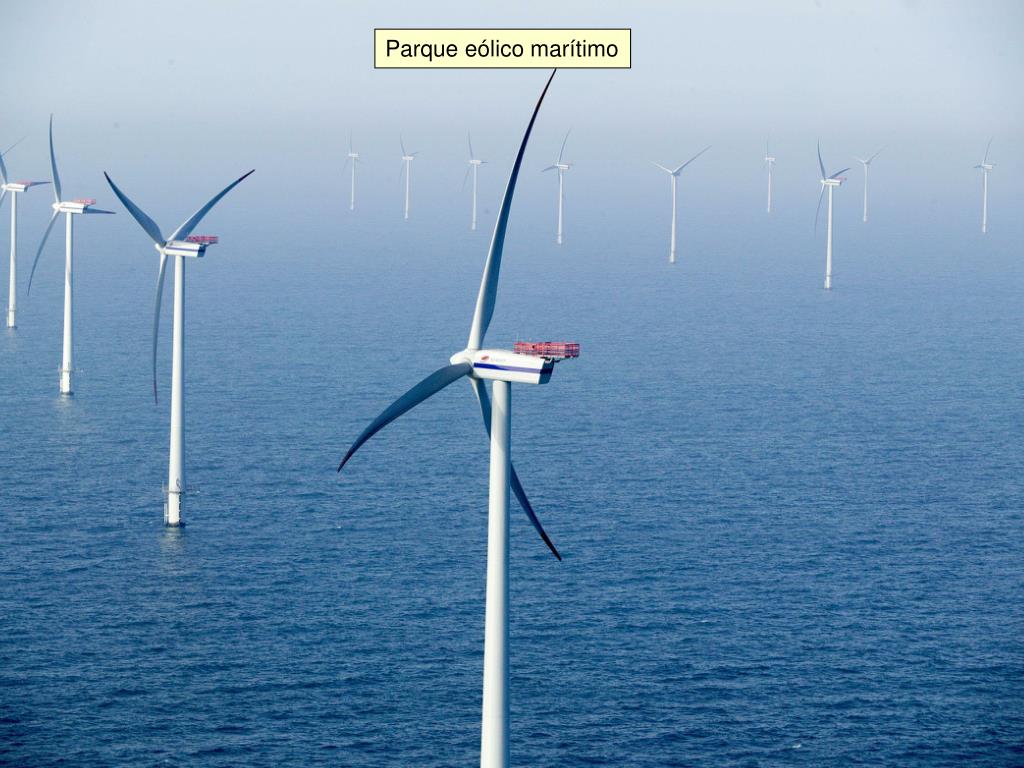

  13. Parque eólico marítimo

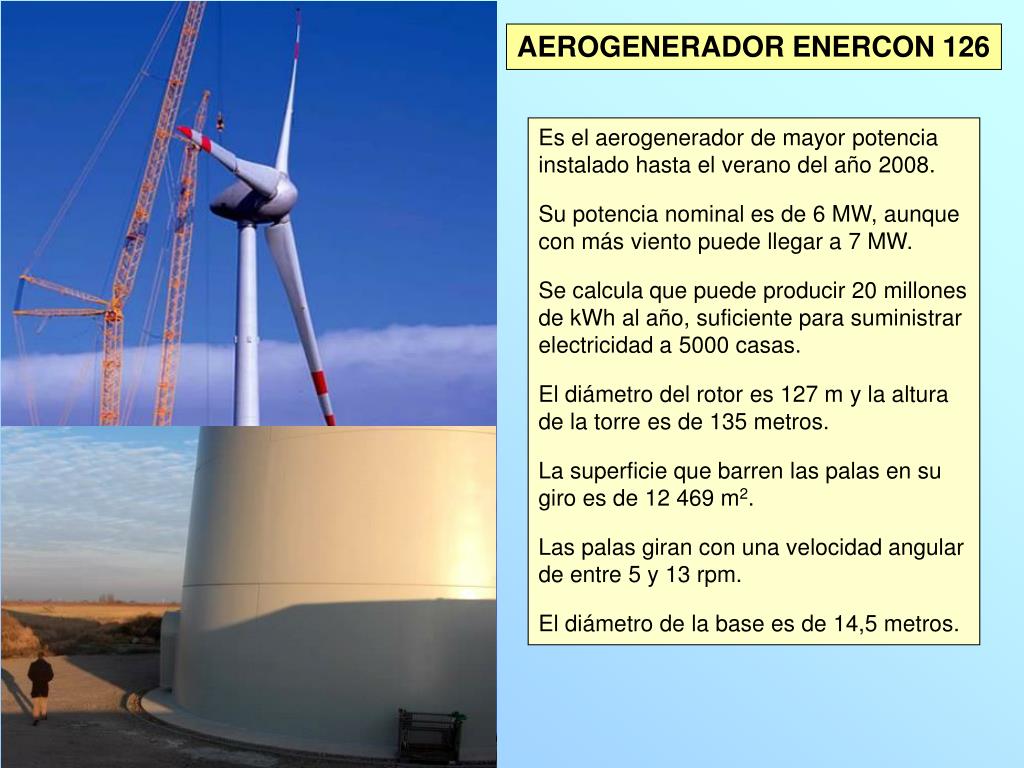

  14. AEROGENERADOR ENERCON 126 Es el aerogenerador de mayor potencia instalado hasta el verano del año 2008. Su potencia nominal es de 6 MW, aunque con más viento puede llegar a 7 MW. Se calcula que puede producir 20 millones de kWh al año, suficiente para suministrar electricidad a 5000 casas. El diámetro del rotor es 127 m y la altura de la torre es de 135 metros. La superficie que barren las palas en su giro es de 12 469 m2. Las palas giran con una velocidad angular de entre 5 y 13 rpm. El diámetro de la base es de 14,5 metros.

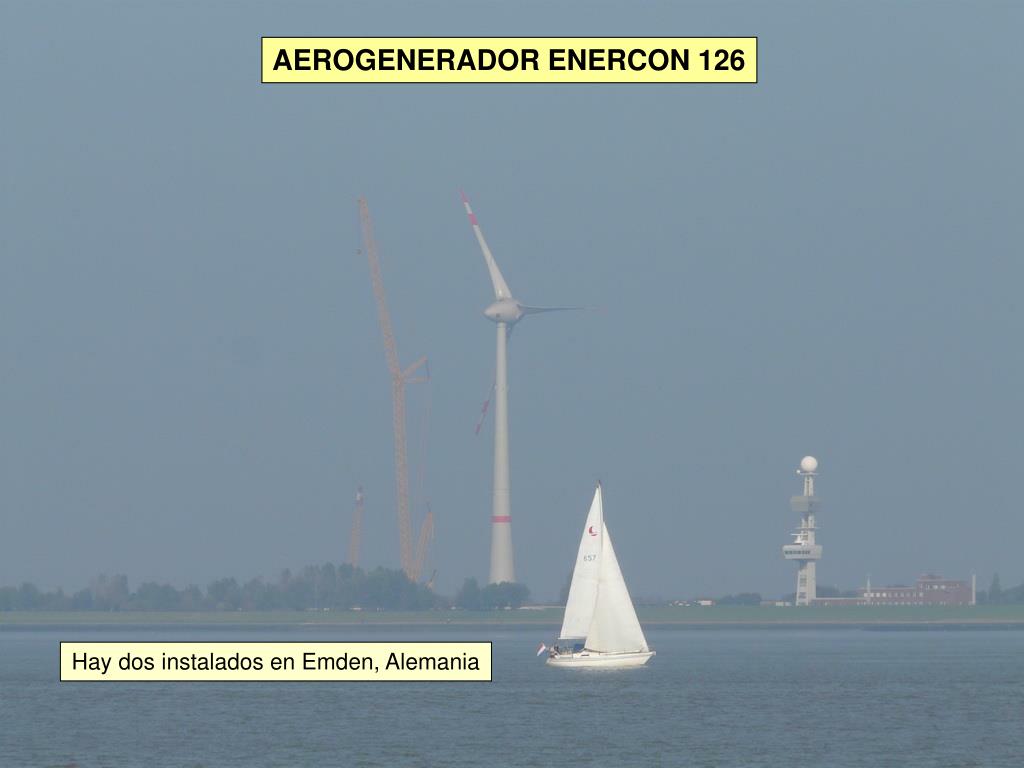

  15. AEROGENERADOR ENERCON 126 Hay dos instalados en Emden, Alemania
