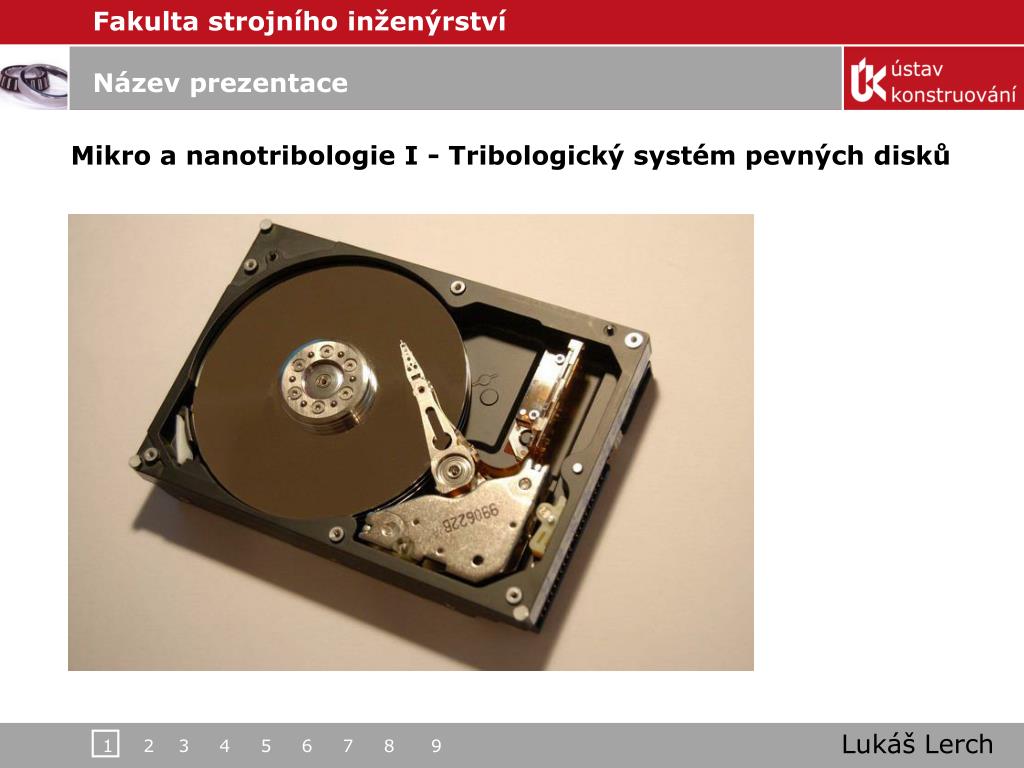

  1. Název prezentace Mikro a nanotribologie I - Tribologický systém pevných disků Lukáš Lerch 1 2 3 4 5 6 7 8 9

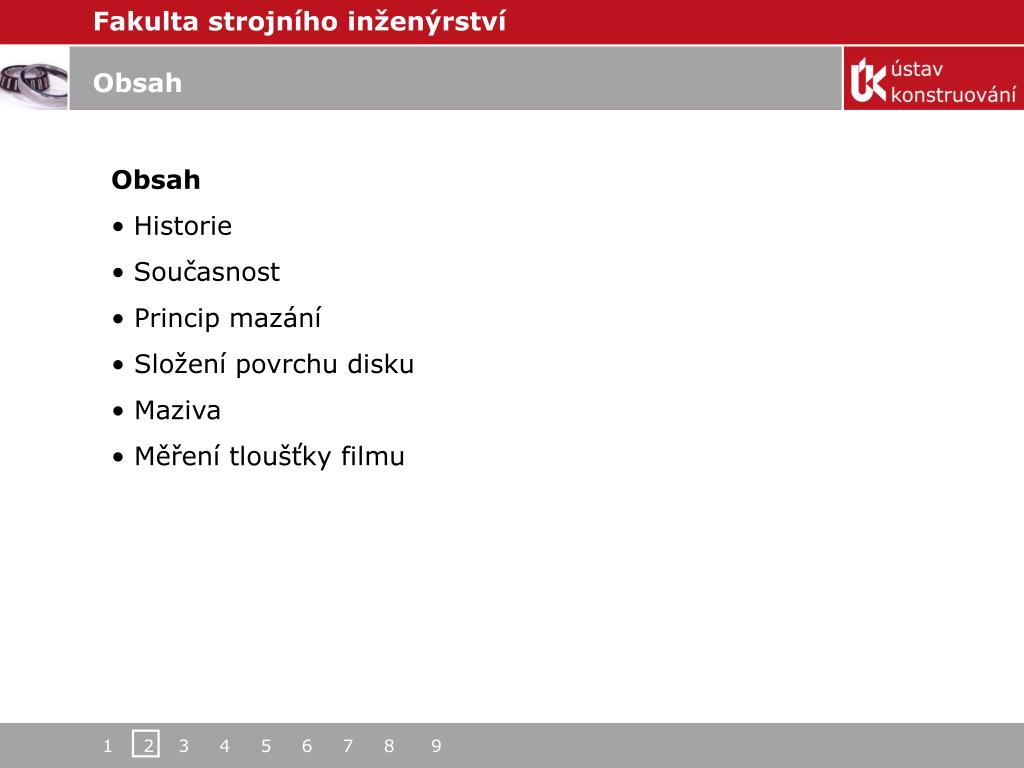

  2. Obsah • Obsah • Historie • Současnost • Princip mazání • Složení povrchu disku • Maziva • Měření tloušťky filmu 1 2 3 4 5 6 7 8 9

  3. Historie • Vznik v r.1956 • 60“ dlouhý, 68“ vysoký a 29“ široký • Průměr disku 24“ a měl 50 plotýnek(100 povrchů) s daty. • Kapacita disku byla okolo 5MB • otáčky 1200 rpm • Hustota zápisu 2000 bitů/palec2 • Mezera mezi hlavou disku a povrchem disku:>=25m • od REF[2,3] OBR.1[1] OBR.2[4] 1 2 3 4 5 6 7 8 9

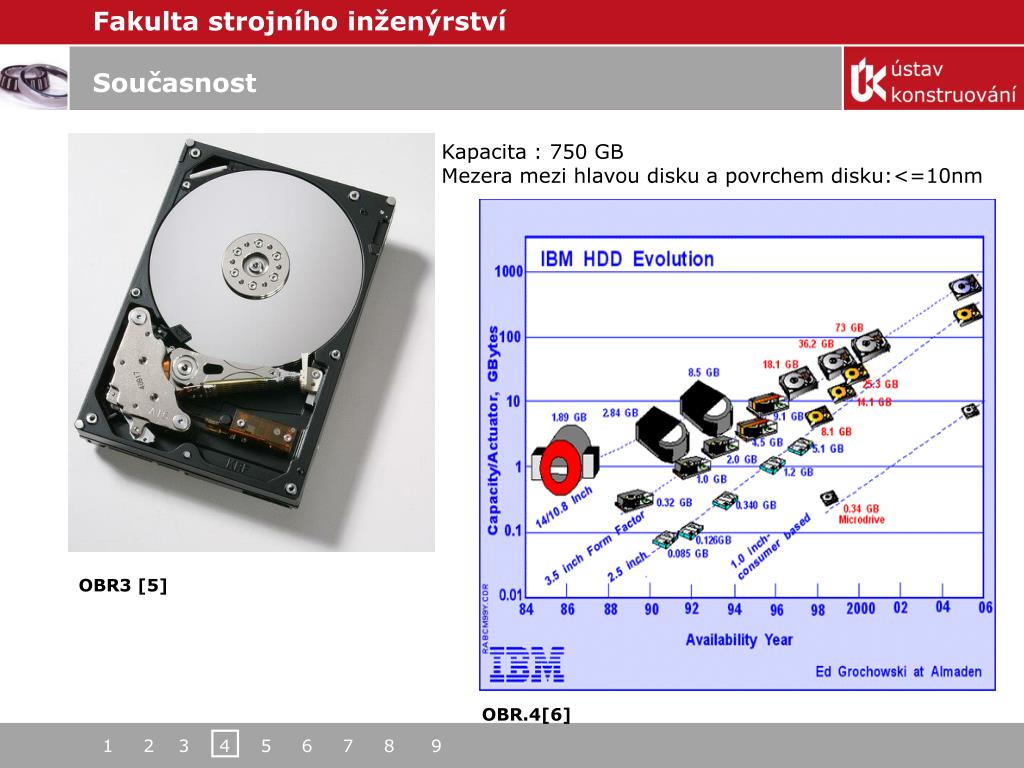

  4. Současnost Kapacita : 750 GB Mezera mezi hlavou disku a povrchem disku:<=10nm OBR3 [5] OBR.4[6] 1 2 3 4 5 6 7 8 9

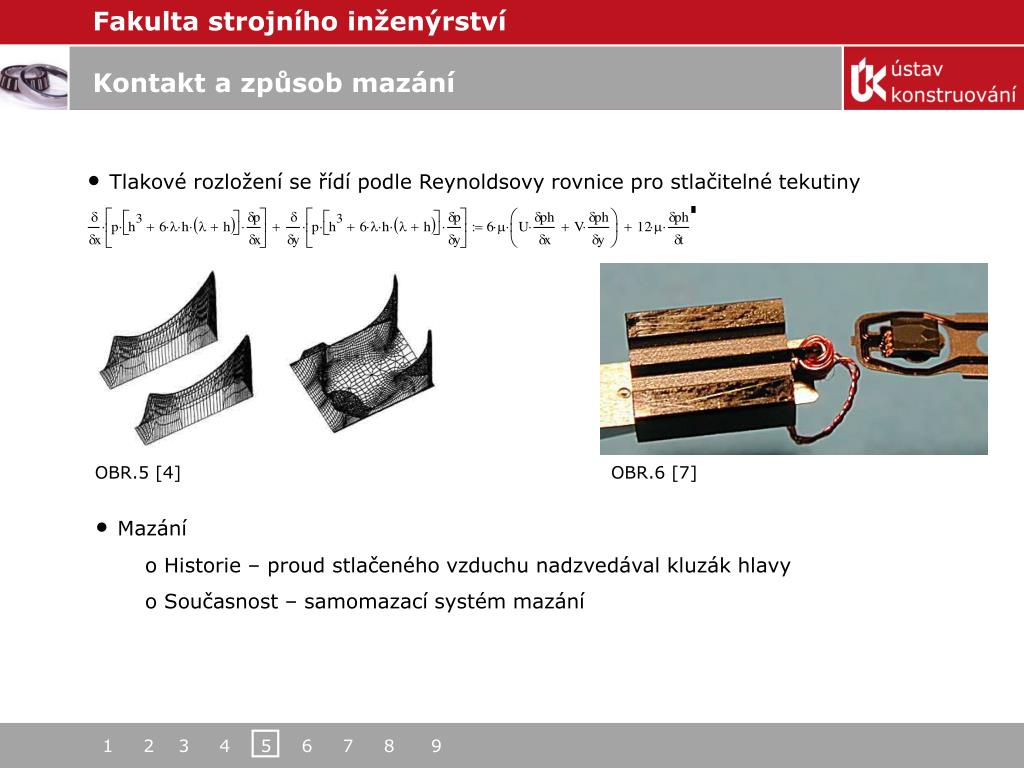

  5. Kontakt a způsob mazání • Tlakové rozložení se řídí podle Reynoldsovy rovnice pro stlačitelné tekutiny OBR.5 [4] OBR.6 [7] • Mazání • Historie – proud stlačeného vzduchu nadzvedával kluzák hlavy • Současnost – samomazací systém mazání 1 2 3 4 5 6 7 8 9

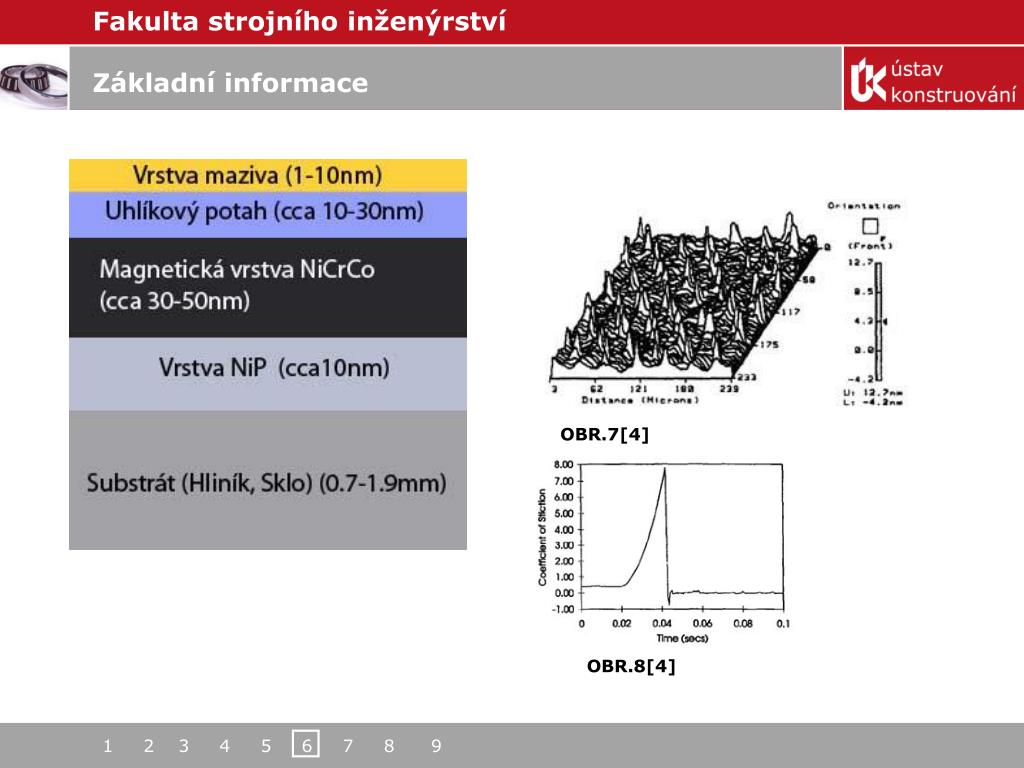

  6. Základní informace OBR.7[4] OBR.8[4] 1 2 3 4 5 6 7 8 9

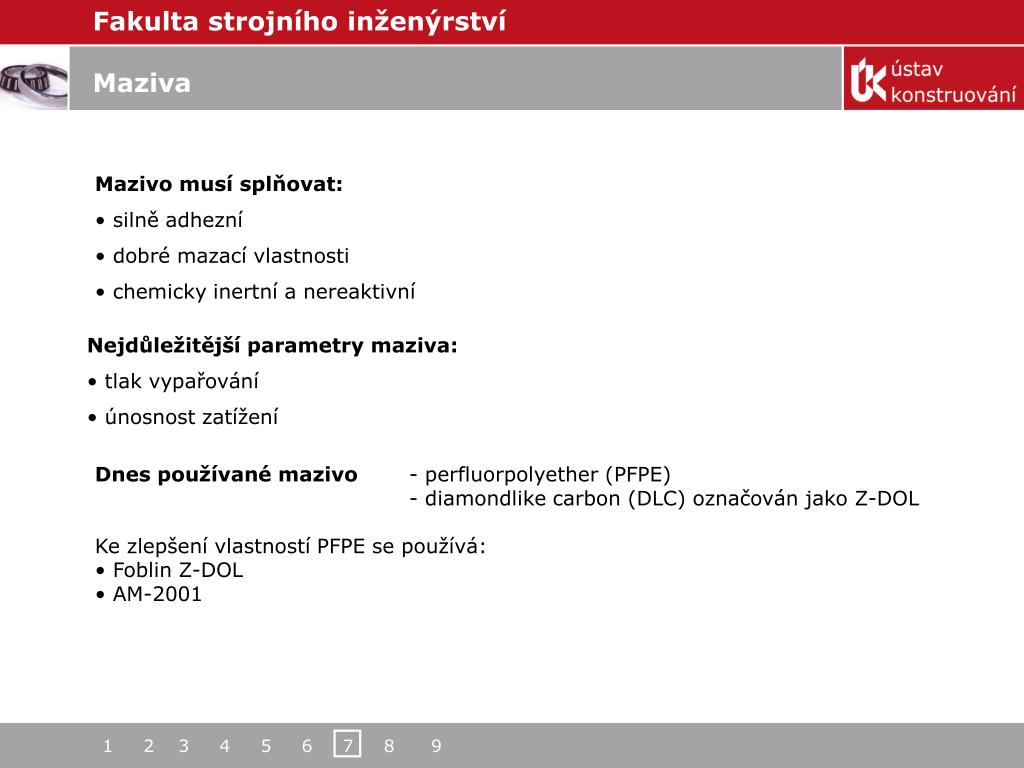

  7. Maziva • Mazivo musí splňovat: • silně adhezní • dobré mazací vlastnosti • chemicky inertní a nereaktivní • Nejdůležitější parametry maziva: • tlak vypařování • únosnost zatížení • Dnes používané mazivo - perfluorpolyether (PFPE) • - diamondlike carbon (DLC) označován jako Z-DOL • Ke zlepšení vlastností PFPE se používá: • Foblin Z-DOL • AM-2001 1 2 3 4 5 6 7 8 9

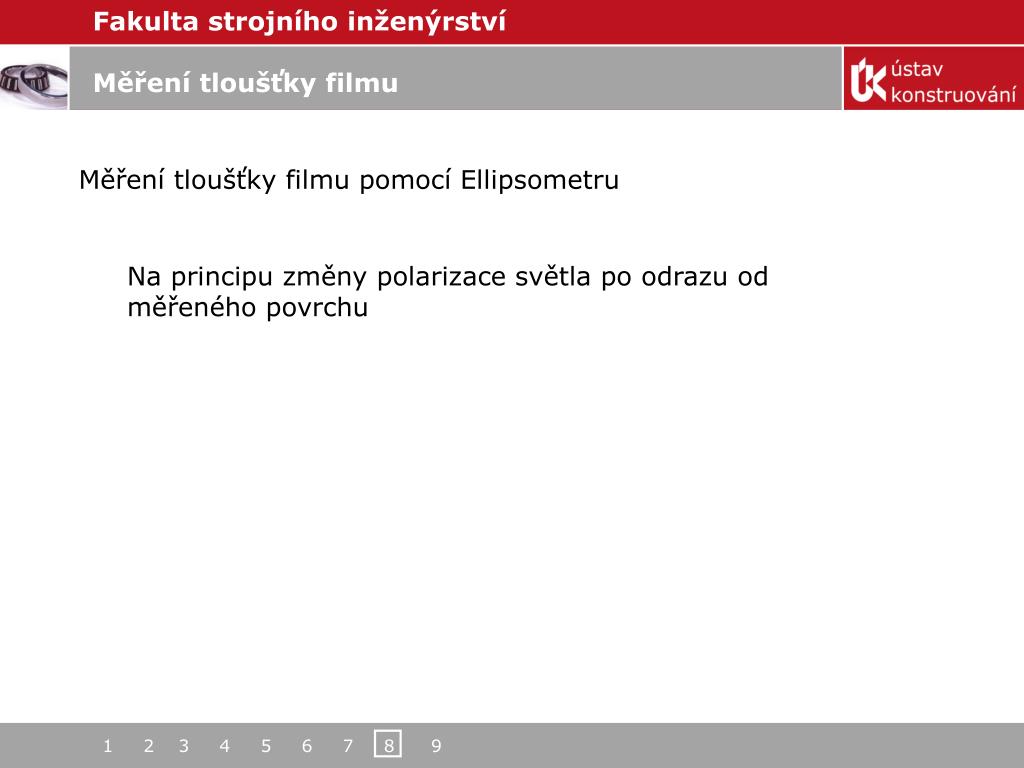

  8. Měření tloušťky filmu Měření tloušťky filmu pomocí Ellipsometru Na principu změny polarizace světla po odrazu od měřeného povrchu 1 2 3 4 5 6 7 8 9

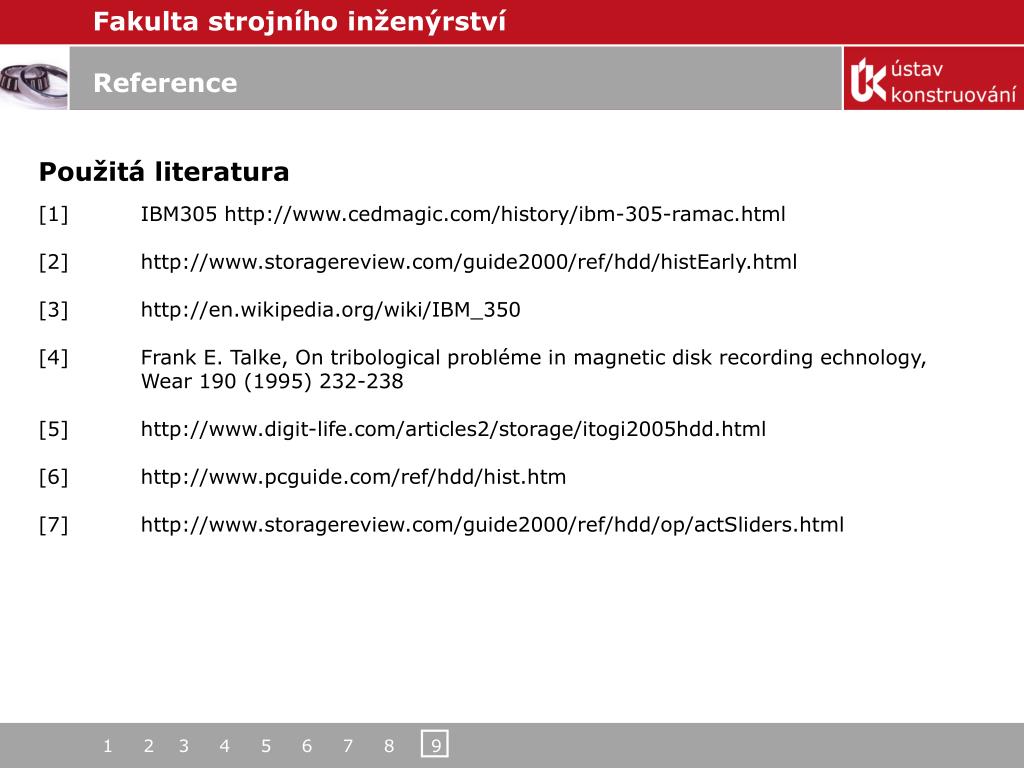

  9. Reference Použitá literatura [1] IBM305 http://www.cedmagic.com/history/ibm-305-ramac.html [2] http://www.storagereview.com/guide2000/ref/hdd/histEarly.html [3] http://en.wikipedia.org/wiki/IBM_350 [4] Frank E. Talke, On tribological probléme in magnetic disk recording echnology, Wear 190 (1995) 232-238 [5] http://www.digit-life.com/articles2/storage/itogi2005hdd.html [6] http://www.pcguide.com/ref/hdd/hist.htm [7] http://www.storagereview.com/guide2000/ref/hdd/op/actSliders.html 1 2 3 4 5 6 7 8 9

  10. Děkuji za pozornost
