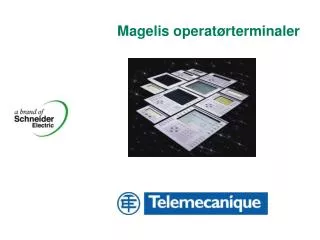

  1. Magelis operatørterminaler

  2. Semi-grafisk Tekst Grafisk MagelisDialog Fra tekst til grafikk

  3. XBT-F Grafiske terminaler • Skjermer : • Terminaler med funksjonstaster • Bakgrunnsbelyst gråtone LCD 5.7" eller 9.5” • Farve TFT 5.7" eller 10.4” • Terminaler med touchscreen • Farve STN 5.7” • Farve TFT 10.4" • 10 til 12 "statiske” funksjonstaster og 8 til 10 "dynamiske" funksjonstaster • Serie kommunikasjon til Modicon TSX PLS og andre PLS typer • Ethernet, Modbus TCP kommunikasjon • Applikasjon og firmware lagres på PCMCIA minnekort

  4. Zoom inn touchscreen terminaler • 5’’ Touchscreen terminal • STN 256 farger • 8 x 6 trykkpunkter • Kompakt : 197 x 147 x 86 mm • 10’’ Touchscreen terminal • TFT 256 farger • 13 x 10 trykkpunkter • Kompakt : 296 x 222 x 84 mm • Ethernet, serie link eller feltbus (Fip / Modbus+) • 16 Mb PCMCIA minnekort • Enkel konfigurering og virkemåte, som for XBT-F terminaler med funksjonsknapper

  5. « Touch and Click » terminaler • Touch & click Terminalene kombinerer egenskapene til terminaler med trykkfølsom skjerm og de tradisjonelle terminalene med trykknapper som gir operatøren en følbar tilbakemelding når en knapp trykkes inn. Touch'n Click knappene (4-16 stk.) er transparente knapper på den trykkfølsomme skjermen. Knappenes bakgrunnsbilder kan endres av applikasjonen.

  6. Grafiske terminaler • Med Pentium prosessor og Ethernet tilkobling • God skjerm med optimal synsvinkel inntil 80° • TransparentFactory Magelis terminalen kan via Ethernet TCP/IP gi direkte tilgang til lokale eller fjerne installasjoner ved bruk av internet teknologi.

  7. Sett farge på din terminal • Kundetilpasning Fra enkel kundetilpasning til design av komplette kontroll konsoll. Schneider Electric gir deg mulighet til å tilpasse hele Magelis serien.

  8. Fra operatørterminal til konsoll boks • Montering og tilkobling - Magelis Terminal - Harmony trykknapper diameter 16 eller 22 - Tego Dial montasje system Tego Dial for enkel montering av terminal og ekstra betjeningsutstyr i Harmony produktserien.

  9. Fra operatørterminal til konsoll boks • Integrasjon - Dialboard paneler - Dialpack kabinet - Dialfix faste armer - Dialmove mobile armer De samme Tego Dial konfigurasjonene kan integreres på maskinen, enten i et kabinet, direkte på maskinen eller vha. en arm.

  10. Modbus Unitelway Kommunikasjon med PLS systemer • Seriell forbindelse RS232C/RS485 - Punkt til punkt eller - Multidrop

  11. Kommunikasjon med PLS systemer • Integrasjon i store nettverk Ethernet TCP/IP Fipway Ethernet TCP/IP Modbus + Fipio AS-i Fipio

  12. MPI XBT-Z979 Kommunikasjon med PLS systemer • Tilkobling til andre PLS systemer: • Siemens : AS511, 3964R, PPI, MPI protokoller • Allen Bradley : DF1, DH485 protokoll • Omron : Sysmacway protokoll • General Electric : SNPX protokoll

  13. Protokoller • Ethernet Modicon TSX Micro, Premium, Quantum • Modbus + Modicon TSX Micro, Premium, Quantum Modicon 984 • FIPIO / FIPWAY Modicon TSX Micro, Premium TSX47...107 • Modbus Modicon TSX Nano, Micro, Premium, Quantum TSX47...107, April 2/5/7000, Modicon 984, Twido • UNI-TELWAY Modicon TSX Nano, Micro, Premium TSX47...107 • KS A Line • AS511, 3964R Siemens SIMATIC S5 • RPPI, MPI Siemens SIMATIC S7 • DF1, DH485 Allen Bradley PLC5, SLC500 • SYSWAY Omron C200 • SNPX General Electric Serie 90 XBT-F

  14. Kontroll under alle forhold • Miljøspesifikasjoner Alle Magelis terminaler har IP65 og NEMA 4X klasse (innendørs bruk) på frontpanelene. Spesifikasjoner for EMC, slag og vibrasjon er i samsvar med IEC1131. Magelis terminalene er også sertifisert for marine applikasjoner. Class1 Div2

  15. Installasjon • Enkel montering vha. festeklips • Ingen skruer eller verktøy er nødvendig. Monteres på noen sekunder

  16. PC programvare XBTL-1000

  17. XBT-L1000 32 bit programvare • Samme programvare for alle Magelis terminaler • Operativ system: 2000 eller XP • Programvare tilgjengelig på CD-ROM: Programvare:- CD med programvare - Dokumentasjon - Alle Schneider protokoller - Programmerings kabel Protokoll kit: - CD med alle tilgjengelige protokoller Oppgradering: - CD med programvare og dokumentasjon • Setup på 5 språk. • Instruksjonsveiledning på 5 språk.

  18. Magelis funksjoner • Applikasjonssider • Alarmhåndtering, alarmlogg • Utskrift av rapportsider • Systemsider • Hjelpesider til applikasjonssider og alarmsider • Reseptfunksjon (lagring på PCMIA kort) • Overføre applikasjon direkte til PCMCIA kort i PC • Skjermsparer med justerbar tid • Automatisk skjermjustering på XBT-F 5" • Direkte tilgang til bit og ord i PLS for test Tillegg for grafiske terminaler

  19. XBT-L1000 V3: Programmering • Programmering • Windows 95/98, 2000 eller NT • Applikasjons, alarm, hjelp og rapport sider • Styring av lysdioder på knapper • HMI simulering • Tegneverktøy • Malsider • Bibliotek med statiske og forhåndsanimerte objekter • Bitmap fil-import (.bmp, .wmf) • Klipp / lim objekter • Multispråk (3 samtidige språk i applikasjonen) • Resepter • Sikkerhet : 3 nivåer på passord • Import av symboldatabase fra Modicon TSX PLS Tillegg for grafiske terminaler

  20. Bibliotek funksjoner (grafiske terminaler) • Symbolbibliotek • Numeriske eller alfanumeriske felt • Søylediagrammer (horisontal eller vertikal, med/uten skala) • Instrumentvisning (med/uten skala) • Lineær potensiometer • Roterende potensiometer • Lineær vender • Trinnvender • Animerte symboler, viser symboler avhengig av en numerisk verdi • Nå-tids trend • Funksjons knapper
