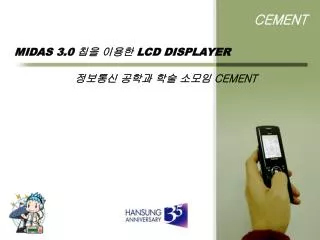

  1. CEMENT MIDAS 3.0 칩을 이용한 LCD DISPLAYER 정보통신 공학과 학술 소모임 CEMENT

  2. CEMENT 2. 참가자 명단

  3. CEMENT 3. 프로젝트 개요 • 프로젝트 개요 • MIDAS 3.0 칩을 이용한 LCD displayer 구현 • (가칭 휴대용 전자앨범) • MIDAS 3.0이란? • Coreriver Co.가 개발한 RISC구조의 저전력 CMOS 8비트 • MCU로 100Mhz의 높은 동작속도가 특징.

  4. CEMENT 4. 프로젝트 동기 • 프로젝트 동기 • MCU을 이용한 • 하드웨어 제어에 • 관심이 있는 학생들로 • 구성되어 있습니다. • 2005학년도부터 활동 중인 소모임이었으며, • MIDAS 프로세서를 이용하여 LCD Displayer 제작을 하고자 합니다.

  5. CEMENT 5. 결과물의 개요 • 결과물의 개요 • 비트맵 이미지를 Midas 계열 Chip 2개를 이용해 Image processing 한 뒤 LCD 화면에 Display하도록 구현한 회로, 칩셋 및 LCD Panel

  6. CEMENT 6. 프로젝트 기대효과 • 프로젝트 기대효과 • 첫째, Coreriver Midas 3.0 프로세서의 이해와 응용 • 둘째, 하드웨어적(회로, 통신, TFT LCD)인 지식습득과 • 동시에 소프트웨어적(C, 어셈블러)인 지식습득 • 셋째, 10월초에 있는 공대 공학전시회에 • 출품할 수 있는 발판 마련 • 넷째, 소모임 구성원간의 지식공유 및 결속력 강화

  7. CEMENT 7. 프로젝트 내용 - External Data를 RAM Chip on circuit 에 Loading하는 기술 - 회로도 제작 툴 및 프로그래밍 숙지 - Bitmap Image Algorithm과 RGB Scale로의 전환 - Circuit Design 및 PCB Manufacturing 구현 - Design 및 프로그래밍 검토 - Ram에 Loading한 데이터를 LCD에 출력하는 프로그래밍 - MIDAS 3.0 의 기능 및 작동원리 고찰 - 회로도에 의한 Design Debugging

  8. CEMENT 8. 결과물의 예상 구조와 설명 비트맵 데이터를 전송받은 뒤 RGB데이터로 Conversion 시켜 중앙의 S-RAM에 적재 Midas 3.0 Midas 2.1 LCD에 Display

  9. CEMENT 9. 사용되는 기술 - Analog Circuit Design(회로이론 및 전자회로) - MCU control SW 설계 (마이크로프로세서 및 컴퓨터 언어) - Bitmap -> RGB 데이터 간 전환 (Internet searching 및 이미지 프로세싱 도서이용) - PC와 MCU간 통신 기술 개발 언어와 프로그램으로는 다음과 같습니다. ▶ 주(主) 언어 : C언어 ▶ 프로그램 : GENTOS tool LCD Displayer 이미지 프로세싱 전자공학 소프트웨어공학

  10. CEMENT 10. 결과물 완성에 소요되는 기술 • 전자공학 • 기본적인 Gate들에 대한 동작원리를 이해하는 것이 선행되어야겠습니다. 예를 든다면 TTL BOOK에 나오는 IC, CMOS 계열의 ROM, RAM... 이겠습니다. 이들을 실습을 통해 가산기라든가 16진 카운트 등을 실제로 설계하고 동작원리를 이해 한다면, 다음 과정인 마이크로 프로세서 (Micro Processor : CPU)에 대한 사용방법 및 동작원리 응용부분에 대한 실질적인 이해가 뒷받침되어야 합니다. • 특히 마이크로 프로세서의 I/O장치 및 기타 인터페이스 등을 이해하면 금상첨화일 것입니다.

  11. CEMENT 10. 결과물 완성에 소요되는 기술 • 소프트웨어공학 • 소프트웨어에 대한 이해 및 프로그래밍 능력입니다. 가장 원만한 방법은 C 언어나 Assembly입니다. • C나 어셈블러는 하드웨어적인 지식이 있어야 프로그래밍이 쉬워집니다. • 이미지 프로세싱 • PC에서 전송 받은 비트맵 데이터를 RGB데이터로 • Conversion 시키는 기술. LCD에 그림을 표현하기 위해선 • 필수적인 기술입니다.

  12. CEMENT 11. 결과물 목록 • 결과물 목록 • 이번 프로젝트에서 LCD Displayer를 제작할 것입니다. • LCD Displayer는 모든 LCD 패널이 들어간 기술에 기본이 되는 제어 기술입니다. 이것이 가능해지면 이 기술을 발전시켜 전자앨범이나 PMP등등 기타 LCD를 이용하는 모든 분야에 응용이 가능합니다. 전자앨범 LCD Displayer PMP

  13. CEMENT 12. 프로젝트 추진 • 프로젝트 추진 • 1. 추진장소 : 정보통신학과 소모임실 • -각 종 장비 및 기타 기기들이 사용되어지고 있으며, • 프로젝트를 수행함에 있어서 최적의 환경이 주어짐. • 2. 공부 : Midas series 관련 Data sheet 및 brief manual등을 통한 지식습득과 Coreriver 회사측 기술 지원 • -개인의 공부도 중요하지만, 어떤 것이든 지식(정보) • 의 공유가 중요하다. 함께 공부하며 카페 게시판을 통하 • 여 지식의 공유를 시도하기로 하였습니다. • 물론, 매주 월요일 모임을 갖으며 매주 진행상황을 체크하여 프로젝트를 추진할 계획입니다.

  14. CEMENT 13. 세부업무 및 각 업무분담내역

  15. CEMENT 14. 프로젝트 추진 일정

  16. CEMENT 15. 소용 비용 내역
