Presentation Transcript


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

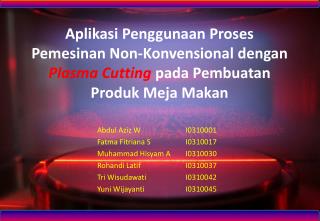

Aplikasi Penggunaan Proses Pemesinan Non-Konvensional denganPlasma Cutting pada Pembuatan Produk Meja Makan

Abdul Aziz WI0310001

Fatma Fitriana SI0310017

Muhammad Hisyam AI0310030

RohandiLatifI0310037

Tri WisudawatiI0310042

YuniWijayantiI0310045


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

PengertianPlasma Cutting

  • Adalah proses yang digunakan untuk memotong baja atau logam lain dari ketebalan yang berbeda atau dengan bahan lain dengan menggunaka torch plasma.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Prinsip Kerja

  • Menggunakanaliranlistrik DC untukmemanasiudarahinggasuhu yang sangattinggisampaipadatitik plasma ( panasdiatasribuanderajatcelcius)

  • Kemudiandidorongmelaluilogam yang akandipotong.

  • Plasma cuttingsangatsederhanadanhanyamemerlukan pasokanudara ( dariKompresor ) danstop kontaklistrikuntukberoperasi.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Gambar 1.PeralatanPlasma Cutting


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

BagiandariPlasma cutting

  • Power Supply : mengubahtegangan AC ke adjustable diaturpengguna ( secarakontinu ) menjadiarus DC.

  • Klemtanahatau Ground Negative

  • Hand Torch berisipemicuuntukmengendalikanpemotongandan nozzle melaluihantamanudaradarikompresor. SebuahelektridajugaterpasangdidalamHand Torch di belakanujung nozzle.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Gambar 2.Penggunaan Plasma Cutting pada Bahan


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Cara Pengoperasian

  • Kontakantaraelektroda ( menyentuh ) nossel.

  • Ketika Hand Torch dinyalakan, arus DC mengalirmelalui proses ini.

  • Udarapanasmenekandanmulaiberusahauntuk keluarbersamaandariujungmulut nozzle.

  • Udaradanelektrodamengalirkembalidanmenetapkancelahtetapantaraelektrodadanujungnya

  • Udaramendorongelektrodakebelakang, arus DC diaktifkandandiatursehinggatidaklagimengalirmelaluiujungmulut nozzle melainkanmengalirdiantaraelektrodadanbendakerja.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Perbandingan Proses Pemotongan


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Proses Pembuatan Meja Makan

  • Meja makan ini terdiri dari :

    • Kaki mejamakan (4 kaki).

    • Platbesiuntuk alas mejamakan.

    • Kacabagian atas meja makan.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Pembuatan Kaki MejaMakan

  • Kaki meja makan ukir tersebut terbuatdarimaterial jenis besi.

  • Kaki meja makan dibuat dengan ukuran 80cm dari permukaan tanah.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Plat Besi Alas Meja Makan

  • Material plat besi yang digunakanuntuk alas meja dibuatdenganketebalan 4mm.

  • Platbesitersebut diproses menggunakan mesin CNC Plasma Cutting sesuai pola.

  • Plat besi yang telah berpola dijadikan sebagai alas bawah mejamakan.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Gambar 3. Plat besi alas meja makan


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

KacaBagian Atas Meja Makan

  • Kacabagian atas meja makan dibuat dengan ukuran yanglebihbesardari alas plat besi ukir, yakni untuk masing-masing ukuran panjangmaupunlebarnyadilebihkan sebesar 6cm dari ukuran plat besinya.

  • Masing-masing ukuran sisi kaca alas meja makan tersebut adalah sebesar 234cm x 114cm.


Abdul aziz w i0310001 fatma fitriana s i0310017 muhamm a d hisyam a i0310030

Perakitan Meja Makan

  • Kaki meja makan di sambungkan dengan alas meja makan dengan sekrup.

  • Bagian atas plat besi alas meja makan diberi tambalan bantalan karet.

  • Alas kaca untuk meja makan dipasang.

  • Selesai.
