Slide1 l.jpg

ระบบส่งและจ่ายไฟฟ้า

Unit 1


Unit 1 l.jpg

Unit 1 ระบบส่งและจ่ายไฟฟ้า

  • ความหมายของการส่งและจ่ายไฟฟ้า

    การส่งและจ่ายไฟฟ้า หมายถึง การส่งระบบกำลังไฟฟ้าที่ผลิตจาก ต้นกำลังไฟฟ้า/โรงไฟฟ้า แล้วส่งกำลังไฟฟ้าไปในสายส่งไฟฟ้าไป ยังผู้ใช้ไฟฟ้า ซึ่งประกอบด้วย

    • ระบบผลิตกำลังไฟฟ้า

    • ระบบสายส่งกำลังไฟฟ้า

    • ระบบจำหน่ายไฟฟ้า


Slide3 l.jpg

โครงสร้างและส่วนประกอบในระบบส่งจ่ายไฟฟ้า

  • ระบบผลิตกำลังไฟฟ้า

  • ระบบสายส่งกำลังไฟฟ้า

  • ระบบจำหน่ายไฟฟ้า


Slide4 l.jpg

โครงสร้างและส่วนประกอบในระบบส่งจ่ายไฟฟ้า

  • ระบบผลิตกำลังไฟฟ้า

  • ระบบสายส่งกำลังไฟฟ้า

  • ระบบจำหน่ายไฟฟ้า


Slide5 l.jpg

โครงสร้างและส่วนประกอบในระบบส่งจ่ายไฟฟ้า

  • กฟผ. EGATมีหน้าที่หลัก คือ ผลิตและจัดส่งกำลังไฟฟ้าเพื่อจำหน่ายให้กับ MEA. PEA.

  • กฟน. MEAมีหน้าที่หลัก คือ จำหน่ายพลังงานไฟฟ้าในพื้นที่ 3 จังหวัด คือ กรุงเทพฯ นนทบุรี สมุทรปราการ

  • กฟภ. PEAมีหน้าที่หลัก คือ จำหน่ายพลังงานไฟฟ้าในเขตพื้นที่จังหวัดในส่วนภูมิภาคทั้งหมดที่เหลือ


Slide7 l.jpg

ส่วนประกอบของระบบส่งและจ่ายไฟฟ้า

  • โรงไฟฟ้า/โรงต้นกำลัง (Power Plant)

  • หม้อแปลงไฟฟ้าแรงดันไฟฟ้าสูง (high Volt Transformer)

  • สายส่งไฟฟ้าแรงสูง (Transmission Line)

  • สถานีแรงสูงของ กฟผ. (Substation)

  • สถานีควบคุมการจำหน่ายไฟฟ้าของ กฟภ.

  • หม้อแปลงระบบจำหน่ายไฟฟ้าแรงดันต่ำ (Distribution Transformer)


Slide8 l.jpg

หน้าที่หลักของระบบส่งและจ่ายไฟฟ้า

  • ส่งกำลังไฟฟ้าที่ผลิตได้จากโรงไฟฟ้าไปยังศูนย์กลางการใช้ไฟฟ้า

  • ส่งกำลังไฟฟ้าจากระบบใหญ่ไปยังแหล่งใช้พลังงานที่อยู่ห่างไกลออกไป

  • เชื่อมโยงระบบส่งไฟฟ้าหลาย ๆ ระบบเข้าด้วยกัน เพื่อถ่ายเทกำลังระหว่างระบบให้แก่กันในกรณีฉุกเฉินหรือบางช่วงเวลาของการใช้ฟ้าสูงสุดไม่ตรงกัน


Power plant l.jpg

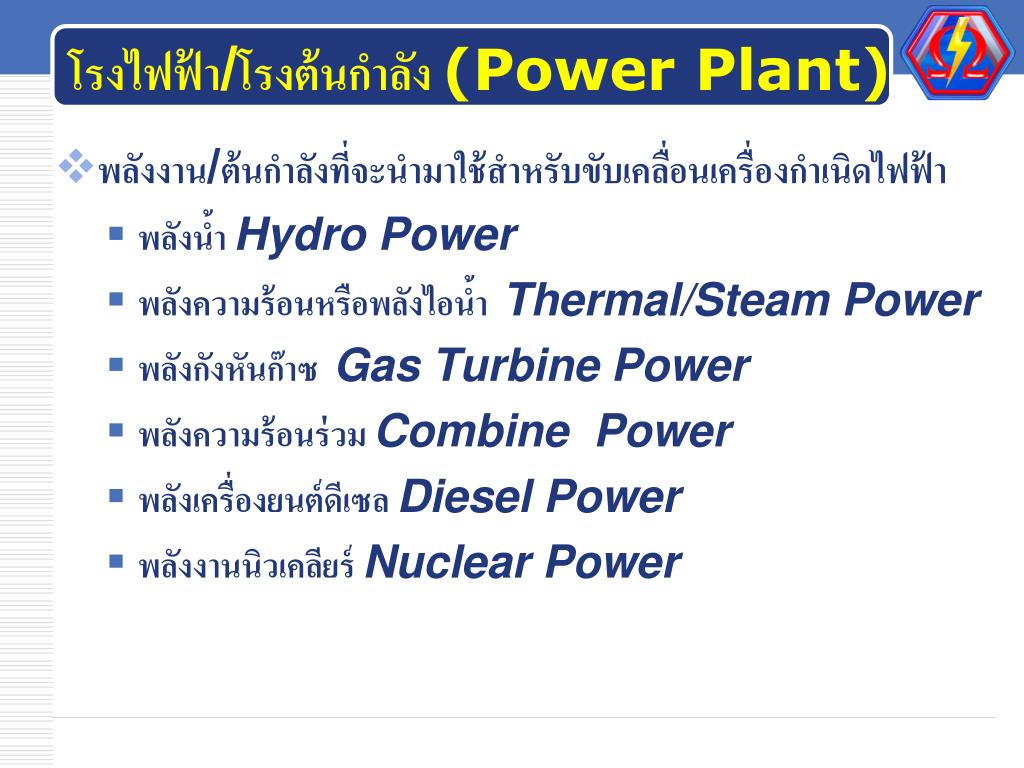

โรงไฟฟ้า/โรงต้นกำลัง (Power Plant)

  • พลังงาน/ต้นกำลังที่จะนำมาใช้สำหรับขับเคลื่อนเครื่องกำเนิดไฟฟ้า

    • พลังน้ำ Hydro Power

    • พลังความร้อนหรือพลังไอน้ำ Thermal/Steam Power

    • พลังกังหันก๊าซ Gas Turbine Power

    • พลังความร้อนร่วม Combine Power

    • พลังเครื่องยนต์ดีเซล Diesel Power

    • พลังงานนิวเคลียร์ Nuclear Power


Power plant10 l.jpg

โรงไฟฟ้า/โรงต้นกำลัง (Power Plant)

  • พลังงานแสงอาทิตย์ Solar Power

  • พลังงานลม Wind Power

  • พลังงานชีวมวล Biomass Power

  • พลังความร้อนใต้พิภพ Geothermal Power


Slide11 l.jpg

ความหมายของโรงต้นกำลัง

  • โรงไฟฟ้าพลังงานน้ำ Hydro PowerPlant

    : โรงไฟฟ้าที่ใช้แรงดันของน้ำหมุนไปผลักดันกันหัน

    - พลังงานกลที่ได้จากการหมุนของกังหันสามารถควบคุมได้

    - สามารถเดินเครื่องจ่ายไฟฟ้าได้รวดเร็ว

    - เหมาะสำหรับผลิตไฟฟ้าในช่วงที่ Power peak

    ** การปล่อยน้ำมีขีดจำกัด ต้องคำนึงถึงความต้องการน้ำ อุปโภค/บริโภค การผลิตไฟฟ้าเป็นผลพลอยได้จากการปล่อยน้ำ


Slide12 l.jpg

ความหมายของโรงต้นกำลัง

  • โรงไฟฟ้าพลังความร้อน Thermal PowerPlant

    : โรงไฟฟ้าที่ใช้พลังความร้อนเป็นต้นกำลังในการผลิตไฟฟ้า โดยการเผาไหม้เชื้อเพลิงต้มน้ำให้กลายเป็นไอน้ำที่มีแรงดันสูงไปขับดัน Turbineของ Generator

    - การเริ่มเดินเครื่องจนสามารถใช้งานได้ใช้เวลา 2-3 ชั่วโมง

    - เชื้อเพลิงที่นำมาใช้ได้แก่ น้ำมันเตา Coke,Neutral Gas และNuclear

    ** โรงไฟฟ้าพลังความร้อนเหมาะที่จะใช้เป็นโรงไฟฟ้าหลัก/ฐาน


Slide13 l.jpg

ความหมายของโรงต้นกำลัง

  • โรงไฟฟ้าพลังกังหันก๊าซ Gas Turbine PowerPlant

    : โรงไฟฟ้าที่ผลิตพลังงานไฟฟ้าด้วยการเผาไหม้เชื้อเพลิงในห้องอัดอากาศไห้เกิดความร้อนที่มีแรงดันสูงไปขับเคลื่อน Turbine

    - การเริ่มเดินเครื่องสามารถเดินเครื่องได้อย่างรวดเร็ว

    - เชื้อเพลิงที่นำมาใช้ได้แก่ น้ำมันเตาปรับสภาพ Neutral Gas , Diesel

    ** โรงไฟฟ้าพลังความกังหันก๊าซเหมาะที่จะใช้เป็นโรงไฟฟ้าสำรองในช่วง Power Peak


Slide14 l.jpg

ความหมายของโรงต้นกำลัง

  • โรงไฟฟ้าพลังความร้อนร่วม Combine Cycle PowerPlant

    : โรงไฟฟ้าที่ใช้พลังความร้อนร่วมกับเครื่องกังหันก๊าซเป็นต้นกำลัง ในการผลิตไฟฟ้า โดยการนำไอเสียของเครื่องกังหันก๊าซที่มีความร้อนสูงไปให้ความร้อนกับน้ำในหม้อไอน้ำ ทำให้น้ำเดือดกลายเป็นไอน้ำแล้วนำไอน้ำไปขับดัน Turbine

    - เชื้อเพลิงที่นำมาใช้ในส่วนโรงไฟฟ้ากังหันก๊าซต้องใช้เชื้อเพลิงคุณภาพดี Neutral Gas

    ** โรงไฟฟ้าพลังความร้อนร่วมมีความยืดหยุ่นในการเดินเครื่องค่อนข้างสูง


Slide15 l.jpg

ความหมายของโรงต้นกำลัง

  • โรงไฟฟ้าดีเซล Diesel PowerPlant

    : โรงไฟฟ้าที่ใช้พลังงานกลจากเครื่องยนต์ดีเซลไปหมุนเครื่องกำเนิด

    - สามารถเดินเครื่องได้รวดเร็ว

    -สามารถติดตั้งได้รวดเร็วและเคลื่อนย้ายไปติดตั้งยังสถานที่ใหม่ได้ไม่ยุ่งยาก

    ** โรงไฟฟ้าดีเซลเหมาะที่จะใช้เป็นโรงไฟฟ้าสำรองสำหรับจ่ายไฟฟ้าในช่วง Power Peak


Slide16 l.jpg

ความหมายของโรงต้นกำลัง

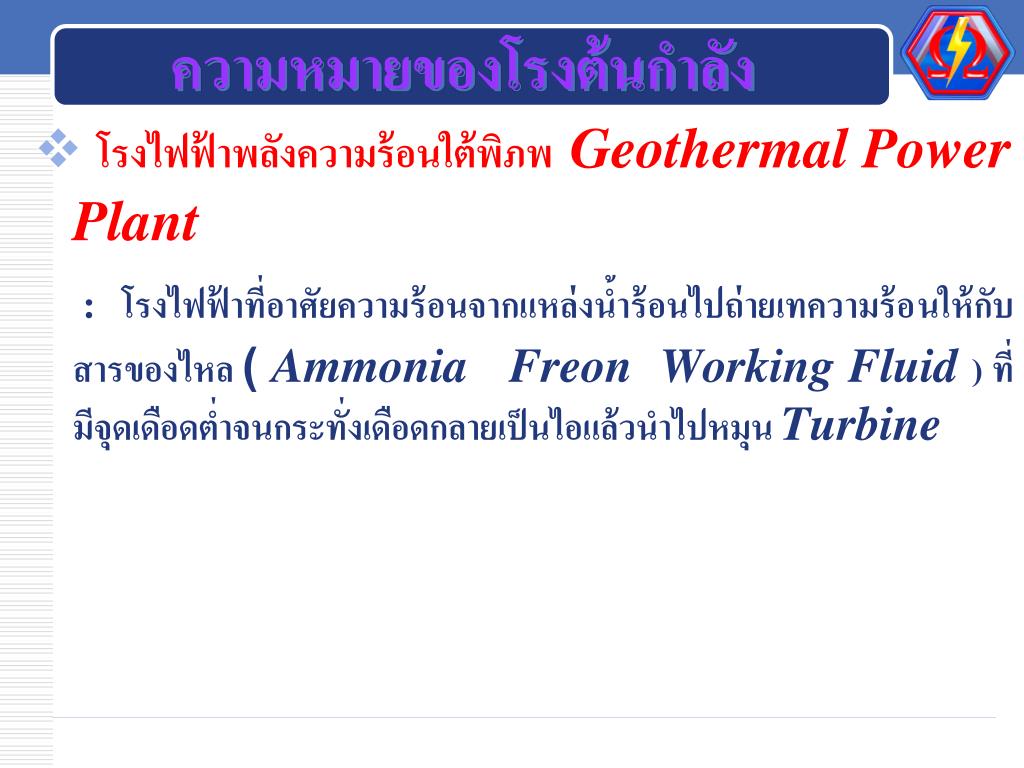

  • โรงไฟฟ้าพลังความร้อนใต้พิภพ Geothermal PowerPlant

    : โรงไฟฟ้าที่อาศัยความร้อนจากแหล่งน้ำร้อนไปถ่ายเทความร้อนให้กับสารของไหล ( AmmoniaFreon Working Fluid ) ที่มีจุดเดือดต่ำจนกระทั่งเดือดกลายเป็นไอแล้วนำไปหมุน Turbine


Slide17 l.jpg

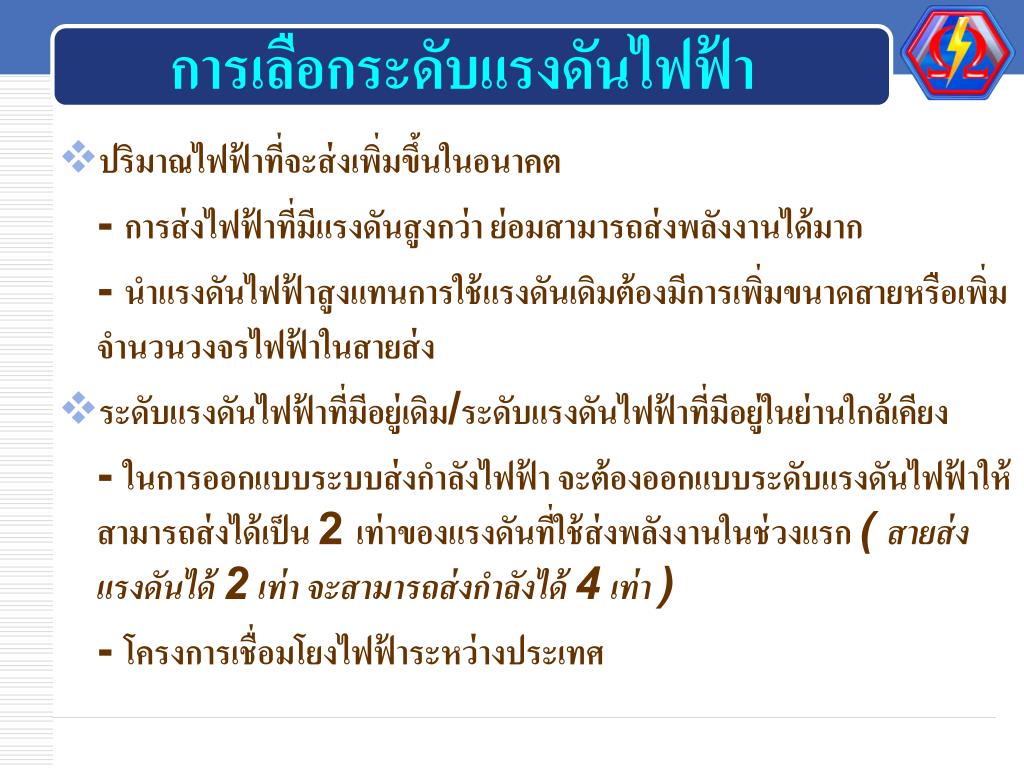

การเลือกระดับแรงดันไฟฟ้า

  • ปริมาณไฟฟ้าที่จะส่งเพิ่มขึ้นในอนาคต

    - การส่งไฟฟ้าที่มีแรงดันสูงกว่า ย่อมสามารถส่งพลังงานได้มาก

    - นำแรงดันไฟฟ้าสูงแทนการใช้แรงดันเดิมต้องมีการเพิ่มขนาดสายหรือเพิ่มจำนวนวงจรไฟฟ้าในสายส่ง

  • ระดับแรงดันไฟฟ้าที่มีอยู่เดิม/ระดับแรงดันไฟฟ้าที่มีอยู่ในย่านใกล้เคียง

    - ในการออกแบบระบบส่งกำลังไฟฟ้า จะต้องออกแบบระดับแรงดันไฟฟ้าให้สามารถส่งได้เป็น 2 เท่าของแรงดันที่ใช้ส่งพลังงานในช่วงแรก ( สายส่งแรงดันได้ 2 เท่า จะสามารถส่งกำลังได้ 4 เท่า )

    - โครงการเชื่อมโยงไฟฟ้าระหว่างประเทศ


Slide18 l.jpg

การเลือกระดับแรงดันไฟฟ้า

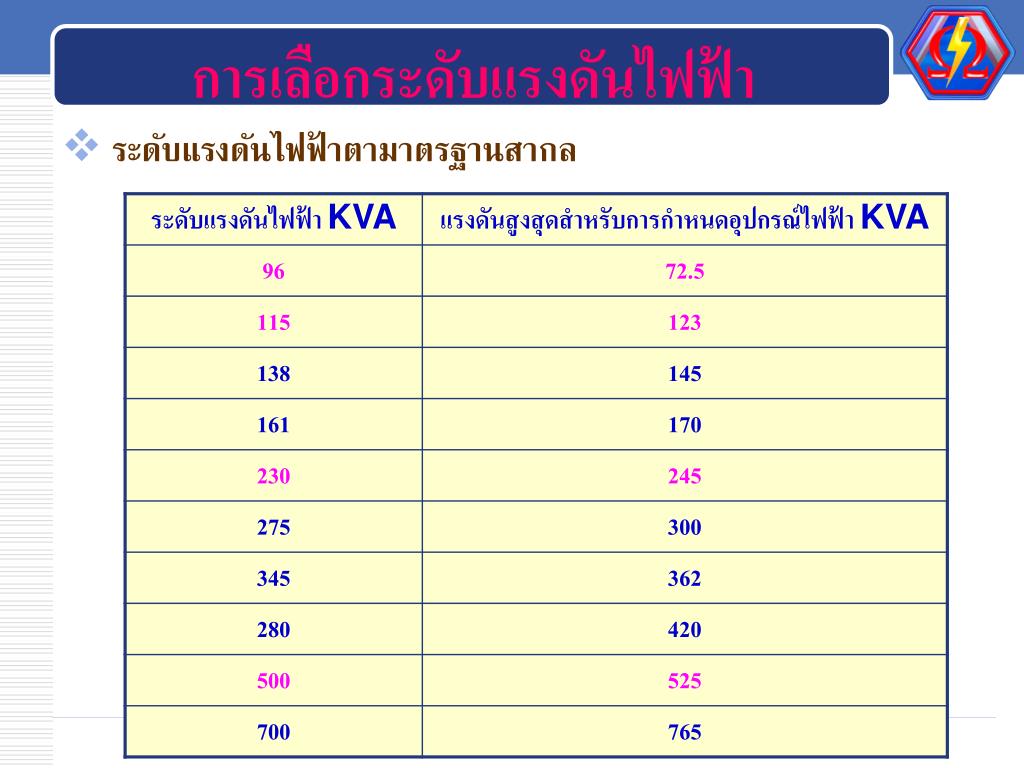

  • ระดับแรงดันไฟฟ้าตามาตรฐานสากล


Slide19 l.jpg

ระบบจ่ายกำลังไฟฟ้า

  • องค์ประกอบของการจ่ายกำลังไฟฟ้า

    • ความประหยัด Economic

    • ความเชื่อถือได้ Reliable

    • ความมั่นคง Stability

    • ความยืดหยุ่น Flexibility

    • มีประสิทธิภาพ Efficiency


Slide20 l.jpg

โครงข่ายระบบจำหน่ายไฟฟ้า

  • ระบบ Radial Systemเป็นระบบการจ่ายกำลังไฟฟ้าจากสถานีไฟฟ้าแรงสูงไปในทิศทางเดียวกัน


Slide21 l.jpg

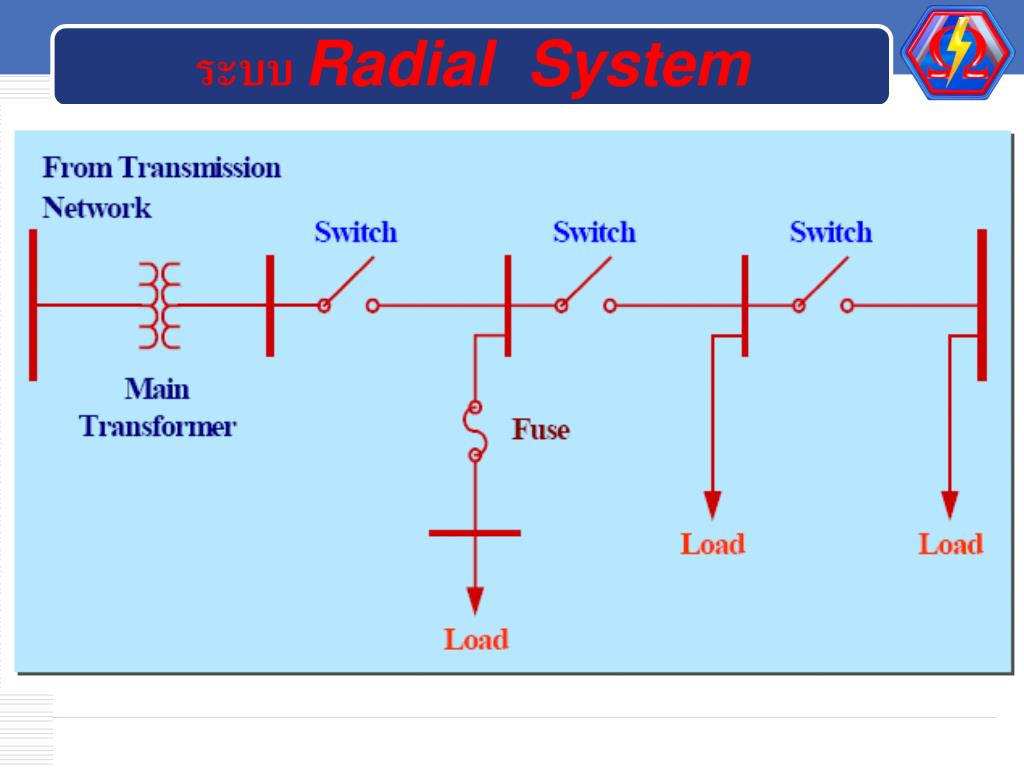

ระบบ Radial System


Slide22 l.jpg

ระบบ Radial System


Slide23 l.jpg

โครงข่ายระบบจำหน่ายไฟฟ้า

  • ระบบ Network System เป็นระบบการจ่ายกำลังไฟฟ้าที่สามารถเชื่อมโยงเป็นเครือข่ายทดแทนกันได้จากสายส่งของสถานีไฟฟ้าย่อยอีกแห่งหนึ่ง ช่วยลดการสูญเสียและเพิ่มประสิทธิภาพของระบบ

    • แบบ Close Loopเป็นระบบการจ่ายกำลังไฟฟ้าขนานกัน ตลอดเวลาระหว่างสองวงจรสายส่งขึ้นไป


Slide24 l.jpg

โครงข่ายระบบจำหน่ายไฟฟ้า

  • ระบบ Network System

    • แบบ Open Loopเป็นระบบการจ่ายกำลังไฟฟ้าที่แต่ละวงจรสายส่งไฟฟ้าจะจ่ายทางเดียวหรือแบบ Radialโดยมีสวิตซ์ตัดตอนติดตั้งไว้สำหรับกรณีเกิดปัญหาขัดข้อง


Slide25 l.jpg

ระบบ Network System


Slide26 l.jpg

ระบบ Network System


Slide29 l.jpg

สถานีไฟฟ้าแรงสูง

  • เป็นสถานีกลางในการเปลี่ยนระดับแรงดันไฟฟ้าจากระบบแรงดันสูง 69 kV , 115 kV , 230 kV ให้เป็นระดับแรงดันปานกลาง 11 kV , 22 kV หรือ 33 kV

  • การจัดวงจรไฟฟ้าในสถานีไฟฟ้าแรงสูงมีข้อพิจารณาทางเทคนิคดังนี้ คือ

    • ความมั่นคงสม่ำเสมอในการจ่ายไฟฟ้า

    • ความคล่องตัวในการปฏิบัติงาน

    • จำกัดปริมาณกระแสไฟฟ้าลัดวงจร


Slide30 l.jpg

สถานีไฟฟ้าแรงสูง

  • ระบบป้องกันที่ดี ระบบป้องกันที่สมบูรณ์ อุปกรณ์ป้องกันที่มีประสิทธิภาพ

  • การบำรุงรักษาและตรวจซ่อมจะต้องไม่กระทบต่อผู้ใช้ไฟฟ้า

  • การเพิ่มวงจรไฟฟ้าในอนาคตจะต้องสะดวกไม่กระทบต่อระบบอื่นๆ

  • มีลักษณะเหมือนๆกัน/มาตรฐานเดียวกัน เพื่อให้สามารถใช้อุปกรณ์ทดแทนกันได้

  • การก่อสร้างประหยัด สนองต่อความต้องการด้านอื่นๆได้
