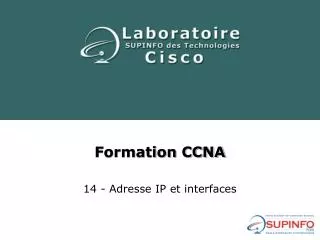

  1. Formation CCNA 14 - Adresse IP et interfaces

  2. Plan d’étude • Adresse IP d’une interface • Résolution de nom vers IP statique • Service DNS • Spécification des interfaces WAN

  3. Adresse IP d’une interface • Passer dans le mode de configuration de l’interface voulue : • Commande interface {type} {numéro} depuis le mode de configuration globale. • Configuration de l’adresse IP : • Commande ip address {IP} {masque de sous-réseau}

  4. Masque de sous-réseau • 3 manières de l’écrire : • Décimale pointée (option par défaut) • Exemple : 255.255.255.0 • Nombre de bits • Exemple : /24 • Notation hexadécimale • Exemple : 0xFFFFFF00 • Commande term ip netmask-format {format} : • Permet de spécifier la façon d’afficher les masques de sous-réseau sous EXEC.

  5. Activation/désactivation • Une interface est par défaut désactivée (shutdown). • Elle est activée : • Par la commande no shutdown. • Dans certains cas automatiquement après la configuration de l’interface • no shutdown implicite, pour interface Loopback. • Permet de désactiver une interface, donc une liaison, sans pour autant détériorer la configuration de cette dernière.

  6. Exemples

  7. Rappel

  8. Résolution de nom ↔ IP statique • Entrées statiques de résolution de nom ↔ IP • Exemple : • fichier hosts sous UNIX • lmhosts sous Windows • Depuis le mode de configuration globale : • ip host {nom} [tcp-port-number] {adresse IP} [2° adresse IP} …]

  9. Informations supplémentaires • Possible d’attribuer plusieurs adresses IP pour un même hôte • Exemple : plusieurs interfaces sur un même routeur • Le paramètre tcp-port-number permet d’expliciter le port TCP à utiliser lors de l’exécution de la commande telnet ou connect • Implicitement, sa valeur est de 23

  10. Exemple

  11. Service DNS • Résolution dynamique de nom ↔ IP • Commande ip domain-lookup : • Activation du service DNS. • Actif par défaut. • Commande ip name-server {IP du 1° serveur DNS} [{IP du 2° serveur} …] : • Identification des serveurs DNS qui effectueront la résolution. • Jusqu’à 6 serveurs DNS sur un même routeur.

  12. Informations supplémentaires • Service DNS désactivé : • Ne génère pas ou ne transmet pas les paquets de broadcast générés par le système de noms. • Entrées statiques prioritaires par rapport aux entrées dynamiques.

  13. Table d’hôte • show hosts • Affiche la table de correspondances entre noms d’hôte et adresses de couche 3

  14. Spécificités des interfaces WAN • Interfaces WAN plus complexes à configurer : • Obligé de spécifier quelle est la vitesse de synchronisation de la liaison (Exemple : 64 ou 128 Kbps). • Sur une liaison LAN, c’est implicite (10 ou 100 Mbps). • Commande clock rate {valeur} : • Mode de configuration de l’interface. • Uniquement sur la partie ETCD de la liaison (Repérée par la dénomination V.35 DCE du câble V.35).

  15. Exemple de configuration

  16. Question type CCNA
