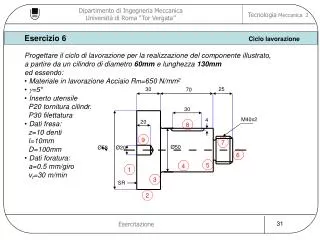

Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata”. Tecnologia Meccanica 2. 30. 25. 70. 30. M40x2. 4. 20. Ø 50. Ø 58. Ø 20. 6. 1. 2. 4. 9. 3. 7. 8. 5. SR. 31. Esercitazione. Esercizio 6 Ciclo lavorazione.

nishi
Download Presentation

Ø 58

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

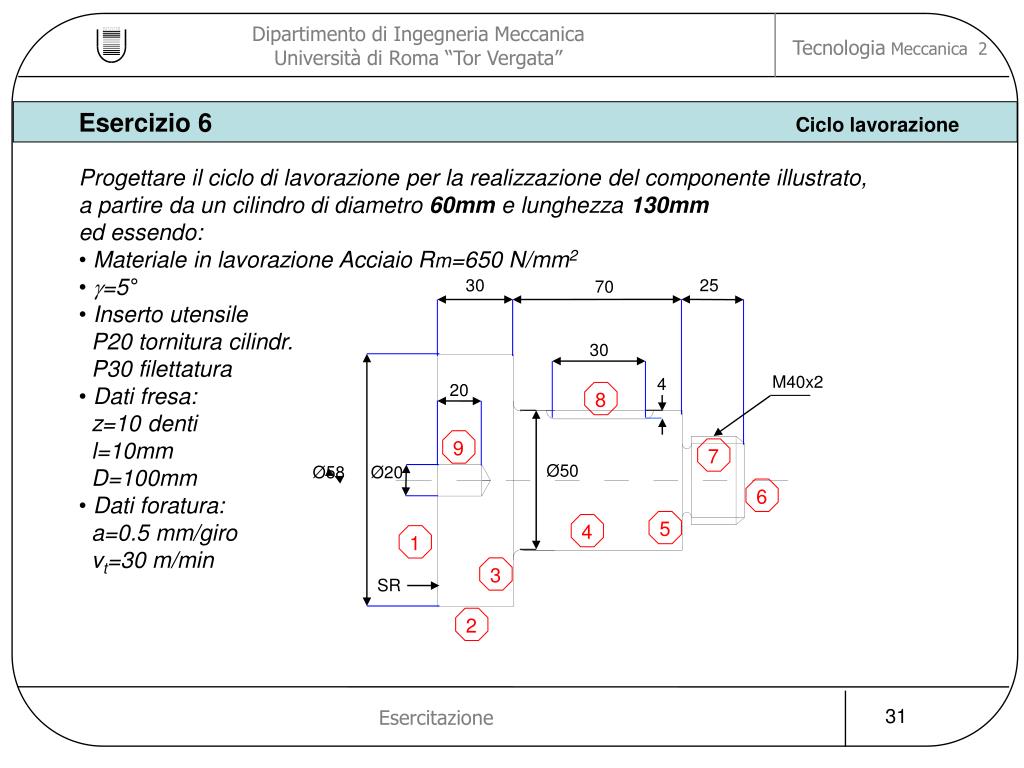

  1. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 30 25 70 30 M40x2 4 20 Ø50 Ø58 Ø20 6 1 2 4 9 3 7 8 5 SR 31 Esercitazione Esercizio 6 Ciclo lavorazione • Progettare il ciclo di lavorazione per la realizzazione del componente illustrato, • a partire da un cilindro di diametro 60mm e lunghezza 130mm • ed essendo: • Materiale in lavorazione Acciaio Rm=650 N/mm2 • =5° • Inserto utensile • P20 tornitura cilindr. • P30 filettatura • Dati fresa: • z=10 denti • l=10mm • D=100mm • Dati foratura: • a=0.5 mm/giro • vt=30 m/min

  2. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 A - Tornitura Generazione SR superficie 1 SR  Sfacciatura sup.6 Tornit. Cilindrica est. sup.4 Sfacciatura sup.3 SR  Tornit. Cilindrica est. sup.2 SR  Tornit. Cilindrica est. sup.7 Sfacciatura sup.5 Filettatura sup.7 SR  B - Fresatura Generazione sup.8 C - Foratura Generazione sup.9 32 Esercitazione Individuazione di: fasi sottofasi operazioni

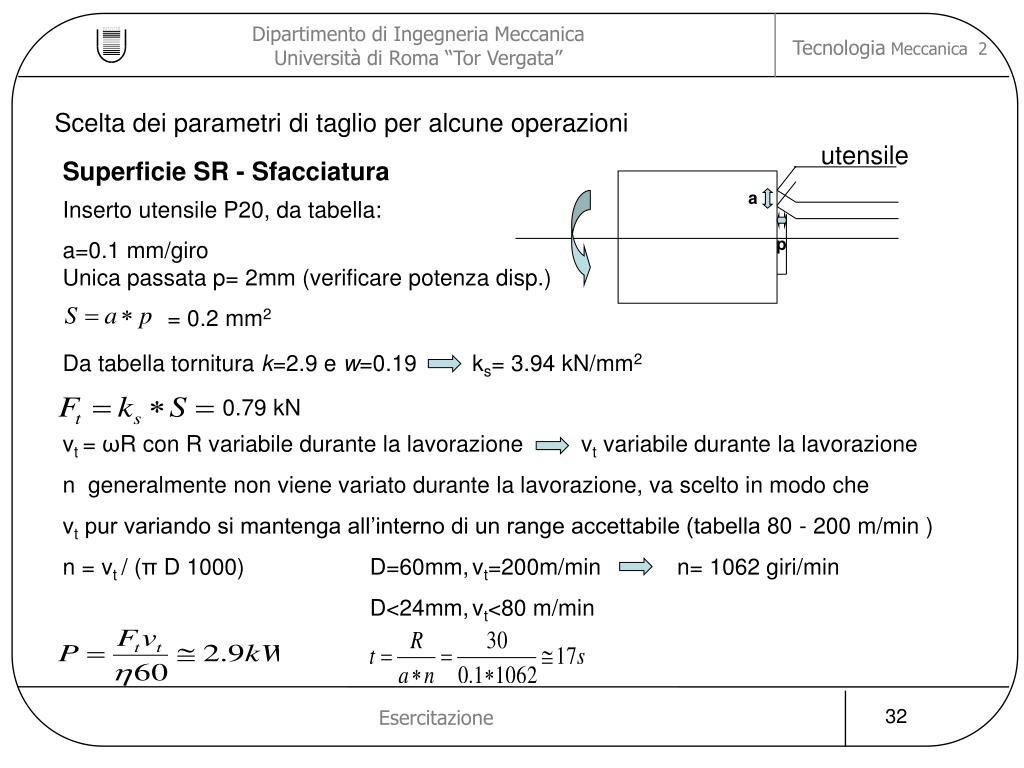

  3. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 32 Esercitazione Scelta dei parametri di taglio per alcune operazioni utensile Superficie SR - Sfacciatura a Inserto utensile P20, da tabella: p a=0.1 mm/giro Unica passata p= 2mm (verificare potenza disp.) = 0.2 mm2 Da tabella tornitura k=2.9 e w=0.19 ks= 3.94 kN/mm2 0.79 kN vt = ωR con R variabile durante la lavorazione vt variabile durante la lavorazione n generalmente non viene variato durante la lavorazione, va scelto in modo che vt pur variando si mantenga all’interno di un range accettabile (tabella 80 - 200 m/min ) n = vt / (π D 1000) D=60mm, vt=200m/min n= 1062 giri/min D<24mm, vt<80 m/min

  4. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 Da tabelle 33 Esercitazione Superficie 4 - Tornitura cilindrica esterna p=2.5 mm A partire da un cilindro di diametro 60mm per ottenere un diametro di 50mm (quota disegno) si ipotizza di effettuare due passate a=0.1 mm/giro vt=200 m/min calcolo Forza e Potenza calcolo tempo di lavorazione tl=tl1+tl2 96! tl=95s

  5. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 Da tabelle 34 Esercitazione Superficie 7 – Realizzazione filettatura p=1 mm a=2 mm/giro vt=50 m/min

  6. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2  smax D/2 az p 35 Esercitazione Superficie 8 – Fresatura periferica p=4 mm Come indicato dalla quota riportata sul disegno Scelto un inserto P25 consigliato per il materiale in lavorazione, da tabella si ha: az=0.3 mm/giro a=az* z vt=120 m/min va=az z n=0.3 10 380=1146 mm/min Sezione massima truciolo: Am= L sm= 10 0.06 = 0.6 mm2 con L: larghezza di fresatura ks  5 kN/mm2 Forza media: Fm= ks Am = 5 0.6 =3 kN Potenza media: Pm= Fm vt /   6.7 kW

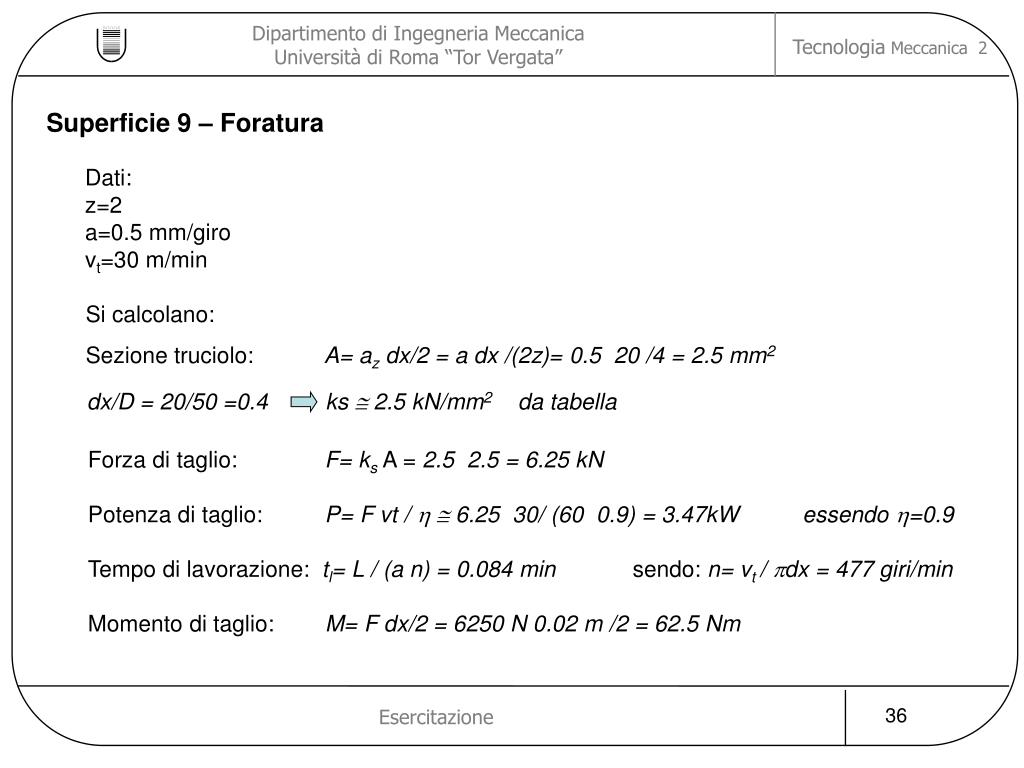

  7. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 36 Esercitazione Superficie 9 – Foratura Dati: z=2 a=0.5 mm/giro vt=30 m/min Si calcolano: Sezione truciolo: A= az dx/2 = a dx /(2z)= 0.5 20 /4 = 2.5 mm2 dx/D = 20/50 =0.4 ks  2.5 kN/mm2 da tabella Forza di taglio: F= ks A = 2.5 2.5 =6.25 kN Potenza di taglio: P= F vt /   6.25 30/ (60 0.9) = 3.47kW essendo =0.9 Tempo di lavorazione: tl= L / (a n) = 0.084 min sendo: n= vt / dx = 477 giri/min Momento di taglio: M= F dx/2 = 6250 N 0.02 m /2 = 62.5 Nm

  8. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 37 Esercitazione Tabella tornitura Appendice

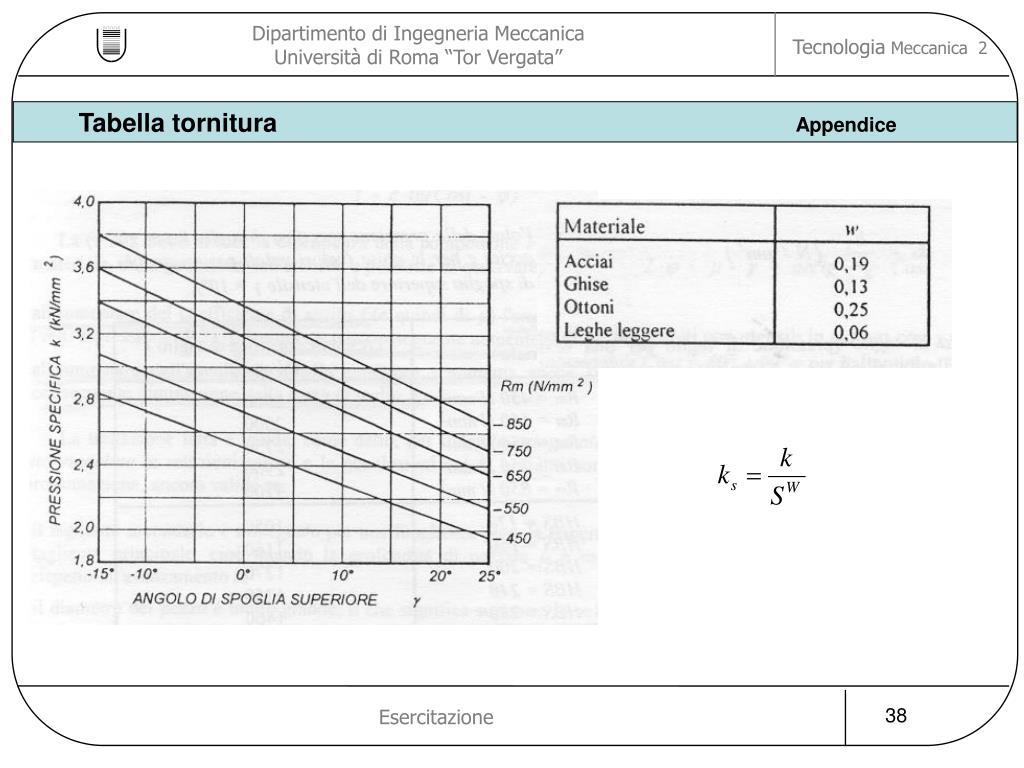

  9. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 38 Esercitazione Tabella tornitura Appendice

  10. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 39 Esercitazione Tabella fresatura Appendice

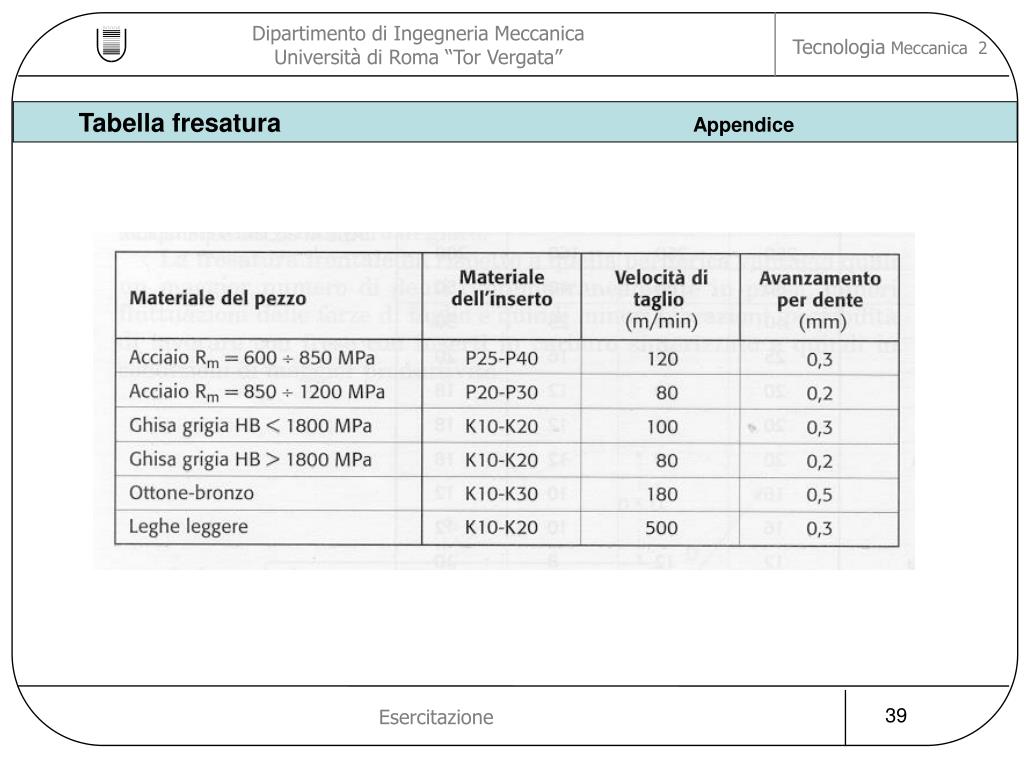

  11. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 40 Esercitazione Tabella fresatura Appendice

  12. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 41 Esercitazione Tabella foratura Appendice

  13. Dipartimento di Ingegneria Meccanica Università di Roma “Tor Vergata” Tecnologia Meccanica 2 42 Esercitazione Tabella foratura Appendice

  14. Approccio energetico • MRR = Pdmedioapn • P = E spec MRR • Ft = P/vt
