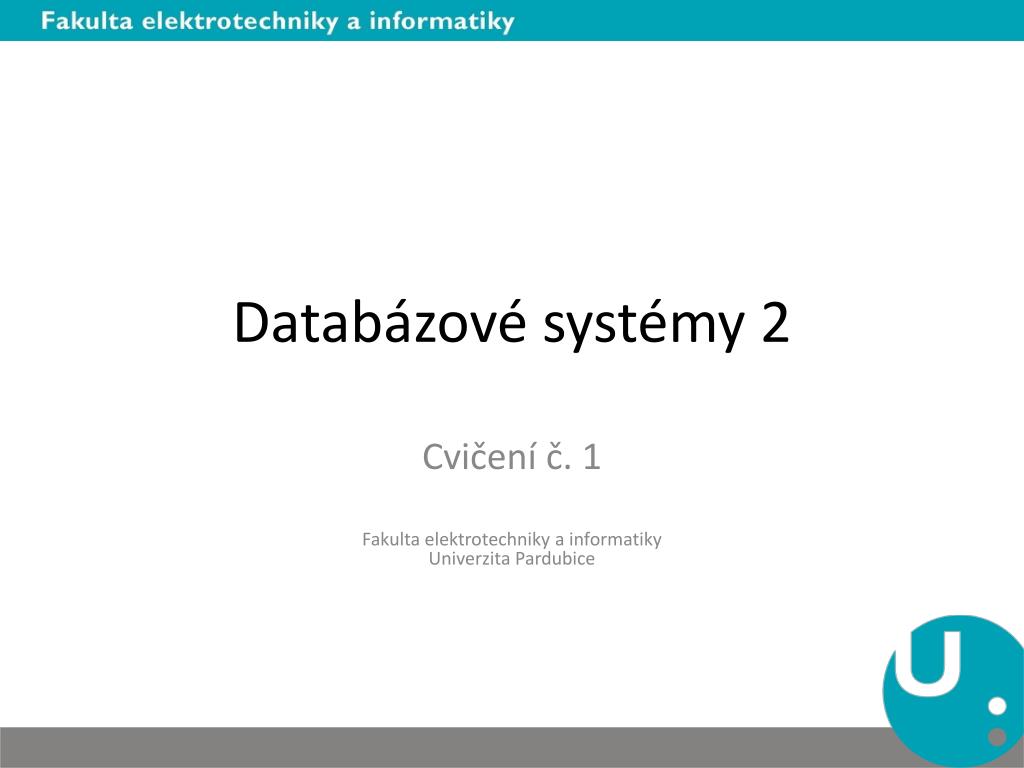

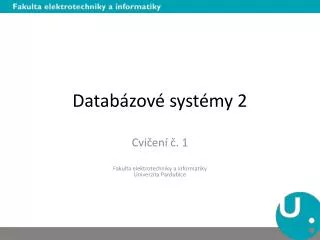

  1. Databázové systémy 2 Cvičení č. 1 Fakulta elektrotechniky a informatikyUniverzita Pardubice

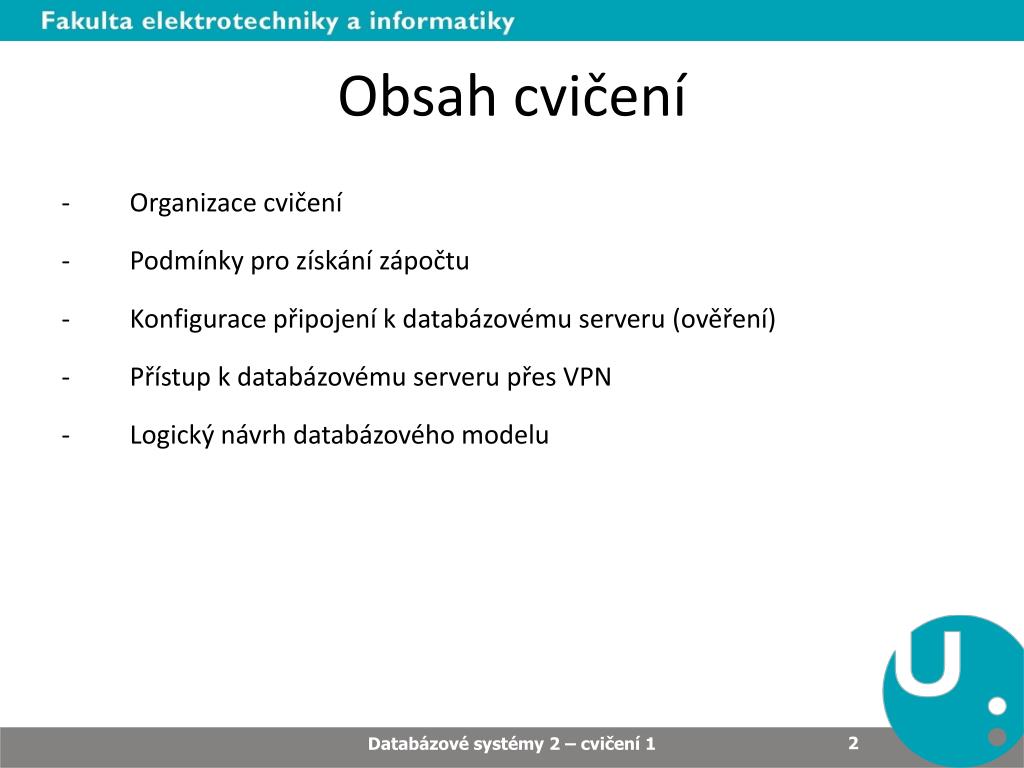

  2. Obsah cvičení • Organizace cvičení • Podmínky pro získání zápočtu • Konfigurace připojení k databázovému serveru (ověření) • Přístup k databázovému serveru přes VPN • Logický návrh databázového modelu Databázové systémy 2 – cvičení 1

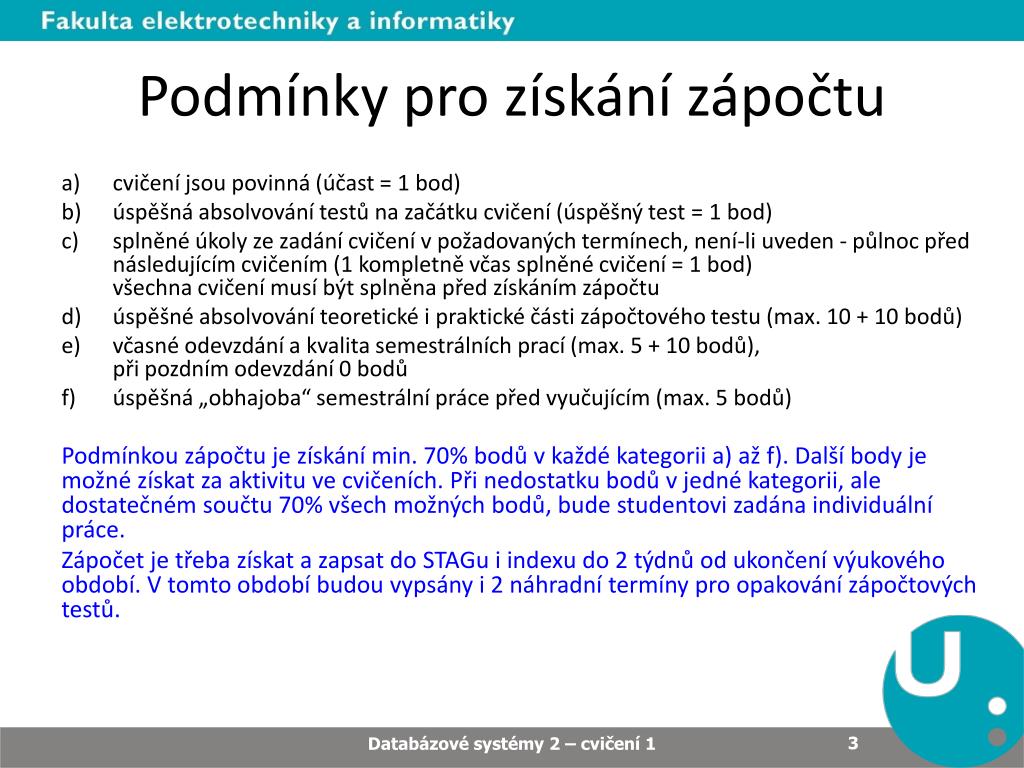

  3. Podmínky pro získání zápočtu • cvičení jsou povinná (účast = 1 bod) • úspěšná absolvování testů na začátku cvičení (úspěšný test = 1 bod) • splněné úkoly ze zadání cvičení v požadovaných termínech, není-li uveden - půlnoc před následujícím cvičením(1 kompletně včas splněné cvičení = 1 bod)všechna cvičení musí být splněna před získáním zápočtu • úspěšné absolvování teoretické i praktické části zápočtového testu (max. 10 + 10 bodů) • včasné odevzdání a kvalita semestrálních prací (max. 5 + 10 bodů), při pozdním odevzdání 0 bodů • úspěšná „obhajoba“ semestrální práce před vyučujícím (max. 5 bodů) Podmínkou zápočtu je získání min. 70% bodů v každé kategorii a) až f). Další body je možné získat za aktivitu ve cvičeních. Při nedostatku bodů v jedné kategorii, ale dostatečném součtu 70% všech možných bodů, bude studentovi zadána individuální práce. Zápočet je třeba získat a zapsat do STAGu i indexu do 2 týdnů od ukončení výukového období. V tomto období budou vypsány i 2 náhradní termíny pro opakování zápočtových testů. Databázové systémy 2 – cvičení 1

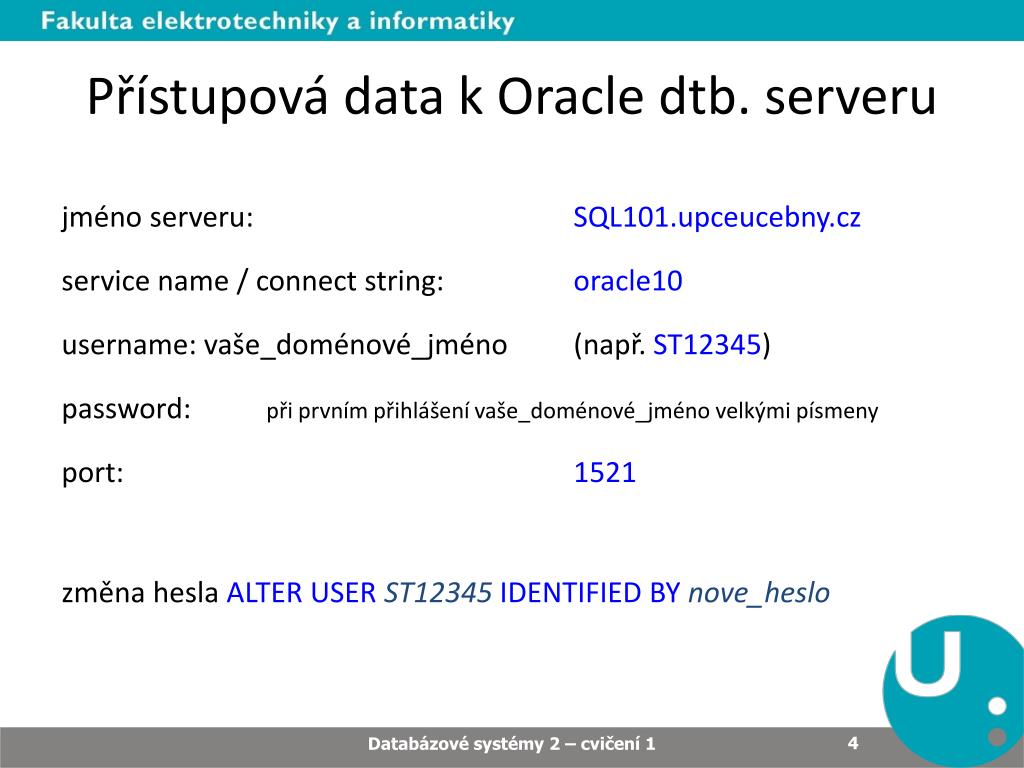

  4. Přístupová data k Oracledtb. serveru jméno serveru: SQL101.upceucebny.cz servicename / connectstring: oracle10 username: vaše_doménové_jméno (např. ST12345) password: při prvním přihlášení vaše_doménové_jméno velkými písmeny port: 1521 změna hesla ALTER USER ST12345IDENTIFIED BY nove_heslo Databázové systémy 2 – cvičení 1

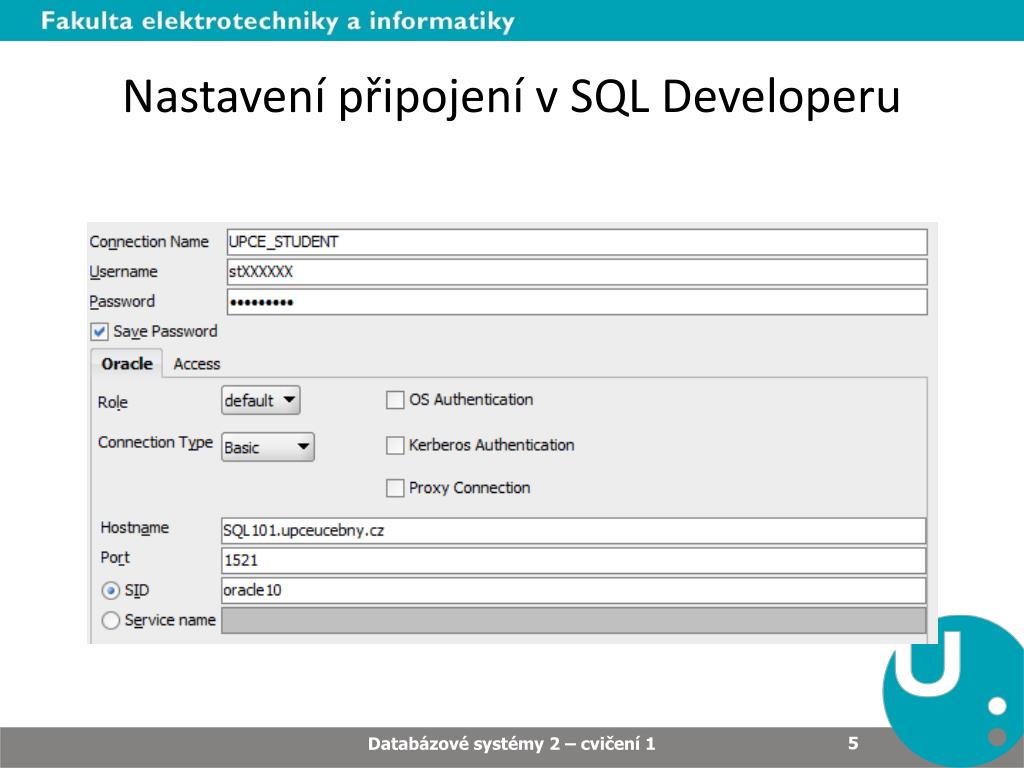

  5. Nastavení připojení v SQL Developeru Databázové systémy 2 – cvičení 1

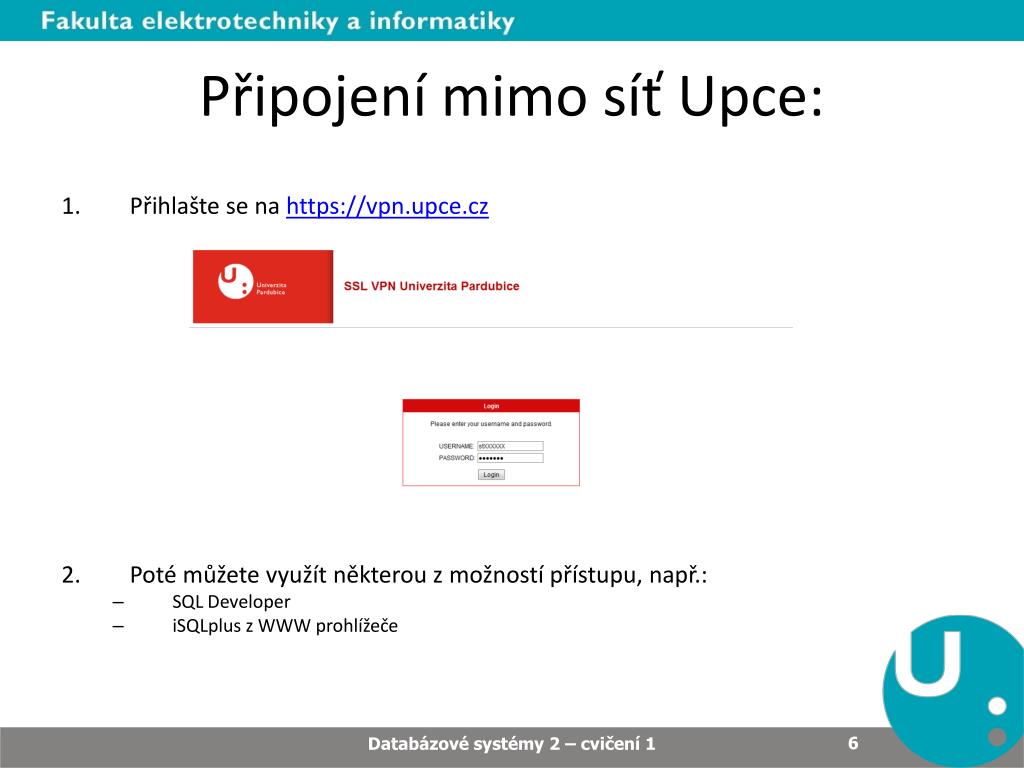

  6. Připojení mimo síť Upce: • Přihlašte se na https://vpn.upce.cz • Poté můžete využít některou z možností přístupu, např.: • SQL Developer • iSQLplus z WWW prohlížeče Databázové systémy 2 – cvičení 1

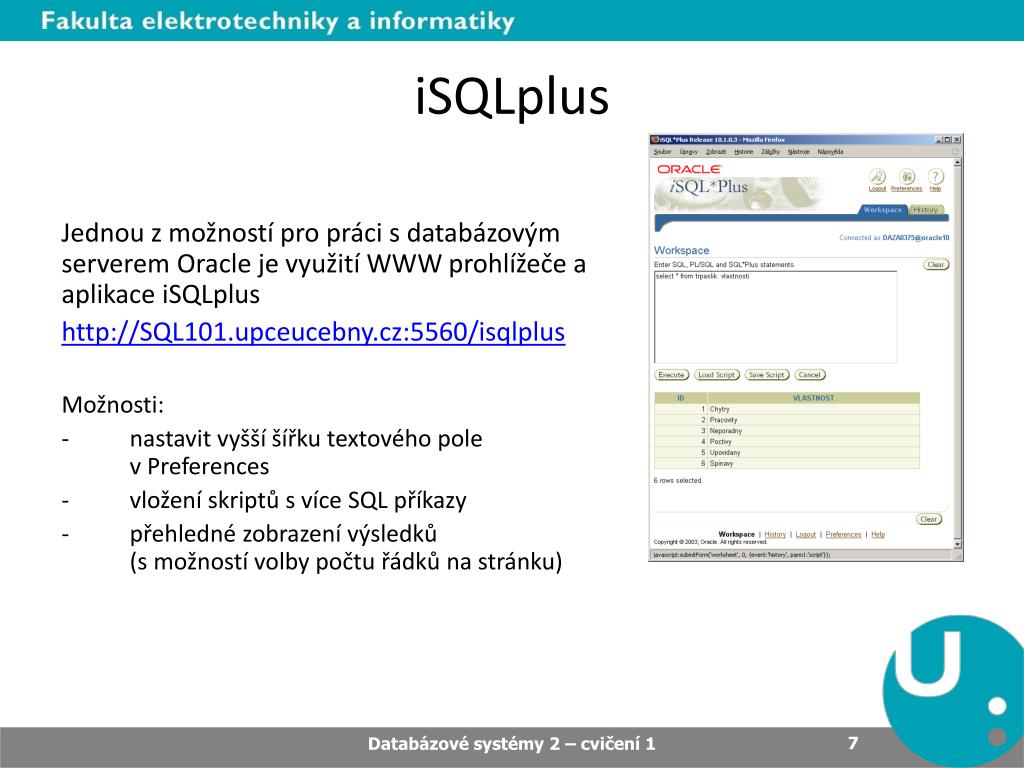

  7. iSQLplus Jednou z možností pro práci s databázovým serverem Oracle je využití WWW prohlížeče a aplikace iSQLplus http://SQL101.upceucebny.cz:5560/isqlplus Možnosti: • nastavit vyšší šířku textového pole v Preferences • vložení skriptů s více SQL příkazy • přehledné zobrazení výsledků (s možností volby počtu řádků na stránku) Databázové systémy 2 – cvičení 1

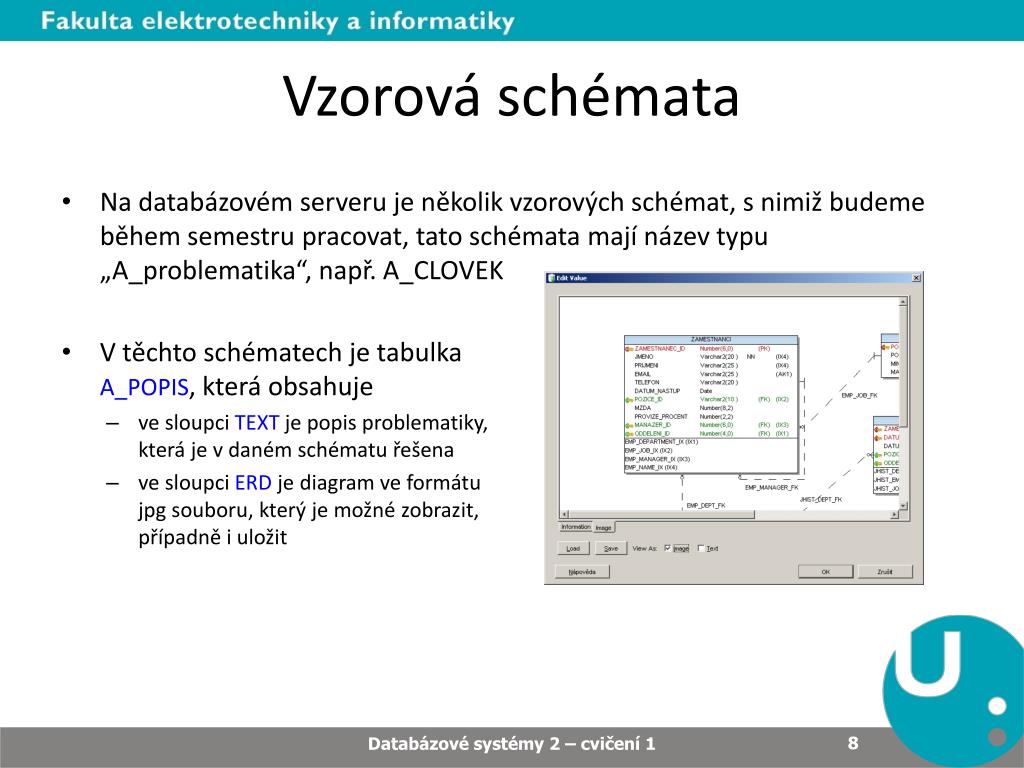

  8. Vzorová schémata • Na databázovém serveru je několik vzorových schémat, s nimiž budeme během semestru pracovat, tato schémata mají název typu „A_problematika“, např. A_CLOVEK • V těchto schématech je tabulka A_POPIS, která obsahuje • ve sloupci TEXT je popis problematiky, která je v daném schématu řešena • ve sloupci ERD je diagram ve formátu jpg souboru, který je možné zobrazit, případně i uložit Databázové systémy 2 – cvičení 1

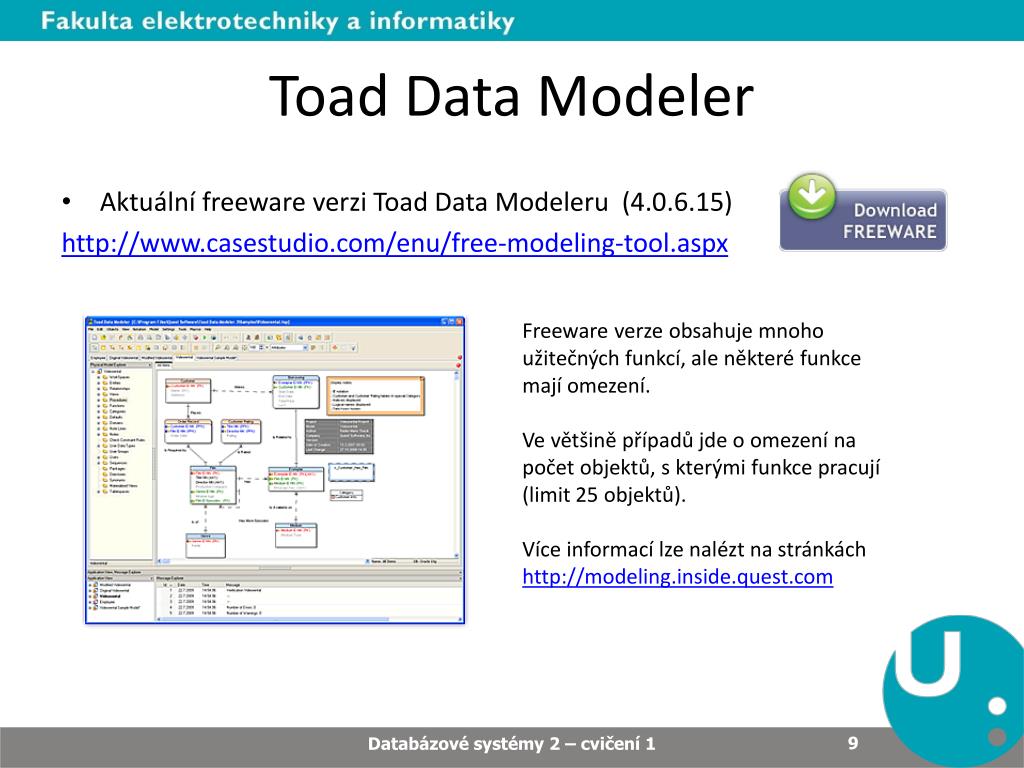

  9. Toad Data Modeler • Aktuální freeware verzi Toad Data Modeleru(4.0.6.15) http://www.casestudio.com/enu/free-modeling-tool.aspx Freeware verze obsahuje mnoho užitečných funkcí, ale některé funkce mají omezení. Ve většině případů jde o omezení na počet objektů, s kterými funkce pracují (limit 25 objektů). Více informací lze nalézt na stránkách http://modeling.inside.quest.com Databázové systémy 2 – cvičení 1

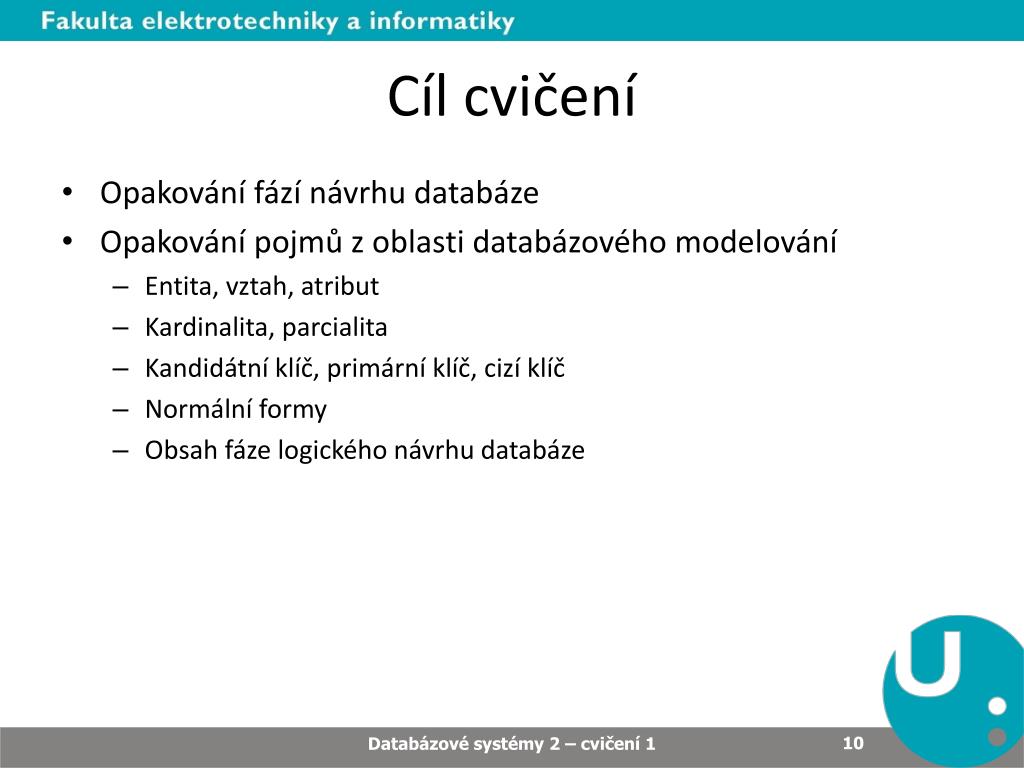

  10. Cíl cvičení • Opakování fází návrhu databáze • Opakování pojmů z oblasti databázového modelování • Entita, vztah, atribut • Kardinalita, parcialita • Kandidátní klíč, primární klíč, cizí klíč • Normální formy • Obsah fáze logického návrhu databáze Databázové systémy 2 – cvičení 1

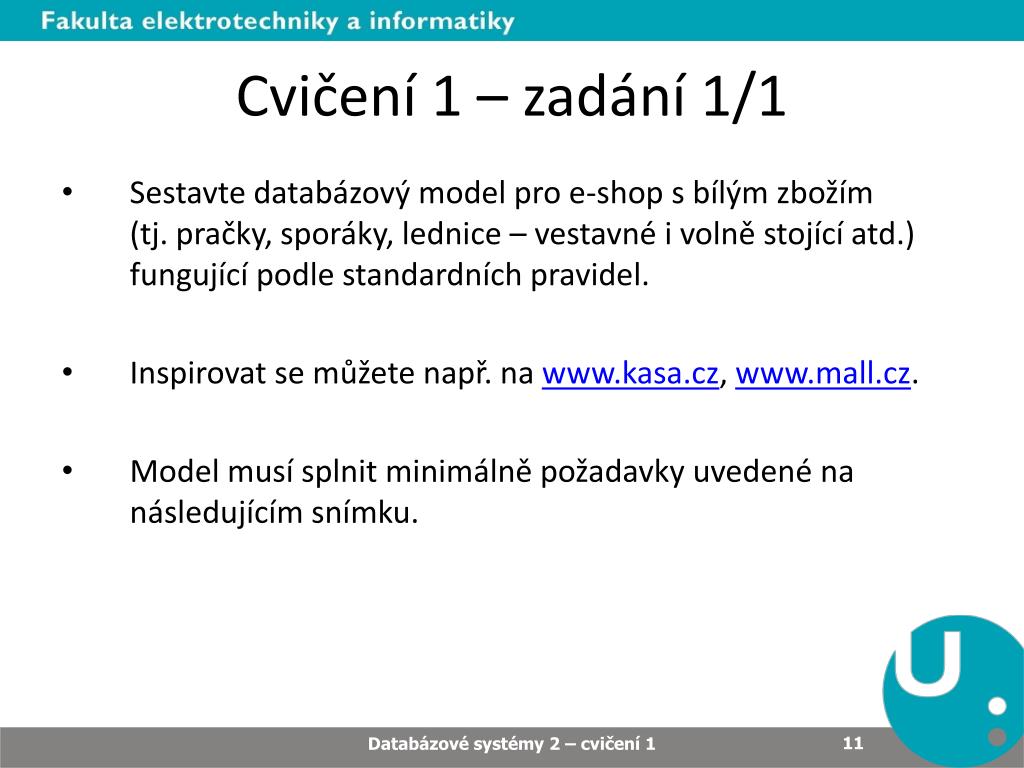

  11. Cvičení 1 – zadání 1/1 • Sestavte databázový model pro e-shop s bílým zbožím (tj. pračky, sporáky, lednice – vestavné i volně stojící atd.) fungující podle standardních pravidel. • Inspirovat se můžete např. na www.kasa.cz, www.mall.cz. • Model musí splnit minimálně požadavky uvedené na následujícím snímku. Databázové systémy 2 – cvičení 1

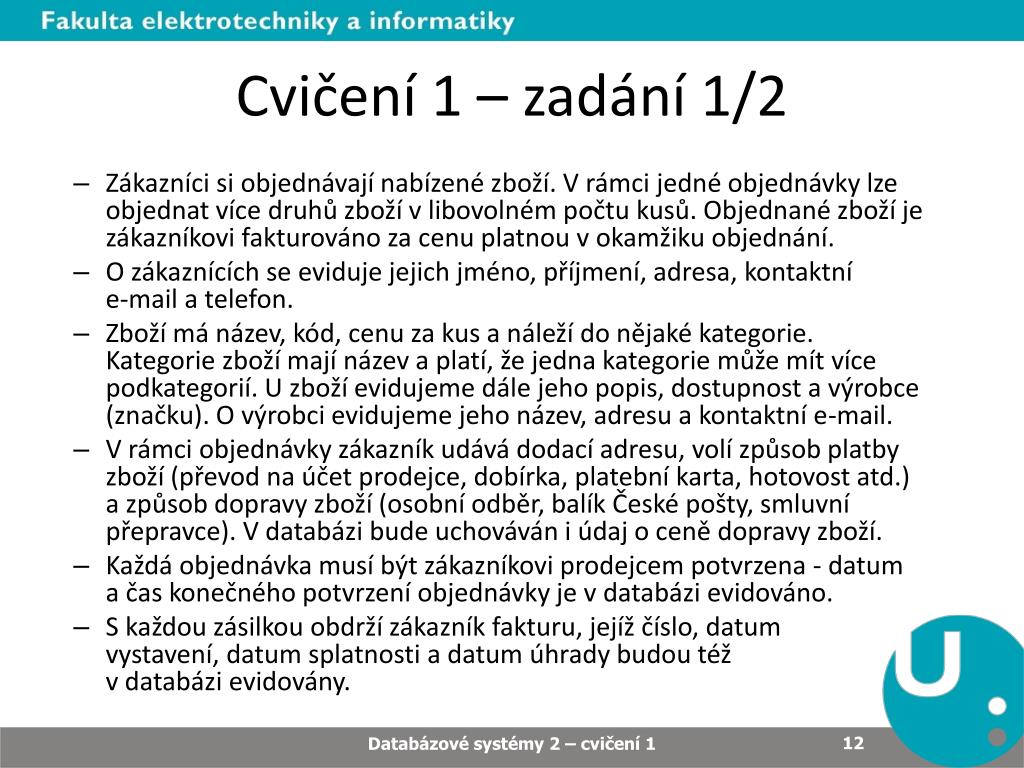

  12. Cvičení 1 – zadání 1/2 • Zákazníci si objednávají nabízené zboží. V rámci jedné objednávky lze objednat více druhů zboží v libovolném počtu kusů. Objednané zboží je zákazníkovi fakturováno za cenu platnou v okamžiku objednání. • O zákaznících se eviduje jejich jméno, příjmení, adresa, kontaktní e-mail a telefon. • Zboží má název, kód, cenu za kus a náleží do nějaké kategorie. Kategorie zboží mají název a platí, že jedna kategorie může mít více podkategorií. U zboží evidujeme dále jeho popis, dostupnost a výrobce (značku). O výrobci evidujeme jeho název, adresu a kontaktní e-mail. • V rámci objednávky zákazník udává dodací adresu, volí způsob platby zboží (převod na účet prodejce, dobírka, platební karta, hotovost atd.) a způsob dopravy zboží (osobní odběr, balík České pošty, smluvní přepravce). V databázi bude uchováván i údaj o ceně dopravy zboží. • Každá objednávka musí být zákazníkovi prodejcem potvrzena - datum a čas konečného potvrzení objednávky je v databázi evidováno. • S každou zásilkou obdrží zákazník fakturu, jejíž číslo, datum vystavení, datum splatnosti a datum úhrady budou též v databázi evidovány. Databázové systémy 2 – cvičení 1

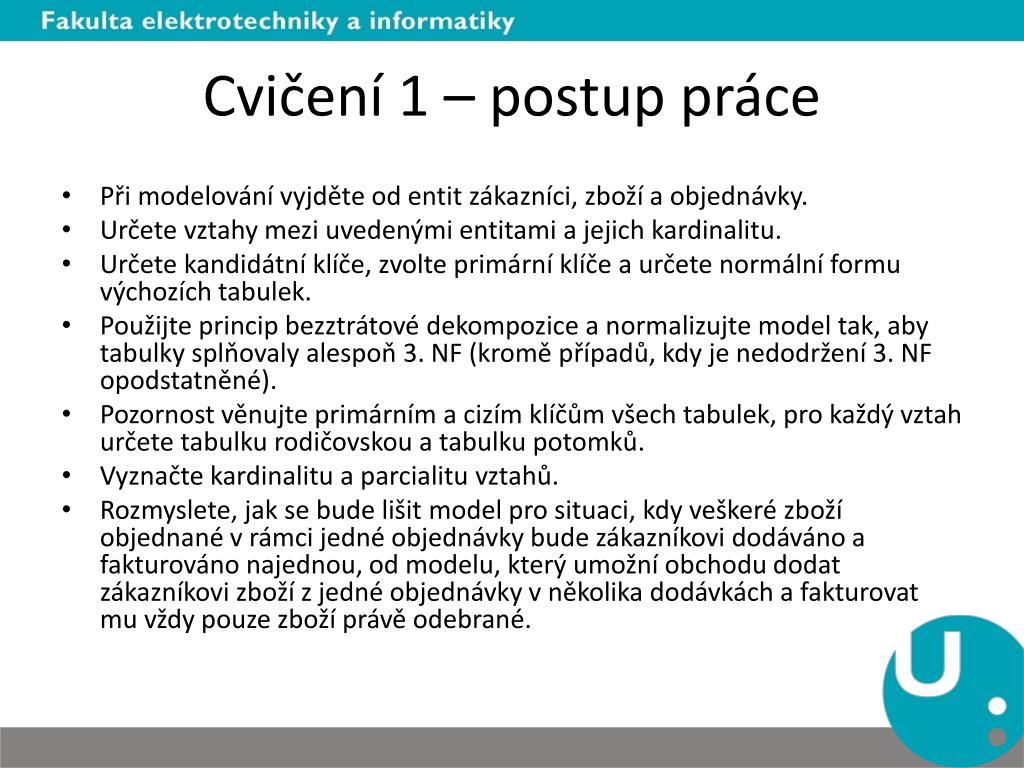

  13. Cvičení 1 – postup práce • Při modelování vyjděte od entit zákazníci, zboží a objednávky. • Určete vztahy mezi uvedenými entitami a jejich kardinalitu. • Určete kandidátní klíče, zvolte primární klíče a určete normální formu výchozích tabulek. • Použijte princip bezztrátové dekompozice a normalizujte model tak, aby tabulky splňovaly alespoň 3. NF (kromě případů, kdy je nedodržení 3. NF opodstatněné). • Pozornost věnujte primárním a cizím klíčům všech tabulek, pro každý vztah určete tabulku rodičovskou a tabulku potomků. • Vyznačte kardinalitu a parcialitu vztahů. • Rozmyslete, jak se bude lišit model pro situaci, kdy veškeré zboží objednané v rámci jedné objednávky bude zákazníkovi dodáváno a fakturováno najednou, od modelu, který umožní obchodu dodat zákazníkovi zboží z jedné objednávky v několika dodávkách a fakturovat mu vždy pouze zboží právě odebrané.

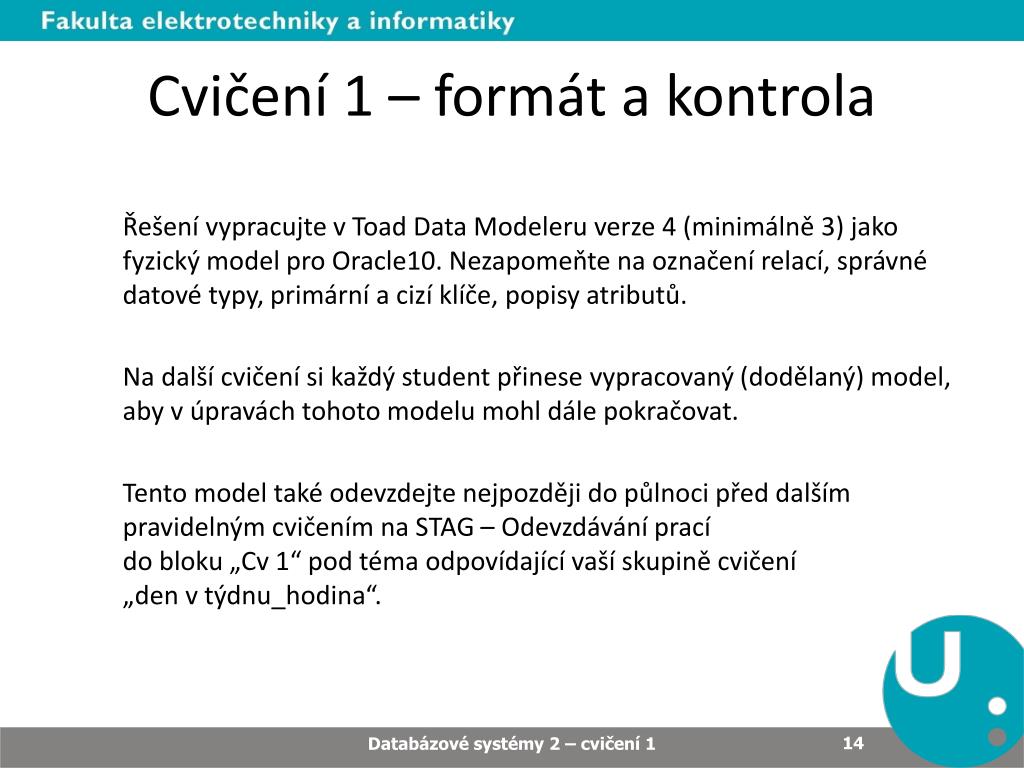

  14. Cvičení 1 – formát a kontrola Řešení vypracujte v Toad Data Modeleru verze 4 (minimálně 3) jako fyzický model pro Oracle10. Nezapomeňte na označení relací, správné datové typy, primární a cizí klíče, popisy atributů. Na další cvičení si každý student přinese vypracovaný (dodělaný) model, aby v úpravách tohoto modelu mohl dále pokračovat. Tento model také odevzdejte nejpozději do půlnoci před dalším pravidelným cvičením na STAG – Odevzdávání prací do bloku „Cv1“ pod téma odpovídající vaší skupině cvičení„den v týdnu_hodina“. Databázové systémy 2 – cvičení 1
