Presentation Transcript


4297295

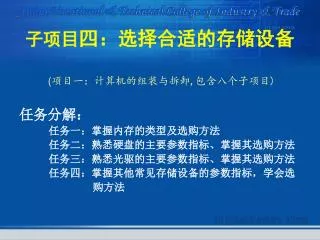

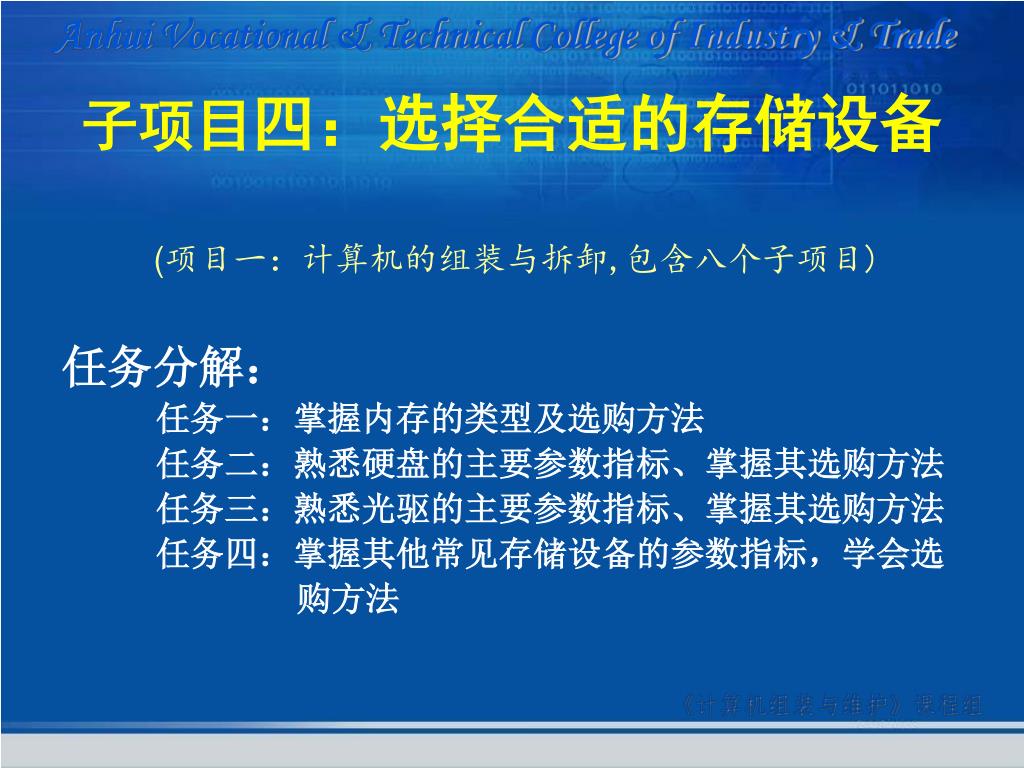

子项目四:选择合适的存储设备

(项目一:计算机的组装与拆卸,包含八个子项目)

任务分解:

任务一:掌握内存的类型及选购方法

任务二:熟悉硬盘的主要参数指标、掌握其选购方法

任务三:熟悉光驱的主要参数指标、掌握其选购方法

任务四:掌握其他常见存储设备的参数指标,学会选

购方法


4297295

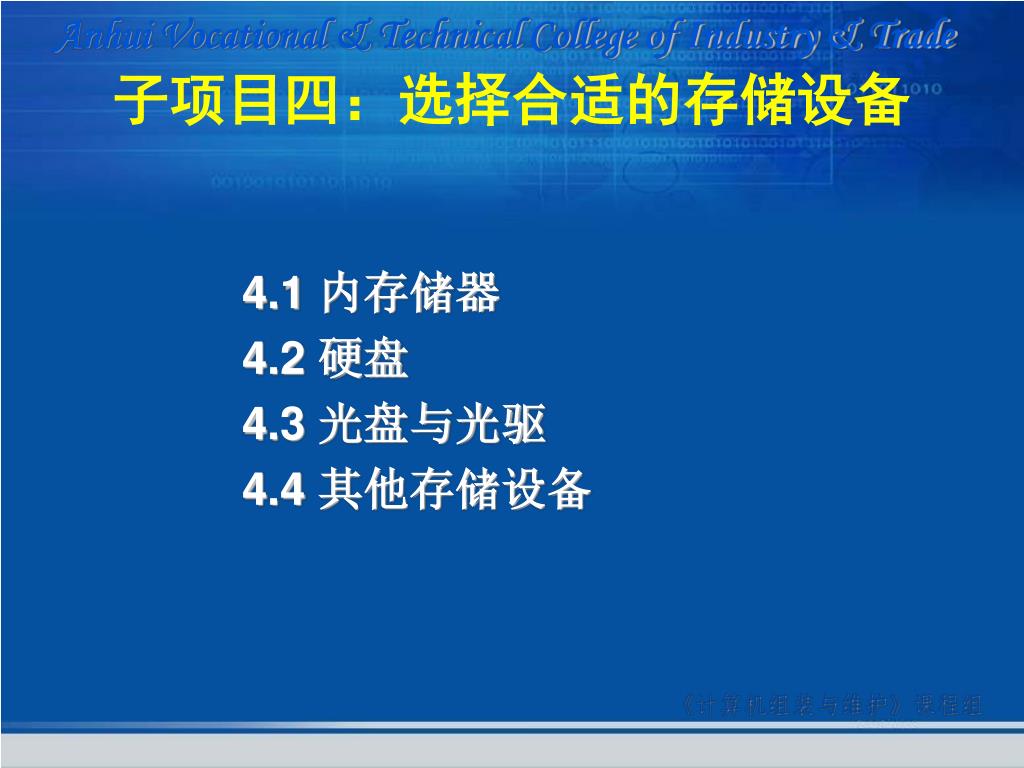

子项目四:选择合适的存储设备

4.1 内存储器

4.2 硬盘

4.3 光盘与光驱

4.4 其他存储设备


4297295

4.1 内存储器

4.1.1 内存概述

4.1.2 内存的分类

4.1.3 内存的性能指标

4.1.4 内存的选购


4 1 1

4.1.1 内存概述

目前,微型机的内存储器由半导体器件构成,由原先的内存芯片到286初期开始演变成可以拆卸更换的内存条。


4 1 2

4.1.2 内存的分类

  • RDRAM:Rambus DRAM高频动态存储器。

  • DDR SDRAM:Double Data Rate SDRAM双倍速率同步动态随机存储器。

  • DDRⅡ:DDRⅡ内存能够提供比传统SDRAM内存快四倍,比DDR内存快两倍的工作频率

  • DDR Ⅲ:与主流的DDRⅡ标准相比,DDR Ⅲ芯片的性能可提高1倍,其芯片数据传输速度达到800Mbps,而且可以提升到1.5Gbps。


4 1 3

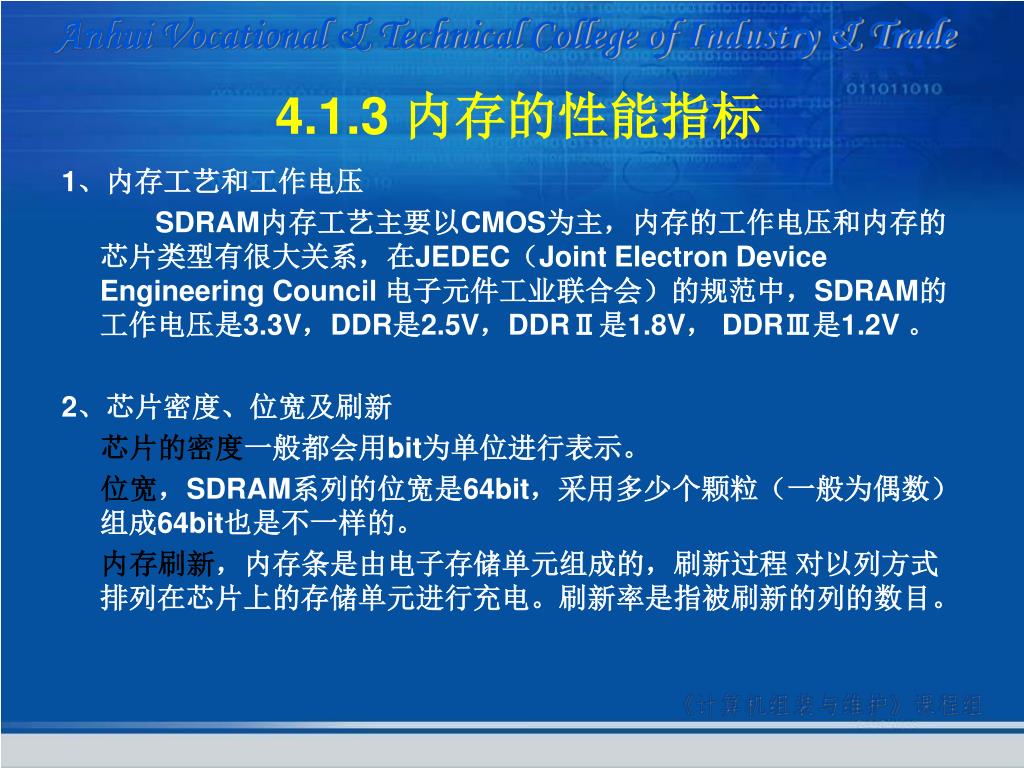

4.1.3 内存的性能指标

1、内存工艺和工作电压

SDRAM内存工艺主要以CMOS为主,内存的工作电压和内存的芯片类型有很大关系,在JEDEC(Joint Electron Device Engineering Council 电子元件工业联合会)的规范中,SDRAM的工作电压是3.3V,DDR是2.5V,DDRⅡ是1.8V, DDRⅢ是1.2V 。

2、芯片密度、位宽及刷新

芯片的密度一般都会用bit为单位进行表示。

位宽,SDRAM系列的位宽是64bit,采用多少个颗粒(一般为偶数)组成64bit也是不一样的。

内存刷新,内存条是由电子存储单元组成的,刷新过程 对以列方式排列在芯片上的存储单元进行充电。刷新率是指被刷新的列的数目。


4 1 31

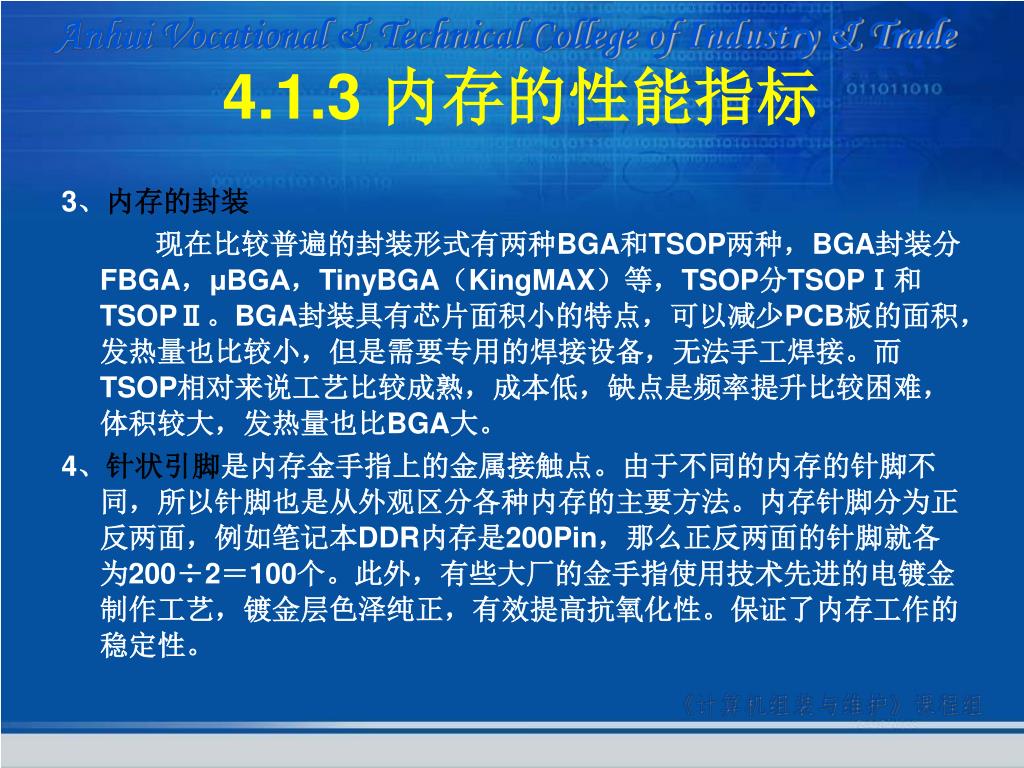

4.1.3 内存的性能指标

3、内存的封装

现在比较普遍的封装形式有两种BGA和TSOP两种,BGA封装分FBGA,μBGA,TinyBGA(KingMAX)等,TSOP分TSOPⅠ和TSOPⅡ。BGA封装具有芯片面积小的特点,可以减少PCB板的面积,发热量也比较小,但是需要专用的焊接设备,无法手工焊接。而TSOP相对来说工艺比较成熟,成本低,缺点是频率提升比较困难,体积较大,发热量也比BGA大。

4、针状引脚是内存金手指上的金属接触点。由于不同的内存的针脚不同,所以针脚也是从外观区分各种内存的主要方法。内存针脚分为正反两面,例如笔记本DDR内存是200Pin,那么正反两面的针脚就各为200÷2=100个。此外,有些大厂的金手指使用技术先进的电镀金制作工艺,镀金层色泽纯正,有效提高抗氧化性。保证了内存工作的稳定性。


4 1 4

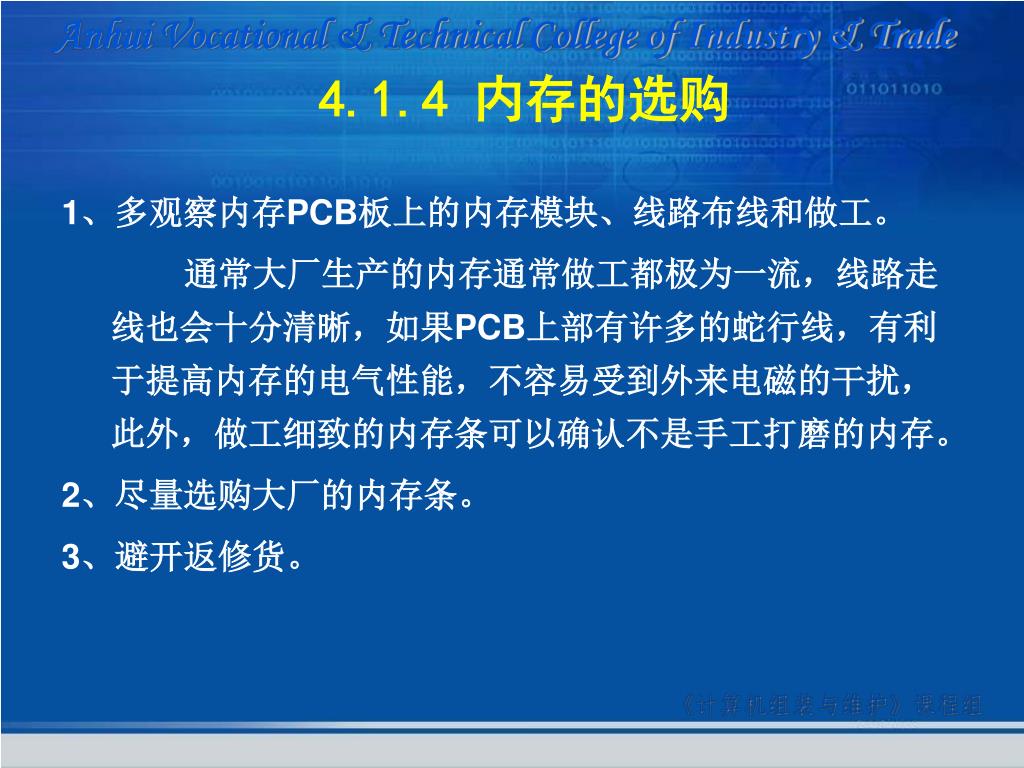

4.1.4 内存的选购

1、多观察内存PCB板上的内存模块、线路布线和做工。

通常大厂生产的内存通常做工都极为一流,线路走线也会十分清晰,如果PCB上部有许多的蛇行线,有利于提高内存的电气性能,不容易受到外来电磁的干扰,此外,做工细致的内存条可以确认不是手工打磨的内存。

2、尽量选购大厂的内存条。

3、避开返修货。


4297295

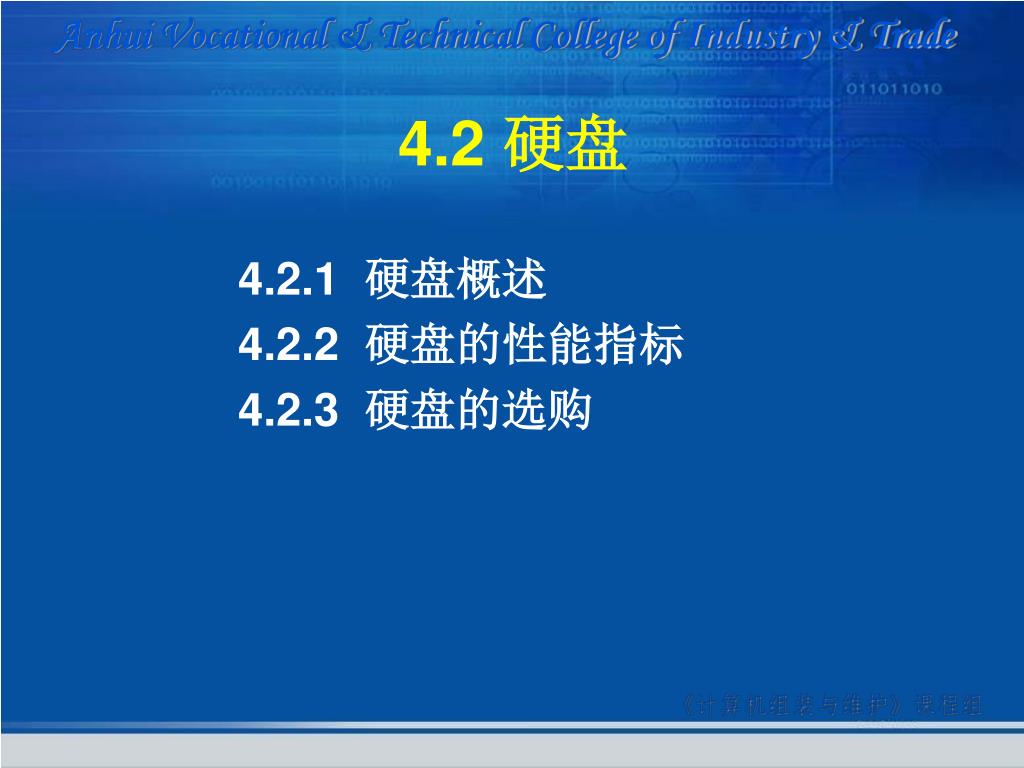

4.2 硬盘

4.2.1 硬盘概述

4.2.2 硬盘的性能指标

4.2.3 硬盘的选购


4 2 1

4.2.1 硬盘概述

硬盘—般由多个盘片固定在一个公共的转轴上,构成盘片组。微机上用的硬盘采用的是温彻斯特技术,它把硬盘驱动电机和读写磁头等组装并封装在一起,称为温彻斯特驱动器。


4 2 2

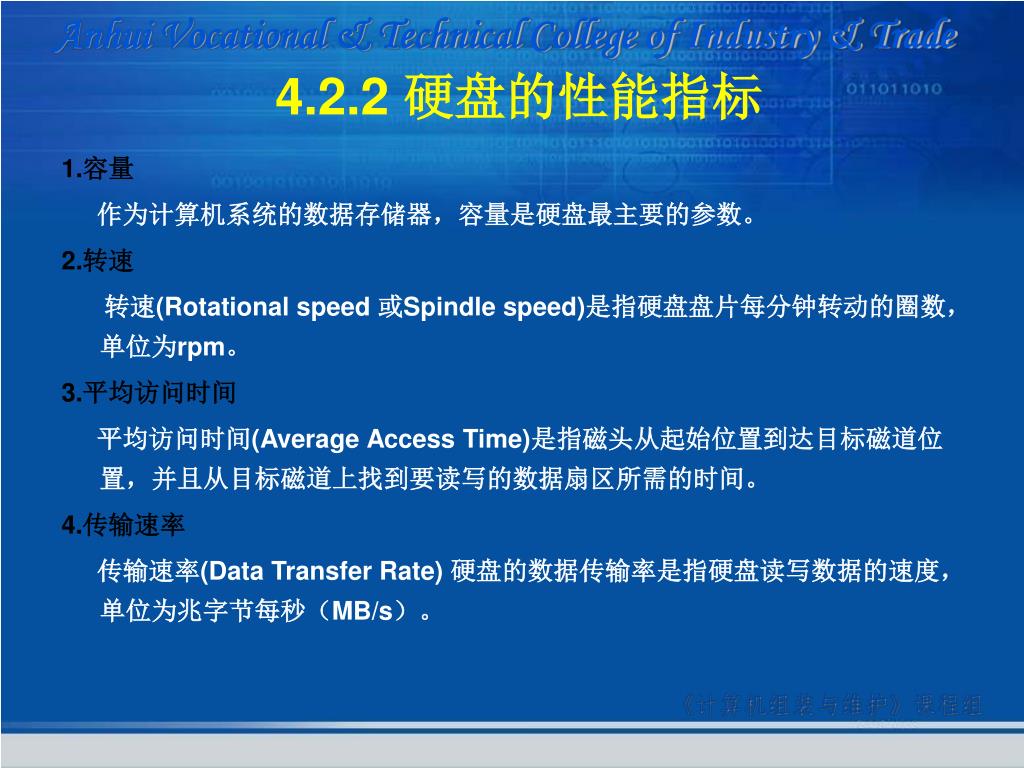

4.2.2 硬盘的性能指标

1.容量

作为计算机系统的数据存储器,容量是硬盘最主要的参数。

2.转速

转速(Rotational speed 或Spindle speed)是指硬盘盘片每分钟转动的圈数,单位为rpm。

3.平均访问时间

平均访问时间(Average Access Time)是指磁头从起始位置到达目标磁道位置,并且从目标磁道上找到要读写的数据扇区所需的时间。

4.传输速率

传输速率(Data Transfer Rate) 硬盘的数据传输率是指硬盘读写数据的速度,单位为兆字节每秒(MB/s)。

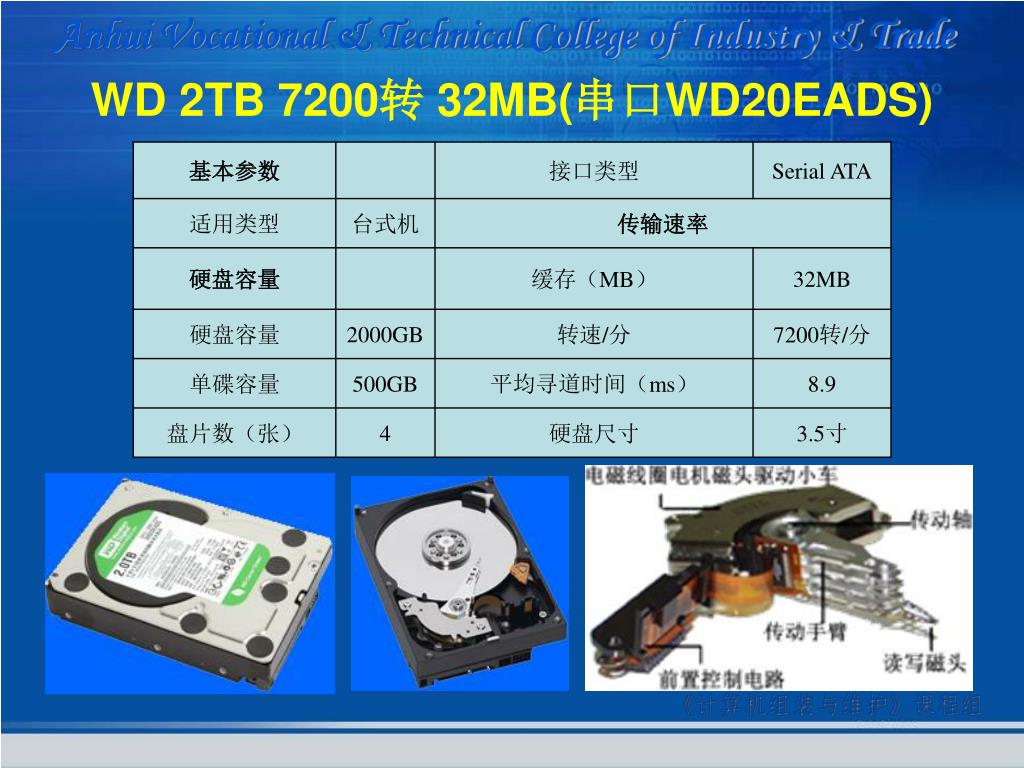

Wd 2tb 7200 32mb wd20eads

WD 2TB 7200转 32MB(串口WD20EADS)


Wd 2tb 7200 32mb wd20eads1

WD 2TB 7200转 32MB(串口WD20EADS)


4 2 3

4.2.3 硬盘的选购

1、接口

对于接口的选择,我们通常使用的都是IDE接口的硬盘,新装机的用户则更多的使用SATA接口,另一种规格就是SCSI硬盘,尽管SCSI硬盘有很多IDE硬盘无法相比的优势,但是他的生产成本导致SCSI硬盘的价格一直很昂贵,所以根本无法适合普通用户的使用。现在还有一种可选的接口规格,那就是Intel提出的Serial ATA,但是Serial ATA真正要流行起来至少还需要一些时间。

2、容量

买硬盘也不用迟疑,容量越大越好。不过我们要注意的一点是尽量购买单碟容量大的硬盘,单碟容量大的硬盘性能比单碟容量小的硬盘高。

3、速度

4、稳定性

5、缓存

6、质保


4297295

4.3 光盘与光驱

4.3.1 光盘

4.3.2 光驱

4.3.3 刻录机


4 3 1

4.3.1 光盘

光盘是用来存储大量数据的存储介质,主要有CD-ROM光盘和DVD-ROM光盘

1、CD-ROM光盘

是只能读出数据不能写入的光盘,是最常见的一种光盘。一张CD-ROM上只有一面有数据(光亮面),表面有一层保护膜,这一面很容易划伤,要注意保护。

CD-ROM的容量不是固定的,对一片CD来说,它有一个最大容量。CD-ROM有两种尺寸,即12厘米和8厘米,最常见的一种是12厘米。

光盘的数据存储和硬盘是不同的,它没有簇的概念,是按轨道的方式存储的,硬盘是由一组同心圆组成,而光盘则是由一条从中心开始的渐开线组成。如果把这条线展开的话,它是一根完整的线,这条线就被称作”轨”。

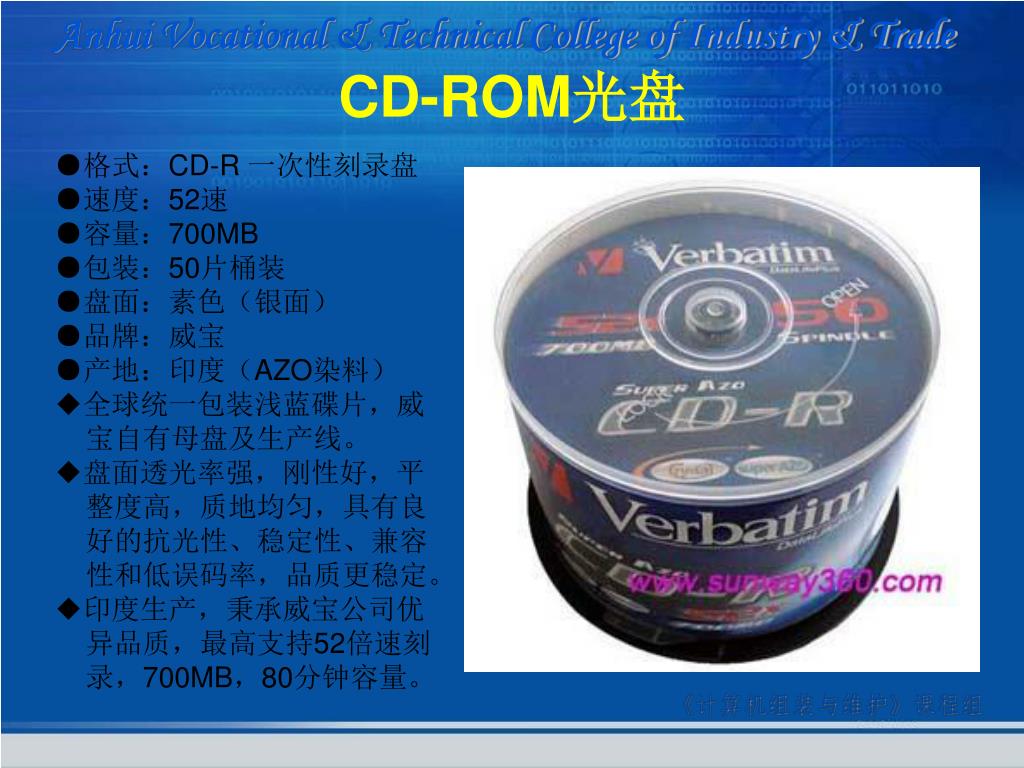

Cd rom

CD-ROM光盘

●格式:CD-R 一次性刻录盘●速度:52速●容量:700MB●包装:50片桶装●盘面:素色(银面)●品牌:威宝●产地:印度(AZO染料)

◆全球统一包装浅蓝碟片,威

宝自有母盘及生产线。◆盘面透光率强,刚性好,平

整度高,质地均匀,具有良

好的抗光性、稳定性、兼容

性和低误码率,品质更稳定。◆印度生产,秉承威宝公司优

异品质,最高支持52倍速刻

录,700MB,80分钟容量。


4 3 11

4.3.1 光盘

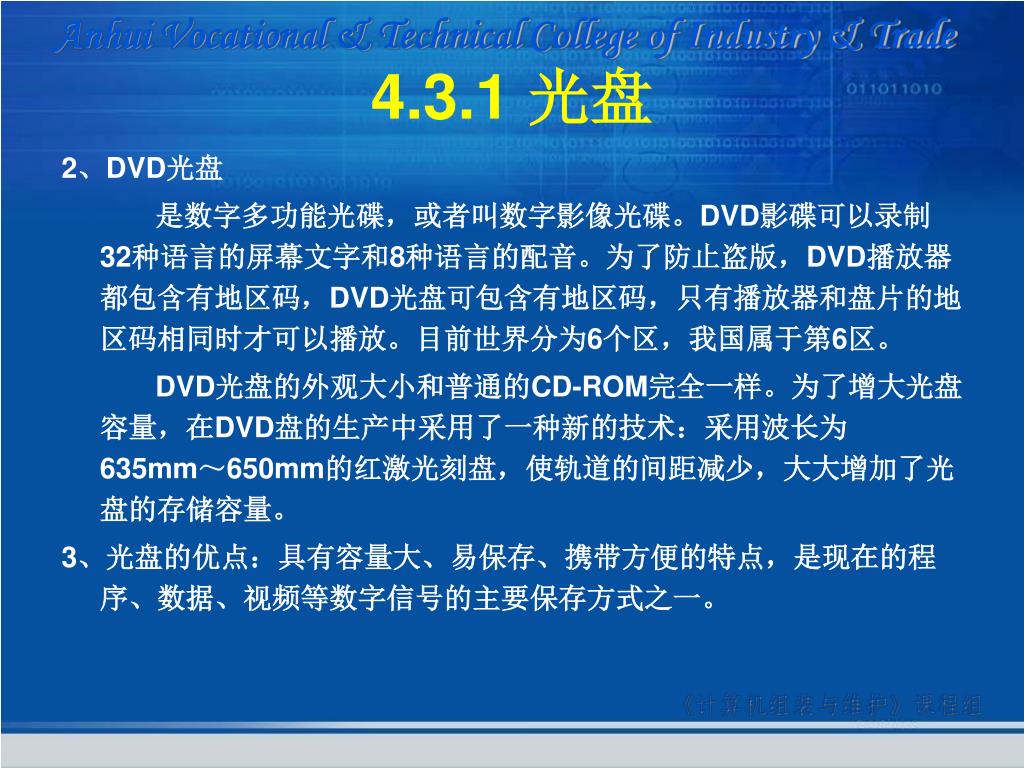

2、DVD光盘

是数字多功能光碟,或者叫数字影像光碟。DVD影碟可以录制32种语言的屏幕文字和8种语言的配音。为了防止盗版,DVD播放器都包含有地区码,DVD光盘可包含有地区码,只有播放器和盘片的地区码相同时才可以播放。目前世界分为6个区,我国属于第6区。

DVD光盘的外观大小和普通的CD-ROM完全一样。为了增大光盘容量,在DVD盘的生产中采用了一种新的技术:采用波长为635mm~650mm的红激光刻盘,使轨道的间距减少,大大增加了光盘的存储容量。

3、光盘的优点:具有容量大、易保存、携带方便的特点,是现在的程序、数据、视频等数字信号的主要保存方式之一。


Dvd rom

DVD-ROM光盘

●格式:DVD-R 一次性刻录盘●速度:16速●容量:4.7GB●包装:50片桶装●盘面:素色(白面)●品牌:威宝(Verbatim)●产地:中国

◆采用独家研发Advanced AZO染料,这种

染料的特点是进一步加强盘片抗紫外线能

力,加长盘片的耐久性,可使DVD的保存

期限长达120年,其它一般涂层DVD最多

只可保存40年;超强抗潮湿保护涂层,可

使DVD的保存期更长,资料得到更多的保

护。◆稳定性强,有效控制热能,使资料不会在

刻录过程中遗失及防止已记录的资料退化。◆低耗电读写,在刻录和读取数据时,发挥

硬件的最高速度。◆盘面透光率强,刚性好,平整度高,质地

均匀,具有良好的抗光性、稳定性、兼容

性和低误码率,速度快


4 3 2

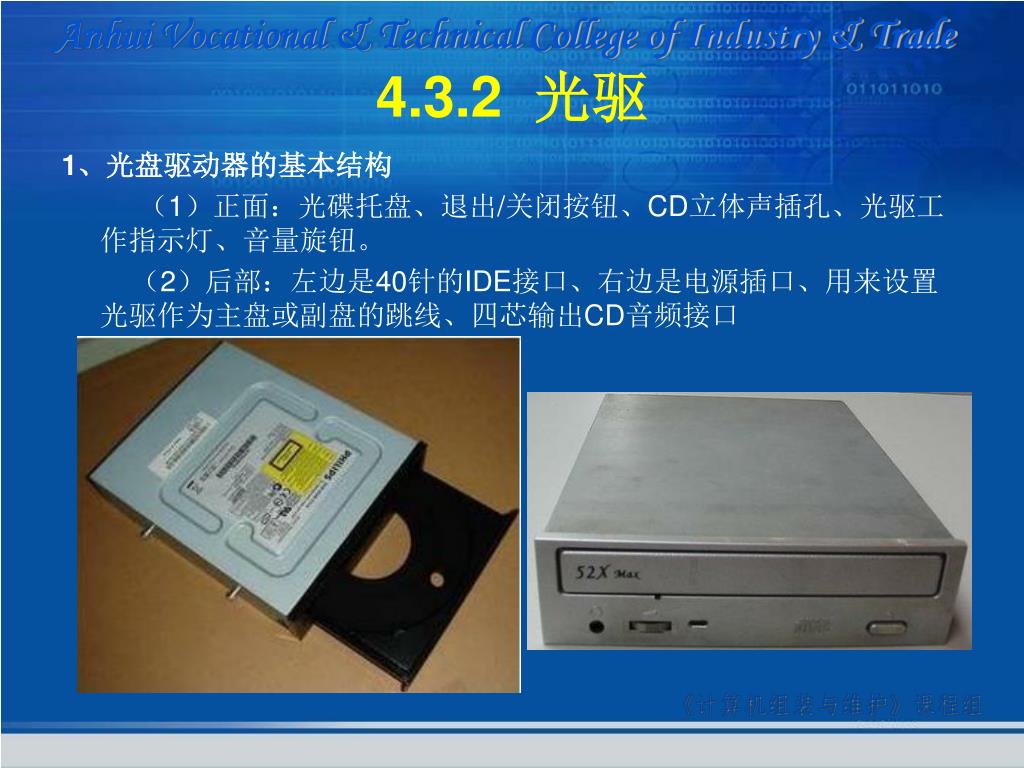

4.3.2 光驱

1、光盘驱动器的基本结构

(1)正面:光碟托盘、退出/关闭按钮、CD立体声插孔、光驱工作指示灯、音量旋钮。

(2)后部:左边是40针的IDE接口、右边是电源插口、用来设置光驱作为主盘或副盘的跳线、四芯输出CD音频接口


4 3 21

4.3.2 光驱

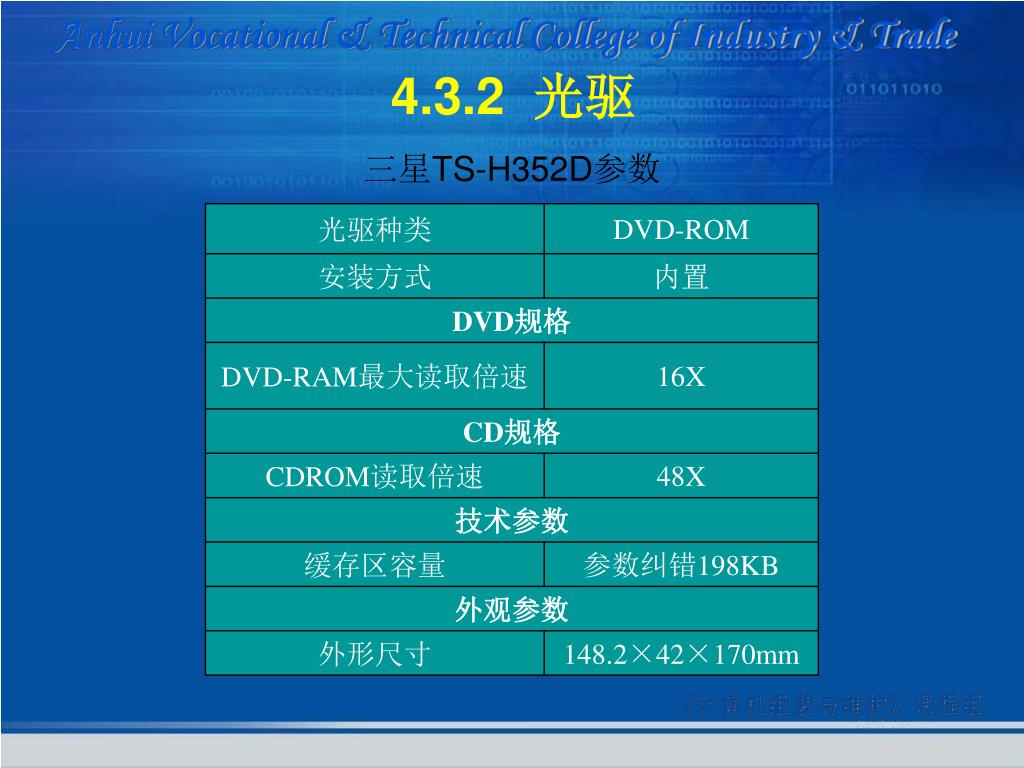

三星TS-H352D参数


4 3 22

4.3.2 光驱

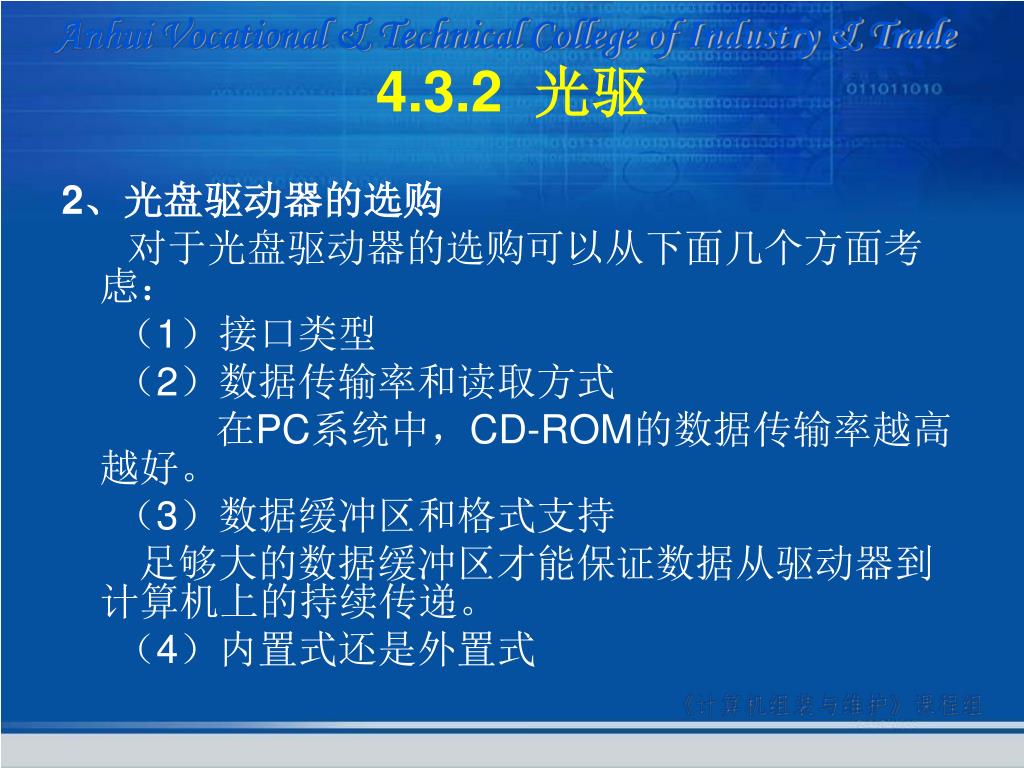

2、光盘驱动器的选购

对于光盘驱动器的选购可以从下面几个方面考虑:

(1)接口类型

(2)数据传输率和读取方式

在PC系统中,CD-ROM的数据传输率越高越好。

(3)数据缓冲区和格式支持

足够大的数据缓冲区才能保证数据从驱动器到计算机上的持续传递。

(4)内置式还是外置式


4 3 23

4.3.2 光驱

(5)容错能力

任何光驱的性能指标中都没有标出容错能力的参数,但这却是一个实在的光驱评判标准。

(6)机械问题

目前主流大厂已经都使用全钢机心来制造光驱。虽然使用钢机心的光驱成本较普通光驱要高,但寿命显著提高。

最后是光驱的噪音问题。随着主轴马达速度的提高,光驱在全速读盘时噪音很大,听起来很不舒服。为此,一些厂家采用了双油压动态避震系统来加以解决,确实效果显著。如果对噪音比较明感,在购买光驱的时候,应该注意这一点。

(7)品牌

在很多人眼里,品牌似乎标志着一个产品的质量好坏,在市场上Acer、华硕、源兴、飞利浦、索尼等都属知名品牌。这些名牌产品的质量一般都有保障。但由于CD-ROM结构大致相同,从而使得假冒产品从很多渠道进入了零售市场。

(8)售后服务

(9)其它


4 3 3

4.3.3 刻录机

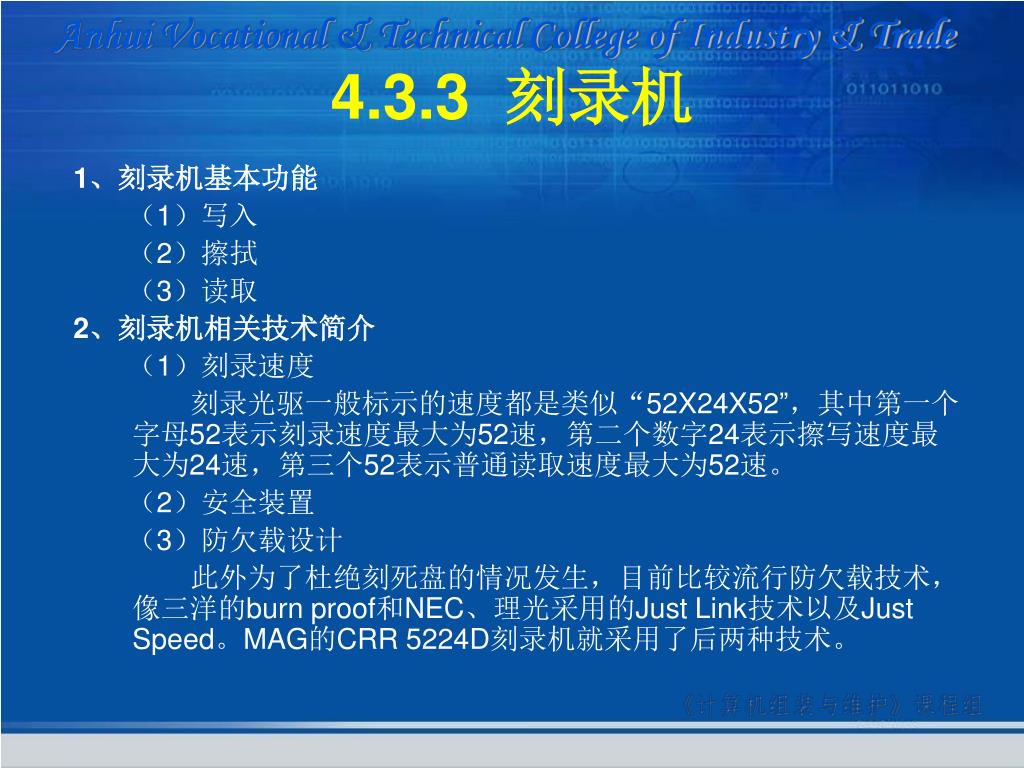

1、刻录机基本功能

(1)写入

(2)擦拭

(3)读取

2、刻录机相关技术简介

(1)刻录速度

刻录光驱一般标示的速度都是类似“52X24X52”,其中第一个字母52表示刻录速度最大为52速,第二个数字24表示擦写速度最大为24速,第三个52表示普通读取速度最大为52速。

(2)安全装置

(3)防欠载设计

此外为了杜绝刻死盘的情况发生,目前比较流行防欠载技术,像三洋的burn proof和NEC、理光采用的Just Link技术以及Just Speed。MAG的CRR 5224D刻录机就采用了后两种技术。


4 3 31

4.3.3 刻录机

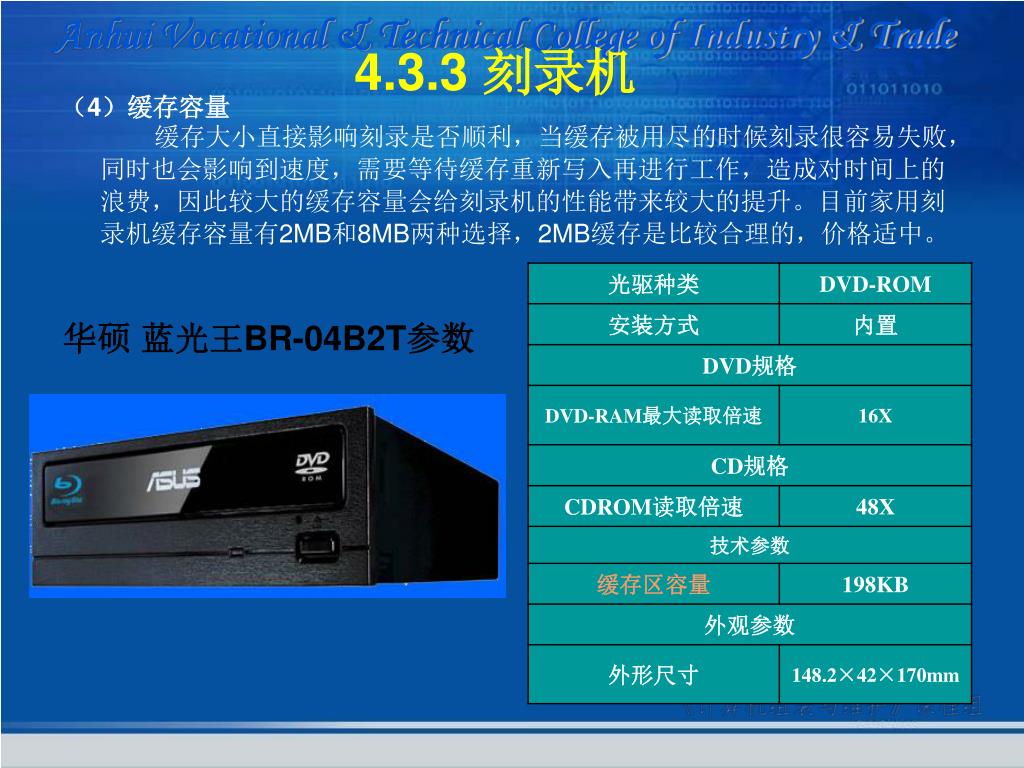

(4)缓存容量

缓存大小直接影响刻录是否顺利,当缓存被用尽的时候刻录很容易失败,同时也会影响到速度,需要等待缓存重新写入再进行工作,造成对时间上的浪费,因此较大的缓存容量会给刻录机的性能带来较大的提升。目前家用刻录机缓存容量有2MB和8MB两种选择,2MB缓存是比较合理的,价格适中。

华硕 蓝光王BR-04B2T参数


4 3 32

4.3.3 刻录机

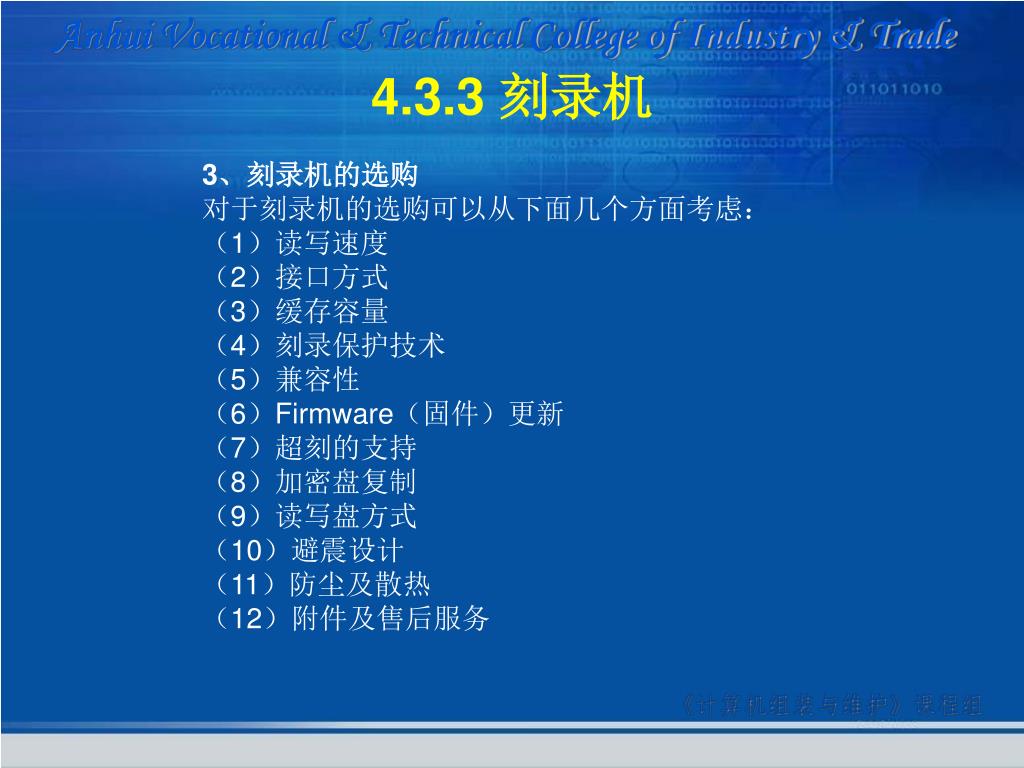

3、刻录机的选购

对于刻录机的选购可以从下面几个方面考虑:

(1)读写速度

(2)接口方式

(3)缓存容量

(4)刻录保护技术

(5)兼容性

(6)Firmware(固件)更新

(7)超刻的支持

(8)加密盘复制

(9)读写盘方式

(10)避震设计

(11)防尘及散热

(12)附件及售后服务


4 3 33

4.3.3 刻录机

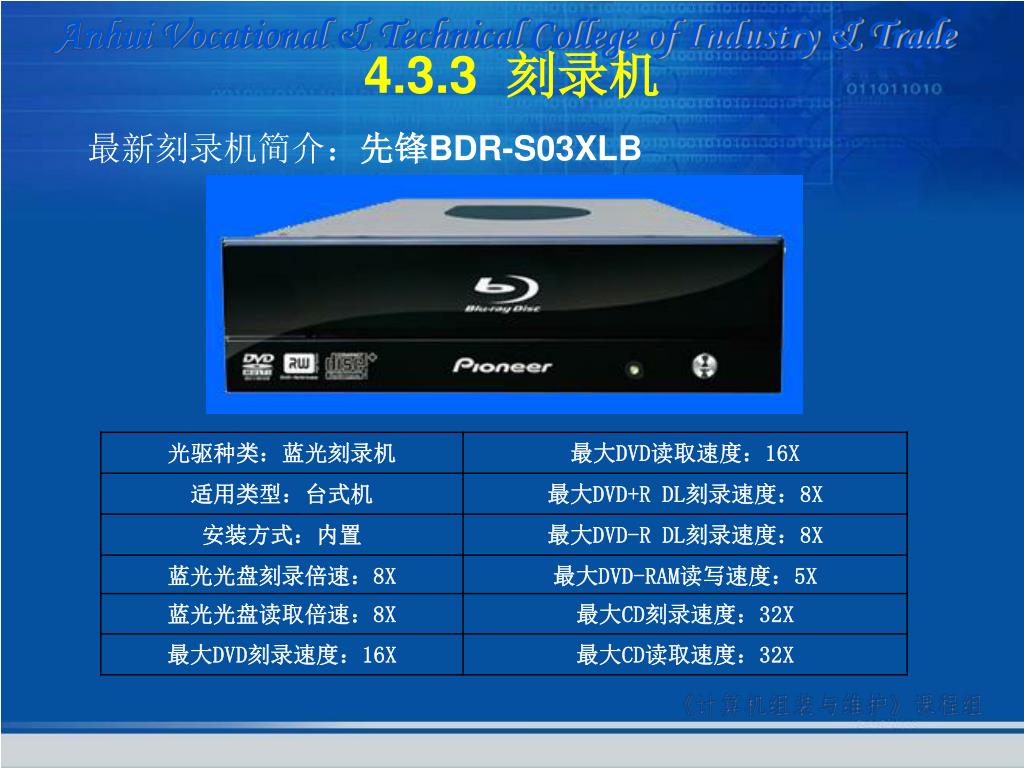

最新刻录机简介:先锋BDR-S03XLB


4297295

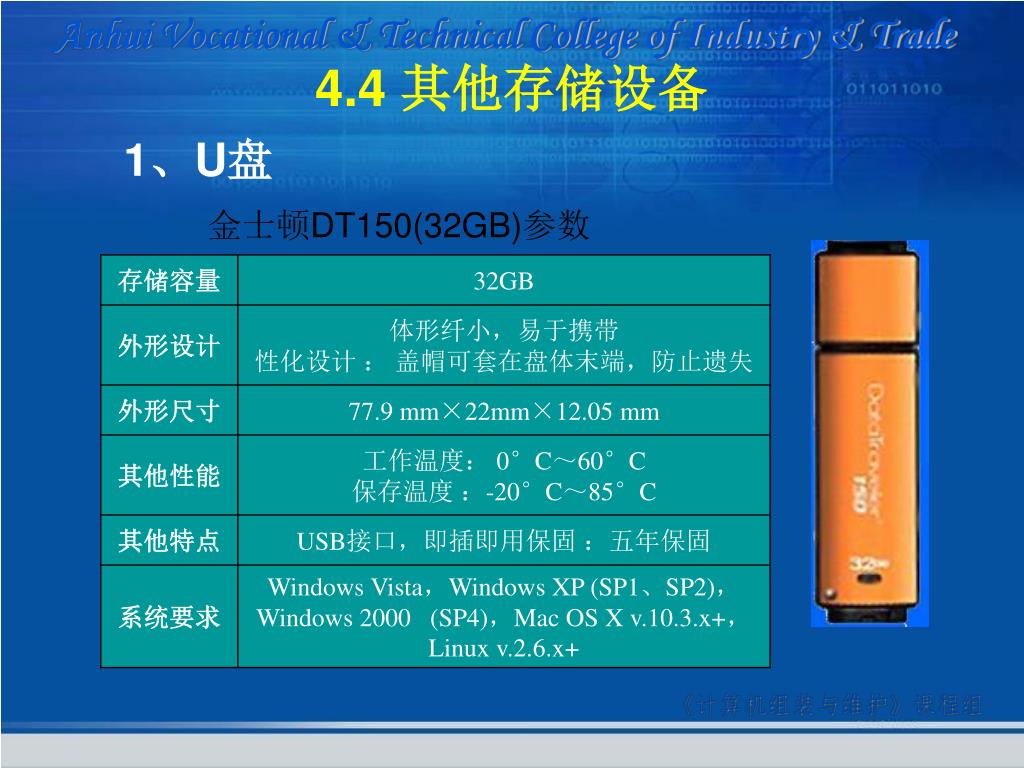

4.4 其他存储设备

1、U盘

金士顿DT150(32GB)参数


4297295

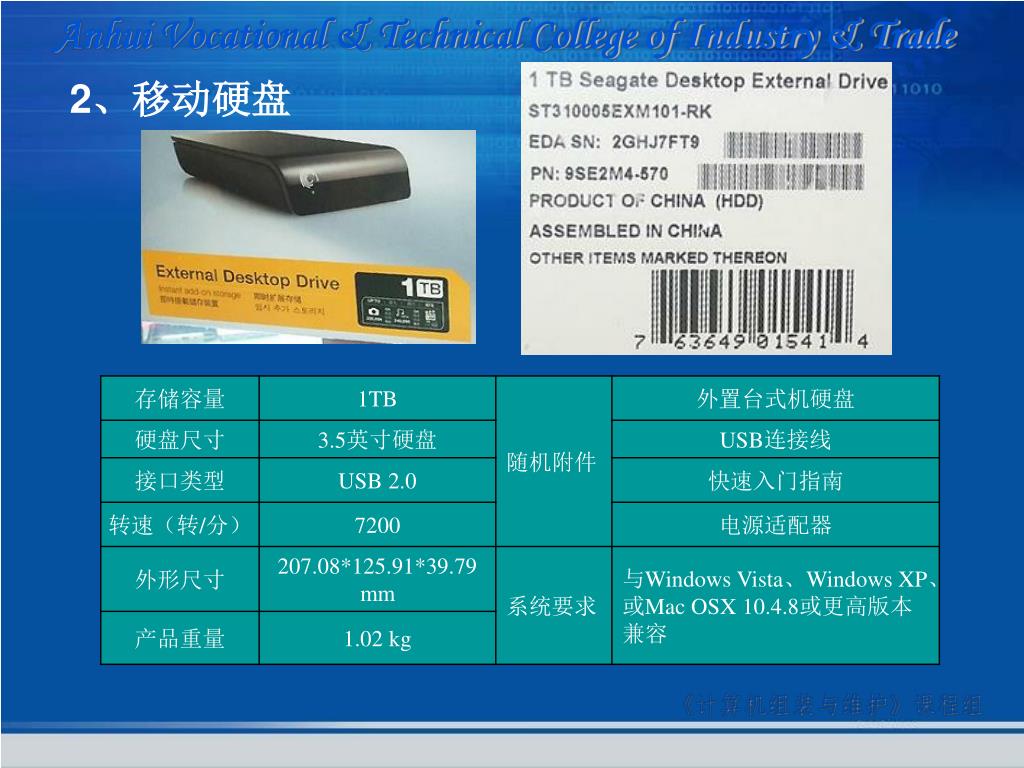

2、移动硬盘
