09. メモリ・ディスアンビギュエーション

1. 09. メモリ・ディスアンビギュエーション 五島 正裕

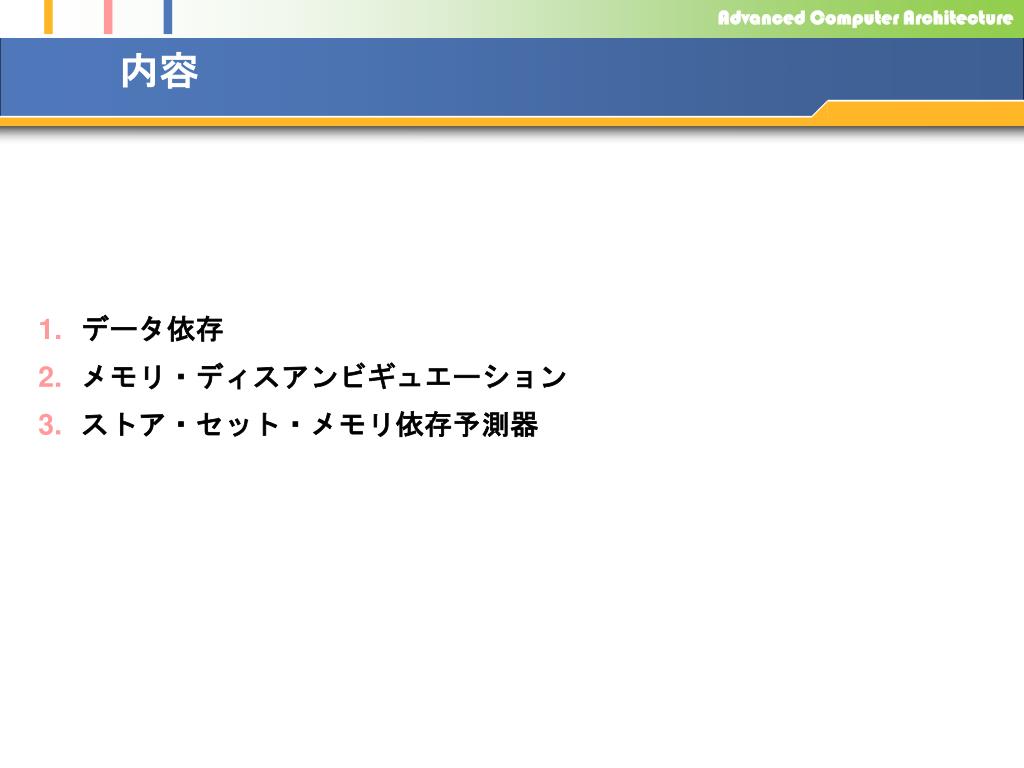

2. 内容 • データ依存 • メモリ・ディスアンビギュエーション • ストア・セット・メモリ依存予測器

3. データ依存

4. データ依存 • 制御駆動型 (control-driven) （⇔ データ駆動，data-driven） • 命令間のデータの授受は， • プログラム･オーダ上で，先行/後続の関係にある2命令が， • 同一のロケーションを参照する ことで表現 • ロケーション：レジスタ と メモリ Write add r4 = r1 + r2 add r5 = r4 + r3 Read

5. データ依存 Ip Ip Is Is time time Ip Ip Is Is time time

6. ロード/ストア命令 • ロード命令 • r[Rt] = *(r[Rs] + immediate); • ストア命令 • *(r[Rs] + immediate) = r[Rt]; op Rs Rt immediate 31 25 20 15 0

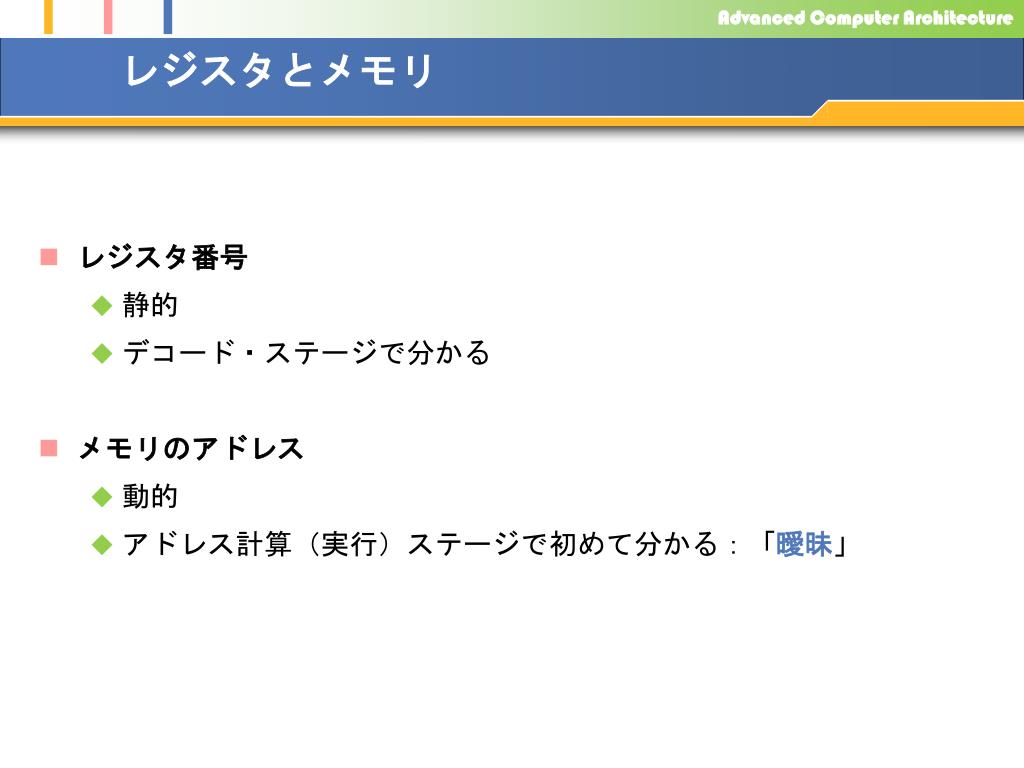

7. レジスタとメモリ • レジスタ番号 • 静的 • デコード・ステージで分かる • メモリのアドレス • 動的 • アドレス計算（実行）ステージで初めて分かる：「曖昧」

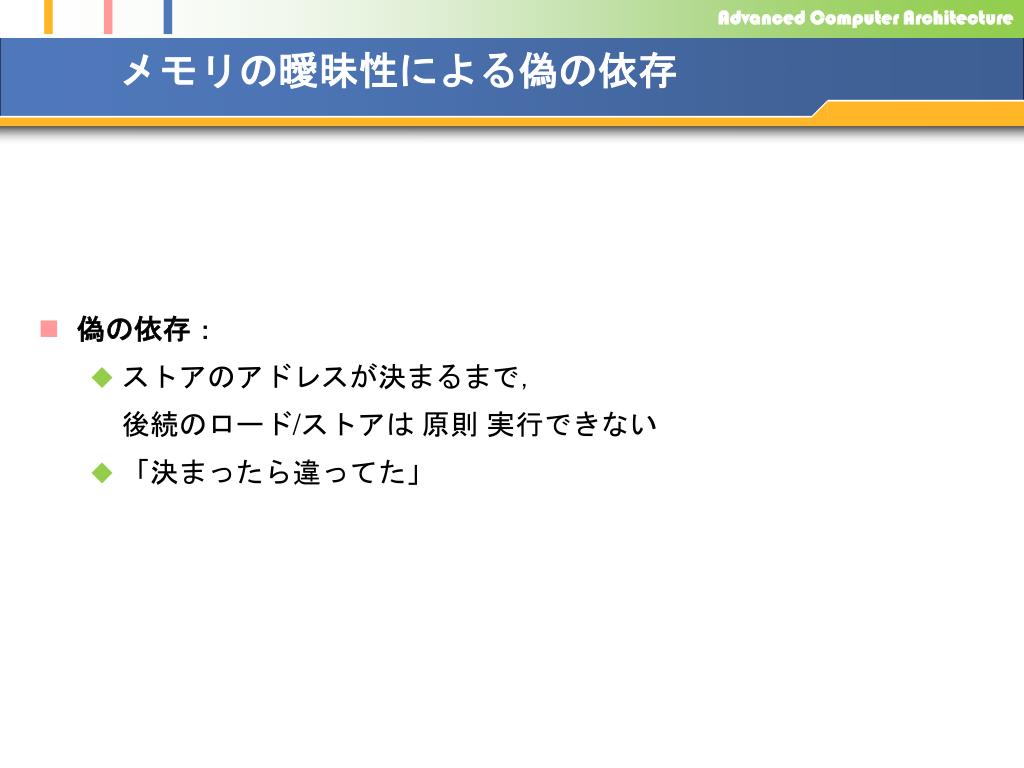

8. メモリの曖昧性による偽の依存 • 偽の依存： • ストアのアドレスが決まるまで， 後続のロード/ストアは 原則 実行できない • 「決まったら違ってた」

9. 解決法 • 防止（予防，prevention）： • ロード/ストアは in-order で • 発見 ＆ 回復 (detection & recovery)： • 依存なしと予測して out-of-order で • メモリ・オーダ違反 (memory-order violation) を発見 • 0～7% のロードがメモリ・オーダ違反 ⇒ ペナルティ • 理想 (ideal, oracle)： • IPC 最大2倍

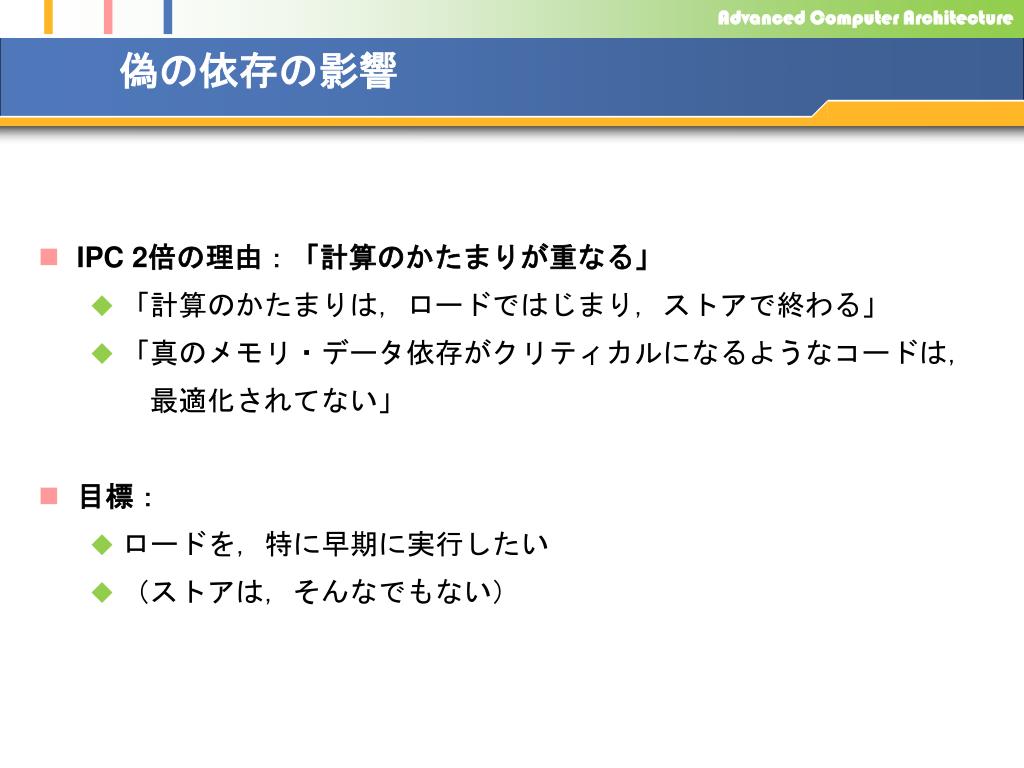

10. 偽の依存の影響 • IPC 2倍の理由：「計算のかたまりが重なる」 • 「計算のかたまりは，ロードではじまり，ストアで終わる」 • 「真のメモリ・データ依存がクリティカルになるようなコードは， 　最適化されてない」 • 目標： • ロードを，特に早期に実行したい • （ストアは，そんなでもない）

11. メモリ・ディスアンビギュエーション

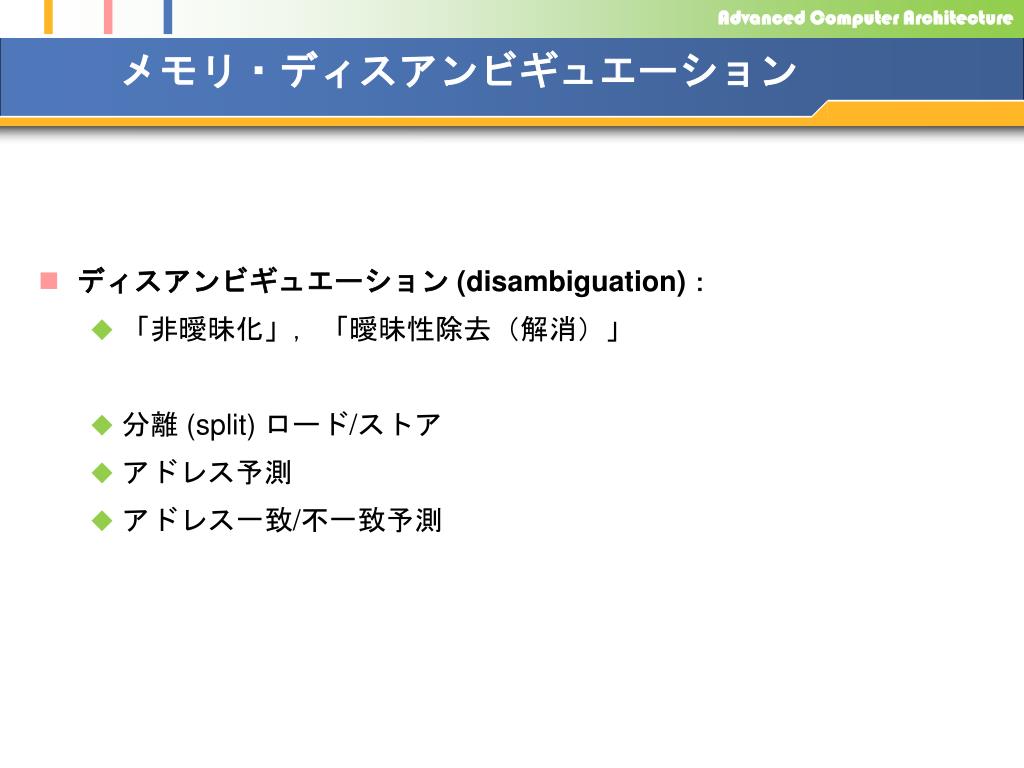

12. メモリ・ディスアンビギュエーション • ディスアンビギュエーション (disambiguation)： • 「非曖昧化」，「曖昧性除去（解消）」 • 分離 (split) ロード/ストア • アドレス予測 • アドレス一致/不一致予測

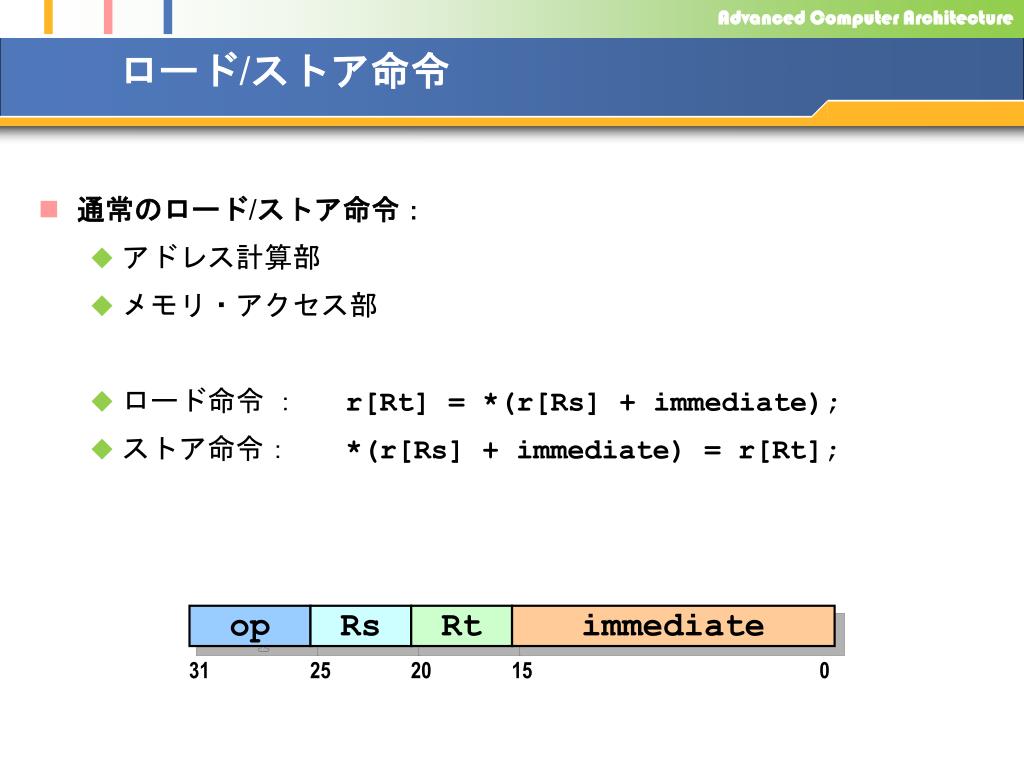

13. ロード/ストア命令 • 通常のロード/ストア命令： • アドレス計算部 • メモリ・アクセス部 • ロード命令 ： r[Rt] = *(r[Rs] + immediate); • ストア命令： *(r[Rs] + immediate) = r[Rt]; op Rs Rt immediate 31 25 20 15 0

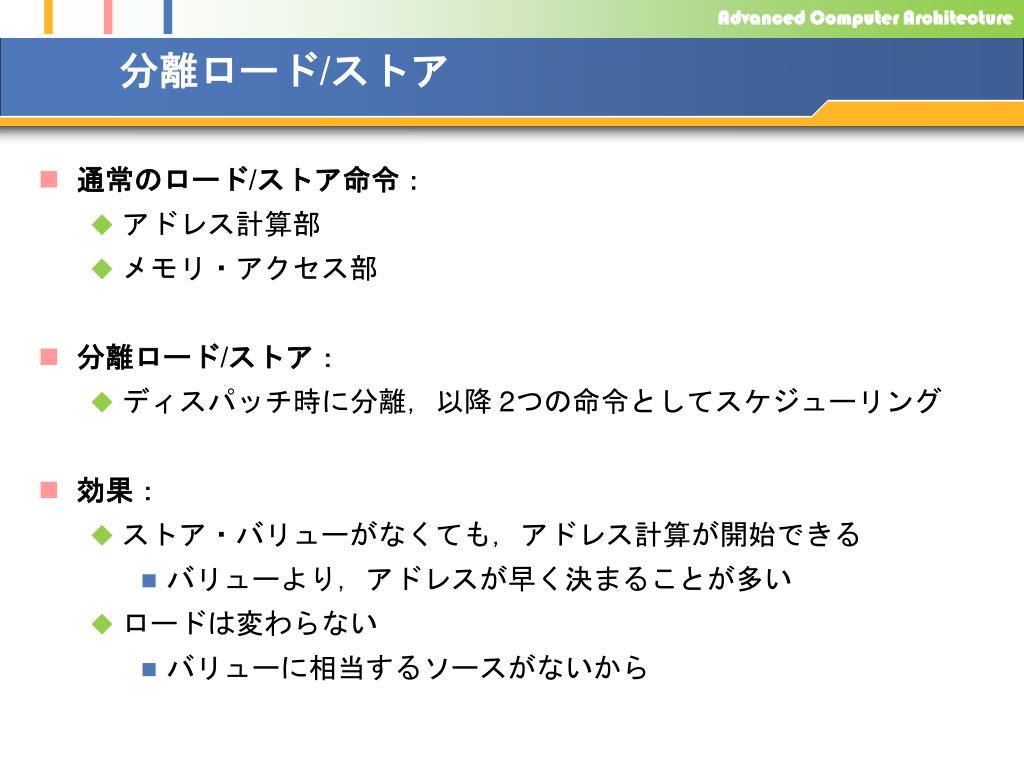

14. 分離ロード/ストア • 通常のロード/ストア命令： • アドレス計算部 • メモリ・アクセス部 • 分離ロード/ストア： • ディスパッチ時に分離，以降 2つの命令としてスケジューリング • 効果： • ストア・バリューがなくても，アドレス計算が開始できる • バリューより，アドレスが早く決まることが多い • ロードは変わらない • バリューに相当するソースがないから

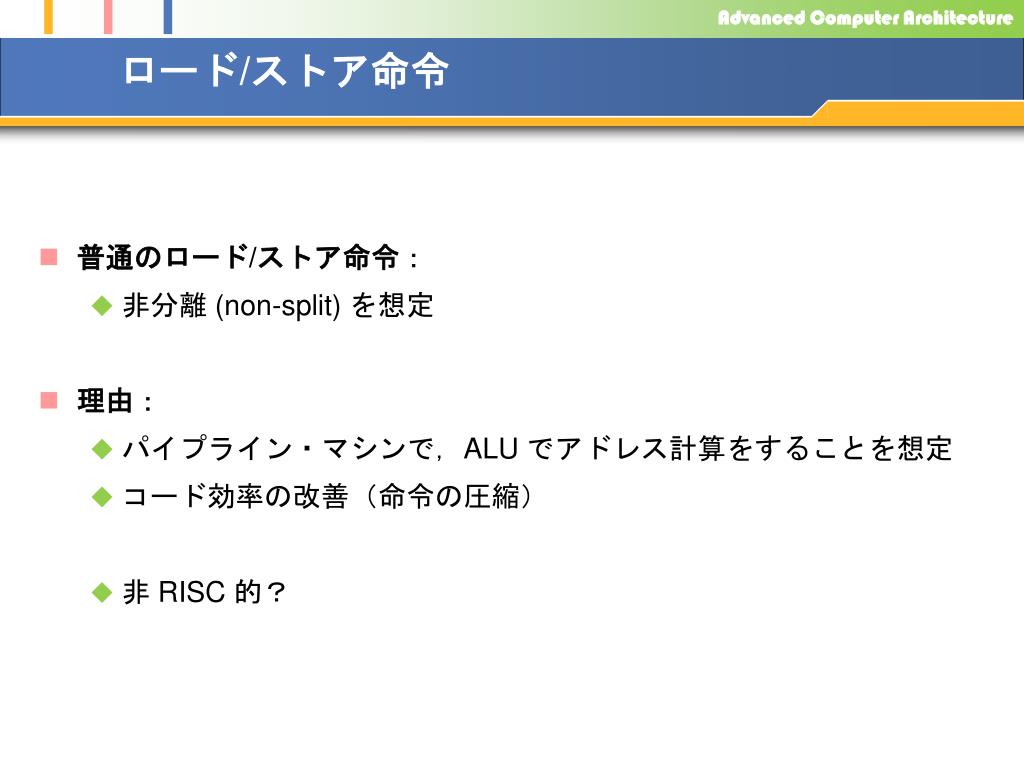

15. ロード/ストア命令 • 普通のロード/ストア命令： • 非分離 (non-split) を想定 • 理由： • パイプライン・マシンで，ALU でアドレス計算をすることを想定 • コード効率の改善（命令の圧縮） • 非 RISC 的？

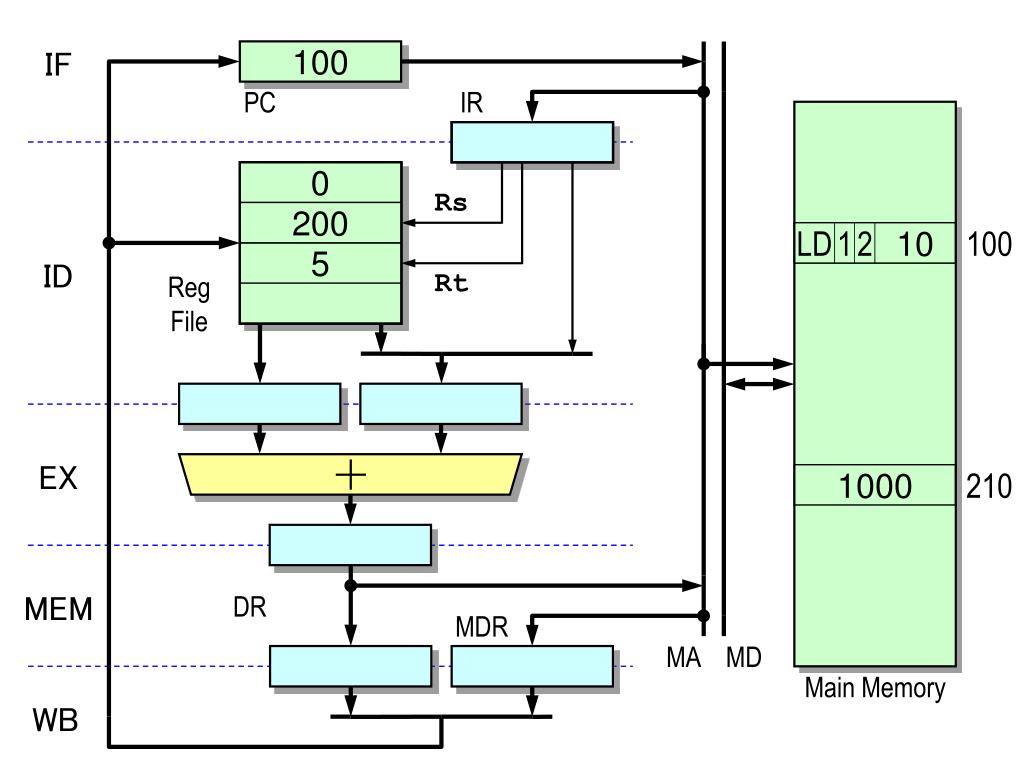

16. IF 100 PC IR 0 Rs 200 LD 1 2 10 100 5 ID Rt Reg File EX 1000 210 MEM DR MDR MA MD Main Memory WB

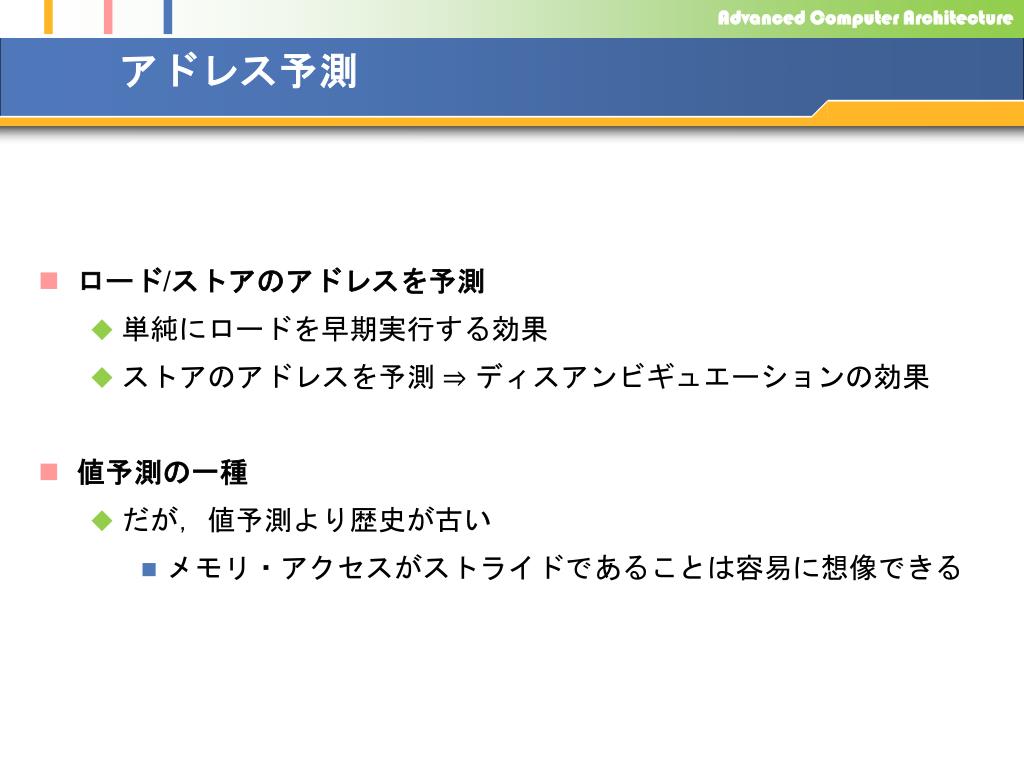

17. アドレス予測 • ロード/ストアのアドレスを予測 • 単純にロードを早期実行する効果 • ストアのアドレスを予測 ⇒ ディスアンビギュエーションの効果 • 値予測の一種 • だが，値予測より歴史が古い • メモリ・アクセスがストライドであることは容易に想像できる

18. ハードウェア • 今までの方法： • 分離ロード/ストア • アドレス予測 • 実際にアドレスの一致検出を行う • スケジューリングのために，比較器のマトリクス（行列）が必要！ • 比較器数 ≒ ½ ×（ウィンドウ・サイズ）２ • もう1つの方法： • アドレス一致/不一致予測

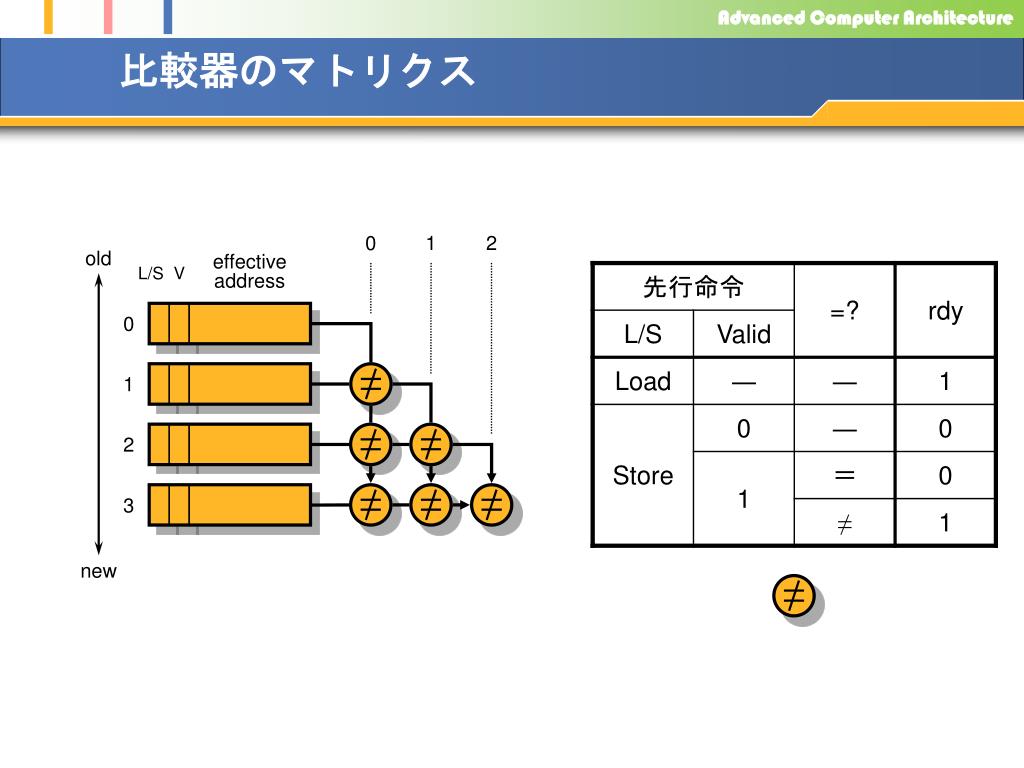

19. 比較器のマトリクス 0 1 2 old effective address L/S V 0 1 2 3 new

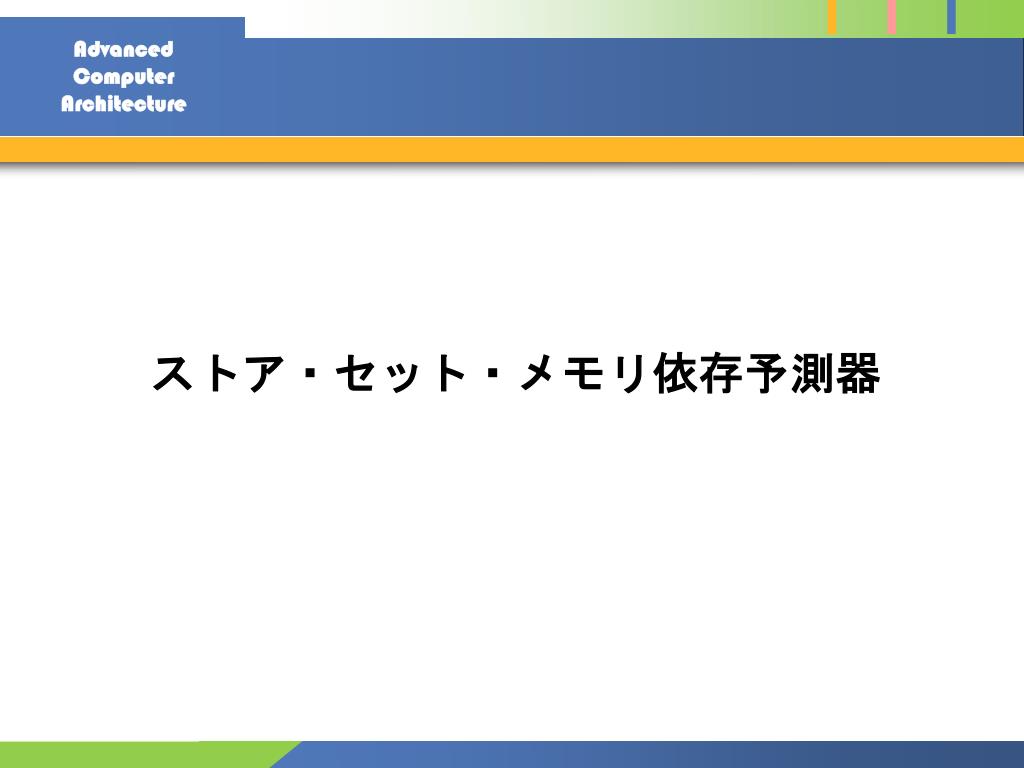

20. ストア・セット・メモリ依存予測器

21. ストア・セット • あるロードのストア・セットとは： • そのロードが依存したことがあるストアの集合 • 計算の方法：recovery-based • 最初「依存していない」としておいて， • オーダ違反 (memory-order violation) を検出して，追加 • 利用の方法： • ロードは，そのストア・セット内のストアに依存すると予測

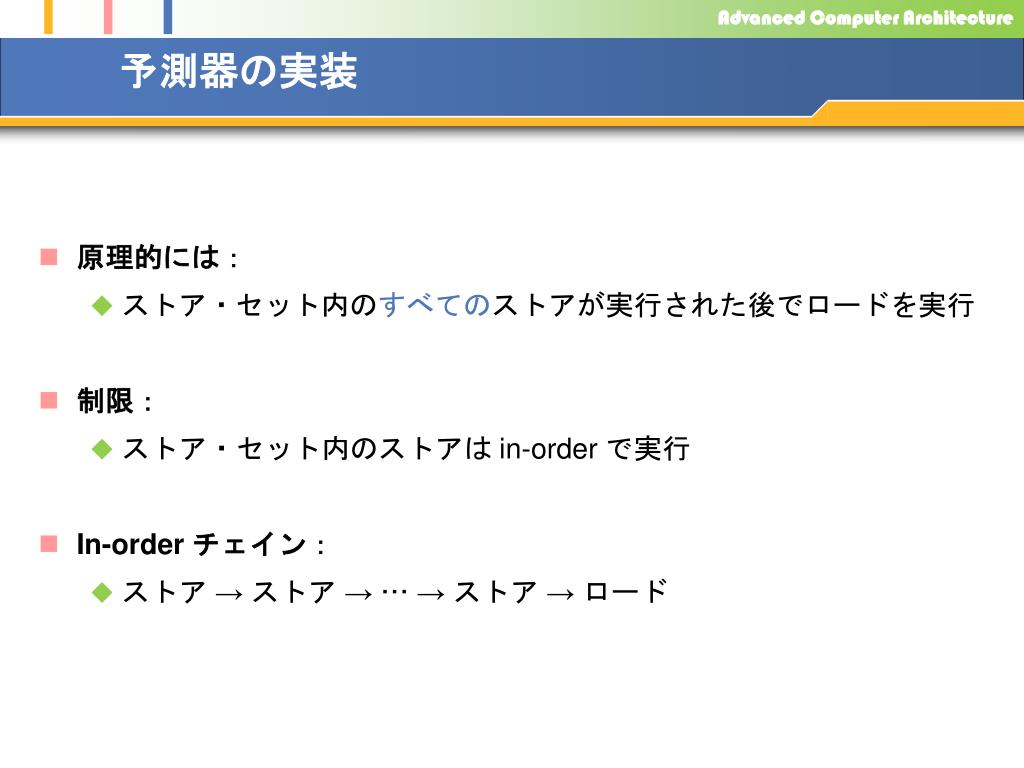

22. 予測器の実装 • 原理的には： • ストア・セット内のすべてのストアが実行された後でロードを実行 • 制限： • ストア・セット内のストアは in-order で実行 • In-order チェイン： • ストア → ストア → … → ストア → ロード

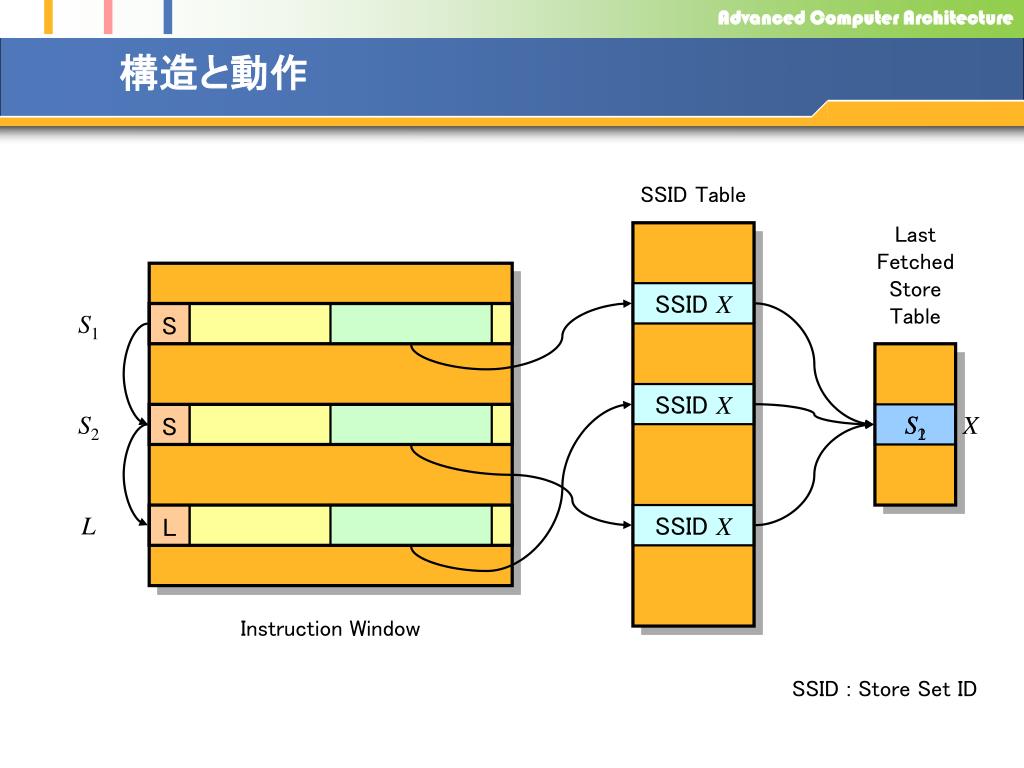

23. S S L 構造と動作 SSID Table Last Fetched Store Table SSID X S1 SSID X S2 S2 S1 X L SSID X Instruction Window SSID : Store Set ID

24. Recovery-Based • ストア・セットの計算の方法：recovery-based • 最初「依存していない」としておいて， • オーダ違反 (memory-order violation) を検出して，追加 • Violation の検出： • 比較器数 ≒（ウィンドウ・サイズ）×（発行幅） • 「教訓」： • 厳密にやるより，いい加減にやったほうがうまくいく

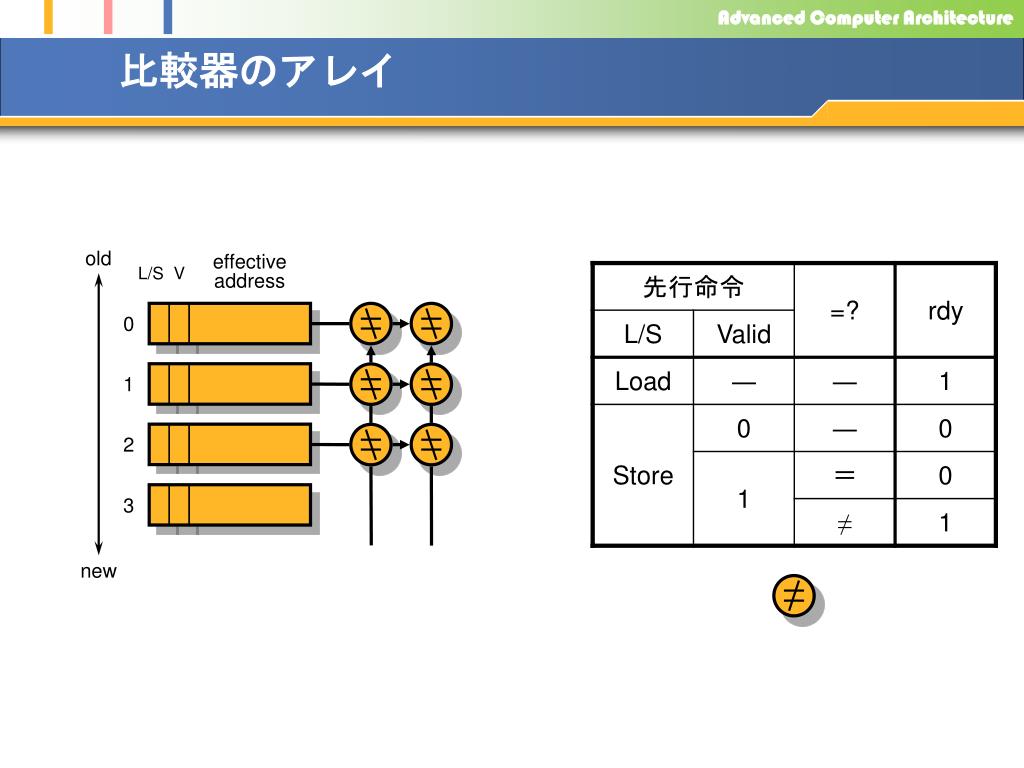

25. 比較器のアレイ old effective address L/S V 0 1 2 3 new

26. 今日のまとめ

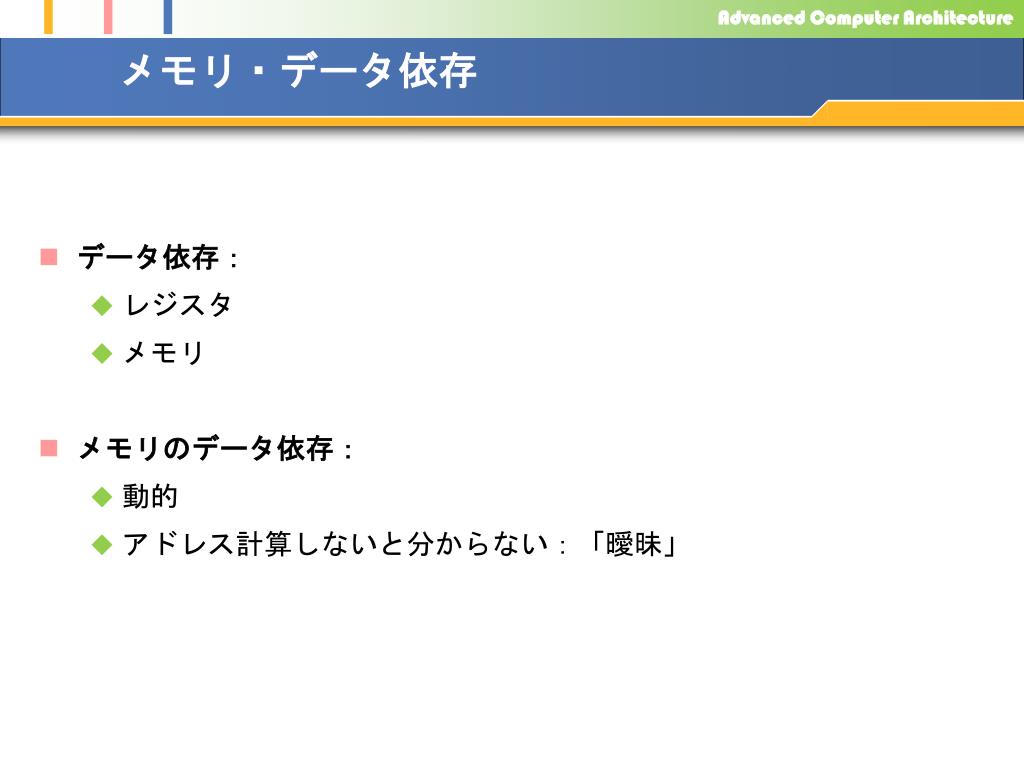

27. メモリ・データ依存 • データ依存： • レジスタ • メモリ • メモリのデータ依存： • 動的 • アドレス計算しないと分からない：「曖昧」

28. メモリ参照の曖昧性による偽の依存 • ストアのアドレスが決まるまで，後続のロード/ストアは実行できない • 保守的 (conservative) な方法： • ロード/ストアは in-order で • ロードは，特に早期に実行したい • 「計算のかたまりは，ロードではじまり，ストアで終わる」 • ストアは，そんなでもない • 真のメモリ・データ依存がクリティカルであるようなプログラムは，最適化されてない？

29. ディスアンビギュエーション • ディスアンビギュエーション（非曖昧化，曖昧性除去，解消） • 分離ロード/ストア • アドレス予測 • アドレス一致/不一致予測 • ストア・セット依存予測器

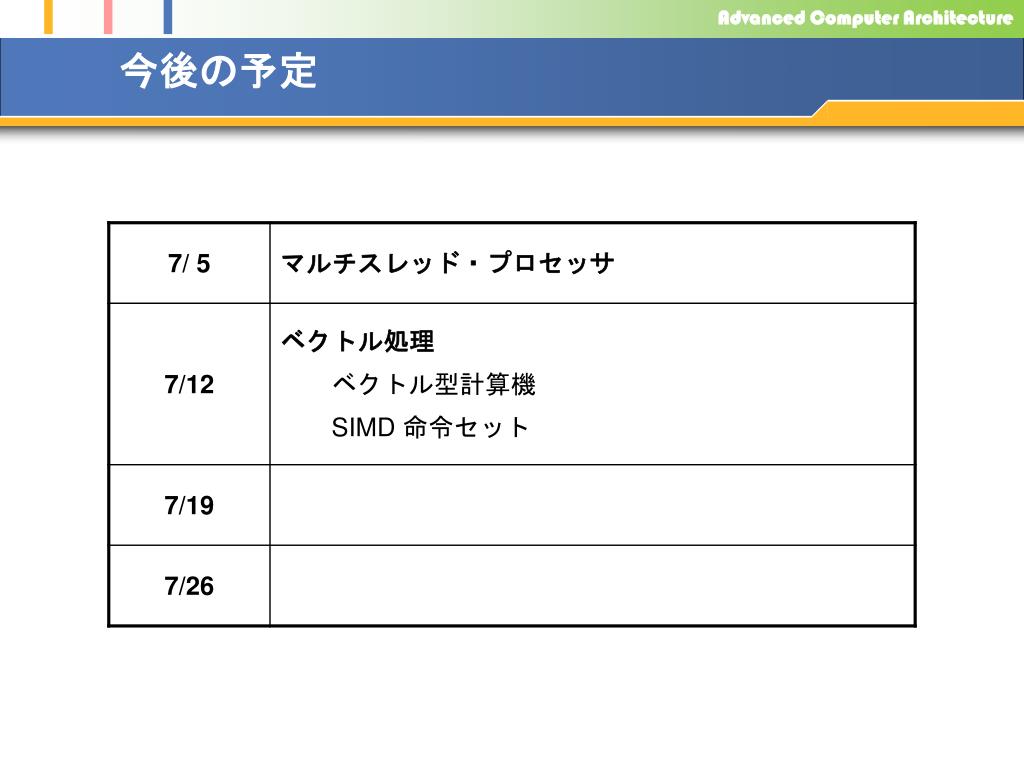

30. 今後の予定
