Progetto 2007 2008

5°B ELN

ISTITUTO TECNICO INDUSTRIALE STATALE" E. M A J O R A N A "ELETTRONICA-TELECOMUNICAZIONI - INFORMATICAVia F. Baracca, 76/86 - 10095 GRUGLIASCO (TO) - TEL. 411.33.34 - FAX 403.53.79

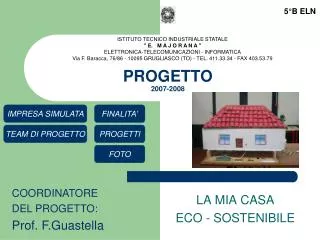

PROGETTO 2007-2008

LA MIA CASA

ECO - SOSTENIBILE

IMPRESA SIMULATA

FINALITA’

TEAM DI PROGETTO

PROGETTI

FOTO

COORDINATORE

DEL PROGETTO:

Prof. F.Guastella


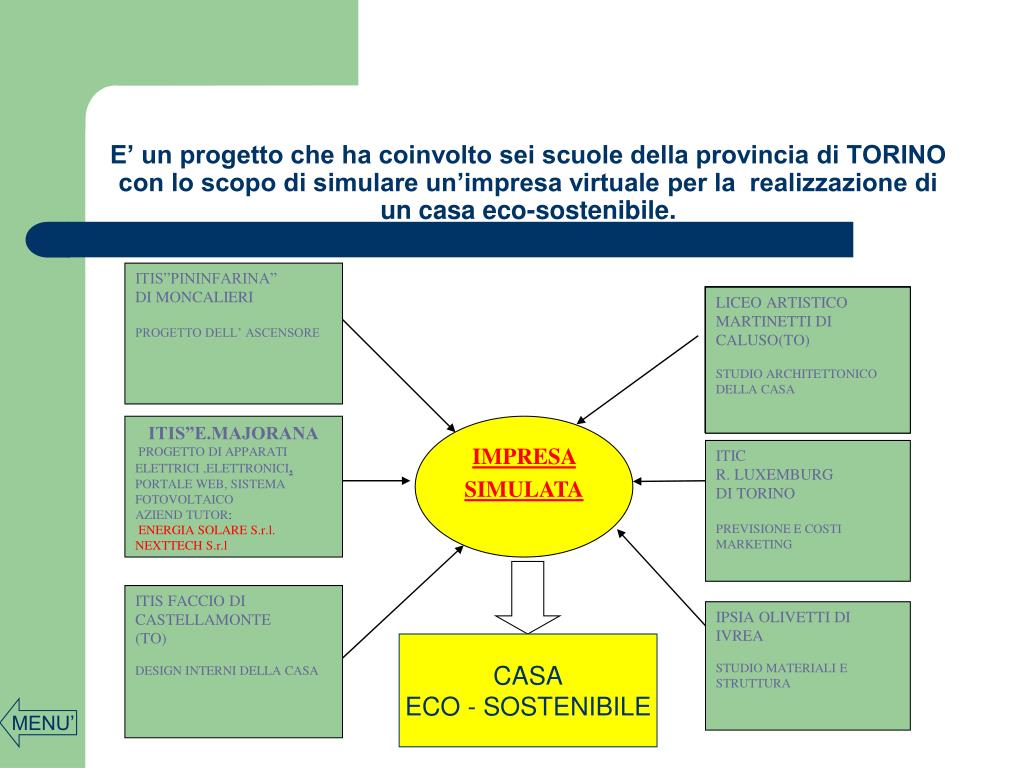

E’ un progetto che ha coinvolto sei scuole della provincia di TORINO con lo scopo di simulare un’impresa virtuale per la realizzazione di un casa eco-sostenibile.

ITIS”PININFARINA”

DI MONCALIERI

PROGETTO DELL’ ASCENSORE

LICEO ARTISTICO MARTINETTI DI CALUSO(TO)

DESIGN E STILE DELLA CARROZZERIA

AZIENDA TUTOR:

Industrie PININFARINA.

LICEO ARTISTICO MARTINETTI DI CALUSO(TO)

DESIGN E STILE DELLA CARROZZERIA

AZIENDA TUTOR:

Industrie PININFARINA.

LICEO ARTISTICO MARTINETTI DI CALUSO(TO)

DESIGN E STILE DELLA CARROZZERIA

AZIENDA TUTOR:

Industrie PININFARINA.

LICEO ARTISTICO MARTINETTI DI CALUSO(TO)

DESIGN E STILE DELLA CARROZZERIA

AZIENDA TUTOR:

Industrie PININFARINA.

LICEO ARTISTICO MARTINETTI DI CALUSO(TO)

STUDIO ARCHITETTONICO DELLA CASA

ITIS”E.MAJORANA

 PROGETTO DI APPARATI ELETTRICI ,ELETTRONICI, PORTALE WEB, SISTEMA FOTOVOLTAICO

AZIEND TUTOR:

ENERGIA SOLARE S.r.l.

NEXTTECH S.r.l

IMPRESA SIMULATA

ITIC

R. LUXEMBURG

DI TORINO

PREVISIONE E COSTI MARKETING

ITIS FACCIO DI

CASTELLAMONTE

(TO)

DESIGN INTERNI DELLA CASA

IPSIA OLIVETTI DI IVREA

STUDIO MATERIALI E

STRUTTURA

CASA

ECO - SOSTENIBILE

MENU’


Team di progetto della classe 5 b eln tlc dell itis majorana

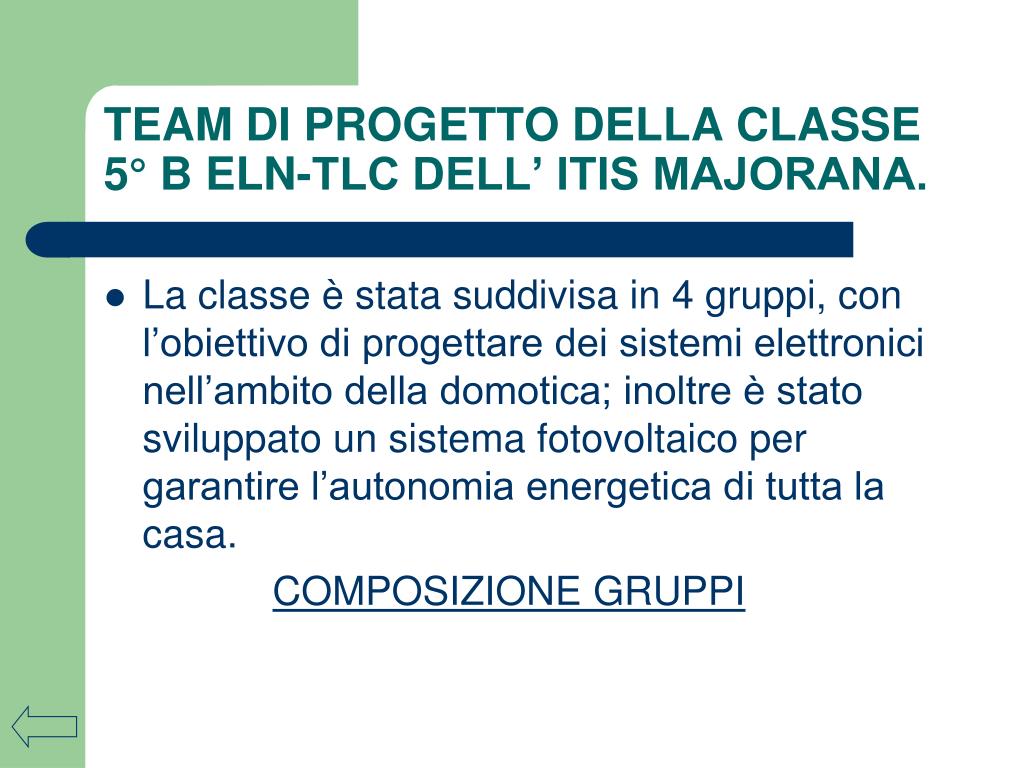

TEAM DI PROGETTO DELLA CLASSE 5° B ELN-TLC DELL’ ITIS MAJORANA.

  • La classe è stata suddivisa in 4 gruppi, con l’obiettivo di progettare dei sistemi elettronici nell’ambito della domotica; inoltre è stato sviluppato un sistema fotovoltaico per garantire l’autonomia energetica di tutta la casa.

    COMPOSIZIONE GRUPPI


SISTEMA MAJORANA.DI SICUREZZA

E CONTROLLO CONSUMO

Di Modugno Captano Sciara Paradiso

5^B

PRODUZIONE

DI ENERGIA ELETTRICA

CON SISTEMA

FOTOVOLTAICO

BolzonaroCutrì ,La Perna , Sardo

5^B

POMPAGGIO DI ACQUA CON

PANNELLI FOTOVOLTAICI

GRUPPO 5^F

SITO WEB

DI MODUGNO

5^B

PROGETTI

:

SISTEMA DI AUTOMAZIONE

SERRANDE

Cecchini CritelliPavan Ponzo

5^B

SISTEMA DI ILLUMINAZIONE

Caracciolo Macario Sticca

5^B

MENU’


Progetti sviluppati dalla 5 b
PROGETTI SVILUPPATI DALLA 5^B : MAJORANA.

SONO STATI STUDIATI 4 TIPI DI PROGETTI:

  • ISTALLAZIONE PANNELLO FOTOVOLTAICO;

  • SISTEMA DI SICUREZZA;

  • IMPIANTO LUCE CONTROLLATO ELETTRONICAMENTE PER IL RISPARMIO ;

  • ISTALLAZIONE SERRANDE AUTOMATICHE PER IL CONTROLLO DELLA LUMINOSITA’INTERNA;

MENU’


Istallazione fotovoltaico
ISTALLAZIONE FOTOVOLTAICO: MAJORANA.

  • IL GRUPPO n°1COMPOSTO DA:

    Bolzonaro,La Perna,Cutrì,Sardo.

    HA SVILUPPATO IL PROGETTO CON LO SCOPO DI GARANTIRE ENERGIA ELETTRICA , ATTRAVERSO UN SISTEMA FOTOVOLTAICO, STUDIANDO IL MODO DI RISPARMIARE ATTRAVERSO UNA OCULATA SCELTA DEGLI ELETTRODOMESTICI IN CLASSE A .

COMPONENTI UTILIZZATI


Il termine fotovoltaico deriva da photo luce e voltaico elettricita

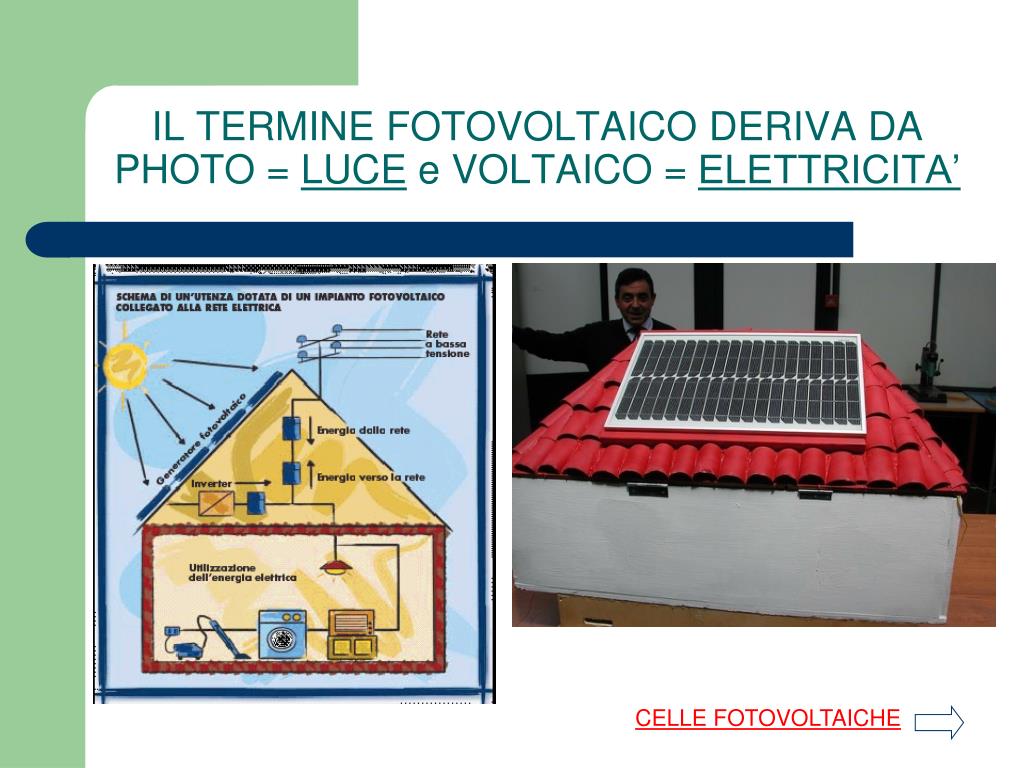

IL TERMINE FOTOVOLTAICO DERIVA DA PHOTO = MAJORANA.LUCEe VOLTAICO = ELETTRICITA’

CELLE FOTOVOLTAICHE


Le celle fotovoltaiche
Le celle fotovoltaiche MAJORANA.

Utilizzando un materiale fotosensibile come il SILICIO MONO CRISTALLINO utilizzato nella nostra abitazione, che reagisce all’irradiamento solare e produce ENERGIA ELETTRICA per la casa. Inoltre esistono esiste il SILICIO AMORFO e SILICIO POLICRISTALLINO.



La casa sostenibile
La casa sostenibile MAJORANA.

  • prototipo completo costruito in laboratorio


STUDIO DEI DISEGNI DELLA CASA PER LA SCELTA DELLA POSIZIONE PIU’ IDONEA ALLA RESA ELETTRICA DEL’IMPIANTO

Prospetto sud utilizzato per l’installazione dei pannelli F.V.


Il tetto della casa reale, per motivi architettonici non potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

La facciata in questione sarà illuminata dai raggi solari durante tutta la giornata.Abbiamo scelto di installare pannelli monocristallini che assicurano più alte prestazioni rispetto a quelli policristallini.Ogni pannello 1200mm x 500mm produce 75W a pannello.La casa ha un assorbimento di POTENZA MEDIA GIORNALIERA di 5391 KW.

La casa ideale per autoalimentarsi da sola avrà l’ausilio di un impianto fotovoltaico. Il tetto della casa reale, per motivi di esposizione solare non potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa.


Prospetto della casa con i moduli fotovoltaici installati potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUDApprossimativamente in una casa reale 1 KW costa 8000 € .Quindi con i 5391 KW necessari nella casa costerebbe 43128 €.


Esempio di sistema fotovoltaico collegato in rete
Esempio di sistema fotovoltaico collegato in rete potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD


Calcolo del numero di moduli
Calcolo del numero di moduli potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

Per soddisfare le esigenze energetiche giornaliere della casa abbiamo bisogno di:

5.000 W / 75 W = 67 PANNELI

Sono quindi necessari per avere 5391 KW almeno 67 pannelli monocristallino.

Ogni pannello è:

1.2 m / 0.5 m = 0.6 mq

Inizialmente secondo i progetti della casa la facciata disponibile era di 28 mq.

Ma con 28 mq possiamo disporre:

28 mq / 0.6 mq = 47 PANNELLI

Avanzano quindi 20 pannelli non previsti sulla facciata e quindi abbiamo disposto i rimanenti pannelli sulle ringhiere adiacenti.

Con 20 pannelli aggiuntivi abbiamo:

20 x 0.6 mq = 12 mq

Abbiamo quindi bisogno di 12 mq in più che in totale

28 mq + 12 mq = 40 mq tot

La casa sarà quindi disposta

E su una facciata avrà 67 pannelli monocristallini.


Sistema di sicurezza antifurto
sistema di sicurezza potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD ANTIFURTO

  • IL GRUPPO n°2 COMPOSTO DA:

    Di Modugno, Capuano, Sciara, Paradiso.

    HA PROGETTATO E INSTALLATO UN ANTIFURTO CHE HA LO SCOPO DI GARANTIRE SICUREZZA ALLA CASA.

SVILUPPO PROGETTO

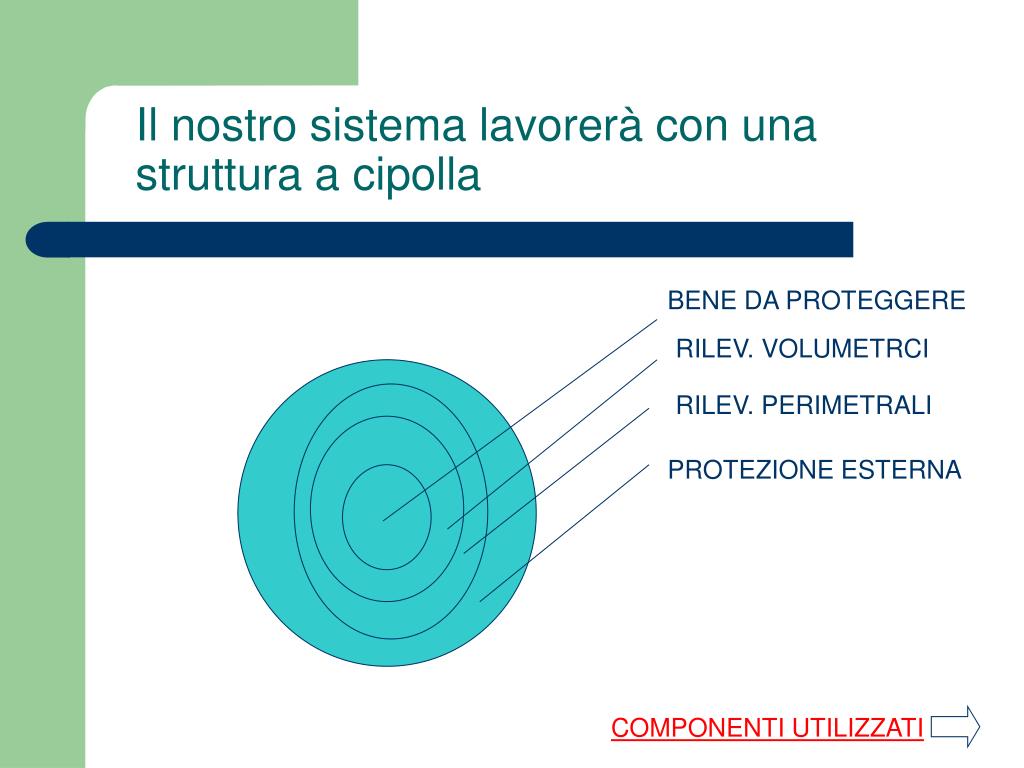

Il nostro sistema lavorer con una struttura a cipolla
Il nostro sistema lavorerà con una struttura a cipolla potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

BENE DA PROTEGGERE

RILEV. VOLUMETRCI

RILEV. PERIMETRALI

PROTEZIONE ESTERNA

COMPONENTI UTILIZZATI


Elementi utilizzati
Elementi utilizzati: potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

  • Interconnessioni e allacciamento alla rete

  • Rivelatori volumetrici

  • Rivelatori perimetrali

  • Collegamento al computer

COMPOSIZIONE SISTEMA

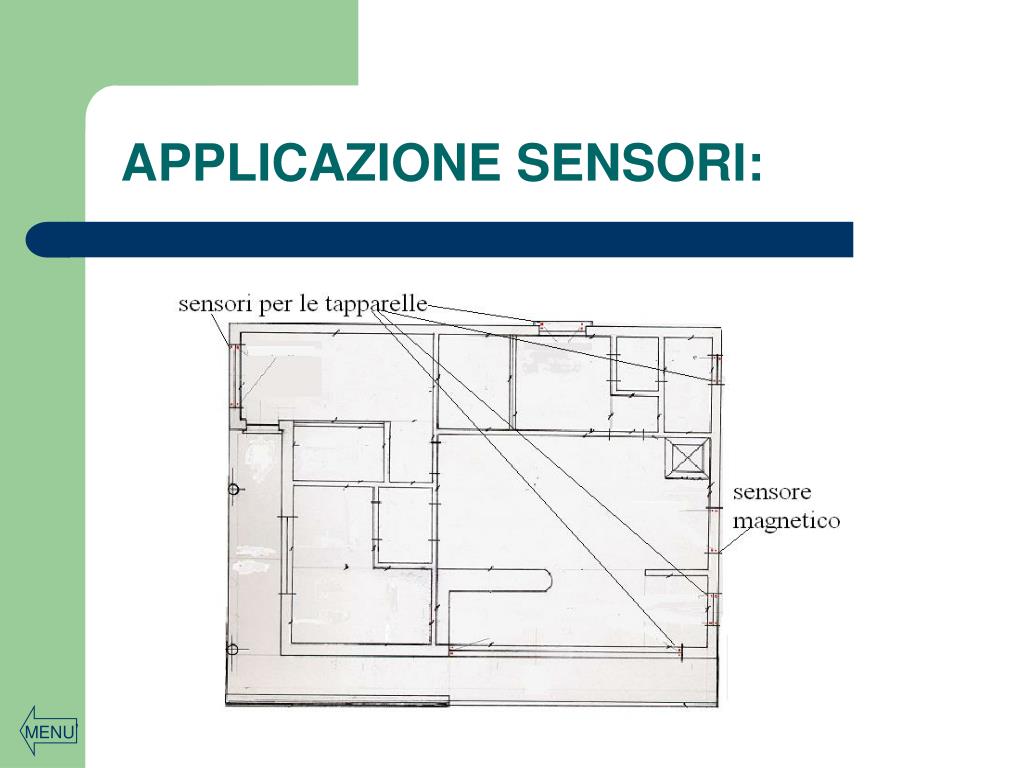

Applicazione sensori
APPLICAZIONE SENSORI: potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

MENU’


Abbiamo successivamente proceduto allo studio di
Abbiamo successivamente proceduto allo studio di: potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD

  • Gestione remota tramite VNC

  • Uso del sensore di temperatura LM35


VNC potrà accogliere l’impianto fotovoltaico che sarà quindi installato su un'unica facciata della casa con esposizione SUD


Permette di amministrare qualunque computer collegato alla Rete Internet in remoto visualizzandone il desktop proprio come se si fosse seduti dinanzi ad esso.


Per semplificare le operazioni di connessione abbiamo installato sulle macchine Hamachi, creando così una rete privata virtuale assegnando ad ogni computer della connessione un IP privato


In questa maniera abbiamo creato una VPN installato sulle macchine Hamachi, creando così una rete privata virtuale assegnando ad ogni computer della connessione un IP privato

Che cosa è la VPN?


Una VPN e' una rete virtuale che, sfruttando la rete Internet pubblica, unisce in modo sicuro e protetto le sezioni remote, consentendo l'accesso e la condivisione alle risorse hardware e software

Tramite la VPN, le sezioni remote risultano "logicamente" appartenenti alla stessa rete locale come se si trovassero fisicamente sulla stessa LAN


Istallazione serrande automatiche
ISTALLAZIONE SERRANDE AUTOMATICHE: Internet pubblica, unisce in modo sicuro e protetto le sezioni remote, consentendo l'accesso e la condivisione alle risorse hardware e software

  • IL GRUPPO n°1COMPOSTO DA:

    Ponzo, Pavan, Cecchini, Critelli.

    QUESTO PROGETTO HA LA FUNZIONE DI SIMULARE ATTRAVERSO UNA SERIE DI LED L’APERTURA E LA CHIUSURA DI SERRANDE.

COMPONENTI UTILIZZATI

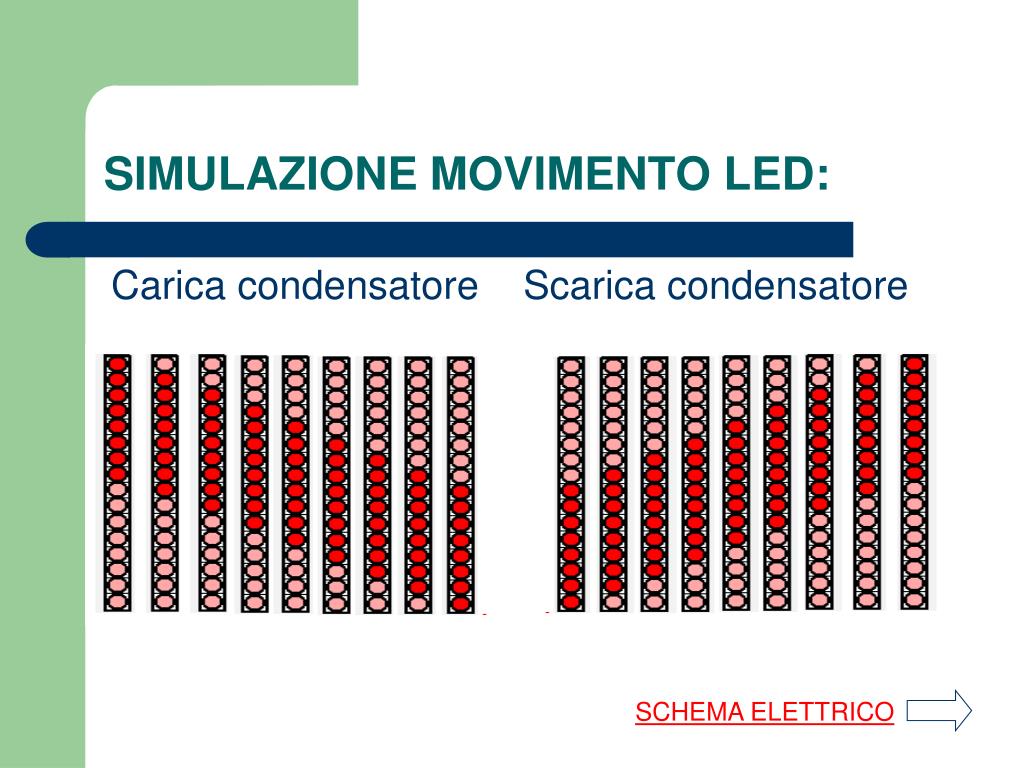

Simulazione movimento led
SIMULAZIONE MOVIMENTO LED: Internet pubblica, unisce in modo sicuro e protetto le sezioni remote, consentendo l'accesso e la condivisione alle risorse hardware e software

Carica condensatore Scarica condensatore

SCHEMA ELETTRICO


Schema elettrico electronics workbench
SCHEMA ELETTRICO ELECTRONICS WORKBENCH: Internet pubblica, unisce in modo sicuro e protetto le sezioni remote, consentendo l'accesso e la condivisione alle risorse hardware e software

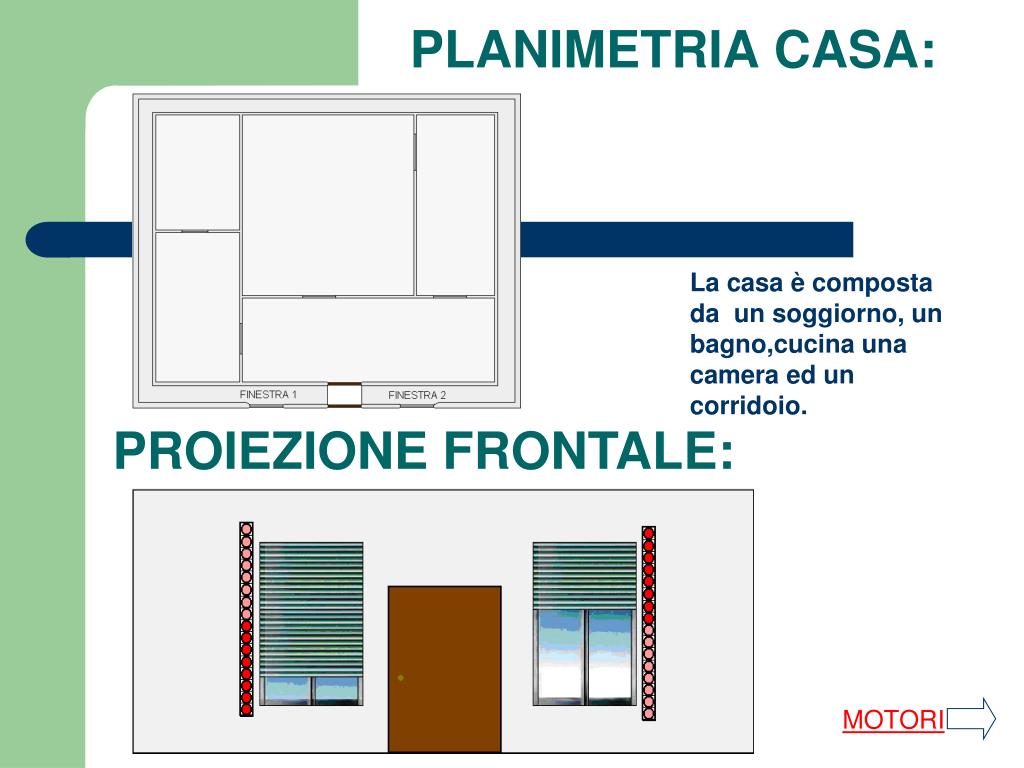

PLANIMETRIA


Planimetria casa
PLANIMETRIA CASA: Internet pubblica, unisce in modo sicuro e protetto le sezioni remote, consentendo l'accesso e la condivisione alle risorse hardware e software

La casa è composta da un soggiorno, un bagno,cucina una camera ed un corridoio.

PROIEZIONE FRONTALE:

MOTORI


MENU’


Impinto simulato in funzione
IMPINTO SIMULATO IN FUNZIONE il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

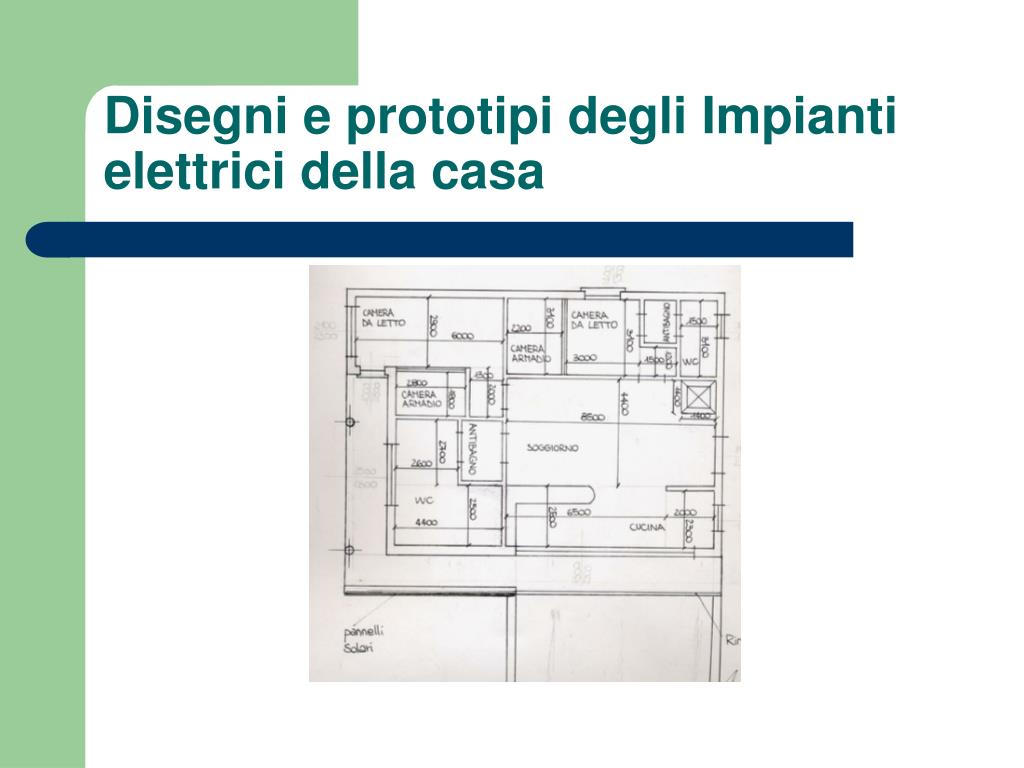

Disegni e prototipi degli impianti elettrici della casa
Disegni e prototipi degli Impianti elettrici della casa il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.


Sistema di illuminazione
SISTEMA DI ILLUMINAZIONE: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

  • IL GRUPPO n°3 COMPOSTO DA:

    Caracciolo, Macario, Sticca.

    HA SVILUPPATO TALE PROGETTO CON LA FUNZIONE DI ILLUMINARE IN MODO INTELLIGENTE ED ECONOMICO TUTTE LE STANZE DELLA CASA ECO – SOSTENIBILE.

COMPONENTI UTILIZZATI

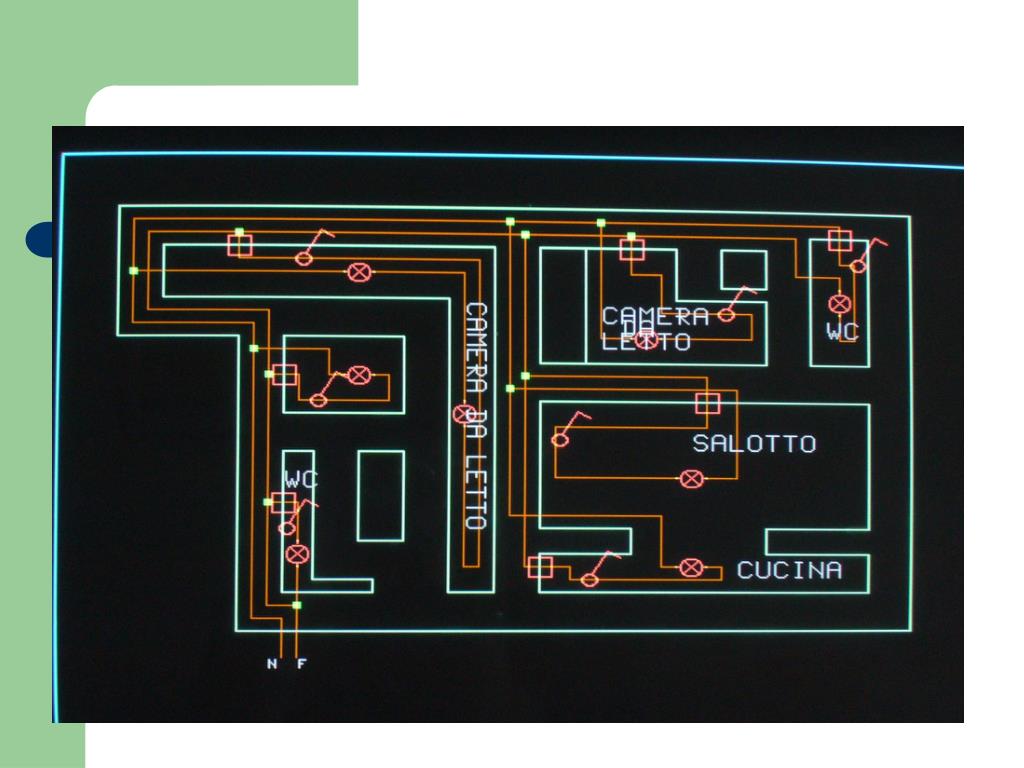

Piano terreno
Piano Terreno: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

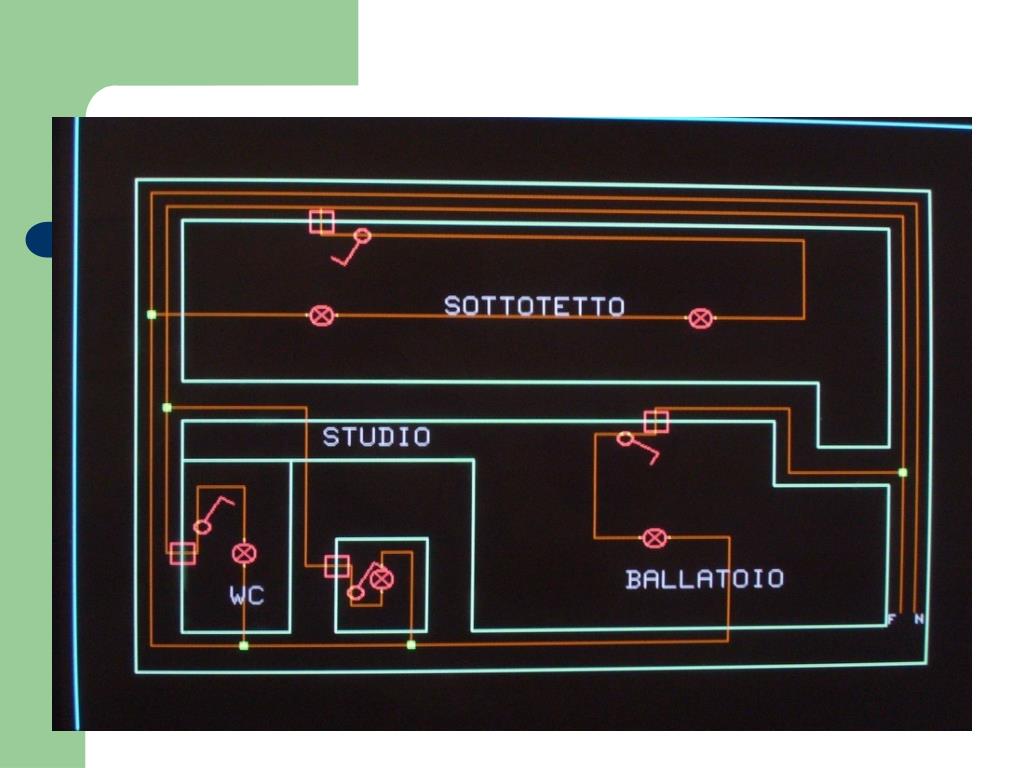

Piano primo
Piano Primo: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

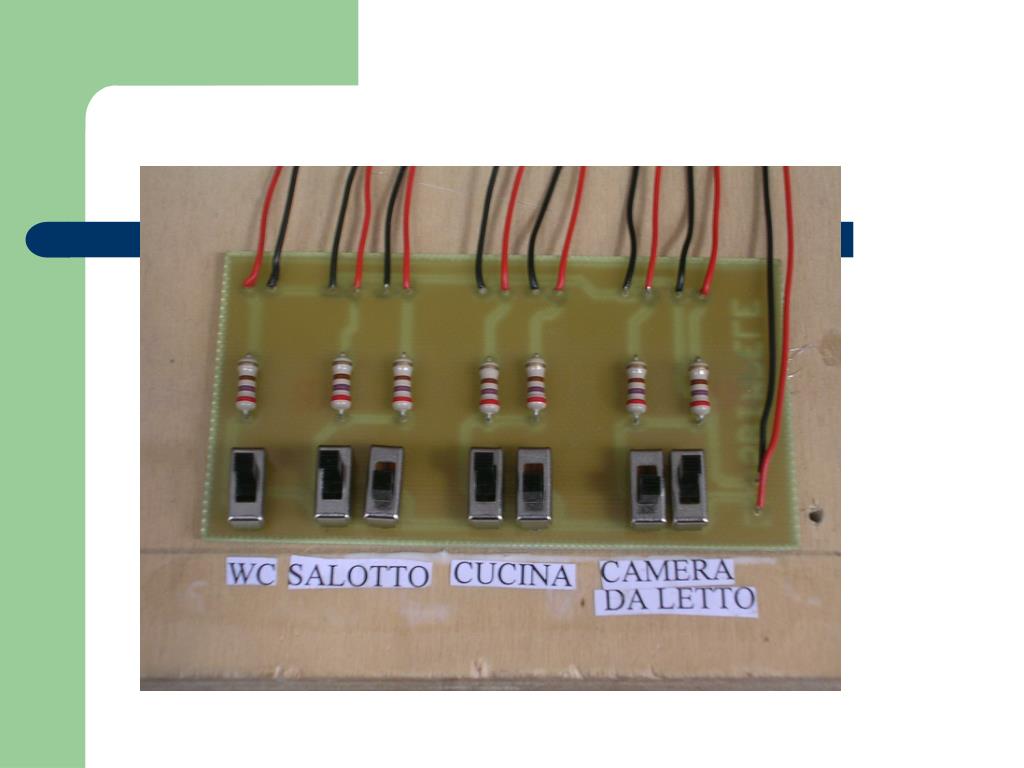

Foto dell impianto elettrico
Foto dell’impianto elettrico: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.


Crepuscolare

Crepuscolare: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

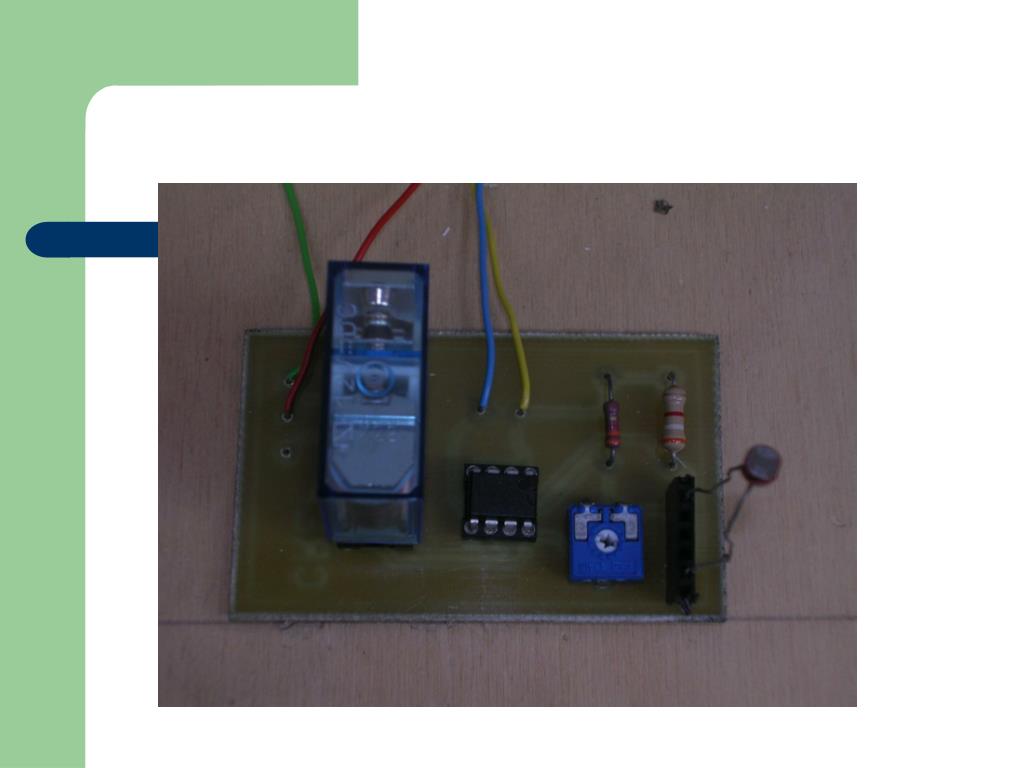

Foto del circuito crepuscolare
Foto del circuito crepuscolare: il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.


Allievi al lavoro in laboratorio fasi di montaggio del prototipo la mia casa sostenibile
Allievi al lavoro il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta. in laboratorio: fasi di montaggio del prototipola mia casa sostenibile


Progetto sviluppato dalla classe 5 f
Progetto sviluppato dalla classe 5^F il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

Impianto di pompaggio di acqua alimentato con pannelli fotovoltaici


La nostra idea
… la nostra idea !!! il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

Stringa fotovoltaica

Esempi di utilizzo

Pozzo con pompa


Schema tecnico dell’impianto di pompaggio il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

stringa

fotovoltaica

serbatoio

di accumulo

pozzo

pompa ad immersione


il nostro PROTOTIPO , realizzato in laboratorio il seguente, utilizzabile per piccole serrande di peso limitato a causa della potenza ridotta.

serbatoio

modulo

fotovoltaico

pozzo

regolatore di

carica batteria

batteria


Vantaggi dei sistemi fotovoltaici e della domotica per il risparmio energetico e il controllo della sicurezza

  • ISTALLAZIONE PANNELLI FOTOVOLTAICI;;

  • ISTALLAZIONE ANTIFURTO;

  • IMPIANTO LUCE;

  • ISTALLAZIONE SERRANDE AUTOMATICHE;

MENU’


Perch scegliere un impianto fv
Perché scegliere un impianto FV ? risparmio energetico e il controllo della sicurezza

  • Per risparmiare sulla bolletta elettrica.

  • Il calcolo del risparmio - Con questa produzione ‘ garantita' si arriva a contabilizzare il risparmio sulla bolletta e quindi l'importo della somma che verrà riconosciuta sotto forma di tariffa incentivante, ossia di rimborso spese di produzione.

  • A questo risparmio si possono aggiungere I finanziamenti locali – Riduzione ulteriore, poi, nel caso in cui si possa approfittare di incentivi locali per l'installazione degli impianti e le La detrazione fiscale – Le tariffe incentivanti, invece non sono cumulabili con le detrazioni fiscali. Per i pannelli fotovoltaici l'agevolazione prevista è pari ad una detrazione dalle imposte del 36% della spesa in 10 rate annuali di pari importo. In questo modo, come si vede, ci vogliono da quasi 15 a oltre 20 anni per ammortizzare l'investimento.

VANTAGGI


Vantaggi sistema fotovoltaico
VANTAGGI SISTEMA risparmio energetico e il controllo della sicurezza FOTOVOLTAICO:

MENU’


Vantaggi dei sistemi di controllo elettronico
vantaggi dei sistemi di controllo elettronico’: risparmio energetico e il controllo della sicurezza

  • Proteggere l’ambiente domestico da intrusioni non autorizzate.

  • Avvisare a distanza la tentata intrusione.

  • abilitare a dsitanza l’antifurto la chiusura automatica delle serrande.

  • Controllare il consumo di energia elettrica

MENU’


Sprechi e utilizzo luce solare
SPRECHI E UTILIZZO LUCE SOLARE: risparmio energetico e il controllo della sicurezza

Le finalità del nostro progetto sono:

  • Evitare sprechi di energia elettrica abbassando le serrande in modo tale che soprattutto nella stagione estiva entri calore nell’abitazione evitando così usi di condizionamento o ventilatori

  • Utilizzare la luce solare così da ridurre il consumo di luce dell’abitazione.

OBIETTIVI


Comodita e sicurezza
COMODITA’ E SICUREZZA: risparmio energetico e il controllo della sicurezza

  • L’obiettivo principale è stato quello di simulare il movimento di chiusura e apertura delle serrande tramite comando a distanza.

  • L’obiettivo secondario è stato quello di simulare la chiusura delle serrande con la messa in funzione dell’ antifurto.

MENU’


Il progetti hanno la finalit di
Il progetti hanno la finalità di: risparmio energetico e il controllo della sicurezza

  • Dimostrare, in una casa in scala, che il sistema di alimentazione, tramite pannelli fotovoltaici, riesce a gestire l’impianto luci di tutta la casa ,ma non solo (vedi progetti degli altri gruppi). In questo modo il risparmio nella bolletta elettrica sarà notevole; in più parte dell’energia erogata dal pannello andrà nella nostra casa e parte la daremo all’ENEL, così da avere una banca dell‘energia.

  • Questo sistema che rispetta l‘ambiente cerca di affermarsi ormai nel futuro del nostro paese, infatti questo progetto da noi svolto, è finalizzato a sensibilizzare le persone, nell’uso di fonti rinnovabile e meno costose in questo caso il sole.


La mia casa
LA MIA CASA … risparmio energetico e il controllo della sicurezza


ECO-SOSTENIBILE !!! risparmio energetico e il controllo della sicurezza

MENU’


Tutte le informazioni ed i contatti con le varie scuole partecipanti, sono state garantite dal sito :http://casasostenibile.itismajo.it/


  • Si ringraziano: partecipanti, sono state garantite dal sito

  • IL MIUR e l’Ufficio scolastico regionale

  • Per averci dato la possibilità di partecipare al progetto di “Alternanza scuola lavoro

  • __________________________________

  • L’ufficio di progettazione della

  • provincia di Torino

  • Le aziende Partner:

  • -NEXTtec di Rivoli ( To)

  • Energia solare Srl di Carignano (TO)

  • Per il supporto tecnico e le lezioni di approfondimento sulle tematiche affrontate

  • ___________________________________

  • La dirigenza dell’ITIS” Majorana

  • _____________________________

  • I prof.ri:

  • F. Guastella

  • M. Mara

  • V. Rosiello

  • D. Zucchini

  • I Docenti delle varie materie di indirizzo

  • I Tecnici di laboratorio

  • che con il loro aiuto tecnico, ed il coordinamento continuo, ci hanno permesso di raggiungere gli obiettivi del progetto.


ad
