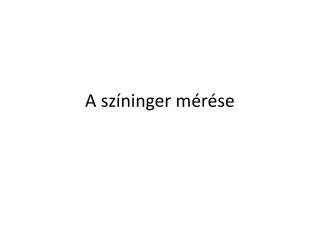

  1. A színinger mérése

  2. Színképi illesztés szűrőzött Si-fényelem

  3. Fényáteresztés • Fogalom: áteresztés • Mennyiség: áteresztési tényező = ()out / ()in • Belső áteresztési tényező = külső átereszt.tényező– visszaverési tényező • Áteresztési denzitás: D=-lg

  4. Optikai Denzitás

  5. Optikai szűrő áteresztése különböző rétegvastagságok esetén

  6. Detektor illesztése a színinger-megfeleltető függvényekhez • Teli szűrőzés:szubtrak-tív színinger-keverés • Parciál szűrőzés: részben additív, részben szubtraktív illesztés

  7. Illesztési jóság mérőszáma f1’= =1,5 ...3 %

  8. Megvilágítás & besugárzás mérő mérőfeje

  9. Megvilágítás & besugárzás mérőműszer elvi felépítése

  10. Tristimulusos színinger mérő

  11. Fénysűrűség és színinger mérő kamera

  12. Fénysűrűségmérő kamera képek

  13. Színkép-bontó eszközök • interferenciás szűrő

  14. Féminterferenciás szűrő merőleges és ferde beesési szög esetén eltérő áteresztési görbe!

  15. Interferenciaszűrő-ékes monokromátor elvi felépítése

  16. Optikai rács erősítés: d (sin+sin) = m, m a rendszám

  17. Optikai rács • különböző rendek egymásra-rakódása:merőleges beesés eseténmásodrendű színkép 500 nmés harmadrendű színkép 333 nmazonos irányba térül el! • blaze-szög • holografikus rácsok

  18. Rácsos monokromátor magasabb rendű színképek vágása prizmás elő-monokromátor-ral vagy vágó-szűrővel

  19. CCD érzékelős spektrométer

  20. Rácsos monokromátor felbontása • szögdiszperzió, függ a rács rácsállandójától, szokásos a látható színképtartományra készített rácsok esetén: 300 – 600 vonal/mm • felbontóképesség:(/) = mNahol N a színkép kialakításában résztvevő rácsvonalak száma • sík- és gömb-felületű rácsok • sávszélesség, szórt fény

  21. Prizmás monokromátor elve

  22. Spektrométer bemenő optikák

  23. Színinger mérési geometriák • Irányított geometriák • 0°- 45° • 45°- 0° • °Diffúz geometriák • 8°- diffúz • Diffúz – 8°

  24. Szög értékek a reflexiós geometriáknál

  25. Monokromátor sávszélesség – mintavételezési sűrűség összefüggés

  26. Szórt fény hatása
