  1. Client : Dossier : Conditionnement …………… Implantation n°1 sur palette métallique 1200x1000 Date : ../../.. Réalisé par F.CHAVEROT

  2. Solutions techniques • Sur conditionnement : Palette métallique • Dimensions ext. : 1200x1000x900 mm • Dimensions int. : 1170x970x720 mm •  Conditionnement : Plateau thermoformé • Dimensions : 1170x970x77 mm • Type de plateau : Autoporteur • Nombre d’alvéoles : 11 • Orientation pièce : A plat • Nombre de plateau par palette : 10 soit 110 pièces par palette • Matière préconisée: ABS Noir 5 mm • Avantage: Rigidité, Résistance aux chocs • Gestion épaisseur matière : oui •  Conditionnement : Couvercle thermoformé • Dimensions : 1170x970x24 mm • Nombre de plateau par palette : 1 • Matière préconisée: ABS Noir 5 mm • Avantage: Rigidité, Résistance aux chocs • Gestion épaisseur matière : non • Infos :Le calage du disque et du mécanisme se fait par le diamètre extérieur. Le mécanisme ne touche pas le disque. 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  3. Palette métallique Palette métallique dimensions 1200x1000x900 C.D. 42 –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  4. Plateau thermoformé Plateau à 11 alvéoles : 1170x970x77mmMatière : ABS Noir 5 mm 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  5. Mise en place du disque dans plateau thermoformé Le calage se fait par le diamètre extérieur de la pièce. Un trou Ø60 est fait dans chaque alvéole. 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

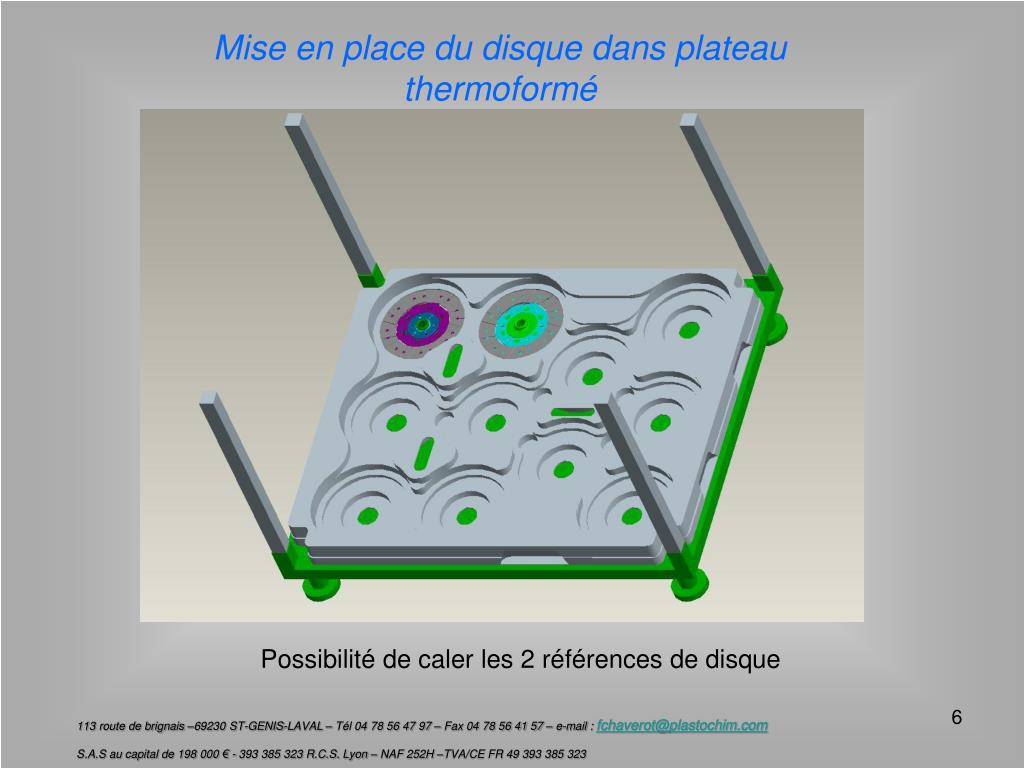

  6. Mise en place du disque dans plateau thermoformé Possibilité de caler les 2 références de disque 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  7. Remplissage plateau thermoformé 11 disques par plateau 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  8. Mise en place du mécanisme dans plateau thermoformé Le calage se fait par le diamètre extérieur de la pièce. Le mécanisme ne touche pas le disque (1mm de jeu). 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

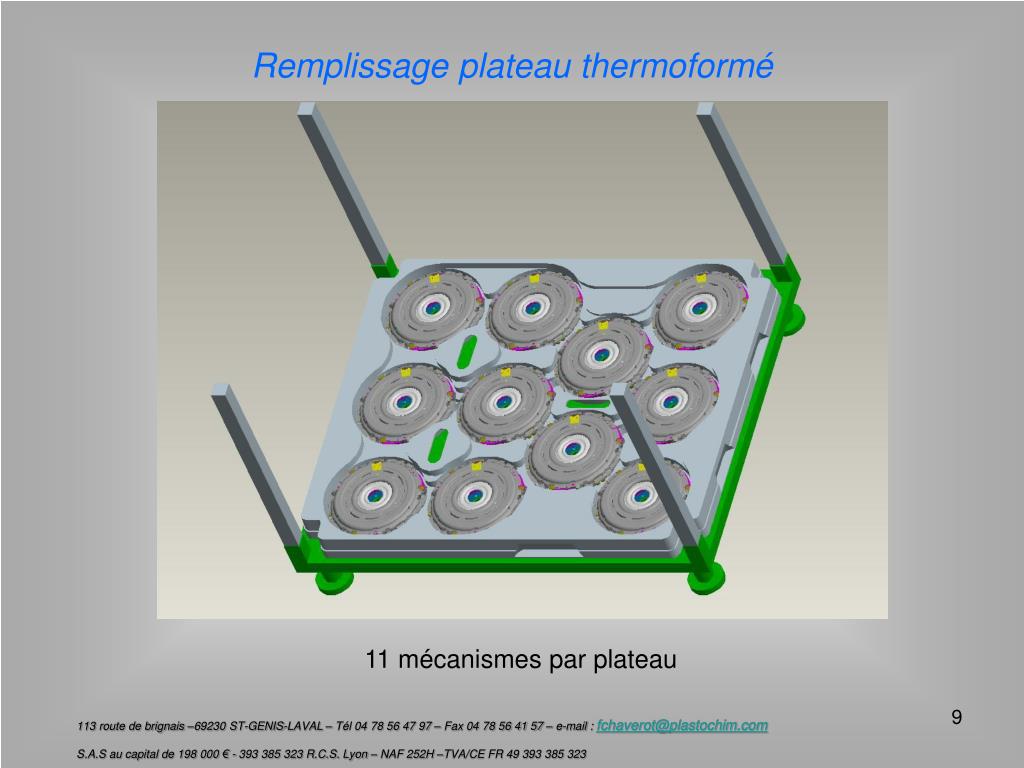

  9. Remplissage plateau thermoformé 11 mécanismes par plateau 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  10. Empilage plateau thermoformé Des passages de mains (100x30mm) ont été prévus pour la prise du plateau 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

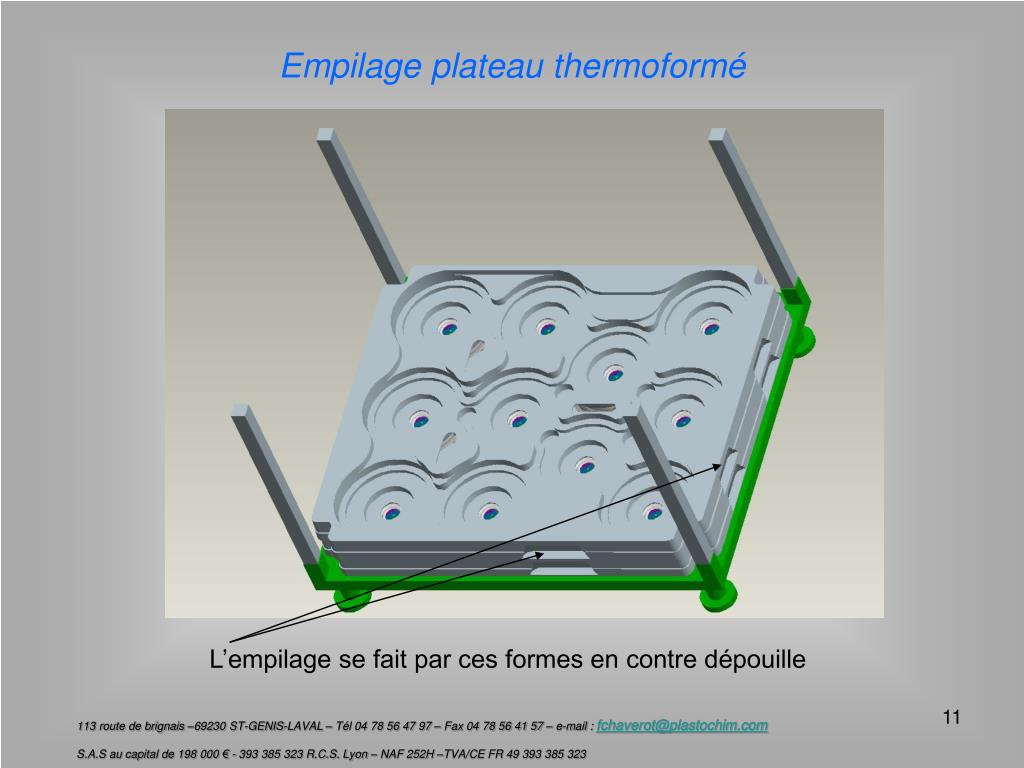

  11. Empilage plateau thermoformé L’empilage se fait par ces formes en contre dépouille 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323

  12. Conditionnement complet 10 plateaux de 11 pièces soit 110 ensembles par palette1 couvercle thermoformé est placé tout en haut de la pile(matière : ABS Noir 5mm) 113 route de brignais –69230 ST-GENIS-LAVAL – Tél 04 78 56 47 97 – Fax 04 78 56 41 57 – e-mail : fchaverot@plastochim.com S.A.S au capital de 198 000 € - 393 385 323 R.C.S. Lyon – NAF 252H –TVA/CE FR 49 393 385 323
