综合布线工程施工技术

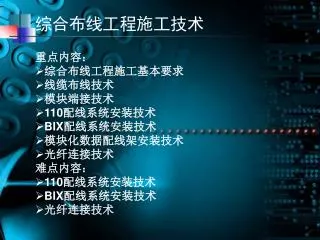

1. 综合布线工程施工技术 • 重点内容： • 综合布线工程施工基本要求 • 线缆布线技术 • 模块端接技术 • 110配线系统安装技术 • BIX配线系统安装技术 • 模块化数据配线架安装技术 • 光纤连接技术 • 难点内容： • 110配线系统安装技术 • BIX配线系统安装技术 • 光纤连接技术

2. 1 综合布线工程施工基本要求 综合布线工程的组织管理工作主要分为三个阶段：工程实施前的准备工作、施工过程中组织管理工作、工程竣工验收工作。 一、工程实施前的准备工作 施工前的准备工作主要包括技术准备、施工前的环境检查、施工前设备器材及施工工具检查、施工组织准备等环节。 1.技术准备工作 （1）熟悉综合布线系统工程设计、施工、验收的规范要求，掌握综合布线各子系统的施工技术以及整个工程的施工组织技术。 （2）熟悉和会审施工图纸。认真读懂施工图纸，理解图纸设计的内容，掌握设计人员的设计思想。

3. 1 综合布线工程施工基本要求 （3）熟悉与工程有关的技术资料，如厂家提供的说明书和产品测试报告、技术规程、质量验收评定标准等内容。 （4）技术交底 技术交底工作主要由设计单位的设计人员和工程安装承包单位的项目技术负责人一起进行的。技术交底的主要内容包括： • 设计要求和施工组织设计中的有关要求； • 工程使用的材料、设备性能参数； • 工程施工条件、施工顺序、施工方法； • 施工中采用的新技术、新设备、新材料的性能和操作使用方法； • 预埋部件注意事项； • 工程质量标准和验收评定标准； • 施工中安全注意事项。

4. 一、工程实施前的准备工作 （5）编制施工方案。 （6）编制工程预算。工程预算具体包括工程材料清单和施工预算。 2.施工前的环境检查 在工程施工开始以前应对楼层配线间、二级交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：

5. 一、工程实施前的准备工作 （1）楼层配线间、二级交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。 （2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。 （3）对设备间铺设活动地板应专门检查，地板板块铺设必须严密坚固。每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。 （4）楼层配线间、二级交接间、设备间应提供可靠的电源和接地装置。 （5）楼层配线间、二级交接间、设备间的面积，环境温湿度、照明、防火等均应符合设计要求和相关规定。

6. 一、工程实施前的准备工作 3.施工前的器材检查 工程施工前应认真对施工器材进行检查，经检验的器材应做 好记录，对不合格的器材应单独存放，以备检查和处理。 (1)型材、管材与铁件的检查要求: 1）各种型材的材质、规格、型号应符合设计文件的规定 。 2）管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。 3）管道采用水泥管道时，应按通信管道工程施工及验收中相关规定进行检验。 4）各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。 5）铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。

7. 一、工程实施前的准备工作 （2）电缆和光缆的检查要求 1）工程中所用的电缆、光缆的规格和型号应符合设计的规定。 2）每箱电缆或每圈光缆的型号和长度应与出厂质量合格证内容一致。 3）缆线的外护套应完整无损，芯线无断线和混线，并应有明显的色标。 4）电缆外套具有阻燃特性的，应取一小截电缆进行燃烧测试。 5）对进入施工现场的线缆应进行性能抽测。

8. 一、工程实施前的准备工作 （3）配线设备的检查要求 1）检查机柜或机架上的各种零件是否脱落或碰坏，表面如有脱落应予以补漆。各种零件应完整、清晰。 2）检查各种配线设备的型号，规格是否符合设计要求。各类标志是否统一、清晰。 3）检查各配线设备的部件是否完整，是否安装到位。

9. 二、工程施工过程中的注意事项 工程实施工程中要求注意以下问题： 1. 施工督导人员要认真负责，及时处理施工进程中出现的各种情况，协调处理各方意见。 2. 如果现场施工碰到不可预见的问题，应及时向工程单位汇报，并提出解决办法供工程单位当场研究解决，以免影响工程进度。 3. 对工程单位计划不周的问题，在施工过程中发现后应及时与工程单位协商，及时妥善解决。 4. 对工程单位提出新增加的信息点，要履行确认手续并及时在施工图中反映出来。 对部分场地或工段要及时进行阶段检查验收，确保工程质量。 6. 制订工程进度表。为了确保工程能按进度推进，必须认真做好工程的组织管理工作，保证每项工作能按时间表及时完成，建议使用督导指派任务表、工作间施工表等工程管理表格，督导人员依据这些表格对工程进行监督管理。

10. 三、工程竣工验收要求 综合布线工程竣工验收主要包括三个阶段：工程验收准备，工程验收检查，工程竣工验收。工程验收工作主要由施工单位、监理单位、用户单位三方一起参与实施的。 1.工程验收准备 工程竣工完成后，施工单位应向用户单位提交一式三份的工程竣工技术文档，具体应 包含以下内容： （1）竣工图纸。 （2）设备材料清单。 （3）安装技术记录。 （4）施工变更记录。 （5）测试报告。

11. 三、工程竣工验收要求 2.工程验收检查 工程验收检查工作主要包含下面内容： （1）信息插座检查 （2）楼内线缆的敷设检查 （3）管槽施工检查 （4）线缆端接检查 （5）机柜和配线架的检查 （6）楼宇之间线缆敷设检查

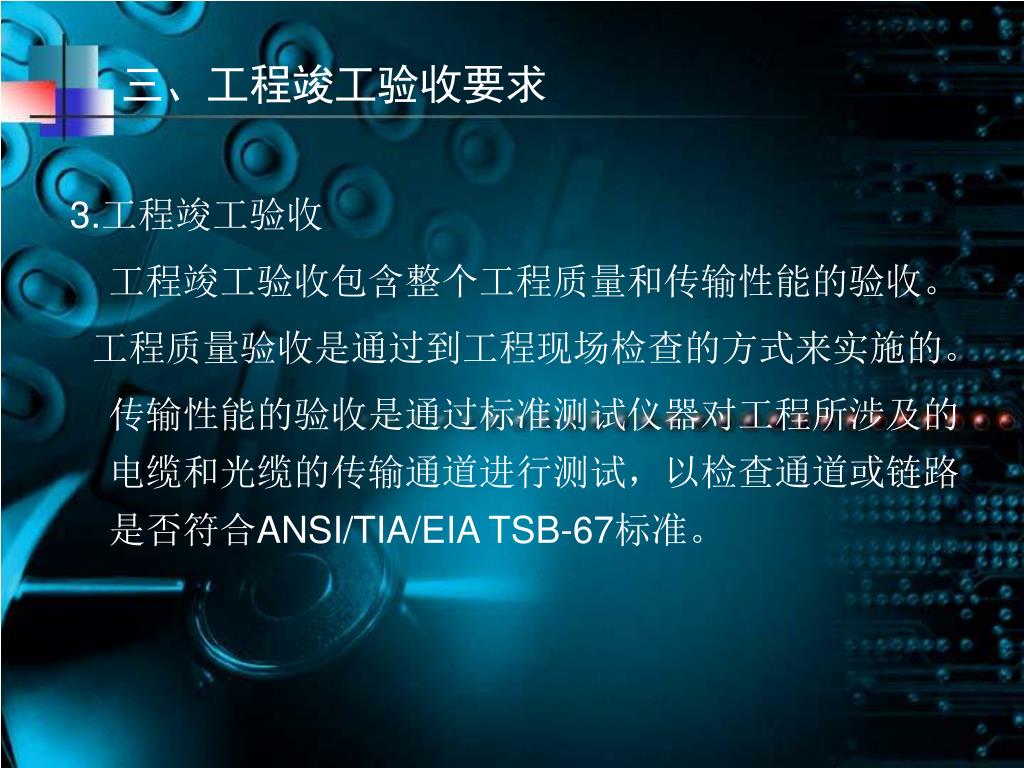

12. 三、工程竣工验收要求 3.工程竣工验收 工程竣工验收包含整个工程质量和传输性能的验收。 工程质量验收是通过到工程现场检查的方式来实施的。 传输性能的验收是通过标准测试仪器对工程所涉及的电缆和光缆的传输通道进行测试，以检查通道或链路是否符合ANSI/TIA/EIA TSB-67标准。

13. 2 综合布线管路和槽道安装技术 一、管路和槽道的类型与规格 根据综合布线施工的场合可以选用不同类型和规格的管路和槽道。 1.明敷管路 旧建筑物的布线施工常使用明敷管路，新的建筑物应少用或尽量不用明敷管路。在综合布线系统中明敷管路常见的有钢管、PVC线槽、PVC管等。因此在一些造价较低、要求不高的综合布线场合需要使用PVC线槽和PVC管。

14. 直通管槽 三通 弯角 PVC管安装使用的管卡 一、管路和槽道的类型与规格 PVC线槽及相关辅材： PVC管安装使用的管卡 ：

15. 一、管路和槽道的类型与规格 2.暗敷管路 新建的智能建筑物内一般都采用暗敷管路来敷设线 缆。在建筑物土建施工时，一般同时预埋暗敷管路， 因此在设计建筑物时就应同时考虑暗敷管路的设计内 容。暗敷管路是水平子系统中经常使用的支撑保护方 式之一。

16. 直通线槽 上垂弯通 平面三通 平面四通 吊杆 平面弯通 下垂弯通 支架 平面四通 上垂三通 下垂三通 一、管路和槽道的类型与规格 3.桥架和槽道 桥架和槽道产品的长度、宽度和高度等规格尺寸均按厂家规定 的标准生产。在新建的智能建筑中安装槽道时．要根据施工现场 的具体尺寸，进行切割锯裁后加工组装。根据实际安装的槽道规 格尺寸和外观色彩，进行生产(包括槽道、桥架和有关附件及连 接件)。 常见的桥架连接管道

17. 二、管路和槽道的安装要求 1.管路的安装要求 （1）预埋暗敷管路应采用直线管道为好，尽量不采用弯曲管道 。如必须采用弯曲管道时，要求每隔15m处设置暗线箱等装置。 （2）暗敷管路如必须转弯时，其转弯角度应大于90度。 （3）明敷管路应排列整齐，横平竖直，且要求管路每个固定点(或支撑点)的间隔均匀。 （4）要求在管路中放有牵引线或拉绳，以便牵引线缆。 （5）在管路的两端应设有标志，其内容包含序号、长度等，应与所布设的线缆对应，以使布线施工中不容易发生错误。

18. 二、管路和槽道的安装要求 2.桥架和槽道的安装要求 （1）桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm； （2）桥架及槽道水平度每平米偏差不应超过2mm； （3）垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm； （4）两槽道拼接处水平偏差不应超过2mm； （5）线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大值。 （6）吊顶安装应保持垂直，整齐牢固，无歪斜现象； （7）金属桥架及槽道节与节间应接触良好，安装牢固； （8）管道内应无阻挡，道口应无毛刺，并安置牵引线或拉线； （9）为了实现良好的屏蔽效果，金属桥架和槽道接地体应符合设计要求，并保持良好的电气连接。

19. 3 综合布线线缆布设技术 线缆布设的主要技术包括：水平布线技术、主干布线技术和光缆布线技术。 一、路由选择技术 选择线缆敷设路由时，要根据建筑物结构的允许条件尽量选择最短距离，并保证线缆长度不超过标准中规定的长度，水平电缆敷设的路由根据水平布线所采用的布线方案，有走地下线槽管道的，有走活动地板下面的，有房屋吊顶的，形式多种多样。 干线电缆敷设的路由主要根据建筑物内竖井或垂直管路的路径以及其他一些垂直走线路径来决定的。根据建筑物结构，干线电缆敷设路由有垂直路由和水平路由 。建筑群子系统的干线线缆敷设路由与采用的布线方案有关。用架空布线方法，直埋电缆布线法，采用管道布线法 。

20. 3 综合布线线缆布设技术 二、线缆牵引技术 根据施工过程中敷设的电缆类型，可以使用三种牵引技术，即牵引4对双绞线电缆、牵引单根25对双绞线电缆、牵引多根25对或更多对线电缆。 1.牵引4对双绞线电缆 主要方法是使用电工胶布将多根双绞线电缆与拉绳绑紧，使用拉绳均匀用力缓慢牵引电缆。具体操作步骤如下：

21. 多根双胶线电缆 拉绳扎好后，打上结 电工胶布 图1 图2 二、线缆牵引技术 • 用电工胶布缠绕多根双绞线电缆的末端； • 将双绞线电缆与拉绳绑扎固定。

22. 裸露金 属导体 织成金属环 图１ 图２ 二、线缆牵引技术 4对双绞线电缆的另一种牵引方法也是经常使用的，具体步骤如下： • 剥除电缆外表皮得到裸露金属导体 ； • 编织成金属环以供拉绳牵引。

23. 缆环 用电工胶布将 缠绕部分绑好 在缆环上固定缆绳 图2 图3 二、线缆牵引技术 2.牵引单根25对双绞线电缆 • 电缆末端与电缆自身打结为一个，图1所示。 • 用电工胶布加固形成坚固的环 ，图２所示。 • 在缆环上固定好拉绳 ，图３所示。 图1

24. 缠绕多层 电工胶布 缆线缠纽在自身电缆上 分为两组缆绳 拉线环 拉线环 拉线环 图１ 图２ 图３ 图４ 二、线缆牵引技术 3.牵引多根25对双绞线电缆或更多线对的电缆。 • 将电缆分为两组线缆 • 两组线缆交叉地穿过接线环 • 缆线缠纽在自身电缆上 • 在电缆缠纽部分紧密缠绕电工胶布

25. 3 综合布线线缆布设技术 三、水平布线技术 1、水平布线技术规范 水平线缆在布设过程中，不管采用何种布线方式，都应遵循以下技术规范： （1）为了考虑以后线缆的变更，在线槽内布设的电缆容量不应超过线槽截面积的70%； （2）水平线缆布设完成后，线缆的两端应贴上相应的标签，以识别线缆的来源地； （3）非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍，屏蔽双绞线电缆的弯曲半径应至少为电缆外径的6-10倍； （4）线缆在布放过程中应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；

26. 三、水平布线技术 （5）线缆在线槽内布设时，要注意与电力线等电磁干扰源的距离要达到规范的要求； （6）线缆在牵引过程中，要均匀用力缓慢牵引，线缆牵引力度规定如下： • 一根4对双绞线电缆的拉力为100N； • 二根4对双绞线电缆的拉力为150N； • 三根4对双绞线电缆的拉力为200N； 不管多少根线对电缆，最大拉力不能超过400N。

27. 三、水平布线技术 2、水平布线施工技术 天花板吊顶内布线 天花板吊顶内布线方式是水平布线中最常使用的方式。这种布线方式较适合于新建的建筑物布线施工。天花板吊顶内布线方式的具体施工步骤如下： （1）根据建筑物的结构确定布线路由； （2）沿着所设计的布线路由，打开天花板吊顶，用双手推开每块镶板。如图所示：

28. 推开吊顶镶 三、水平布线技术 打开天花板吊顶的镶板

29. 三、水平布线技术 天花板吊顶内布线 （3）每组有6个线缆箱，共有4组； （4）为了方便区分电缆，在电缆的末端应贴上标签以注明来源地，在对应的线缆箱上也写上相同的标注。 （5）在离楼层管理间最远的一端开始，拉到管理间。 （6）从线缆箱一端切断电缆，然后在电缆末端上贴上标签并标注上与线缆箱相同的标注信息。

30. 三、水平布线技术 2.暗道布线 暗道布线方式是在建筑物浇筑混凝土时把管道预埋在地板内，管道内附有牵引电缆线的钢丝或铁丝。 对于老的建筑物或没有预埋管道的新的建筑物，要向用户单位索要建筑物的图纸，并到要布线的建筑物现场，查清建筑物内水、电、气管路的布局和走向，然后详细绘制布线图纸，确定布线施工方案。 对于没有预埋管道的新建筑物，施工可以与建筑物装修同步进行 。 3.墙壁线槽布线 墙壁线槽布线方法一般按如下步骤施工： （1）确定布线路由； （2）沿着布线路由方向安装线槽，线槽安装要讲究直线美观； （3）线槽每隔50cm要安装固定镙钉； （4）布放线缆时，线槽内的线缆容量不超过线槽截面积的70%； （5）布放线缆的同时盖上线槽的塑料槽盖。

31. 四、主干线缆布线技术 1、主干线缆布线技术规范 主干线缆布线施工过程，要注意遵守以下规范要求： （1）应采用金属桥架或槽道敷设主干线缆，以提供线缆的支撑和保护功能，金属桥架或槽道要与接地装置可靠连接； （2）在智能建筑中有多个系统综合布线时，要注意各系统使用的线缆的布设间距要符合规范要求； （3）在线缆布放过程中，线缆不应产生扭绞或打圈等有可能影响线缆本身质量的现象； （4）线缆布放后，应平直处于安全稳定的状态，不应受到外界的挤压或遭受损伤而产生故障； （5）在线缆布放过程中，布放线缆的牵引力不宜过大，应小于线缆允许的拉力的80%，在牵引过程中要防止线缆被拖、蹭、磨等损伤。 （6）主干线缆一般较长，在布放线缆时可以考虑使用机械装置辅助人工进行牵引，在牵引过程中各楼层的人员要同步牵引，不要用力拽拉线缆。

32. 固定滑轮的绳索 向下垂放的线缆 下垂线缆 大孔 塑料护套 孔洞 四、主干线缆布线技术 2、主干线缆布设技术 　 在竖井中敷设干线电缆一般有两种方式：向下垂放电缆和向上牵引电缆。相比而言，向下垂放电缆比向上牵引电缆要容易些。 • 在孔洞中安放塑料保护套； • 在大孔上方安装滑轮车 ；

33. 光缆 塑料导向板 小孔 五、光缆布线技术 光缆布线技术在某些方面与主干电缆的布线技术类似，如采用两种相似的布线技术：向下垂放光缆和向上牵引光缆。即吹光纤布线技术。 1.向下垂放光缆 在小孔处安装塑料导向板 ，如图：

34. 固定滑轮的绳索 下垂线缆 大孔洞 五、光缆布线技术 1.向下垂放光缆 光缆绞绕在孔洞上方的滑轮上，如图： 滑轮

35. 五、光缆布线技术 2.向上牵引光缆 3.吹光纤布线技术 目前最新的光纤布线方法就是吹光纤技术，它具有低成本，布放效率高等优点。首先根据光纤布线路由预先铺设塑料微管，当需要布设光纤时通过压缩空气将光纤吹到空管道内。吹光纤系统由微管、吹光纤纤芯、附件、吹光纤安装设备组成。 （1）微管 微管有单微管和多微管,如图所示。常见的微管规格有5mm和8mm两种规格。 单微管 多微管

36. 五、光缆布线技术 （2）吹光纤纤芯 吹光纤纤芯结构与普通光纤相同，如图所示。吹光纤单芯纤芯有多模62.5μm/125μm、50μm/125μm 和单模8.3μm/125μm三种。 外表皮 缓冲层 玻璃纤维敷层 纤芯 主敷层

37. 五、光缆布线技术 （3）附件 附件包括19英寸吹光纤配线架、跳线、光纤出线盒、用于微管间连接的陶瓷接头等，如图所示 （4）吹光纤安装设备 常见的吹光纤安装设备是BICC公司生产的设备IM2000，如图5-25所示。IM2000由两个手提箱组成，总净重量不到35kg，便于携带和安装。该设备通过压缩空气，将光纤吹入微管内，吹制速度最高可达到40米/分钟。 陶瓷微管接头 IM2000吹光纤安装设备

38. 模块主体 槽帽 4 信息模块端接技术 一、信息模块简介 连接计算机的信息模块根据传输性能的要求，可以分为5 类、超5类、6类信息模块。如图所示为AVAYA 超五类信息 模块。 IBDN的超五类（GigaFlex5E）模块，它是一种新型的压 接式模块 ，如图： 压接导线的槽齿 色标 槽帽 AYAVA模块结构 IBDN GigaFlex5E 模块

39. 白绿 绿白橙 蓝 白蓝 橙 白棕 棕 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 T568B T568A 4 信息模块端接技术 信息模块的端接有两种标准：EIA/TIA568A和EIA/TIA568B。如图所示为两种标准规定的导线排列顺序。

40. 4 信息模块端接技术 二、信息模块端接技术要点 下面介绍IBDN GigaFlex模块压接的具体操作步骤。 • 剥除线缆外皮； • 剥除线缆至末端10cm处； • 剪除线缆的外皮及抗拉线； • 将线对插入模块的槽帽内； • 压紧槽帽并整理线对； • 线缆及槽帽一起压入模块插座； • 将各线对压入模块各槽位内； • 使用打线工具加固线对与插座的连接。 如下图所示：

41. 10cm 5cm 二、信息模块端接技术要点 1 2 3 4 6 5 7 8

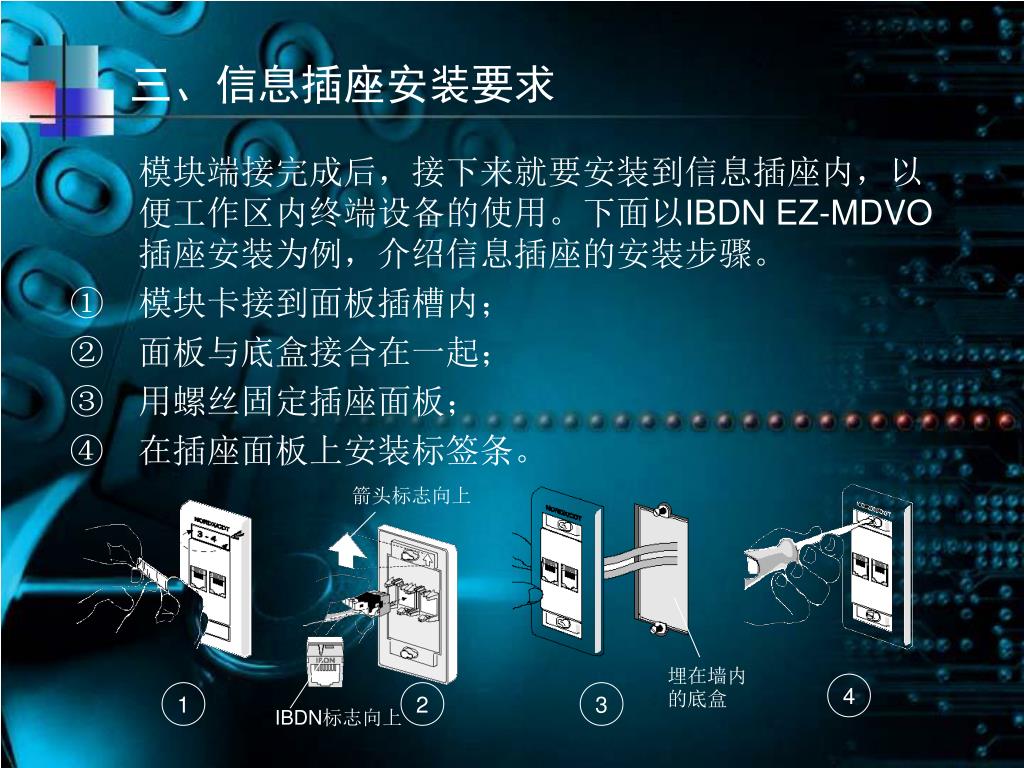

42. 箭头标志向上 埋在墙内的底盒 2 3 IBDN标志向上 三、信息插座安装要求 模块端接完成后，接下来就要安装到信息插座内，以便工作区内终端设备的使用。下面以IBDN EZ-MDVO插座安装为例，介绍信息插座的安装步骤。 • 模块卡接到面板插槽内； • 面板与底盒接合在一起； • 用螺丝固定插座面板； • 在插座面板上安装标签条。 4 1

43. 5 RJ45-RJ45跳线端接技术 1.RJ45-RJ45跳线简介 RJ45-RJ45跳线是由一根双绞线电缆与两个RJ45连接头端接而成的，如图所示。RJ45-RJ45跳线根据连接系统性能的要求分为5类、超5类、6类跳线。只有设备之间级联时才会使用反序跳线连接，即两端线序的1、2线对分别与3、6线对连接。下面主要介绍常用的直通RJ45-RJ45跳线端接技术。 RJ45-RJ45跳线

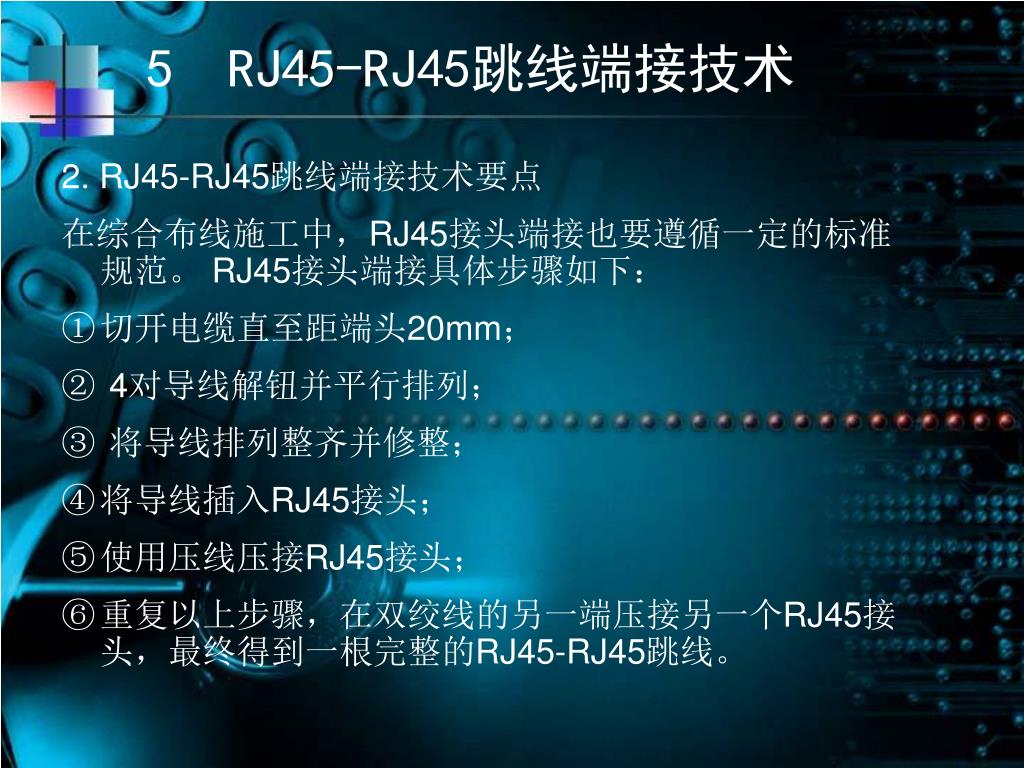

44. 5 RJ45-RJ45跳线端接技术 • 2. RJ45-RJ45跳线端接技术要点 • 在综合布线施工中，RJ45接头端接也要遵循一定的标准规范。 RJ45接头端接具体步骤如下： • 切开电缆直至距端头20mm； • 4对导线解钮并平行排列； • 将导线排列整齐并修整； • 将导线插入RJ45接头； • 使用压线压接RJ45接头； • 重复以上步骤，在双绞线的另一端压接另一个RJ45接头，最终得到一根完整的RJ45-RJ45跳线。

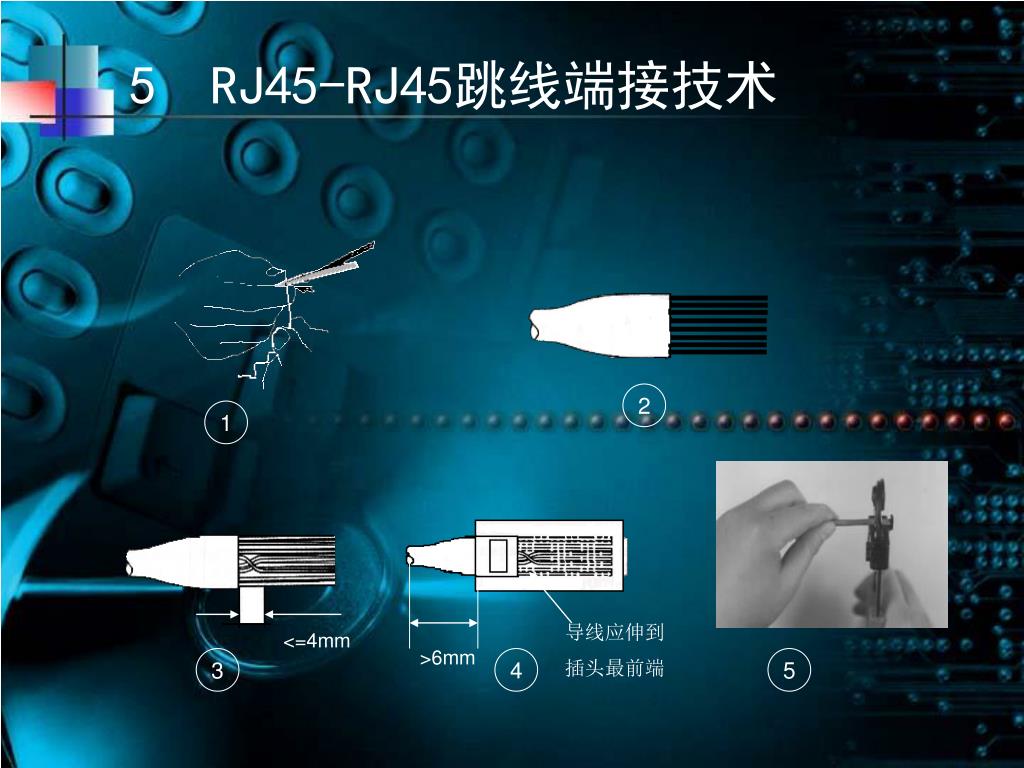

45. 导线应伸到 插头最前端 <=4mm >6mm 3 4 5 RJ45-RJ45跳线端接技术 2 1 5

46. 6 110配线系统安装技术 一、110配线系统构成 IBDN 110配线系统主要由配线架、连接块、线缆管理槽、标签、胶条等组成。 （1）100对或300对110配线架，如图所示； （2）4线对连接块、5线对连接块，如图所示。 4对或5对连接块 100对或300对110配线架

47. 一、110配线系统构成 （3）胶条和标签条，用于标注各连接块的信息，如图所示。 （4）线缆管理槽和线缆管理环，安装在配线架上用于整理和固定线缆，如图所示。 胶条和标签条 线缆管理环和线缆管理槽

48. 8英寸 76英寸 二、110配线系统安装技术要点 下面详细介绍使用110配线系统构建4对UTP电缆交叉连接管理系统的步骤： （1）在墙上标记好110配线架安装的水平和垂直位置，如图所示。 （2）300线对配线架及线缆管理槽固定方法 ，如图所示。100线对配线架及线缆管理槽固定方法 ，如图。 1 2

49. 二、110配线系统安装技术要点 （3）成组绑扎电缆并引入配线架 。 （4）在配线架上标注各线缆连接的位置 。

50. 5 6 7 二、110配线系统安装技术要点 （5）按连接接线块的位置整理线缆 。 （6）剥除电缆外皮 。 （7）按线序将线对压入槽内。
