实验二 单管低频电压放大器

实验目的. 实验二 单管低频电压放大器. 进一步理解放大器的基本原理。 学习调整放大器静态工作点的方法。 学习用示波器观察交流信号经放大器放大后的波形， 并计算电压放大倍数。 观察放大器的负载电阻 R L 对电压放大倍数的影响。 观察静态工作点设置不合适时，对交流放大器输出波形失真 的影响。. 实验线路. + Vcc. 通. 断. + 15v. R w1. 100k. 2.4k. R C1. C 2. R B2. +. 20k.

nicholas-madden
Download Presentation

实验二 单管低频电压放大器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

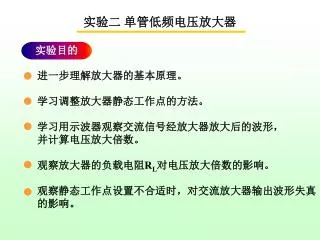

  1. 实验目的 实验二 单管低频电压放大器 进一步理解放大器的基本原理。 学习调整放大器静态工作点的方法。 学习用示波器观察交流信号经放大器放大后的波形， 并计算电压放大倍数。 观察放大器的负载电阻RL对电压放大倍数的影响。 观察静态工作点设置不合适时，对交流放大器输出波形失真 的影响。

  2. 实验线路 +Vcc 通 断 +15v Rw1 100k 2.4k RC1 C2 RB2 + 20k OUT C1 c + 10uF b e 10uF RB1 uo 100 RF1 ui 20k RL1 2.4k RE1 CE1 1k

  3. uo ui 地

  4. 信号输出 幅度调节 频率细调 电源+15V 衰减按键 频率调节：粗调F3，细调调节频率旋钮。频率计设置为内侧。 幅度调节：按下40dB，细调调节幅度旋钮。

  5. 实验内容及步骤 将稳压电源+15V接到电路板上。 调整静态工作点RW1 使 VC1= 9V左右，测量并记录VC1。 放大器的动态研究 保持上述静态工作点不变，在放大器的 输入端输入Vipp=50mv, f=1000Hz的正弦信号。负载开路时 用示波器测量Vi和Vo，计算电压放大倍数Av。保持Vi不变 放大器接入负载RL1，测量并计算放大器带负载时的电压放大 倍数AVL。 观察静态工作点的变化对放大器非线性失真的影响。使 Vipp=50mv, 负载开路调 RW1使 VC1减小和增大，观察是否 出现饱和失真截止失真，并记录失真波形，若其中一种失 真不明显可将Vi增大到300mv左右再进行观察。
