第四节贝格斯 - 布里尔方法

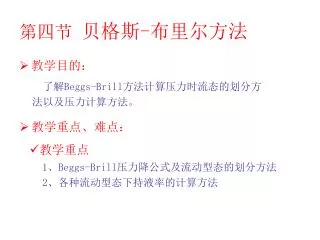

第四节贝格斯-布里尔方法 • 教学目的： • 教学重点、难点：了解Beggs-Brill方法计算压力时流态的划分方法以及压力计算方法。 • 教学重点 1、Beggs-Brill压力降公式及流动型态的划分方法 2、各种流动型态下持液率的计算方法

教学难点 持液率的计算方法 • 教法说明：课堂讲授并辅助以多媒体课件展示相关流态图形。 • 教学内容： • 基本方程 • Beggs-Brill方法的流型分布图及流型判别式 • 持液率及混合物密度的确定 • 阻力系数λ

Beggs-Brill方法是可用于水平、垂直和任意倾斜气液两相管流动计算的方法，是1973年，Beggs和Brill根据在长15m，直径1inch和1.5inch聚炳烯管中，用空气和水进行实验的基础上提出的。Beggs-Brill方法是可用于水平、垂直和任意倾斜气液两相管流动计算的方法，是1973年，Beggs和Brill根据在长15m，直径1inch和1.5inch聚炳烯管中，用空气和水进行实验的基础上提出的。实验参数范围气体流量 0～0.098 m3/s ；液体流量 0～0.0019 m3/s ；持液率 0～0.87 m3/m3；系统压力 241～655 kpa(绝对压力)；压力梯度 0～18 kPa/m；倾斜度 -900～+900；流型水平管流动的全部流型。

一、基本方程 假设条件:气液混合物既未对外作功，也未受外界功。单位质量气液混合物稳定流动的机械能量守恒方程为： (1)位差压力梯度：消耗于混合物静水压头的压力梯度。 (2)摩擦压力梯度：克服管壁流动阻力消耗的压力梯度。

(3)加速度压力梯度：由于动能变化而消耗的压力梯度。(3)加速度压力梯度：由于动能变化而消耗的压力梯度。忽略液体压缩性、考虑到气体质量流速变化远远小于气体密度变化，则： (4)总压力梯度（Beggs-Brill方法的基本方程）

团状流 分层流段塞流间歇流波状流泡流环状流雾流分离流分散流 Beggs - Brill 两相水平管流型

分散流 间歇流分离流图1-26 Beggs-Brill流型分布图（教材p45）二、 Beggs - Brill方法的流型分布图及流型判别式

表2-4 Beggs-Brill法流型判别条件

表1-6 a、b、c常数表 三、持液率及混合物密度确定 (1)持液率 Beggs-Brill方法计算倾斜管流时首先按水平管计算,然后进行倾斜校正。

图1-27 不同EL下的倾斜校正系数 实验结果表明，倾斜校正系数与倾斜角、无滑脱持液率、弗洛德数及液体速度数有关。

对于垂直管: 其中：表1-6 系数d、e、f、g 根据实验结果回归的倾斜校正系数的相关式为: 系数C与无滑脱持液率、弗洛德数和液相速度数有关。

对于过渡流型，先分别用分离流和间歇流计算，之后采用内插法确定其持液率。对于过渡流型，先分别用分离流和间歇流计算，之后采用内插法确定其持液率。 (2)混合物密度利用持液率计算流动条件下混合物实际密度：

其中： 当1<y<1.2时四、阻力系数气液两相流阻力系数与无滑脱气液两相流阻力系数的比值与持液率和无滑脱持液率(入口体积含液率)之间的关系：

两相流动的雷诺数： 气液两相流阻力系数: Beggs -Brill方法计算流程框图(p49) 结合p50的例题理解体积流量的校正和Beggs -Brill方法的应用

复习思考题 1、简述Beggs-Brill方法的计算过程。 2、比较Beggs-Brill方法与Orkisgewski方法的不同之处。
