Presentation Transcript


5707036

汽车电器实训

汽修组—王冬

起动线路的连接与检测


5707036

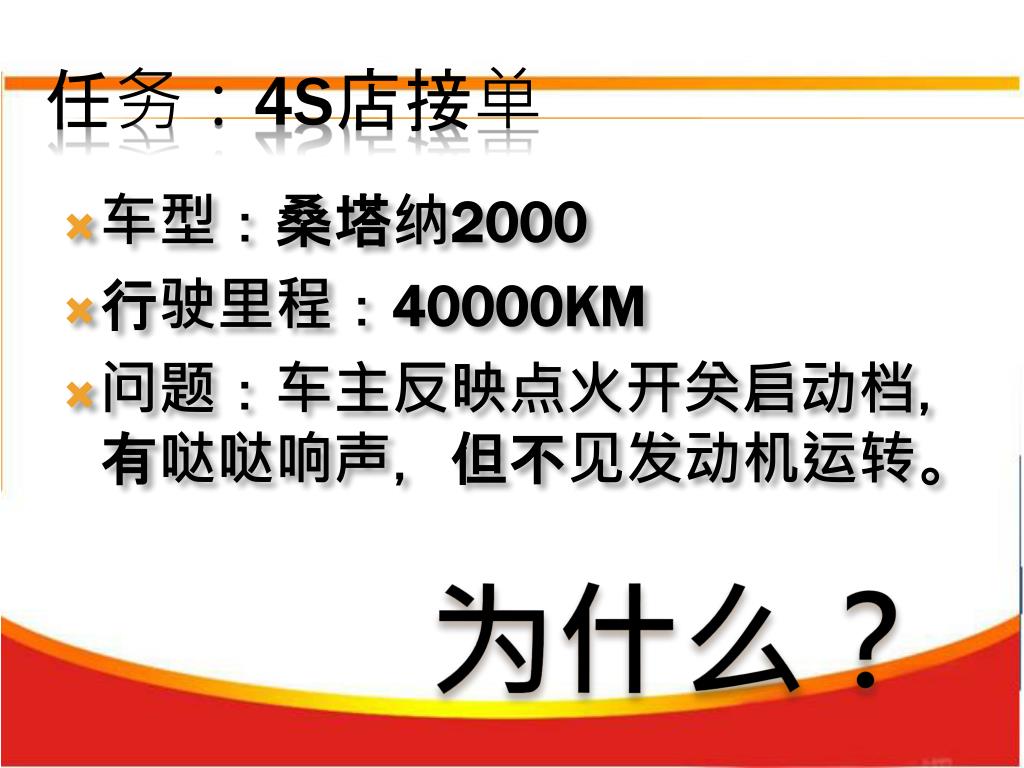

车型:桑塔纳2000

行驶里程:40000KM

问题:车主反映点火开关启动档,有哒哒响声,但不见发动机运转。

任务:4S店接单

为什么?


5707036

电磁开关

外壳

前端盖

拨叉

后端盖

限位螺母

离合器

中间支撑板

电刷

磁场绕组

电枢

起动机的组成

回顾复习

起动机是如何被控制

从而带动发动机运转呢?


5707036

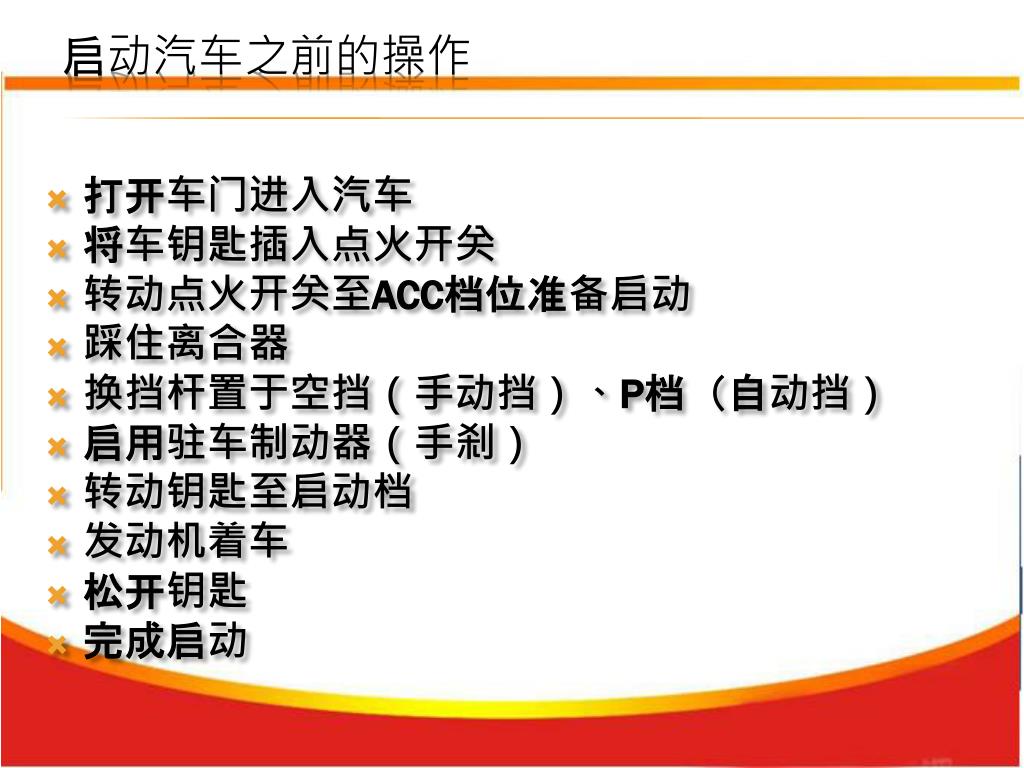

打开车门进入汽车

将车钥匙插入点火开关

转动点火开关至ACC档位准备启动

踩住离合器

换挡杆置于空挡(手动挡)、P档(自动挡)

启用驻车制动器(手刹)

转动钥匙至启动档

发动机着车

松开钥匙

完成启动

启动汽车之前的操作


5707036

流程视频


5707036

启动控制过程之起动机运转

蓄电池

起动机

搭接线

如何连接,使起动机直接运转?


5707036

实践出真知

因为:闭合瞬间出现较大火花

所以:NO!

能用点火开关直接控制起动机吗?


5707036

启动控制过程之吸拉开关控制

蓄电池

吸拉开关

搭接线

控制线

如何连接,使吸拉开关控制起动机?


5707036

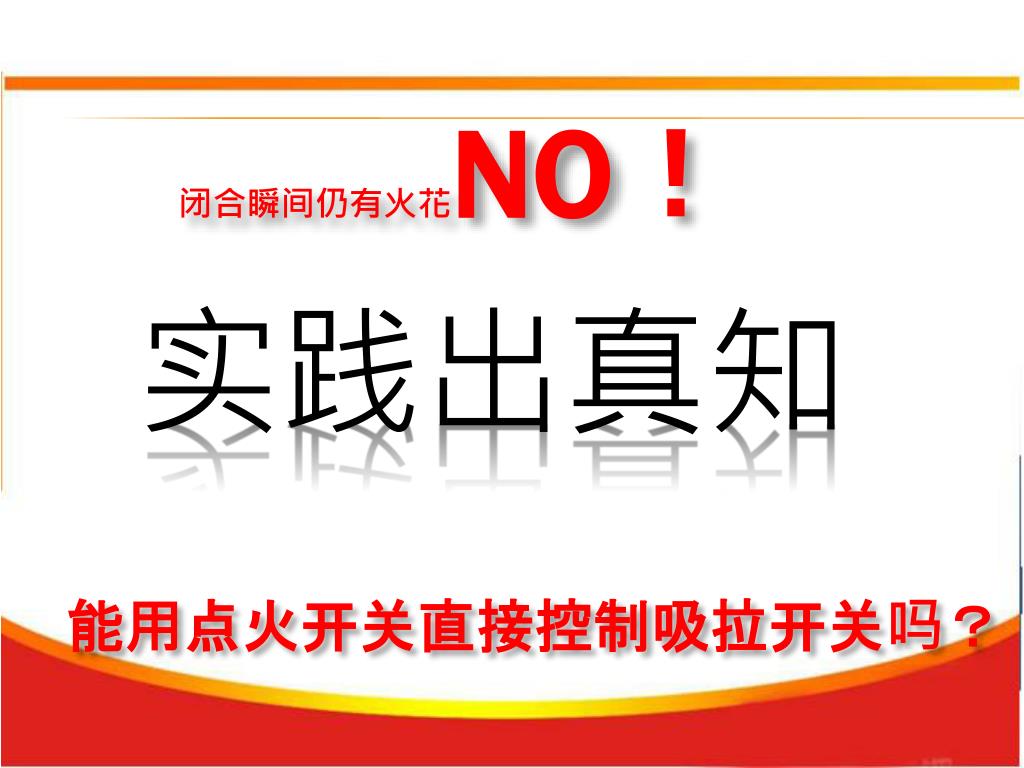

实践出真知

闭合瞬间仍有火花NO!

能用点火开关直接控制吸拉开关吗?


5707036

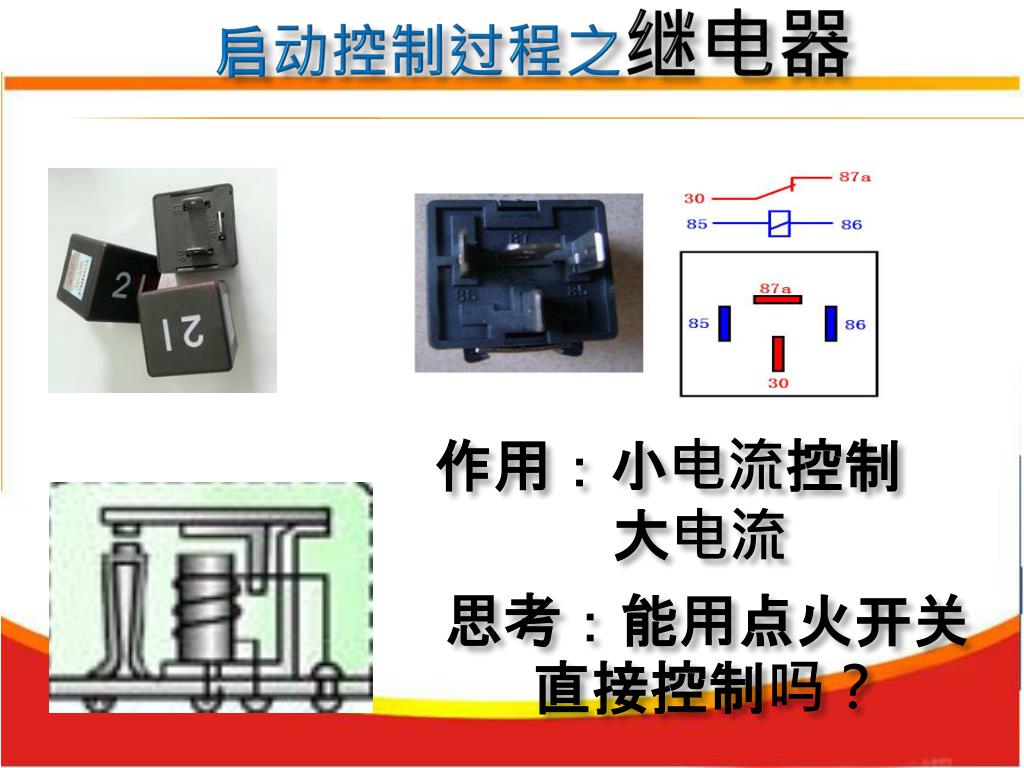

启动控制过程之继电器

作用:小电流控制

大电流

思考:能用点火开关直接控制吗?


5707036

实践出真知

闭合瞬间无明显火花YES!

能用点火开关直接继电器开关吗?


5707036

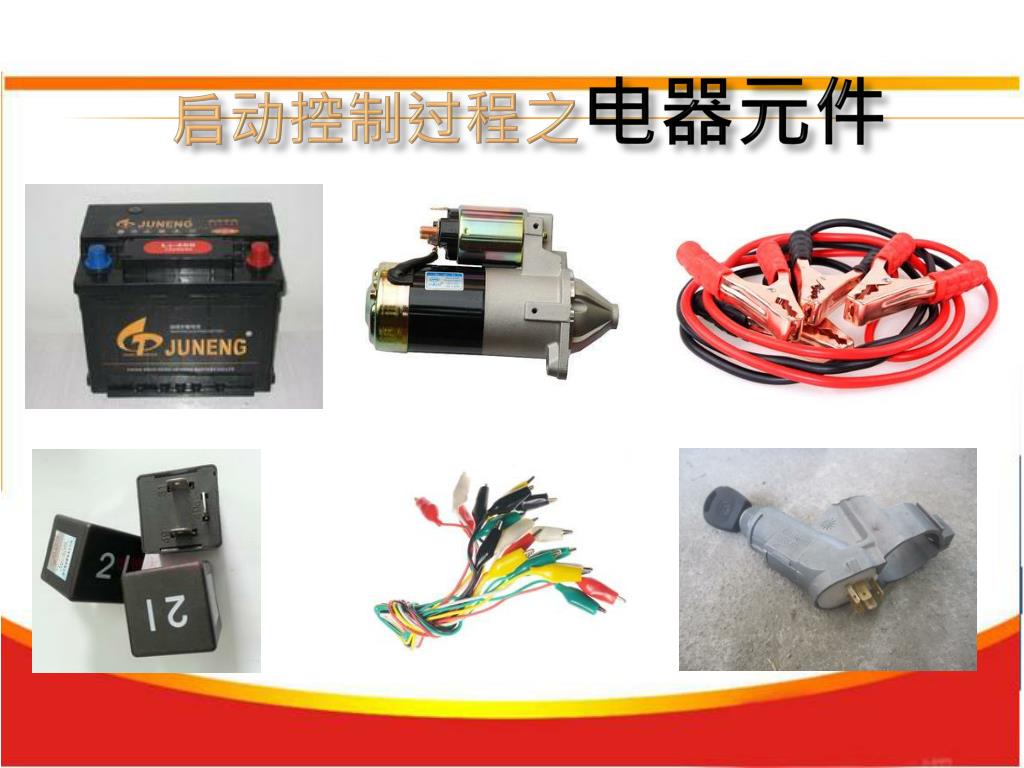

启动控制过程之电器元件


5707036

启动控制过程之感性认识(一)

示例:电灯泡控制线路连接

电器元件包括:

1、电源

2、开关

3、灯泡

4、电线

启动控制线路同样由这4样东西组成


5707036

  • 启动控制过程之感性认识(二)

归类

电源:12V蓄电池

电线:接线、控制连接线

开关:点火开关、继电器开关、吸拉开关

灯泡:继电器线圈、吸拉开关线圈、起动机


5707036

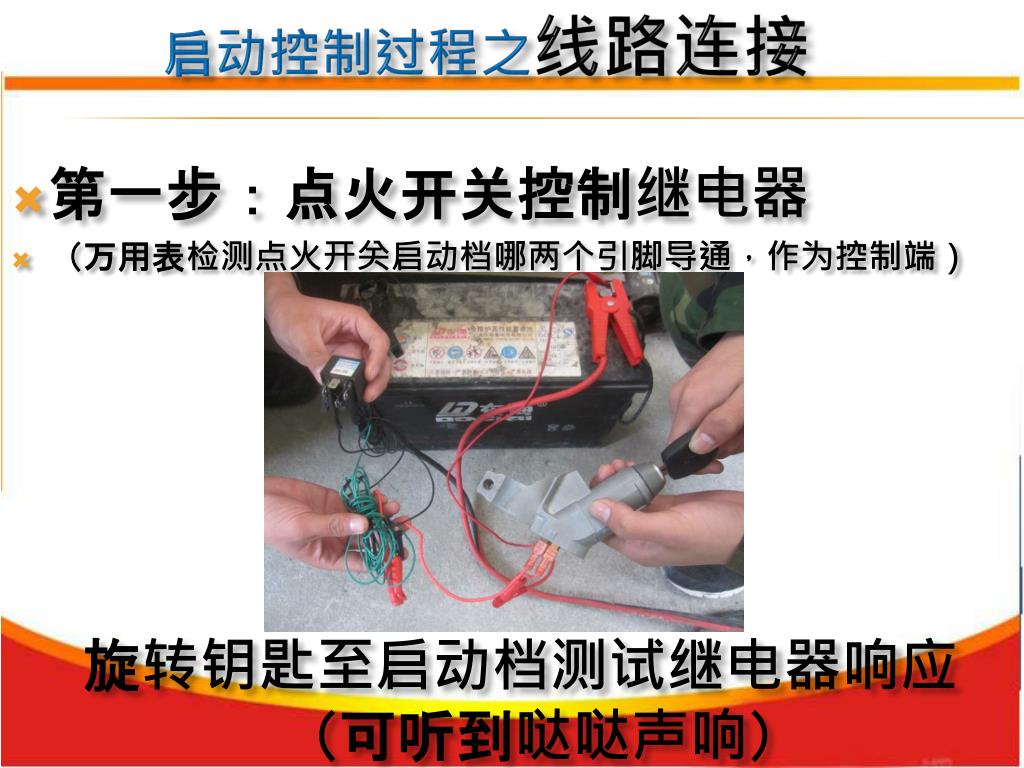

第一步:点火开关控制继电器

(万用表检测点火开关启动档哪两个引脚导通,作为控制端)

启动控制过程之线路连接

  • 旋转钥匙至启动档测试继电器响应(可听到哒哒声响)


5707036

第二步:继电器控制吸拉开关

启动控制过程之线路连接

  • 旋转钥匙至启动档测试吸拉开关响应


5707036

第三步:吸拉开关控制起动机

启动控制过程之线路连接

  • 旋转钥匙至启动档测试起动机响应


5707036

启动控制过程之线路图


5707036

2人一组,共5组

支领物品:蓄电池、搭接线1组、控制线4跟、点火开关1个、4脚继电器1个、AJR起动机1台。

学生分组实践

提示:对参考为灯泡的元 件,先搭铁。

开关元件控制正极的接入。


5707036

回想开始提到的问题:为什么启动发动机时听到“哒哒”声响

答:说明启动过程中,启动开关至启动继电器电路连接正常。

进一步确定问题所在可做如下操作:

1、直接将蓄电池连接吸拉开关控制端,如转动说明问题在继电器至吸拉开关线路。不转动执行步骤2。

2、蓄电池连接起动机控制端,如转动说明吸拉开关至起动机线路虚接,如不转说明故障在起动机自身。

实践结束


5707036

牢记:

电线虽多,心不乱

一开关控制一灯泡

灯泡负极先搭铁

开关来把正极控

每接一部试一试

连接成功信心增

总结
