電流與磁場的交互作用. 教學簡報. 一、載流導線在磁場中的受力:. (一)當導線中的電流方向與所位置的磁場方向互相垂直時,載流導線會產生偏向,表示 導線受到力的作用。此時,電流、磁場與導線所受的力可用安培右手定則來決定:「將右手伸直,四指指向 磁場 方向,大拇指張開與四指垂直指向導線上的電流方向,則掌心推出的方向即為導線的受力方向。」. 一、載流導線在磁場中的受力:. 磁場方向. 電流方向. 受力方向. 1. 只能使用右手 2. 三個方向互相垂直. 一、載流導線在磁場中的受力:.
E N D
電流與磁場的交互作用 教學簡報

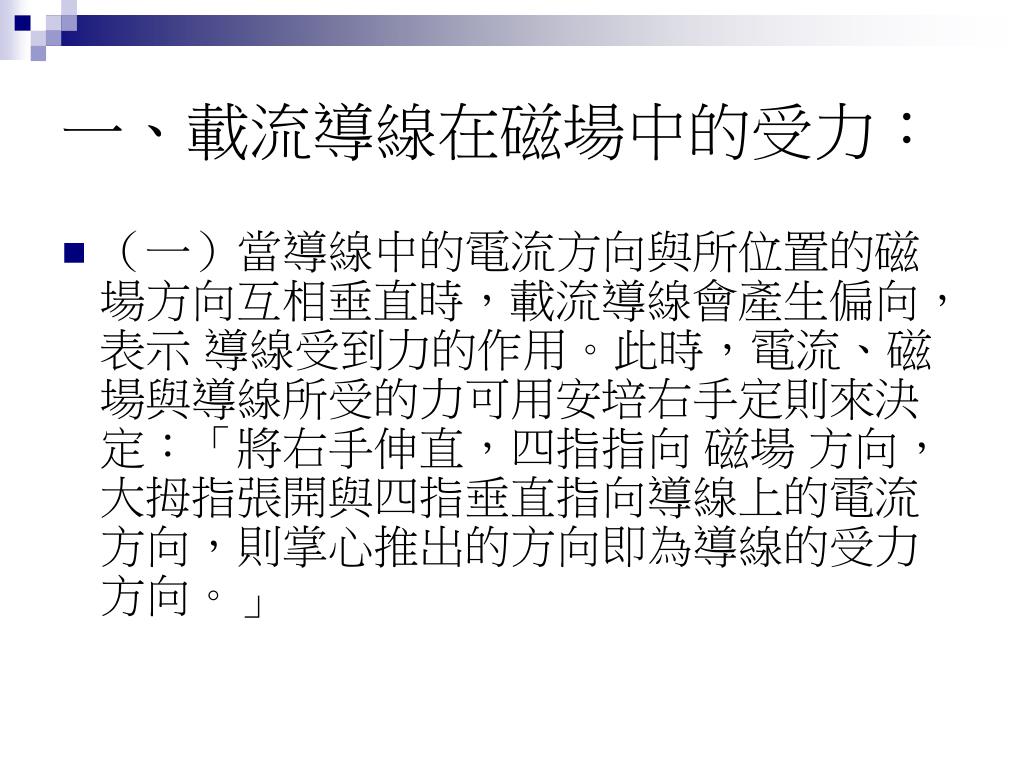

一、載流導線在磁場中的受力: • (一)當導線中的電流方向與所位置的磁場方向互相垂直時,載流導線會產生偏向,表示 導線受到力的作用。此時,電流、磁場與導線所受的力可用安培右手定則來決定:「將右手伸直,四指指向 磁場 方向,大拇指張開與四指垂直指向導線上的電流方向,則掌心推出的方向即為導線的受力方向。」
一、載流導線在磁場中的受力: 磁場方向 電流方向 受力方向 1.只能使用右手 2.三個方向互相垂直

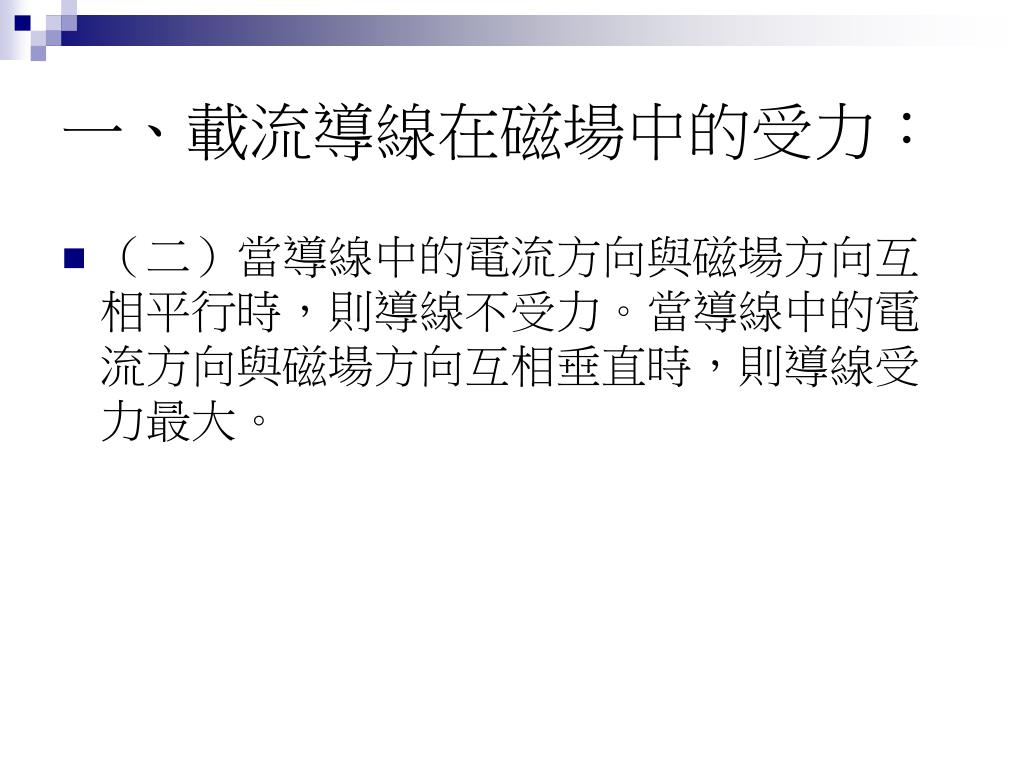

一、載流導線在磁場中的受力: • (二)當導線中的電流方向與磁場方向互相平行時,則導線不受力。當導線中的電流方向與磁場方向互相垂直時,則導線受力最大。
一、載流導線在磁場中的受力: (三)例題:有兩條通以直流電的直導線以平行的方式互相接近,若兩條導線的電流方向相同,則兩條導線會互相吸引,若兩條導線的電流方向相反,則兩條導線會互相排斥。 ◎思考方向:第一條導線所形成的磁場,到了第二條導線是什麼方向?再加上第二條導線自己的電流方向,使用安培右手定則判斷。

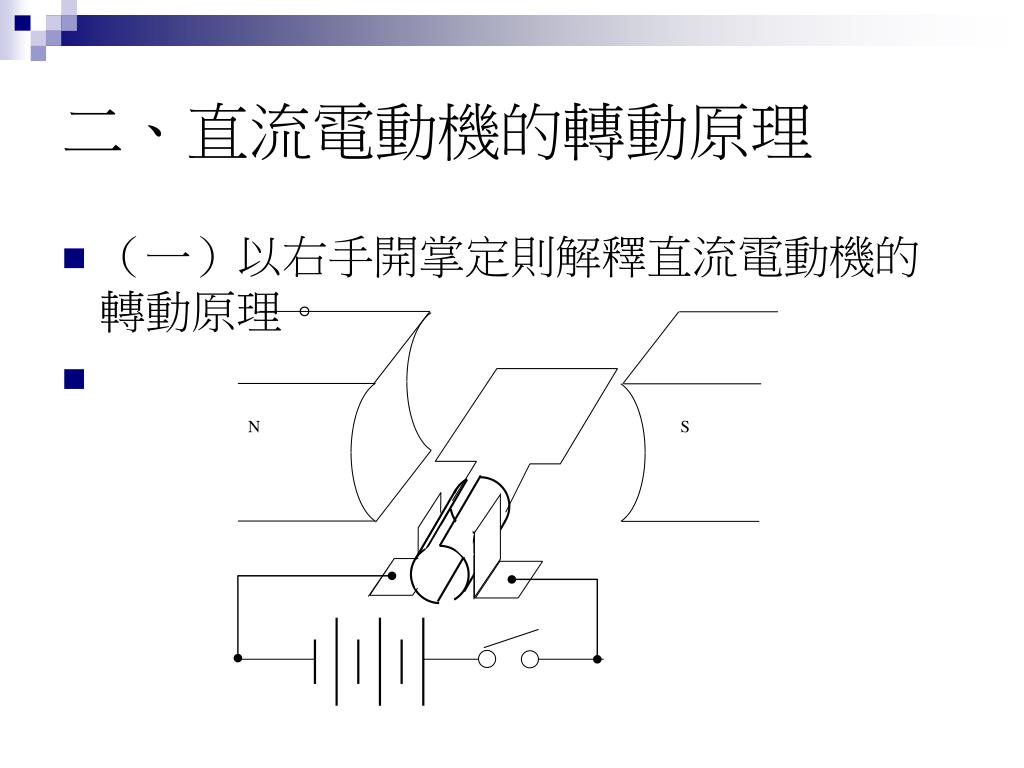

N S 二、直流電動機的轉動原理 • (一)以右手開掌定則解釋直流電動機的轉動原理。

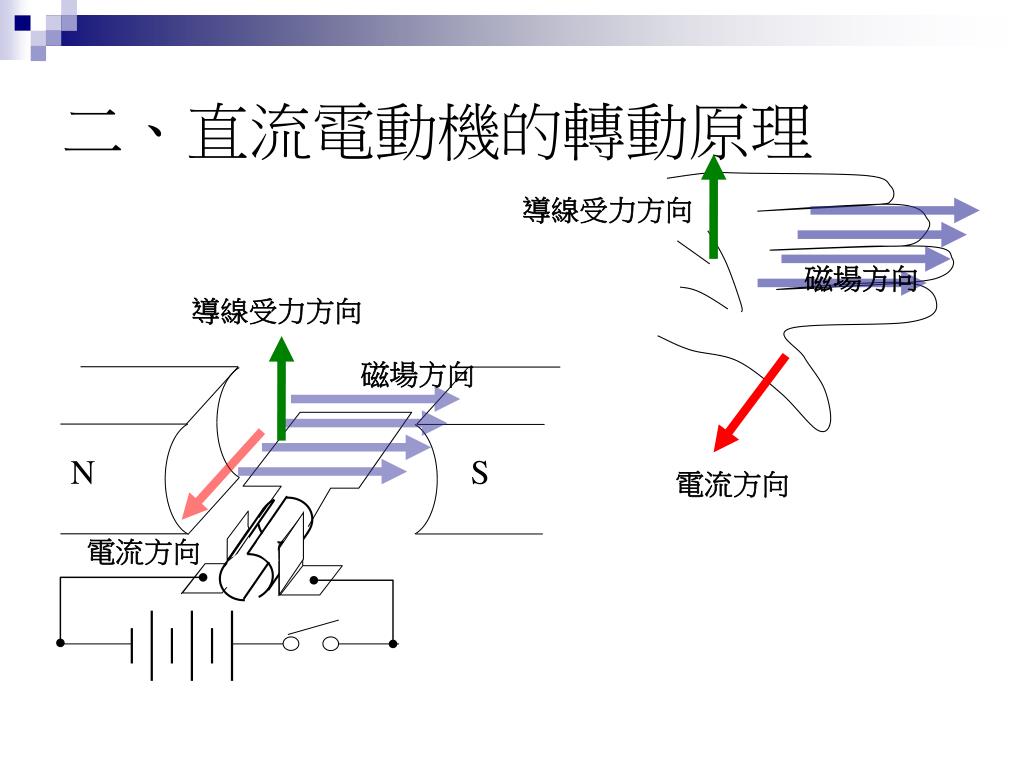

N S 二、直流電動機的轉動原理 導線受力方向 磁場方向 導線受力方向 磁場方向 電流方向 電流方向
二、直流電動機的轉動原理 • 從馬達的內部構造我們可以發現,當電流通過線圈時,線圈會產生磁場,使鐵芯帶有磁性而形成電磁鐵,由於電磁鐵與線圈外圍磁鐵的極性相同而互相排斥,線圈因此而發生轉動。但是,若線圈上電流的方向不變,則線圈只會轉動半圈就停止不動了。 • 為了使線圈維持不停地轉動,必須在線圈每轉動半圈時,就改變輸入線圈的電流方向一次,因此將導線兩端分別接上轉軸上的半圓形金屬環上,電源提供的電流則分別經由一側的電刷流入半圓形金屬環,經由螺旋形線圈,再由另一個半圓形金屬環經過另一側的電刷流出。 • 如此當線圈每轉動半圈時,線線圓上的電流方向就會改變一次,而線圈兩端的極性也隨之改變一次,所以線圈仍能與外圍磁鐵產生排斥作用而保持轉動。
