Espectro de luz e modelos de reflex o

Fundamentos de Computação Gráfica

Prof. Marcelo Gattass

Espectro de LUZ e Modelos de Reflexão

Guilherme Schirmer de Souza


Introdu o

Introdução

  • O objetivo dessa apresentação é fazer uma breve descrição teórica do primeiro trabalho da disciplina de Fundamentos de Computação Gráfica além de mostrar os resultados obtidos.

  • O Trabalho consistia em através de um determinado espectro de luz mostrar os diversos tipos de reflexão em um determinado objeto.


Espectro de luz e sistema de cor

Espectro de luz e Sistema de Cor

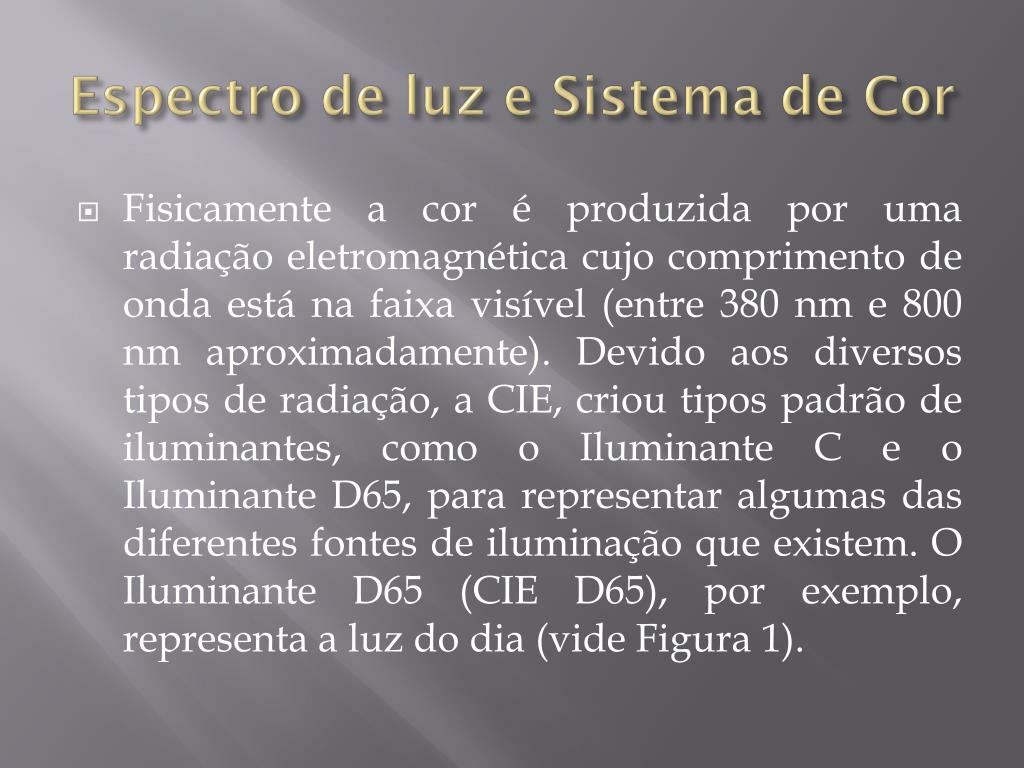

  • Fisicamente a cor é produzida por uma radiação eletromagnética cujo comprimento de onda está na faixa visível (entre 380 nm e 800 nm aproximadamente). Devido aos diversos tipos de radiação, a CIE, criou tipos padrão de iluminantes, como o Iluminante C e o Iluminante D65, para representar algumas das diferentes fontes de iluminação que existem. O Iluminante D65 (CIE D65), por exemplo, representa a luz do dia (vide Figura 1).


Espectro de luz e modelos de reflex o

2

1

0

380

480

580

680

780

Figura 2

Figura 1

Além disso, a CIE criou o sistema CIE-XYZ de cores, para poder representar as cores visíveis do espaço. Tal sistema é baseado em três dimensões (sensores) devido ao fato do sistema visual humano possuir moléculas fotossensíveis de amostragem nas faixas Vermelho, Verde e Azul (vide Figura 2).


Espectro de luz e modelos de reflex o

  • Para calcular a cor XYZ de um espectro utiliza-se as seguintes equações:

sendo P o espectro o qual se deseja a cor, x, y e z os sensores do modelo e Ф o iluminante considerado como branco padrão (no caso, D65). Para o caso discreto, as equações são as seguintes:


Sistema xyz para srgb

Sistema XYZ para sRGB

  • Os monitores dos computadores não utilizam o sistema XYZ de cores, sendo assim as cores XYZ devem ser convertidas para o espaço RGB de cor. Porém, cada dispositivo usa seu próprio tipo específico de sistema de cor RGB. Por isso, foi criado o sistema sRGB, de forma a padronizar as cores e as estratégias de manipulação das mesmas. A conversão de XYZ para sRGB é feita da seguinte forma:


Espectro de luz e modelos de reflex o

  • ref_X =  95.047        //Observer = 2°, Illuminant = D65ref_Y = 100.000ref_Z = 108.883var_X = X / 100        //X = From 0 to ref_Xvar_Y = Y / 100        //Y = From 0 to ref_Yvar_Z = Z / 100        //Z = From 0 to ref_Yvar_R = var_X *  3.2406 + var_Y * -1.5372 + var_Z * -0.4986var_G = var_X * -0.9689 + var_Y *  1.8758 + var_Z *  0.0415var_B = var_X *  0.0557 + var_Y * -0.2040 + var_Z *  1.0570if ( var_R > 0.0031308 ) var_R = 1.055 * ( var_R ^ ( 1 / 2.4 ) ) - 0.055else                     var_R = 12.92 * var_Rif ( var_G > 0.0031308 ) var_G = 1.055 * ( var_G ^ ( 1 / 2.4 ) ) - 0.055else                     var_G = 12.92 * var_Gif ( var_B > 0.0031308 ) var_B = 1.055 * ( var_B ^ ( 1 / 2.4 ) ) - 0.055else                     var_B = 12.92 * var_BR = var_R * 255G = var_G * 255B = var_B * 255


Modelos de ilumina o

Modelos de Iluminação

  • Em um ambiente físico, os objetos não são iluminados apenas pela luz de uma lâmpada e pela luz solar. Eles também são iluminados pelos demais objetos do meio que se encontram, através da reflexão desses com as fontes de luz supracitadas. Vários fatores influenciam a forma como cada objeto reflete a luz recebida como o ângulo de incidência do raio de luz, o espectro da luz incidente e a direção da qual se mede a reflexão.


Espectro de luz e modelos de reflex o

  • Através de várias medições realizadas, foi verificado que a luz que incide numa superfície divide-se em uma parcela absorvida (reflexão ambiente), uma parcela refletida sem direção preferencial (reflexão difusa), uma parte que é refletida na direção do reflexo (reflexão especular), entre outras (vide figura 3).

  • Dessa forma, para calcular as cores de um objeto iluminado, para cada uma dessas parcelas, existem diversos modelos, sendo uns bem simples e outros bem complexos e realistas.

Figura 3


Modelo de reflex o ambiente

Modelo de Reflexão Ambiente

  • A reflexão ambiente é um artifício introduzido para simular as reflexões mútuas entre os objetos. A intensidade da iluminação ambiente em um objeto é dada por:

    onde ka é o coeficiente de reflexão ambiente específico de cada objeto e Ia é a intensidade da luz ambiente.


Modelo de reflex o difusa

Modelo de Reflexão Difusa

  • Superfícies que refletem de forma perfeitamente difusa seguem a lei de Lambert, que afirma que a intensidade da radiação refletida por unidade de área independe da direção de reflexão (vide figura 4). A reflexão difusa é dada por:

    ou

    onde θ é o ângulo entre a luz (L) e a normal da superfície (N), kd é o coeficiente de difusão específico do objeto (determina a cor do objeto) e I é a intensidade da luz.


Espectro de luz e modelos de reflex o

luz incidente

luz incidente

luz incidente

Figura 4


Modelo especular de phong

Modelo Especular de Phong

  • Superfícies lisas ou brilhantes refletem a fonte de luz e causam um espalhamento da luz ao redor do reflexo. Este efeito é simulado pelo modelo de Phong. O espalhamento é conseguido por um aumento na intensidade de luz em direções próximas da reflexão especular R (vide Figura 5). A intensidade depende da posição V do observador, e é máxima na direção de R. O vetor R é obtido pela fórmula:


Espectro de luz e modelos de reflex o

  • A reflexão é dada por:

    ou

    onde ke é o coeficiente especular de cada objeto e n é uma constante característica da superfície.

  • O modelo de Phong é um modelo empírico, baseado em observações físicas.

Figura 5


Modelo especular de blinn phong

Modelo Especular de Blinn-Phong

  • O modelo de Blinn-Phong é muito similar ao modelo de Phong. A diferença é a utilização do vetor H (bissetriz entre a luz e o observador) e da normal N ao invés de R e V no cálculo do coeficiente especular. O objetivo é otimizar pois a bissetriz H só precisa ser calculada uma vez, ao contrário do R.


Modelo especular de cook torrance

Modelo Especular de Cook-Torrance

  • A reflexão da luz de superfícies reais tem sido objeto de muito estudo teórico e experimental. Os resultados experimentais foram próximos do modelo de Phong, porém com algumas diferenças. As diferenças são que a intensidade da reflexão especular varia de acordo com a direção da fonte de luz e o ângulo de pico da reflexão especular não é sempre o ângulo de incidência. Com isso, Cook e Torrance criaram um modelo diferente de reflexão levando em conta essas diferenças físicas.


Espectro de luz e modelos de reflex o

  • Assim, é suposto que a superfície simulada é composta por uma coleção de micro facetas espelhadas que são orientadas de forma aleatória na superfície. Além disso, é assumido que a componente especular da luz refletida vem da reflexão das facetas orientas na direção H (o mesmo H do modelo Blinn-Phong). Portanto a reflexão especular é uma combinação dos seguintes fatores:

    onde D é a função de distribuição da direção das micro facetas, G é a quantidade de sombra e cobertura que as facetas provocam entre si e F é a lei de reflexão de Fresnel.


Fun o de distribui o d

Função de Distribuição D

  • A luz refletida especularmente em uma determinada direção pode vir somente das facetas orientadas para refletir a luz naquele direção, ou seja, as facetas orientadas na direção de H. D representa exatamente essa quantia. O cálculo exato de D é na forma de uma exponencial (distribuição de Beckmann), porém para facilitar a sua obtenção, D pode ser calculado da seguinte forma:


Espectro de luz e modelos de reflex o

  • Essa fórmula é baseada no modelo de micro facetas como elipsóides de revolução e c é a excentricidade dos elipsóides. c é 0 para superfícies brilhantes e 1 para superfícies difusas.


Fator de atenua o geom trica g

Fator de Atenuação Geométrica G

  • Algumas das facetas provocam sombras nas outras, reduzindo assim a luz que chegua em cada uma delas. O fator de atenuação (G) é o valor dessa atenuação e varia de 0 a 1 para representar a proporção de luz remasnecente. O cálculo de G leva em conta todas as situações: quando não existe interferência entre as micro facetas, quando a reflexão é bloqueada e quando a luz incidente é bloqueada. O valor de G é portando o menor entre esses 3 valores:


Espectro de luz e modelos de reflex o

Para o caso a  Ga = 1.0

Para o caso b Gb = 2(N·H)(N·E)/(E·H)

Para o caso c Gc = 2(N·H)(N·L)/(E·H)

G = min (Ga, Gb, Gc)

Figura 6


Reflex o de fresnel f

Reflexão de Fresnel F

  • A reflexão de Fresnel obtém a fração de luz incidente em uma faceta que é refletida ao invés de absorvida.

    onde , e n é o índice de refração do objeto


Modelo de reflex o global

Modelo de Reflexão Global

  • A intensidade global de iluminação de um ponto é dado, portanto, pelo somatório das componentes ambiente, difusa e especular:


Resultados

Resultados

Cook

Blin-Phong

Phong

  • Material: Alumínio

    ka = (0,0,0); kd=(0.6,0.6,0.6); ks=(0.4,0.4,0.4)

    n (Phong) = 200; n (Blinn-Phong) = 200; n (Cook) = 200

    c = 0.35 (Cook)

  • Iluminante: D65


Espectro de luz e modelos de reflex o

Cook

Blin-Phong

Phong

  • Material: Aleatório

    ka = (0.9,0.2,0.2); kd=(0.9,0.2,0.2); ks=(1,1,1)

    n (Phong) = 50; n (Blinn-Phong) = 50; n (Cook) = 50

    c = 0.35 (Cook)

  • Iluminante: D65


Espectro de luz e modelos de reflex o

Cook

Blin-Phong

Phong

  • Material: Cerâmica de óxido de magnésio

    ka = (0,0,0); kd=(0.333,0.333,0.333); ks=(0.667,0.667,0.667)

    n (Phong) = 58; n (Blinn-Phong) = 58; n (Cook) = 1.8

    c = 0.35 (Cook)

  • Iluminante: D65


Refer ncias

Referências

  • Notas de aula.

  • http://www.cie.co.at/publ/abst/datatables15_2004/sid65.txt

  • http://www.isc.tamu.edu/~astro/color/cie_xyz1964.html

  • http://en.wikipedia.org/wiki/D65

  • http://en.wikipedia.org/wiki/Chromaticity_coordinate#The_CIE_xy_chromaticity_diagram

  • Gomes, Jonas; Velho, Luiz. Computação Gráfica, Vol 1. Rio de Janeiro, IMPA, 1998.

  • http://users.directnet.com.br/val/tutor/tutor.html#capit5


Espectro de luz e modelos de reflex o

  • https://www.siggraph.org/education/materials/HyperGraph/illumin/similum0.htm

  • http://en.wikipedia.org/wiki/Cook-Torrance#Cook.E2.80.93Torrance_model
