کاهش اثر پدیده تشدید زیرسنکرون توسط بانک مقاومت ترمزی دینامیکی

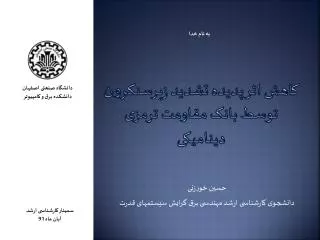

1. کاهش اثر پدیده تشدید زیرسنکرون توسط بانک مقاومت ترمزی دینامیکی به نام خدا دانشگاه صنعتی اصفهان دانشکده برق و کامپیوتر حسین خورزنی دانشجوی کارشناسی ارشد مهندسی برق گرایش سیستمهای قدرت سمینار کارشناسی ارشد آبان ماه 91

2. عناوین دانشکده برق و کامپیوتر 1- مقدمه 2- تعریف پدیده تشدید زیر سنکرون، بررسی علل و اثرات آن 3- روشهای مقابله با این پدیده 4- بانک مقاومتی ترمزی دینامیکی کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 5- نتایج 6- نتیجه گیری و پیشنهادات 7- پرسش و پاسخ of 15

3. 1- مقدمه دانشکده برق و کامپیوتر افزایش ظرفیت خطوط بهبود پایداری ماندگار و گذرا 1-1- جبران سازی سری خطوط انتقال توسط خازن و ... 1-2- حوادث نیروگاه موهاوی در سالهای 1970 و 1971 1-3- مطرح شدن بحث تشدید زیرسنکرون (Subsynchronous Resonance) کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 علت اصلی پدیده تشدید زیرسنکرون تشدید خازن سری جبران سازی و راکتانس شبکه of 15

4. 2- تعریف پدیده تشدید زیر سنکرون، بررسی علل و اثرات آن دانشکده برق و کامپیوتر 2-1- تعریف IEEE برای پدیده تشدید زیرسنکرون 2-2- وقوع تشدید با فرکانسی کمتر از فرکانس اصلی در اثر یک اغتشاش کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 2-3- ایجاد جریانهای گذرا حاوی فرکانس زیرسنکرون پس ازیک اغتشاش ایجاد گشتاور با فرکانس زیر سنکرون روی محور of 15

5. 3- روشهای مقابله با این پدیده دانشکده برق و کامپیوتر 3-1- طرح ریزی سیستم 3-2- فیلتر مسدود کننده استانیکی 3-3- فیلتر موازی میرا کننده کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

6. 3- روشهای مقابله با این پدیده دانشکده برق و کامپیوتر 3-4- کنترل کننده تکمیلی سیستم تحریک (SEDC) تجهیزات سری (TCSC,SSSC) 3-5- تجهیزات FACTS تجهیزات موازی (STATCOM) کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 3-6- بانک مقاومت ترمزی دینامیکی of 15

7. 4- بانک مقاومتی ترمزی دینامیکی دانشکده برق و کامپیوتر 4-1- کاربرد اولیه بانک های مقاومتی در ترمینال ژنراتورها جذب توان اکتیو در زمان خطا 4-2- ایده اصلی این روش 5/6% ظرفیت ژنراتور 4-3- انتخاب ظرفیت بانک مقاومتی ولتاژ نامی ترمینال ژنراتور کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

8. 4- بانک مقاومتی ترمزی دینامیکی دانشکده برق و کامپیوتر 4-4- نحوه کنترل سوئیچ ها استفاده از تغییرات سرعت ژنراتور کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 4-5- پیاده سازی فرمان کنترلی سوئیچ ها of 15

9. 4- بانک مقاومتی ترمزی دینامیکی دانشکده برق و کامپیوتر IEEE First Bench Mark (FBM) 4-6- معرفی IEEE Bench Marks در بحث تشدید زیر سنکرون Case 1 IEEE Second Bench Mark (SBM) Case 2 کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 CORPALS Bench mark of 15

10. 4- بانک مقاومتی ترمزی دینامیکی دانشکده برق و کامپیوتر 4-7- سیستم شماره 1 از IEEE Second Bench Mark (SBM) کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

11. 4- بانک مقاومتی ترمزی دینامیکی دانشکده برق و کامپیوتر 4-8- شبیه سازی سیستم به همراه بانک مقاومتی دینامیکی در نرم افزار MATLAB کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

12. 5- نتایج دانشکده برق و کامپیوتر 5-1- تغییرات سرعت و گشتاورهای قسمت های مختلف محور بدون بانک مقاومتی دینامیکی کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

13. 5- نتایج دانشکده برق و کامپیوتر 5-2- تغییرات سرعت و گشتاورهای قسمت های مختلف محور با بانک مقاومتی دینامیکی 5-3- فرمان کنترلی به سوئیچ های بانک مقاومتی کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 of 15

14. 6- نتیجه گیری و پیشنهادات دانشکده برق و کامپیوتر • کاهش اثر SSR توسط کنترل مناسب ورود و خروج بانک مقاومتی در ترمینال ژنراتورها • نیاز به زمان نسبتاً طولانی در استفاده از بانک مقاومتی دینامیکی • مناسب بودن این روش برای سیستم های دارای مقاومت ترمزی در ترمینال ژنراتور کاهش اثر پدیده تشدید زیرسنکرون توسط .... حسین خورزنی/ آبان ماه 91 • احتمال رجحان سایر روش های مقابله کننده با SSR مانند STATCOM در سایر سیستم ها • مقایسه اقتصادی روش ارائه شده با سایر روشهای معروفتر • طراحی و پیاده سازی سیستم کنترلی بهتر بانک مقاومتی جهت کاهش زمان عملکرد آن of 15
