COREL DRAW SEZNÁMENÍ

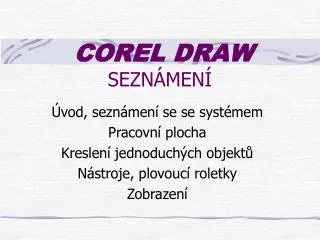

1. COREL DRAWSEZNÁMENÍ Úvod, seznámení se se systémem Pracovní plocha Kreslení jednoduchých objektů Nástroje, plovoucí roletky Zobrazení

2. Úvod • Grafický systém COREL DRAW je systém grafických programů, který: • obsahuje spoustu nástrojů a funkcí pro rozmanitou práci s grafikou • umožňuje • kreslit vlastní obrázky (kliparty) - Corel Draw • upravovat fotografie - Corel Photo Paint • dále umožňuje • skenování a grabování • převádět bitmapovou grafiku na vektorovou

3. Vektorová a rastrová grafika • Vektorová grafika - technický výkres • tvary jsou tvořeny objekty • čáry, oblouky, křivky • každý objekt má své charakteristické vlastnosti • počáteční a koncový bod, poloměr, barva • Rastrová grafika - fotografie • tvary jsou tvořeny shlukem teček (pixelů)

4. Zákl. pojmy vektorové grafiky COREL DRAW • Objekt • Hlavní stavební jednotka vektorové grafiky • Vektor • charakteristické veličiny popisující objekt • souřadnice poč. a kon. bodu, délka, poloměr, barva • Uzel • Význačné body objektu • konce úsečky, rohy objektu

5. Zákl. pojmy rastrové grafiky COREL PHOTO PAINT • Pixel (Picture Element) • Základní stavební jednotka rastrového obrázku • Pixely jsou umístěny v mřížce - rastru • Barevná hloubka (Bitová hloubka) • Počet bitů věnovaných jednomu obrazovému bodu (1 bit - černobílý obrázek, 8 bitů - 256 barev nebo stupňů šedi, ...)

6. Pracovní plocha • Okno kresby • Největší část pracovní plochy • Obsahuje ohraničení zvoleného formátu • oblast obrázku, která bude vytisknuta • Klasický titulkový řádek aplikace Windows • Klasické Menu aplikace Windows

7. Panely nástrojů • Shora: • Standardní panel nástrojů • Panel vlastností • Vlevo - Okno nástrojů • Vpravo - Paleta barev • Další panely - místní nabídka na některém panelu nástrojů

8. Standardní panel nástrojů • Práce se soubory a schránkou • Import/Export grafiky • Kvalita a velikost zobrazení • Nápověda, Učebnice, Rady

9. Panel vlastností • kontextově závislý panel - zobrazuje informace o právě vybraném nástroji či objektu • Příklad: plocha • informace o nastaveném formátu • volba orientace papíru • volba přichytávání objektů

10. Okno nástrojů • Poskytuje rychlý přístup k funkcím programu • Některá tlačítka jsou rozbalovací po podržení ukazatele myši

11. Kreslení objektů 1/3 • Čára - Ruční režim • Táhnout myší při stisknutém tlačítku myši • Úsečka - Ruční režim • Klepnout na začátek a klepnout na konec • při podržení klávesy Ctrl měníme sklon úsečky po 15° • Nástroj Ruční pero • V panelu vlastností lze vybrat tloušťku a typ pera • pero se stálou tloušťkou • pero kaligrafické (tloušťka čáry se mění se směrem) • předem nastavené pero (lze vybrat tvar čáry ze seznamu)

12. Kreslení objektů 2/3 • Nástroj Bezierův režim Kreslení čar a křivek umísťováním jednotlivých uzlů myší • Umístíme uzlové body tažením • směr pomocné čáry určuje tečnu • délka pomocné čáry určuje zakřivení • Podržením klávesy Ctrl při umísťování uzlů měníme sklon tečny po 15°

13. Kreslení objektů 3/3 • Obdélník: • Nástroj Obdélník, Klepnout na jeden roh, táhnout na druhý roh a pustit tlačítko myši • Kružnice: • Nástroj Elipsa, Táhnout myší při stisknuté klávese Ctrl • Hvězda: • Nástroj Mnohoúhelník > nakreslit mnohoúhelník • Nástroj Tvar > tažením upravit uzlové body • Místní nabídka: Vlastnosti > upravit: Výplň, Obrys, Počet vrcholů v mnohoúhelníku • Použití klávesy Ctrl způsobí nakreslení mnohoúhelníku či hvězdy se stejnými stranami

14. Výběr a úpravy objektů • Nástroj Výběr, kurzor se změní na černou šipku • první klepnutí - výběr objektu, možnost úprav tažením za uzlové body • druhé klepnutí - otáčení podle vyznačeného (posunutelného) středu nebo zkosení objektu • Nástroj Tvar, tažením za uzlové body objektu • Úsečka - posun koncových bodů • Obdélník - zaoblení rohů • Kružnice - provedení výseče

15. Paleta barev • Šipky na okrajích pro rolování paletou • Šipka dole na rozšíření zobrazení palety (vrací klepnutí pod posuvník palety) • Klepnutí levým tl. myši - barva výplně • Klepnutím pravým tl. myši - barva obrysu • Klepnutí na okénko barvy s křížkem zruší barvu objektu

16. Plovoucí roletky • Rozbalovací nabídky v plovoucích oknech • Získáme je z místní nabídky na panelech • Lze je minimalizovat do plovoucí lišty Příklady: • Barva (6) - bude aplikována na vybraný objekt • Speciální výplň (7) - styl výplně • Pero (8) - styl čáry, barva

17. Zobrazení • Při kreslení můžeme používat • Mřížku - Menu: Zobrazit > Mřížka • Vodicí linky - Přetažením měřítka do výkresu • Zobrazit kresbu lze v režimu • Normálně - jak je kresleno • Drátěný model - jen jednoduché obrysy • Koncept - bez přechodů

18. Studijní materiály - základní • On Line nápověda k systému - klasická nápověda Winddows programů • Menu: Nápověda > Témata • Klávesy "F1" nebo "Ctrl+F1" • On Line rady - krátké popisy konkrétních postupů • Menu: Nápověda > Rady • On Line učebnice - výukové texty • Menu: Nápověda > CorelTutor

19. Studijní materiály - doplňkové • Kolektiv Tipy a triky: Corel Draw Unis, Brno 1999 • Petr Lindner Corel Draw, tipy, efekty a kouzla Computer Press, Praha 2001

20. Užitečná pomůcka • Karty rychlé nápovědy
