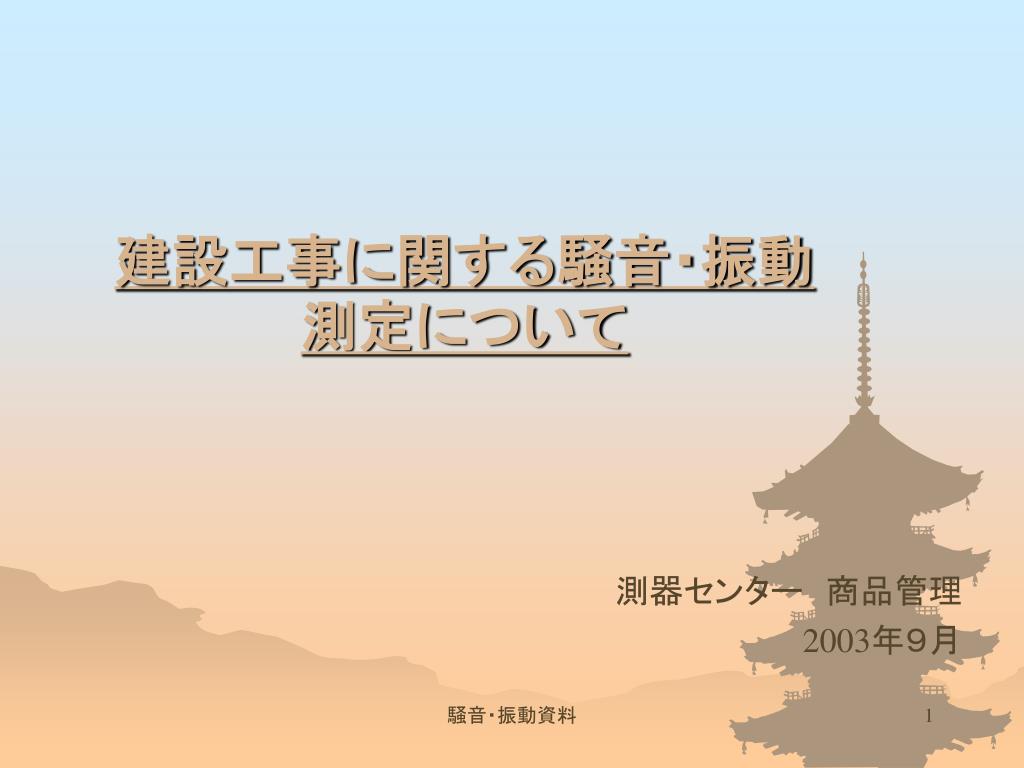

建設工事に関する騒音・振動測定について

測器センター 商品管理

2003年9月

騒音・振動資料

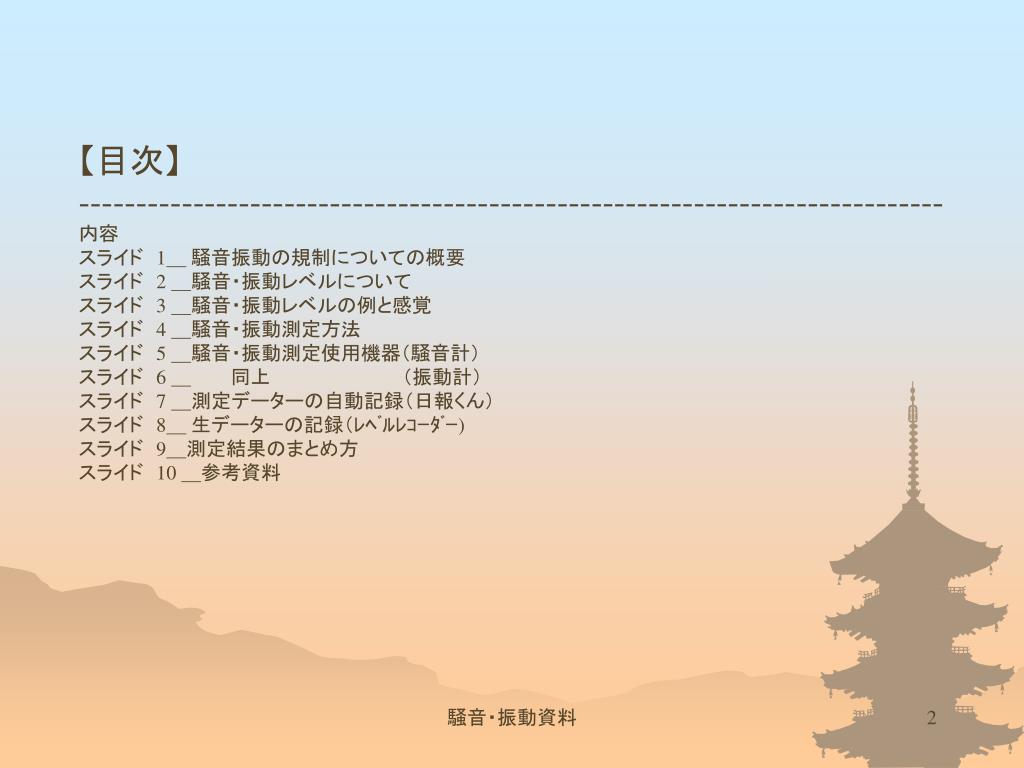

目次】

----------------------------------------------------------------------------

内容

スライド 1_ 騒音振動の規制についての概要

スライド 2 _騒音・振動レベルについて

スライド 3 _騒音・振動レベルの例と感覚

スライド 4 _騒音・振動測定方法

スライド 5 _騒音・振動測定使用機器(騒音計)

スライド 6 _   同上          (振動計)

スライド 7 _測定データーの自動記録(日報くん)

スライド 8_ 生データーの記録(レベルレコーダー)

スライド 9_測定結果のまとめ方

スライド 10 _参考資料

騒音・振動資料

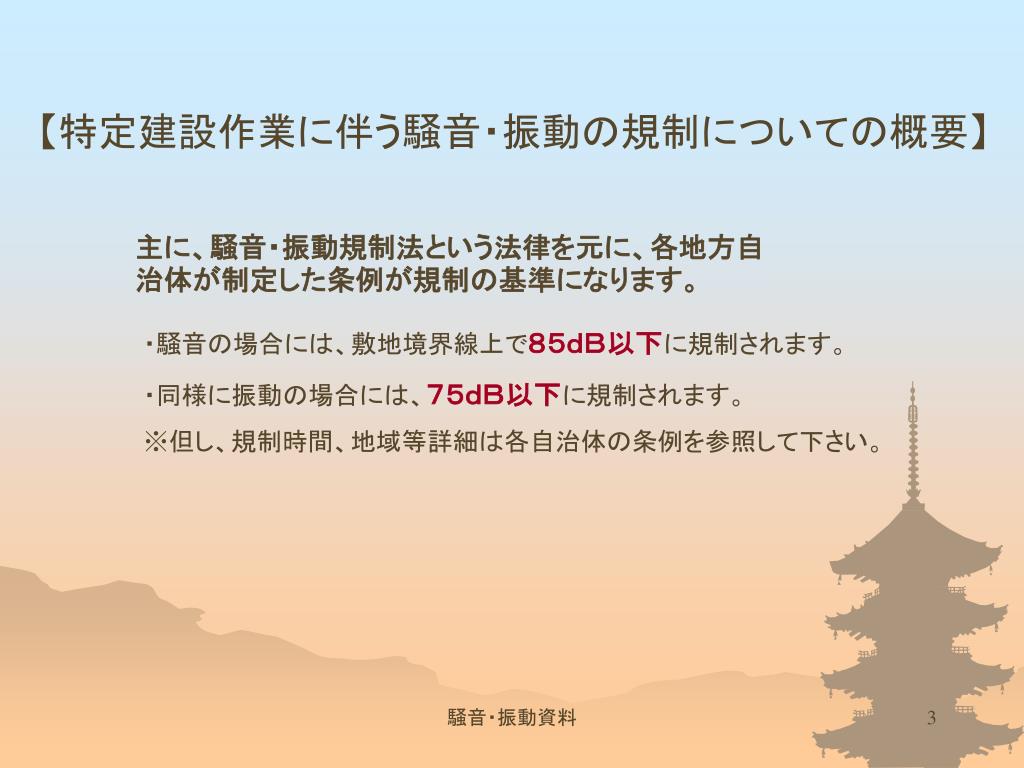

特定建設作業に伴う騒音・振動の規制についての概要】

主に、騒音・振動規制法という法律を元に、各地方自治体が制定した条例が規制の基準になります。

・騒音の場合には、敷地境界線上で85dB以下に規制されます。

・同様に振動の場合には、75dB以下に規制されます。

※但し、規制時間、地域等詳細は各自治体の条例を参照して下さい。

騒音・振動資料

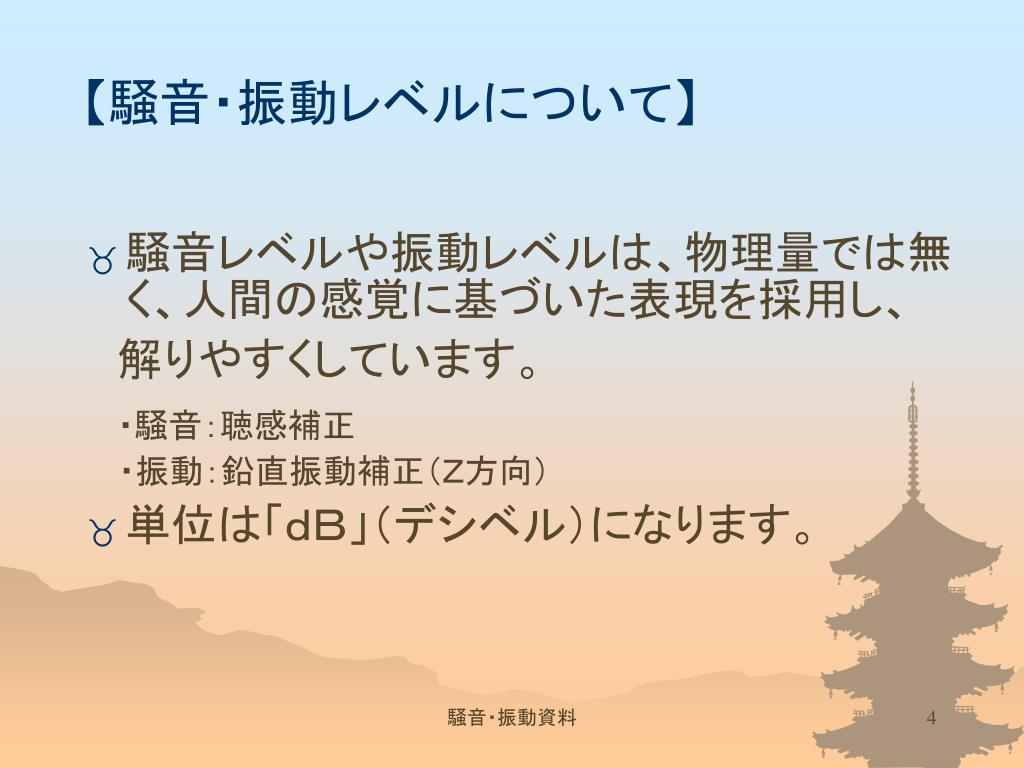

騒音・振動レベルについて】

  • 騒音レベルや振動レベルは、物理量では無く、人間の感覚に基づいた表現を採用し、

     解りやすくしています。

    ・騒音:聴感補正

      ・振動:鉛直振動補正(Z方向)

  • 単位は「dB」(デシベル)になります。

騒音・振動資料

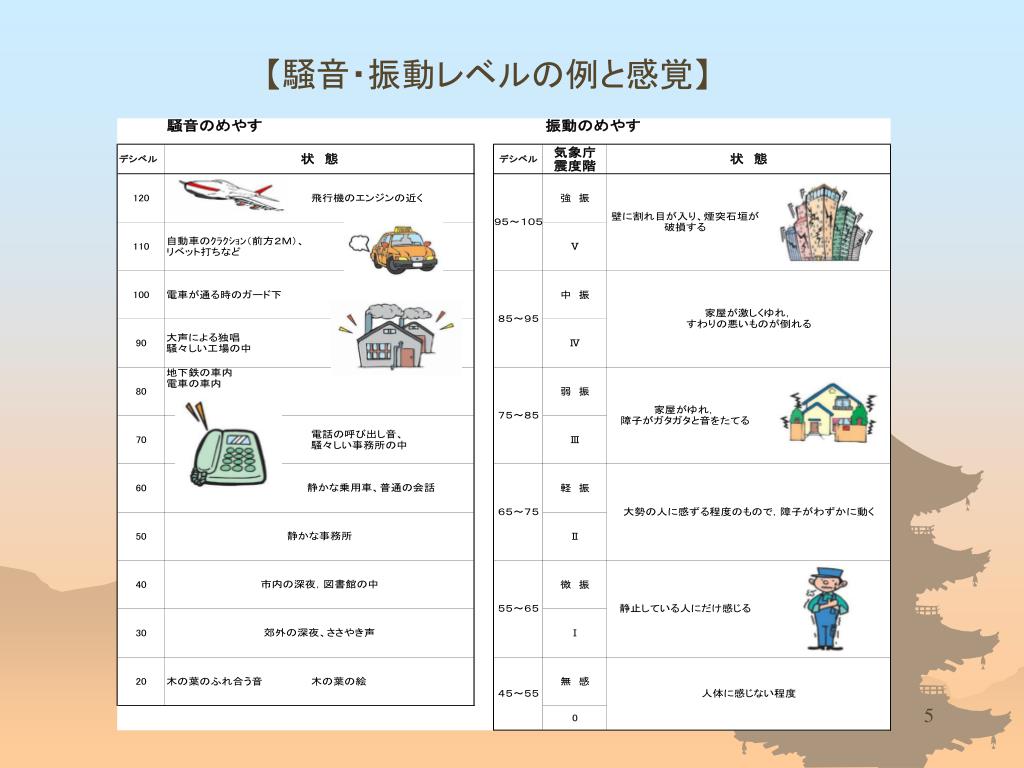

騒音・振動レベルの例と感覚】

騒音・振動資料


騒音・振動測定方法】

  • 測定は、敷地の境界線上に、騒音計のマイクロフォン、振動レベル計のピックアップを設置して行なう。

  • 騒音測定は、周波数重み特性をA特性、時間重み特性はFASTを用いる。

  • 振動測定は、鉛直方向(Z軸方向)の振動レベルで

      振動感覚補正の鉛直特性を用いる。

詳細については、騒音・振動規制法その他条例を参照願います。

騒音・振動資料


騒音・振動測定使用機器】

  • 騒音計

       ・メーカー:リオン㈱

        ・型  式:NL-21

        ・測定機能:騒音レベル(Lp)

                等価騒音レベル(Leq)

                時間率騒音レベル(Lx)

               最大値(Lmax)最小値(Lmin)

        ・測定レベル範囲:28~130dB

        ・適応規格:計量法 JIS C 1502

注)型式は変更する場合があります。

騒音・振動資料


  • 振動計

    ・メーカー:リオン㈱

        ・型  式:VM-53A

        ・測定機能:振動レベル(Lv)

                振動加速度レベル(Lva)

                時間率振動レベル(Lx)

                等価振動レベル(Lveq)

               最大値(Lmax)最小値(Lmin)

        ・測定レベル範囲:Lv 25~120dB

        ・適応規格:計量法 JIS C 1510

注)型式は変更する場合があります。

騒音・振動資料

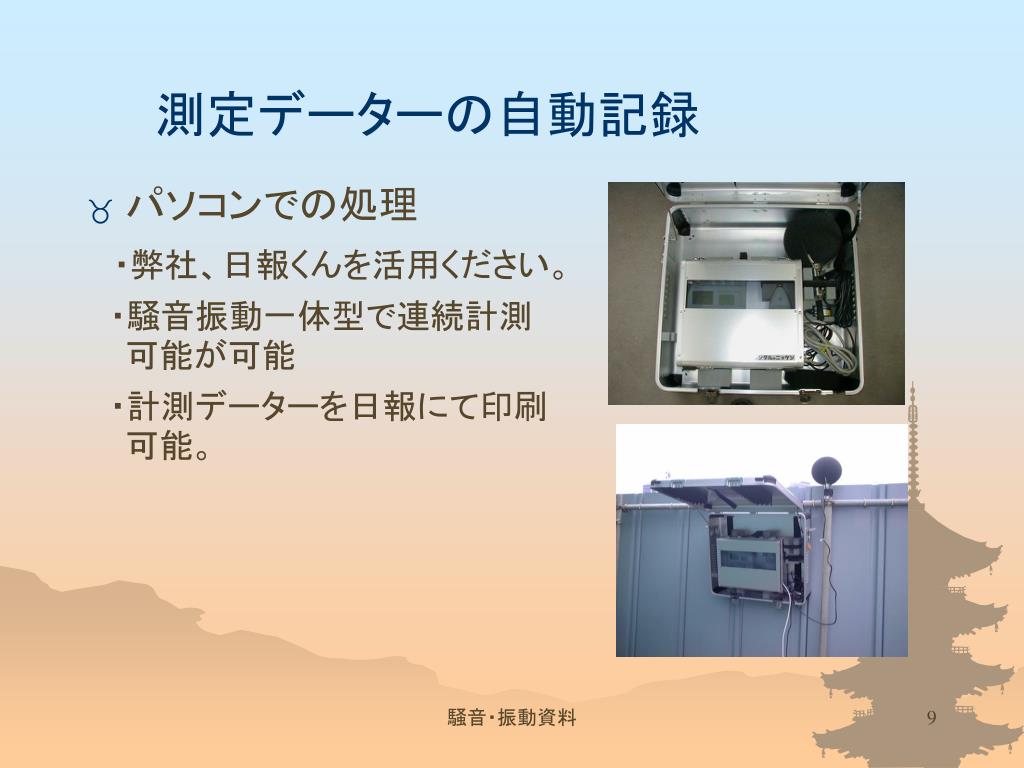

測定データーの自動記録

  • パソコンでの処理

    ・弊社、日報くんを活用ください。

     ・騒音振動一体型で連続計測可能が可能

     ・計測データーを日報にて印刷可能。

騒音・振動資料

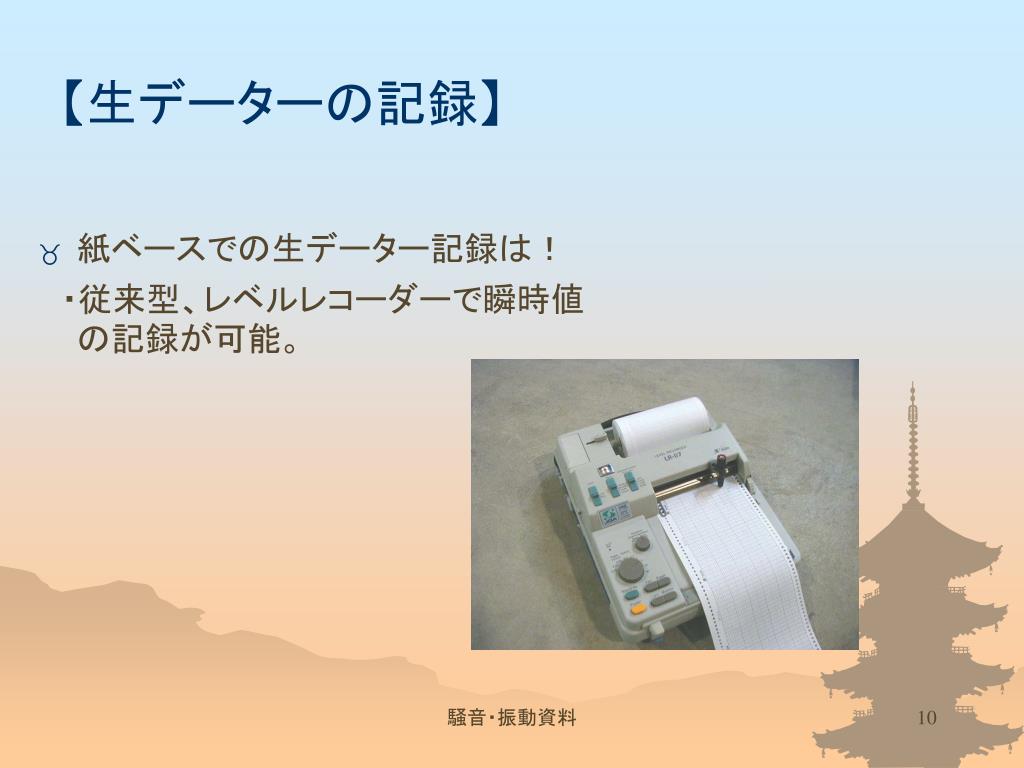

生データーの記録】

  • 紙ベースでの生データー記録は!

     ・従来型、レベルレコーダーで瞬時値の記録が可能。

騒音・振動資料

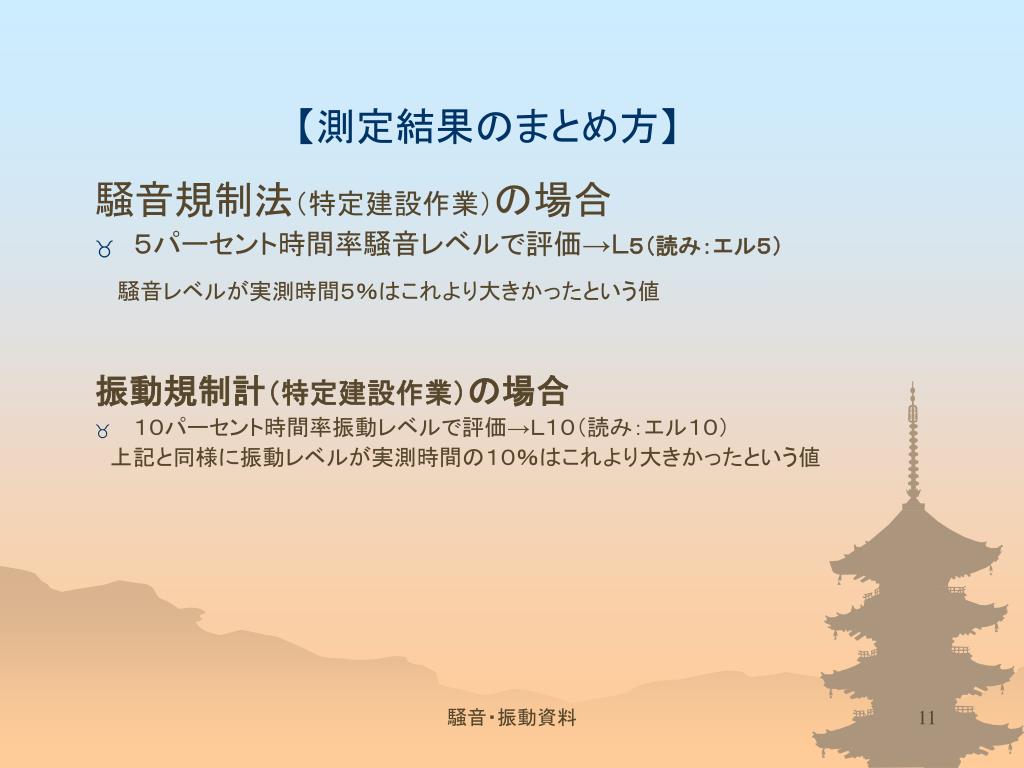

測定結果のまとめ方】

騒音規制法(特定建設作業)の場合

  • 5パーセント時間率騒音レベルで評価→L5(読み:エル5)

    騒音レベルが実測時間5%はこれより大きかったという値

    振動規制計(特定建設作業)の場合

  • 10パーセント時間率振動レベルで評価→L10(読み:エル10)

     上記と同様に振動レベルが実測時間の10%はこれより大きかったという値

騒音・振動資料

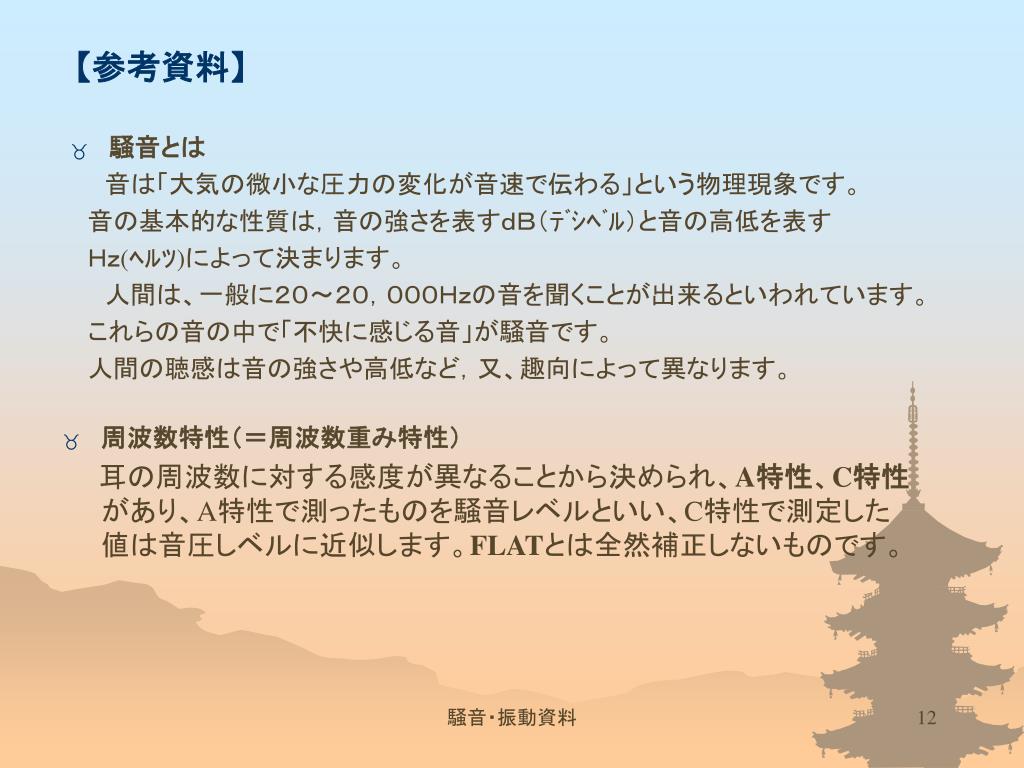

参考資料】

  • 騒音とは

      音は「大気の微小な圧力の変化が音速で伝わる」という物理現象です。

     音の基本的な性質は,音の強さを表すdB(デシベル)と音の高低を表す

     Hz(ヘルツ)によって決まります。

      人間は、一般に20~20,000Hzの音を聞くことが出来るといわれています。

     これらの音の中で「不快に感じる音」が騒音です。

     人間の聴感は音の強さや高低など,又、趣向によって異なります。

  • 周波数特性(=周波数重み特性)

     耳の周波数に対する感度が異なることから決められ、A特性、C特性があり、A特性で測ったものを騒音レベルといい、C特性で測定した値は音圧しベルに近似します。FLATとは全然補正しないものです。

騒音・振動資料

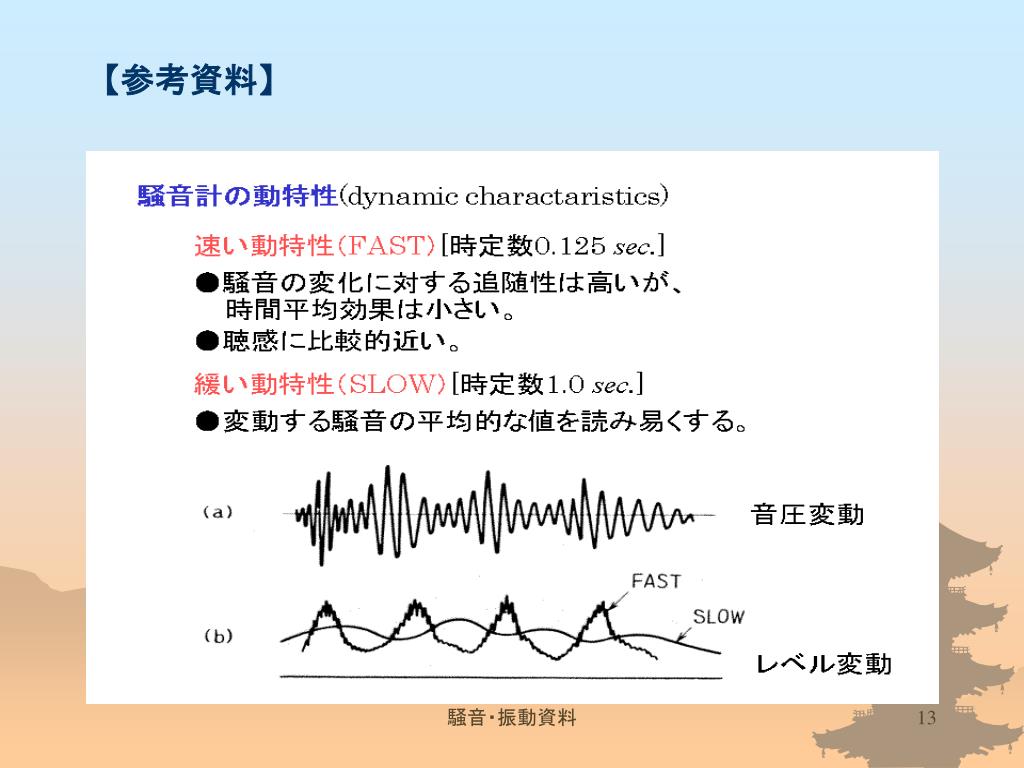

参考資料】

騒音・振動資料
