Presentation Transcript


Ip

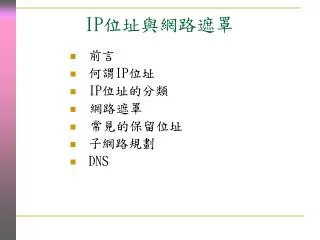

IP位址與網路遮罩

  • 前言

  • 何謂IP位址

  • IP位址的分類

  • 網路遮罩

  • 常見的保留位址

  • 子網路規劃

  • DNS


Ip

前言

  • Internet:泛指架構在TCP/IP機制下的網路系統。

  • TCP:Transmission Control Protocol傳輸控制協定。

    屬於OSI參考模式第四層(傳輸層)。

  • IP:Internet Protocol網際網路協定。

    屬於OSI參考模式第三層(網路層)。

  • OSI參考模式:分為七層。

    實體層、資料連結層、網路層、傳輸層、

    會議層、呈現層、應用層。


Ip

何謂IP位址?

  • IP位址:在網際網路上所有的電腦皆須有一個

    獨一無二的辨識碼以資識別彼此,此

    辨識碼稱為IP位址。

  • IPv4:目前正在使用的是第四版,稱為IPv4 。

  • IPv6:下一個即將使用的IP位址為第六版。


Ip

IPv4

  • 由32個bits所構成,可提供232個IP位址給網路上的電腦使用。

  • 以8個位元為單位,將32個位元分為四個部份,每部份皆以十進位數字型態表示,並以句點作為分隔 。

  • 8個位元轉為十進位,最小值為0,最大值為255

  • 例如203.64.237.1為11001011.01000000.11101101.00000001之十進位表示法。


Ip

IP位址的分配

  • 由ICANN(Internet Corporation for Assigned Names and Numbers,網際網路名稱與數字位址分配機構)負責分配。

  • IP位址又可分為兩部份:網路位元(Network bits)與 主機位元(Host bits)。

  • 網路位元:各個網路系統的識別,由ICANN分配。

  • 主機位元:網路系統內各電腦主機的識別,由各網路系統主管單位分配。


Ip

IP 位址的分類


Ip

網域位址

將主機位元全部設為0,網路位元維持不變,即為網域位址。


Ip

廣播位址

將主機位元全部設為1,網路位元維持不變,即為廣播位址。


A class a ip

A類(Class A)IP位址

  • 最左邊一個位元為0。

  • 有7個網路位元,24個主機位元 。

  • 第一個位元組的十進位數介於0~127之間,共有27(128)個A類網路。例如:10.1.1.1

  • 一個A類網路可提供224-2個主機位址。減2是扣 除網域位址與廣播位址。

  • A類的網域位址為N.0.0.0(主機位元全部設為0)例如:10.0.0.0

  • A類的廣播位址為N.255.255.255 (主機位元為1) 例如:10.255.255.255


B class b ip

B類(Class B)IP位址

  • 最左邊兩個位元為10。

  • 有14個網路位元,16個主機位元 。

  • 第一個位元組的十進位數介於128~191之間,共有214(16,384)個B類網路。例:140.116.241.51

  • 一個B類網路可提供216-2(65,534)個主機位址。

  • B類的網域位址為B1.B2.0.0 例: 140.116.0.0

  • B類的廣播位址為B1.B2.255.255 例:140.116.255.255


C class c ip

C類(Class C)IP位址

  • 最左邊三個位元為110。

  • 有21個網路位元,8個主機位元 。

  • 第一個位元組的十進位數介於192~223之間,共有221(2097152)個C類網路。例:203.64.237.4

  • 一個C類網路可提供28-2(254)個主機位址。

  • C類的網域位址為C1.C2. C3.0 例: 140.116.0.0

  • C類的廣播位址為C1.C2.C3.255 例:203.64.237.255


D class d

D類(Class D)位址

  • 最左邊四個位元為1110。

  • 第一個位元組的十進位數介於224~239之間。

  • 提供多點群播(Multicast)的特殊應用程式使用。

  • 沒有網路位元與主機位元的區分。


E class e

E類(Class E)位址

  • 最左邊四個位元為1111。

  • 第一個位元組的十進位數介於240~255之間。

  • 保留作實驗網路運用。


Network mask

網路遮罩(Network Mask)

  • 網路遮罩:網路位元設為1,主機位元設為0。

  • 一連串的1接續一連串的0,不會有0與1交錯

  • 常以「/n」與網域位址一起表示,n代表遮罩值為1的位元數量,例:203.64.235.0/24,表示其網路遮罩為255.255.255.0(連續24個位元為1)


Ip

網路遮罩的應用與判別

將兩個IP位址分別與網路遮罩做AND運算,所得結果若相同,即表示此兩個IP屬於同一個網域。


Ip

保留位址


This network

本網域 ("This" Network)

  • 0.0.0.0/8代表本網域

  • 與自己網域之節點進行通訊時可以運用本網域位址進行通訊。

    • 例如0.0.0.123表示相同網域中主機位址為123的節點

  • 0.0.0.0為一特殊的位址,節點尚末取得IP時可用來表示自己的IP。不知對方IP時也可以「0.0.0.0」代表目的端的IP 位址。


Ip

企業網路內部保留位址

  • 屬於內部獨立的網路位址。

  • A類、B類、C類各保留一個區段。

  • A類的保留區段:10.0.0.0/8(10.0.0.0~10.255.255.255)。

  • B類的保留區段:保留16(24)個B類區段172.16.0.0/12(172.16.0.0~172.31.255.255)。

  • C類的保留區段:保留256(28)個C類區段192.168.0.0/16(192.168.0.0~192.168.255.255)。


Nat network address translation

NAT (Network Address Translation)

  • 企業內部的網路系統,可透過具有NAT功能的路由器與外界進行連線,如此可改善IP位址不足的狀況。

  • NAT(Network Address Translation,網路位址轉譯):以一個正規IP位址與外界連線。即所謂的IP分享器。

  • 內部網路節點與正規IP位址的對應:使用傳輸層的埠編號(Port Number)進行辨識。


Look back test

迴路回測(Look Back Test)

  • 對自身TCP/IP設定正確與否進行測試。

  • 測試訊號只在本機進行,不會傳到網路上。

  • 保留127.0.0.0/8供迴路測試使用。

  • 測試指令:ping 127.0.0.1


Subnet

子網路(Subnet)規劃

  • 藉由向主機位元借位的方式將網路切割為幾個子網路。

  • 借的位元數愈多,所能切割的子網路數量愈多。


Ip

子網路網域位址與廣播位址

  • 子網路網域位址:主機位元設為0,網路位元與子網路位元不變。

  • 子網路廣播位址:主機位元設為1,網路位元與子網路位元不變。

  • 子網路遮罩:網路位元與子網路位元設為1,主機位元設為0。


Ip

子網路遮罩運算換算表

  • B類網路向主機位元借3個位元,子網路遮罩為255.255.224.0

  • c類網路向主機位元借4個位元,子網路遮罩為255.255.255.240


Ip

B類子網路規劃


B 140 134 0 0 8 2 3 8 190 2 13 2 255 255 224 0

子網路規劃實例

範例:有一B類網路140.134.0.0,以三個子網路位元將其分割為8(23)個子網路,每一子網路可以有8,190 (213-2)個主機位址可用。其子網路遮罩為255.255.224.0


Ip

子網路規劃與IP位址分配


Ip

子網路判斷

  • 若B類網路140.134.0.0有8個子網路位元,則子網路遮罩為255.255.255.0。請判斷140.1.34.36.19與140.134.175.154是否在同一子網路?


Ip

CIDR無分類架構規劃

  • CIDR(Classless Inter-Domain Routing,無分類網際路由):網路規劃完全依照「網路遮罩」做定義。

  • 一些小網路系統可以整合成一個較大的網路,稱為超網(Supernet),可減少路由器的數量及提升路由器的效率。


Ip

網路遮罩值與網域位址的判斷

  • 將以上四個C類網路合併為一個超網,則其 網域位址為201.100.36.0網路遮罩為255.255.252.0 可以寫為201.100.36.0/22


Ip

DHCP

  • DHCP (Dynamic Host Configuration Protocol): 動態主機設定協定

  • 必須配置DHCP伺服器

  • 動態地對IP位址進行分配

  • 只有需網路連線時才向DHCP伺服器取得IP位址

  • 節點連線後以廣播方式與DHCP伺服器取得連繫

  • 可以有效地對IP位址數量進行分配與運用。


Ip

DHCP 的應用

  • 節點之IP位址由伺服器統一分配,不會產生IP衝突的問題。

  • 為了避免長時間佔用某一個IP位址,DHCP可以設定IP位址的使用期限。

  • 應用:擁有眾多電腦,但不需固定IP位址之處,如電腦教室。

  • 搭配IP分享器,可解決IP不足與IP分配的問題。


Ip

DNS (Domain Name System)(網域名稱系統)

  • 網域名稱:由於IP位址不易記憶,故以網域名稱來代表節點之名稱。

  • 以DNS來進行網域名稱與IP位址轉換的工作


Ip

FQDN (Fully Qualified Domain Name):完整網域名稱

  • 分為三個部分: 主機名稱(Host Name)網域名稱(Domain Name)根網域(Root Domain):「.」,可省略。 例如:.www.feu.edu.tw,www為主機名稱,feu.edu.tw為 網域名稱。

  • 依階層方式組成,階層之間以小數點區隔。

  • 總長度不可超過255個字元

  • 正向名稱查詢(Forward Name Query):由網域名稱查得IP位址

  • 反向名稱查詢(Reverse Name Query):由IP位址查得網域名稱


Ip

DNS階層式架構


Gtld generic top level domain

gTLD (Generic Top Level Domain):一般頂層網域


Cctld country code tld

ccTLD (Country Code TLD):國家頂層網域


Ip

網域名稱範例


Ip

遞迴查詢與反覆查詢


Ip

DNS 的運作流程
