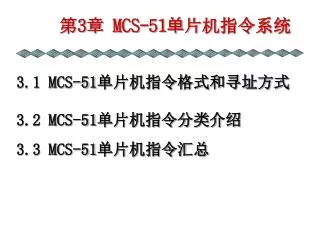

  1. 第3章 MCS-51单片机指令系统 3.1 MCS-51单片机指令格式和寻址方式 3.2 MCS-51单片机指令分类介绍 3.3 MCS-51单片机指令汇总

  2. 本章要求 1 了解掌握单片机指令格式和寻址方式 2 了解掌握单片机的指令

  3. 3.1 MCS-51单片机指令格式和寻址方式 一、指令系统概述 ●指令是供用户使用的单片机的软件资源。 ●执行指令的集合就是指令系统。 ●指令常以其英文名称或缩写形式助记符--汇编语言。 ●使用指令编写的程序称为汇编语言程序。 ●指令系统没有通用性，编写的程序无法直接移植。 ●指令系统没有通用性，编写的程序无法直接移植。

  4. 3.1 MCS-51单片机指令格式和寻址方式 二、MCS-51单片机指令格式 ●指令的表示方法称为指令格式。 ●一条指令通常由操作码和操作数两部分组成。 操作码用来规定指令进行什么操作， 操作数则是指令操作的对象，是一具体的 数据，也可能数据的地址或符号。 1、一字节指令 ●一字节指令是指操作码和操作数同在一个字节内。 ◑例：INC DPTR，其功能为数据指针加“1”。 指令码为：1010 0011 ◑例：MOV A，Rn 其功能为把寄存器的数据传送给累加器。 指令码为：1110 1rrr ;rrr表示R0~R7的二进制编码。

  5. 3.1 MCS-51单片机指令格式和寻址方式 二、MCS-51单片机指令格式 2、二字节指令 ●二字节指令指操作码占一个字节，操作数占一个字节。 例：MOV A，#50H 指令码为：0111 0100 ；操作码。 0101 0000 ；操作数—立即数 3、三字节指令 ●三字节指令指操作码占一个字节，操作数占两个字节。 例：ANL 40H，#50H 指令码为：0101 0011 ；操作码。 0100 0000 ；操作数—直接地址 0101 0000 ；操作数—立即数

  6. 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 ●寻址方式是指令所需要的数据通过什么方式获得。 1、寄存器寻址方式 ●寄存器的内容就是操作数。 ◑例：MOV A，R1 ●寄存器寻址主要对象是通用寄存器R0~R7的当前寄存器组。 ●部分专用寄存器（A、B、DPTR） 2、直接寻址方式 ●操作数直接以单元地址的形式给出。 例：MOV A，3AH ；把RAM 3AH单元中的数据送给A。

  7. 内部ＲＡＭ ３０Ｈ 80H 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 3、寄存器间接寻址方式 ●寄存器的内容是操作数的地址。 例：MOV A，@R1 Ｒ１（３０Ｈ） 如R1的内容是30H， 30H的内容是80H． Ａ（８０Ｈ） 指令执行后A的内容是80H。 ●只有R0或R1可作间址寄存器（地址指针）。

  8. 内部ＲＡＭ ３０Ｈ 80H 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 4、立即寻址方式 ●操作数直接在指令中给出。 ●操作数称为立即数。 ●立即数前加 #,与直接地址的区别。 ◑例：MOV A，＃30Ｈ 执行后A的内容是30H ◑例：MOV A，30Ｈ 执行后A的内容是80H

  9. 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 5、变址寻址方式 ●变址寻址是以DPTR或PC作基址寄存器，以累加器 A作变址寄存器，两者的内容相加形成16位地址 －－作为操作数地址。 如:(A) ＝ 54H (DPTR)=3F21H (3F75H)= 7FH 例：MOV A，＠A+DPTR 执行后A的内容是7FH ●变址寻址只能对程序存储器寻址。 MOVC A,@A+PC MOVC A,@A+DPTR JMP @A+DPTR ●累加器Ａ的内容无符号数。 ●变址寻址只有三条指令：

  10. 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 6、位寻址方式 ●内部RAM(20~2FH)中的位寻址 ●位地址（00H～7FH）寻址 ●单元地址加位数寻址 1 ◑例：SETB 00H SETB 20H.0

  11. 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 6、位寻址方式 ●专用寄存器位寻址 ●直接位地址寻址 ●位名称寻址 ●寄存器符号加位数寻址 例定时器T0的启动控制 ◑例：SETB 8CH SETB TR0 SETB TCON.4

  12. 地址偏移量（rel) 3.1 MCS-51单片机指令格式和寻址方式 三、MCS-51单片机寻址方式 7、相对寻址方式 ●相对寻址方式是为程序转移设置的 ●转移目的地址＝转移指令后地址＋地址偏移量（rel) ●地址偏移量（rel)的数据范围是 -128~ +127 例: CJNE A ,#10 ,AXY NOP ┇ AXY: NOP

  13. 3.2 MCS-51单片机指令分类介绍 一. 指令格式中符号意义说明 ●Rn——当前寄存器组的通用寄存器，n=0～7。 ●Ri——可用作间接寻址的寄存器，i=0，1。 ●direct—8位直接地址，在指令中表示直接寻址。 寻址范围256个单元。 0～127(内部RAM单元地址)和 128～255(专用寄存器单元地址或符号)。 ● #data——8位立即数。 ●#datal6——16位立即数。

  14. 3.2 MCS-51单片机指令分类介绍 一. 指令格式中符号意义说明 ●addrl6 ——16位目的地址， 只限于在LCALL和LJMP指令中使用。 ●addr11——11位目的地址， 只限于在ACALL和AJMP指令中使用。 ●rel——相对转移指令中的偏移量，为8位带符号补码数。 ●DPTR——数据指针。 ●bit——内部RAM(包括专用寄存器)中的直接寻址位。 ●A ——累加器。 ●ACC——直接寻址方式的累加器。

  15. ● —箭头左边的内容被箭头右边的内容所取代。 3.2 MCS-51单片机指令分类介绍 一. 指令格式中符号意义说明 ● B ——寄存器B。 ●C——进位标志位， 它是布尔处理机的累加器，也称为累加位。 ●@——间址寄存器的前缀标志。 ●/ ——加在位地址的前面，表示对该位状态取反。 ●(×)——某寄存器或某单元的内容。 ●((×))——由×间接寻址的单元中的内容。

  16. 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 1、概述 ●数据传送操作属复制性质，而不是搬家性质。 ●一般传送类指令的助记符为 “MOV”。 ●格式为： MOV <目的操作数>，<源操作数> 数据从右传送向左 右边为源操作数，表达数据的来源； 左边为目的操作数，表达数据的去向。

  17. MOV A，#data ; A data MOV direct，#data ; direct data MOV Rn，#data ; Rn data MOV @Ri，#data ; (Ri) data 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 2、内部RAM数据传送指令组 ●立即数传送指令 8位立即数传送指令共4条： 16位立即数传送指令一条： MOV DPTR，#datal6；DPTR—datal6 指令的功能是将立即数的高8位送DPH， 将立即数的低8位送DPL。

  18. MOV direct2，direct1 ;direct2 (direct1) MOV direct，Rn ;direct (Rn) MOV Rn，direct ; Rn (direct) MOV direet，@Ri ;direct ((R0)) MOV @Ri，direet ;(Ri) (direct) 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 2、内部RAM数据传送指令组 ●内部RAM单元之间的数据传送指令--共有5条指令

  19. MOV A, Rn ；A (Rn) MOV Rn, A ；Rn (A) MOV A, direct ；A (direct) MOV direct, A ；direct (A) MOV A, @Ri ；A ((Ri)) MOV @Ri, A ；(Ri) (A) 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 2、内部RAM数据传送指令组 ●通过累加器的数据传送指令--共有6条指令

  20. 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 3、外部RAM数据传送指令组 外部RAM单元只能使用间接寻址方法， 分别使用DPTR和R0(R1)作间址寄存器。 外部RAM数据传送只能通过累加器A ●使用DPTR进行间接寻址(寻址范围为64K) MOVX A，@DPTR　　；A←((DPTR)) MOVX @DPTR，A　　；(DPTR)←(A) ●使用Ri进行间接寻址(寻址范围为256) MOVX A，@Ri　　；A←((Ri)) MOVX @Ri，A　 ；(Ri)←(A)

  21. MOVC A，@A+DPTR ；A ((A)+(DPTR)) MOVC A，@A+PC ；A ((A)+(PC)) 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 4、程序存储器数据传送指令组 ●从程序存储器读出数据，只能向累加器A传送。

  22. XCH XCHD SWAP 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 5、数据交换指令组 ●数据交换是指两个数据空间的数据交换操作。 ●数据交换通过累加器A进行操作。 ●交换指令有： △整字节交换XCH。 △半字节交换XCHD。 △高低半字节自交换SWAP。

  23. XCH XCH XCHD XCH SWAP direct 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 5、数据交换指令组 ●数据交换指令图 A @Ri Rn XCH A,Rn ;Rn寄存器与A中数据全交换 XCH A,@Ri ;Ri间接地址中数据与A中数据全交换 XCH A,direct ;直接地址中数据与A中数据全交换 XCHD A,@Ri ;Ri间接地址中低4位数据与A中低4位数据交换 SWAP A ; A中低4位数据与高4位数据交换

  24. 例: A中数据是57H,R1的数据是30H,30H的内容是43H A 0 0 1 1 0 0 0 0 A 0 1 0 1 0 1 1 1 R1 0 1 0 1 0 1 1 1 R1 0 0 1 1 0 0 0 0 A 0 1 0 0 0 0 1 1 30H 0 1 0 1 0 1 1 1 30H 0 1 0 0 0 0 1 1 A 0 1 0 1 0 0 1 1 30H 0 1 0 0 0 1 1 1 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 5、数据交换指令组 ●交换指令举例 XCH A,R1 XCH A,@R1 XCHD A,@R1

  25. 例如: A中数据是57H,R1的数据是30H,30H的内容是43H A 0 1 0 1 0 1 1 1 R1 0 0 1 1 0 0 0 0 A 0 1 0 0 0 0 1 1 30H 0 1 0 1 0 1 1 1 A 0 1 1 1 0 1 0 1 30H 0 1 0 0 0 0 1 1 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 5、数据交换指令组 ●交换指令举例 XCH A,30H SWAP A

  26. PUSH direct ;SP (SP)+1,(SP) (direct) POP direct ;direct ((SP)), SP (SP) -1 3.2 MCS-51单片机指令分类介绍 二. 数据传送类指令 6、堆栈操作指令组 ●进栈指令 其功能为内部RAM单元或专用寄存器内容送栈顶单元。 ●出栈指令 其功能为栈顶单元内容送内部RAM单元或专用寄存器。

  27. INC DEC DA INC INC INC ADD、ADDC、SUBB ADD、ADDC、SUBB DEC DEC DEC ADD、ADDC、SUBB ADD、ADDC、SUBB MUL DIV #data DPTR INC 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 算术运算类指令共23条, ADD、ADDC、SUBB、MUL、 DIV、INC、DEC、DA等 A @Ri Rn direct B

  28. 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 ●算术运算指令运算时会产生进位、借位、溢出等 标志并存放在程序状态寄存器PSW中。 √：表示有影响 INC、DEC对标 志位无影响。

  29. ADD A,#data ;A (A)+data ADD A,Rn ;A (A)+(Rn) ADD A,direct ;A (A)+(direct) ADD A,@Ri ;A (A)+((Ri)) 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 1、加法指令组--共有4条加法运算指令 ●加法运算指令的一个加数总是累加器A，另一个加数可由 不同寻址方法得到， 其相加结果再送回累加器A。

  30. 负数 11001001 -正数 -01010101 +10101001 01110100 正数 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 ●例:(A)=0C2H,(R0)=0A9H,执行ADD A,R0对PSW的影响 11000010 CY←1← 01101011 (A)=+74H,(AC)=0, (CY)=0, (OV)=1 (A)=6BH,(AC)=0, (CY)=1, (OV)=1 如位3有进位，则辅助进位标志AC置“1”，反之AC清“0”。 如位7有进位，则进位标志CY置“1”，反之CY清“0”。 如位7有进位而位6没有进位或位6有进位而位7没有进位， 则溢出标志OV置“1”，反之，OV清“0”。

  31. ADDC A,#data ;A (A)+data+CY ADDC A,Rn ;A (A)+(Rn)+CY ADDC A,direct ;A (A)+(direct)+CY ADDC A,@Ri ;A (A)+((Ri))+CY 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 2、带进位加法指令组--共有4条指令 ●对程序状态字PSW的影响同用加法指令

  32. SUBB A,#data ;A (A)-data-CY SUBB A,Rn ;A (A)-(Rn)-CY SUBB A,direct ;A (A)-(direct)-CY SUBB A,@Ri ;A (A)-((Ri))-CY 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 3、带借位减法指令组--共有4条指令 ●指令的功能是从累加器A中减去不同寻址方式的操作数以 及进位标志C，其相减结果再送回累加器A。 ●用减法指令时对程序状态字PSW的影响 如位3有借位，则辅助进位标志AC置‘‘1”，反之AC清0”。 如位7有借位，则进位标志CY置‘‘1”，反之CY清“0”。 如位7有借位而位6没有借位或位7有借位而位6没有借位， 则溢出标志OV置“1”，反之，OV清“0”。

  33. INC A ;A (A)+1 INC Rn ;Rn (Rn)+1 INC direct ;direct (direct)+1 INC @Ri ;(Ri) ((Ri))+1 INC DPTR ;DPTR (DPTR)+1 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 4、加1指令组--共有5条指令 ●用加1指令时对程序状态字PSW没有影响

  34. DEC A ;A (A)-1 DEC Rn ;Rn (Rn)-1 DEC direct ;direct (direct)-1 DEC @Ri ;(Ri) ((Ri))-1 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 5、减1指令组--共有4条指令 ● 用减1指令时对程序状态字PSW没有影响

  35. 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 6、乘除指令组 ●乘法指令 MUL AB △把累加器A和寄存器B中的两个无符号8位数相乘, 所得16位乖积低8位放A中，高8位放B中。 △对PSW状态的影响:进位标志位CY=“0”, 若OV=1,乘积超过255,否则OV=0。 ●除法指令: DIV AB △把被除数置于累加器A中、除数置于B中的两个无 符号8位数相除，所得商放A中，余数放B中。 △对PSW状态的影响:进位标志位CY=“0”, 若OV=1，表示除数=0，否则OV=0。

  36. 1 0 0 0 + 1 0 0 1 1 0 0 0 1 1 0 0 0 1 + 0 1 1 0 1 0 1 1 1 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 7、十进制调整指令 ●十进制调整指令指令DA A △用于十进制数(BCD码)加法运算结果的修正。 例：8+9=17 运算结果错误，因为(8+9)的结果应是17， 而运算所得到的结果却是11。应+6修正。

  37. 01010110 + 01100111 10111101 + 01100110 100100011 3.2 MCS-51单片机指令分类介绍 三. 算术运算类指令 △十进制调整的修正方法是： ◊A低4位＞9或辅助进位位(AC)=1，则低4位加6修正。 A ← (A)+06H ◊A高4位＞9或进位位(CY)=1，则高4位加6修正。 A ← (A)+60H ◊A高4位为9、低4位＞9,则高4位和低4位分别加6修正。 A ← (A)+66H 例如。56+67=123 (A)=56H，(R5)=67H 执行指令： ADD A,R5 DA A 结果：(A)=23H，CY=1。

  38. ANL、ORL、XRL ANL、ORL、XRL RL、RLC CLR、 CPL RR、RRC ANL、ORL、XRL ANL、ORL、XRL #data ANL、ORL、XRL 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 ●逻辑运算类和移位类指令共25条, ANL、ORL、XRL 异或、CLR、CPL、RR、RRC、RL、RLC等 A @Ri Rn direct

  39. 1 0 0 1 1010 ∧0 0 0 0 1 1 1 1 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 1、逻辑与运算指令组 ●逻辑运算都是按位进行的 ●逻辑与运算用符号“∧”表示。 0 0 0 0 1 0 1 0 ANL A,Rn ;A←(A)∧(Rn) ANL A,direct ;A←(A)∧(direct) ANL A,#data ;A←(A)∧data ANL direct,A ;direct←(direct)∧(A) ANL direct,#data ;direct←(direct)∧data 例：(A)=9AH,执行 ANL A,#0FH 结果（A）=0AH

  40. 1 0 0 1 1010 ∨0 0 0 0 1 1 1 1 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 2、逻辑或运算指令组 ●逻辑或运算用符号“∨”表示。 1 0 0 1 1 1 1 1 0RL A,Rn ;A←(A)V(Rn) 0RL A,direct ;A←(A)V(direct) ORL A,@Ri ;A←(A)V((Ri)) ORL A,#data ;A←(A)V data 0RL direct,A ;direct←(direct)V(A) 0RL direct,#data ;direct←(direct)V data 例：(A)=9AH,执行 ORL A,#0FH 结果（A）=9FH

  41. 1 0 0 1 1010 ⊕0 0 0 0 1 1 1 1 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 3、逻辑异或运算指令组 ●逻辑异或运算用符号“⊕”表示 1 0 0 1 0 1 0 1 0⊕0=0 ; 1⊕1=0 0⊕1=1 ; 1⊕0=1 XRL A,Rn ;A←(A)⊕(Rn) XRL A,direct ;A←(A)⊕(ditect) XRL A,@Ri ;A←(A)⊕((Ri)) XRL A,#data ;A←(A)⊕data XRL direct,A ;direct←(direet)⊕(A) XRL direct,#data ;direct←(direct)⊕data 例：(A)=9AH,执行 XRL A,#0FH 结果（A）=95H

  42. CLR A ；A0 CPL A ；A (A) 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 4、累加器清“0”和取反指令组 ●累加器清“0”指令--1条： ●累加器按位取反指令--1条： 例：(A)=9AH 执行结果（A）=65H

  43. A7 A7 A0 A0 C C A0 A0 A7 A7 3.2 MCS-51单片机指令分类介绍 四. 逻辑运算及移位类指令 5、移位指令组 ●移位指令只能对累加器A进行移位 △循环左移指令 RL A △循环右移指令 RR A △带进位位循环左移 RLC A △带进位位循环右移 RRC A ♣例：(A)=95H, 执行 RL A 结果（A）=2BH 0 0 1 0 1 011 0 1 0 1 0 11 0 RL A 结果（A）=56H

  44. 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 控制转移指令分两类：无条件转移和有条件转移。 1、无条件转移指令组 ●长转移指令 指令格式 LJMP addrl6 ;PC←(addrl6) 转移范围大，可达64 KB。 ●绝对转移指令 指令格式 AJMP addrl1 ;PC10~0←(addrl1) 转移范围达2 KB。

  45. 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 1、无条件转移指令组 ●短转移指令 指令格式 SJMP rel ;PC←PC+2+rel ●变址寻址转移指令 指令格式 JMP @A+DPTR ;PC←(A)+(DPTR)

  46. 若(A)=0,则PC (PC)+2+rel 若(A)≠O,则PC (PC)+2 若(A)≠O，则PC (PC)+2+rel 若(A)=O，则PC (PC)+2 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 2、条件转移指令组 ●累加器判零转移指令 JZ rel JNZ rel

  47. 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 2、条件转移指令组 ●数值比较转移指令---共有四条指令： CJNE A,#data, re ;A内容与立即数不等转移。 CJNE A,direct,rel ;A内容与RAM单元的内容不等 转移。 CJNE Rn,#data,rel ;Rn的内容与立即数不等转移。 CJNE @Ri,#data,re ;Ri内容为地址,该地址单元 内容与立即数比较,不等转移。

  48. 指令功能为：寄存器内容减1，如所得结果为0，则顺序指令功能为：寄存器内容减1，如所得结果为0，则顺序 执行；如没有减到0，则程序转移。 Rn (Rn)-1若(Rn)≠0，则PC (PC)+2+rel。 若(Rn)=0， 则PC (PC)+2 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 2、条件转移指令组 ●减1条件转移指令 把减1与条件转移两种功能结合在一起的指令-2条 ●寄存器减1条件转移 指令格式： DJNZ Rn, rel ●直接寻址单元减1条件转移 指令格式: DJNZ direct, rel

  49. ●断点保护 PC (PC)+2 SP (SP)+1,(SP) (PC)7～0 SP (SP)+1,(SP) (PC)15～8 ●构造目的地址 PC10～0 addr11 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 3、子程序调用与返回指令组 ●绝对调用指令 指令格式为：ACALL Addr11 为了实现子程序调用，该指令共完成两项操作： ●长调用指令 指令格式为：LCALL Addr16

  50. 3.2 MCS-51单片机指令分类介绍 五. 控制转移类指令 3、子程序调用与返回指令组 ●返回指令 RET ;子程序返回指令 RETI ;中断服务子程序返回指令 从堆栈中自动取出断点地址送程序计数器PC,使程序在主程序断点处继续向下执行。 4、空操作指令----NOP
