  1. Video røgdetektering Hasse Larsen

  2. Problemstilling DR-Byen i Ørestaden DR-Byens koncertsal • Brandstrategi • Teknisk bytte

  3. DR-Byens koncertsal • Arkitekt Jean Nouvel • Siddeplads til 1.800

  4. DR-Byens koncertsal • Loftshøjde ca. 24 meter • Detektering med Aspiration

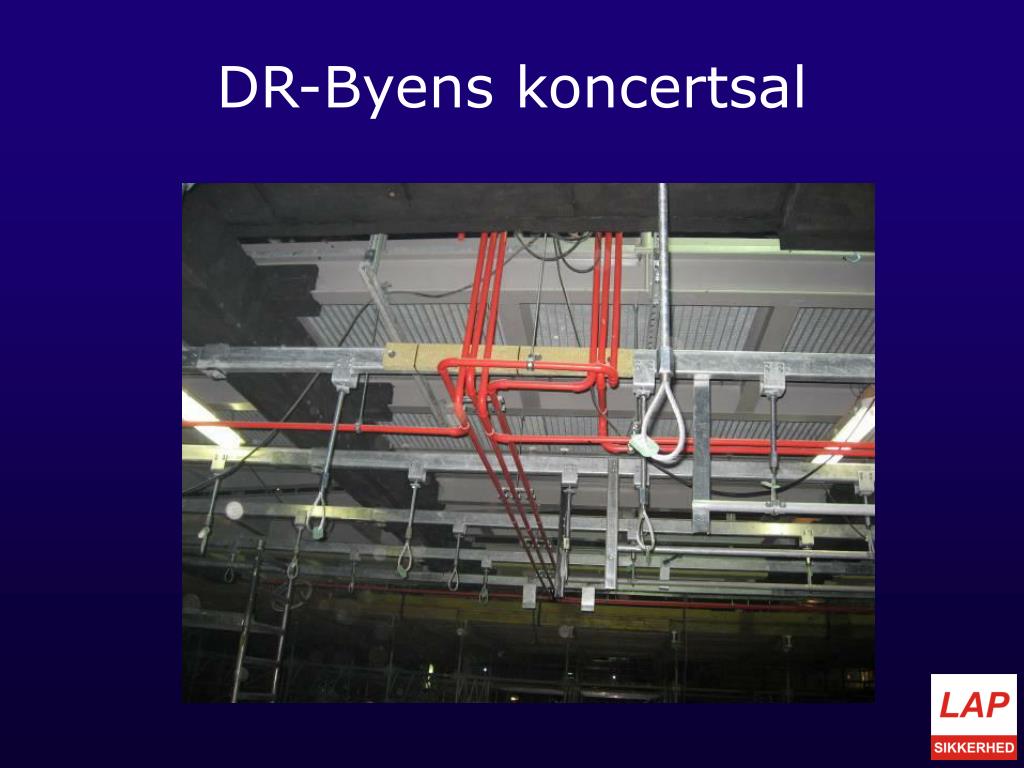

  5. DR-Byens koncertsal

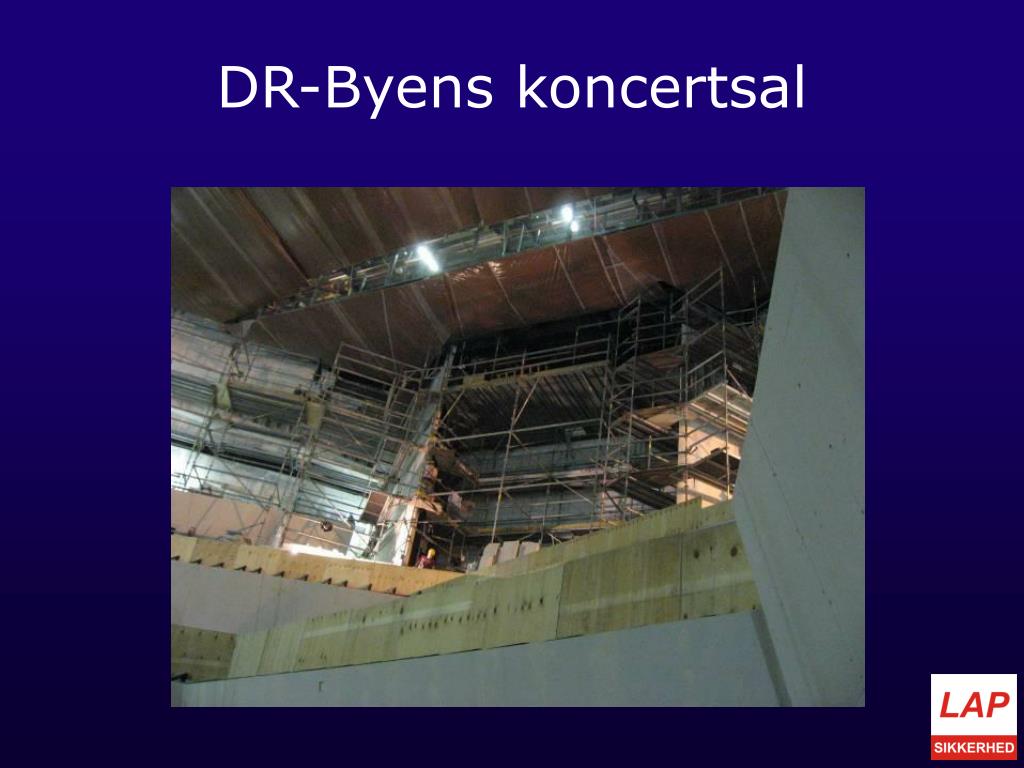

  6. DR-Byens koncertsal

  7. DR-Byens koncertsal • Hæve/sænkbar Canopy

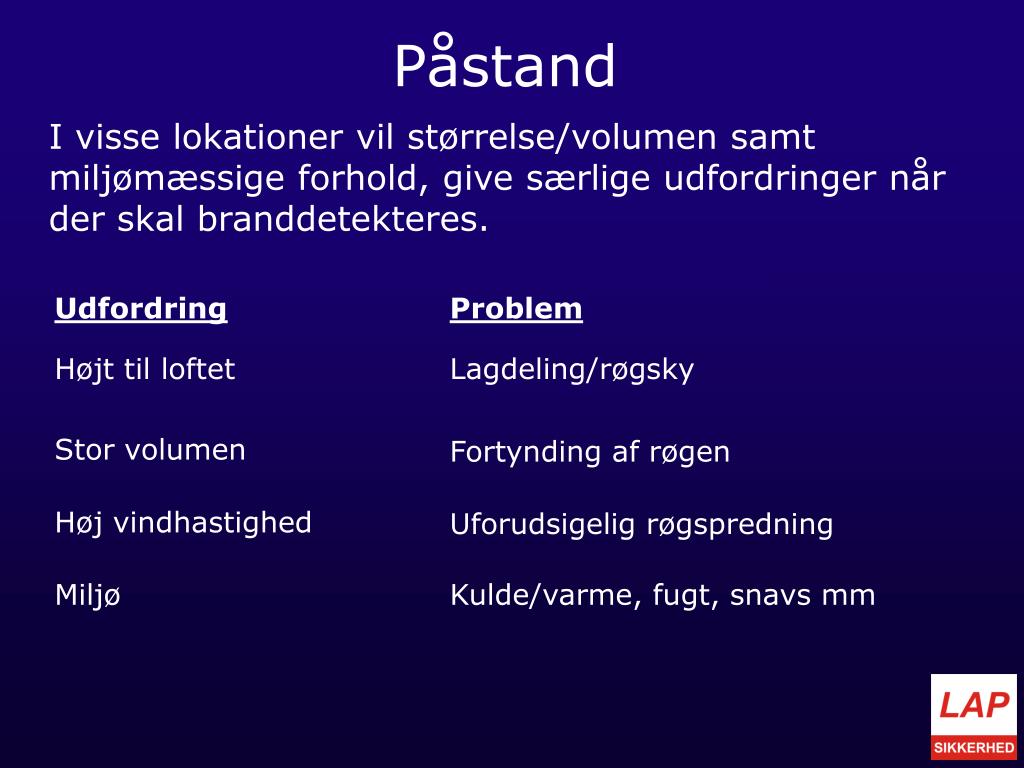

  8. Påstand I visse lokationer vil størrelse/volumen samt miljømæssige forhold, give særlige udfordringer når der skal branddetekteres. Udfordring Problem Højt til loftet Lagdeling/røgsky Stor volumen Fortynding af røgen Høj vindhastighed Uforudsigelig røgspredning Miljø Kulde/varme, fugt, snavs mm

  9. Detekteringsmuligheder • FlammeDetektorer • Termo Detektorer/kabel • Linie/punkt Røgdetektorer • Aspirationsdetektor • Video Smoke Detection

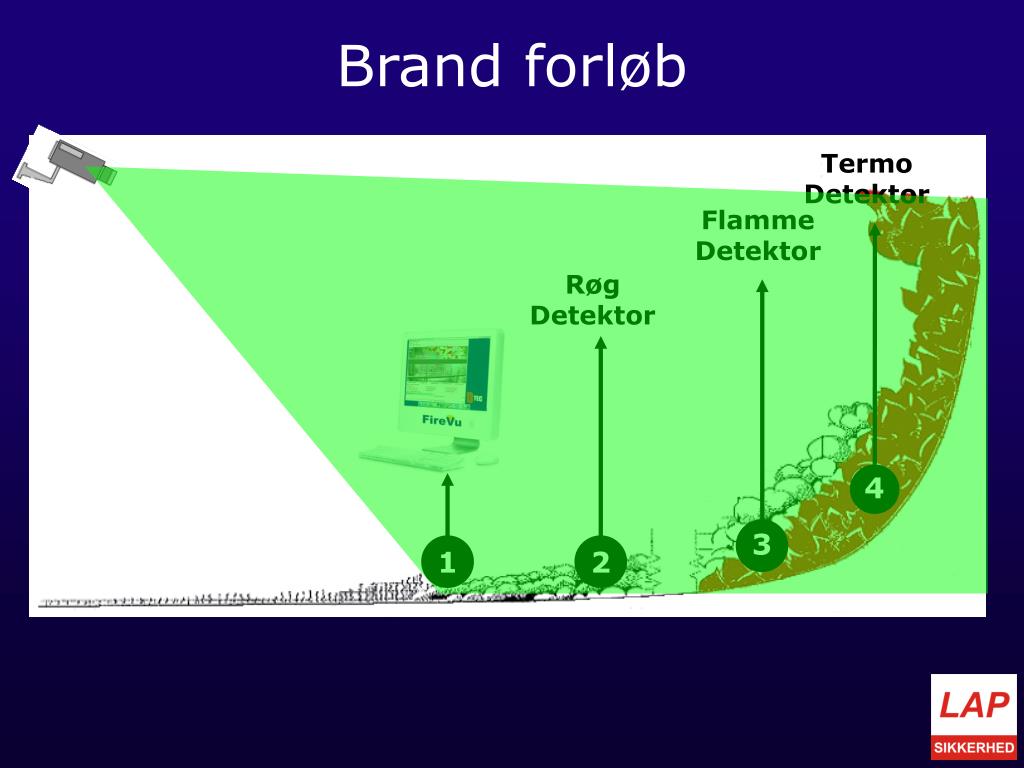

  10. Termo Detektor Flamme Detektor Røg Detektor 4 3 2 1 Brand forløb

  11. VSD Detekteringsområde Normalt detekterings område T E R M I S K B A R R I E R E Røgen nedkøles og når den Termiske Barriere Røg falder ned Røg falder ned Røg stiger op Branden starter

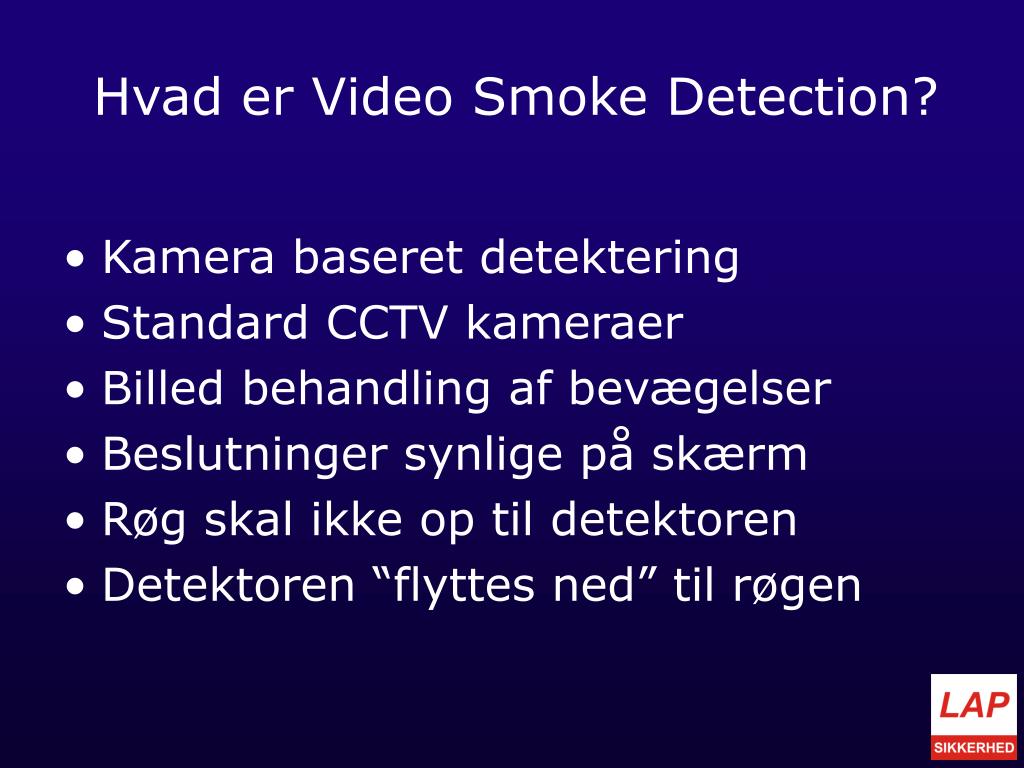

  12. Hvad er Video Smoke Detection? • Kamera baseret detektering • Standard CCTV kameraer • Billed behandling af bevægelser • Beslutninger synlige på skærm • Røg skal ikke op til detektoren • Detektoren “flyttes ned” til røgen

  13. Fordele ved VSD • Detektering direkte ved kilden • Løser problemet med lagdeling, thermisk barriere og luft-flow. • Hurtig response. • Visuel Verifikation • Ikke kun en klokke; men et klart video billede. Bedre Risk Manegement. • Software Baseret • Hurtig opdatering uden hardware ændringer. • Konstant overvågning af alle enheder. • Kan programmeres til komplekse installationer. • Mulighed for at “se med” • Kameraer kan placeres på et sikkert og hensigtsmæssigt sted afhensyn til installation og vedligehold • Anvendelse af eksisterende kameraer • Kan samtidig anvendes som alm. overvågningssystem.

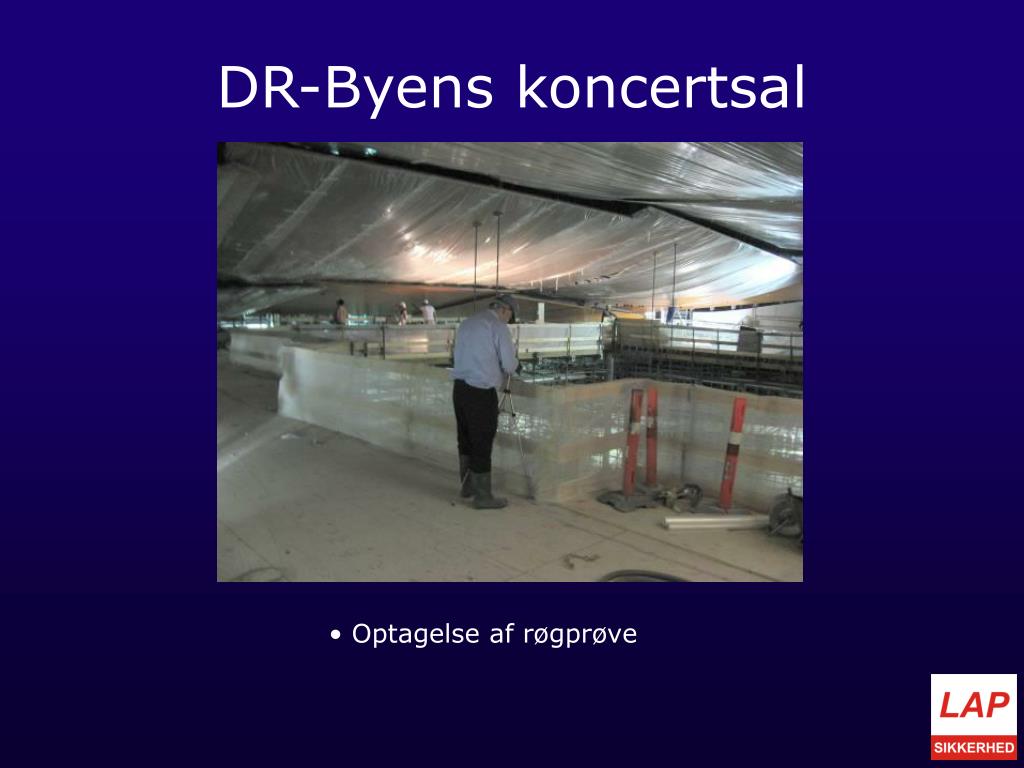

  14. DR-Byens koncertsal • Optagelse af røgprøve

  15. DR-Byens koncertsal • Alarm efter 20 sekunder

  16. Visual Bekræftelse Flere Analoge Kameraer Eksisterende ABA system Ny eller eksisterende Overvågningssystem (ITV) FireVu Arkitektur

  17. Hangarer Tunneller Stationer Terminaler Historiske Bygninger Turbinehaller Højlagre Høj Værdi Områder Telekommunikation Produktions Områder Atria områder Fryse/kølehuse Udendørs (I særlige tilfælde) Indkøbs Centre Typiske Applikationer

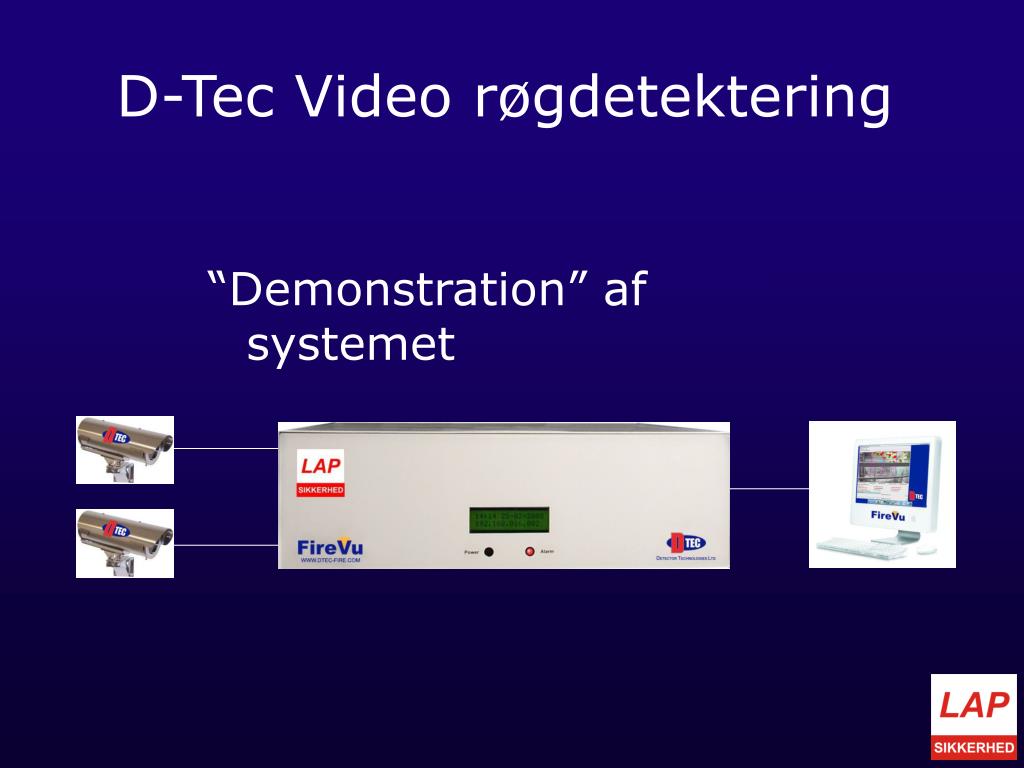

  18. D-Tec Video røgdetektering “Demonstration” af systemet
