  1. 硬件综合实验(第一讲) 厦门大学软件学院 曾文华 2006年6月12日

  2. 第一部分 TDN86/88十六位微机教学实验系统介绍

  3. TDN86/88系统概述 • 西安唐都科教仪器公司制造 • TDN86/88十六位微机教学实验系统+PC微机（图1-1） • 实验系统=8088系统单元+接口实验单元 • 实验系统硬件构成（表1-1、图1-2） • 集成操作软件 • PC示波器功能

  4. TDN86/88系统概述（续） • 两种实验方式：单元电路跨接方式、实验元件零连线方式 • 系统扩展功能：表1-2 • 系统实验项目 (1)、8259A中断控制器实验 (2)、8255并行接口实验 (3)、8253定时/计数器实验 (4)、8237DMA传送实验 (5)、8251串行通讯接口实验 (6)、串行通讯应用实验 (7)、A/D转换实验 (8)、D/A转换实验 (9)、存储器扩展实验 (10)、键盘与显示器实验 (11)、步进电机控制实验 (12)、计算机控制综合应用实验

  5. 27512 62256

  6. TDN86/88系统的主要配置 • 表2-1

  7. 系统扩展选件 • 表2-2

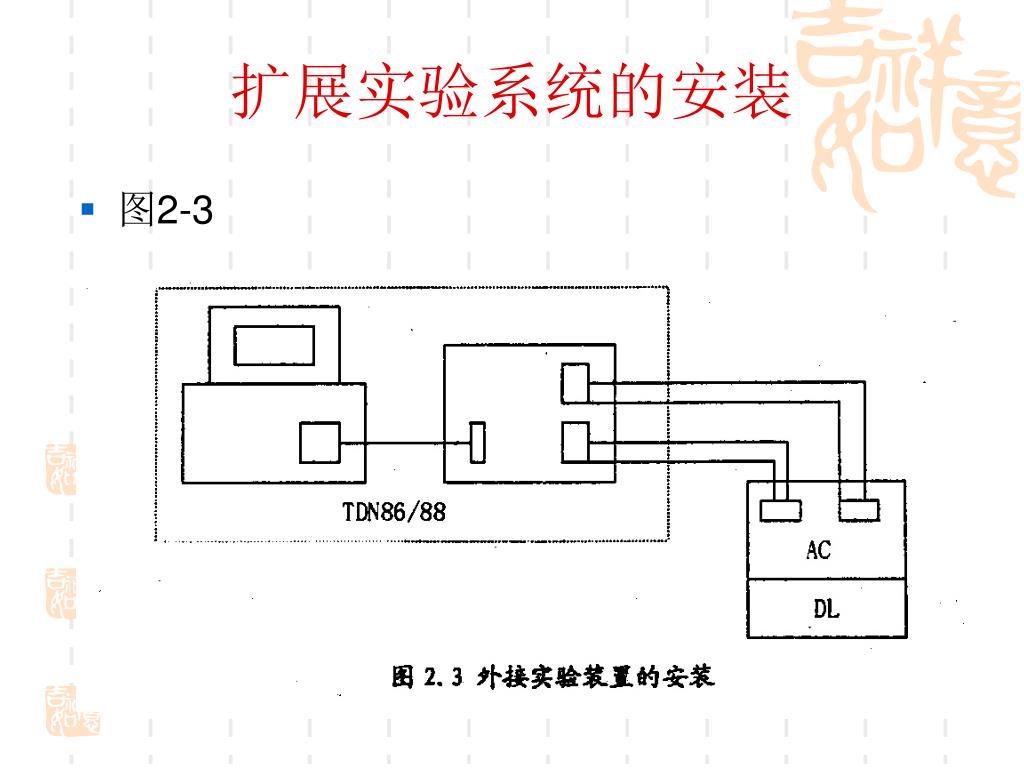

  8. 扩展实验系统的安装 • 图2-3

  9. 系统总线 • 表3-1 • XD0-XD7：数据总线 • XA0-XA19：地址总线 • OPCLK：时钟信号线（1.193MHz） • PCLK：时钟信号线（2.386MHz） • ALE：地址锁存信号线 • IOY7：I/O接口待扩展信号线（片选信号） • IOY0：I/O接口待扩展信号线（片选信号） • XIOW：I/O写信号线 • XIOR：I/O读信号线 • XMER：存储器读信号线 • XMEW：存储器写信号线 • HOLD：总线请求信号线（DMA用） • HLDA：总线请求应答信号线（DMA用） • RESET：复位信号线 • MY4-MY7：存储器待扩展信号线（片选信号）

  10. 集成操作软件 • 运行/计算机硬件基础实验/目录下的MD86.EXE文件 • 图4-1：集成操作软件引导界面 • 图4-2：集成软件操作界面

  11. MD86.EXE的常用命令 • F5(Load)：从PC机（当前目录）中装入可执行文件，如A9-1.EXE • CS：IP=0000H：2000H • U2000 • U • G=2000

  12. DEBUG调试命令 • A：进入小汇编 从CS：IP=0000H：2000H开始（表4-4） • B：断点设置 可以设置10个断点（表4-5） • D：显示一段地址单元中的数据 • E：编辑指定地址单元中的数据 • G：运行程序 • M：数据块搬移 • R：寄存器或片内RAM区显示与修改 • T：单步运行指定的程序 • U：反汇编

  13. 第二部分 TDN86/88十六位微机实验内容

  14. 实验一 系统认识实验

  15. 实验目的 • 掌握TDN86/88教学实验系统的基本操作

  16. 实验设备 • TDN86/88十六位微机教学实验系统 • PC微机

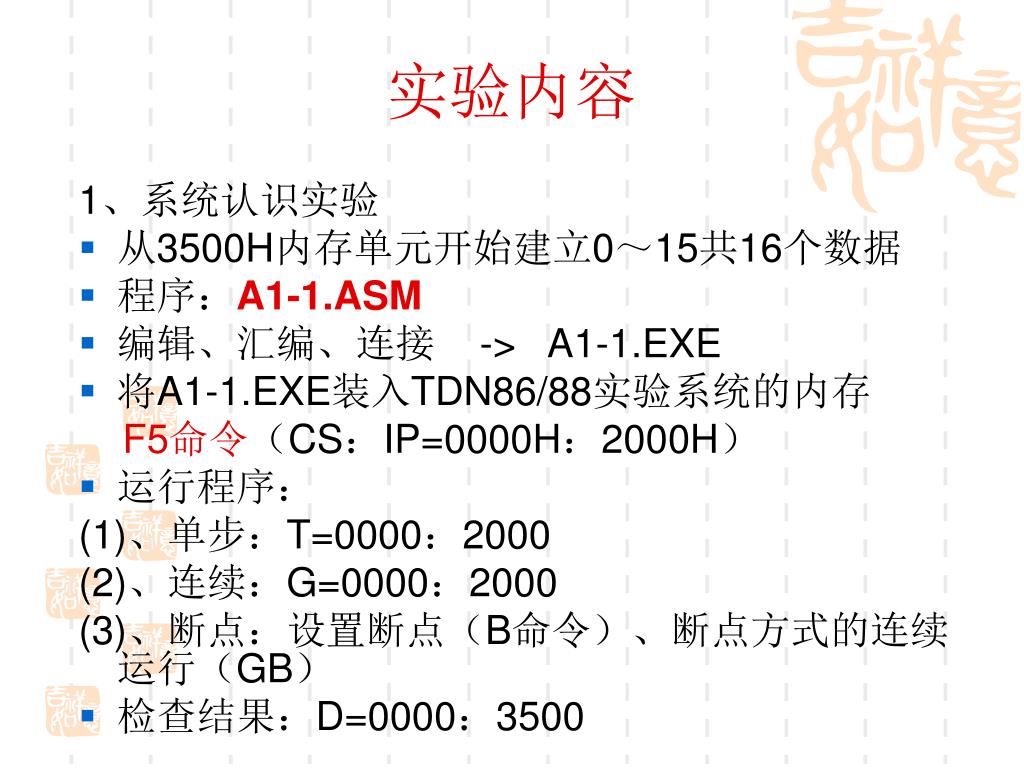

  17. 实验内容 1、系统认识实验 • 从3500H内存单元开始建立0～15共16个数据 • 程序：A1-1.ASM • 编辑、汇编、连接 -> A1-1.EXE • 将A1-1.EXE装入TDN86/88实验系统的内存 F5命令（CS：IP=0000H：2000H） • 运行程序： (1)、单步：T=0000：2000 (2)、连续：G=0000：2000 (3)、断点：设置断点（B命令）、断点方式的连续运行（GB） • 检查结果：D=0000：3500

  18. STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV DI,3500H ; 从3500H开始 MOV CX,0010H ; 16个数据 MOV AX,0000H SAHF ; 00H -> AH A1: MOV [DI],AL INC DI INC AX DAA LOOP A1 A2: JMP A2 CODE ENDS END START

  19. 实验内容（续） 2、系统操作练习 • 将内存3500H单元开始的0～15共16个数据传递到3600H单元开始的数据区中 • 程序：A1-2.ASM • 编辑、汇编、连接 -> A1-2.EXE • 将A1-2.EXE装入TDN86/88实验系统的内存 F5（CS：IP=0000H：2000H） • 送数据（ 0～15 ）到3500H开始的单元（E命令） • 运行程序： • 单步：T=0000：2000 • 连续：G=0000：2000 • 断点：设置断点（B命令）、断点方式的连续运行（GB） • 检查结果：D=0000：3600

  20. STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START: MOV SI,3500H MOV DI,3600H MOV CX,0008H ;每次传送2个字节数据 A1: MOV AX,[SI] MOV [DI],AX INC SI INC SI INC DI INC DI DEC CX JNZ A1 A2: JMP A2 CODE ENDS END START

  21. 实验二～实验八（略）

  22. 实验九 中断特性及8259应用编程实验

  23. 实验目的 • 掌握TDN86/88教学实验系统的中断特性 • 掌握8259中断控制器的工作原理 • 掌握8259中断控制器的应用编程 • 掌握8259级联方式的使用方法 • 学习在接口实验单元上构造连接实验电路的方法

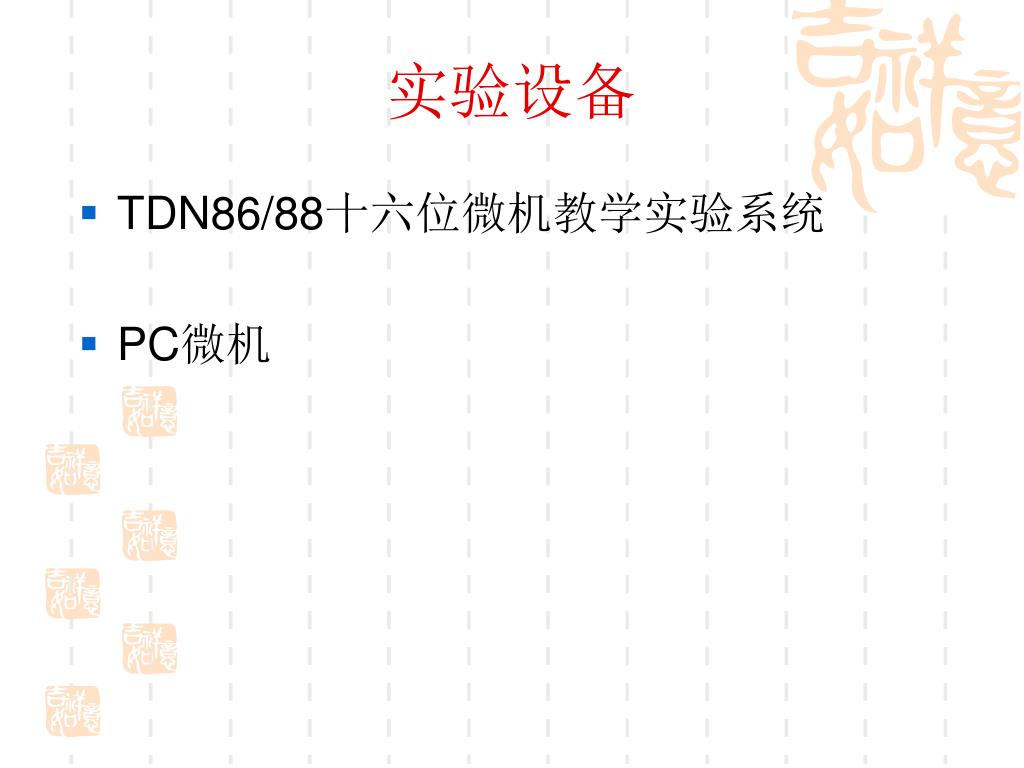

  24. 实验设备 • TDN86/88十六位微机教学实验系统 • PC微机

  25. 实验内容 1、实验系统中的8259A芯片 • 图9-4 • 实验系统初始化后，0号(IR0)、4号(IR4)中断源分别提供给实时时钟、与PC联机的串口通讯（中断矢量见下表）

  26. 主片，在实验箱左边

  27. 实时 时钟

  28. 实验内容（续） 2、接口实验单元中的级联实验用8259A芯片 • 图9-5 3、接口实验单元中的R-S触发器 • 图9-6

  29. 从片，在实验箱中间

  30. 微动开关 负脉冲输出 正脉冲输出

  31. 实验内容（续） 4、8259A实验之一：单片方式、单个中断源 • 图9-7 • 程序：A9-1.ASM（功能：每次响应外部中断----按下单脉冲按钮----，显示“7”，10次后程序停止） • 编辑、汇编、连接 -> A9-1.EXE • 将A9-1.EXE装入TDN86/88实验系统的内存 F5（CS：IP=0000H：2000H） • INT10H中断调用 (1)、AH=00、AL=01：清屏 (2)、AH=01、AL=数据的ASCII：写一个数据到显示器上 相当于2号功能 (3)、AH=06、DS：BX=字符串首地址（字符串尾用00H填充）：显示一字符串 相当于9号功能

  32. 微动开关2的正脉冲输出

  33. STACK SEGMENT STACK DW 64 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE START: PUSH DS MOV AX,0000H MOV DS,AX MOV AX,OFFSET IRQ7 ADD AX,2000H MOV SI,003CH MOV [SI],AX MOV AX,0000H MOV SI,003EH MOV [SI],AX CLI POP DS 送中断向量(0000H：IRQ7+2000H)到中断向量表中

  34. IN AL,21H AND AL,7FH ； 01111111=7FH ，IR7 OUT 21H,AL ； 中断允许 MOV CX,000AH；10次结束 A1: CMP CX,0000H JNZ A2 IN AL,21H OR AL,80H ； 10000000=80H ，IR7 OUT 21H,AL ； 中断屏蔽 STI HLT A2: STI JMP A1

  35. IRQ7: MOV AX,0137H ；中断服务子程序 INT 10H ；显示’7 ’ MOV AX,0120H INT 10H；显示空格 DEC CX MOV AL,20H OUT 20H,AL CLI IRET CODE ENDS END START

  36. 实验内容（续） 5、8259A实验之二：单片方式、两个中断源 • 图9-8 • 程序：A9-2.ASM（功能：主程序显示“MAIN”，按下单脉冲按钮KK1+和KK2+分别显示“6”和“7”，并且KK1+（IR6）可以终止KK2+（IR7），即高级别的中断请求可以终止低级别的中断请求） • 13H=00010011 -> ICW1（书上P214） • 08H -> ICW2 （IR0的中断号为8号） • 09H -> ICW4 （书上P217） • 3DH=00111101 -> OCW1 （奇地址21H） 3FH • 编辑、汇编、连接 -> A9-1.EXE • 将A9-1.EXE装入TDN86/88实验系统的内存 F5（CS：IP=0000H：2000H）
