雨滴粒徑分佈與雷達亮帶之關係

雨滴粒徑分佈與雷達亮帶之關係. 日期： 94.10.28 講員：簡巧菱. Reference ： Huggel, A., W. Schmid, and A. Waldvogel, 1996 ： Raindrop Size Distributions and Radar Bright Band. J. Appl. Meteor ., 35 , 1688-1701.

nell
Download Presentation

雨滴粒徑分佈與雷達亮帶之關係

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

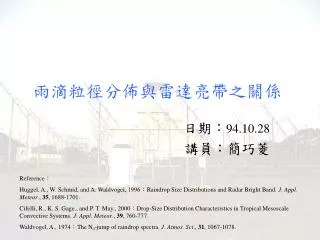

  1. 雨滴粒徑分佈與雷達亮帶之關係 日期：94.10.28 講員：簡巧菱 Reference： Huggel, A., W. Schmid, and A. Waldvogel, 1996：Raindrop Size Distributions and Radar Bright Band. J. Appl. Meteor., 35, 1688-1701. Cifelli, R., K. S. Gage., and P. T. May., 2000：Drop-Size Distribution Characteristics in Tropical Mesoscale Convective Systems. J. Appl. Meteor., 39, 760-777. Waldvogel, A., 1974：The N0-jump of raindrop spectra. J. Atmos. Sci., 31, 1067-1078.

  2. 報告大綱 • 名詞解釋 • 前言 • 動機與目的 • 資料來源 • 分析方法 • 結果與討論 • 結論

  3. 名詞解釋(1)─M-P DSD • Marshall-Palmer (1948) drop size distribution N(D) dD=N0e-ΛD dD • N(D)：drop size distribution • N0：intercept (mm-1m-3) • D：drop size (mm) • Λ：slope (mm-1)

  4. 名詞解釋(2) ─ Z-R relation • Z-R關係式( Z=a Rb ) • Z：雷達回波 • R：降雨率 • a：intercept • b：exponent 短時間內，使用Z-R關係式可估計大範圍的降水區域， 然而不同降水型態所對應到的Z-R關係不同，造成降水 估計上的困難。

  5. 名詞解釋(3) ─ΔZe • 為了將亮帶特徵化，使用Klaassen(1988)及Fabry and Zawadzki(1995)的方法，定義ΔZe： • h0：亮帶的上邊界 • layer A：h0以下0.4km • layer B：layer A以下0.4km ΔZe= Zmax( in layer A)– Zmin(in layer B)

  6. 對流性 層狀性 NT 對流性 D0 混合性 層狀性 混合性 height Cifelli. et al.(2000) time time Cifelli. et al.(2000) 前言 • 利用雷達觀測資料作定量降水估計需要雷達參數與降雨率的關係式(ex: Z-R relation)，但這些關係式隨著雨滴粒徑分佈的變化而改變。 • 不同物理過程會改變雨滴的粒徑、落速、濃度及水的介電常數，進而影響雨滴粒徑的分佈。 • Waldvogel (1974)發現不同降水型態會導致雨滴粒徑分佈的改變(N0 jump)。 • Waldvogel (1974)同時發現有明顯亮帶的大範圍降水通常以大雨滴為主，並對應到較小的N0(intercept)及Λ(slope)。

  7. 動機與目的 • 由以上發現可以知道，融解層的雷達回波剖面具有以下的功用： • 預測融解層以下的雨滴粒徑分佈 • 改進現有的Z－R關係式 • 本篇目的： • 利用大量資料分析雨滴粒徑分佈與亮帶的關係 • 利用雷達資料改進降水估計的準確性 但目前缺乏大量資料來分析亮帶與雨滴譜間的關係。

  8. 資料來源(1) • 資料來源 • 時間：1993.07月 降水事件 • 地點：瑞士北部 蘇黎世省 • 儀器： • 自動雨量計 • 一維雨滴譜儀 • C-band都卜勒雷達

  9. 資料來源(2) • 1993年7月總雨量285mm，是氣候平均值的205%。

  10. 分析方法 • ΔZe適用水平分佈均勻的降水，故雨滴粒徑分佈、降雨率、雷達回波的水平梯度要小。 • 均勻降水(uniform precipitation) • SB < 4 dB (SB：layer B中雷達回波與地面雨滴譜儀回波的標準差) • 降水強度 • Very weak => R=0.01 ~ 0.1 (mm/hr) • Weak => R= 0.1 ~ 1 (mm/hr) • Moderate => R= 1 ~ 10 (mm/hr) • Heavy => R= 10 ~100 (mm/hr) • 亮帶強度 • Weak => ΔZe< 7dB • Well-defined => ΔZe ≥ 7dB

  11. SB與降雨強度的選擇 降雨率小→易被蒸發作用影響 降雨率大→亮帶不明顯

  12. 結果與討論 (1)雨滴粒徑分佈與雷達亮帶之關係

  13. ΔZe與N0、Λ之關係 For N0 and ΔZe => log(N0)=4.50-0.08ΔZe=> r =- 0.67 For Λ and ΔZe => Λ-Λ’ =1.57-0.17ΔZe=> r =- 0.72 (Λ’=4.1R-0.21)

  14. ΔZe與N0、Λ之關係 實線： ΔZe≥7dB (well-defined bright band)虛線： ΔZe<7dB (weak bright band) ΔZe變大，N0、Λ變小 →有明顯亮帶的降水型態有相對較多的大雨滴

  15. 小結 • 雨滴粒徑分佈與雷達亮帶之關係 • 雷達回波的亮帶愈明顯(ΔZe大) • 對應較小的N0及Λ，雨滴粒徑分布斜率較平坦。 • 偏向較大的雨滴 • 此關係適用的情況為： • 水平分佈均勻的降水型態(SB<4dB) • 適用較溫和的降水強度(R=1~10mm/hr) • 亮帶明顯的降水型態 (ΔZe ≥ 7dB)

  16. 結果與討論 (2)利用雷達觀測改進降水估計

  17. 傳統Z-R關係式之改進 ★：SB<4dB，ΔZe ≥ 7dB (well-defined bright band) □：SB<4dB，ΔZe < 7dB (weak bright band) well-defined bright band => Z=300R1.5 weak bright band => Z= 88R1.88

  18. 考慮ΔZe對降水估計的影響 • Model 1 • Z=300R1.5 • Model 2 • ΔZe≥ 7dB (well-defined bright band) => Z=300R1.5 • ΔZe< 7dB (weak bright band) => Z= 88R1.88 • Model 3 • Z=aRb，不考慮亮帶 • Model 4 • Z=cdΔZeRb，考慮亮帶

  19. 考慮ΔZe對降水估計的影響 Residual mean square：rms=(1/n)·Σ(Ri-Ri’)2 dis radar dis radar radar • For disdrometer data： • 比較model 1 & 4，model 4能使誤差減少一倍。 • 考慮亮帶參數ΔZe(比較model 3 & 4)使誤差降低40%。 • For radar data： • 考慮亮帶參數ΔZe(比較model 3 & 4)使誤差降低約20%。

  20. 結論 • 在均勻降水型態(uniform precipitation)、一般降水強度(R=1~10mm/hr)下： • 亮帶的特徵參數ΔZe與N0及Λ呈負相關(≒-0.7)；隨降雨率下降，此關係愈不明顯。 • 大雨滴主宰的雨滴粒徑分佈對應到較大的ΔZe，較小的N0及Λ；而小雨滴則對應到較小的ΔZe，較大的N0及Λ。 • 均勻且具有弱亮帶的降水，適用Z-R關係為Z=88R1.88。 • 利用雨滴譜儀的回波資料並考慮ΔZe,，能使降水估計誤差減少40%，若用雷達觀測的回波取代，則使降水估計的誤差減少21%。

  21. The End

  22. Uniform precipitation Well-defined bright band Uniform precipitation Weak bright band Convective cells Large horizontal gradients of reflectivity

  23. 降水型態的選擇條件 SB< 4dB

  24. 考慮ΔZe對降水估計的影響 Cross-validation method Residual mean square：rms=(1/n)·Σ(Ri-Ri’)2 Model 3：Z=aRb，不考慮亮帶 Model 4：Z=cdΔZeRb，考慮亮帶

  25. Cross Validation • 先有已分類好的一堆資料 • 亂數拆成好幾組 training set • 用某組參數去 train 並 predict 別組看正確率 • 正確率不夠的話，換參數再重複 train/predict • 等找到一組不錯的參數後，就拿這組參數來建 model 並用來做最後對未知資料的 predict。 這整個過程叫 cross validation ， 也就是交叉比對。 Cross-validation(交叉比對)原理：某觀測點的值由週邊鄰近的數據推估，該觀測點的值不參與推估計算，估計值再與該點觀測值比較。如此程序再計算下一個部分，重複的一次計算一個交叉比對誤差數值（觀測值與估計值的誤差）。
