  1. 國立瑞芳高工98年度老舊校舍 第二批結構補強工程委託規劃設計監造 校內期末審查簡報 設計單位：賴良政建築師事務所 楊永豐結構技師事務所

  2. 預算 繼光樓

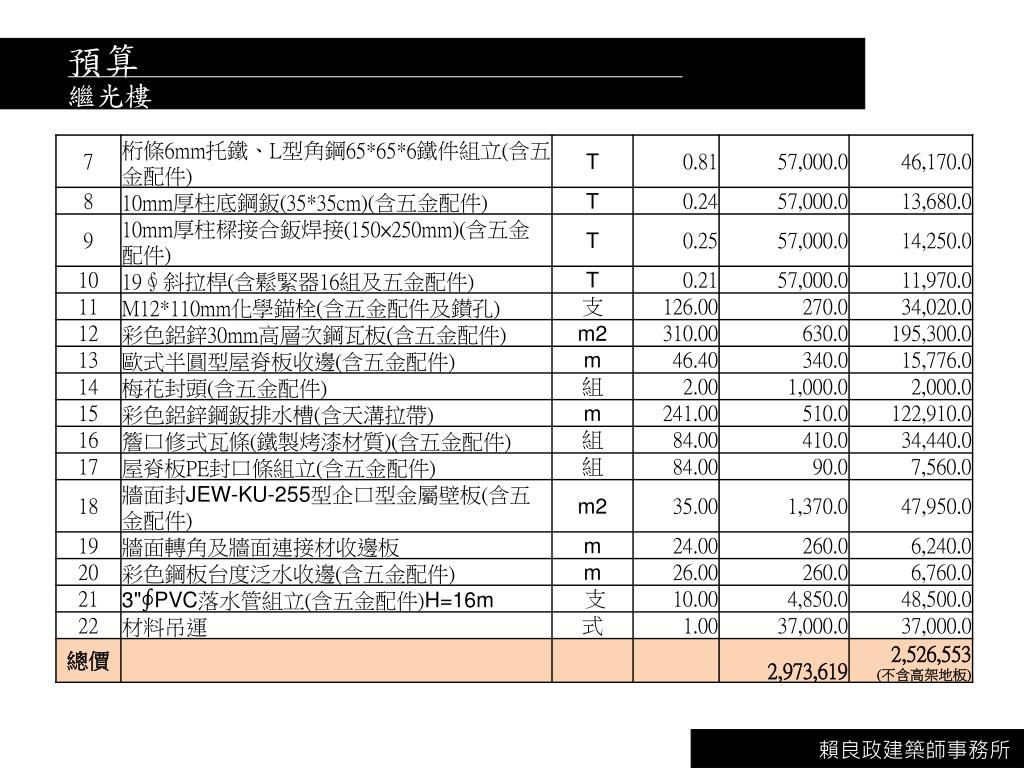

  3. 預算 繼光樓

  4. 預算 繼光樓

  5. 預算 繼光樓

  6. 預算 繼光樓

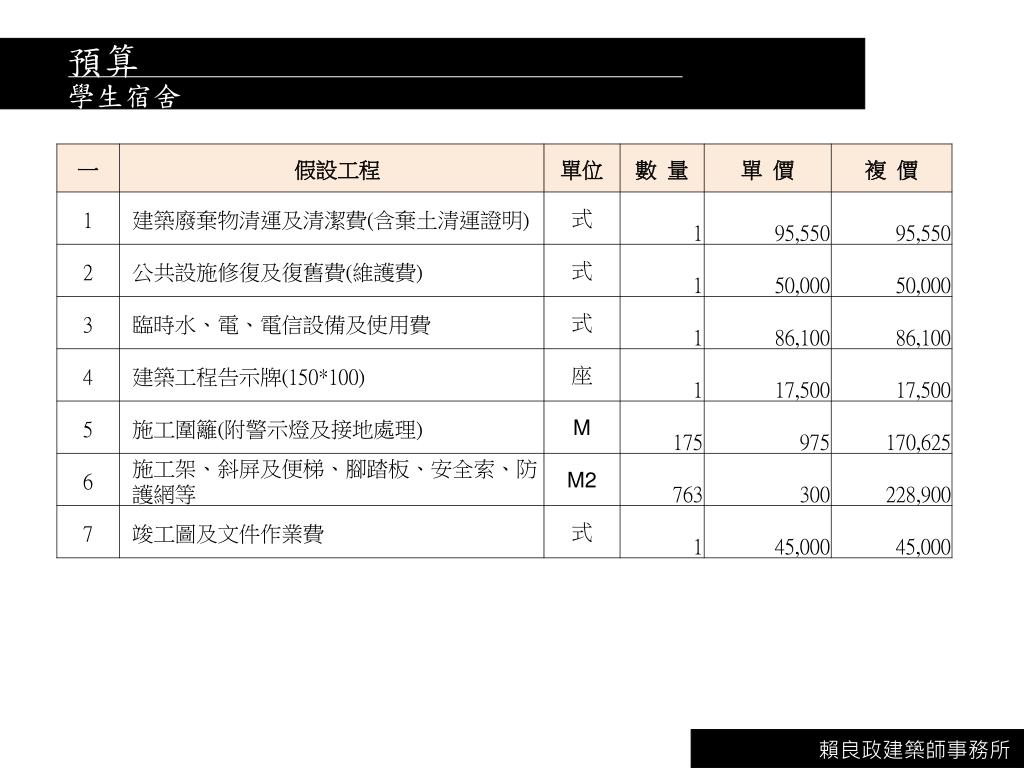

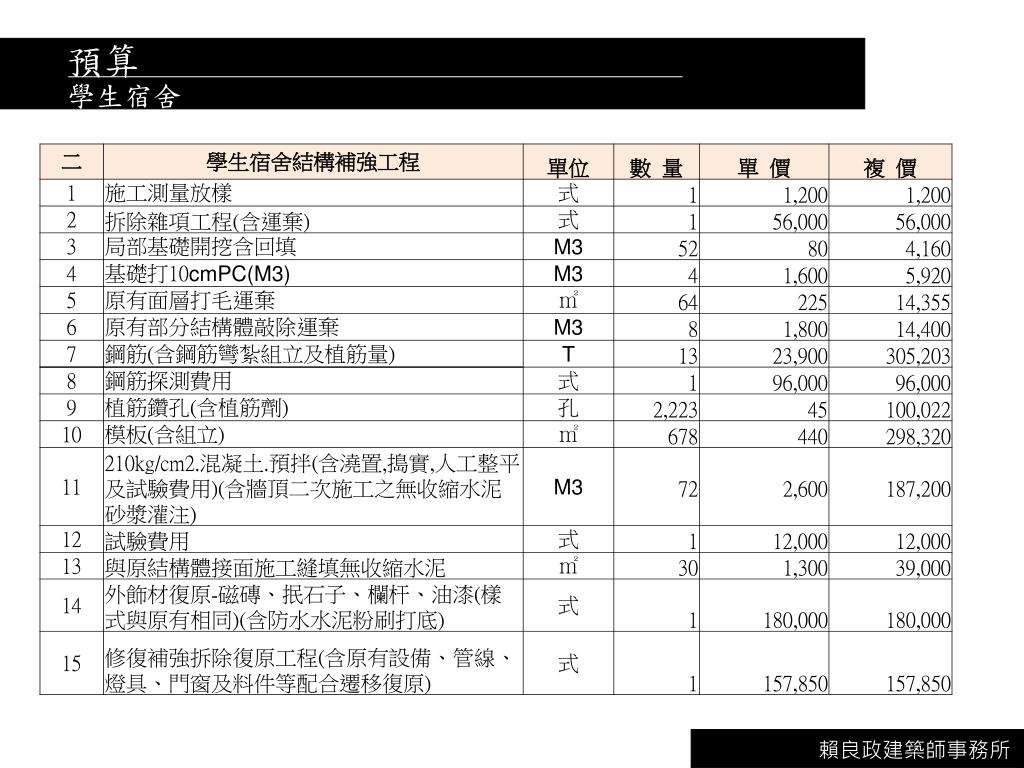

  7. 預算 學生宿舍

  8. 預算 學生宿舍

  9. 預算 學生宿舍

  10. 預算 學生宿舍

  11. 預算 學生宿舍

  12. 預算 學生宿舍

  13. 結構補強平面圖 繼光樓

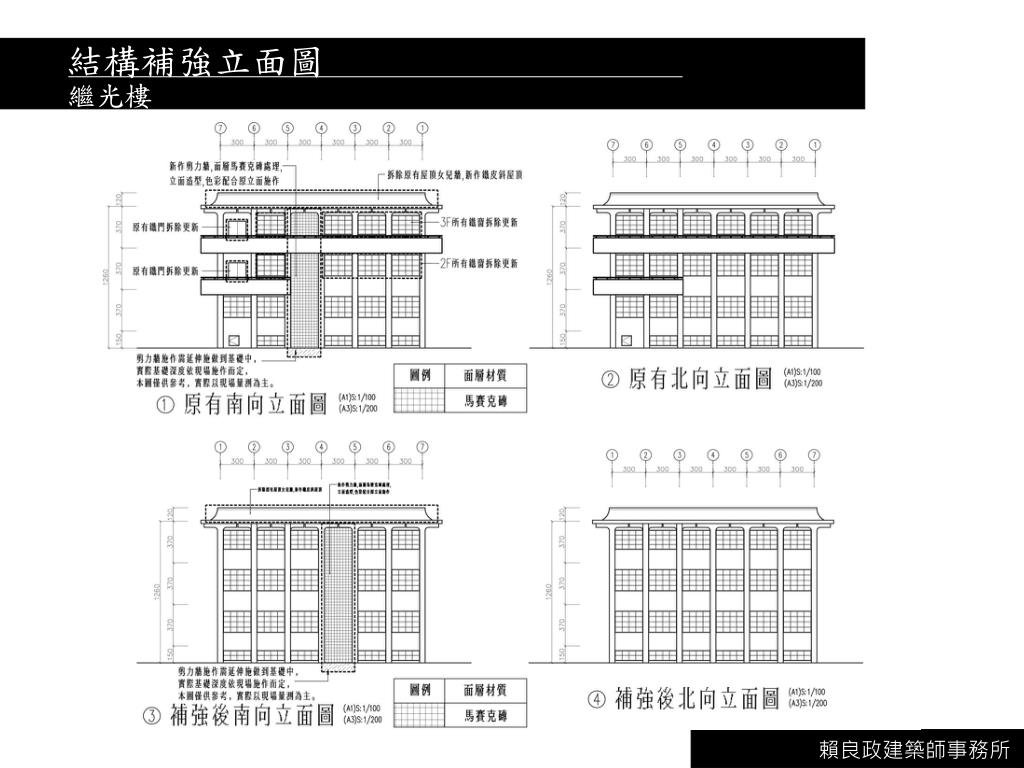

  14. 結構補強立面圖 繼光樓

  15. 結構修復平面圖 繼光樓

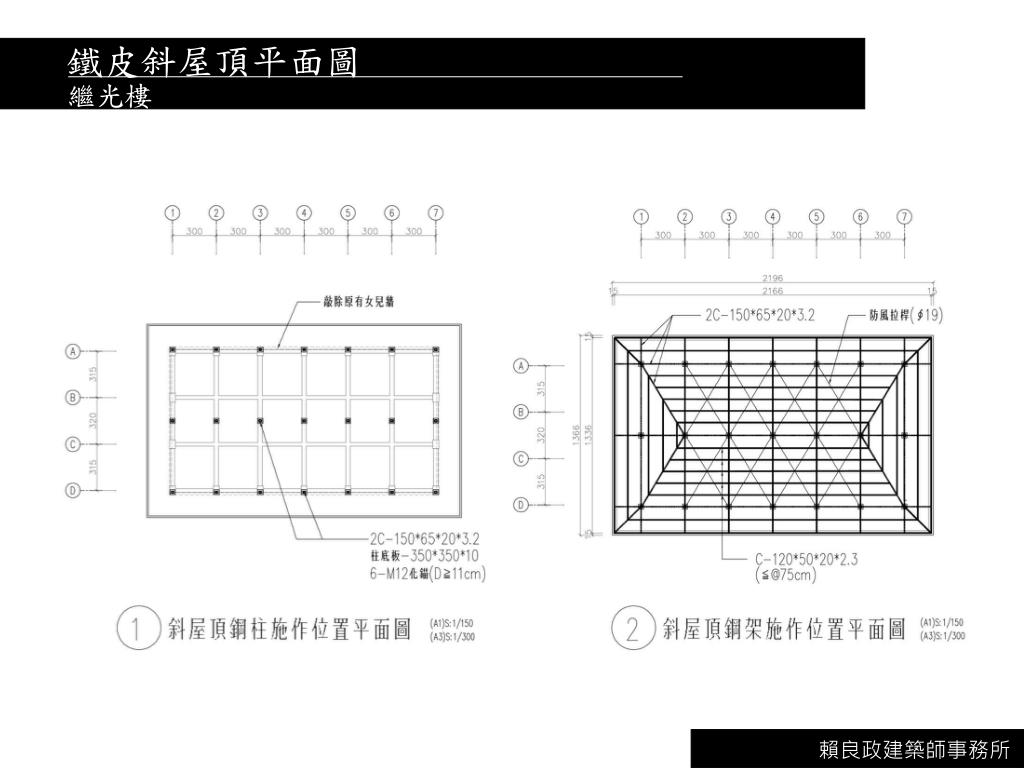

  16. 鐵皮斜屋頂平面圖 繼光樓

  17. 鐵皮斜屋頂剖面圖 繼光樓

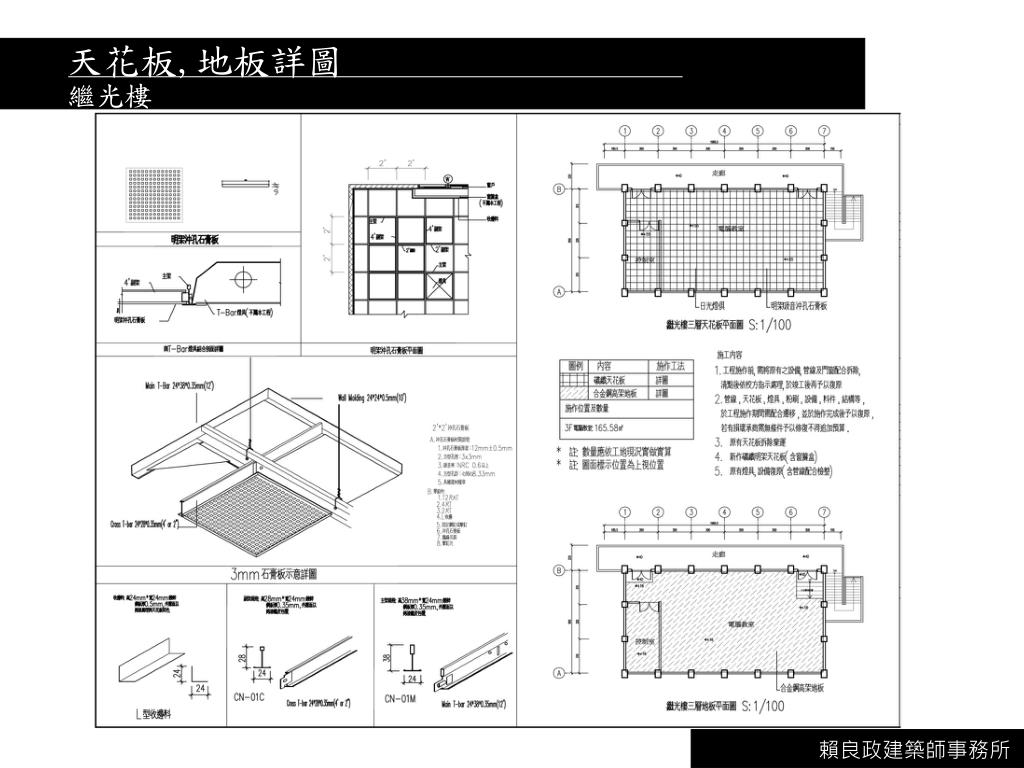

  18. 天花板,地板詳圖 繼光樓

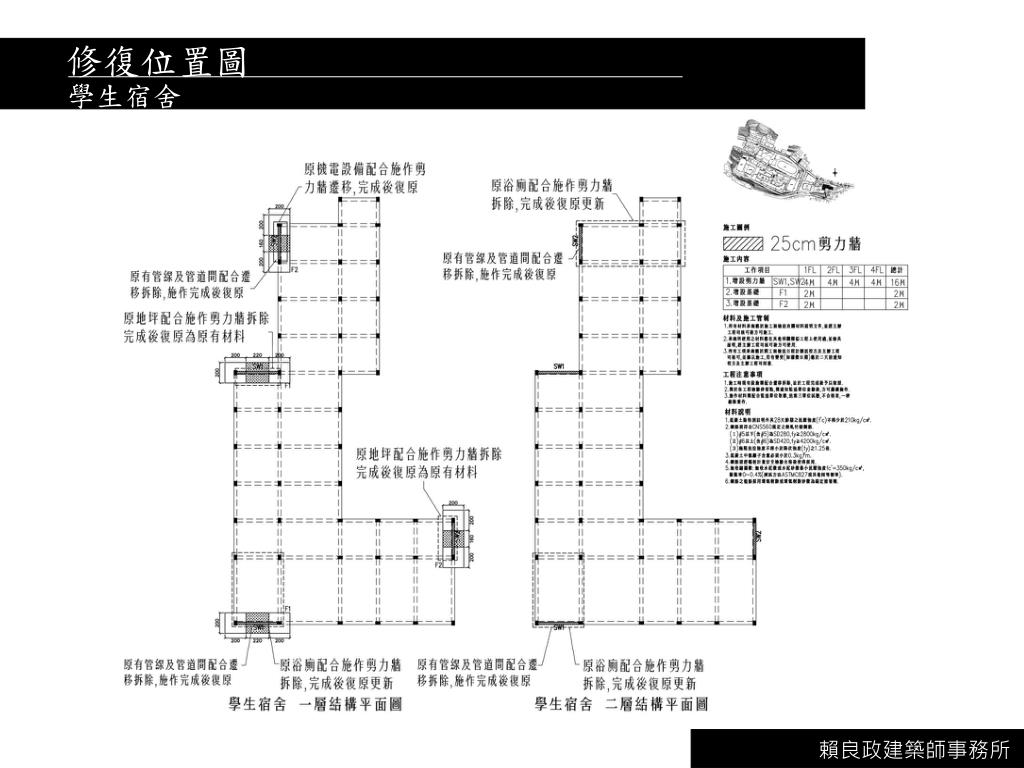

  19. 修復位置圖 學生宿舍

  20. 修復位置圖 學生宿舍

  21. 修復位置圖 學生宿舍

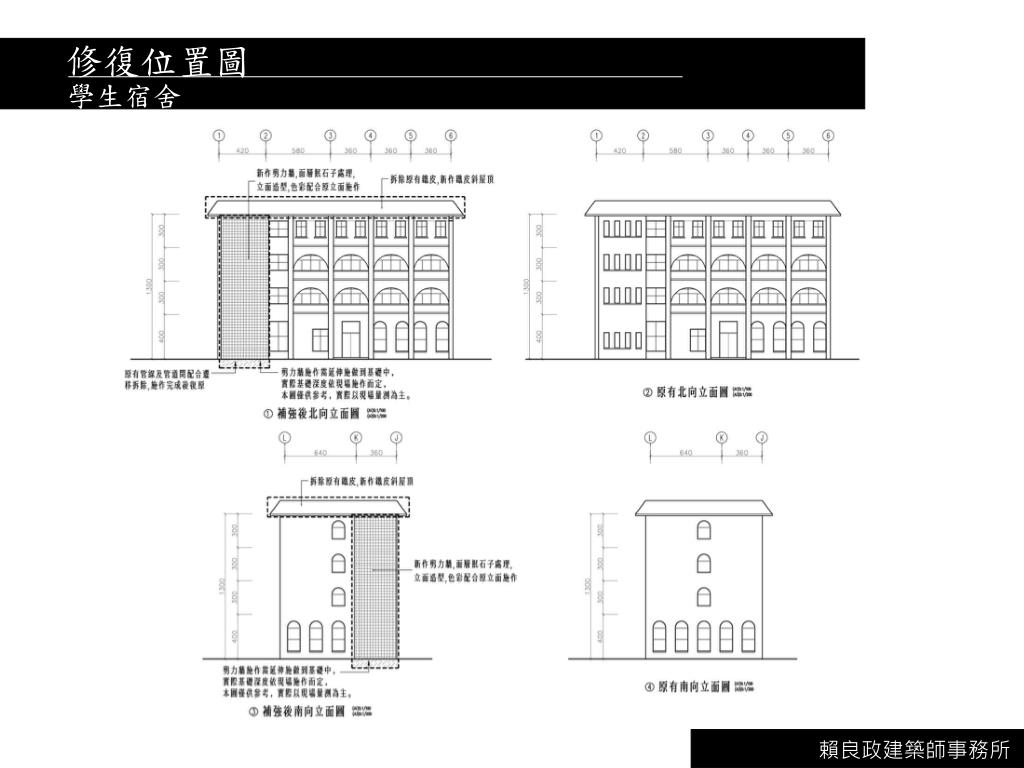

  22. 修復位置圖 學生宿舍

  23. 修復位置圖 學生宿舍

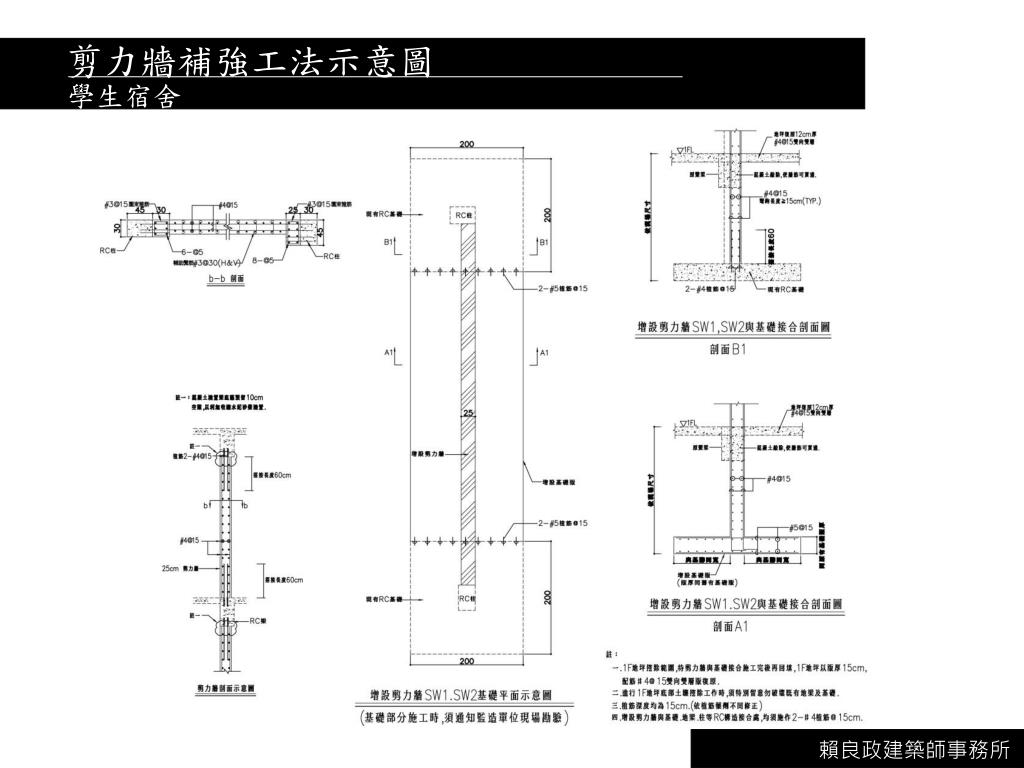

  24. 剪力牆補強工法示意圖 學生宿舍

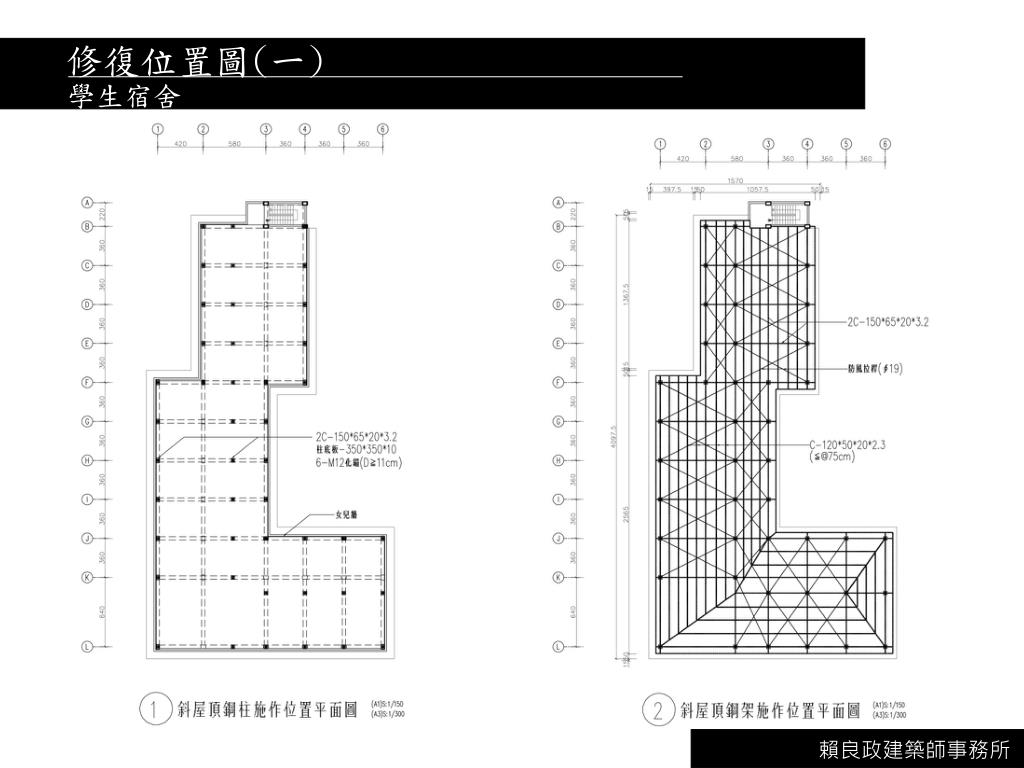

  25. 修復位置圖(一) 學生宿舍

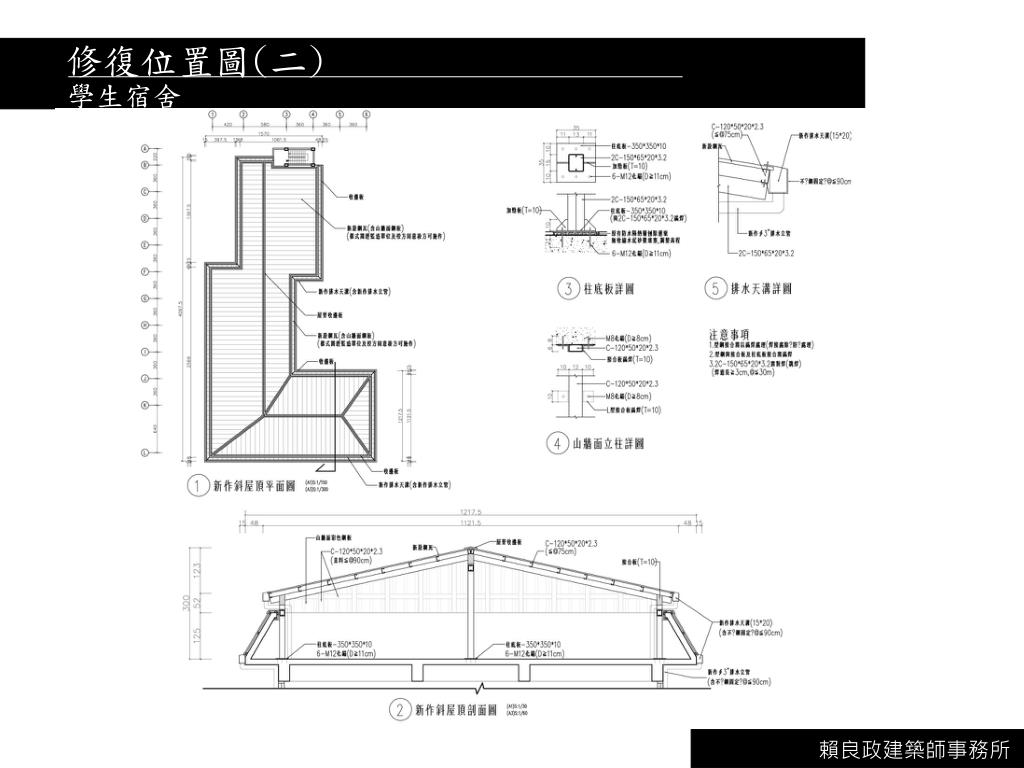

  26. 修復位置圖(二) 學生宿舍

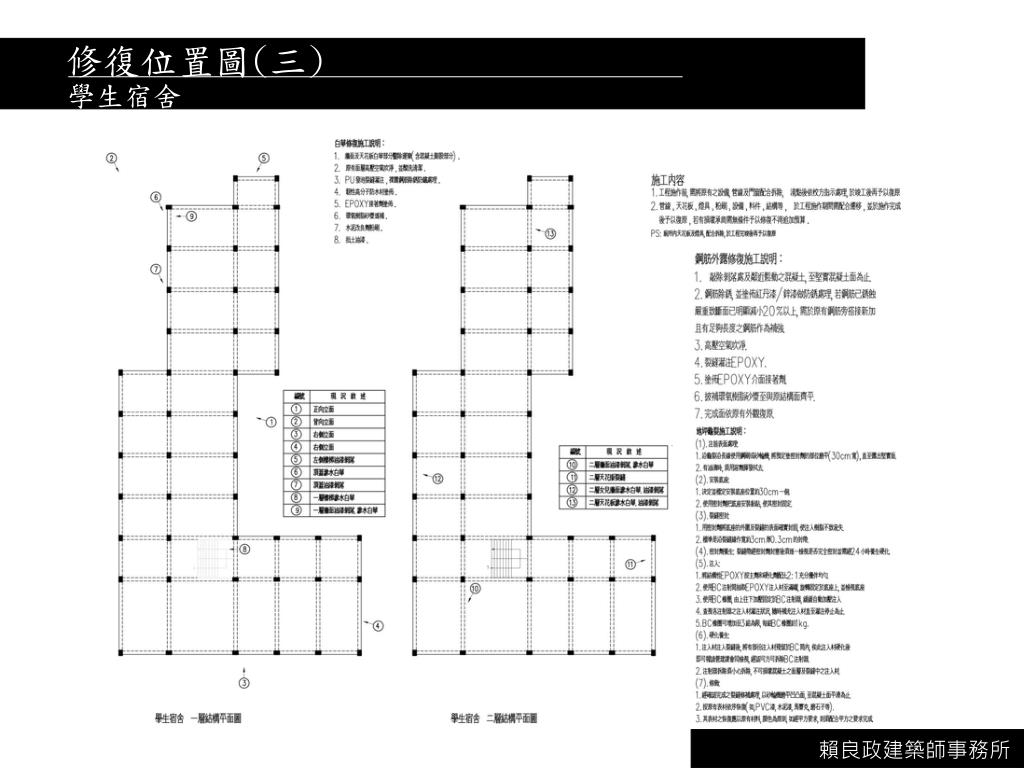

  27. 修復位置圖(三) 學生宿舍

  28. 廁所詳圖(一) 學生宿舍

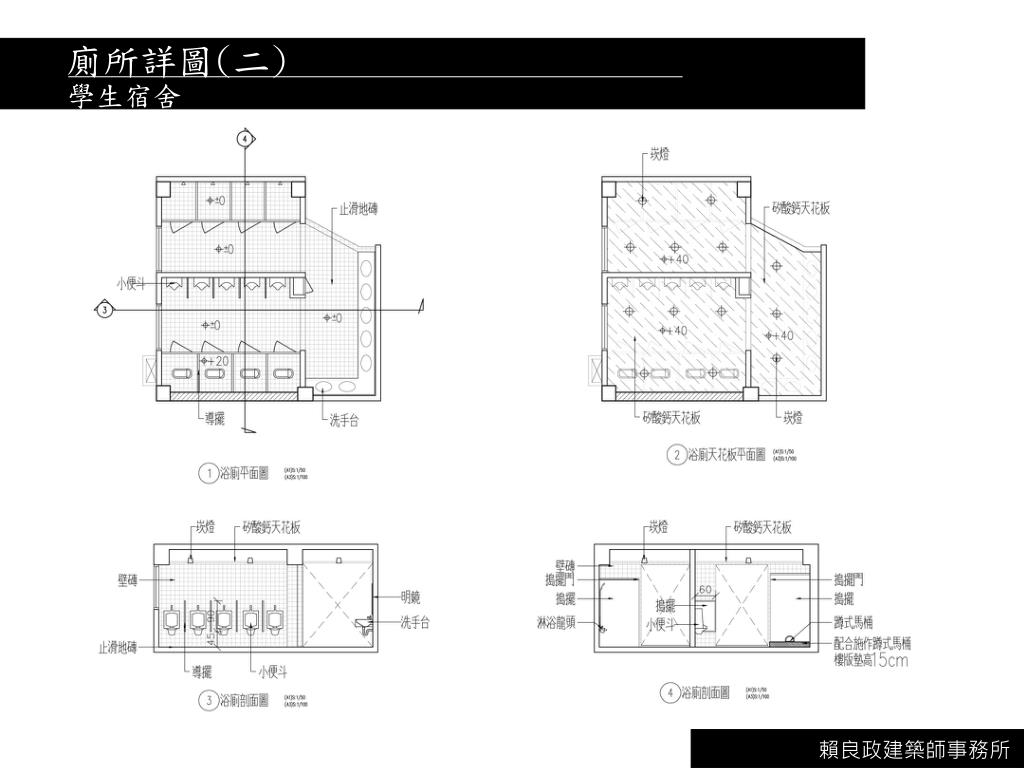

  29. 廁所詳圖(二) 學生宿舍

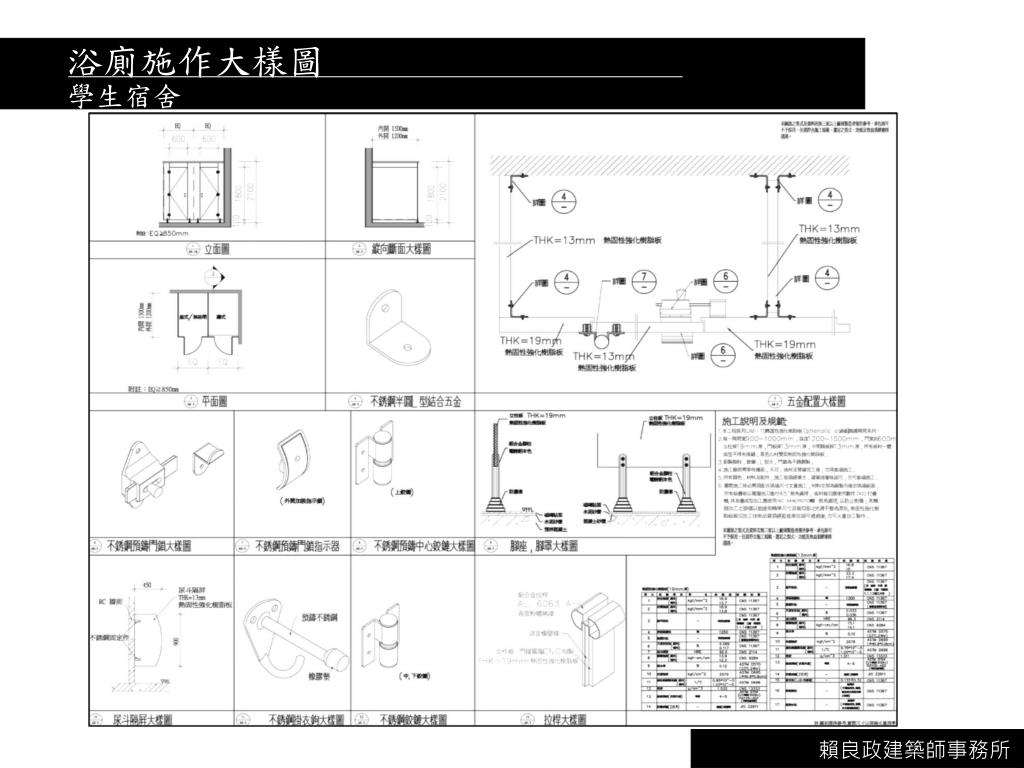

  30. 浴廁施作大樣圖 學生宿舍

  31. 簡報完畢 謝謝各位評審
