Presentation Transcript


5144178

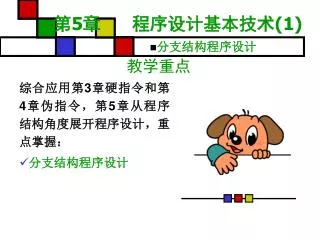

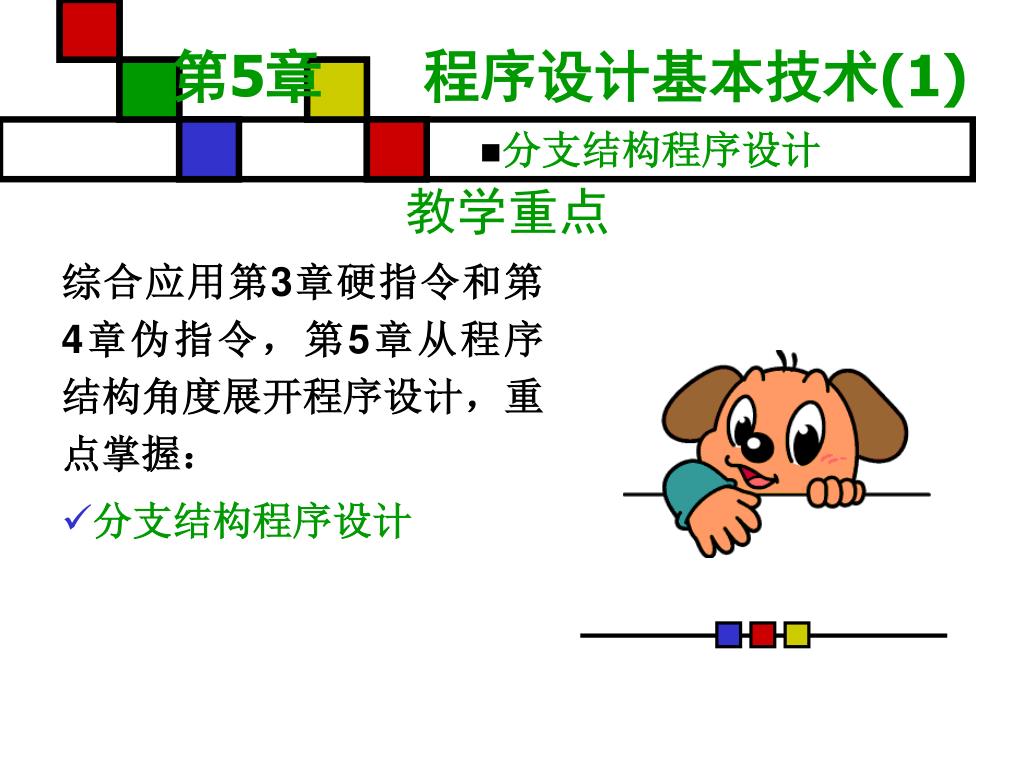

第5章 程序设计基本技术(1)

分支结构程序设计

教学重点

综合应用第3章硬指令和第4章伪指令,第5章从程序结构角度展开程序设计,重点掌握:

分支结构程序设计


5144178

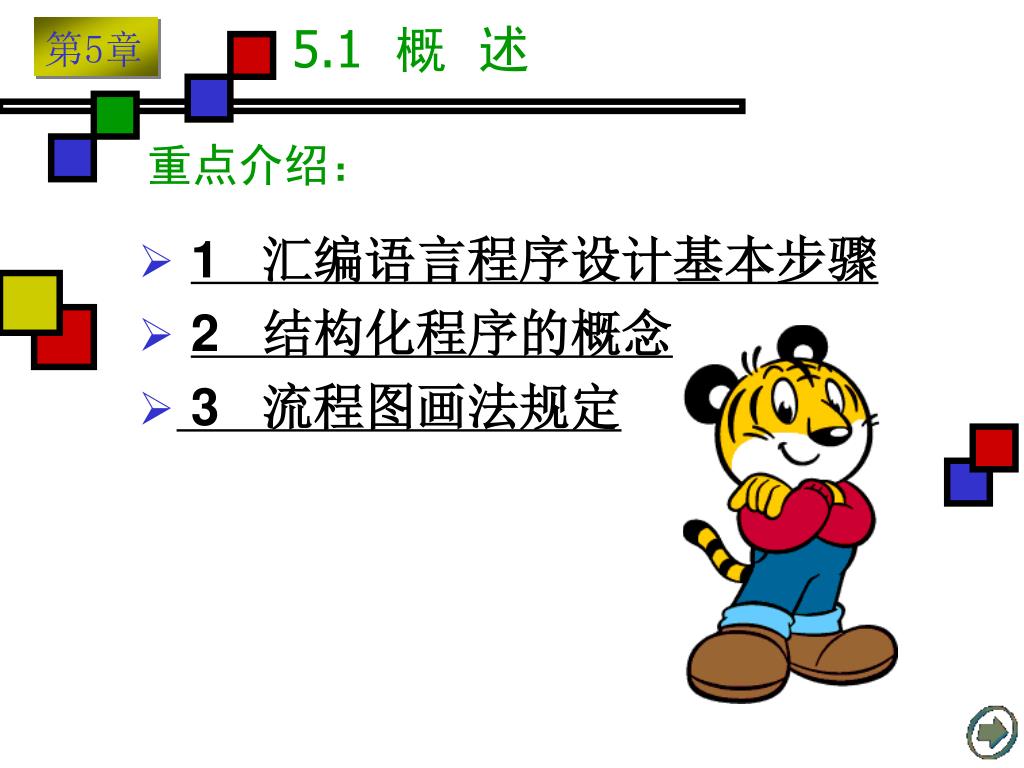

5.1 概 述

重点介绍:

  • 1 汇编语言程序设计基本步骤

  • 2 结构化程序的概念

  • 3 流程图画法规定


5144178

5.2 顺序程序设计

  • 顺序程序完全按指令书写的前后顺序执行每一条指令,是最基本、最常见的程序结构

例5.1 计算

例5.2 移位


5144178

5.3 分支程序设计

  • 分支程序根据条件是真或假决定执行与否

  • 判断的条件是各种指令,如CMP、TEST等执行后形成的状态标志

  • 转移指令Jcc和JMP可以实现分支控制;还可以采用MASM 6.x提供的条件控制伪指令实现

单分支:求绝对值等

双分支:例5.3等

多分支:例5.4等


5144178

一 转移指令

  • 控制转移类指令用于实现分支、循环、过程等程序结构,是仅次于传送指令的最常用指令

    重点掌握:JMP/Jcc

  • 转移类指令通过改变IP(和CS)值,实现程序执行顺序的改变


5144178

1 无条件转移指令

JMP

JMP label;程序转向label标号指定的地址

  • 只要执行无条件转移指令JMP,就使程序转到指定的目标地址处,从目标地址处开始执行那里的指令

  • 操作数label是要转移到的目标地址(目的地址、转移地址)

  • JMP指令分成4种类型:

    ⑴ 段内转移、直接寻址

    ⑵ 段内转移、间接寻址

    ⑶ 段间转移、直接寻址

    ⑷ 段间转移、间接寻址


5144178

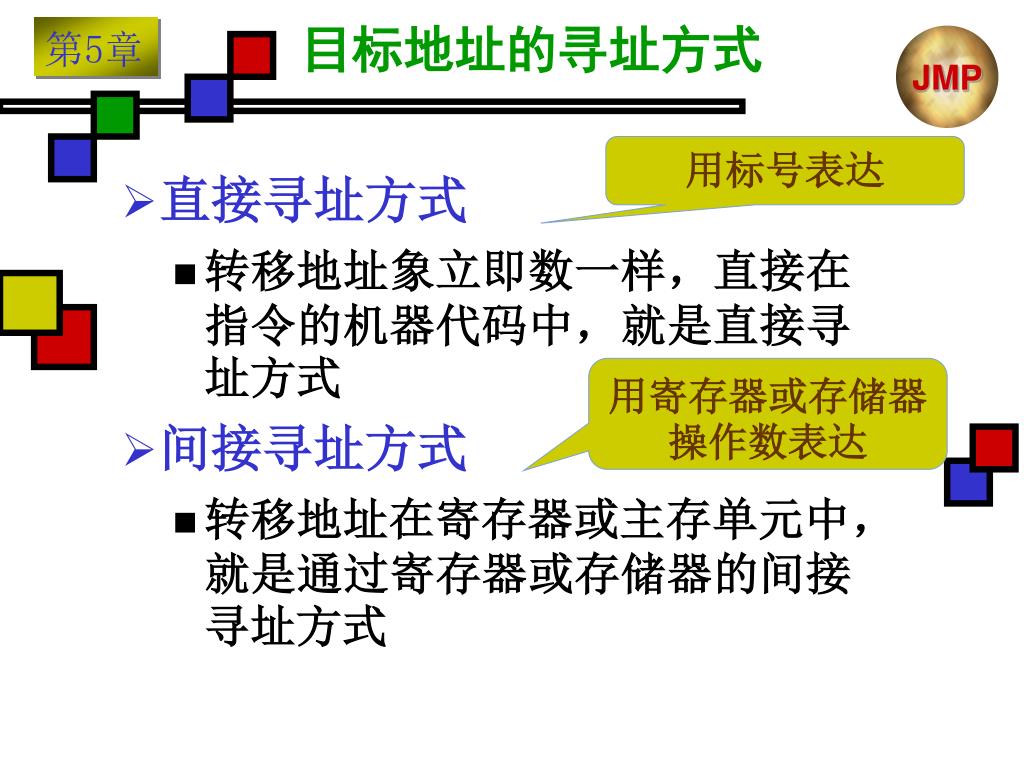

目标地址的寻址方式

JMP

用标号表达

  • 直接寻址方式

    • 转移地址象立即数一样,直接在指令的机器代码中,就是直接寻址方式

  • 间接寻址方式

    • 转移地址在寄存器或主存单元中,就是通过寄存器或存储器的间接寻址方式

用寄存器或存储器操作数表达


5144178

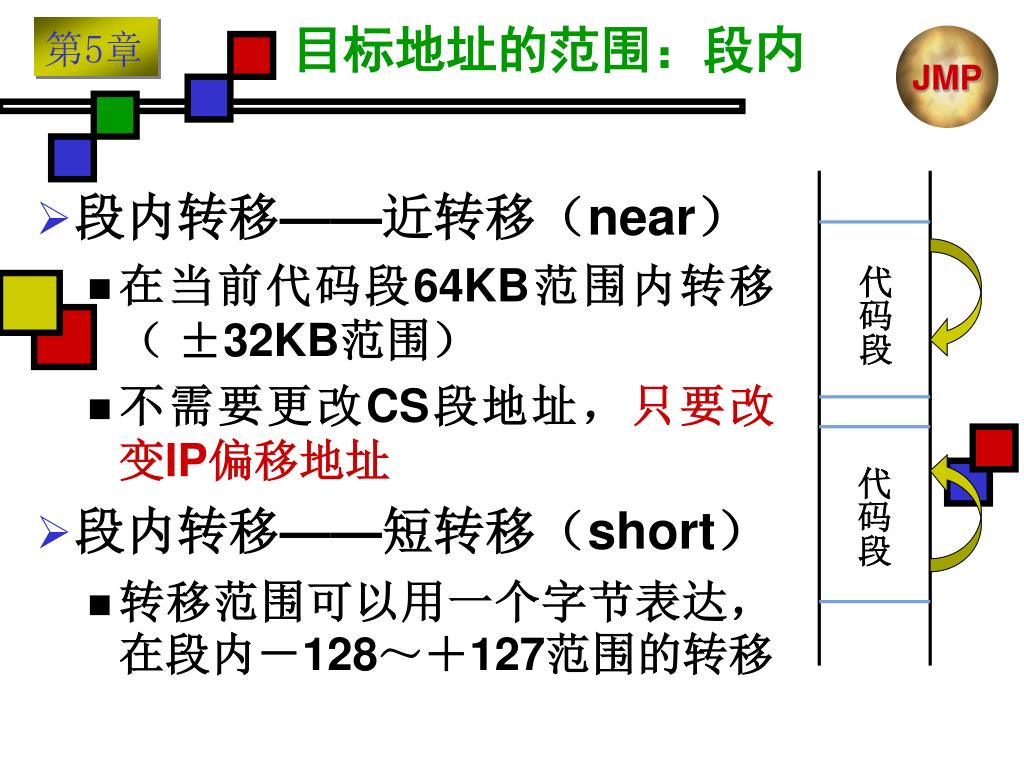

目标地址的范围:段内

代码段

代码段

JMP

  • 段内转移——近转移(near)

    • 在当前代码段64KB范围内转移( ±32KB范围)

    • 不需要更改CS段地址,只要改变IP偏移地址

  • 段内转移——短转移(short)

    • 转移范围可以用一个字节表达,在段内-128~+127范围的转移


5144178

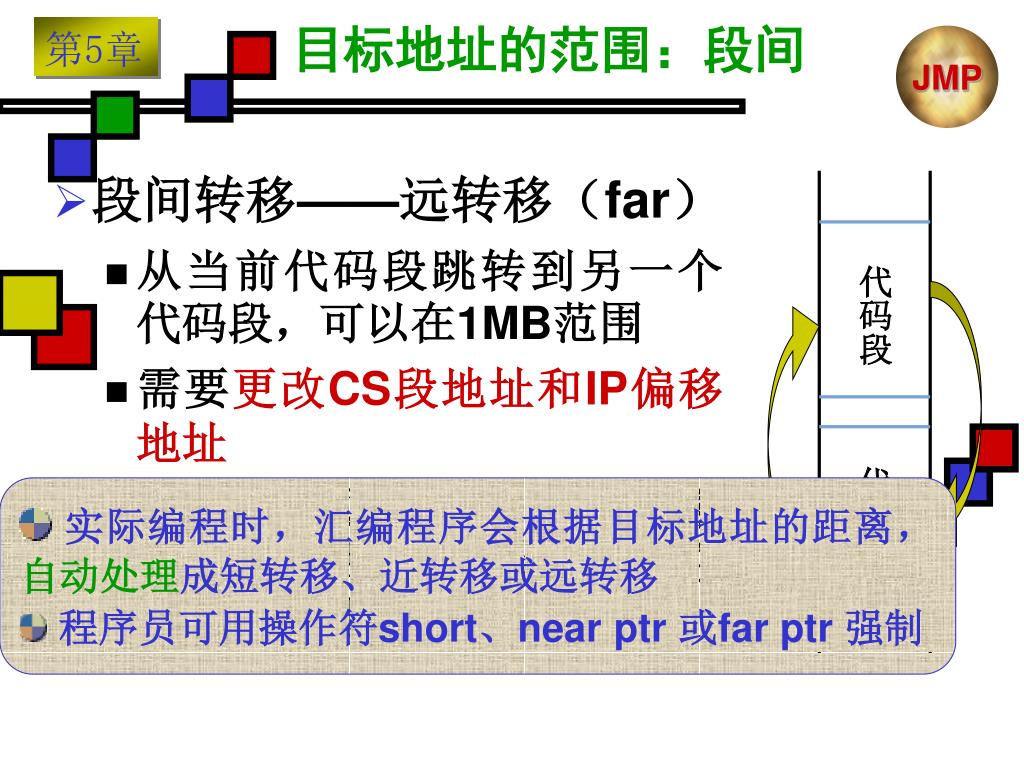

目标地址的范围:段间

JMP

  • 段间转移——远转移(far)

    • 从当前代码段跳转到另一个代码段,可以在1MB范围

    • 需要更改CS段地址和IP偏移地址

    • 目标地址必须用一个32位数表达,叫做32位远指针,它就是逻辑地址

代码段

代码段

  • 实际编程时,汇编程序会根据目标地址的距离,自动处理成短转移、近转移或远转移

  • 程序员可用操作符short、near ptr 或far ptr 强制


5144178

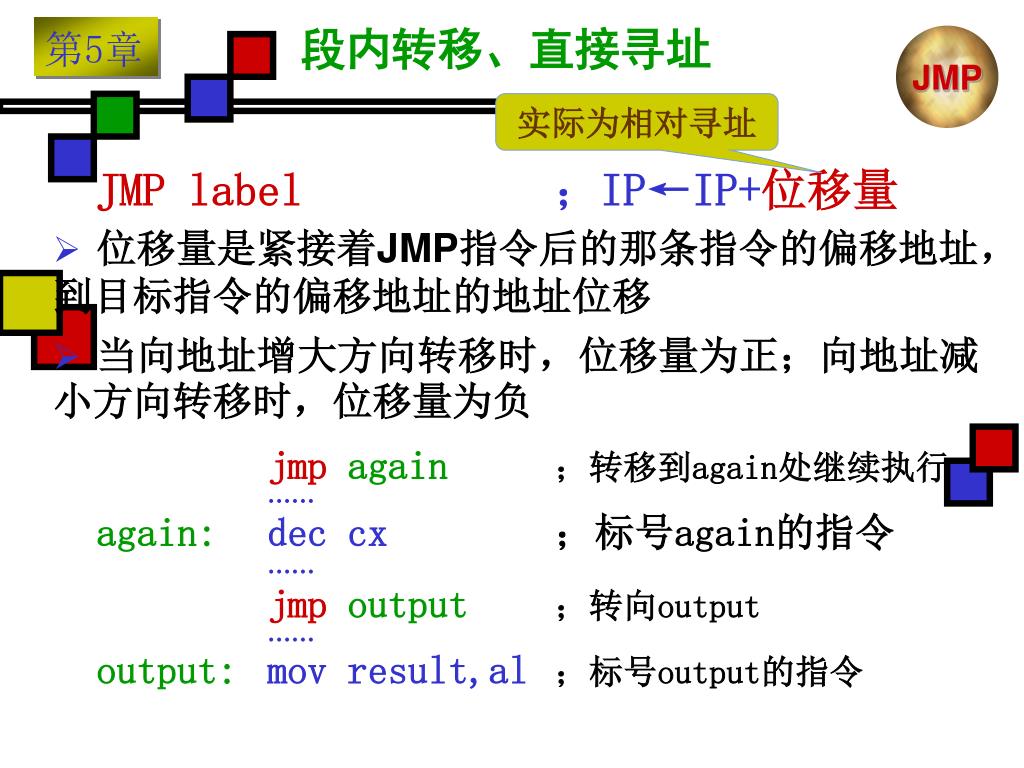

段内转移、直接寻址

JMP

实际为相对寻址

JMP label;IP←IP+位移量

  • 位移量是紧接着JMP指令后的那条指令的偏移地址,到目标指令的偏移地址的地址位移

  • 当向地址增大方向转移时,位移量为正;向地址减小方向转移时,位移量为负

    jmp again;转移到again处继续执行

    ……

    again:dec cx;标号again的指令

    ……

    jmp output;转向output

    ……

    output:mov result,al;标号output的指令


5144178

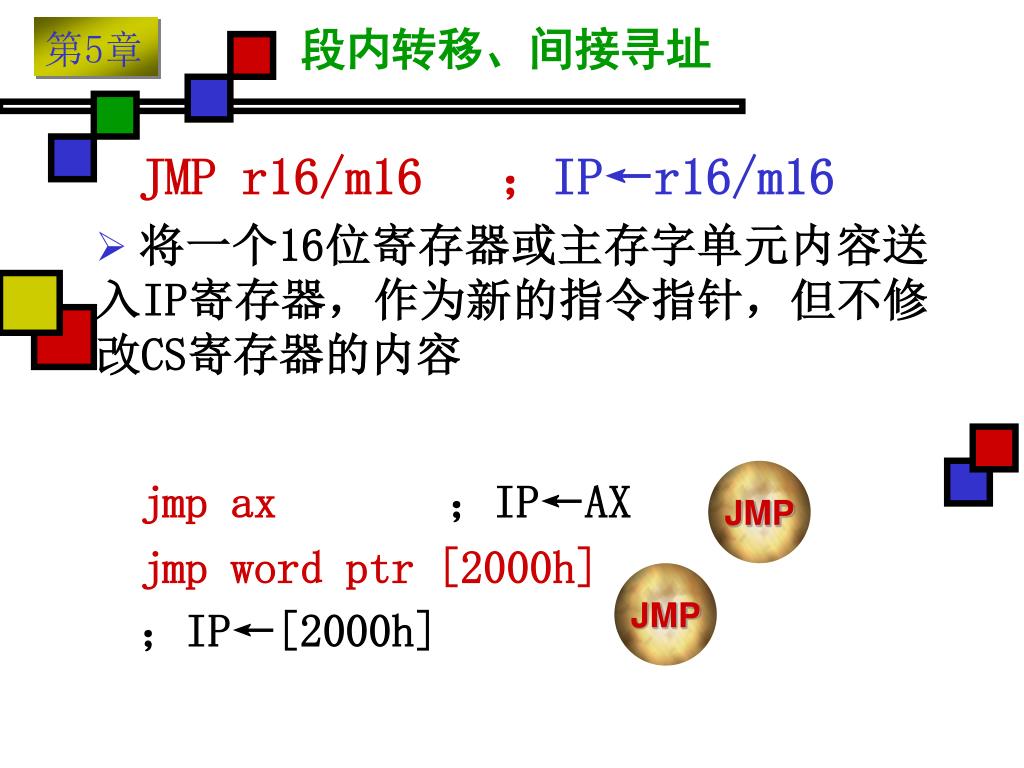

段内转移、间接寻址

JMP r16/m16 ;IP←r16/m16

  • 将一个16位寄存器或主存字单元内容送入IP寄存器,作为新的指令指针,但不修改CS寄存器的内容

    jmp ax ;IP←AX

    jmp word ptr [2000h]

    ;IP←[2000h]

JMP

JMP


5144178

段间转移、直接寻址

JMP

JMP far ptr label

;IP←label的偏移地址

;CS←label的段地址

  • 将标号所在段的段地址作为新的CS值,标号在该段内的偏移地址作为新的IP值;这样,程序跳转到新的代码段执行

    jmp far ptr otherseg

    ;远转移到代码段2的otherseg


5144178

段间转移、间接寻址

JMP

JMP far ptr mem

;IP←[mem],CS←[mem+2]

  • 用一个双字存储单元表示要跳转的目标地址。这个目标地址存放在主存中连续的两个字单元中的,低位字送IP寄存器,高位字送CS寄存器

    mov word ptr [bx],0

    mov word ptr [bx+2],1500h

    JMP far ptr [bx] ;转移到1500h:0


5144178

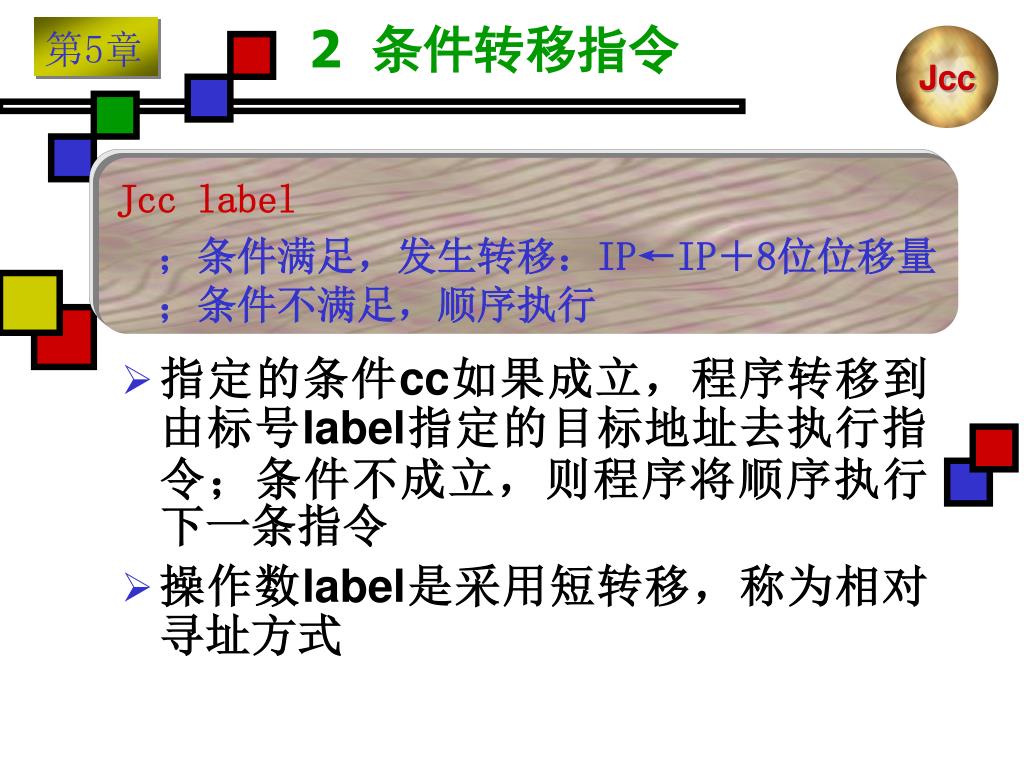

2 条件转移指令

Jcc

Jcc label

;条件满足,发生转移:IP←IP+8位位移量

;条件不满足,顺序执行

  • 指定的条件cc如果成立,程序转移到由标号label指定的目标地址去执行指令;条件不成立,则程序将顺序执行下一条指令

  • 操作数label是采用短转移,称为相对寻址方式


5144178

相对寻址方式

Jcc

  • Jcc指令的操作数label是一个标号

    • 一个8位位移量,表示Jcc指令后的那条指令的偏移地址,到目标指令的偏移地址的地址位移

    • 8位位移量是相对于当前IP的,且距当前IP地址-128~+127个单元的范围之内,属于段内短距离转移

    • Jcc目标地址就采用这种相对寻址方式

  • Jcc指令为2个字节,条件不满足时的顺序执行就是当前指令偏移指针IP加2


5144178

Jcc指令的分类

Jcc

  • Jcc指令不影响标志,但要利用标志(下表)。根据利用的标志位不同,16条指令分成3种情况:

    1. 判断单个标志位状态

    2. 比较无符号数高低

    3. 比较有符号数大小


5144178

Jcc

条件转移指令中的条件cc

  • 实际虽然指令只有16条,但却有30个助记符

  • 采用多个助记符,只是为了方便记忆和使用


5144178

1. 判断单个标志位状态

Jcc

  • 这组指令单独判断5个状态标志之一

    ⑴JZ/JE和JNZ/JNE:利用零标志ZF,判断结果是否为零(或相等)

    ⑵JS和JNS:利用符号标志SF,判断结果是正是负

    ⑶JO和JNO:利用溢出标志OF,判断结果是否产生溢出

    ⑷JP/JPE和JNP/JPO:利用奇偶标志PF,判断结果中“1”的个数是偶是奇

    ⑸JC/JB/JNAE和JNC/JNB/JAE:利用进位标志CF,判断结果是否进位或借位

例题5.38

例题5.39

例题5.40

例题5.41

例题5.42


5144178

2 比较无符号数高低

Jcc

  • 无符号数的大小用高(Above)低(Below)表示

  • 利用CF确定高低、利用ZF标志确定相等(Equal)

  • 两数的高低分成4种关系:

    ⑴ 低于(不高于等于):JB(JNAE)

    ⑵ 不低于(高于等于):JNB(JAE)

    ⑶ 低于等于(不高于):JBE(JNA)

    ⑷ 不低于等于(高于):JNBE(JA)


5144178

例5.43a:比较无符号数

cmp ax,bx;比较ax和bx

jnb next;若ax≥bx,转移

xchg ax,bx;若ax<bx,交换

next:...

结果:AX保存较大的无符号数


5144178

3 比较有符号数大小

Jcc

  • 有符号数的大(Greater)小(Less)需要组合OF、SF标志,并利用ZF标志确定相等(Equal)

  • 两数的大小分成4种关系:

    ⑴ 小于(不大于等于):JL(JNGE)

    ⑵ 不小于(大于等于):JNL(JGE)

    ⑶ 小于等于(不大于):JLE(JNG)

    ⑷ 不小于等于(大于):JNLE(JG)


5144178

例5.43b:比较有符号数

cmp ax,bx;比较ax和bx

jnl next;若ax≥bx,转移

xchg ax,bx;若ax<bx,交换

next:...

结果:AX保存较大的有符号数


5144178

第5章

二 单分支程序设计

  • 条件成立跳转,否则顺序执行分支语句体;注意选择正确的条件转移指令和转移目标地址


5144178

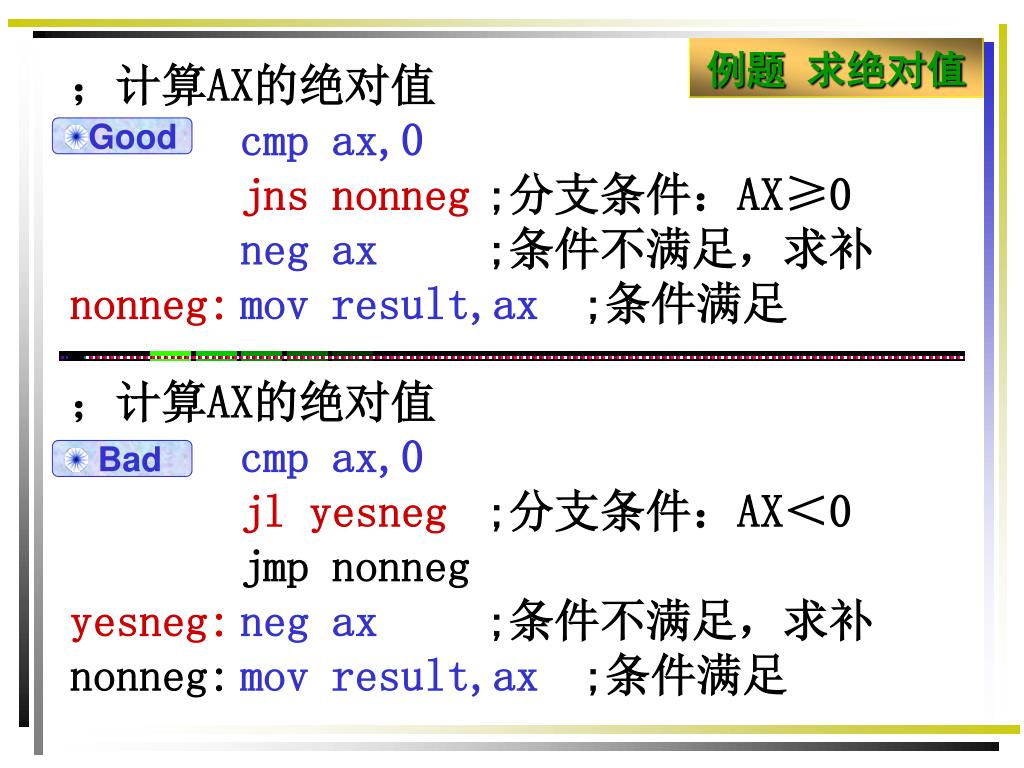

例题 求绝对值

  • Good

;计算AX的绝对值

cmp ax,0

jns nonneg;分支条件:AX≥0

neg ax;条件不满足,求补

nonneg:mov result,ax;条件满足

;计算AX的绝对值

cmp ax,0

jl yesneg;分支条件:AX<0

jmp nonneg

yesneg:neg ax;条件不满足,求补

nonneg:mov result,ax;条件满足

  • Bad


5144178

例题 无符号数除以2

;将AX中存放的无符号数除以2,如果是奇数,则加1后除以2

test ax,01h;测试AX最低位

jz even;最低位为0:AX为偶数

add ax,1

;最低位为1:AX为奇数,需要加1

even:rcr ax,1;AX←AX÷2

;如果采用SHR指令,则不能处理AX=FFFFH的特殊情况


5144178

第5章

三 双分支程序设计

条件成立跳转执行第2个分支语句体,否则顺序执行第1个分支语句体。注意第1个分支体后一定要有一个JMP指令跳到第2个分支体后


5144178

例题 显示BX最高位

对比

shl bx,1;BX最高位移入CF

jc one;CF=1,即最高位为1,转移

mov dl,’0’

;CF=0,即最高位为0,DL←’0’

jmp two;一定要跳过另一个分支体

one:mov dl,’1’;DL←’1’

two:mov ah,2

int 21h;显示

  • 双分支程序改为单分支程序


5144178

例题 显示BX最高位

对比

shl bx,1;BX最高位移入CF

jnc one;CF=0,即最高位为0,转移

mov dl,’1’

;CF=1,即最高位为1,DL←’1’

jmp two;一定要跳过另一个分支体

one:mov dl,’0’;DL←’0’

two:mov ah,2

int 21h;显示

  • 双分支程序改为单分支程序


5144178

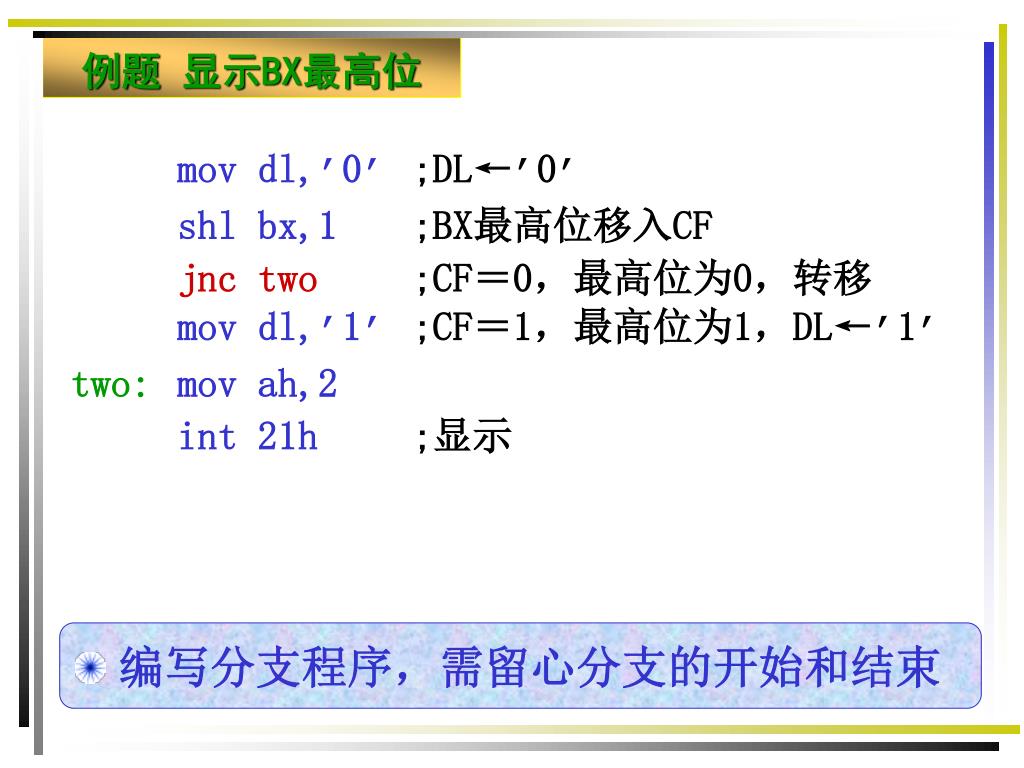

例题 显示BX最高位

mov dl,’0’;DL←’0’

shl bx,1;BX最高位移入CF

jnc two;CF=0,最高位为0,转移

mov dl,’1’;CF=1,最高位为1,DL←’1’

two:mov ah,2

int 21h;显示

  • 编写分支程序,需留心分支的开始和结束


5144178

例题 单分支和双分支

;寄存器AL中是字母Y或y,则令AH=0;否则令AH=-1

cmp al,’Y’;AL是大写Y否?

jz next;是,转移

cmp al,’y’;AL是小写y否?

jz next;是,转移

mov ah,-1;不是Y或y,则AH=-1,结束

jmp done;一定要跳过另一个分支体

next:mov ah,0;是Y或y,则AH=0,结束

done:...


5144178

第5章

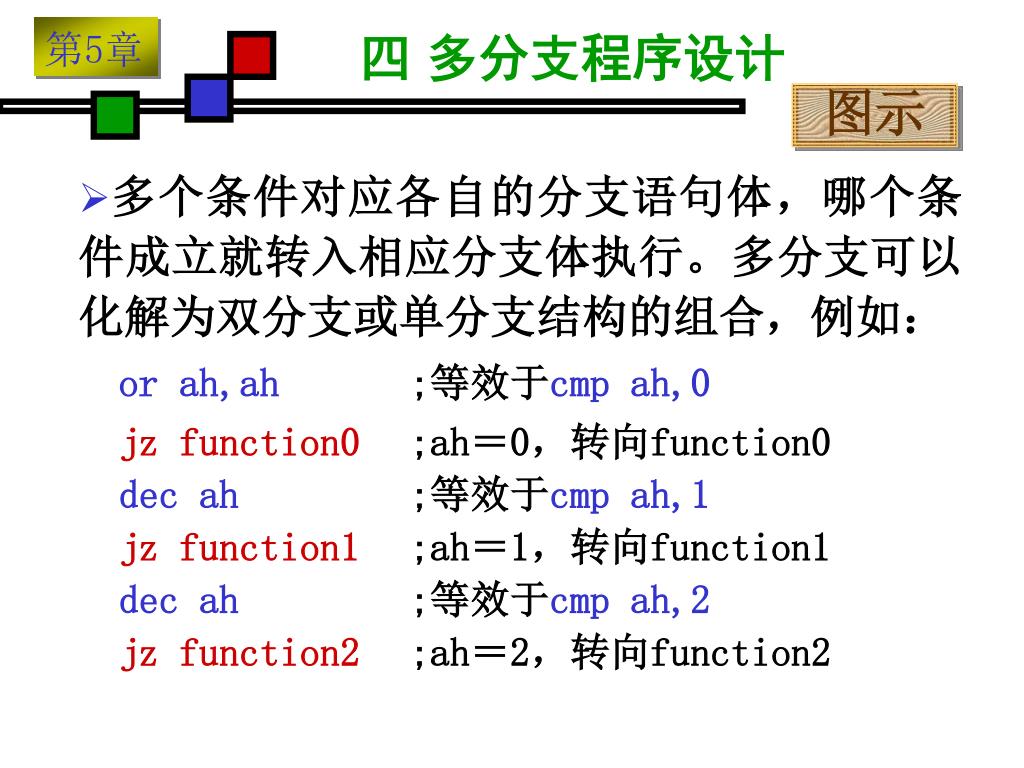

四 多分支程序设计

图示

  • 多个条件对应各自的分支语句体,哪个条件成立就转入相应分支体执行。多分支可以化解为双分支或单分支结构的组合,例如:

    or ah,ah;等效于cmp ah,0

    jz function0;ah=0,转向function0

    dec ah;等效于cmp ah,1

    jz function1;ah=1,转向function1

    dec ah;等效于cmp ah,2

    jz function2;ah=2,转向function2


5144178

地址表

分支1地址

分支2地址

...

Tabledw disp1, disp2, disp3, disp4, ...

地址表形成多分支

  • 需要在数据段事先安排一个按顺序排列的转移地址表

  • 输入的数字作为偏移量。因为只有2个字节16位偏移地址,所以偏移量需要乘2

  • 关键是要理解间接寻址方式JMP指令


5 4 1 4

此处等同于 offset disp1

例5.4 数据段-1/4

Datasegment

msgdb 'Input number(1~8):',0dh,0ah,'$'

msg1db 'Chapter 1 : ...',0dh,0ah,'$'

msg2db 'Chapter 2 : ...',0dh,0ah,'$‘

...

msg8db 'Chapter 8 : ... ',0dh,0ah,'$'

tabledw disp1,disp2,disp3,disp4

dw disp5,disp6,disp7,disp8

Dataends;取得各个标号的偏移地址


5 4 2 4

例5.4 代码段-2/4

Codesegment

assume cs:code,ds:data

start:mov ax,data

mov ds,ax

mov dx,offset msg;提示输入数字

mov ah,9

int 21h

mov ah,1;等待按键

int 21h


5 4 3 4

可以改为 call table[bx]

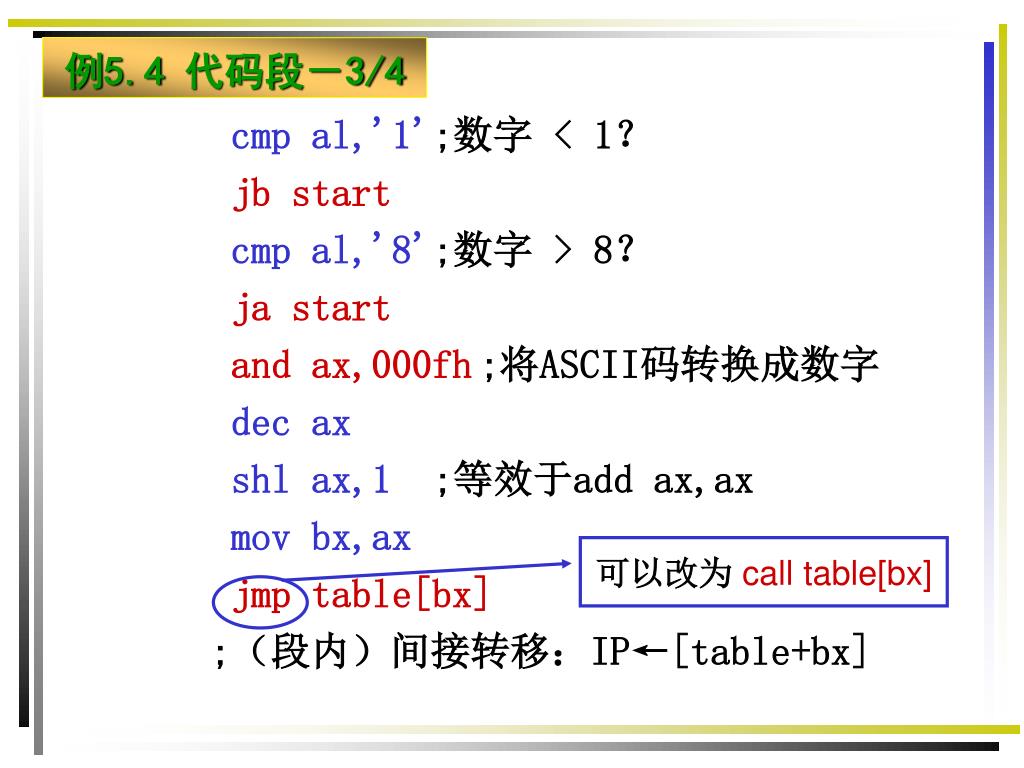

例5.4 代码段-3/4

cmp al,'1';数字 < 1?

jb start

cmp al,'8';数字 > 8?

ja start

and ax,000fh;将ASCII码转换成数字

dec ax

shl ax,1;等效于add ax,ax

mov bx,ax

jmp table[bx]

;(段内)间接转移:IP←[table+bx]


5144178

对应修改为 ret

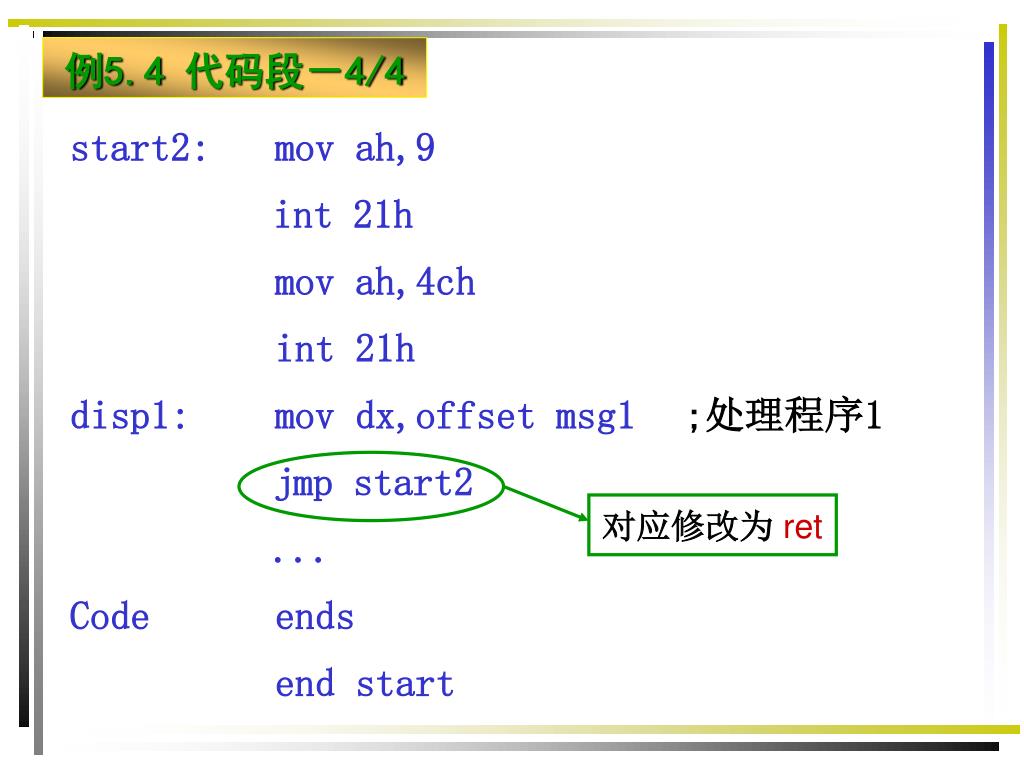

例5.4 代码段-4/4

start2:mov ah,9

int 21h

mov ah,4ch

int 21h

disp1:mov dx,offset msg1;处理程序1

jmp start2

...

Codeends

end start


5144178

JMP指令:段内相对转移


5144178

JMP指令:段内寄存器间接转移


5144178

JMP指令:段内存储器间接转移


5144178

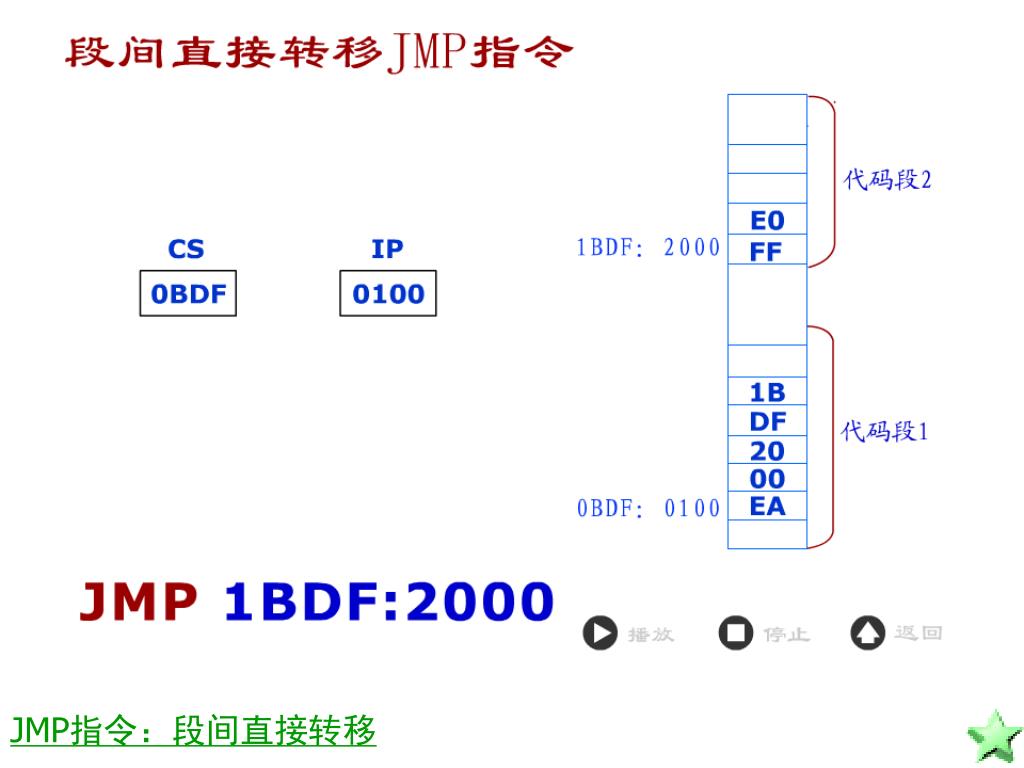

JMP指令:段间直接转移


5144178

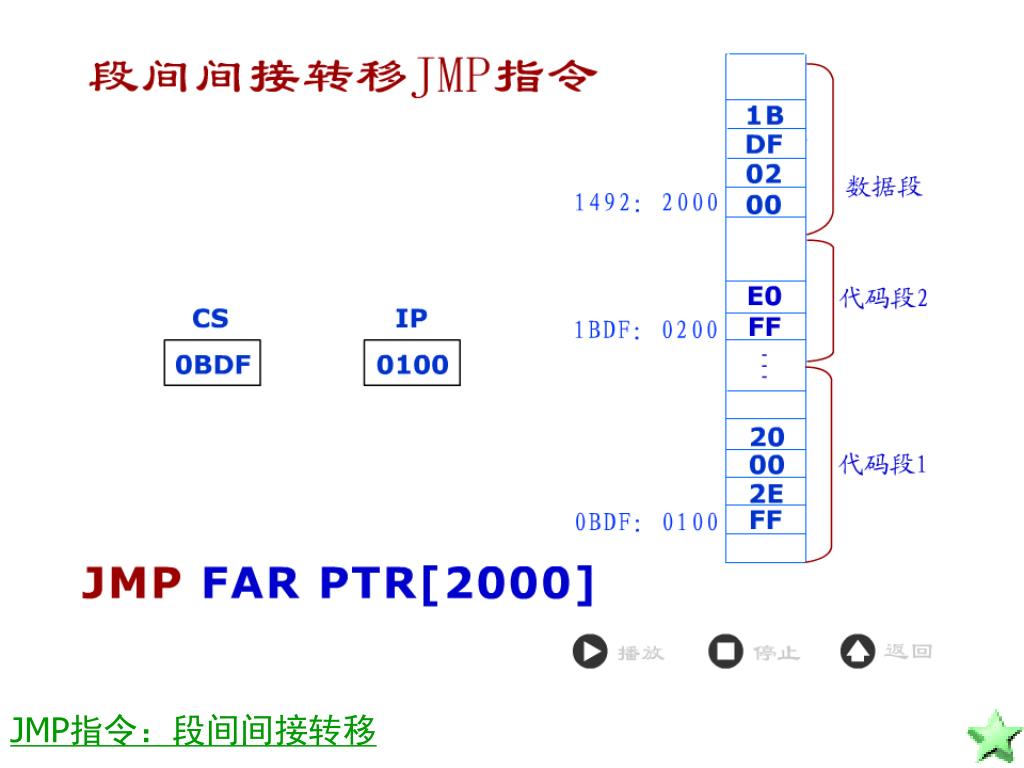

JMP指令:段间间接转移


5144178
