Méthode d’analyse et de conception

Méthode d’analyse et de conception MERISE - SQL Méthode d'Etude et de Réalisation Informatique pour les Systèmes d'Entreprise Strutured Query Langage

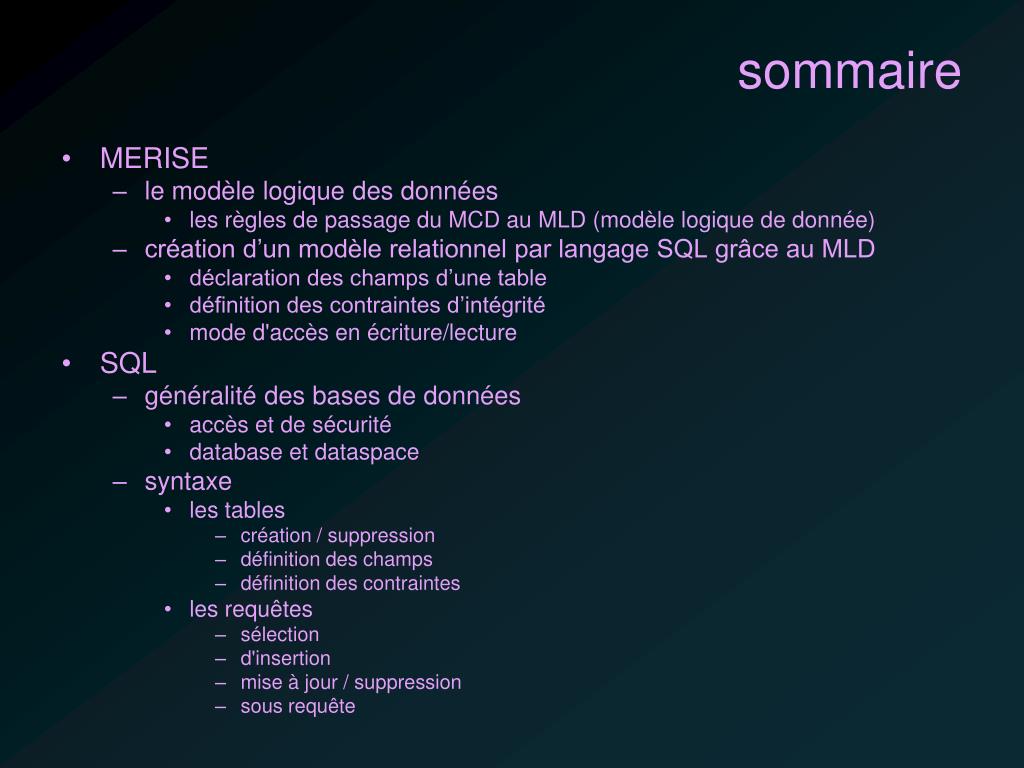

sommaire • MERISE • le modèle logique des données • les règles de passage du MCD au MLD (modèle logique de donnée) • création d’un modèle relationnel par langage SQL grâce au MLD • déclaration des champs d’une table • définition des contraintes d’intégrité • mode d'accès en écriture/lecture • SQL • généralité des bases de données • accès et de sécurité • database et dataspace • syntaxe • les tables • création / suppression • définition des champs • définition des contraintes • les requêtes • sélection • d'insertion • mise à jour / suppression • sous requête

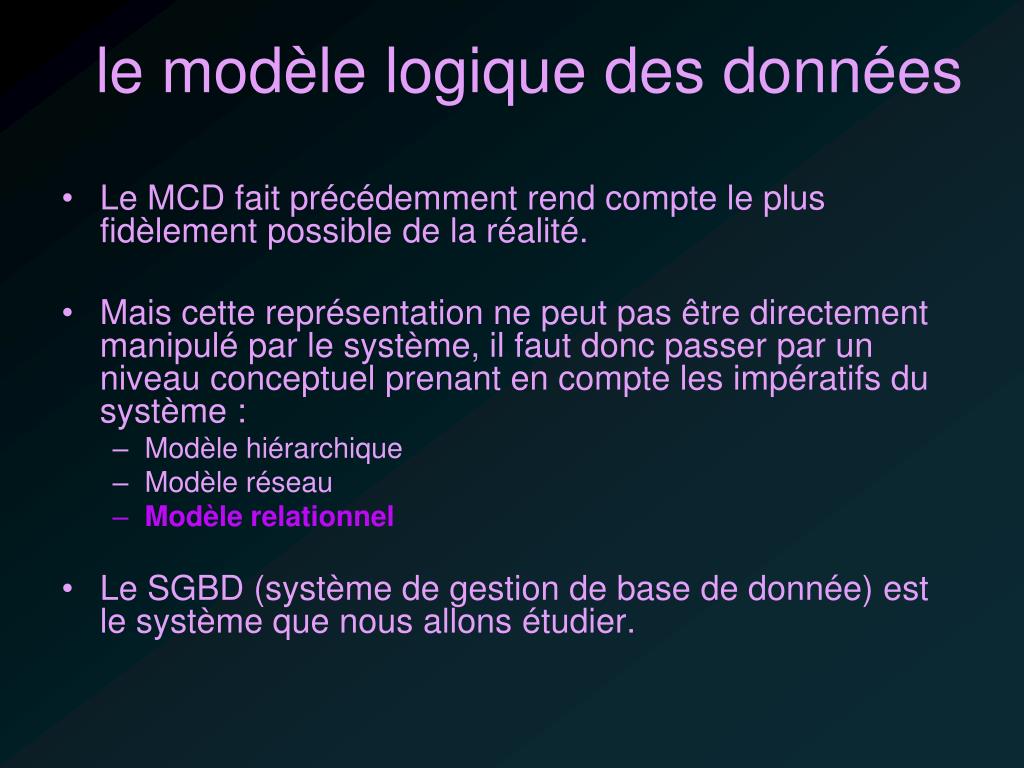

le modèle logique des données Le MCD fait précédemment rend compte le plus fidèlement possible de la réalité. Mais cette représentation ne peut pas être directement manipulé par le système, il faut donc passer par un niveau conceptuel prenant en compte les impératifs du système : Modèle hiérarchique Modèle réseau Modèle relationnel Le SGBD (système de gestion de base de donnée) est le système que nous allons étudier.

Modèle relationnel C’est une modélisation reposant sur un système de table. table constitué de propriété (ou rubrique, ou champs) et répondant à des contraintes relationnelles (entre table, entre propriété). Ex : table personne

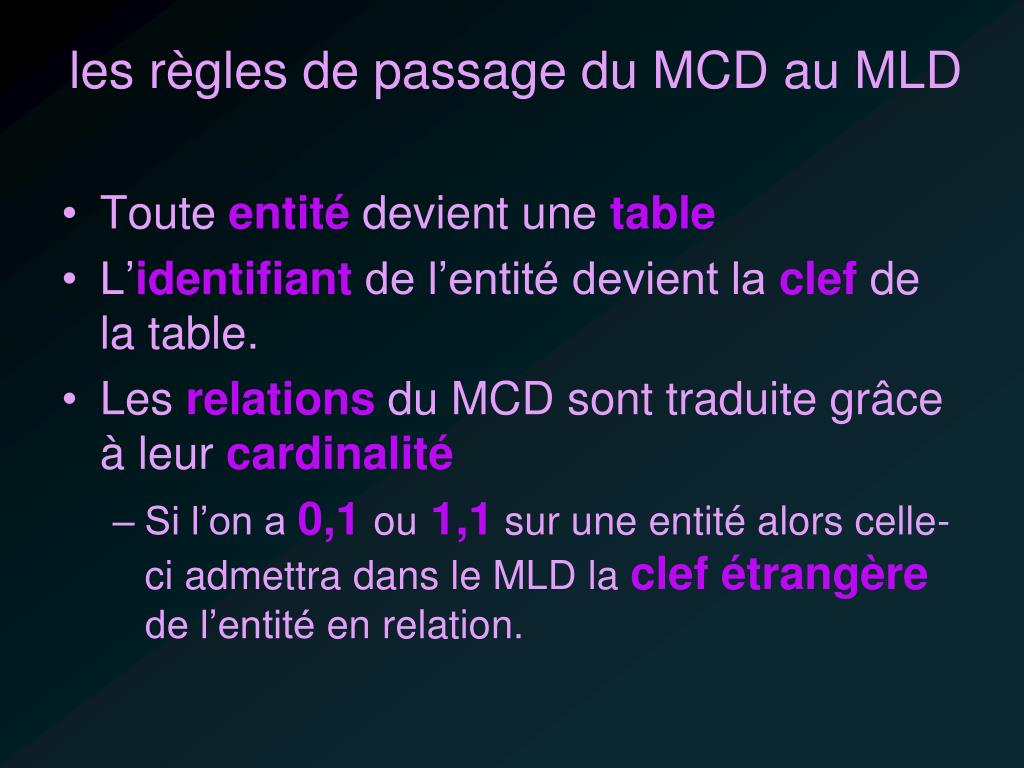

les règles de passage du MCD au MLD Toute entité devient une table L’identifiant de l’entité devient la clef de la table. Les relations du MCD sont traduite grâce à leur cardinalité Si l’on a 0,1 ou 1,1 sur une entité alors celle-ci admettra dans le MLD la clef étrangère de l’entité en relation.

les règles de passage du MCD au MLD Exemple : Devient : ville(nomVille, nbHabitant, nomPays#) pays(nomPays, PNB, PIB) ville pays #nomVille nbHabitant #nomPays PNB PIB 1,1 0,n appartient Clef étrangère# clef

les règles de passage du MCD au MLD Si l’on a 0,n ou 1,n sur les deux entités alors la relation deviendra une table portant les 2 clefs des entités ainsi que les autres propriétés nécessaires au modèle. Exemple : Donne composer(refCommand#, refProd#, quant) commande(refCommand) produit(refProd, designation, prixHT, typProd) produit commande #refProd designation prixHT typProd #refCommand composer quantité 1,n 0,n

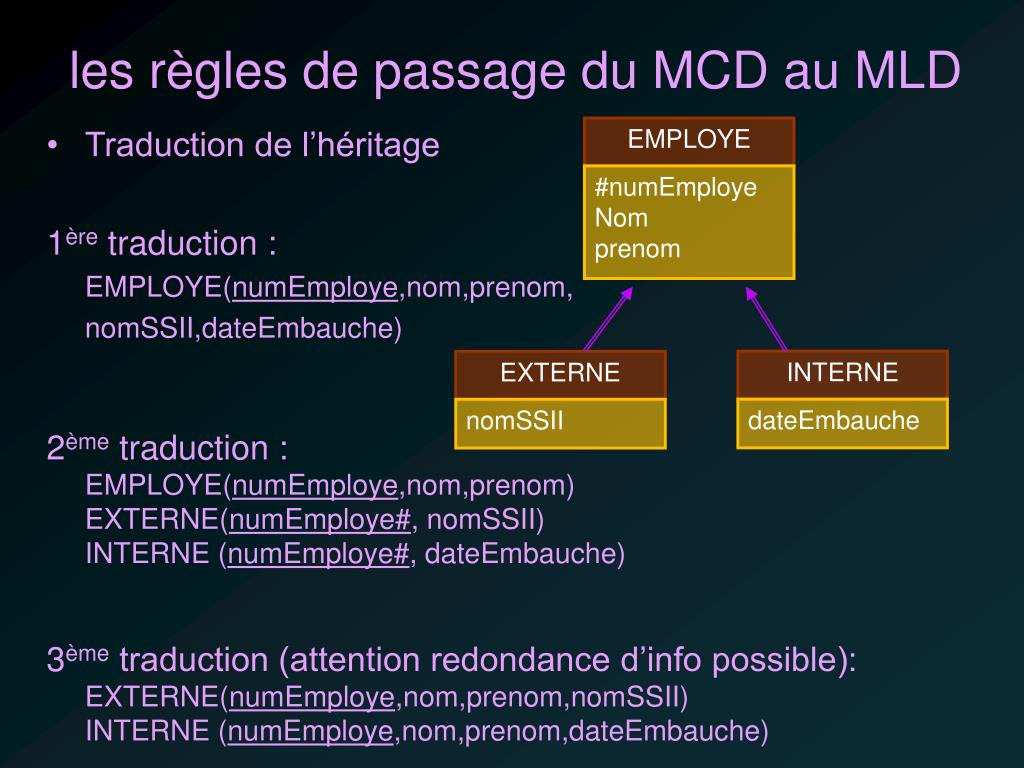

les règles de passage du MCD au MLD • Traduction de l’héritage 1ère traduction : EMPLOYE(numEmploye,nom,prenom, nomSSII,dateEmbauche) 2ème traduction : EMPLOYE(numEmploye,nom,prenom) EXTERNE(numEmploye#, nomSSII) INTERNE (numEmploye#, dateEmbauche) 3ème traduction (attention redondance d’info possible): EXTERNE(numEmploye,nom,prenom,nomSSII) INTERNE (numEmploye,nom,prenom,dateEmbauche) EMPLOYE #numEmploye Nom prenom INTERNE EXTERNE dateEmbauche nomSSII

sommaire SQL généralité des bases de données accès database sécurité syntaxe les tables création / suppression définition des champs définition des contraintes les requêtes sélection d'insertion mise à jour / suppression sous requête

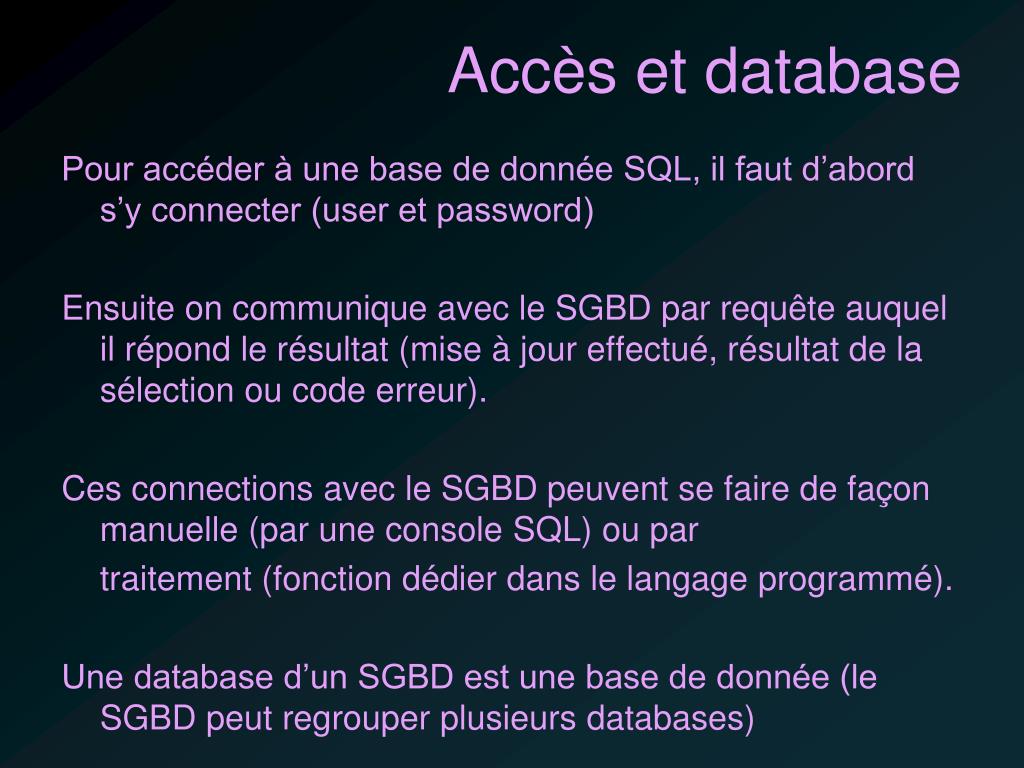

Accès et database Pour accéder à une base de donnée SQL, il faut d’abord s’y connecter (user et password) Ensuite on communique avec le SGBD par requête auquel il répond le résultat (mise à jour effectué, résultat de la sélection ou code erreur). Ces connections avec le SGBD peuvent se faire de façon manuelle (par une console SQL) ou par traitement (fonction dédier dans le langage programmé). Une database d’un SGBD est une base de donnée (le SGBD peut regrouper plusieurs databases)

sécurité L’administrateur SQL autorise les utilisateurs à faire des demandes au système par la commande GRANT, exemples : donner le droit de créer des tables à userX GRANT CREATE TABLE TO userX; donner le droit de supprimer des utilisateurs à userX GRANT DROP USER TO userX; donner le droit de sélection, insertion, modification sur la table table_name aux userX, userY et userZ GRANT SELECT, INSERT, UPDATEON TABLE table_name TO userX, userY, userZ; donner tout les droits sur la propriété prop_name de la table table_name à userX GRANT ALL PRIVILEGES (prop_name)ON TABLE table_name TO userX;

Syntaxe des tables : création / suppression création create table nomTable (nomChamp type, nomChamp type,…); suppression drop table nomTable; Exemple : create table employe (numEmpl integer, nom varchar(25), prenom varchar(25)); drop table employe;

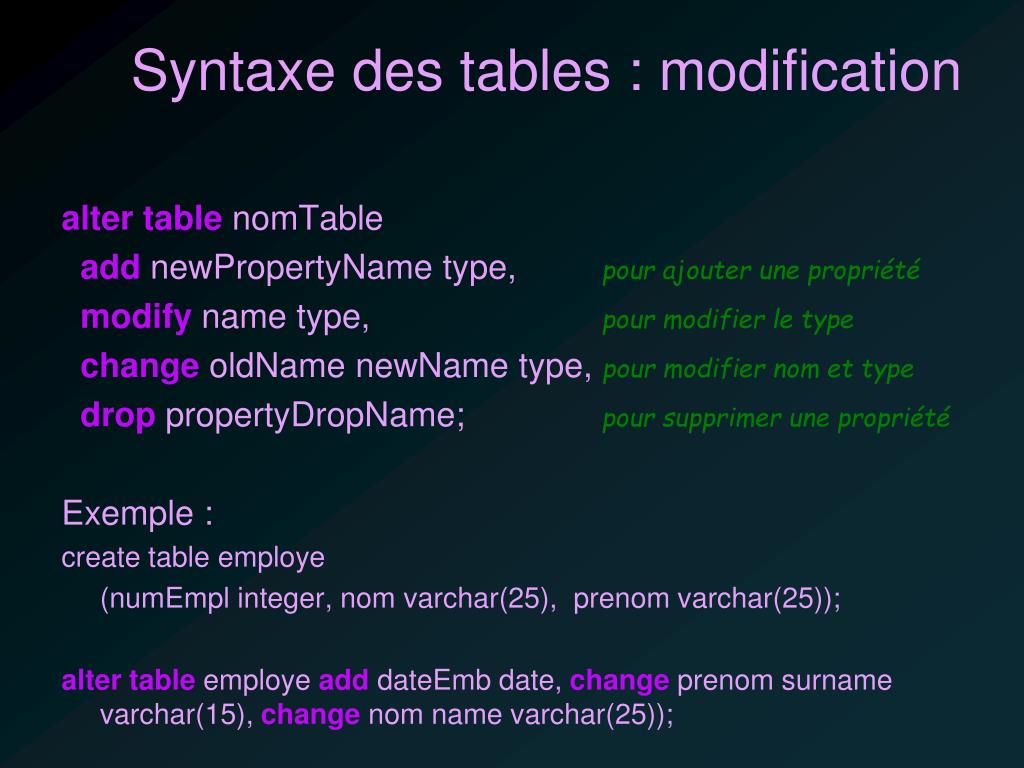

Syntaxe des tables : modification alter table nomTable add newPropertyName type, pour ajouter une propriété modify name type, pour modifier le type change oldName newName type, pour modifier nom et type drop propertyDropName; pour supprimer une propriété Exemple : create table employe (numEmpl integer, nom varchar(25), prenom varchar(25)); alter table employe add dateEmb date, change prenom surname varchar(15), change nom name varchar(25));

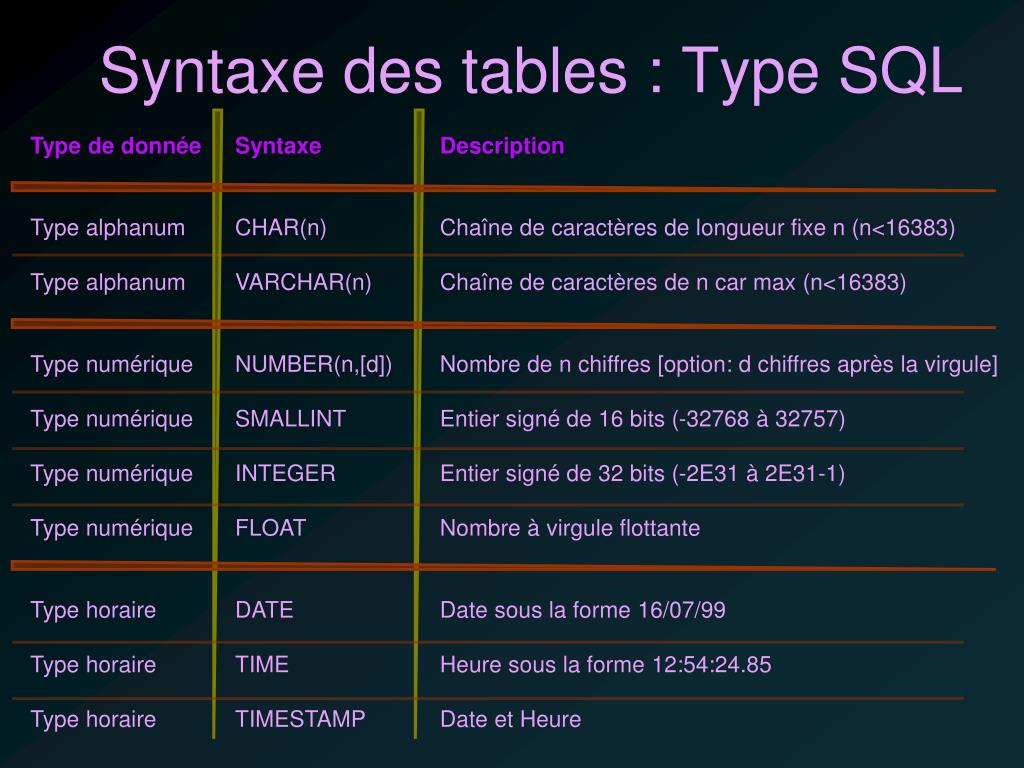

Syntaxe des tables : Type SQL Type de donnée Syntaxe Description Type alphanum CHAR(n) Chaîne de caractères de longueur fixe n (n<16383) Type alphanum VARCHAR(n) Chaîne de caractères de n car max (n<16383) Type numérique NUMBER(n,[d]) Nombre de n chiffres [option: d chiffres après la virgule] Type numérique SMALLINT Entier signé de 16 bits (-32768 à 32757) Type numérique INTEGER Entier signé de 32 bits (-2E31 à 2E31-1) Type numérique FLOAT Nombre à virgule flottante Type horaire DATE Date sous la forme 16/07/99 Type horaire TIME Heure sous la forme 12:54:24.85 Type horaire TIMESTAMP Date et Heure

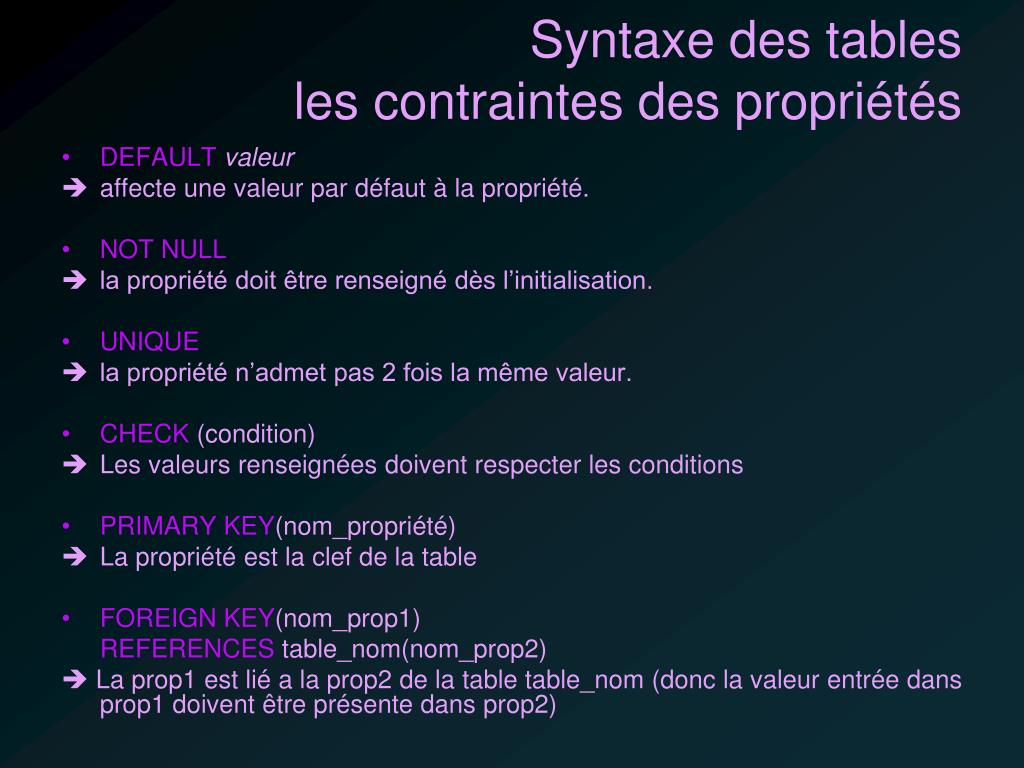

Syntaxe des tablesles contraintes des propriétés DEFAULTvaleur affecte une valeur par défaut à la propriété. NOT NULL la propriété doit être renseigné dès l’initialisation. UNIQUE la propriété n’admet pas 2 fois la même valeur. CHECK (condition) Les valeurs renseignées doivent respecter les conditions PRIMARY KEY(nom_propriété) La propriété est la clef de la table FOREIGN KEY(nom_prop1) REFERENCES table_nom(nom_prop2)  La prop1 est lié a la prop2 de la table table_nom (donc la valeur entrée dans prop1 doivent être présente dans prop2)

Syntaxe des tablesles contraintes des propriétés Exemple : create table employe (numEmpl integer not null, numSecuSoc varchar(15) unique, nom varchar(25) default 'dupond', prenom varchar(25) check(prenom <> 'régis'), primary key(numEmpl)); create table EmpSSII (numEmpSSII integer not null, nomSsii varchar(30) not null, foreign key(numEmpSSII) references employe(numEmpl));

Syntaxe des requêtes : sélection sélection des propriétés SELECT list_nom_propriété list_nom_propriété : * pour sélectionner toute les propriétés, sinon la liste (séparé de virgule) des propriétés à renvoyer Provenant des tables FROM list_nom_table list_nom_table : la liste (séparé de virgule) des tables à scanner Répondant au conditions logiques suivante WHERE conditions conditions - logique et numérique habituelle (AND, OR, NOT, =, <, >, <>,>=,<=, IS NULL, IS NOT NULL) - nom_propriété IN ('valeur1', 'valeur2', 'valeur3') - nom_propriété BETWEEN 'valeur1' AND 'valeur2‘ - nom_propriété LIKE '%val%eur1%' (le % représente un nombre de caractères quelconque)

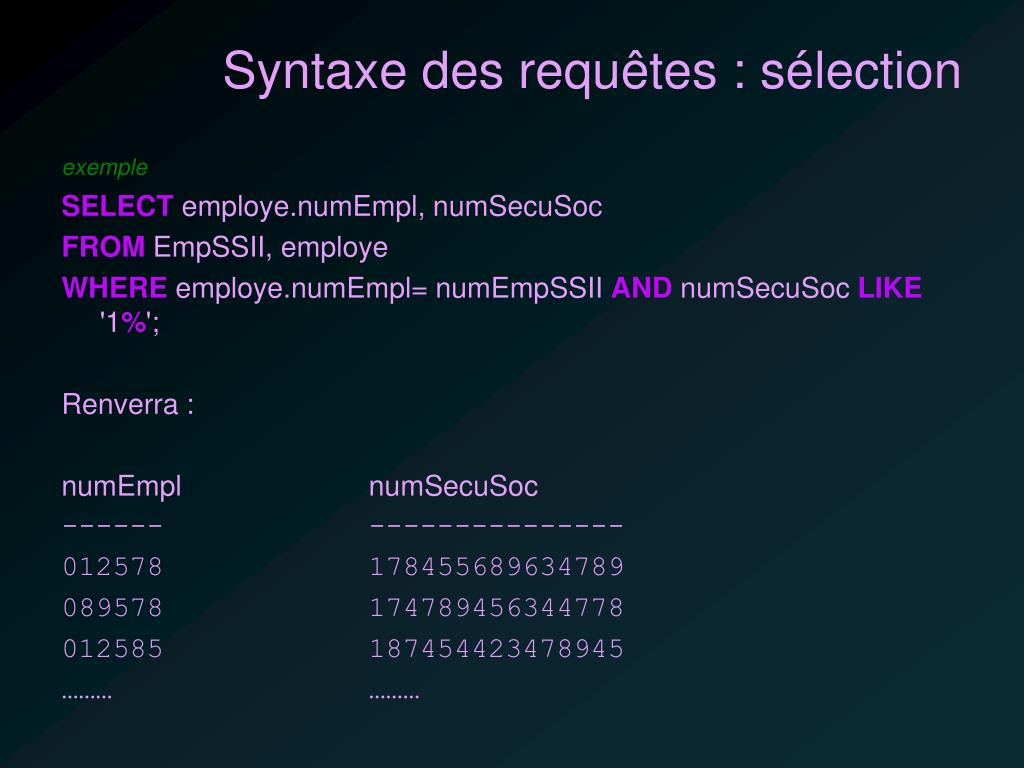

Syntaxe des requêtes : sélection exemple SELECT employe.numEmpl, numSecuSoc FROM EmpSSII, employe WHERE employe.numEmpl= numEmpSSII AND numSecuSoc LIKE '1%'; Renverra : numEmpl numSecuSoc ------ --------------- 012578 178455689634789 089578 174789456344778 012585 187454423478945 ……… ………

sélection : alias alias on peut renommer une table ou une propriété exemple SELECT b.numEmpl AS numéroEmployé, numSecuSoc AS numéroSecuritéSocial FROM EmpSSII AS a, employe AS b WHERE b.numEmpl=a.numEmpSSII AND numSecuSoc LIKE '1%'; Renverra : numéroEmployé numéroSecuritéSocial ------ --------------- 012578 178455689634789 089578 174789456344778 012585 187454423478945 ……… ………

sélection : jointure SELECT * FROM table1 AS a JOIN table2 AS b ON a.prop1Join=b.prop1Join AND a.prop2Join=b.prop2Join … JOIN table3 AS c ON … WHERE …; Veux dire existe obligatoirement en table1 et en table2 exemple SELECT b.numEmpl AS numéroEmployé, numSecuSoc AS numéroSecuritéSocial FROM EmpSSII AS a JOIN employe AS b ON b.numEmpl=a.numEmpSSII WHERE numSecuSoc LIKE '1%'; NB : JOIN peut-être remplacé parINNER JOINdans certains SGBD

sélection : jointure Autres jointures existantes SELECT * FROM table1 AS a LEFT JOIN table2 AS b ON … Veux dire existe obligatoirement en table1 SELECT * FROM table1 AS a RIGHT JOIN table2 AS b ON … Veux dire existe obligatoirement en table2 SELECT * FROM table1 AS a OUTER JOIN table2 AS b ON … Veux dire existe obligatoirement en table2 ou en table1

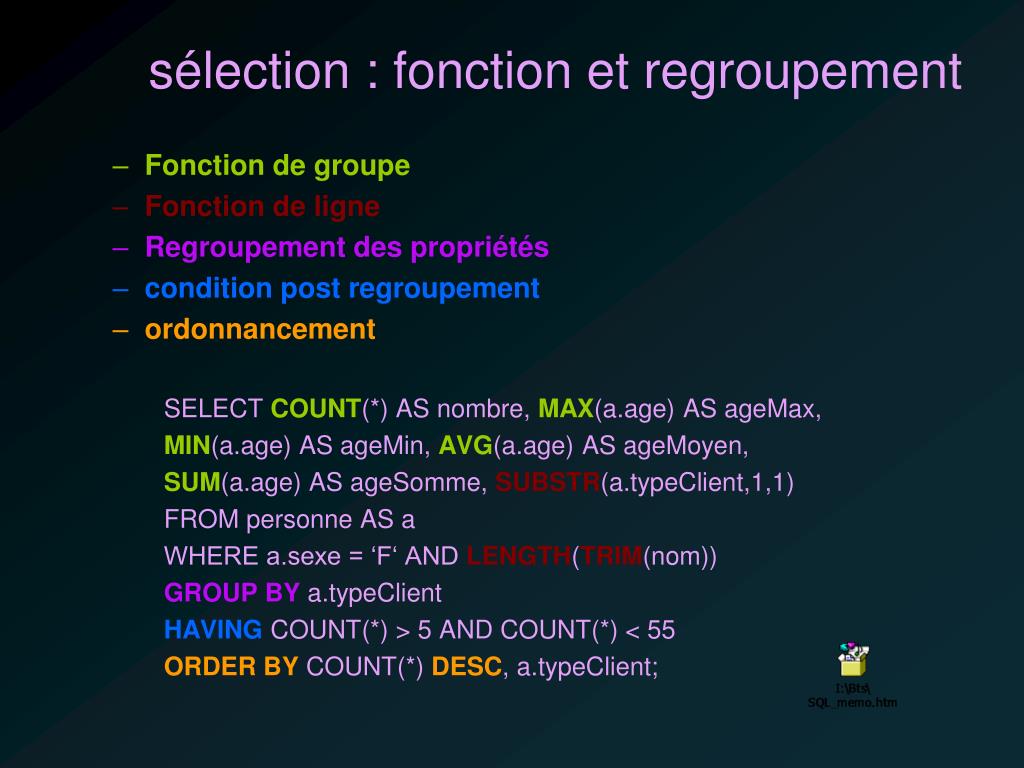

sélection : fonction et regroupement Fonction de groupe Fonction de ligne Regroupement des propriétés condition post regroupement ordonnancement SELECT COUNT(*) AS nombre, MAX(a.age) AS ageMax, MIN(a.age) AS ageMin, AVG(a.age) AS ageMoyen, SUM(a.age) AS ageSomme, SUBSTR(a.typeClient,1,1) FROM personne AS a WHERE a.sexe = ‘F‘ AND LENGTH(TRIM(nom)) GROUP BY a.typeClient HAVING COUNT(*) > 5 AND COUNT(*) < 55 ORDER BY COUNT(*) DESC, a.typeClient;

Sélection : les sous requêtes Une sous requête est comme son nom l’indique une requête inclus dans une requête : SELECT * FROM (SELECT * FROM table a WHERE…) AS a WHERE NOT EXISTS (SELECT * FROM table1 b WHERE a.id=b.id); La sous-requête est intéressante pour factoriser l’information, mais la complexité peut augmenter si les sous-requêtes sont nombreuses ou complexe à résoudre.

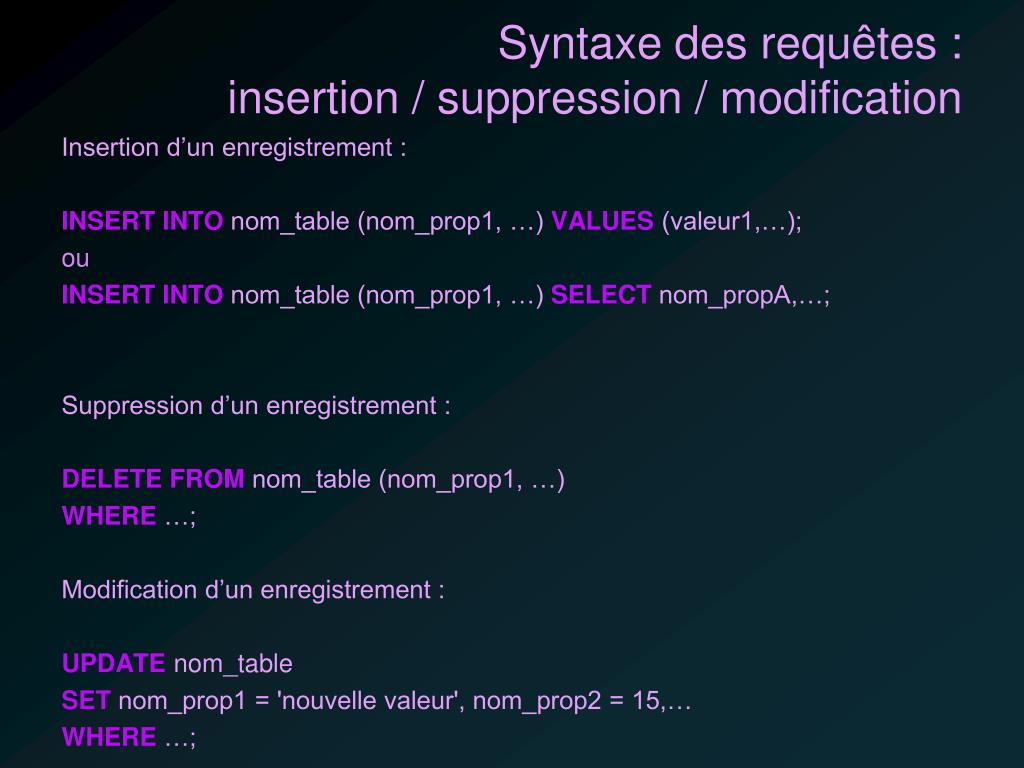

Syntaxe des requêtes : insertion / suppression / modification Insertion d’un enregistrement : INSERT INTO nom_table (nom_prop1, …) VALUES (valeur1,…); ou INSERT INTO nom_table (nom_prop1, …) SELECT nom_propA,…; Suppression d’un enregistrement : DELETE FROM nom_table (nom_prop1, …) WHERE …; Modification d’un enregistrement : UPDATE nom_table SET nom_prop1 = 'nouvelle valeur', nom_prop2 = 15,… WHERE …;
