Estática de fluidos

Estática de fluidos. Pressão : Força normal que atua sobre uma área considerada. Tabela de conversão de força. Tabela de conversão de pressão. 1 kgf / m² = 9,80665 Pa. Tabela de conversão de volume. Tabela de conversão de temperatura.

neil
Download Presentation

Estática de fluidos

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

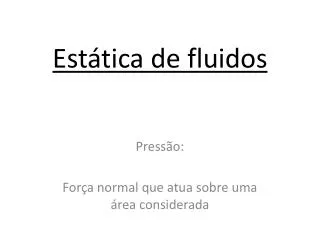

  1. Estática de fluidos Pressão: Força normal queatuasobreumaáreaconsiderada

  2. Tabela de conversão de força

  3. Tabela de conversão de pressão 1 kgf / m² = 9,80665 Pa

  4. Tabela de conversão de volume

  5. Tabela de conversão de temperatura

  6. Tabela de conversão de temperatura

  7. ρ H2O= g/cm³

  8. Lei de StevinA diferença de pressão entre doispontos de um fluidoemrepouso é igualaoproduto do peso específico do fluidopeladiferença de cotas dos doispontos.

  9. Lei de StevinForçasatuantesnabarra:dFN = pNdAdFM = pMdA F = ∫ p dAl= 0dG = peso do fluido = volume x peso específico = l . dA . γΣforçasatuantes = 0 Logo: pNdA + pMdA - dGsenα = 0Sendo l . Senα = h = ZM – ZNFinalmente:pN - pM = γ.h = γ. (ZM – ZN )

  10. Lei de Stevin“A pressão de um líquidoaumentalinearmente com a profundidade”P = ρ . g . houP = γ . h

  11. Lei de StevinExercícioConsidere um reservatóriopreenchidoporágua a 85 °C. Qual a diferença de pressão entre um ponto A situado 9 cm abaixodasuperfície e outroponto B situado a 18 cm dasuperfície? Dê a respostaem Pa. pB - pA = γ.h = γ. (ZB – ZA ) ρ (H20) a 85°C = 0,9686 g/cm³ = 103 . 0,9686 kg/m³ = 968,6 kg/m³ g/cm³ = (10-3 / 10-6) kg/m³ = 103 kg/m³ pB - pA = 968,6. 9,81 . (0,18 – 0,09) = 855,18 kg . m .m = 855,18 N/m² s² . m³ Resposta: ∆PAB = 855,18 Pa = N

  12. Pressãoemtorno de um ponto de um fluidoemrepouso:“É a mesmaemqualquerdireção”.Se a pressão fosse diferenteemalgumadireção, haveria um desequilíbrio de forças, causando o deslocamentodo ponto!

  13. Lei de Pascal“A pressãoaplicadaem um ponto do fluido, transmite-se integralmente a todosospontos do fluido”.

  14. Lei de PascalEXERCÍCIO Considere um reservatóriopreenchidoporágua a 60 °C, sobre o qualinstala-se um êmbolo de raioigual a 15 cm, queexerceumaforça de 250 N normal aofundo do recipiente, e parabaixo. Desconsiderandoosefeitos de atrito entre o êmbolo e o reservatório, qual a pressão total atuanteem um ponto A situado 7 cm abaixodasuperfície, e emoutroponto B situado a 12 cm dasuperfície? Dê as respostasemkgf/m². Solução. Pt (A) = Pe + P (A) Pe = F / π. R² = 250 / 3,1415 . (0,15)² = 3536 N / m² P (A) = ρ.g.h = 983,2 . 9,81.0,07 = 675,16 kg . m .m = 675,16 N/m² s² . m³ ρ (H20) a 60 °C = 0,9832 g/cm³ = 103 . 0,9832 kg/m³ = 983,2 kg/m³ g/cm³ = (10-3 / 10-6) kg/m³ = 103 kg/m³ = N

  15. Lei de PascalEXERCÍCIO Continuaçãodasolução… P (B) = ρ.g.h = 983,2 . 9,81.0,12 = 1157,42 kg . m .m = 1157,42 N/m² s² . m³ Pt (A) = Pe + P (A) = 3536 + 675,16 = 4211,16 N/m² Pt (B) = Pe + P (B) = 3536 + 1157,42 = 4693,42 N/m² Sabemosque 1 kgf = 9,81 N / m² . Assim, paraobtermos as respostasemkgf/m², dividimososvaloresem N/m² por 9,81 obtendo-se as respostasnaunidadepedida: Respostas: Pt (A) = 429,42 kgf/m² e Pt (B) = 478,59 kgf/m² = N

  16. FIM
