Presentation Transcript

繪圖與動畫

Draw/Paint & Animation

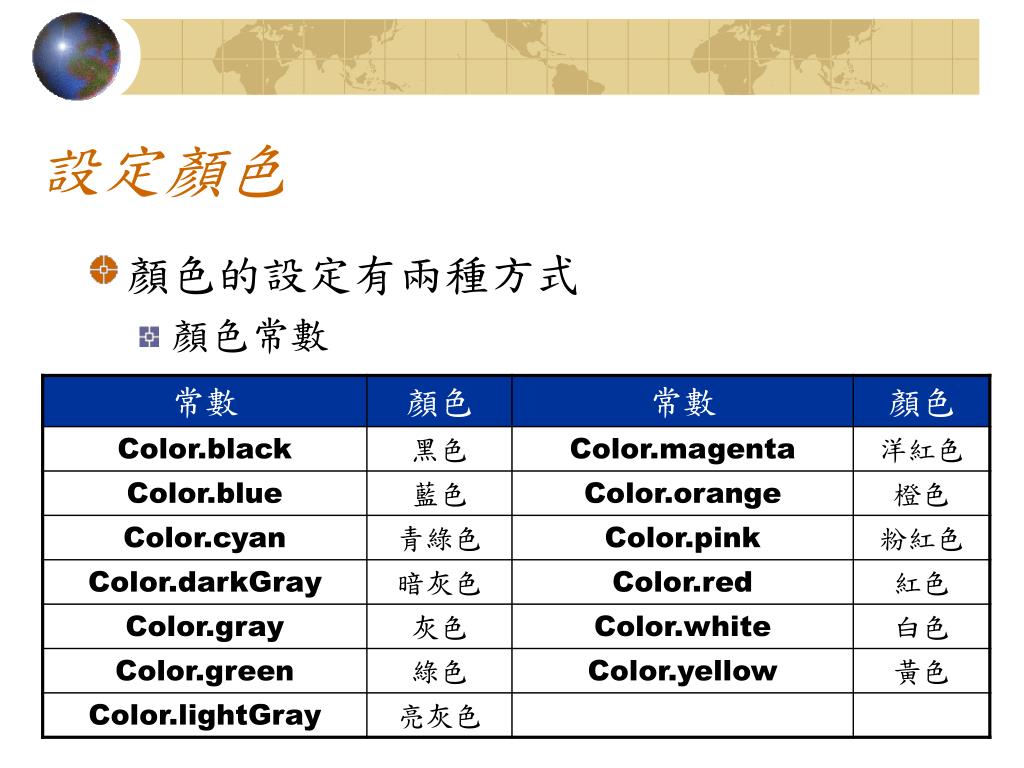

設定顏色

  • 顏色的設定有兩種方式

    • 顏色常數

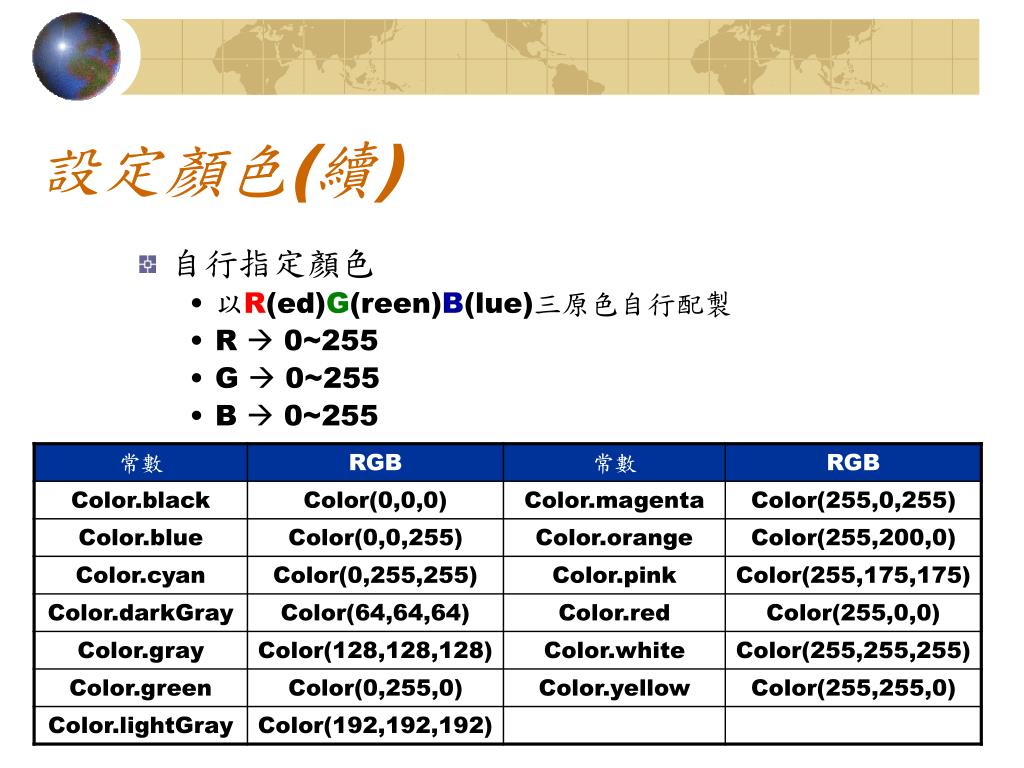

設定顏色(續)

  • 自行指定顏色

    • 以R(ed)G(reen)B(lue)三原色自行配製

    • R  0~255

    • G  0~255

    • B  0~255

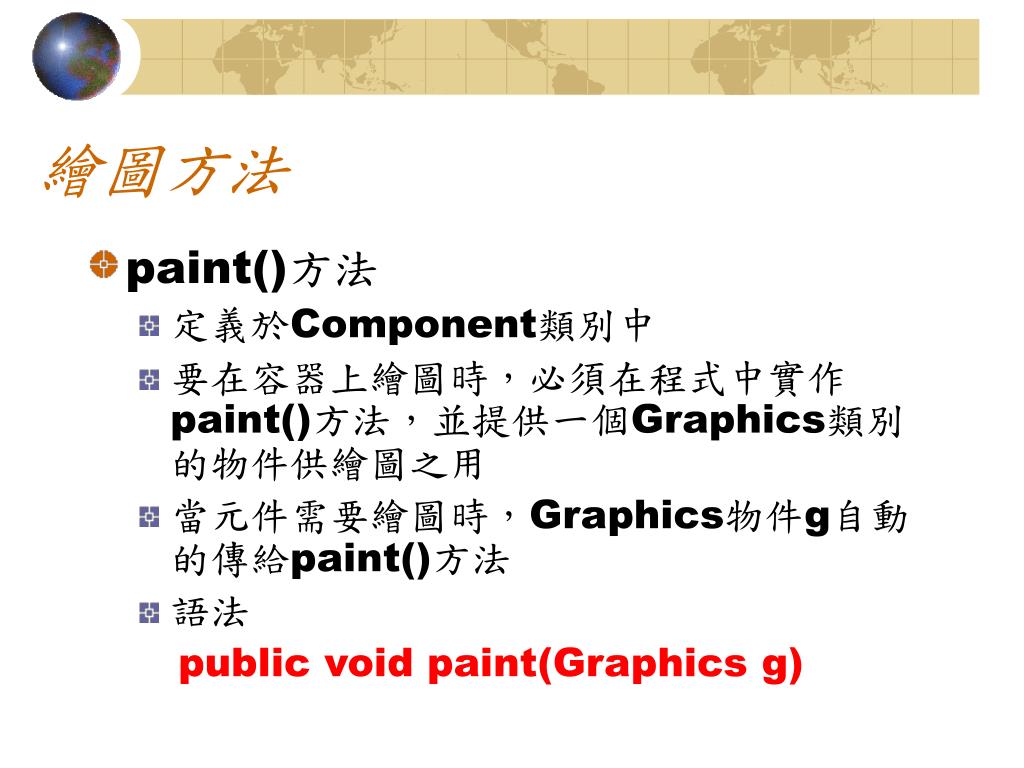

繪圖方法

  • paint()方法

    • 定義於Component類別中

    • 要在容器上繪圖時,必須在程式中實作paint()方法,並提供一個Graphics類別的物件供繪圖之用

    • 當元件需要繪圖時,Graphics物件g自動的傳給paint()方法

    • 語法

      public void paint(Graphics g)

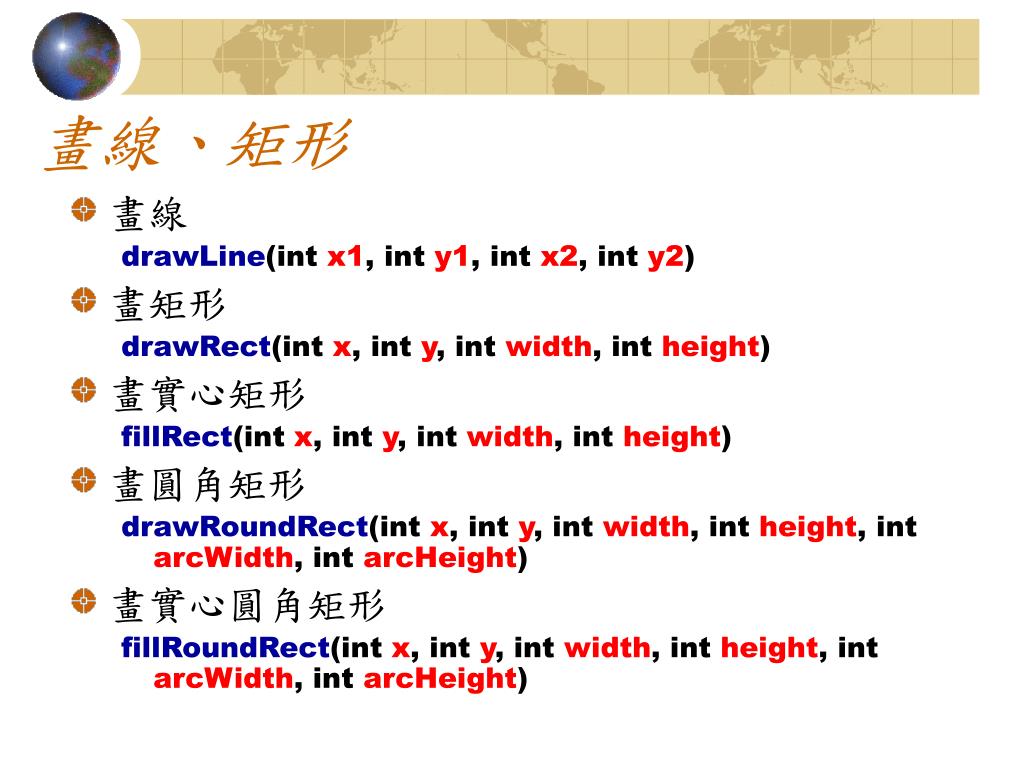

畫線、矩形

  • 畫線

    drawLine(int x1, int y1, int x2, int y2)

  • 畫矩形

    drawRect(int x, int y, int width, int height)

  • 畫實心矩形

    fillRect(int x, int y, int width, int height)

  • 畫圓角矩形

    drawRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight)

  • 畫實心圓角矩形

    fillRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight)

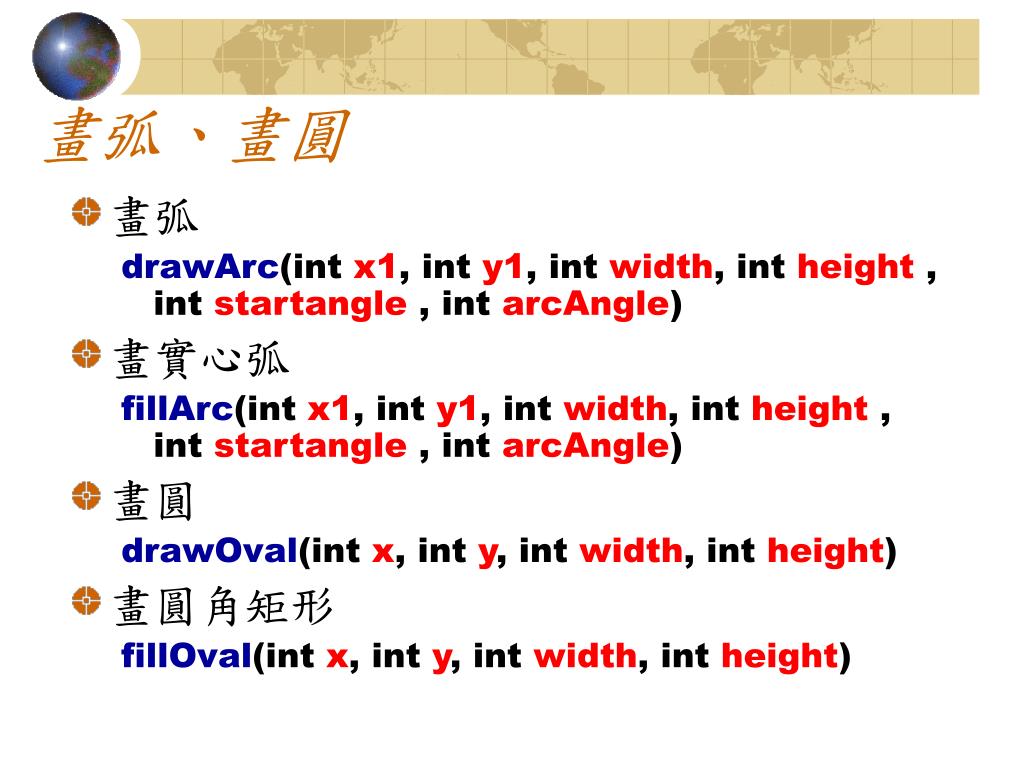

畫弧、畫圓

  • 畫弧

    drawArc(int x1, int y1, int width, int height , int startangle , int arcAngle)

  • 畫實心弧

    fillArc(int x1, int y1, int width, int height , int startangle , int arcAngle)

  • 畫圓

    drawOval(int x, int y, int width, int height)

  • 畫圓角矩形

    fillOval(int x, int y, int width, int height)

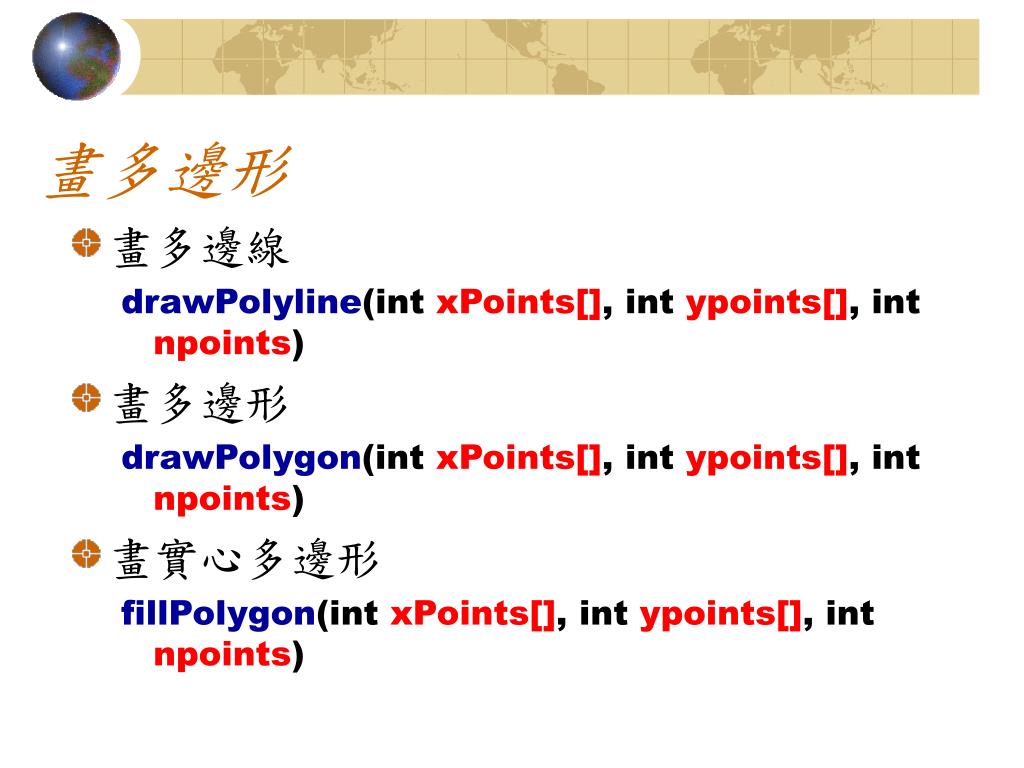

畫多邊形

  • 畫多邊線

    drawPolyline(int xPoints[], int ypoints[], int npoints)

  • 畫多邊形

    drawPolygon(int xPoints[], int ypoints[], int npoints)

  • 畫實心多邊形

    fillPolygon(int xPoints[], int ypoints[], int npoints)

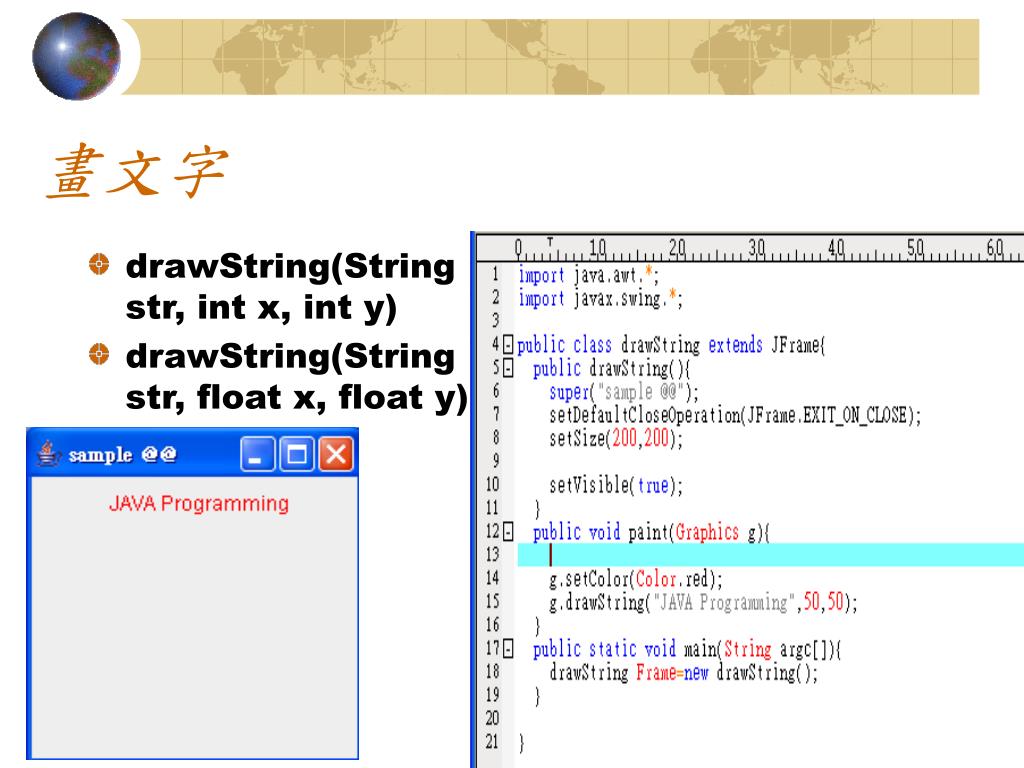

畫文字

  • drawString(String str, int x, int y)

  • drawString(String str, float x, float y)


Graphics2d

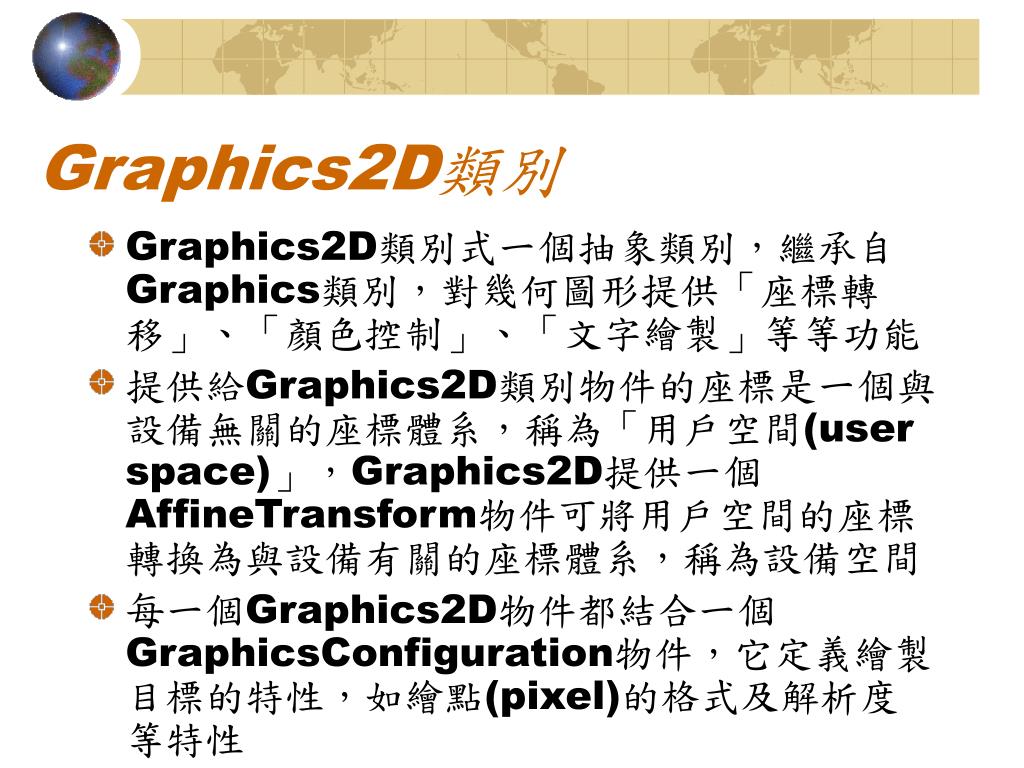

Graphics2D類別

  • Graphics2D類別式一個抽象類別,繼承自Graphics類別,對幾何圖形提供「座標轉移」、「顏色控制」、「文字繪製」等等功能

  • 提供給Graphics2D類別物件的座標是一個與設備無關的座標體系,稱為「用戶空間(user space)」,Graphics2D提供一個AffineTransform物件可將用戶空間的座標轉換為與設備有關的座標體系,稱為設備空間

  • 每一個Graphics2D物件都結合一個GraphicsConfiguration物件,它定義繪製目標的特性,如繪點(pixel)的格式及解析度等特性

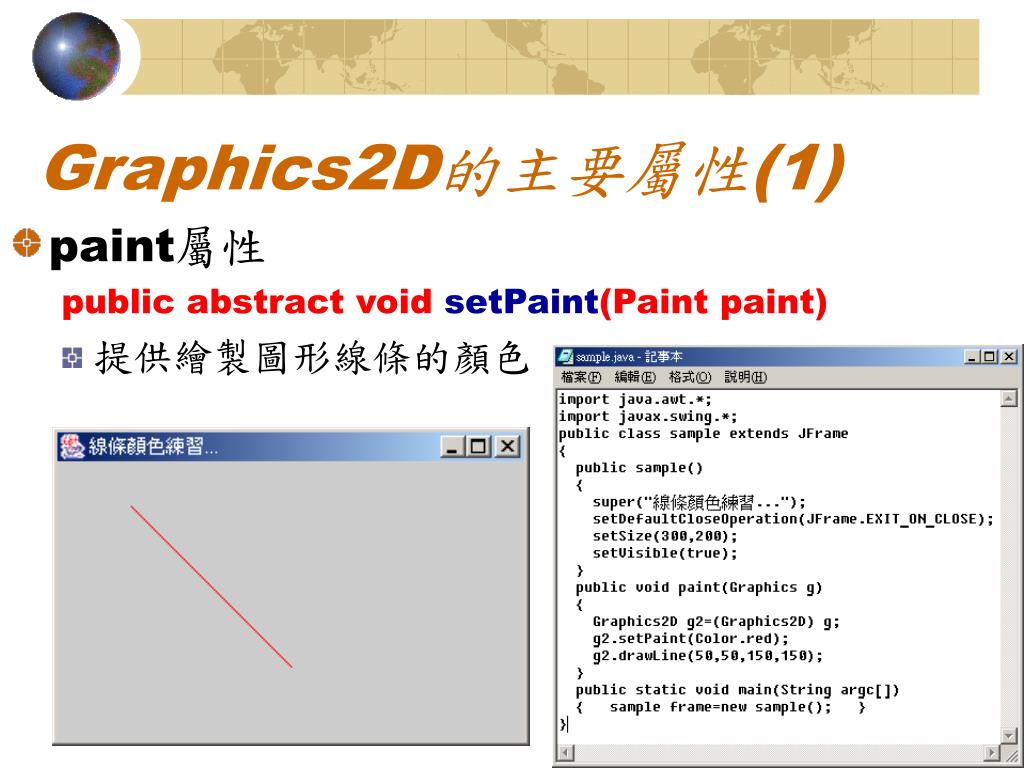

Graphics2d 1
Graphics2D的主要屬性(1)

  • paint屬性

    public abstract void setPaint(Paint paint)

    • 提供繪製圖形線條的顏色


Graphics2d 2

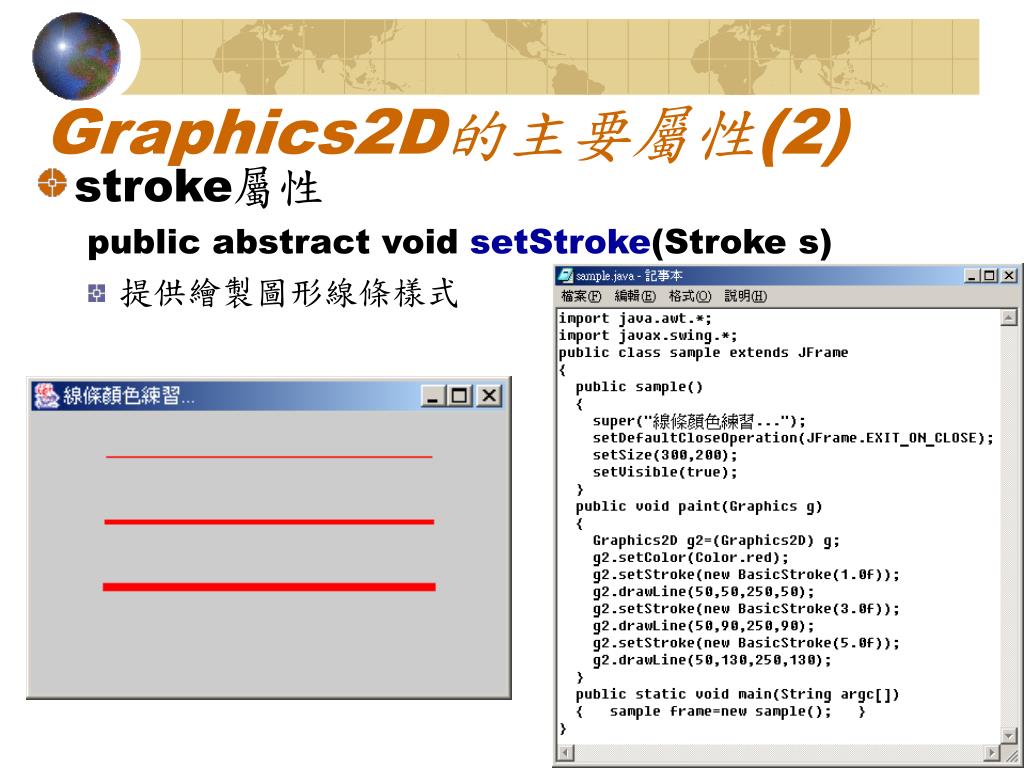

Graphics2D的主要屬性(2)

  • stroke屬性

    public abstract void setStroke(Stroke s)

    • 提供繪製圖形線條樣式


Graphics2d 21

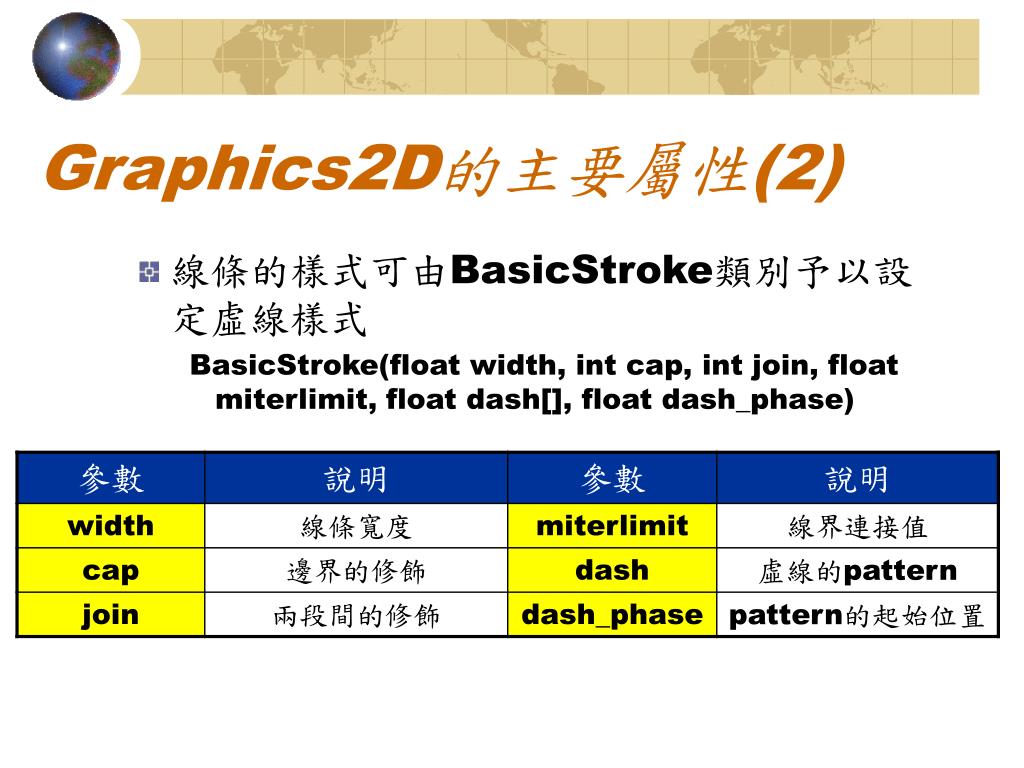

Graphics2D的主要屬性(2)

  • 線條的樣式可由BasicStroke類別予以設定虛線樣式

    BasicStroke(float width, int cap, int join, float miterlimit, float dash[], float dash_phase)


Graphics2d 3

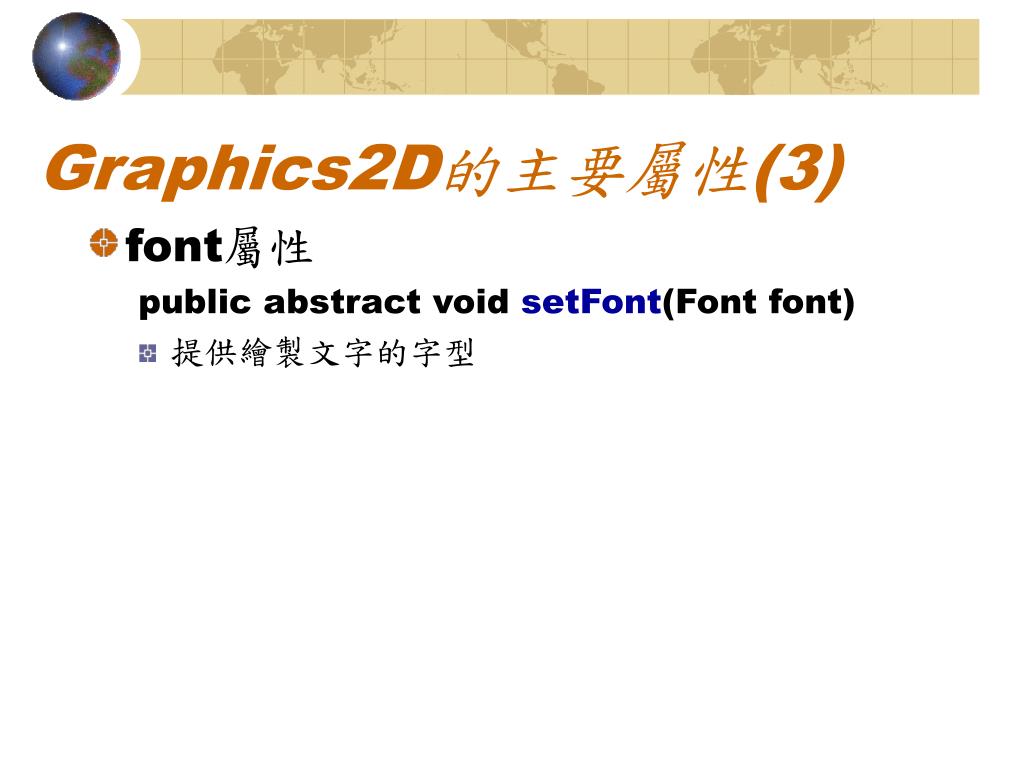

Graphics2D的主要屬性(3)

  • font屬性

    public abstract void setFont(Font font)

    • 提供繪製文字的字型


Graphics2d 4 5

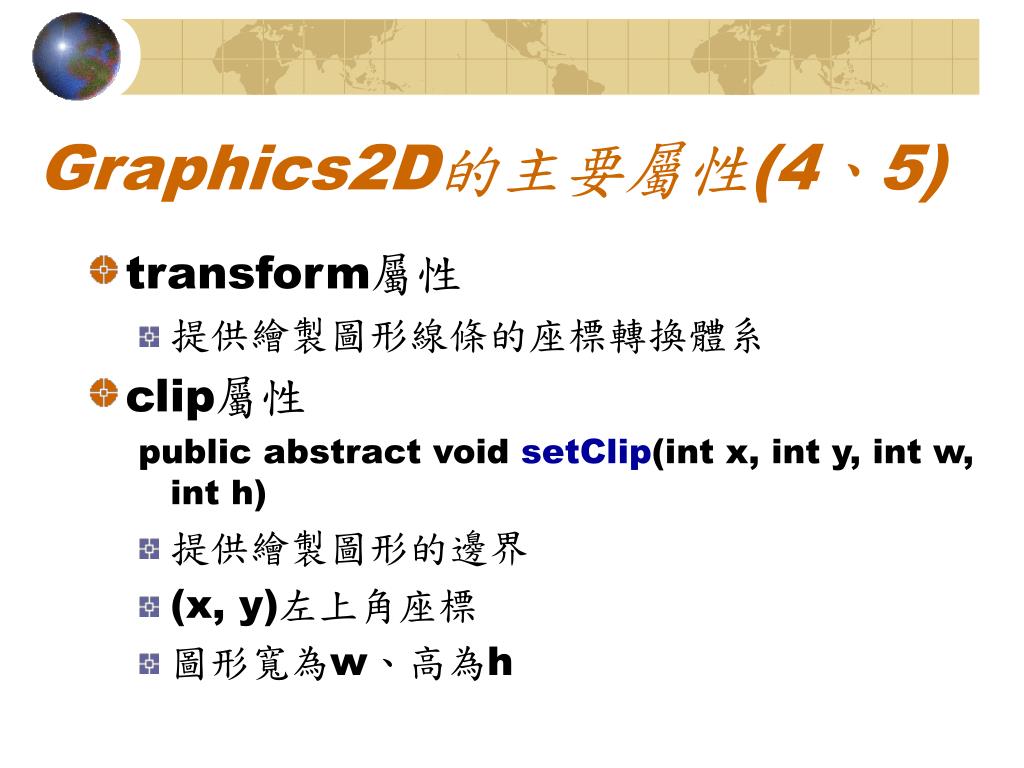

Graphics2D的主要屬性(4、5)

  • transform屬性

    • 提供繪製圖形線條的座標轉換體系

  • clip屬性

    public abstract void setClip(int x, int y, int w, int h)

    • 提供繪製圖形的邊界

    • (x, y)左上角座標

    • 圖形寬為w、高為h


Graphics2d 6

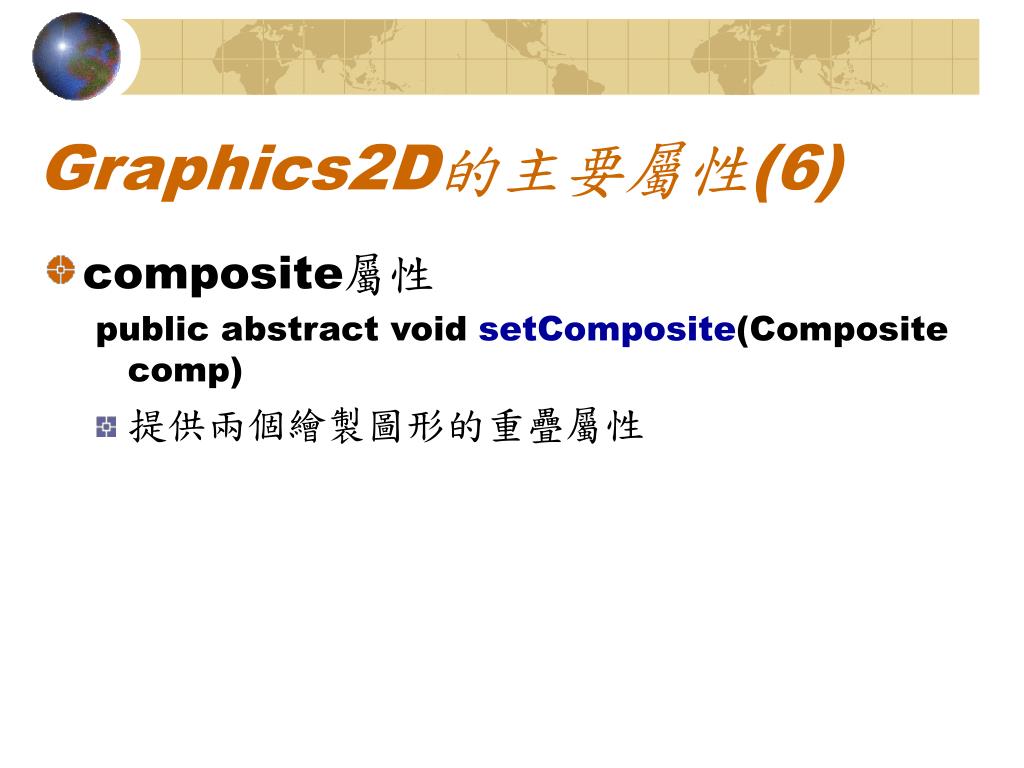

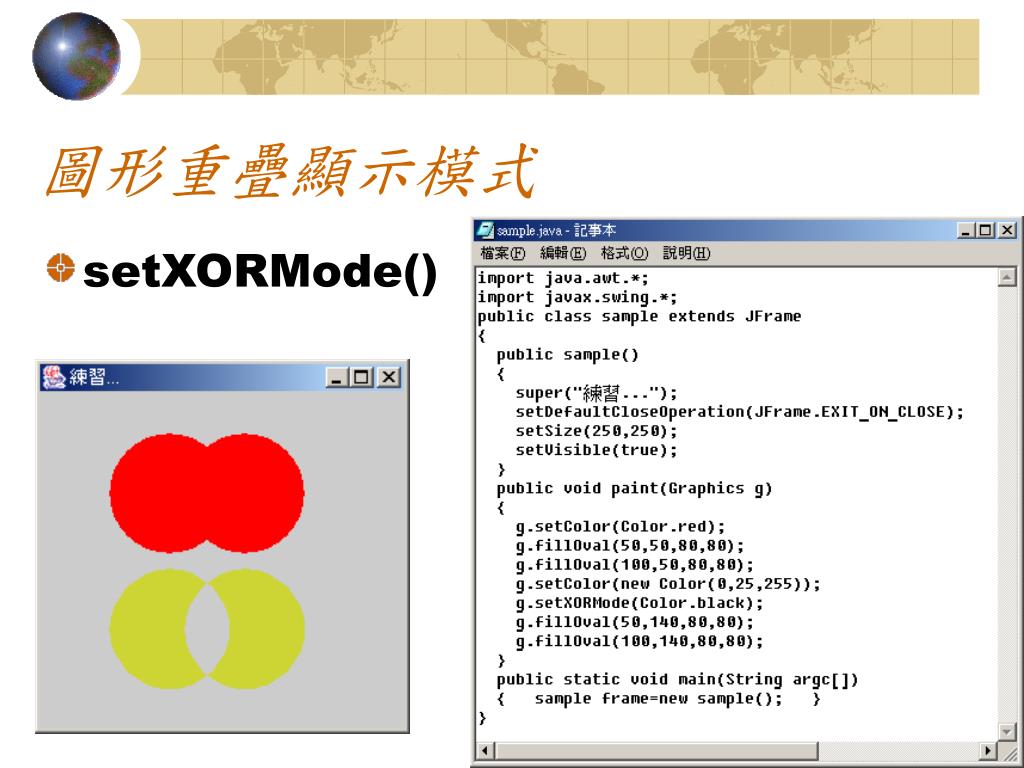

Graphics2D的主要屬性(6)

  • composite屬性

    public abstract void setComposite(Composite comp)

    • 提供兩個繪製圖形的重疊屬性

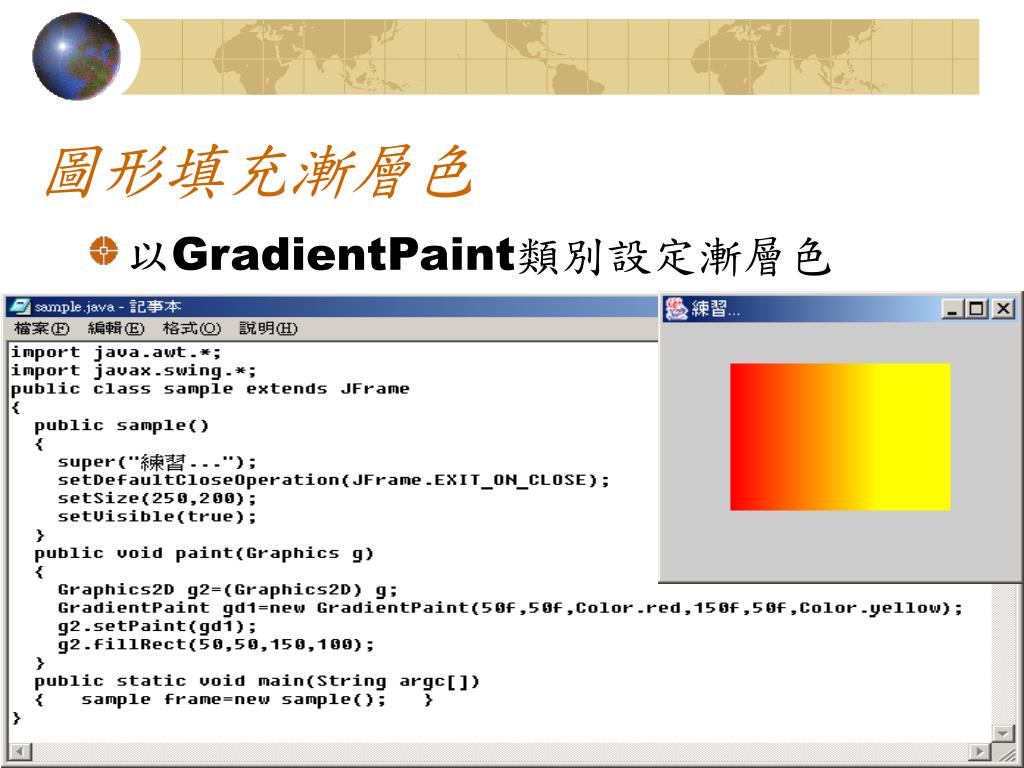

圖形填充漸層色

  • 以GradientPaint類別設定漸層色



顯示圖形

  • 使用drawImage()方法

    drawImage(Image img1, int x1, int y1, ImageObserver observer)


動畫

  • 動畫的原理是一系列的圖片依一定的時間間隔依序顯示出來

  • javax.swing的Timer介面即是用以控制時間間隔的類別

  • 當要建立一個Timer類別物件時,必須提供兩個引數

    • 延遲時間(以毫秒計)

    • 處理該動作事件的委託物件addActionListener() ,以start()方法啟動Timer物件

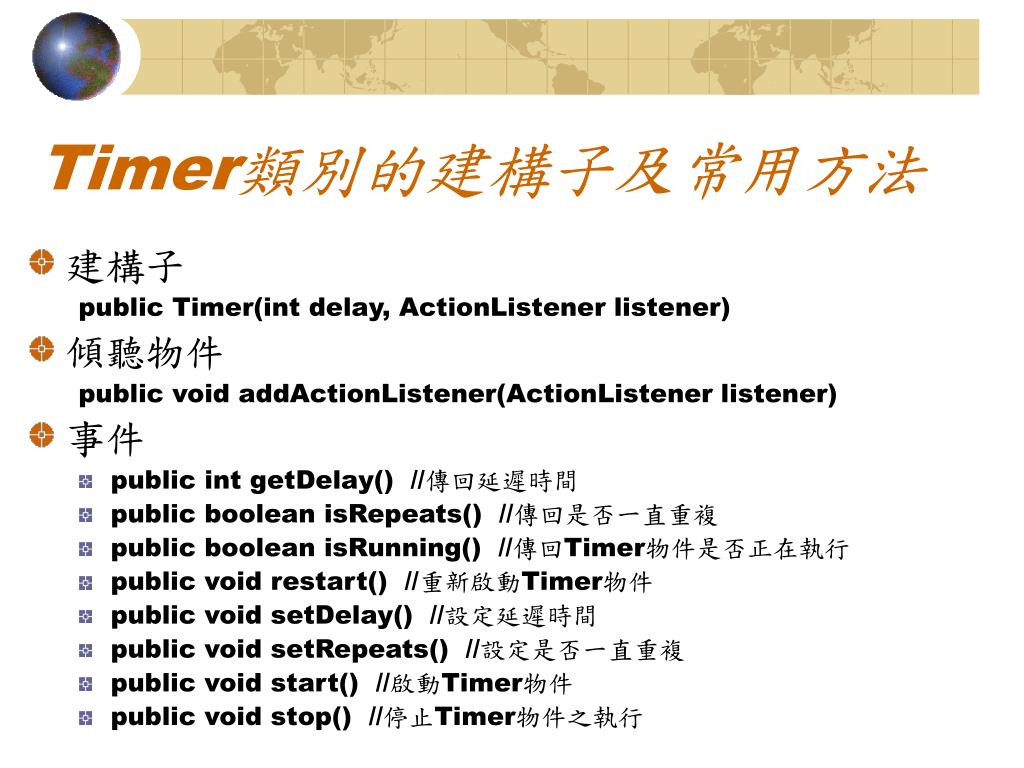

Timer
Timer類別的建構子及常用方法

  • 建構子

    public Timer(int delay, ActionListener listener)

  • 傾聽物件

    public void addActionListener(ActionListener listener)

  • 事件

    • public int getDelay() //傳回延遲時間

    • public boolean isRepeats() //傳回是否一直重複

    • public boolean isRunning() //傳回Timer物件是否正在執行

    • public void restart() //重新啟動Timer物件

    • public void setDelay() //設定延遲時間

    • public void setRepeats() //設定是否一直重複

    • public void start() //啟動Timer物件

    • public void stop() //停止Timer物件之執行


影像處理技巧

  • 放大與縮小影像

    • 原始尺寸

      g.drawImage(img1,x,y,this)

      img1 : 影像檔名

      x,y : 左上角座標位置

      this : 目前所屬視窗容器

    • 調整影像尺寸

      g.drawImage(img1,x,y,w,h,this)

      w : 影像寬度

      h : 影像長度


影像處理技巧(續)

  • 翻轉影像

    • 原始影像

      g.drawImage(img1,x1,y1,x2,y2,0,0,ow,oh,this)

      0,0,ow,oh : 原始影像左上角和右下角的相對影像位置

      x2=x1+ow y2=y1+oh

    • 上下翻轉

      g.drawImage(img1,x1,y1,x2,y2,0,oh,ow,0,this)

      將垂直座標交換

    • 左右翻轉

      g.drawImage(img1,x1,y1,x2,y2,ow,0,0,oh,this)

      將水平座標交換

隨0,0,ow與oh值的變化可完成指定區域的局部翻轉

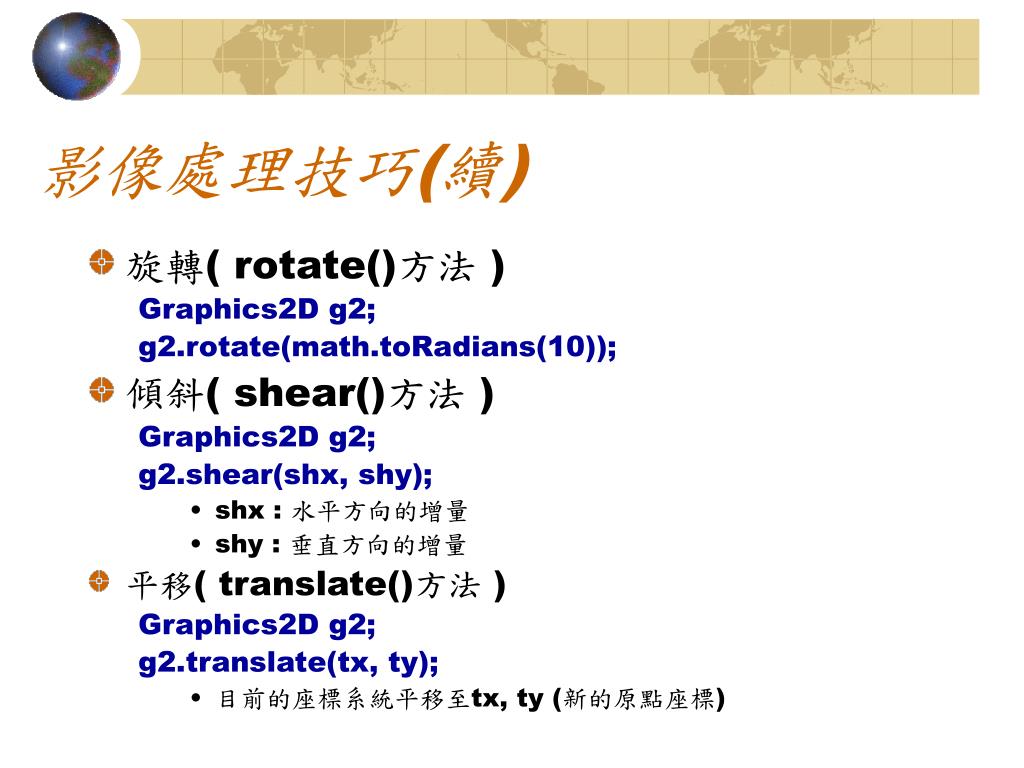

影像處理技巧(續)

  • 旋轉( rotate()方法 )

    Graphics2D g2;

    g2.rotate(math.toRadians(10));

  • 傾斜( shear()方法 )

    Graphics2D g2;

    g2.shear(shx, shy);

    • shx : 水平方向的增量

    • shy : 垂直方向的增量

  • 平移( translate()方法 )

    Graphics2D g2;

    g2.translate(tx, ty);

    • 目前的座標系統平移至tx, ty (新的原點座標)


  • 影像處理技巧(續)

    • 影像裁減

      • 首先利用Graphics2D繪製圖形的方法建立Shape圖形物件(必須匯入java.awt.geom.*)

        Shape sp1=new Ellipse2D.Double(100,100,250,150);

        g2.draw(sp1);

      • 接著使用setClip()方法以sp1為裁減區域

        G2.setClip(sp1);

      • 最後使用drawImage()方法根據sp1的區域範圍將影像顯示出來

        Rectangle r1=sh1.getBounds();

        g2.drawImage(img1,r1.x,r1.y,r1.width,r1.height,this);


    Graphics2d1

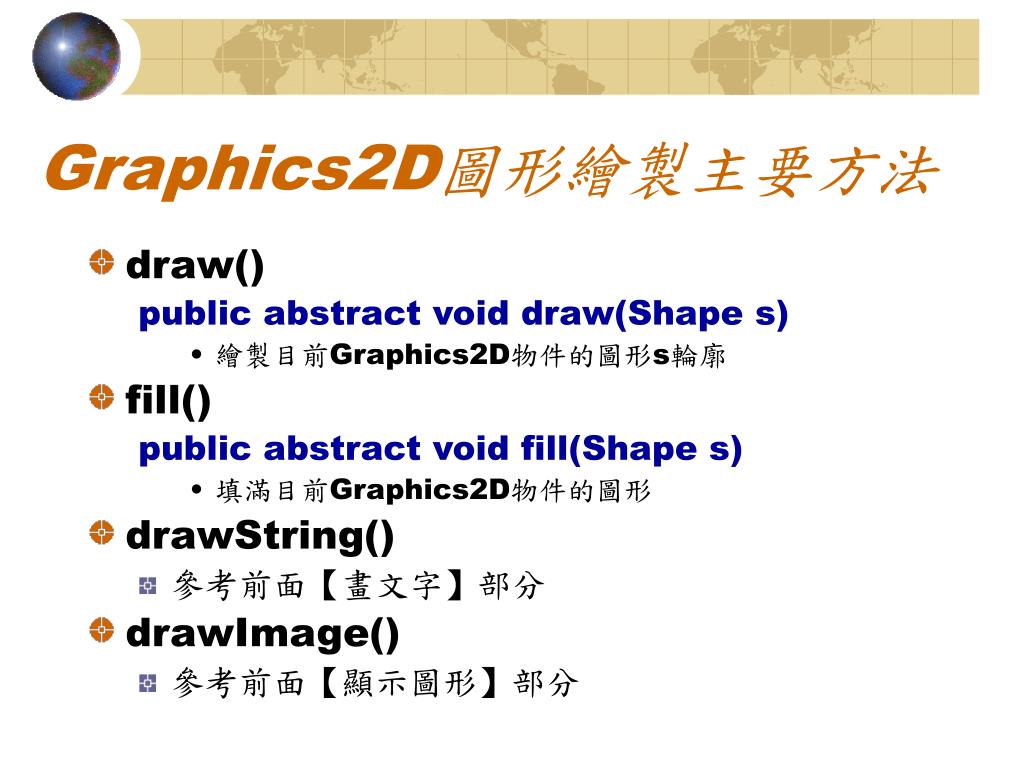

    Graphics2D圖形繪製主要方法

    • draw()

      public abstract void draw(Shape s)

      • 繪製目前Graphics2D物件的圖形s輪廓

  • fill()

    public abstract void fill(Shape s)

    • 填滿目前Graphics2D物件的圖形

  • drawString()

    • 參考前面【畫文字】部分

  • drawImage()

    • 參考前面【顯示圖形】部分


  • Graphics2d2
    Graphics2D的幾何圖形

    • 定義於java.awt.geom程式套件中,因此程式必須匯入

      import java.awt.geom.*;

      • Point2D.Float(x, y)

        Point2D.Float p1=new Point2D.Float(1.0f, 2.0f);

      • Point2D.Double(x, y)

        Point2D.Double p1=new Point2D.Double(3.0, 4.0);


    Graphics2d3

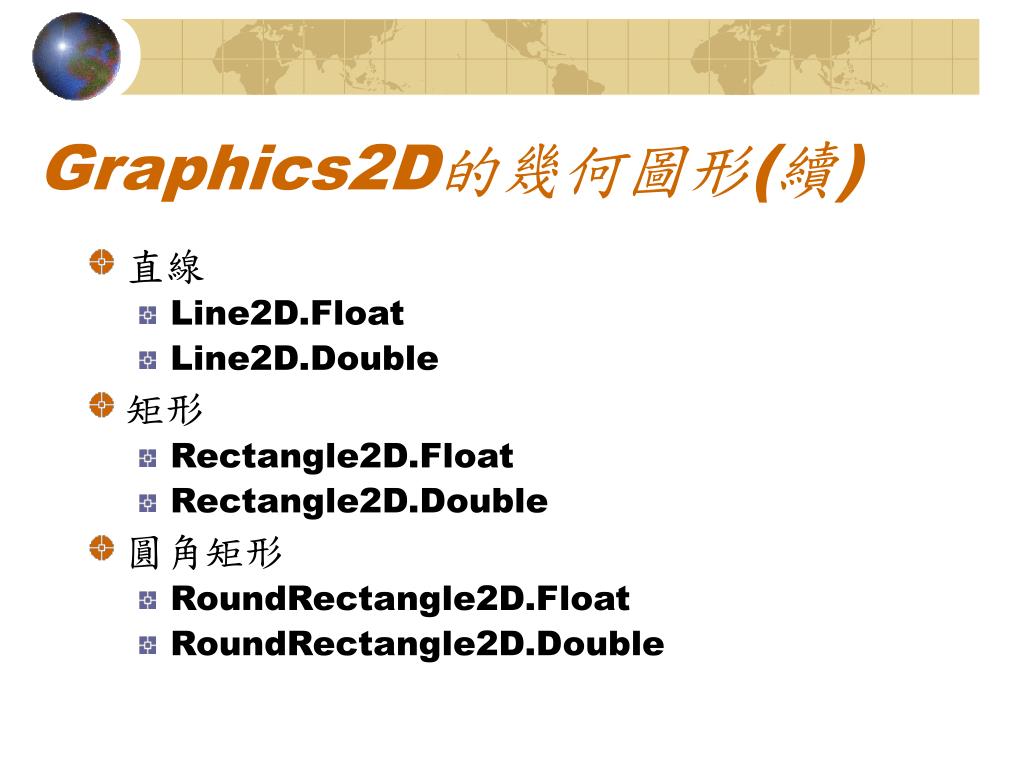

    Graphics2D的幾何圖形(續)

    • 直線

      • Line2D.Float

      • Line2D.Double

    • 矩形

      • Rectangle2D.Float

      • Rectangle2D.Double

    • 圓角矩形

      • RoundRectangle2D.Float

      • RoundRectangle2D.Double

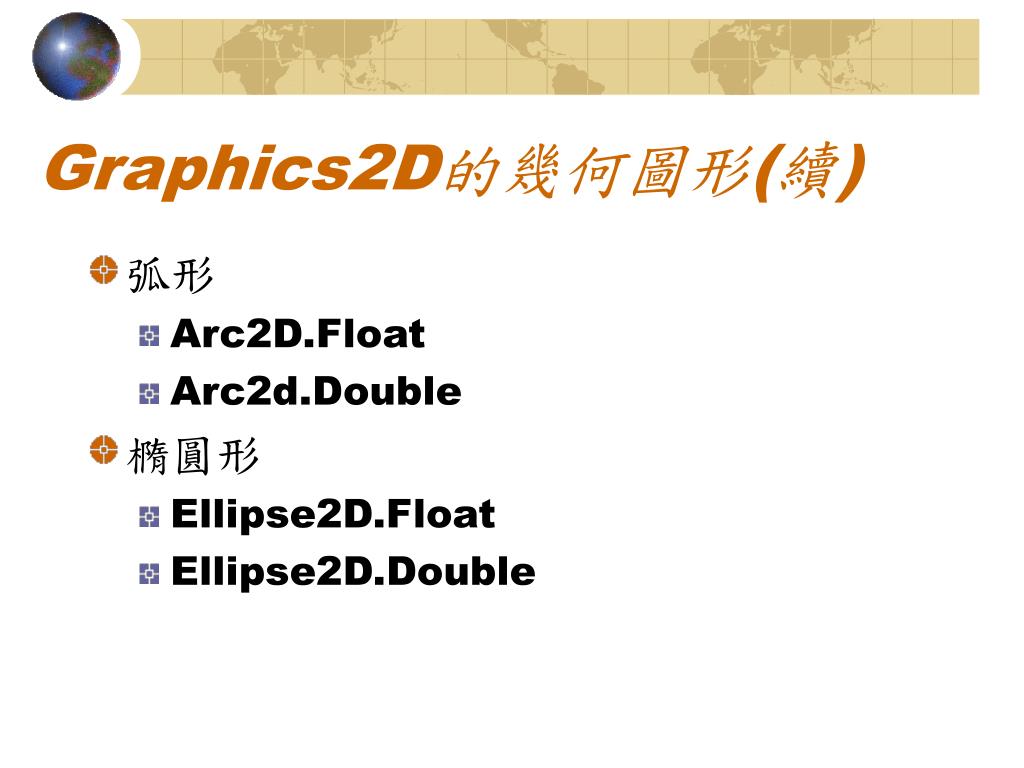

    Graphics2d4
    Graphics2D的幾何圖形(續)

    • 弧形

      • Arc2D.Float

      • Arc2d.Double

    • 橢圓形

      • Ellipse2D.Float

      • Ellipse2D.Double


    Chooser

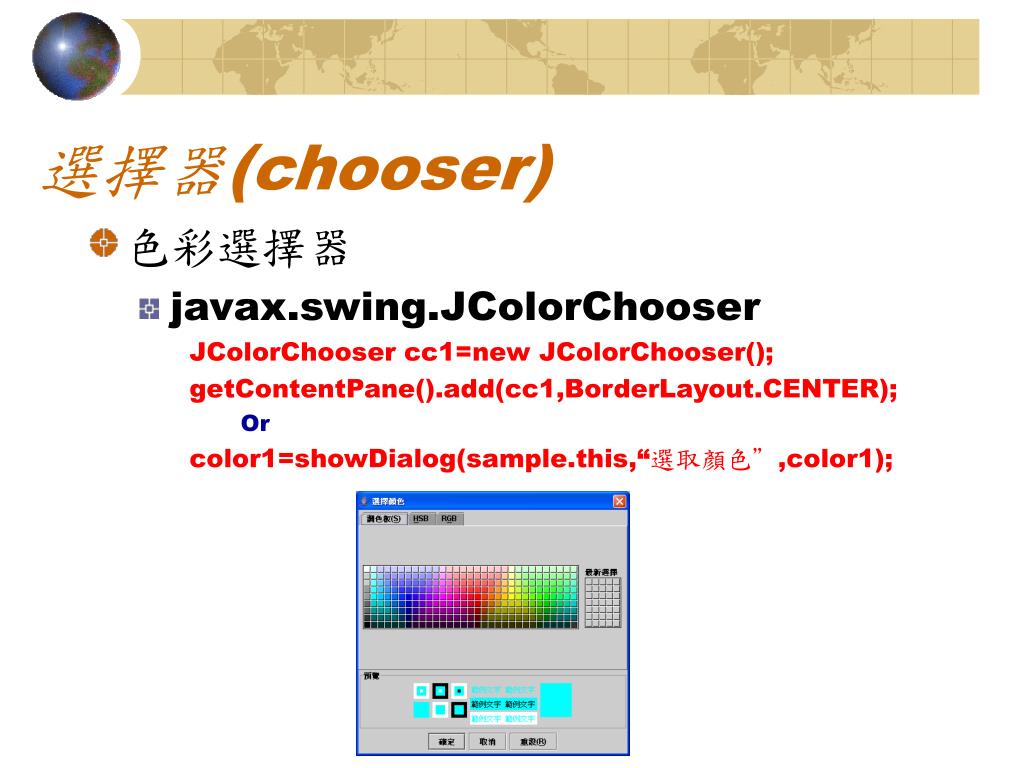

    選擇器(chooser)

    • 色彩選擇器

      • javax.swing.JColorChooser

        JColorChooser cc1=new JColorChooser();

        getContentPane().add(cc1,BorderLayout.CENTER);

        Or

        color1=showDialog(sample.this,“選取顏色”,color1);

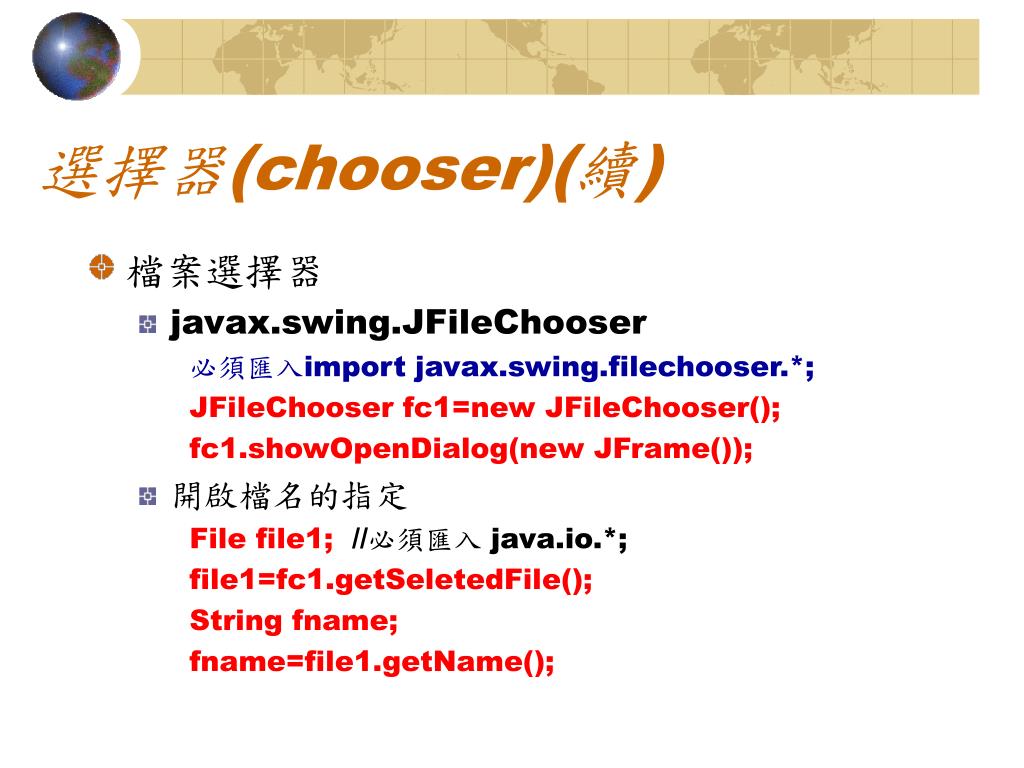

    Chooser1
    選擇器(chooser)(續)

    • 檔案選擇器

      • javax.swing.JFileChooser

        必須匯入import javax.swing.filechooser.*;

        JFileChooser fc1=new JFileChooser();

        fc1.showOpenDialog(new JFrame());

      • 開啟檔名的指定

        File file1; //必須匯入 java.io.*;

        file1=fc1.getSeletedFile();

        String fname;

        fname=file1.getName();
