  1. SECCIONES TRANSVERSALES & VOLUMENES (CSV)Información General HYPACK 2013

  2. FLUJO EDICION MONOHAZ Datos Brutos LEVANTAMIENTO EDITOR MONOHAZ *.TID *.VEL CS&V solo usa datos en formato ALL Editado. SECCIONES TRANSVERSALES & VOLUMENES Preferido Datos Editados SELECCION MONOHAZ REDUCCION TRANSVERSAL No Recomendado Datos Reducidos Advertencia: Ejecutar sus datos a traves de un proceso de selección de sondajes puede ‘afectar’ su resultado de volumen.

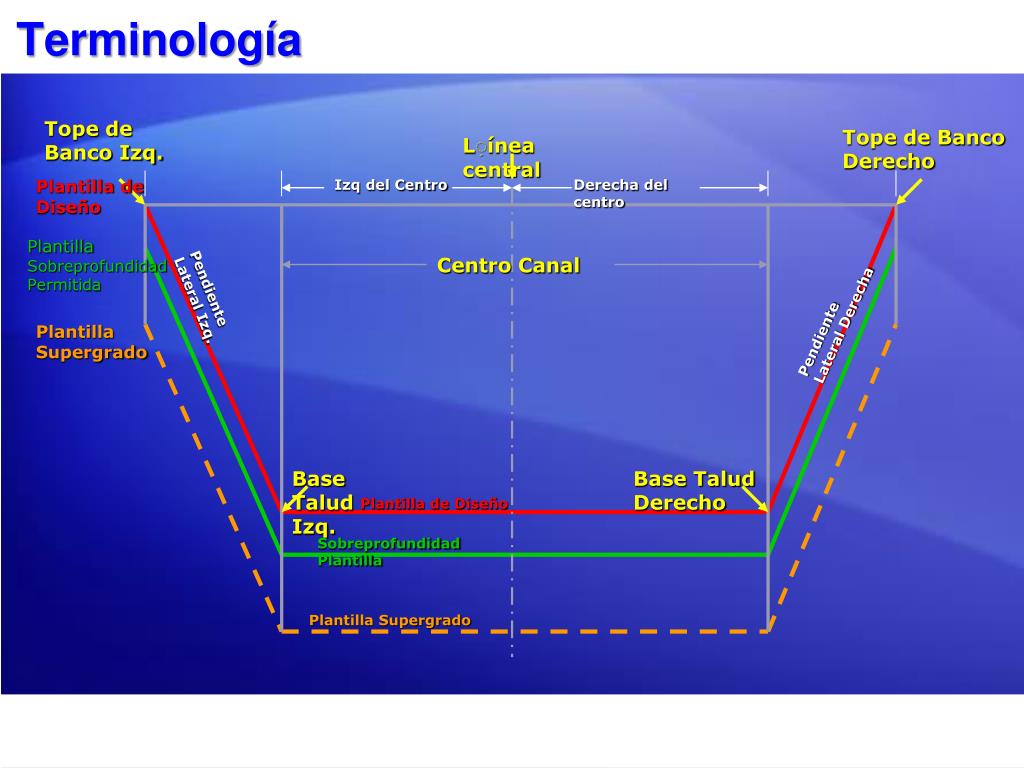

  3. Terminología Tope de Banco Izq. Tope de Banco Derecho Lِínea central Plantilla de Diseño Izq del Centro Derecha del centro PlantillaSobreprofundidad Permitida Centro Canal Pendiente Lateral Izq. Pendiente Lateral Derecha Plantilla Supergrado Base Talud Izq. Base Talud Derecho Plantilla de Diseño SobreprofundidadPlantilla Plantilla Supergrado

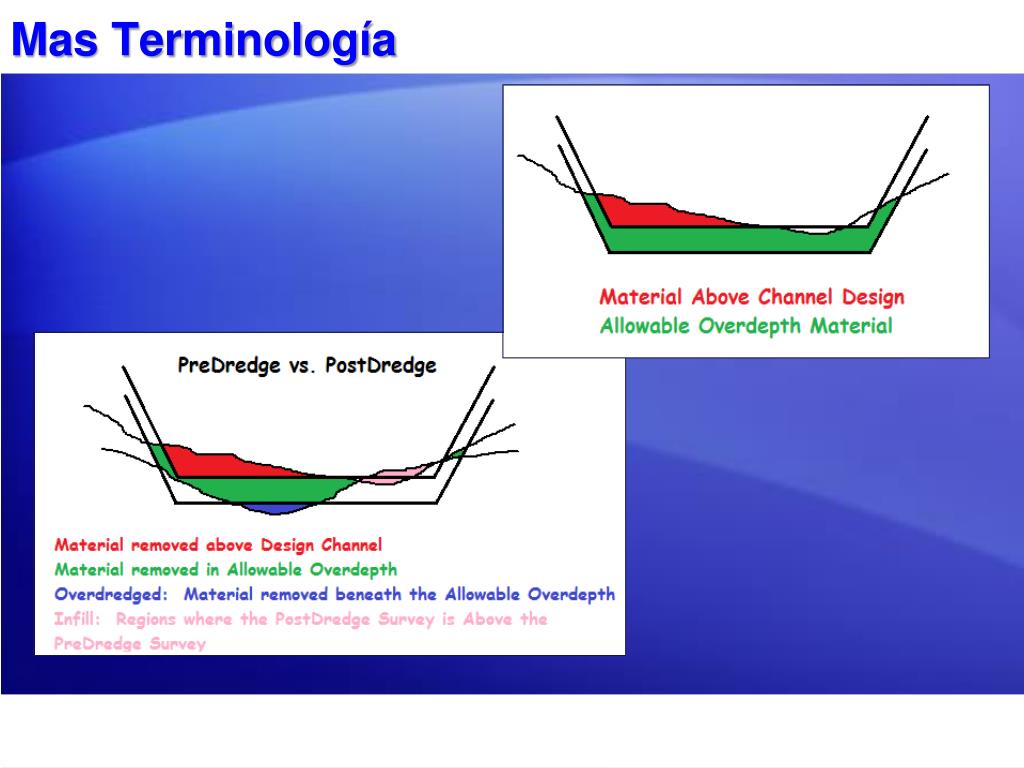

  4. Mas Terminología

  5. Aún Mas Terminología Punto Plantilla de Diseño PLANTILLA ESTANDAR (Sin Punto Línea central) Segmento Plantilla de Diseño DBL – Distancia a lo largo de la línea planeada, medida desde el origen de la línea planeada o punto línea central. PLANTILLA ESTANDAR (Con Punto Línea central) PLANTILLA NO ESTANDAR PLANTILLA NO ESTANDAR Dársena de Giro

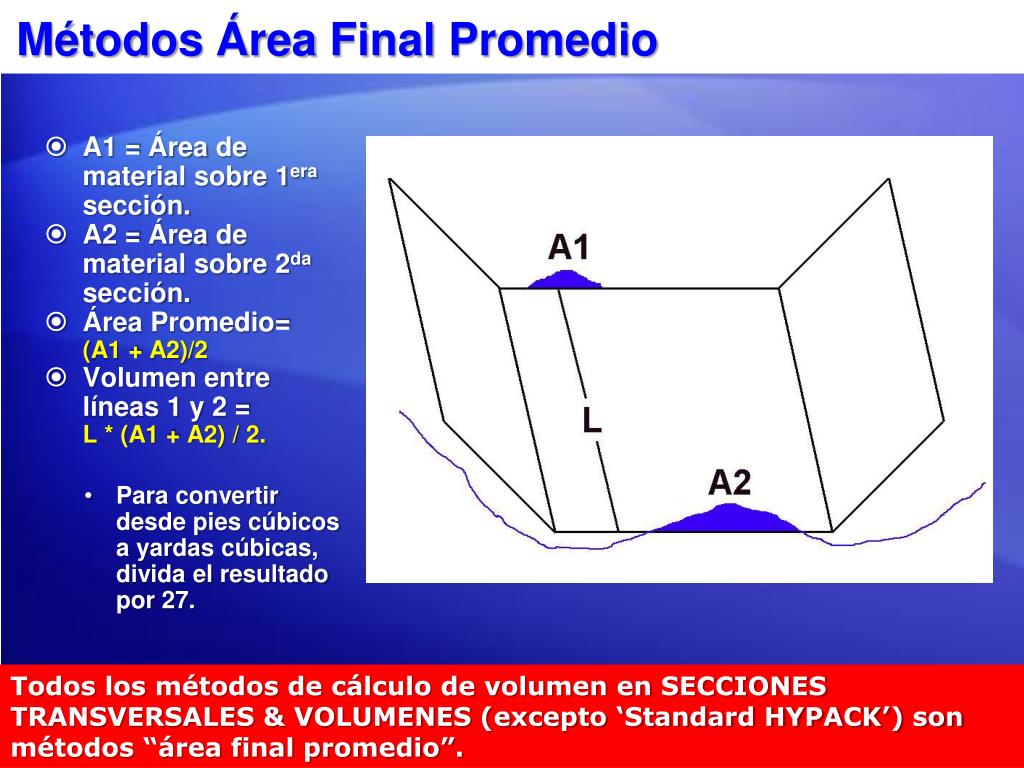

  6. Métodos Área Final Promedio • A1 = Área de material sobre 1era sección. • A2 = Área de material sobre 2da sección. • Área Promedio=(A1 + A2)/2 • Volumen entre líneas 1 y 2 =L * (A1 + A2) / 2. • Para convertir desde pies cúbicos a yardas cúbicas, divida el resultado por 27. Todos los métodos de cálculo de volumen en SECCIONES TRANSVERSALES & VOLUMENES (excepto ‘Standard HYPACK’) son métodos “área final promedio”.

  7. Método Estándar HYPACK • SH divide cada segmento en 100 tajadas. • Interpola una profundidad por cada esquina de la tajada. • Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Este es considerado un Método Prismoidal de Cálculo de Volumen.

  8. Distancia entre líneas No-Paralelas • CS&V usa el siguiente método para determinar la distancia entre: • Líneas No-Paralelas • Líneas de Diferente Longitud • L1 = Distancia de una línea construida desde el punto medio de la línea 1 hasta una intersección perpendicular de la línea 2. • L2 = Distancia de una línea construida desde el punto medio de la línea 2 hasta una intersección perpendicular de la línea 1. Línea 1 L1 L2 Línea 2 L = (L1 + L2) / 2 Las diferencias en cantidades de volumen entre HYPACK y otros programas es algunas veces causado por las diferencias en el cálculo de la distancia entre líneas.

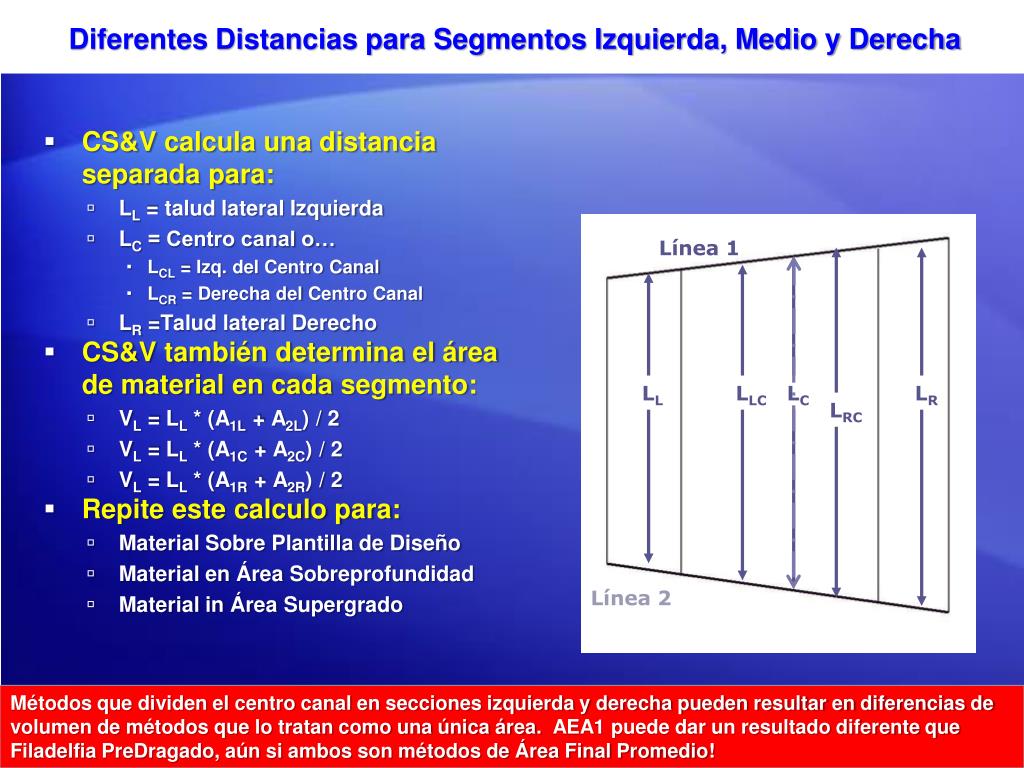

  9. Diferentes Distancias para Segmentos Izquierda, Medio y Derecha • CS&V calcula una distancia separada para: • LL = talud lateral Izquierda • LC = Centro canal o… • LCL = Izq. del Centro Canal • LCR = Derecha del Centro Canal • LR =Talud lateral Derecho • CS&V también determina el área de material en cada segmento: • VL = LL * (A1L + A2L) / 2 • VL = LL * (A1C + A2C) / 2 • VL = LL * (A1R + A2R) / 2 • Repite este calculo para: • Material Sobre Plantilla de Diseño • Material en Área Sobreprofundidad • Material in Área Supergrado Línea 1 LL LLC LC LR LRC Línea 2 Métodos que dividen el centro canal en secciones izquierda y derecha pueden resultar en diferencias de volumen de métodos que lo tratan como una única área.AEA1 puede dar un resultado diferente que Filadelfia PreDragado, aún si ambos son métodos de Área Final Promedio!

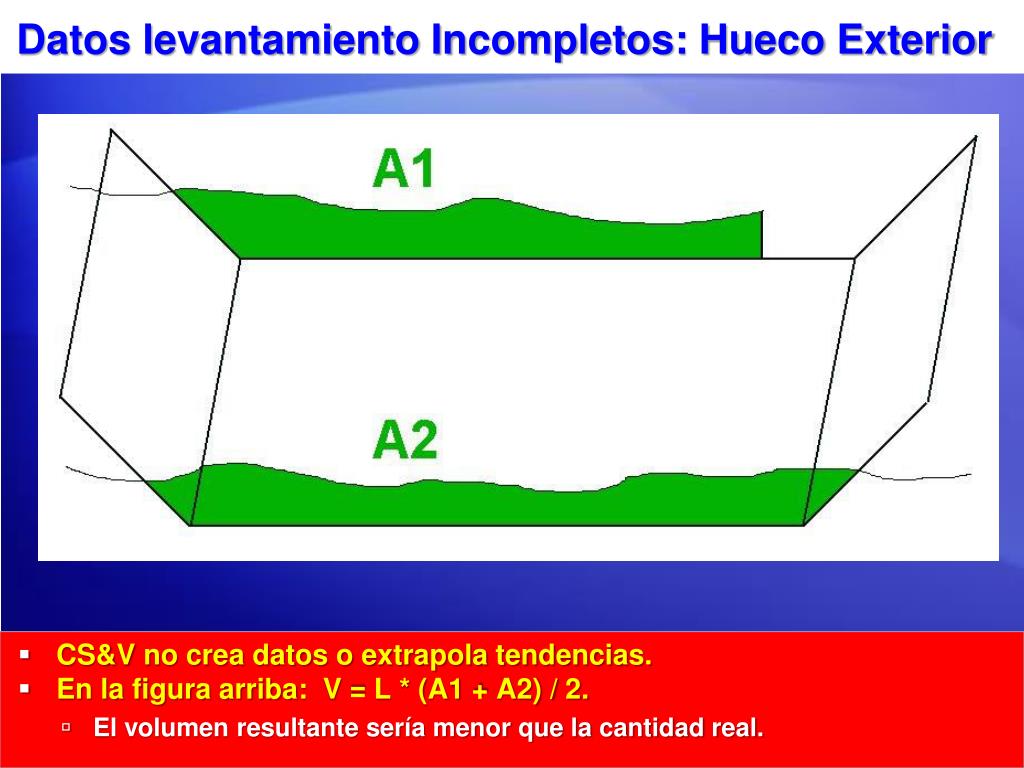

  10. Datos levantamiento Incompletos:Hueco Exterior • CS&V no crea datos o extrapola tendencias. • En la figura arriba:V = L * (A1 + A2) / 2. • El volumen resultante sería menor que la cantidad real.

  11. Datos levantamiento Incompletos:Exterior • Línea 3 tiene datos de levantamiento Incompletos. • A CS&V no le importa. • V23 = 100*(A2+A3)/2 • V34 = 100*(A3+A4)/2 • Puesto que A3 es menor de lo que debe ser, la cantidad de volumen también será menor. • Podria ser mas preciso dejar la Línea 3 por fuera del cálculo. • V24 = 200*(A2+A4)/2 • Mejores resultados generales si los perfiles seccionales son similares.

  12. Datos Incompletos:Huecos Internos Para Huecos de Datos Internos: • CS&V interpola los sondajes a través del hueco interno para completar el cálculo de las cantidades de volumen. • CS&V colorea el área, para indicar que ha sido incluido en los cálculos de volumen. • CS&V no dibuja una línea sólida (negro en el ejemplo) a través del perfil, indicando el huego en los datos es mayor que el definidos por el usuario como distancia hueco (gap distance). Si no tiene línea sólida en el perfil, significa que tiene un hueco de datos!

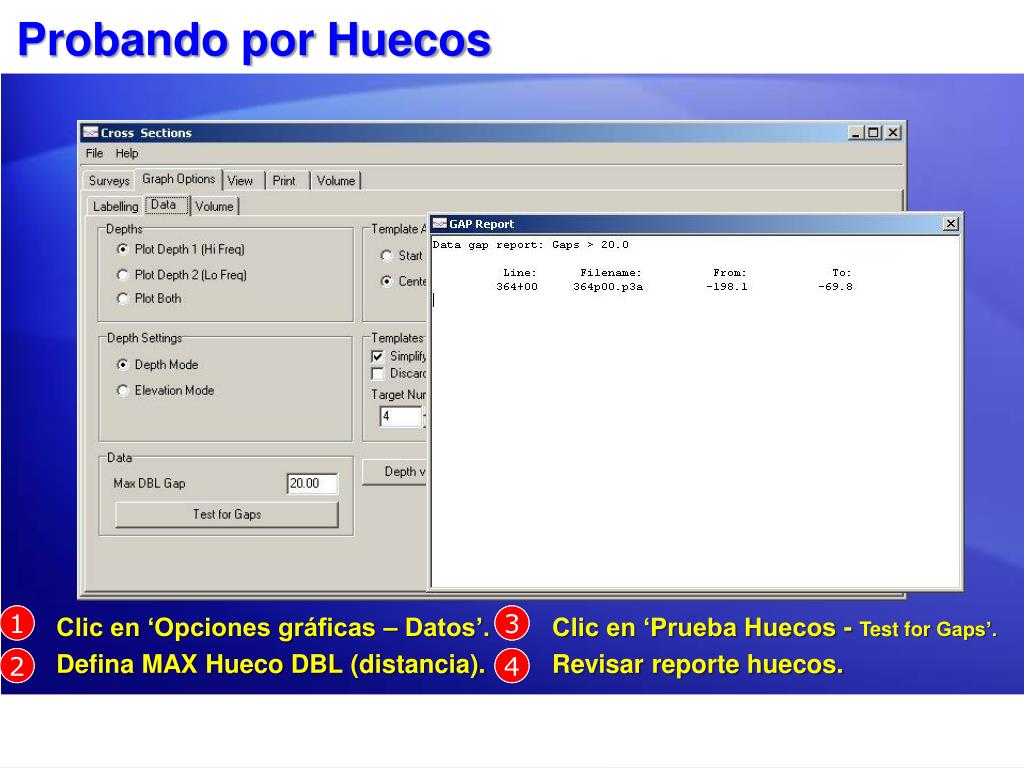

  13. Probando por Huecos • Clic en ‘Opciones gráficas – Datos’. • Defina MAX Hueco DBL (distancia). 1 1 3 3 • Clic en ‘Prueba Huecos - Test for Gaps’. • Revisar reporte huecos. 2 2 4 4

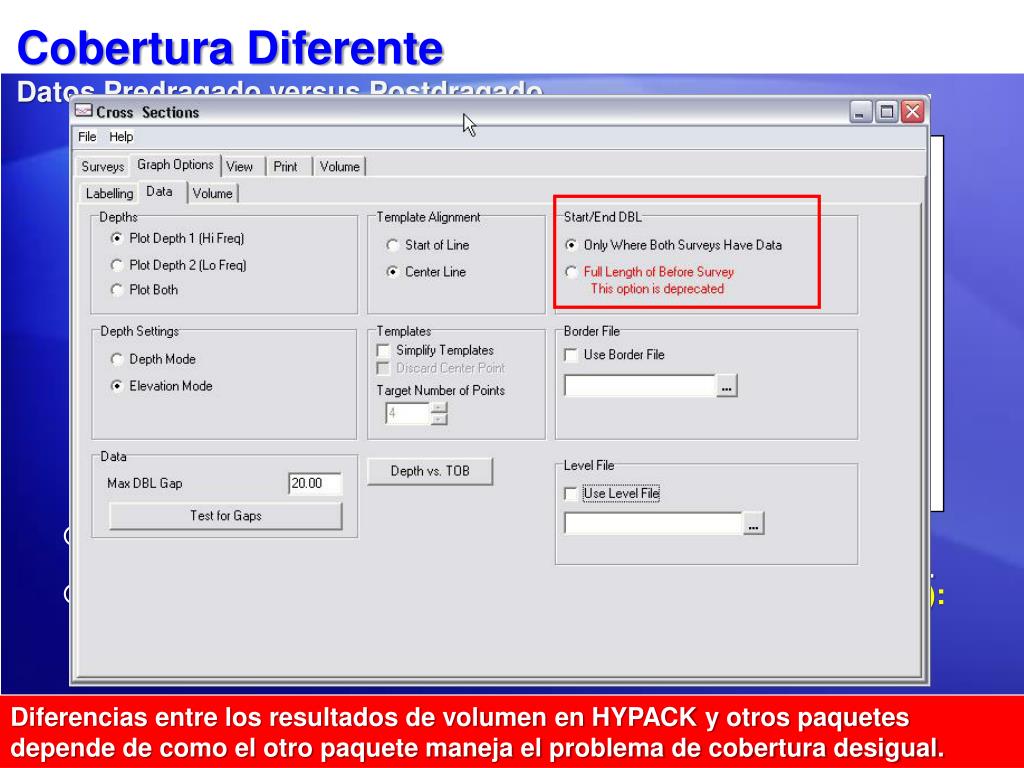

  14. Cobertura DiferenteDatos Predragado versus Postdragado • Solo donde Ambos levantamientos Tienen Datos: • Calcula áreas solo donde traslapan la sección ‘antes’ y ‘después’. • Longitud Total del Levantamiento anterior (no Recomendado): • Calcula áreas con base en límites del levantamiento anterior. Diferencias entre los resultados de volumen en HYPACK y otros paquetes depende de como el otro paquete maneja el problema de cobertura desigual.

  15. Peligro de líneas planeadas Intersectantes • CS&V no le importa si sus líneas intersectan. • CS&V no le importa si hay giros en el canal entre líneas. • Creando líneas perpendiculares a la línea central del canal puede exagerar estos errores. • La opción “Esquinas Inteligentes - Smart corners” en DISEÑO CANAL dan mejores resultados. • Colocando una línea en el punto de línea central también reduce errores.

  16. Plantillas • Una Plantilla (*.TPL) define el perfil de la sección transversal de diseño para cada sección. • Plantillas son creadas automáticamente si hace sus líneas en el programa DISEÑO CANAL. • Puede también automáticamente crear plantillas en DISEÑO AVANZADO DE CANAL al crear una superficie 3D, importando un archivo de línea planeada, y exportando un archivo de línea planeada con puntos de plantilla. • También puede crear y/o modificar plantillas en el Editor de plantillas CS&V. • La ‘plantilla’ puede ser alineada: • Con el Inicio de Línea • Con una Línea central existente. Plantilla

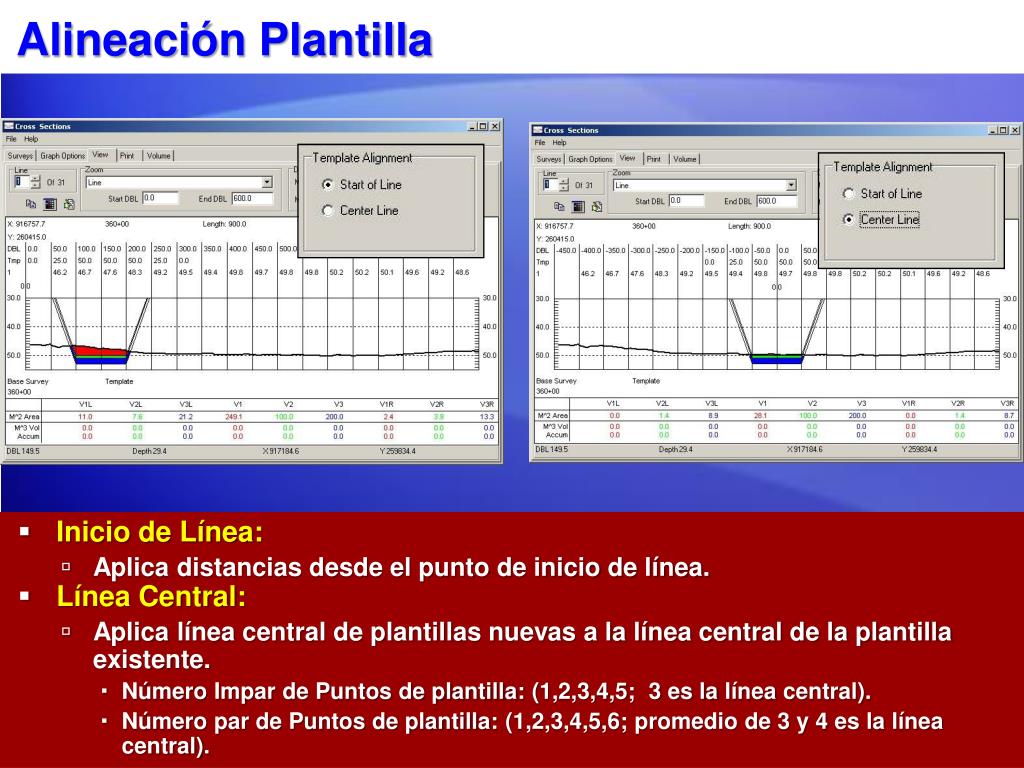

  17. Alineación Plantilla • Inicio de Línea: • Aplica distancias desde el punto de inicio de línea. • Línea Central: • Aplica línea central de plantillas nuevas a la línea central de la plantilla existente. • Número Impar de Puntos de plantilla:(1,2,3,4,5; 3 es la línea central). • Número par de Puntos de plantilla:(1,2,3,4,5,6; promedio de 3 y 4 es la línea central).

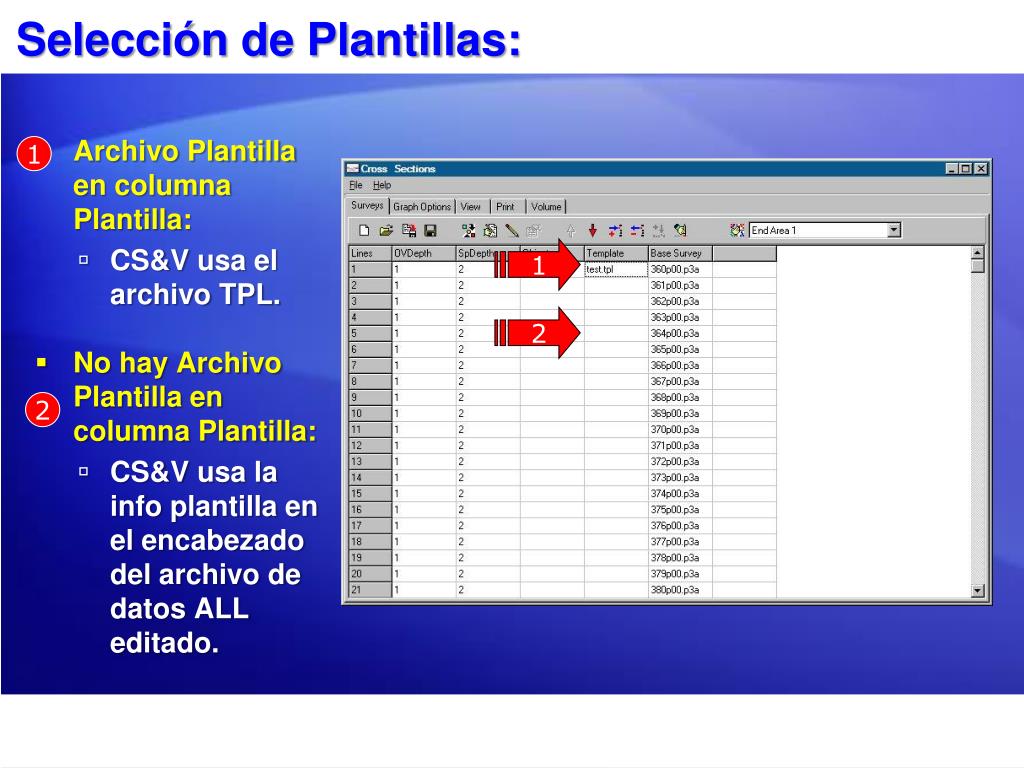

  18. Selección de Plantillas: • Archivo Plantilla en columna Plantilla: • CS&V usa el archivo TPL. • No hay Archivo Plantilla en columna Plantilla: • CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. 1 1 2 2

  19. Archivo Plantilla en Columna Plantilla: • Usuario puede crear Plantillas personalizadas para cada sección • 1Especifique Distancia DBL – desde el comienzo de la línea o referencia línea central del canal. • 2Prof. del canal en el rango DBL. 1 2

  20. No hay Archivo Plantilla en columna Plantilla: • CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. • LTP – Punto Línea Plantilla • DBL • Distancia desde origen línea planeada • Profundidad

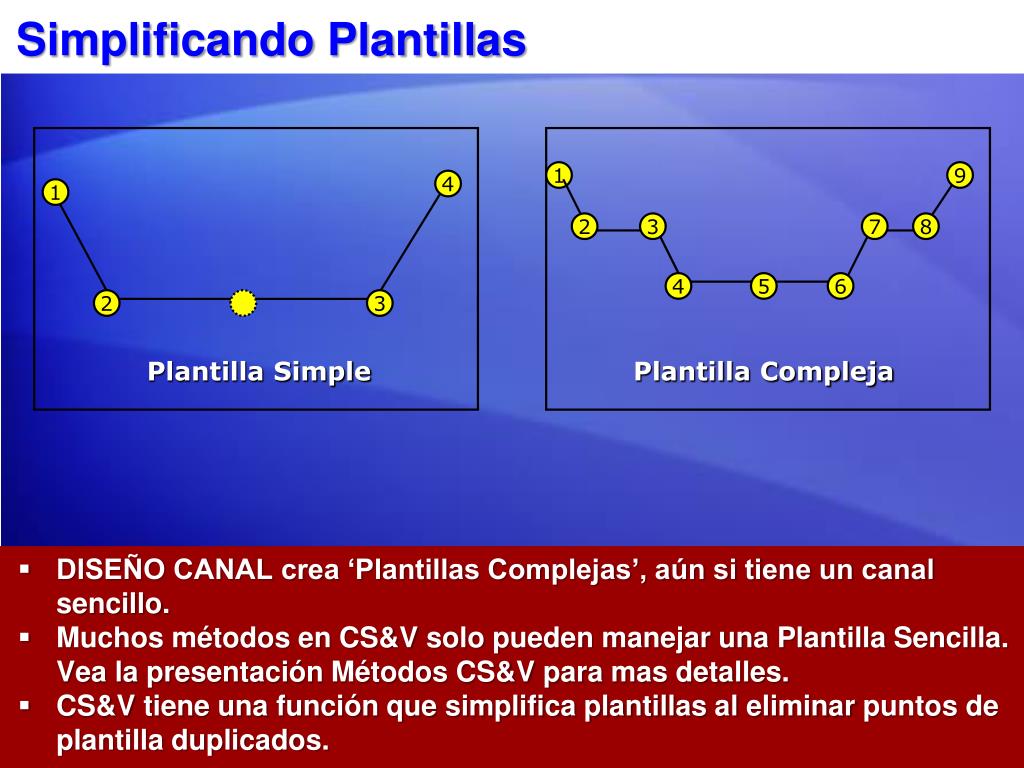

  21. Simplificando Plantillas • DISEÑO CANAL crea ‘Plantillas Complejas’, aún si tiene un canal sencillo. • Muchos métodos en CS&V solo pueden manejar una Plantilla Sencilla.Vea la presentación Métodos CS&V para mas detalles. • CS&V tiene una función que simplifica plantillas al eliminar puntos de plantilla duplicados. 1 9 4 1 2 3 7 8 4 5 6 2 3 Plantilla Simple Plantilla Compleja

  22. Plantillas No Estándar Plantilla No Estándar • En HYPACK 2012, los siguientes métodos fueron modificados para manejar plantillas no estándar: • AEA1, AEA2, AEA3 • Savannah • Filadelfia PreDragado, PostDragado • GLDD1 • AEA Sin Segmentos • Norfolk Plantilla No Estándar 1 1 7 2 3 4 5 6 2 3 • CSV buscará por el segmento plano mas profundo y lo declarará el centro del canal. • Segmentos 2-3 en la parte superior izquierda. • Segmentos 4-5-6 en la parte superior derecha. • Si el método de volumen requiere un punto de línea central, la rutina usará uno existente, o creará uno si no lo encuentra. • Un punto línea central sería creado a medio camino entre los puntos 2-3 en el ejemplo de la parte superior izquierda. • El Punto 5 sería usado como el punto línea central en la figura superior derecha. • Todo material a la izquierda del punto base talud izquierdo es incluido en el talud izquierdo. • Todo material a la derecha del punto base talud derecha será incluido en el talud derecho.

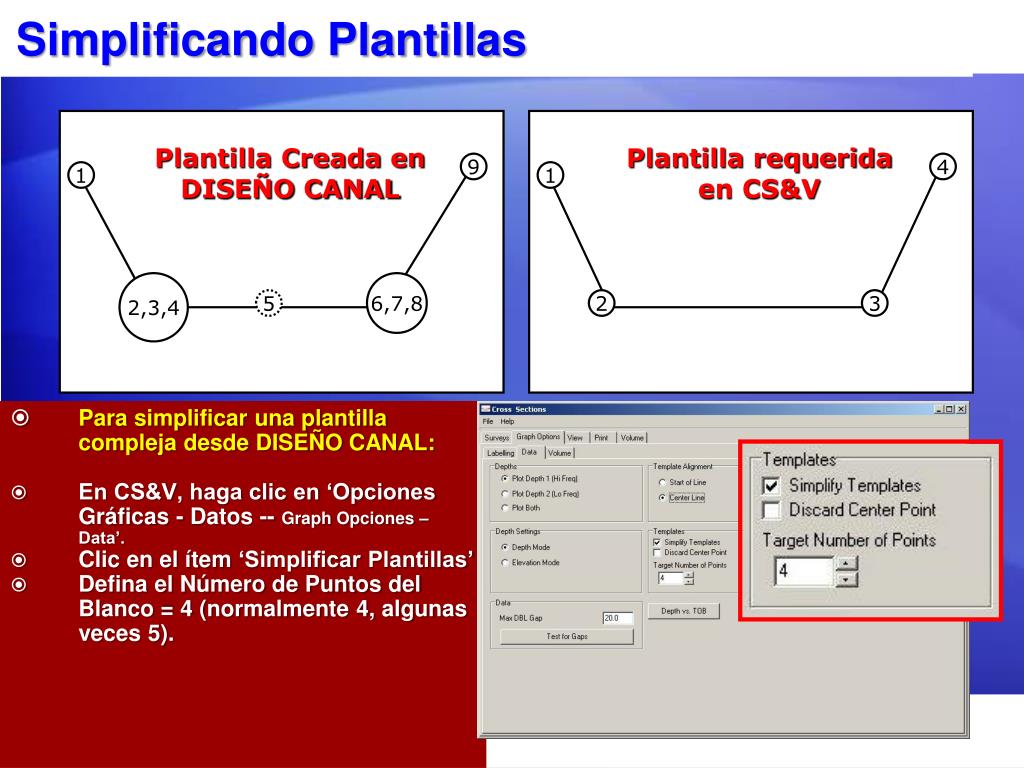

  23. 9 4 1 1 2,3,4 6,7,8 5 2 3 Simplificando Plantillas • Para simplificar una plantilla compleja desde DISEÑO CANAL: • En CS&V, haga clic en ‘Opciones Gráficas - Datos -- Graph Opciones – Data’. • Clic en el ítem ‘Simplificar Plantillas’ • Defina el Número de Puntos del Blanco = 4 (normalmente 4, algunas veces 5). Plantilla Creada en DISEÑO CANAL Plantilla requerida en CS&V

  24. Métodos Volumen Requerimientos Plantilla

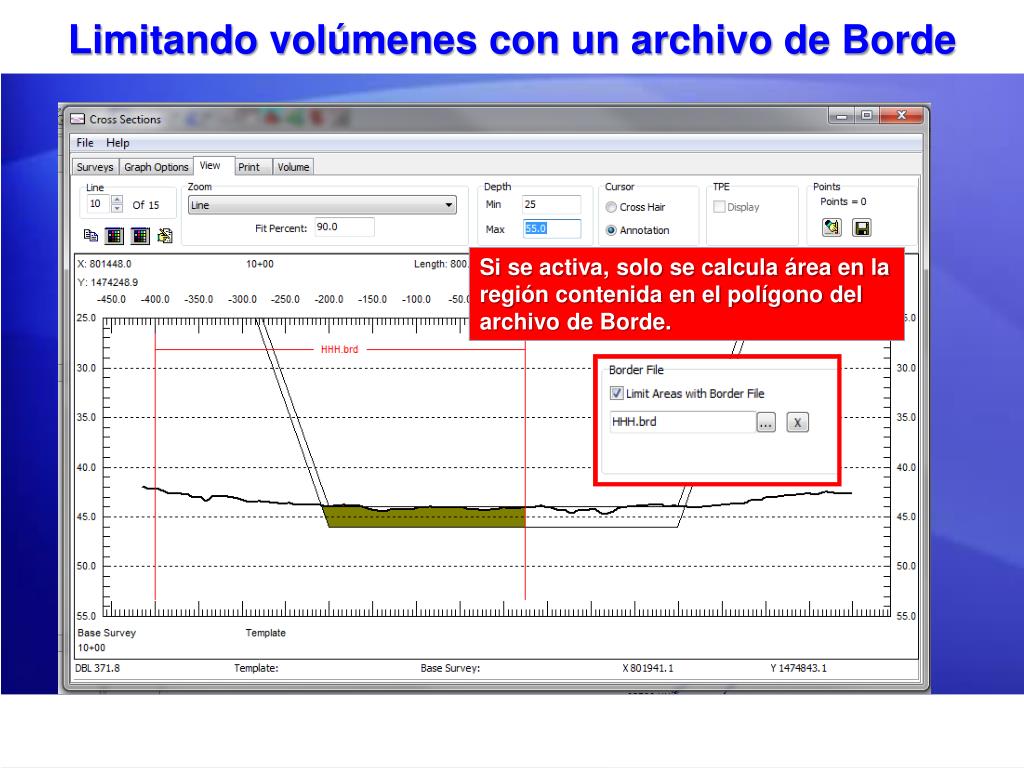

  25. Limitando volúmenes con un archivo de Borde Si se activa, solo se calcula área en la región contenida en el polígono del archivo de Borde. Parámetros Archivo Borde son localizados en la pestaña Opciones Gráficas - Datos.

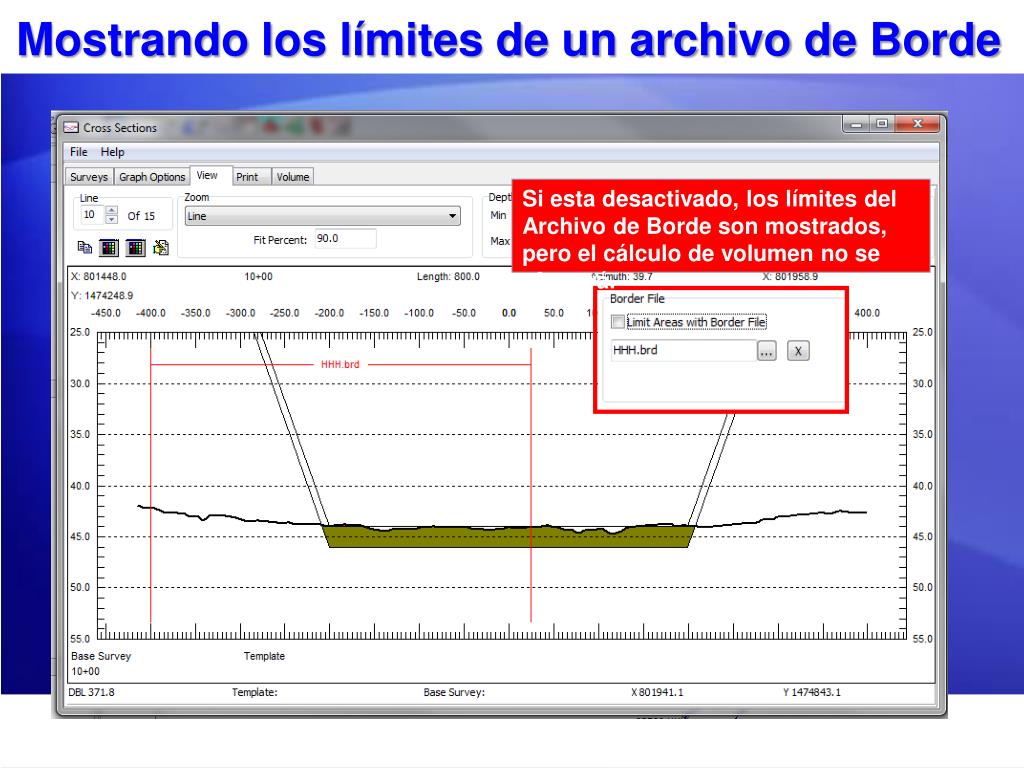

  26. Mostrando los límites de un archivo de Borde Si esta desactivado, los límites del Archivo de Borde son mostrados, pero el cálculo de volumen no se afectará.

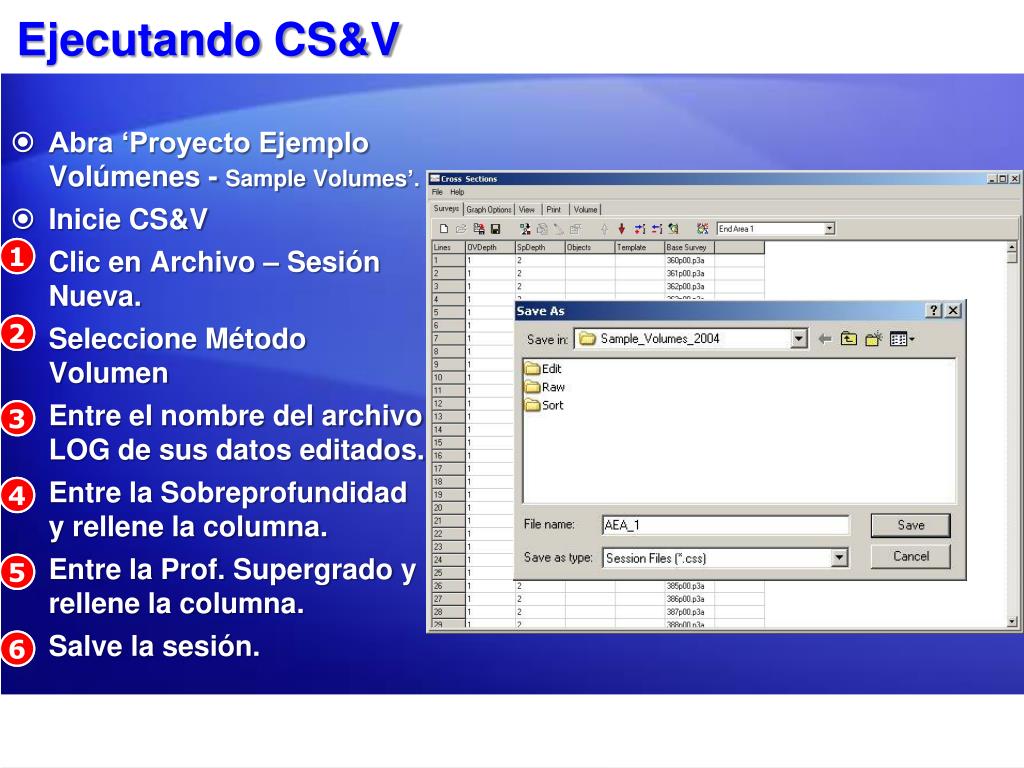

  27. Ejecutando CS&V • Abra ‘Proyecto Ejemplo Volúmenes - SampleVolumes’. • Inicie CS&V • Clic en Archivo – Sesión Nueva. • Seleccione Método Volumen • Entre el nombre del archivo LOG de sus datos editados. • Entre la Sobreprofundidad y rellene la columna. • Entre la Prof. Supergrado y rellene la columna. • Salve la sesión. 1 1 2 2 3 3 4 4 5 5 6 6

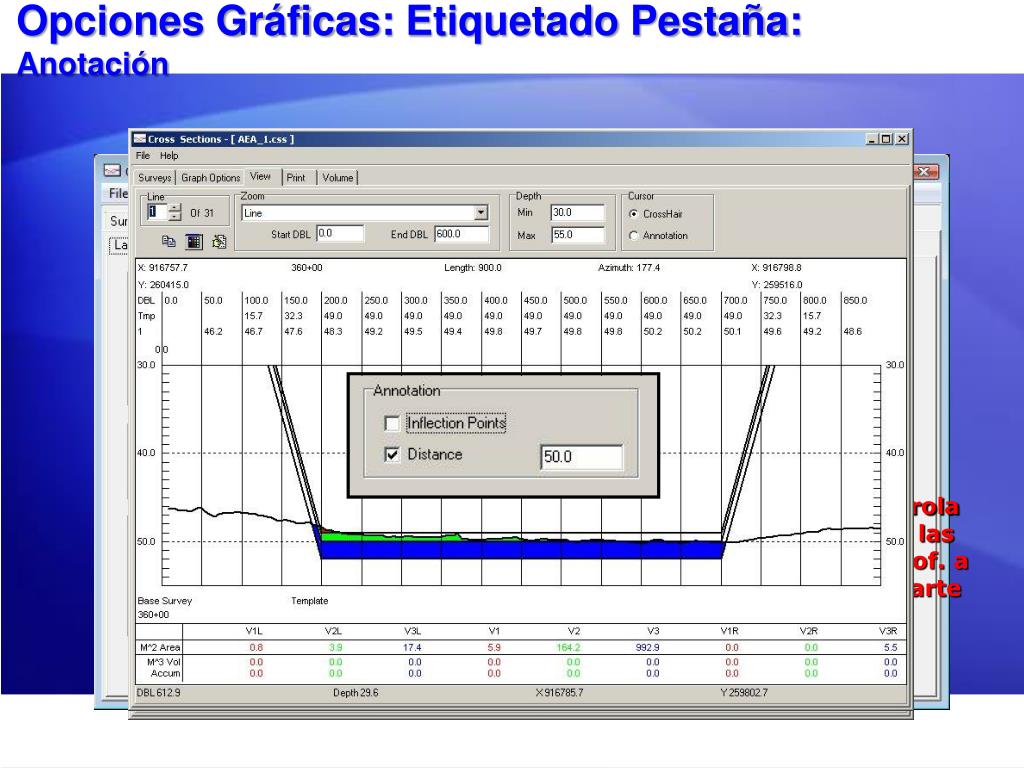

  28. Opciones Gráficas:Etiquetado Pestaña:Anotación Anotación controla la ubicación de las etiquetas de prof. a lo largo de la parte superior de la gráfica.

  29. Opciones Gráficas:Datos

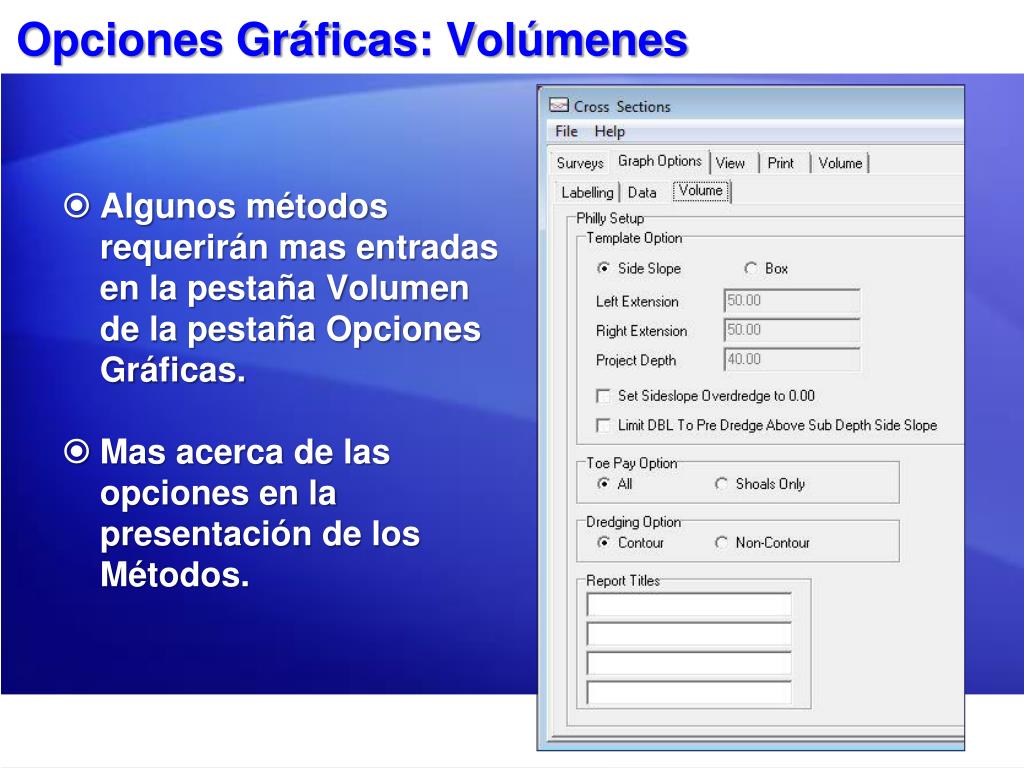

  30. Opciones Gráficas:Volúmenes • Algunos métodos requerirán mas entradas en la pestaña Volumen de la pestaña Opciones Gráficas. • Mas acerca de las opciones en la presentación de los Métodos.

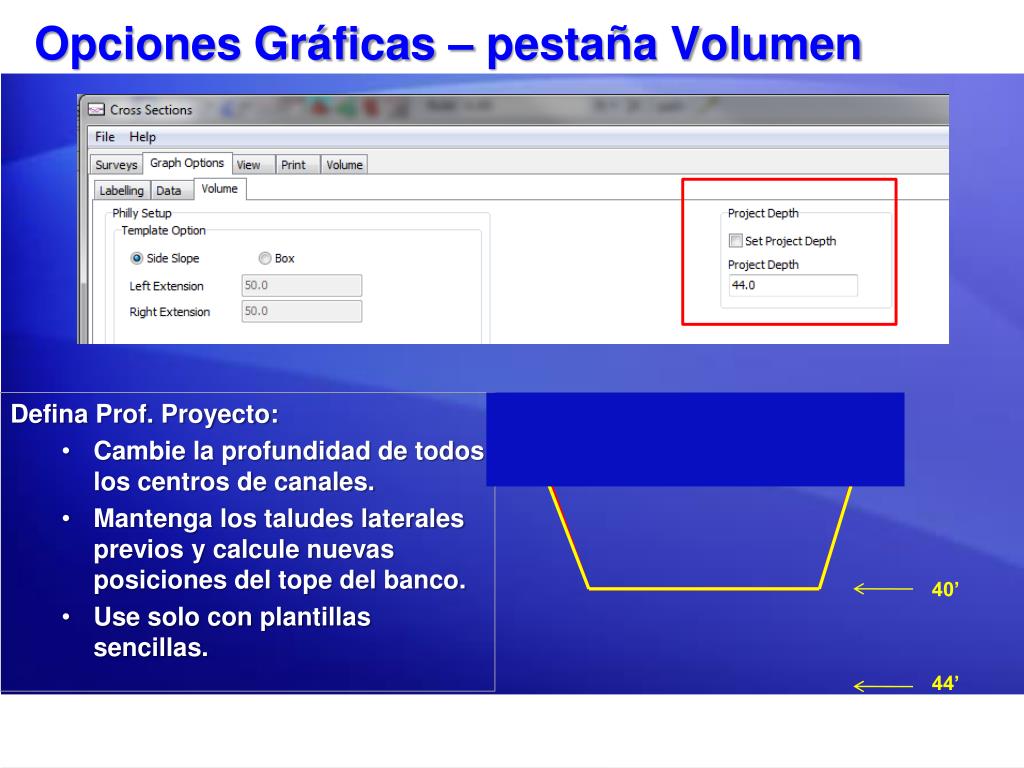

  31. Opciones Gráficas – pestaña Volumen • Defina Prof. Proyecto: • Cambie la profundidad de todos los centros de canales. • Mantenga los taludes laterales previos y calcule nuevas posiciones del tope del banco. • Use solo con plantillas sencillas. 40’ 44’

  32. Pestaña Vista - View Colorear rangos SEG-Y Envoltura TPU Rellenos Sólidos Rango Prof. Tipo Cursor Exportar a BMP: Editor Objeto Colector XYZ Escalado Horizontal Márgenes Horizontales Área Legenda Datos Volumen y Área.

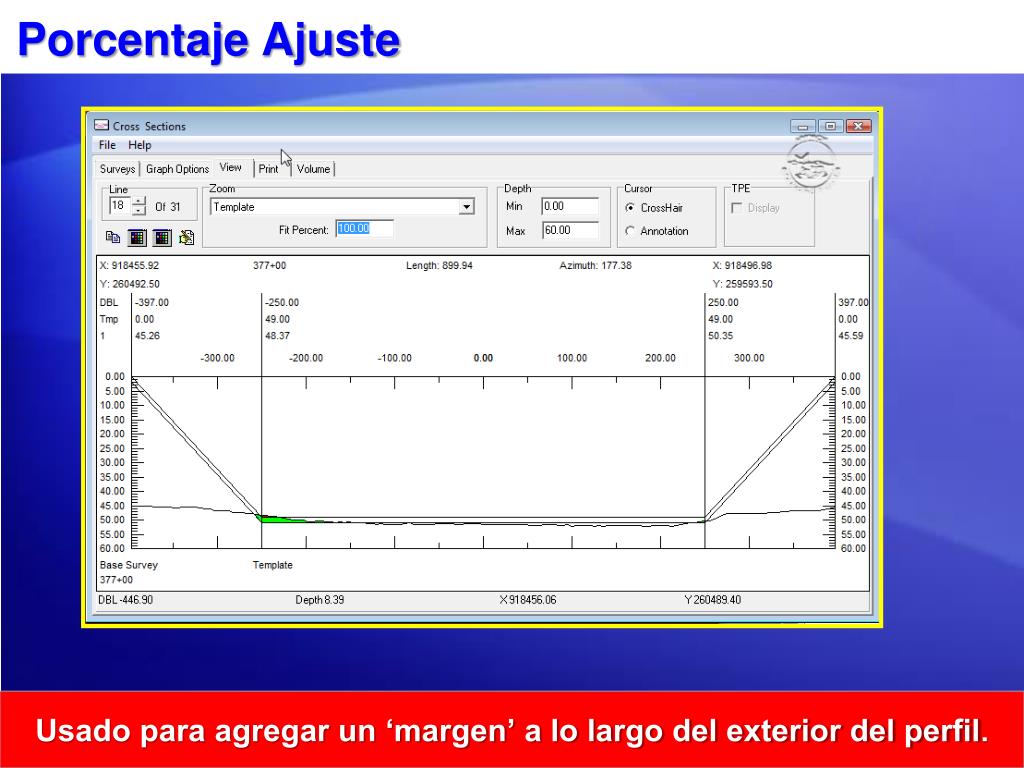

  33. Porcentaje Ajuste Usado para agregar un ‘margen’ a lo largo del exterior del perfil.

  34. Digitalizando Puntos Perfil

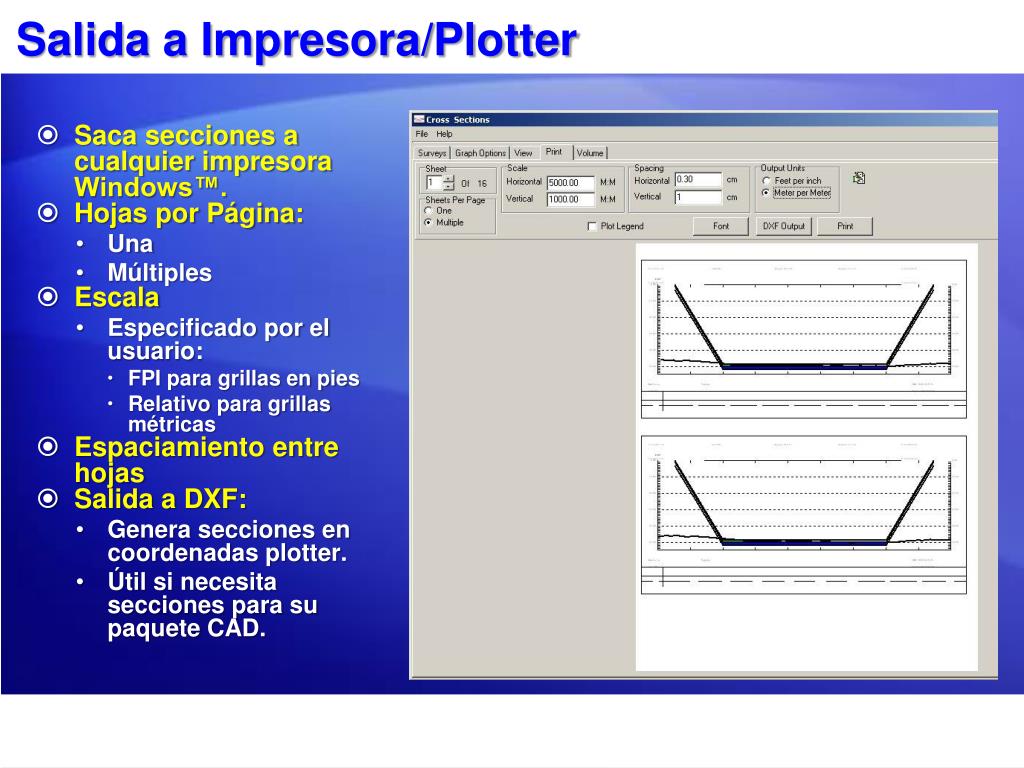

  35. Salida a Impresora/Plotter • Saca secciones a cualquier impresora Windows™. • Hojas por Página: • Una • Múltiples • Escala • Especificado por el usuario: • FPI para grillas en pies • Relativo para grillas métricas • Espaciamiento entre hojas • Salida a DXF: • Genera secciones en coordenadas plotter. • Útil si necesita secciones para su paquete CAD.

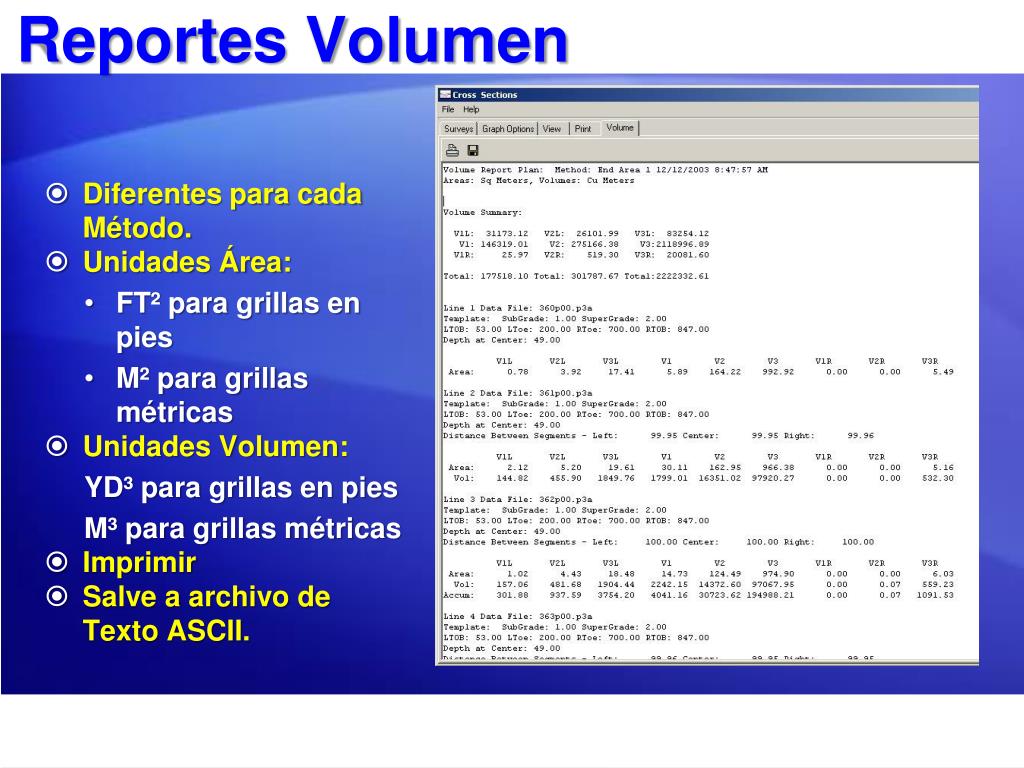

  36. ReportesVolumen • Diferentes para cada Método. • Unidades Área: • FT² para grillas en pies • M² para grillas métricas • Unidades Volumen: • YD³ para grillas en pies • M³ para grillas métricas • Imprimir • Salve a archivo de Texto ASCII.
