Presentation Transcript

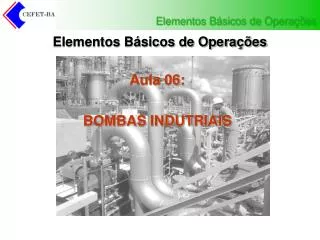

Elementos b sicos de opera es l.jpg

Elementos Básicos de Operações

Aula 06:

BOMBAS INDUTRIAIS


Bombas industriais l.jpg

BOMBAS INDUSTRIAIS


Defini o l.jpg

Definição

  • Bombas são equipamentos mecânicos destinados á transferência de líquidos de um ponto para outro com auxílio de tubulações, fornecendo-lhe um acréscimo de energia. Essa transferência ocorre em função da bomba fornecer ao liquido aumento de energia de pressão e velocidade

  • Aplicações:

    • Usos Domiciliares

    • Industria Petrolífera

    • Industria Química

    • Serviço de abastecimento d' água

    • Serviço de esgoto

    • Casas de força

    • Sistema de drenagem


Tipos de bombas l.jpg

Tipos de Bombas

Centrífugas

Alternativas

Rotativas


Comparativo l.jpg

Comparativo


Comparativo6 l.jpg

Comparativo


Bombas centr fugas bc l.jpg

Bombas Centrífugas (BC)

Todo o funcionamento da bomba se baseia na criação de um diferencial de pressão no seu interior

  • Escorvamento

  • Rotação (centrípeta)

  • Vácuo Centro

  • Crescimento da área de liq. na perif.

  • Diminuição da velocidade

  • Aumento Pressão


Constitui o da bc l.jpg

Constituição da BC


Exemplos l.jpg

Exemplos

- Bombas da linha INIBLOC são indicadas para Irrigação, sistemas de água gelada e água de condensação (ar condicionado), Saneamento, Indústrias Químicas e Petroquímicas, Papel e Celulose, Usinas de Açúcar e Destilarias.

- Bombas da linha INK são indicadas para Indústrias químicas e petroquímicas, refinarias, indústrias alimentícias, destilarias, têxteis, usinas de açúcar, nas indústrias de papel e celulose e na circulação de óleo térmicos e condensados.


Opera o das bombas l.jpg

Operação das Bombas

PARTIDA - VÁLVULA

LIMPEZA - ÁREA

SEGURANÇA PESSOAL

SEGURANÇA DO EQUIPAMENTO (ÓLEO, Q, REFIRG.)


Problemas mais comuns l.jpg

Problemas Mais Comuns

  • Corrosão

  • Ataques Químicos (interna)

  • Meio Ambiente (externa)

  • - Falta de Limpeza (interna)

  • - Cavitação


Cavita o l.jpg

Cavitação

  • Ocorre quando a pressão de sucção está abaixo da requerida pela bomba, formando bolhas de vapor nas cavidades do rotor e são transportados para a região de alta pressão ocorre vibração do equipamento e destruição.


Problemas com o acionador l.jpg

Problemas com o Acionador

Fatores externos ao acionador que provocam sobrecarga de corrente:

  • problemas mecânicos na bomba;

  • altura manométrica total muito baixa,

  • bombeando líquido demais;

  • altura manométrica total do sistema mais elevada que a de projeto da bomba;

  • rotor parcial ou totalmente obstruído;

  • viscosidade ou densidade do líquido bombeado diferente daquela para a qual a bomba foi projetada.
