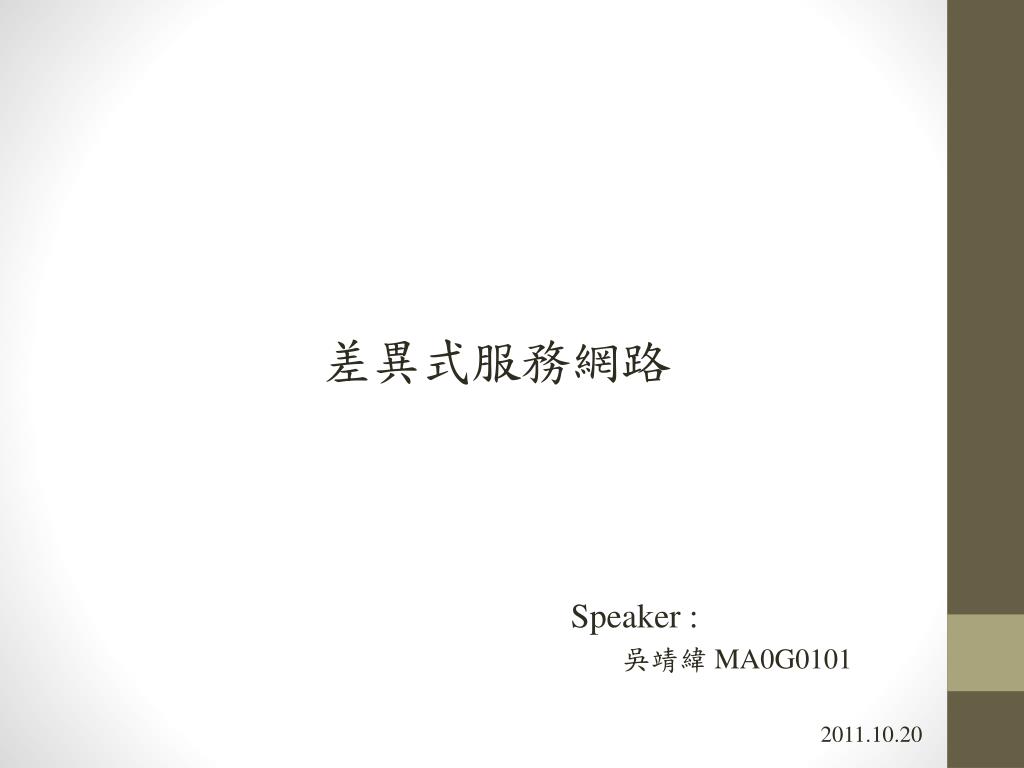

1. 差異式服務網路 Speaker : 吳靖緯 MA0G0101 2011.10.20

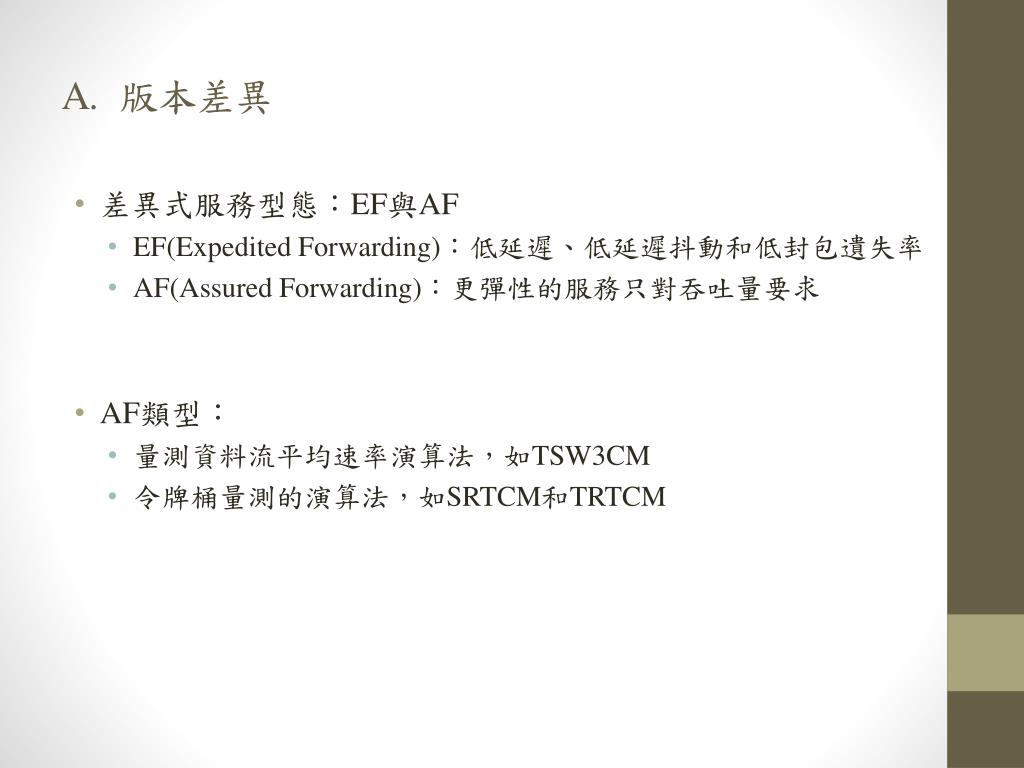

2. 版本差異 • 差異式服務型態：EF與AF • EF(Expedited Forwarding)：低延遲、低延遲抖動和低封包遺失率 • AF(Assured Forwarding)：更彈性的服務只對吞吐量要求 • AF類型： • 量測資料流平均速率演算法，如TSW3CM • 令牌桶量測的演算法，如SRTCM和TRTCM

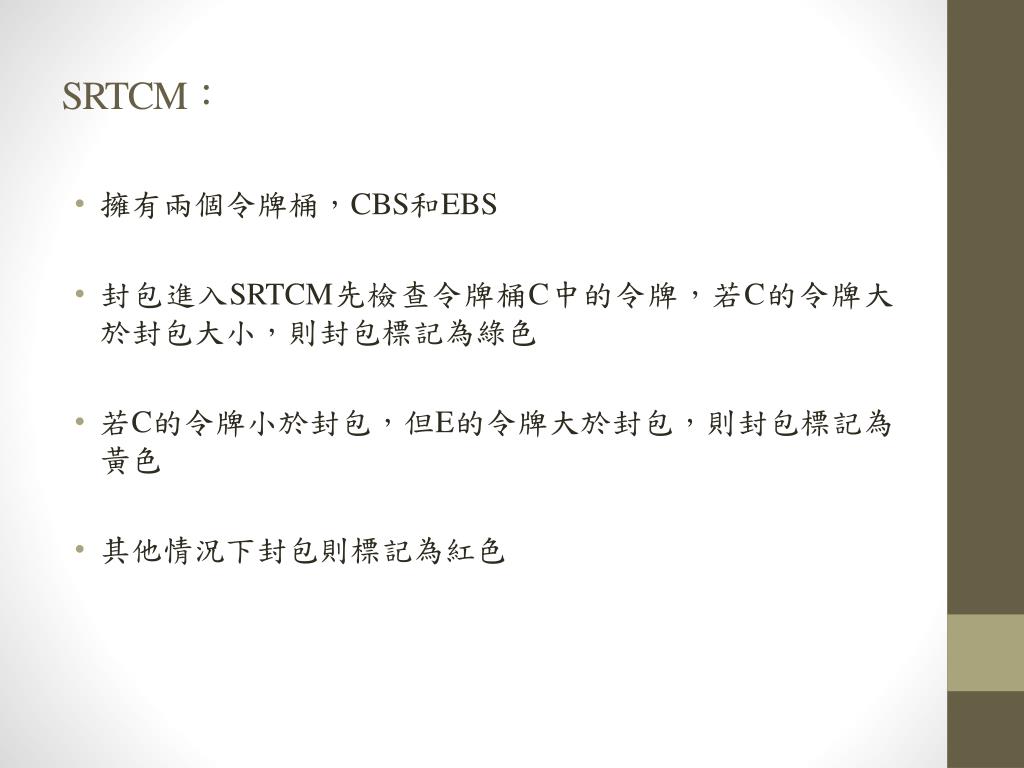

3. SRTCM： • 擁有兩個令牌桶，CBS和EBS • 封包進入SRTCM先檢查令牌桶C中的令牌，若C的令牌大於封包大小，則封包標記為綠色 • 若C的令牌小於封包，但E的令牌大於封包，則封包標記為黃色 • 其他情況下封包則標記為紅色

4. TRTCM： • 有兩個令牌桶，CBS和PBS • 封包進入TRTCM先檢查令牌桶P，若P的令牌數量小於封包大小，則標記為紅色 • P的令牌數量大於此封包，但令牌桶C的令牌小於此封包，則封包標記為黃色 • 其他狀況下封包將標記為綠色

5. 程式模擬 • 模擬的網路架構圖 10Mbps,5ms 10Mbps 5Mbps 10Mbps S1 5ms 5ms 5ms e0 core e1 dest 10Mbps,5ms S2

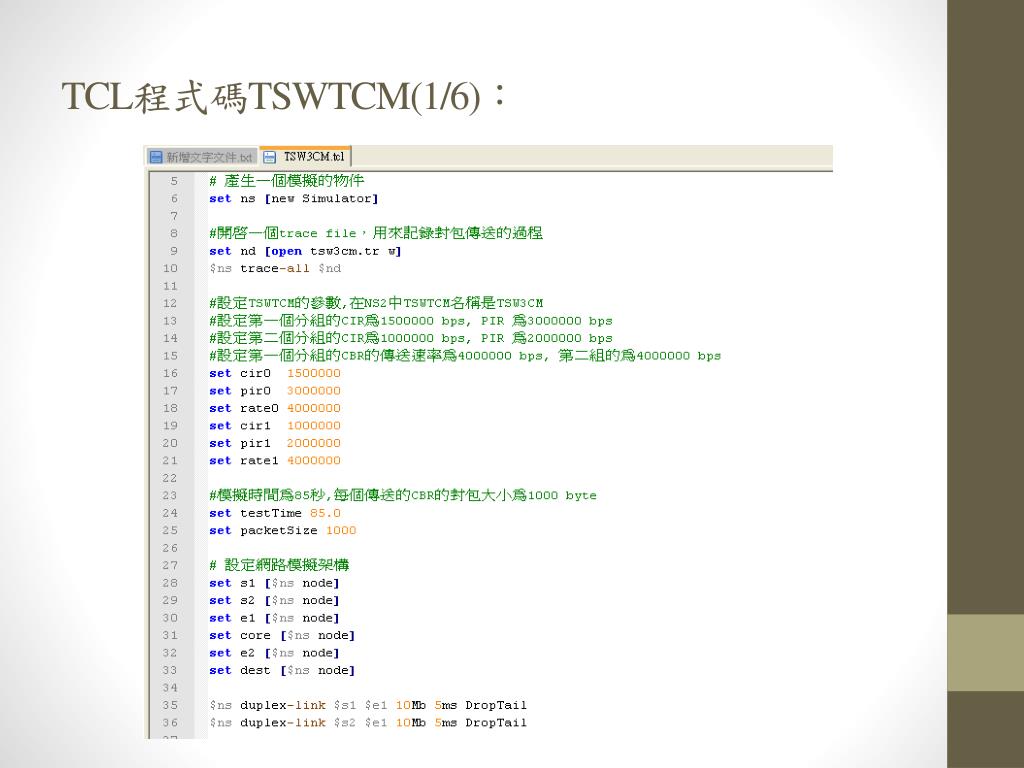

6. TCL程式碼TSWTCM(1/6)：

7. TCL程式碼TSWTCM (2/6)：

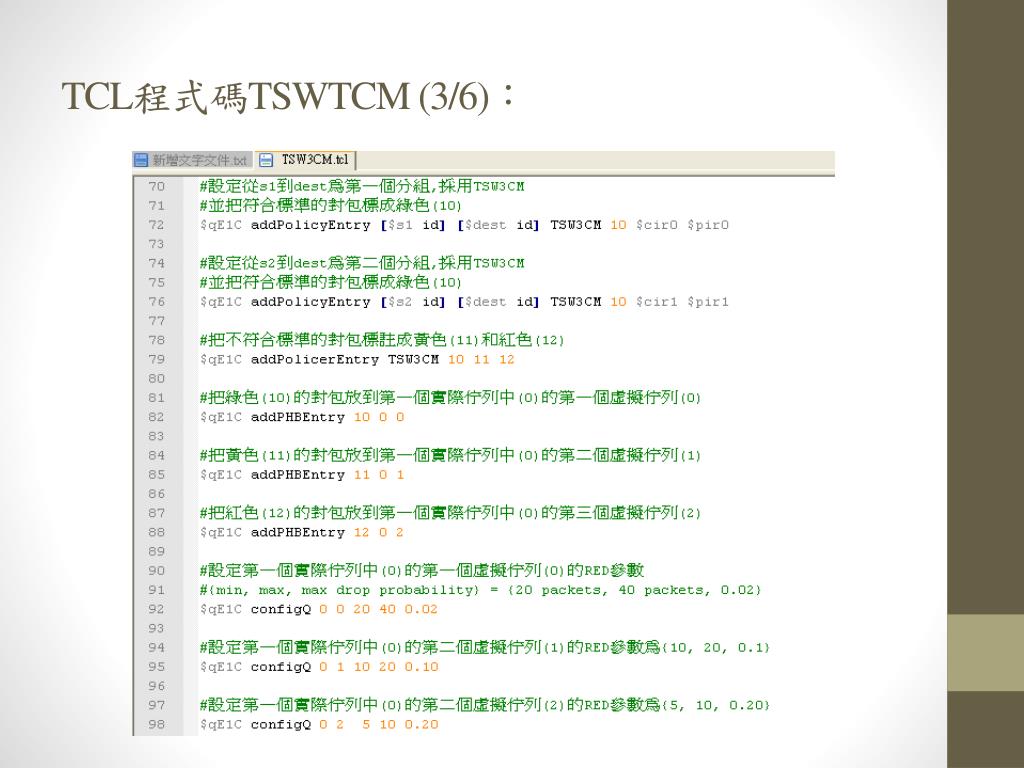

8. TCL程式碼TSWTCM (3/6)：

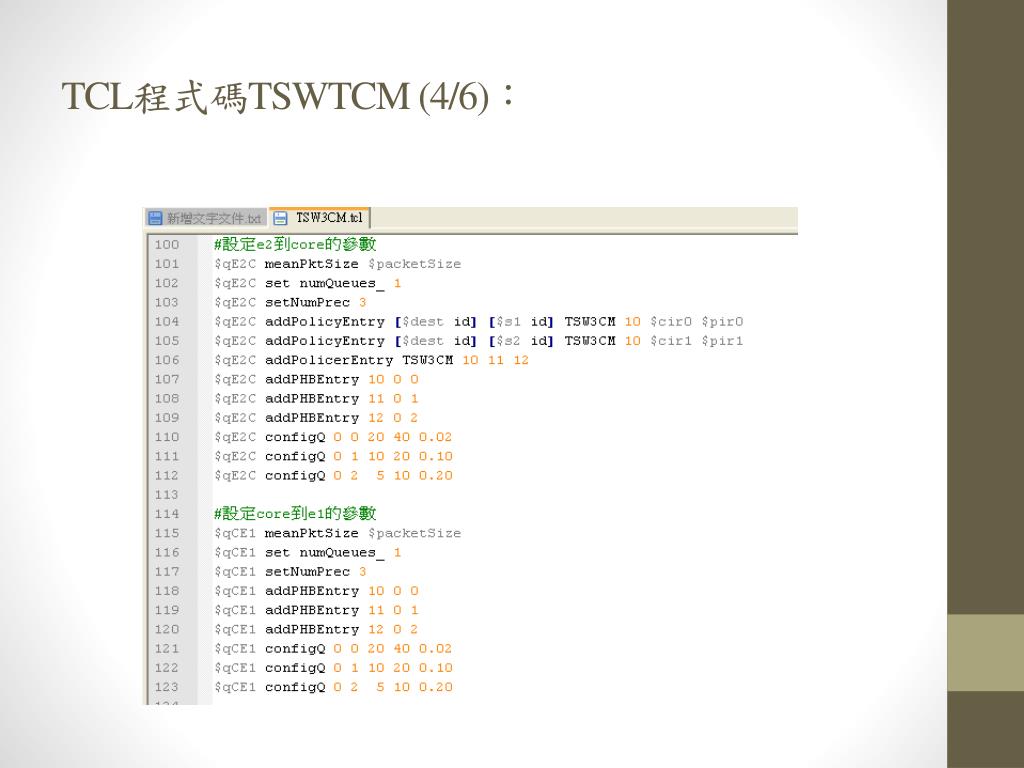

9. TCL程式碼TSWTCM (4/6)：

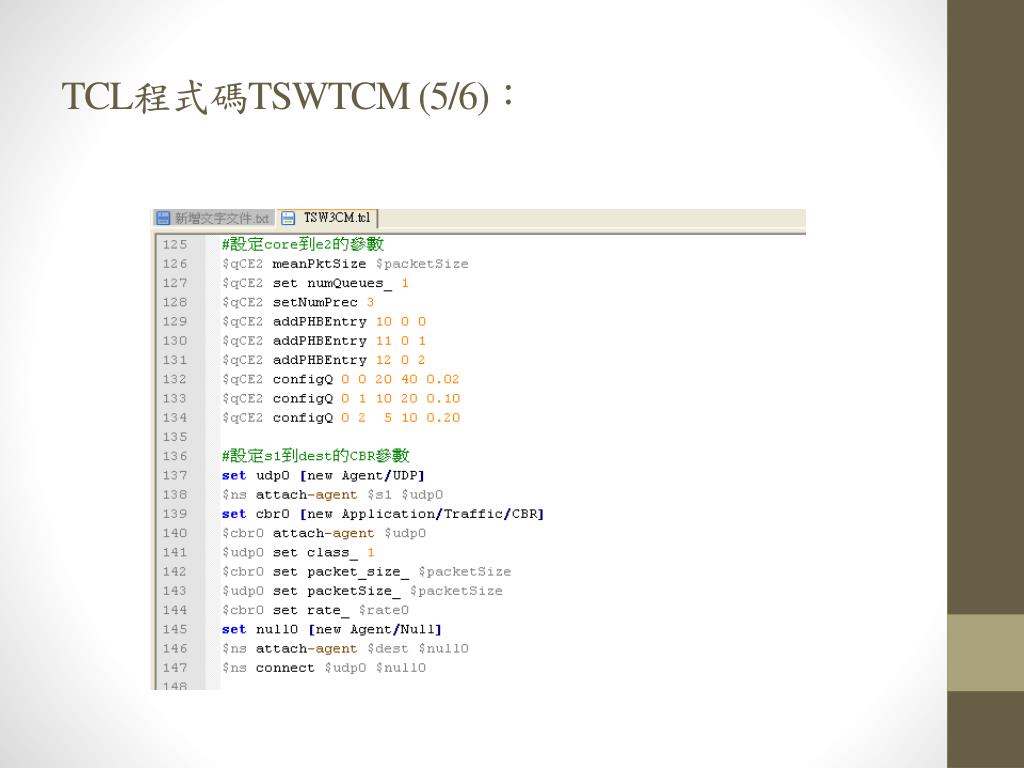

10. TCL程式碼TSWTCM (5/6)：

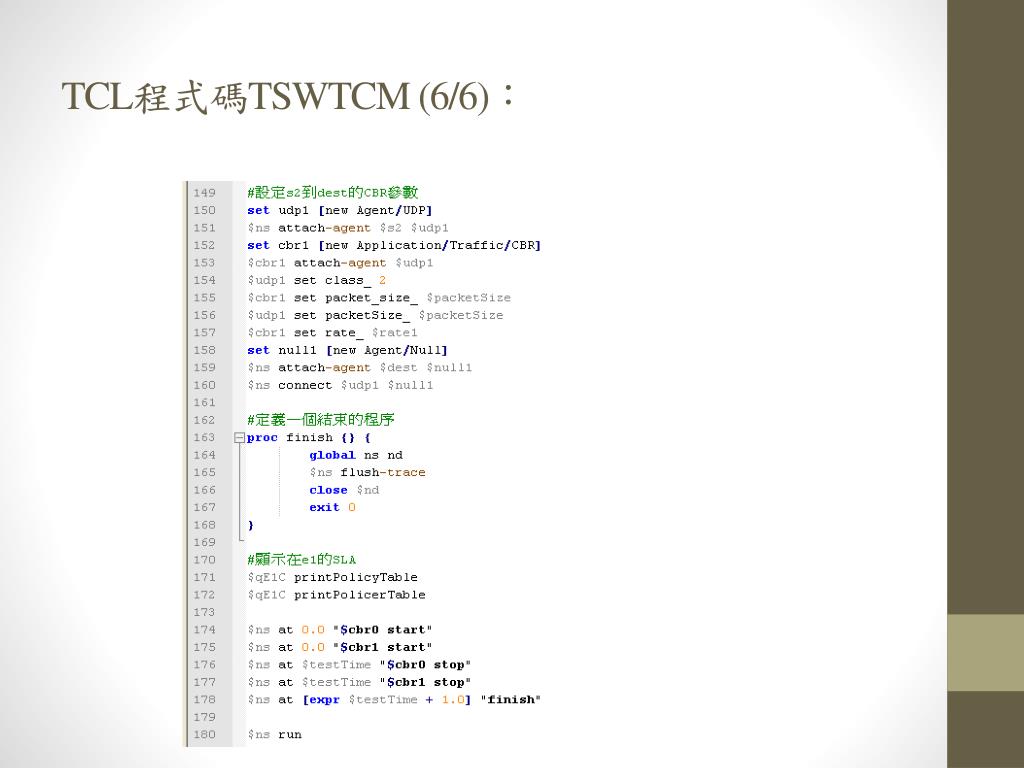

11. TCL程式碼TSWTCM (6/6)：

12. 吞吐量分析cbr0.awk(1/2)：

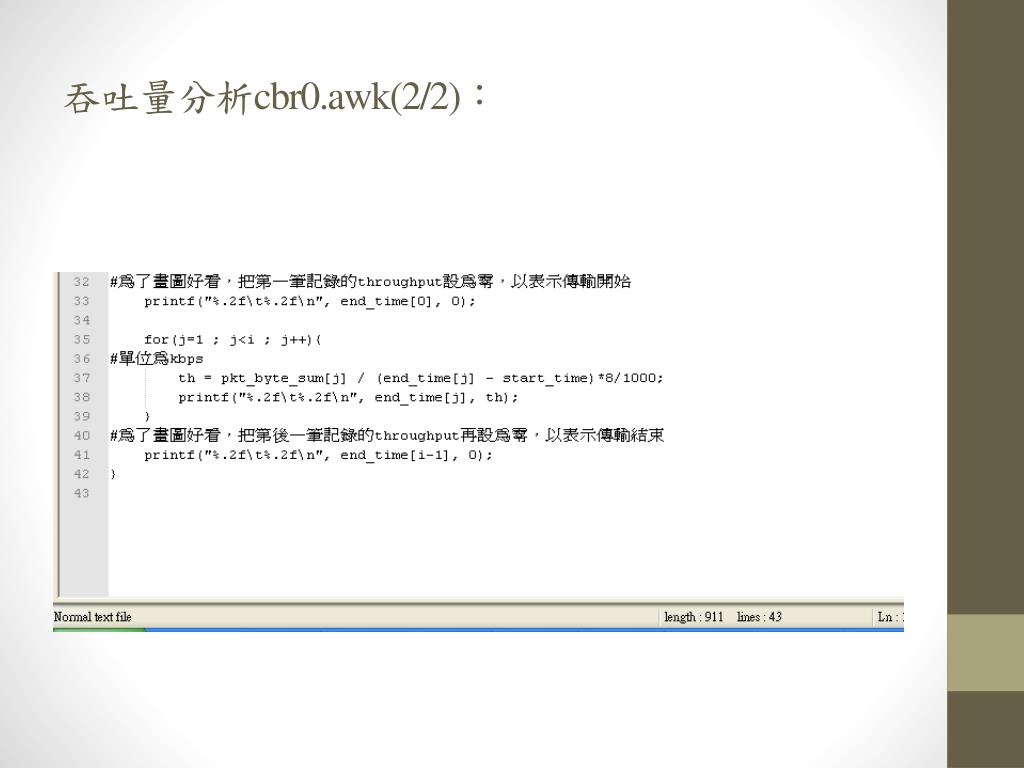

13. 吞吐量分析cbr0.awk(2/2)：

14. 吞吐量分析cbr1.awk(1/2)：

15. 吞吐量分析cbr1.awk(2/2)：

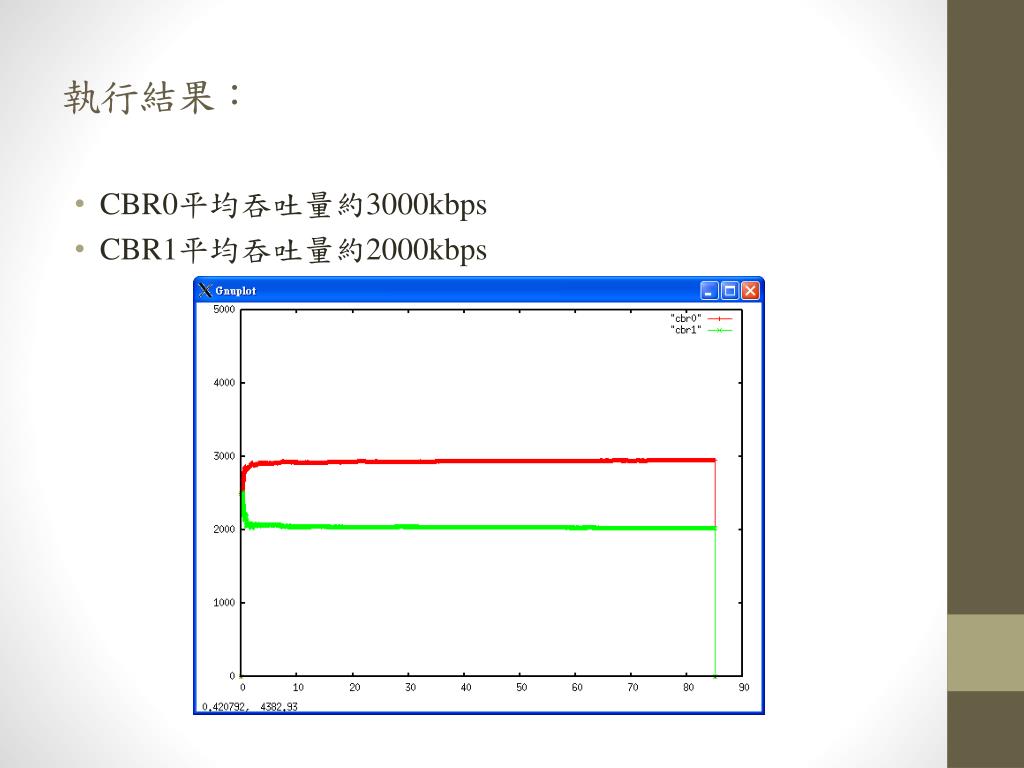

16. 執行結果： • CBR0平均吞吐量約3000kbps • CBR1平均吞吐量約2000kbps
