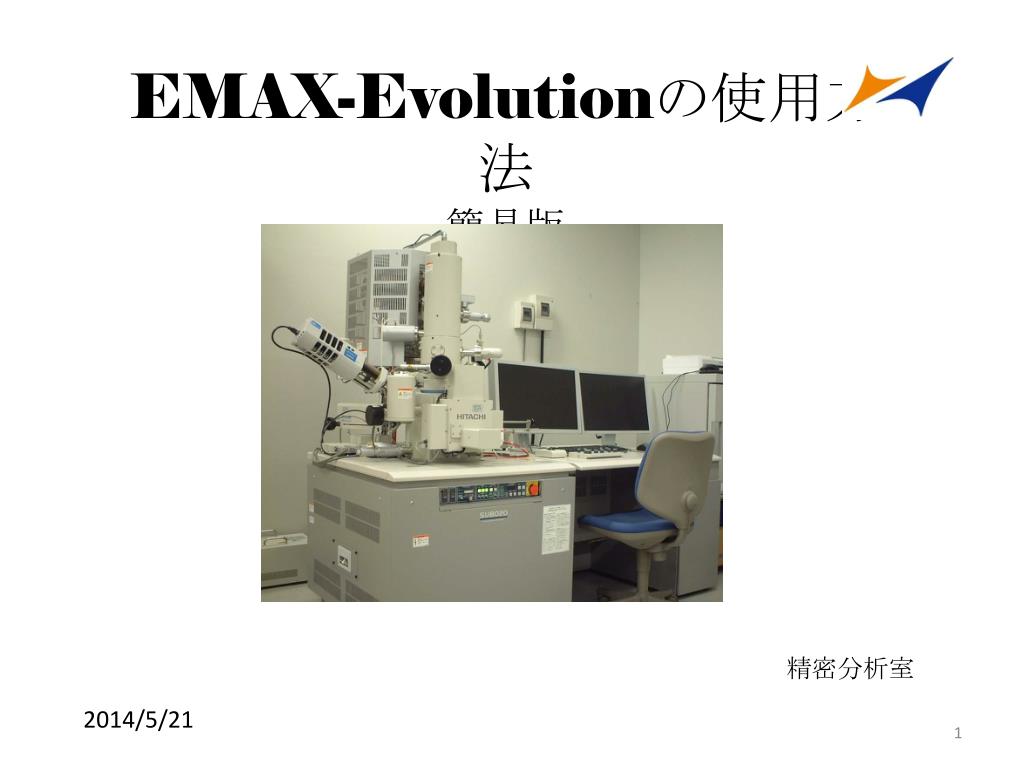

EMAX-Evolutionの使用方法簡易版

精密分析室

2014/5/21


Emax evolution

目次

起動-4

初期画面-5

検出器の挿入-6

起動の前に-3

分析方法の選択-7

マッピング-8

マップデータの収集-9

マップ作成-10

マップ像の色変更-11

定量結果の表示-12

マッピングライン系列の変更-13

分析結果を確認したいとき-14

データの保存方法-15

終わり方-16


Emax evolution

起動の前に

目的のSEM像を出しておき

SEMのWD Zを15.0mmにする

目次に戻る


Emax evolution

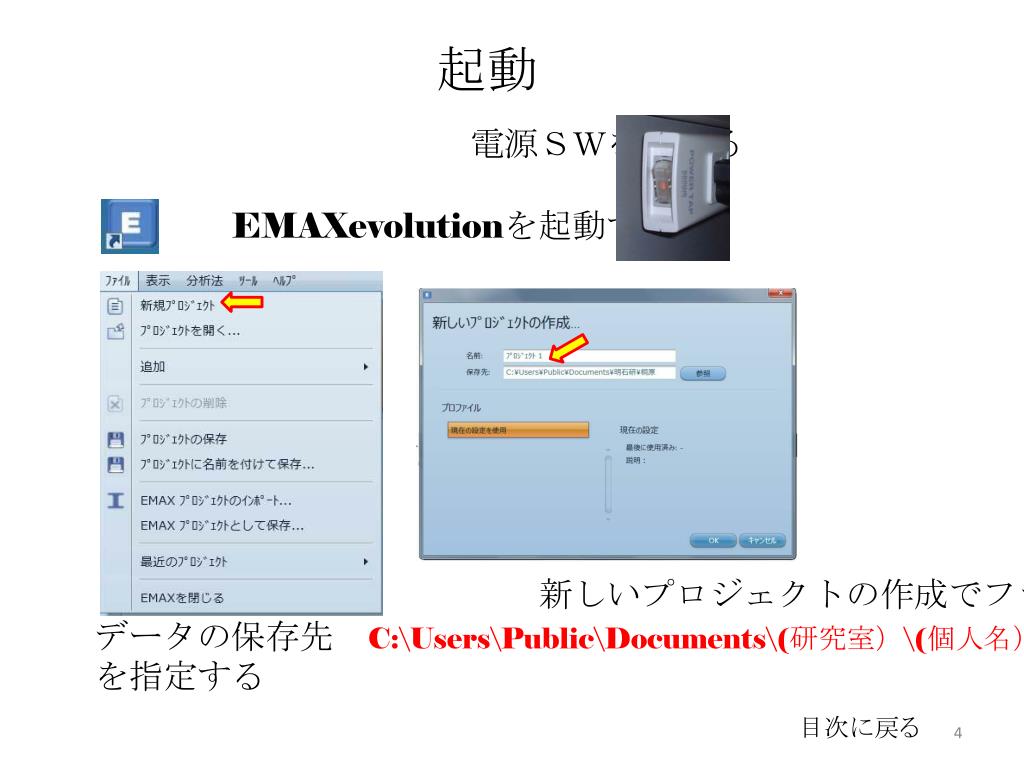

起動

           電源SWを入れる

EMAXevolutionを起動する

新しいプロジェクトの作成でファイル名

データの保存先 C:\Users\Public\Documents\(研究室)\(個人名)

を指定する

目次に戻る


Emax evolution

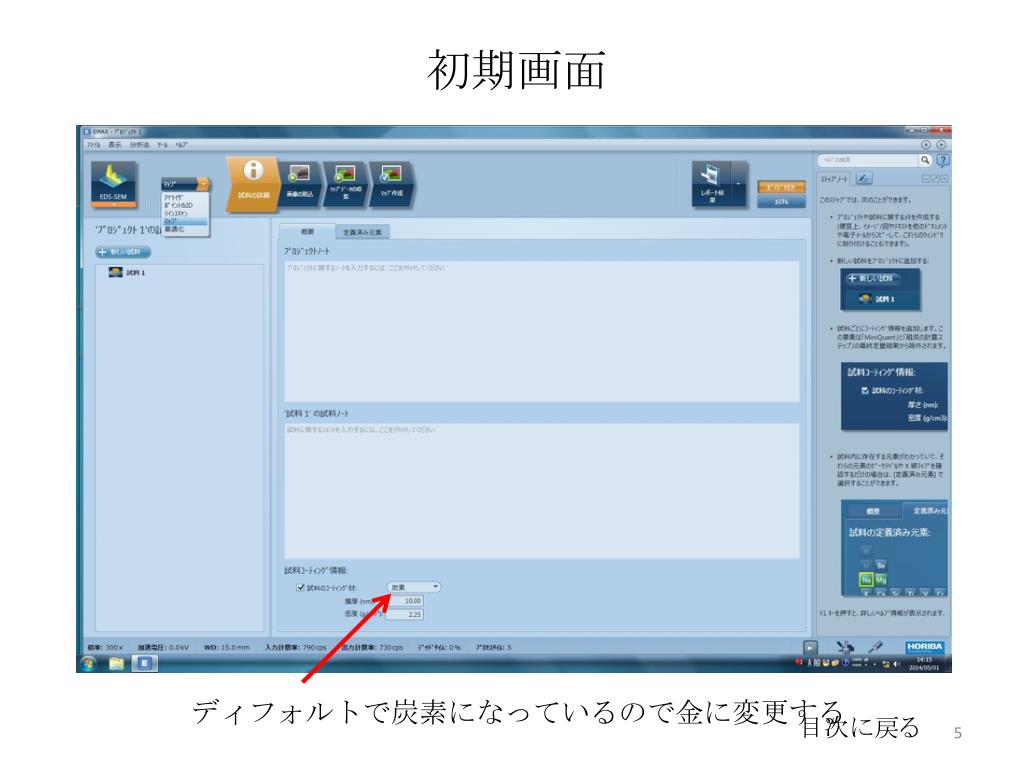

初期画面

ディフォルトで炭素になっているので金に変更する

目次に戻る


Emax evolution

検出器の挿入

ここをクリック

測定位置にする

目次に戻る


Emax evolution

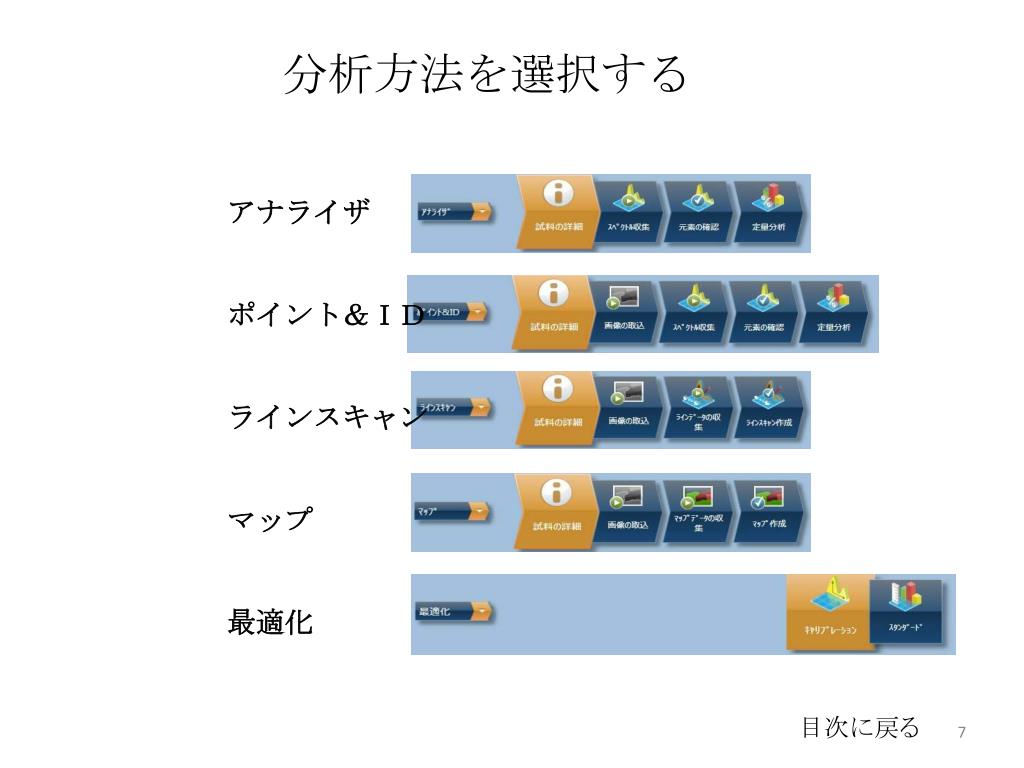

分析方法を選択する

アナライザ

ポイント&ID

ラインスキャン

マップ

最適化

目次に戻る


Emax evolution

マッピングをするとき

画像の取り込みを選択し 開始をクリックすると画像が取り込まれる

目次に戻る


Emax evolution

マップデータの収集

開始でマッピングが始まる 適当なところで停止

目次に戻る


Emax evolution

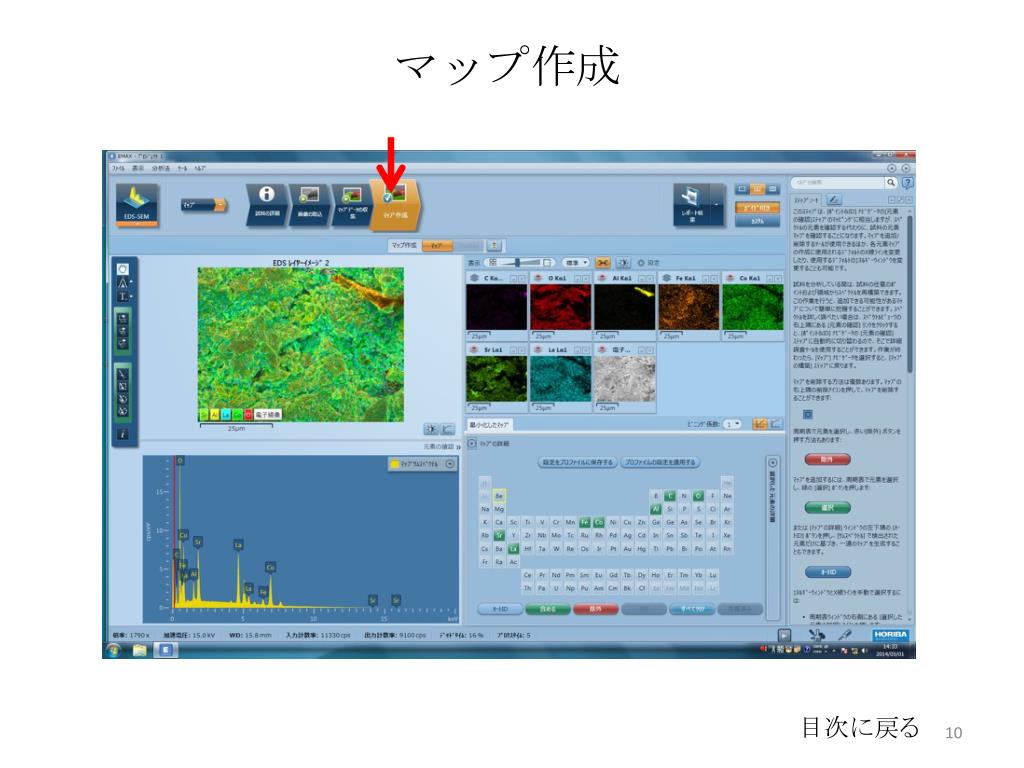

マップ作成

目次に戻る


Emax evolution

マップ像の色変更

マップ像の大きさ

が変わる

色を選択

目次に戻る


Emax evolution

マッピングライン系列の変更

周期律表で選択した元素の詳細をクリックする

ライン系列を選ぶ

目次に戻る


Emax evolution

定量結果の表示

アナライザ

ポイント&ID

ラインスキャン

マップ

最適化

目次に戻る


Emax evolution

分析結果を確認したいとき

データビューより目的の分析領域をクリックすると

結果が表示される

もし表示されないときは

表示/データビューにチェックする

目次に戻る


Emax evolution

データの保存方法

レポートテンプレートを表示させる

分類から選択

WARDファイルの見本が表示される

目次に戻る


Emax evolution

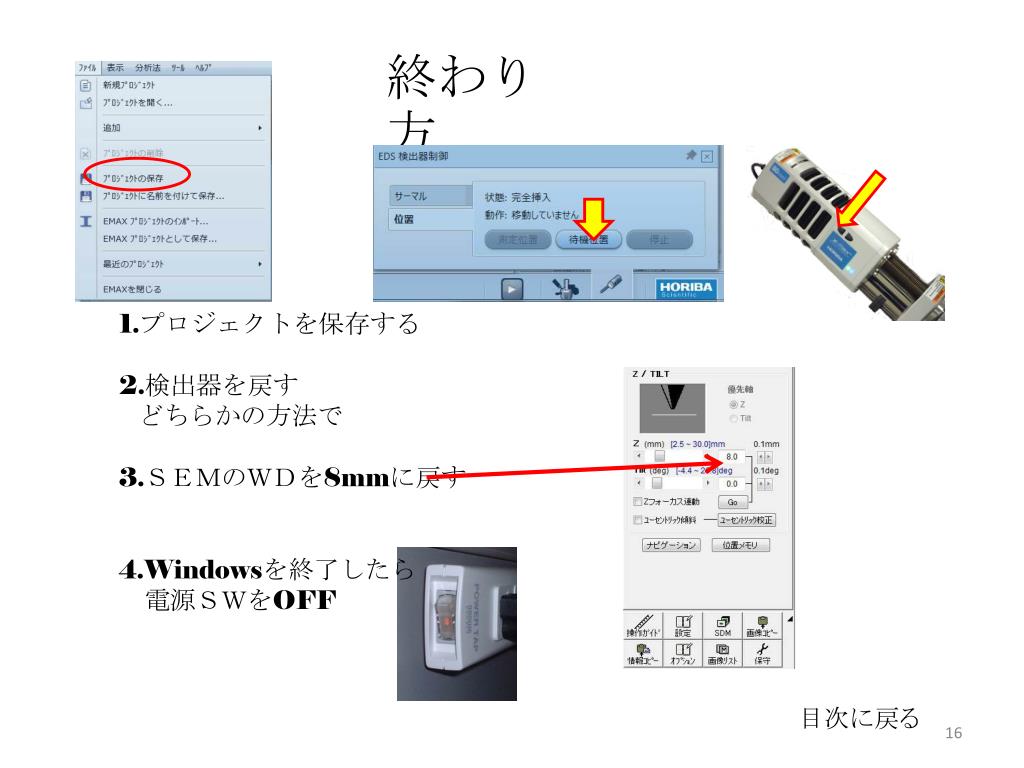

終わり方

1.プロジェクトを保存する

2.検出器を戻す

どちらかの方法で

3.SEMのWDを8mmに戻す

4.Windowsを終了したら

電源SWをOFF

目次に戻る


Emax evolution

用語集

エスケープピーク処理

 エスケープピークとは検出器に入射したX線がある定まった確率で1.74eVだけ低く検出されるピークです。正しい特性X線ピーク強度を求めるためには、エスケープピークを除いた後、本来のエネルギー位置(1.74eVエネルギーの高いところ)に加える必要がある

ピーク分離

 特性X線の重なりを分離する処理「オーバーラップファクタ法」と「リファレンススペクトル法」がある

ストイキオメトリ

 試料が酸化物や窒化物などの化合物である場合に設定します。ストイキオメトリで分析する元素と他の元素の化合比を「化学式の変更」から設定します。

バックグラウンド減算

 正しい特性X線ピークの強度を求めるためには、バックグラウンドの成分の減算を「クレイマー法」を用いて行います

ZAF補正計算

 スペクトル処理で求めた各元素の特性X線強度を補正計算して濃度を求める処理で、「スタンダード法」と「スタンダード・レス」法があります

デッドタイム

 検出器の不感時間、検出器に信号が入って処理する時間がかかるため数え落としが生じる。X線の計数率が高くなるとデッドドタイムが大きくなる

コンタミネーション

 電子線を当てることによって鏡体中の炭化水素系の残量ガスが観察面に付着し汚れとなって見える

エミッション電流

 電子銃から放出される電子電流この一部が絞りを通ってプローブ電流になる

ガンマ補正

 画像信号の増幅器では、入力信号と出力信号は直線関係にある。これを曲線にすることで画像の明るい部分を抑えながら暗

 い部分を増幅したり、暗い部分を抑え ながら明るい部分を増幅することができる。これをガンマ補正と言う。


Emax evolution

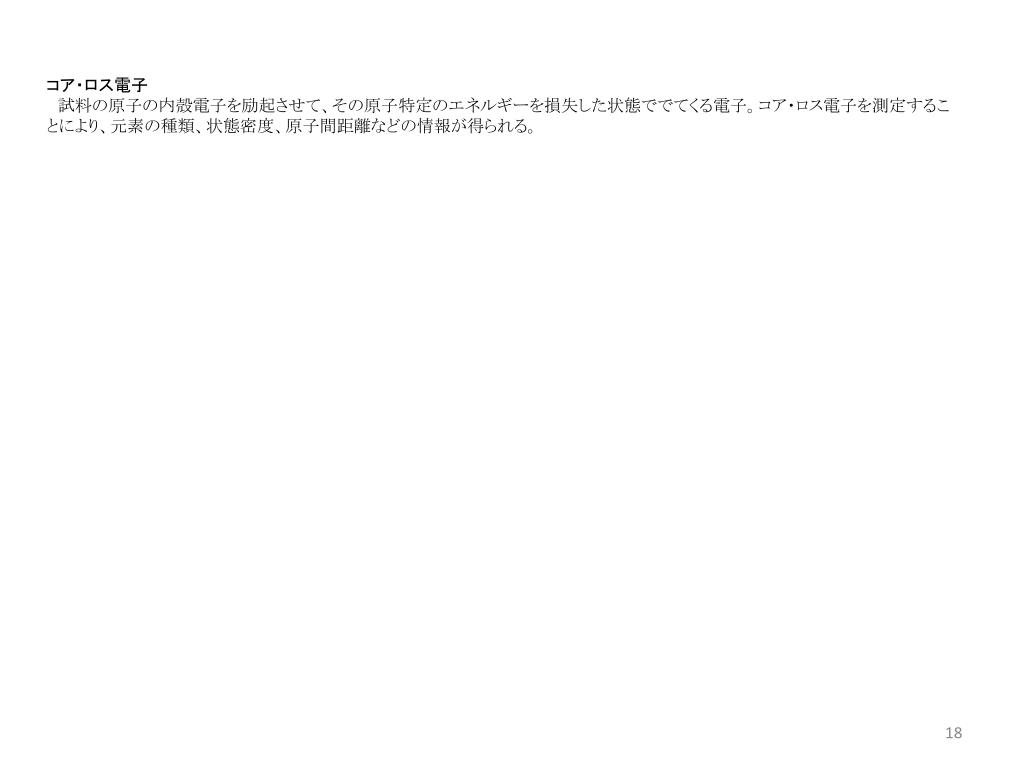

コア・ロス電子

 試料の原子の内殻電子を励起させて、その原子特定のエネルギーを損失した状態ででてくる電子。コア・ロス電子を測定するこ

とにより、元素の種類、状態密度、原子間距離などの情報が得られる。
