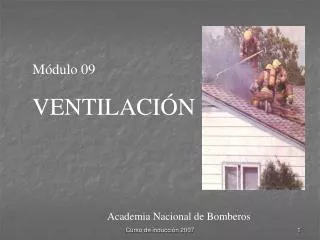

1. Módulo 09 VENTILACIÓN Academia Nacional de Bomberos Curso de inducción 2007

2. Objetivos de CapacitaciónLección 1 Al finalizar esta lección el participante será capaz de: • Definir el término ventilación • Citar los principios de ventilación • Explicar la importancia de la ventilación • Mencionar los 5 objetivos básicos de la ventilación Curso de inducción 2007

3. Definición Remoción sistemática de aire y gases calientes de una estructura, seguida por la sustitución de aire fresco, que facilita otras prioridades en el combate contra incendios. Curso de inducción 2007

4. Principios de ventilación • En la primera etapa del incendio, el calor aumenta y genera una columna de gases calientes. • Los gases calientes se propagan hacia las partes altas y se acumulan en el techo. • Se esparcen hasta llegar a las paredes del recinto. • La profundidad de la capa de gases incrementa. Curso de inducción 2007

5. Principios de ventilación Conforme se desarrolla la columna de humo, inicia una succión de aire desde los alrededores hacia la base del fuego, que da como resultado la formación de una capa de gases definida por el plano neutro. Curso de inducción 2007

6. Plano neutro Línea divisoria entre la concentración de la masa de humo y los gases calientes con el aire fresco Curso de inducción 2007

7. Importancia de la ventilación • Aumenta la probabilidad de vida para las víctimas • Aumenta la visibilidad • Disminuye la posibilidad que se presente un flashover o backdraft Curso de inducción 2007

8. Objetivos básicos de la ventilación • Apoyo a las operaciones de rescate • Acelera el ataque y la extinción del incendio • Reduce los daños a la propiedad • Reduce la formación de hongos de humo • Reduce el riesgo de fenómenos como el flashover y backdraft Curso de inducción 2007

9. Objetivos de CapacitaciónLección 2 Al finalizar esta lección el participante será capaz de: • Explicar los 2 tipos de ventilación • Explicar los 3 métodos de ventilación (ventajas y desventajas) • Mencionar 4 precauciones para ventilar edificios altos, sótanos y techos especiales. Curso de inducción 2007

10. Tipos de ventilación • Ventilación vertical • Se realiza en el punto más alto de la construcción, aprovecha el efecto de chimenea. • Ventilación horizontal • Se realiza en el nivel del fuego, aprovechando las aperturas del edificio como puertas y ventanas Curso de inducción 2007

11. Métodos de ventilación • Ventilación natural • Ventilación mecánica • Ventilación hidráulica Curso de inducción 2007

12. Ventilación natural Aprovecha las corrientes de aire natural. Curso de inducción 2007

13. Ventilación natural • Ventajas • Aprovecha las corrientes de aire natural • No requiere de aparatos mecánicos para realizarla • Se puede realizar durante el ingreso y acceso del fuego • Se utiliza las aberturas del edificio como puertas y ventanas Curso de inducción 2007

14. Ventilación natural • Desventajas • Si la corriente de aire es limitada, el proceso es diferente • En estructuras grandes y complejas es poco efectiva • Poco controlada Curso de inducción 2007

15. Ventilación mecánica Se realiza inyectando aire (presión positiva) o extrayendo (presión negativa) por medios mecánicos. Reduce el daño por humo y acelera el proceso de remoción de los gases Curso de inducción 2007

16. Ventilación mecánica • Ventajas • Se utilizan las aberturas del edificio • Los equipos mecánicos desplazan los productos de la combustión en forma rápida • Se necesita poco personal para realizarla • Se acelera el proceso de búsqueda de víctimas y localización del fuego • Reduce los daños causados por el humo • Se puede realizar por inyección de aire o por extracción de humo. Curso de inducción 2007

17. Ventilación mecánica • Desventajas • Se necesita fuentes de generación de electricidad para los extractores de humo • Los motores de los equipos de combustión interna se apagan en ausencia de oxígeno • En las atmósferas explosivas los equipos con motores de combustión interna pueden ser una fuente de ignición • La inyección inadecuada de aire en grandes cantidades puede causar que el fuego se propague por el resto de la estructura Curso de inducción 2007

18. Ventilación hidráulica Se realiza utilizando chorros de neblina desde el interior de la estructura. Curso de inducción 2007

19. Ventilación hidráulica • Ventajas • Provee al bombero de una cortina de agua protectora • Gran capacidad para mover volumen de humo Curso de inducción 2007

20. Ventilación hidráulica • Desventajas • Se requiere que el bombero permanezca dentro de la estructura • Se requiere que se utilice un pitón para neblina • Puede que se cause daños por agua • Puede contribuir a la disminución del suministro de la fuente de agua • Requiere de técnicas especiales • Requiere mayor capacitación y práctica Curso de inducción 2007

21. Ventilación en edificios altos • Factores presentes en la ventilación • Distancia del nivel del suelo al techo • Cantidad de las aperturas • Ducto de las escaleras y el elevador • Ocupación y ocupantes • Sistemas de control ambiental • Condiciones climáticas • Planificación preincendio • Recurso de personal Curso de inducción 2007

22. Ventilación en edificios altos El flujo de aire no debe ser interrumpido en los corredores de ventilación (no abrir puertas) Incorrecto Correcto Curso de inducción 2007

23. Ventilación en sótanos • Se debe de realizar antes de ingresar • Un ventilador eléctrico es el mejor equipo de ventilación • Las escaleras y huecos para elevadores se pueden utilizar para evacuar el humo y calor • Se pueden realizar agujeros en el suelo a la altura de la calle, cerca de la puerta y usar extractores de humo Curso de inducción 2007

24. Ventilación en sótanos Cuando se utilice un ventilador en un espacio confinado se debe considerar • No ingresar al área sin monitorear la atmósfera • Limpiar el área, utilizando ventiladores • Ningún ventilador es a prueba de explosión Curso de inducción 2007

25. Ventilación en techos • La ventilación en un techo puede ser • Ofensiva • Se abre encima del incendio tanto como sea posible • Defensiva • Apertura horizontal de una pared a otra, se utiliza para cambiar el desplazamiento del humo de horizontal a vertical. Curso de inducción 2007

26. Condiciones inseguras en un techo • Asfalto fundido • Algunos techos son impermeabilizados con asfalto o brea • Techo esponjoso • Techo normalmente sólido que rebota cuando se camina sobre él • Humo y fuego que sale del techo Curso de inducción 2007

27. Techos especiales Techos inclinados Techos planos Techos en forma de arcos Curso de inducción 2007

28. Objetivos de CapacitaciónLección 3 Al finalizar esta lección el participante será capaz de: • Mencionar 10 normas de seguridad para realizar una ventilación • Indicar el uso correcto del extractor • Indicar el uso correcto del soplador Curso de inducción 2007

29. Reglas de seguridad • Verificar la estabilidad antes de caminar por un área determinada • Valorar el techo • Observar si hay obstrucciones o exceso de peso en el techo • Probar el techo con una herramienta • Observar la dirección del viento Curso de inducción 2007

30. Reglas de seguridad (continuación) • Trabajar en el techo con en viento por la espalda o de lado • Trabajar mínimo 2 bomberos • Mantener al menos 2 rutas de escape • Utilizar huecos de inspección antes de hacer cortes grandes • Al hacer la apertura, no cortar los soportes principales Curso de inducción 2007

31. Reglas de seguridad (continuación) • Si es posible utilizar las aperturas naturales del techo • Utilizar una escalera sobre el techo para distribuir el peso en un área mayor • Iniciar los trabajos en un área segura • Verificar constantemente las condiciones del techo • Utilizar equipo de protección completo incluyendo ARAC Curso de inducción 2007

32. Reglas de seguridad (continuación) • Abandonar el techo una vez finalizado el trabajo • Al realizar aperturas no cortar los principales apoyos de la estructura • Tener cuidado al realizar aperturas, ya que podrían haber cables eléctricos • Encender las herramientas eléctricas en el suelo (probarlas) Curso de inducción 2007

33. Reglas de seguridad (continuación) • Las herramientas eléctricas deben estar apagadas antes de llevarlas al techo • Utilizar aberturas naturales de la estructura, puertas y ventanas. Curso de inducción 2007

34. Uso adecuado de extractores • Cubrir cualquier área abierta alrededor del extractor • Deben colocarse en la misma dirección del viento • Se pueden utilizar un eyector para introducir aire al otro lado del edificio • No abrir puertas ni ventanas cerca del extractor Curso de inducción 2007

35. Uso adecuado de extractores • En atmósferas explosivas utilizar motores y conexiones eléctricas a prueba de explosión • Transportarlos apagados • Asegurarse que nadie se encuentre cerca de las cuchillas y que no hay objetos que puedan ser absorbidos Curso de inducción 2007

36. Uso adecuado de eyectores • Ubicar el eyector en una parte baja de la estructura • El cono de aire del eyector cubra toda la abertura, sino se pueden utilizar más eyectores Curso de inducción 2007

37. FIN Inducción 2007 Academia Nacional de Bomberos Curso de inducción 2007
