Presentation Transcript

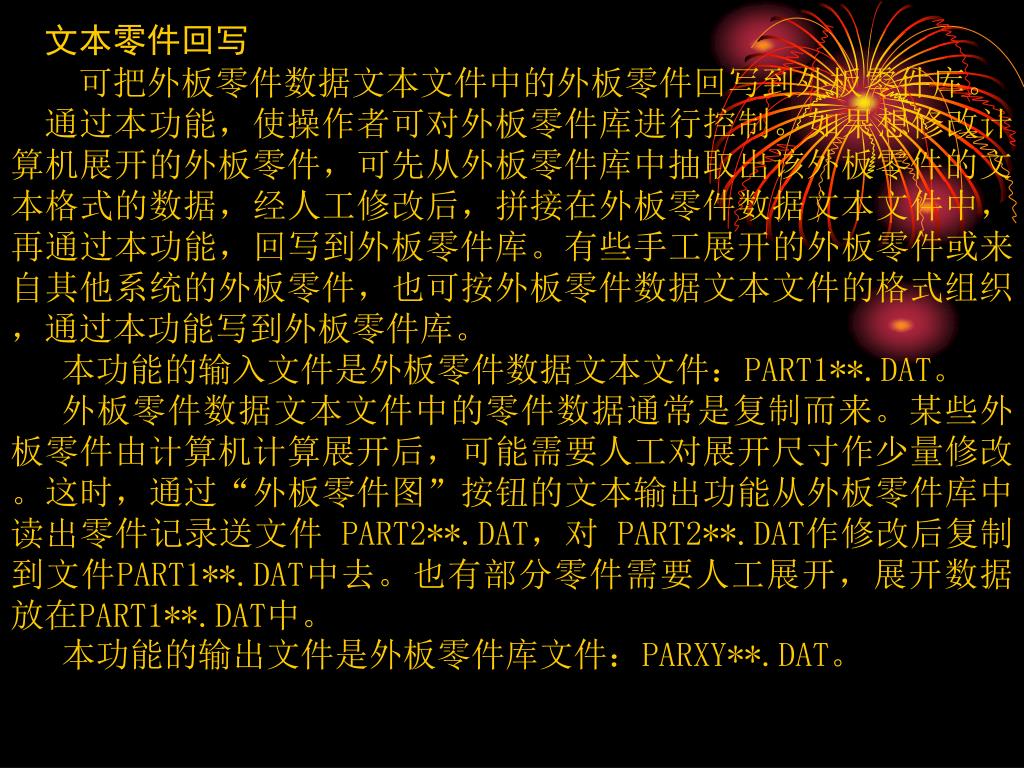

  1. 文本零件回写 可把外板零件数据文本文件中的外板零件回写到外板零件库。 通过本功能,使操作者可对外板零件库进行控制。如果想修改计算机展开的外板零件,可先从外板零件库中抽取出该外板零件的文本格式的数据,经人工修改后,拼接在外板零件数据文本文件中,再通过本功能,回写到外板零件库。有些手工展开的外板零件或来自其他系统的外板零件,也可按外板零件数据文本文件的格式组织,通过本功能写到外板零件库。 本功能的输入文件是外板零件数据文本文件:PART1**.DAT。 外板零件数据文本文件中的零件数据通常是复制而来。某些外板零件由计算机计算展开后,可能需要人工对展开尺寸作少量修改。这时,通过“外板零件图”按钮的文本输出功能从外板零件库中读出零件记录送文件 PART2**.DAT,对 PART2**.DAT作修改后复制到文件PART1**.DAT中去。也有部分零件需要人工展开,展开数据放在PART1**.DAT中。 本功能的输出文件是外板零件库文件:PARXY**.DAT。

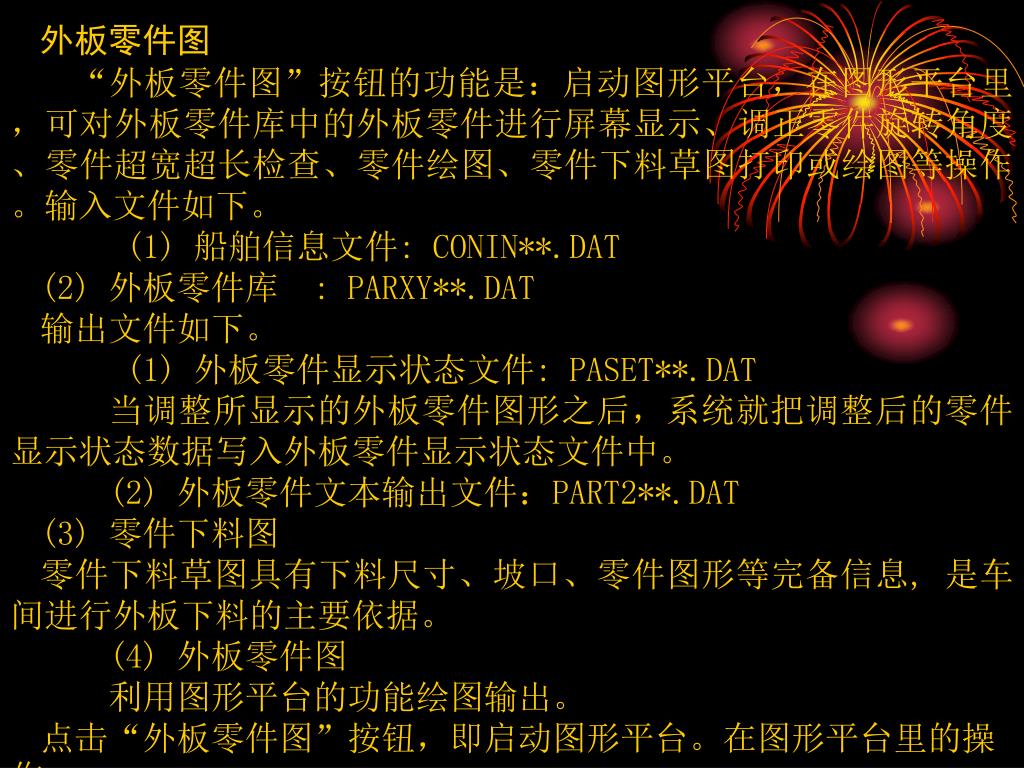

  2. 外板零件图 “外板零件图”按钮的功能是:启动图形平台,在图形平台里,可对外板零件库中的外板零件进行屏幕显示、调正零件旋转角度、零件超宽超长检查、零件绘图、零件下料草图打印或绘图等操作。输入文件如下。 (1) 船舶信息文件: CONIN**.DAT (2) 外板零件库 : PARXY**.DAT 输出文件如下。 (1) 外板零件显示状态文件: PASET**.DAT 当调整所显示的外板零件图形之后,系统就把调整后的零件显示状态数据写入外板零件显示状态文件中。 (2) 外板零件文本输出文件:PART2**.DAT (3) 零件下料图 零件下料草图具有下料尺寸、坡口、零件图形等完备信息, 是车间进行外板下料的主要依据。 (4) 外板零件图 利用图形平台的功能绘图输出。 点击“外板零件图”按钮,即启动图形平台。在图形平台里的操作。

  3. 外板零件清单 “外板零件清单”按钮的功能是:生成外板零件清单文件;联机打印。 输入文件: 船舶信息文件( CONIN**.DAT)、外板零件库(PARXY**.DAT)。 输出文件:外板零件清单文件(SGPR**.DAT)。 点击“外板零件清单”按钮,即弹出分段名选择对话框供操作者选择想要列在外板零件清单中的外板零件所属的分段名。在选中了若干个分段名后,系统即生成列有所选分段的外板零件的外板零件清单文件。如果这时已选中了“联机打印”,则联机打印出外板零件清单。

  4. 活络样板调节表 活络样板用于外板零件的弯曲加工。用活络样板控制外板零件的弯曲加工时,外板零件平放地面(基面),各活络样板垂直于基面安放,样板上两点与外板上各肋骨位置下旁点和上旁点相合,各样板中心杆位于同一平面,杆上标志点成一直线。用活络样板控制外板零件的弯曲加工,省时省料,操作方便,控制精度高。 本功能对无折角点的K行板和普通板计算活络样板,生成外板弯曲加工所用的活络样板调节数据表,并提供零件纵向曲度、冷工火工等一些相关信息。平板零件不计算活络样板。 活络样板不适用于以下零件: 甲板带圆角的舷顶弧列板、轴包板零件、艏、艉柱处必须用样箱加工的零件、舭部先拼板后加工的零件。 输入文件:船舶信息文件(CONIN**.DAT)、肋骨型线文件(FRAME**.DAT)、肋位座标文件(CHARP**.DAT)、柱缝线文件(POST2**.DAT)、纵缝线文件( LESA2**.DAT)、外板描述文件( EXPAN**.DAT)、外板零件库(PARXY**.DAT)。 输出文件:活络样板调节表文件(SGDY**.DAT)、外板零件库(PARXY**.DAT)。

  5. 外板弯曲加工样板图 对超出活络样板调节范围的外板零件,生成外板弯曲加工所用的样板图绘图文件。 输入文件:船舶信息文件(CONIN**.DAT)、肋骨型线文件(FRAME**.DAT)、肋位座标文件(CHARP**.DAT)、柱缝线文件(POST2**.DAT)、纵缝线文件( LESA2**.DAT)、外板描述文件( EXPAN**.DAT)、外板零件库(PARXY**.DAT)。 输出文件:样板图绘图文件(<分段名>-<件号>.HDG)、 外板零件库(PARXY**.DAT)。 活络样板计算程序根据外板零件的纵向曲度确定零件的冷工火工加工信息, 把它拼入零件的加工编码后, 写入外板零件库的零件记录中。 操作与活络样板所述基本相同。 生成样板图绘图文件后,使用“辅助工具”属性页中的“图形文件输出”按钮,可在图形平台上把该文件中的绘图数据转换成图形。利用图形平台的功能可以绘出样板图。图中标有外板零件名,各肋位的样板图递进重叠,每一样板图在中心杆标志点处标有肋位,不致混淆。

  6. 艏艉柱板 艏艉柱板属性页提供展开艏艉柱板, 并生成加工用样箱或样板的功能。艏艉柱板零件处理的功能有:艏艉柱板描述文件准备、艏艉柱板零件描述数据删除、展开艏艉柱板并生成加工用样箱、显示加工用样箱并生成样箱绘图文件。艏艉柱板属性页形式如下:

  7. 艏艉柱板描述文件准备 艏艉柱板描述文件的文件名是:BPLAT**.DAT。 该文件存放各艏(艉)柱板零件的描述数据。 在艏艉柱板属性页上安排有与艏艉柱板描述文件中的数据项一一对应的输入框。如果产品目录中已存在艏艉柱板描述文件,则艏艉柱板属性页上显示该文件中的某一个艏艉柱板零件的描述数据,并在<零件名>下拉框中列出全部已描述的艏艉柱板零件名,按零件名字符顺序排序。操作者可在<零件名>下拉框中选择零件,选中的艏艉柱板零件的描述数据即显示在属性页输入框中,供浏览或修改。 在各输入框中输入或修改数据。按“计算并显示”按钮,即把属性页输入框中的艏艉柱板零件描述数据写入艏艉柱板描述文件。 计算并显示 (1) 把属性页输入框中的数据写入艏艉柱板描述文件。 (2) 依照属性页输入框中的数据展开艏艉柱板零件,把零件写入外板零件库文件。 (3) 生成该艏艉柱板零件加工用样箱定义文件。 (4) 显示艏艉柱板零件加工用样箱样板图形, 生成样箱绘图文件。

  8. 5.6 样箱 样箱属性页计算各种形式的外板加工用样箱, 以 1:1或指定的比例输出组成样箱的各个横向模板、基面板、侧面板的图形, 并标出尺寸, 使样箱钉制摆脱实尺样台, 做到按图钉制。 可处理三种类型的样箱: (1) 肋骨面单斜切 (2) 肋骨面双斜切 (3) 投影改造型 这种样箱,基板到外板曲面各角点距离均衡;侧面模板、横向模板和辅助模板与基板垂直,样箱总体尺寸小。样箱属性页:

  9. 样箱定义 在属性页各输入框中输入数据,定义样箱。样箱的定义数据被存放在各样箱文件中。样箱文件的文件名是:<分段名>-<件号>.BOX。这里,分段名>-<件号>给出了外板零件的名字。样箱文件中还存放有样箱模板的定义数据。 系统自动把已定义的样箱在属性页的“样箱名”组合框中列出,在下拉列表中样箱名按字符顺序排序。如果产品目录中已定义有样箱,则在属性页各输入框中显示其中一个样箱的定义数据。操作者可在<样箱名>下拉框中选择零件,选中的样箱的定义数据即显示在属性页输入框中,供浏览或修改。 在各输入框中输入或修改数据。在“近(远)舯板缝”输入框中输入环缝或柱缝。在“上(下)方板缝”输入框中输入纵缝或柱缝。“远舯板缝”允许缺省。在“上(下)方板缝”输入框中允许输入多个板缝名,各板缝名间以空格分隔,下方板缝先近后远,上方板缝先远后近。当板缝是柱缝时,在柱缝号前冠以字母P。 按“计算并显示”按钮,即把属性页输入框中的样箱定义数据写入样箱文件。

  10. 胎架 胎架属性页计算单斜切或双斜切的支柱式胎架的调节数据, 联机显示和打印输出胎架图, 以及各种形式的各种定位数据表格。 胎架属性页还提供对胎架定义文件中胎架数据进行建立、修改和删除的功能。 支柱式胎架的立柱间距在系统缺省文件HDCONFIG.DAT中定义,显示在属性页上。纵横向立柱间距可以不同,此时立柱间距以:<纵向立柱间距>*<横向立柱间距> 的形式给出。当<横向立柱间距>与<纵向立柱间距>相同时,可只以一个整数来给出立柱间距。对属性页上的立柱间距值所作的修改仅对本次计算有效。 系统能进行以下类型分段的胎架计算:舷部分段、断线不在舭部以上的底部分段、带艏和艉柱缝线的分段。 系统能处理以下几种旁路形式:分段只有一列板;分段有两列板并纵缝连续;分段有两列板并纵缝间断,但根数相同;分段有两列板,纵缝根数不相同。此时,每列纵缝根数以大者为准,不足者在相应位置填数1E30。 胎架计算时应避免以下两种情况出现:分段大接头处纵缝不连续、环缝错开 胎架属性页形式如下:

  11. 思考与练习题 1、船体外板系统可以完成哪些功能? 2、船体外板系统中在输入、输出文件等方面作了哪些约定? 3、简述准备柱缝描述文件和纵缝描述文件的方法。 4、说出本系统外板展开的种类和方法。外板属性页具有哪些外板零件处理功能? 5、简述准备首、尾柱描述文件的方法? 6、简述样箱、胎架属性页的功能? 7、对第3章中给出的150吨冷藏船,根据已完成的型线系统数据文件和该船的肋骨型线图中的板缝排列,完成以下内容: (1)生成板缝线;(2)进行典型外板零件展开;(3)展开艏艉柱板, 并生成加工用样箱或样板;(4)由系统生成外板展开图、肋骨线型图,并进行观察。
