Presentation Transcript


5214558

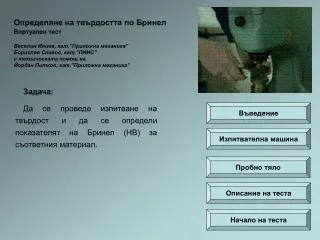

Определяне на твърдостта по Бринел

Виртуален тест

Веселин Илиев, кат.”Приложна механика”

Борислав Славов, кат.”ПИИС”

с техническата помощ на

Йордан Питков, кат.”Приложна механика”

Задача:

Да се проведе изпитване на твърдост и да се определи показателят на Бринел (НВ) за съответния материал.

Въведение

Изпитвателна машина

Пробно тяло

Описание на теста

Начало на теста


5214558

Виртуален тест за определяне на твърдост по Бринел

Изпитвателна машина

10

За определяне на твъростта се използват специални машини - твърдомери. Твърдомерът за определяне на твърдостта по Бринел има следните елементи:

Виж елементите

1. Водеща колона

4

2

  • 2. Опора

10

7

1

3. Колело за позициониране

4. Пробно тяло

3

4

5. Втулка

6. Проникващ накрайник (сфера)

7. Лостова система

3

1

8

8. Натоварващи тела

9. Бутон за включване

10. Контролна лампа

9

5

5

Връщане в началото

4

2

6

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

Виртуален тест за определяне на твърдост по Бринел

Пробни тела

С понятието твърдост се свързва способността на повърхностния слой на материала да се съпротивлява срещу еластично и пластично деформиране. Поради това повърхността на пробното тяло трябва да бъде добре почистена, така че изследването да не се влияе от случайни повърхностни образувания. Най-често пробните тела имат форма на правоъгълен паралелепипед, най-малко едната страна на който е полирана.

Връщане в началото

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

Виртуален тест за определяне на твърдост по Бринел

Описание на теста

D

Изпитването по Бринел се състои във вбиване на стоманена сфера с диаметър D в пробното тяло или изследваното изделие под действие на натоварване F, приложено за определено време (10s за стоманата и от 10s до 180s за цветни метали).

Продължение

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

Виртуален тест за определяне на твърдост по Бринел

Описание на теста

Щракни бутона за наблюдаване на измерването

След сваляне на натоварването, върху повърхността на тялото се получава отпечатък с диаметър d, който се измерва със специална лупа.

Продължение

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

Виртуален тест за определяне на твърдост по Бринел

Описание на теста

F

Твърдостта по Бринел НВ се изразява като отношение на натоварването F[N] към площа на сферичния отпечатък A [mm2].

d

Множителят 0.102 уеднаквява стойността на показателя НВ, изчислена с нютони [N], със старите стойности, които са били изчислявани с килограм-сила [kgf].

Продължение

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

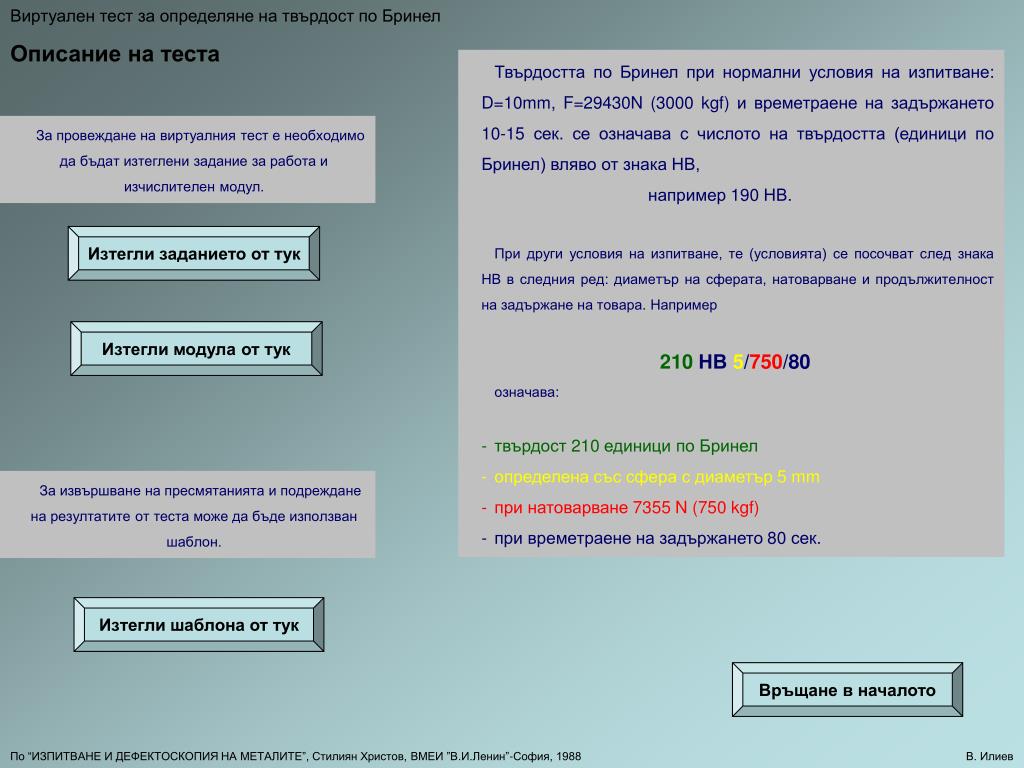

Виртуален тест за определяне на твърдост по Бринел

Описание на теста

  • Твърдостта по Бринел при нормални условия на изпитване: D=10mm, F=29430N (3000 kgf) и времетраене на задържането 10-15 сек. се означава с числото на твърдостта (единици по Бринел) вляво от знака НВ,

  • например 190 НВ.

  • При други условия на изпитване, те (условията) се посочват след знака НВ в следния ред: диаметър на сферата, натоварване и продължителност на задържане на товара. Например

  • 210 НВ 5/750/80

  • означава:

  • твърдост 210 единици по Бринел

  • определена със сфера с диаметър 5 mm

  • при натоварване 7355 N (750 kgf)

  • при времетраене на задържането 80 сек.

За провеждане на виртуалния тест е необходимо да бъдат изтеглени задание за работа и изчислителен модул.

Изтегли заданието от тук

Изтегли модула от тук

За извършване на пресмятанията и подреждане на резултатите от теста може да бъде използван шаблон.

Изтегли шаблона от тук

Връщане в началото

По “ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

В. Илиев


5214558

Връщане в началото

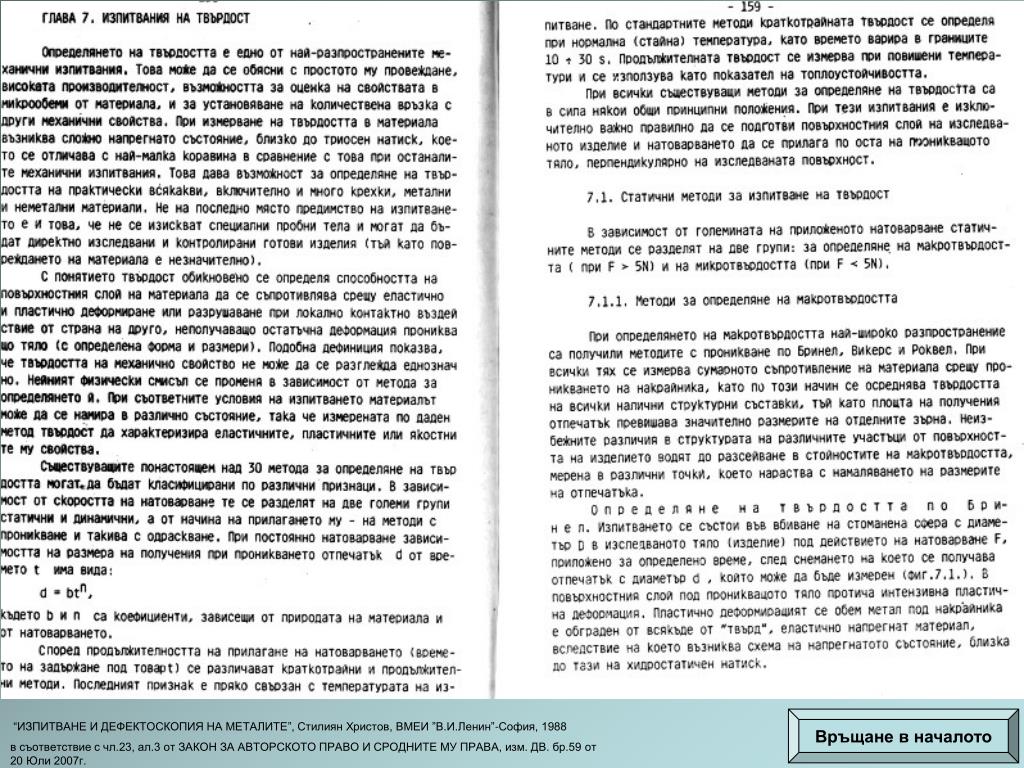

“ИЗПИТВАНЕ И ДЕФЕКТОСКОПИЯ НА МЕТАЛИТЕ”, Стилиян Христов, ВМЕИ ”В.И.Ленин”-София, 1988

в съответствие с чл.23, ал.3 от ЗАКОН ЗА АВТОРСКОТО ПРАВО И СРОДНИТЕ МУ ПРАВА, изм. ДВ. бр.59 от 20 Юли 2007г.
