  1. 基于S60的UI组件编程

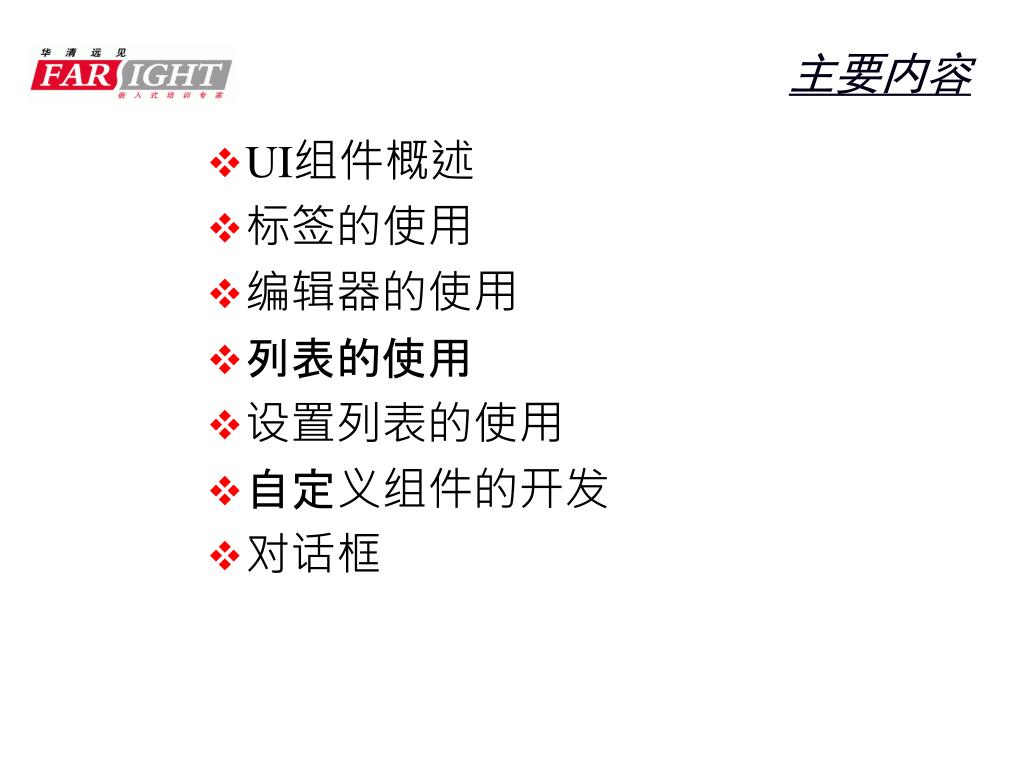

  2. 主要内容 • UI组件概述 • 标签的使用 • 编辑器的使用 • 列表的使用 • 设置列表的使用 • 自定义组件的开发 • 对话框

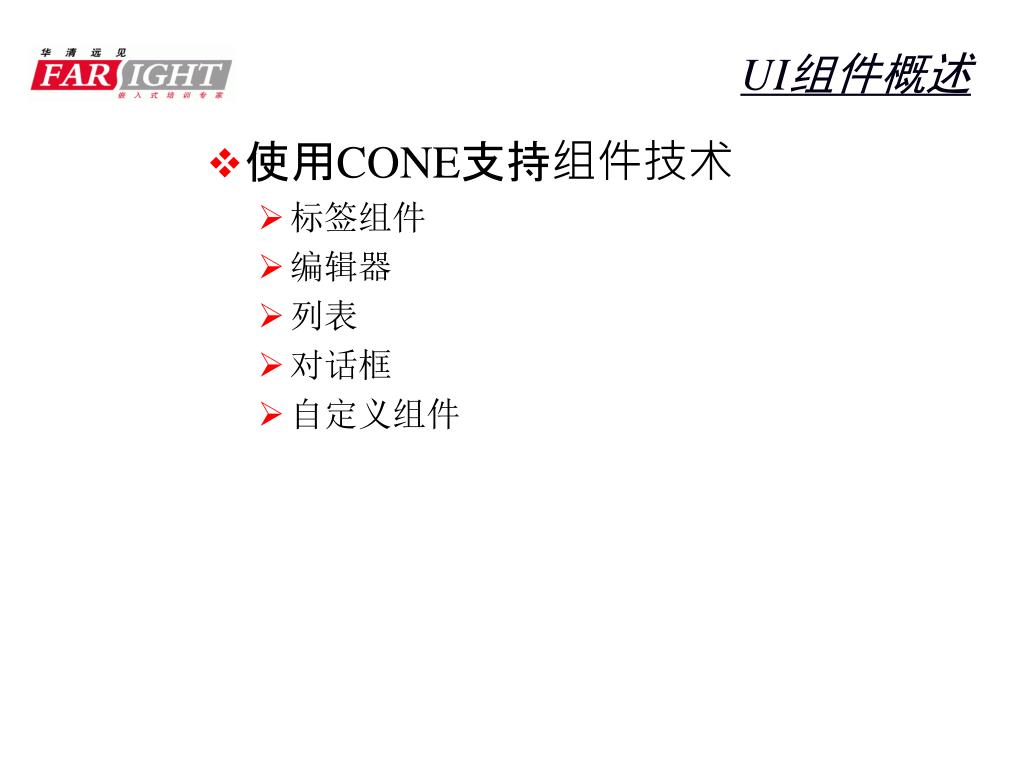

  3. UI组件概述 • 使用CONE支持组件技术 • 标签组件 • 编辑器 • 列表 • 对话框 • 自定义组件

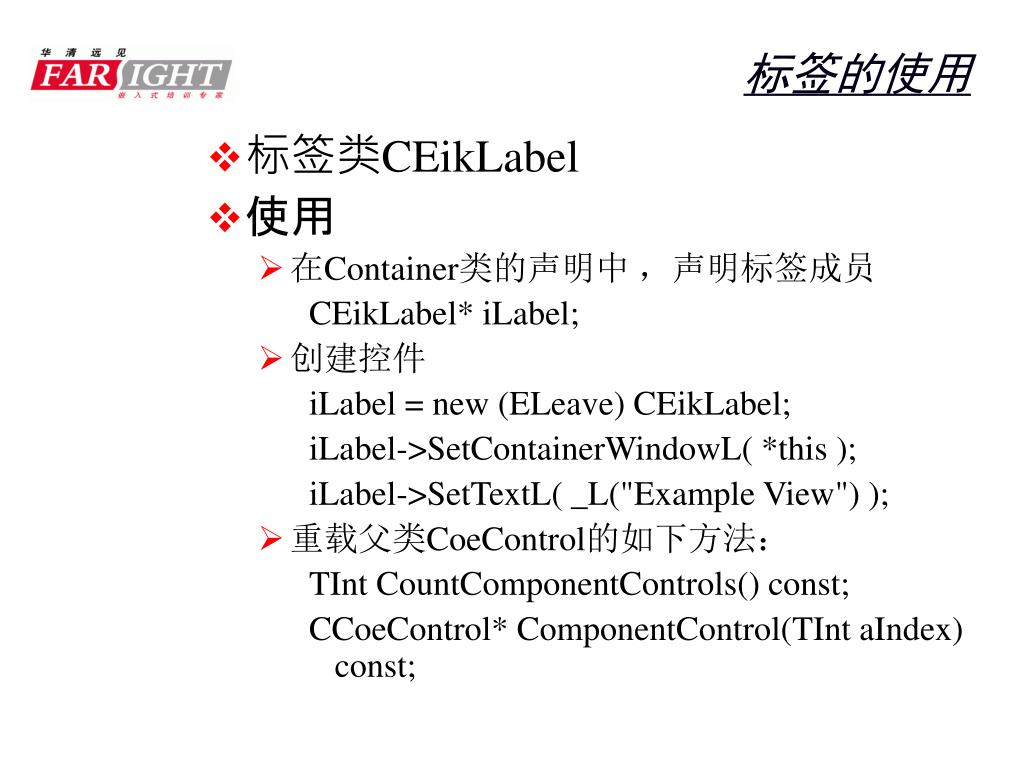

  4. 标签的使用 • 标签类CEikLabel • 使用 • 在Container类的声明中 ，声明标签成员 CEikLabel* iLabel; • 创建控件 iLabel = new (ELeave) CEikLabel; iLabel->SetContainerWindowL( *this ); iLabel->SetTextL( _L("Example View") ); • 重载父类CoeControl的如下方法： TInt CountComponentControls() const; CCoeControl* ComponentControl(TInt aIndex) const;

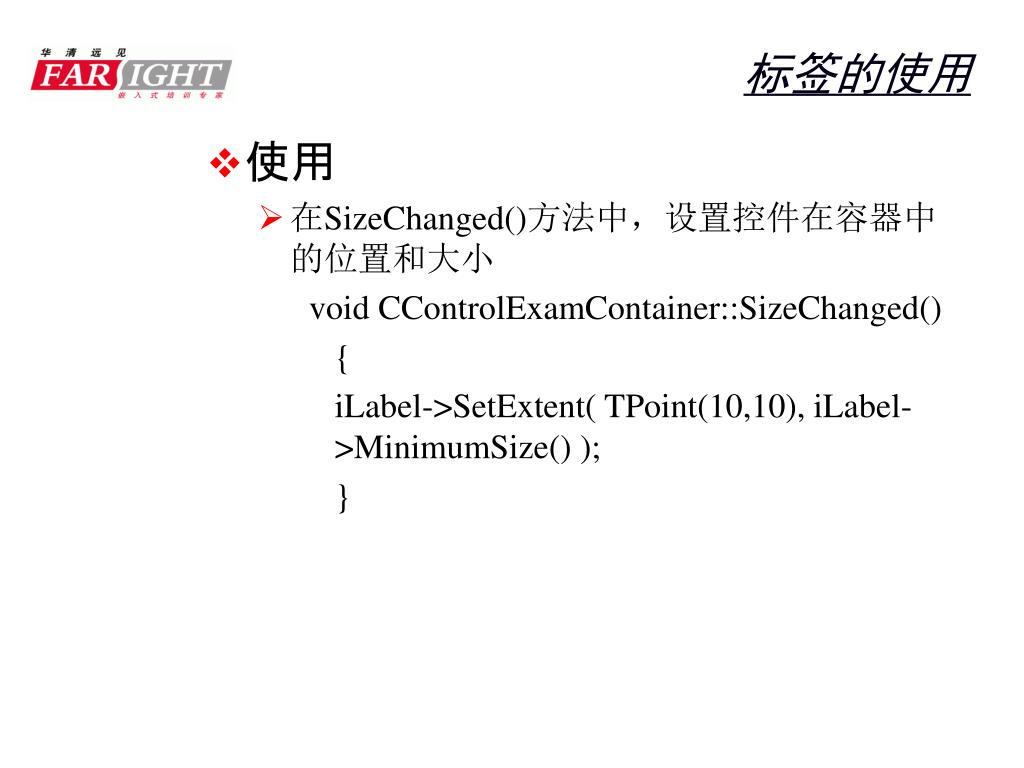

  5. 标签的使用 • 使用 • 在SizeChanged()方法中，设置控件在容器中的位置和大小 void CControlExamContainer::SizeChanged() { iLabel->SetExtent( TPoint(10,10), iLabel->MinimumSize() ); }

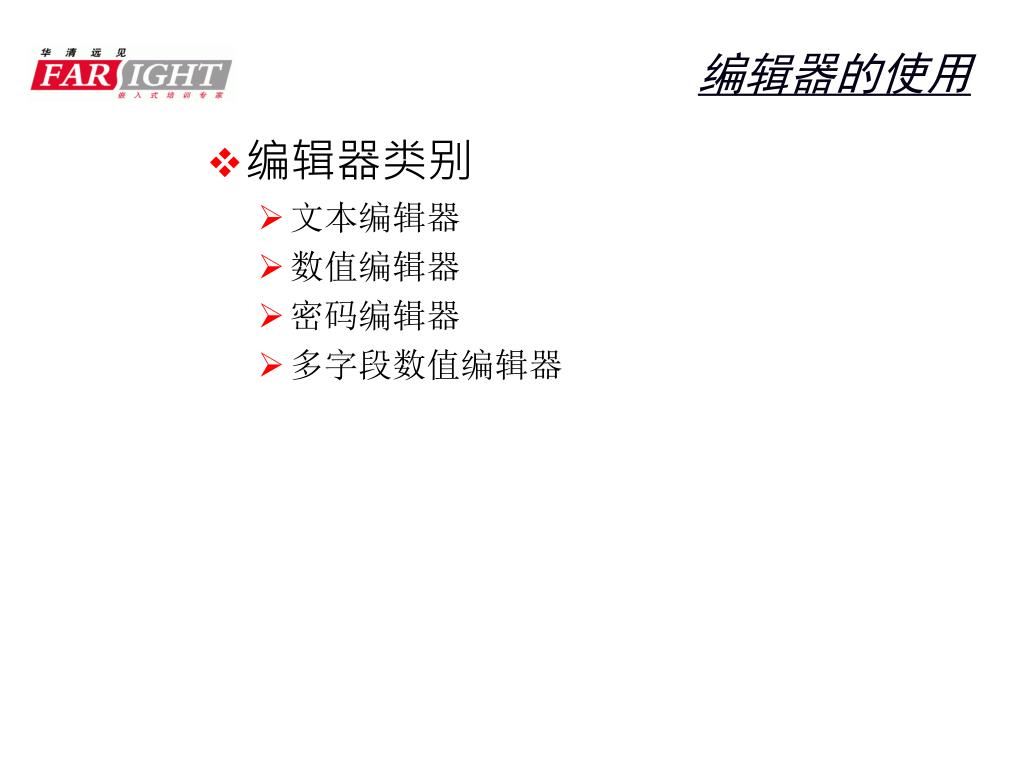

  6. 编辑器的使用 • 编辑器类别 • 文本编辑器 • 数值编辑器 • 密码编辑器 • 多字段数值编辑器

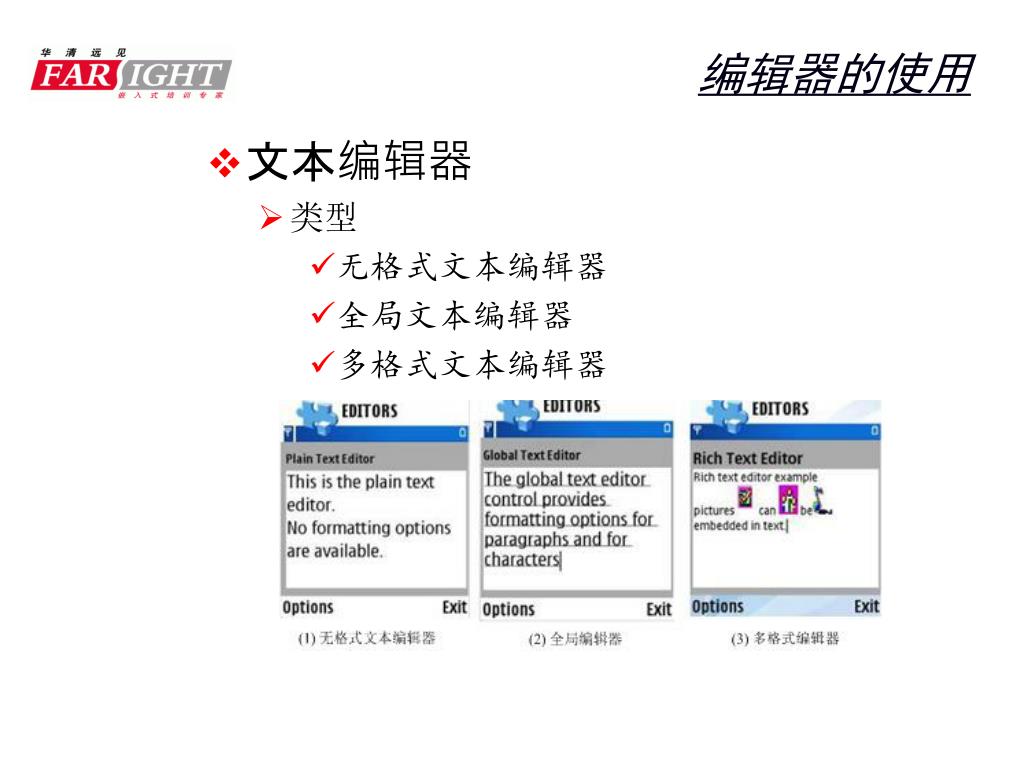

  7. 编辑器的使用 • 文本编辑器 • 类型 • 无格式文本编辑器 • 全局文本编辑器 • 多格式文本编辑器

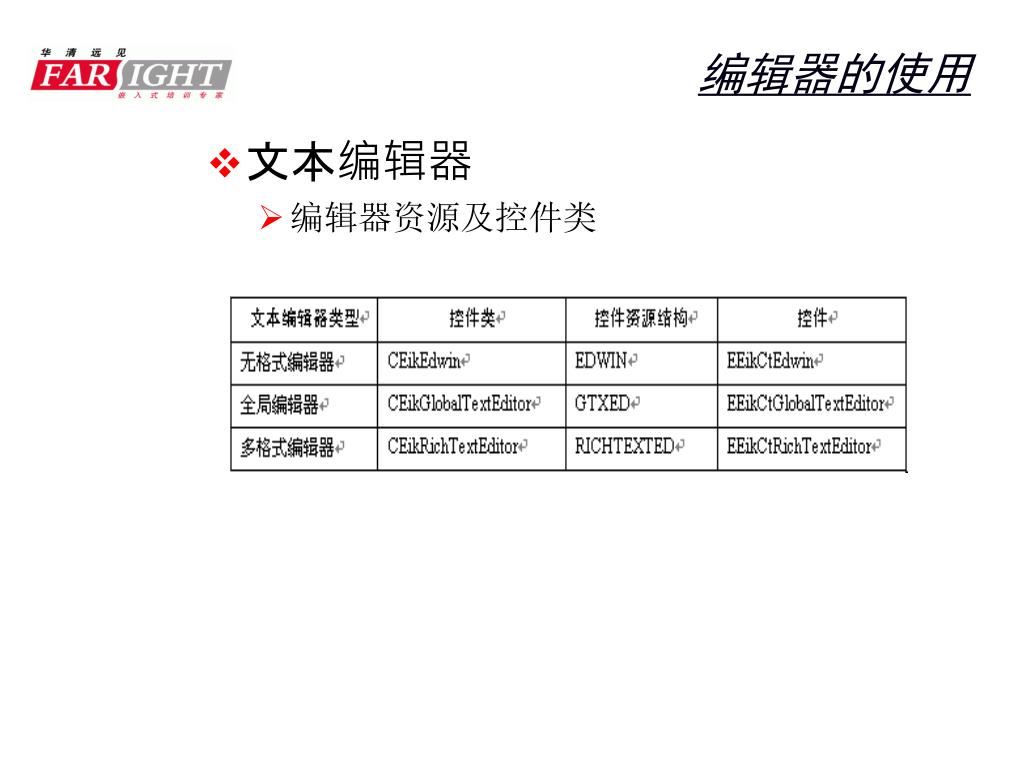

  8. 编辑器的使用 • 文本编辑器 • 编辑器资源及控件类

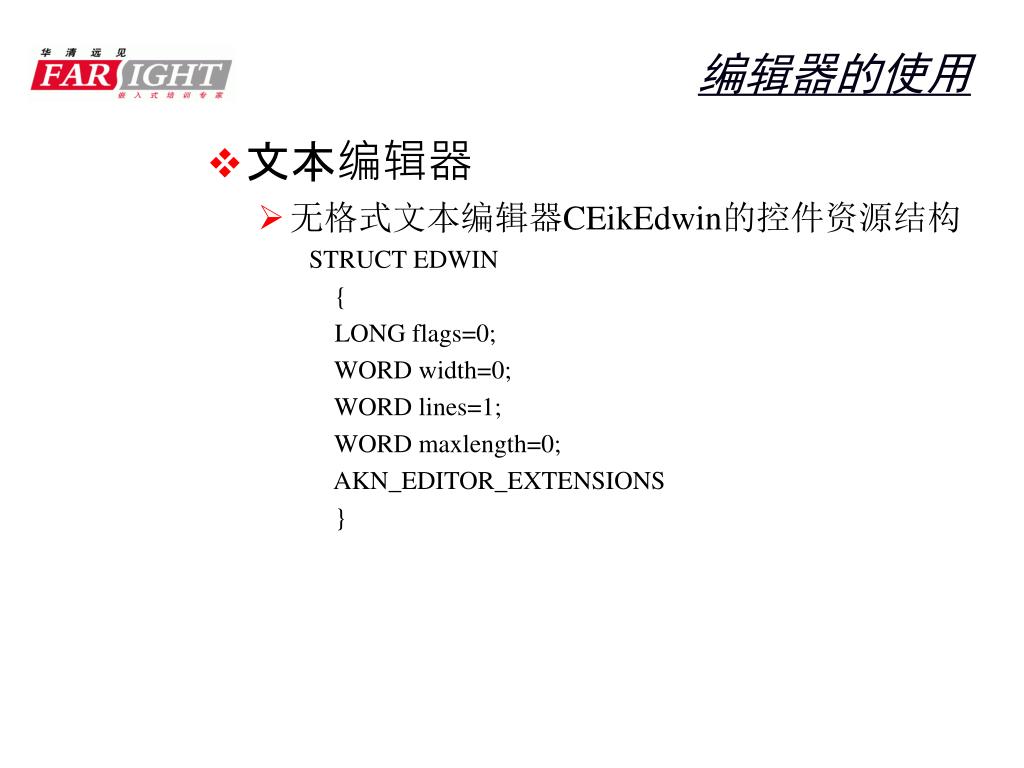

  9. 编辑器的使用 • 文本编辑器 • 无格式文本编辑器CEikEdwin的控件资源结构 STRUCT EDWIN { LONG flags=0; WORD width=0; WORD lines=1; WORD maxlength=0; AKN_EDITOR_EXTENSIONS }

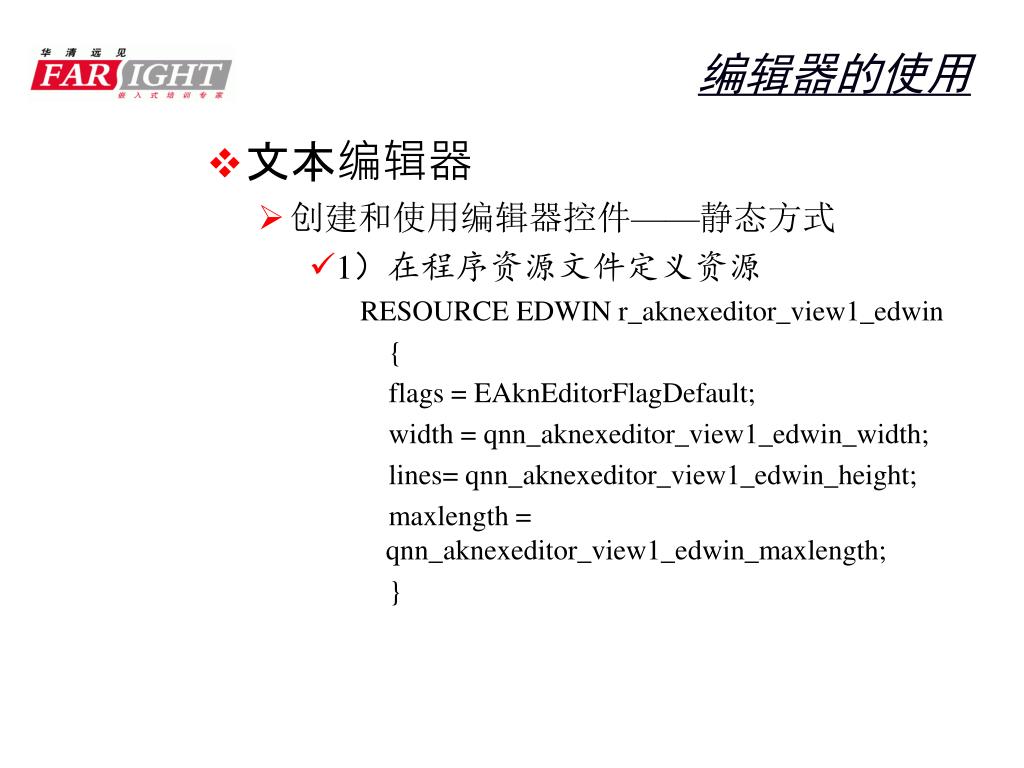

  10. 编辑器的使用 • 文本编辑器 • 创建和使用编辑器控件——静态方式 • 1）在程序资源文件定义资源 RESOURCE EDWIN r_aknexeditor_view1_edwin { flags = EAknEditorFlagDefault; width = qnn_aknexeditor_view1_edwin_width; lines= qnn_aknexeditor_view1_edwin_height; maxlength = qnn_aknexeditor_view1_edwin_maxlength; }

  11. 编辑器的使用 • 2）在Container类中定义表示文本编辑器控件的成员变量指针 CEikEdwin* iEdwin;

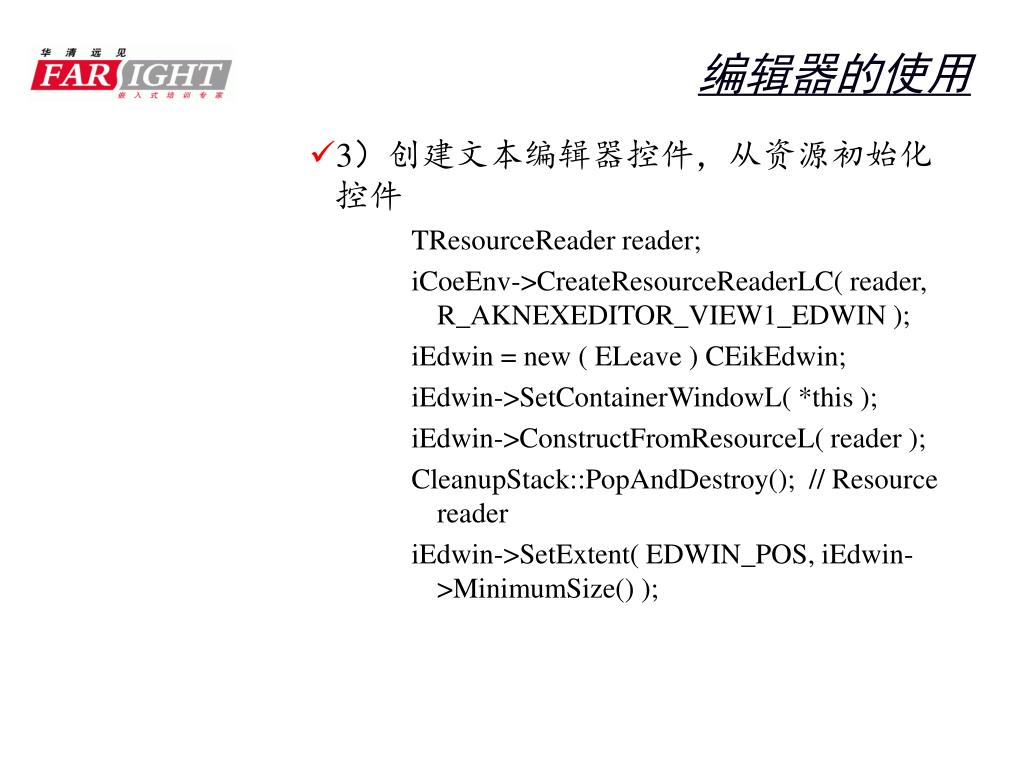

  12. 编辑器的使用 • 3）创建文本编辑器控件，从资源初始化控件 TResourceReader reader; iCoeEnv->CreateResourceReaderLC( reader, R_AKNEXEDITOR_VIEW1_EDWIN ); iEdwin = new ( ELeave ) CEikEdwin; iEdwin->SetContainerWindowL( *this ); iEdwin->ConstructFromResourceL( reader ); CleanupStack::PopAndDestroy(); // Resource reader iEdwin->SetExtent( EDWIN_POS, iEdwin->MinimumSize() );

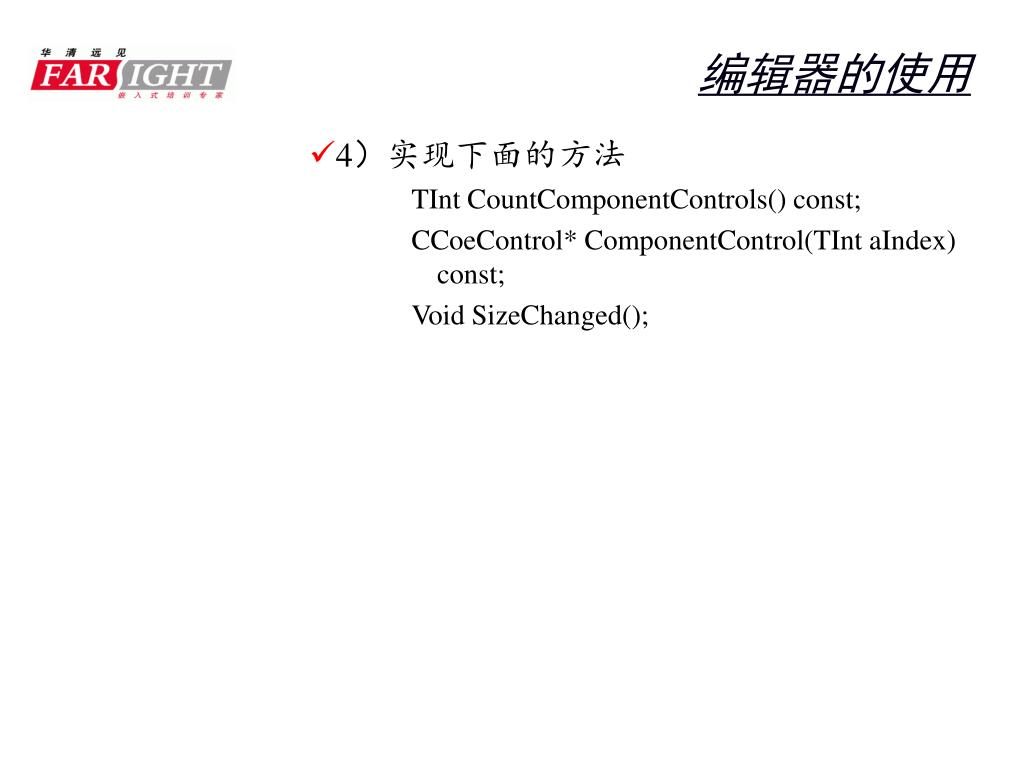

  13. 编辑器的使用 • 4）实现下面的方法 TInt CountComponentControls() const; CCoeControl* ComponentControl(TInt aIndex) const; Void SizeChanged();

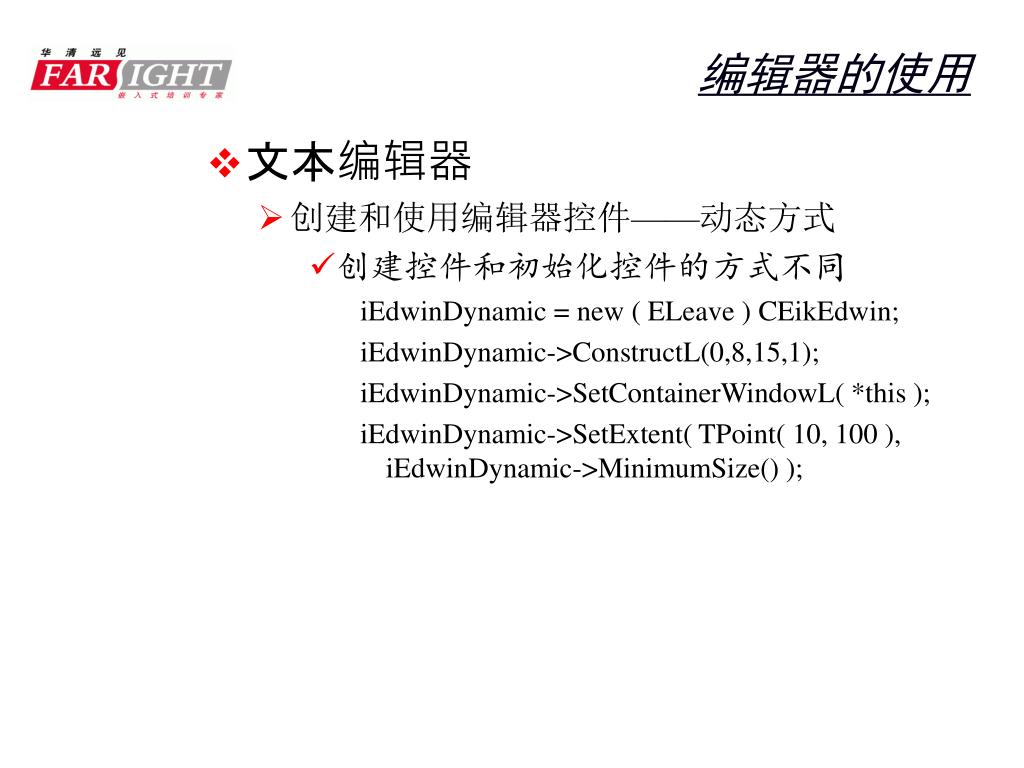

  14. 编辑器的使用 • 文本编辑器 • 创建和使用编辑器控件——动态方式 • 创建控件和初始化控件的方式不同 iEdwinDynamic = new ( ELeave ) CEikEdwin; iEdwinDynamic->ConstructL(0,8,15,1); iEdwinDynamic->SetContainerWindowL( *this ); iEdwinDynamic->SetExtent( TPoint( 10, 100 ), iEdwinDynamic->MinimumSize() );

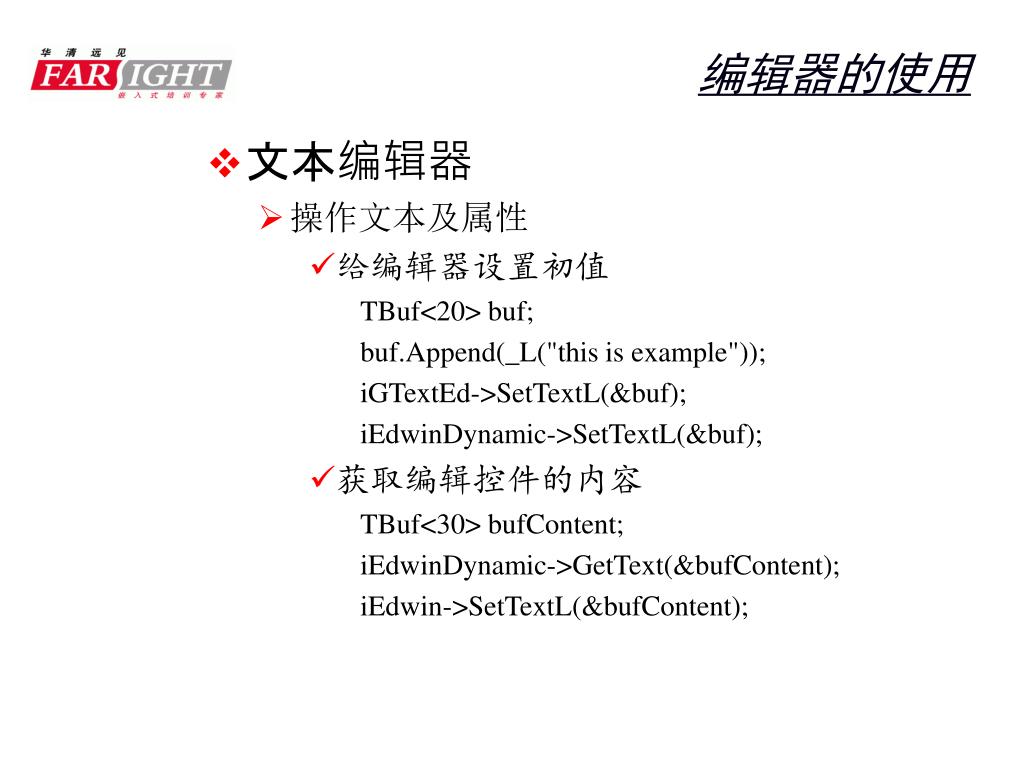

  15. 编辑器的使用 • 文本编辑器 • 操作文本及属性 • 给编辑器设置初值 TBuf<20> buf; buf.Append(_L("this is example")); iGTextEd->SetTextL(&buf); iEdwinDynamic->SetTextL(&buf); • 获取编辑控件的内容 TBuf<30> bufContent; iEdwinDynamic->GetText(&bufContent); iEdwin->SetTextL(&bufContent);

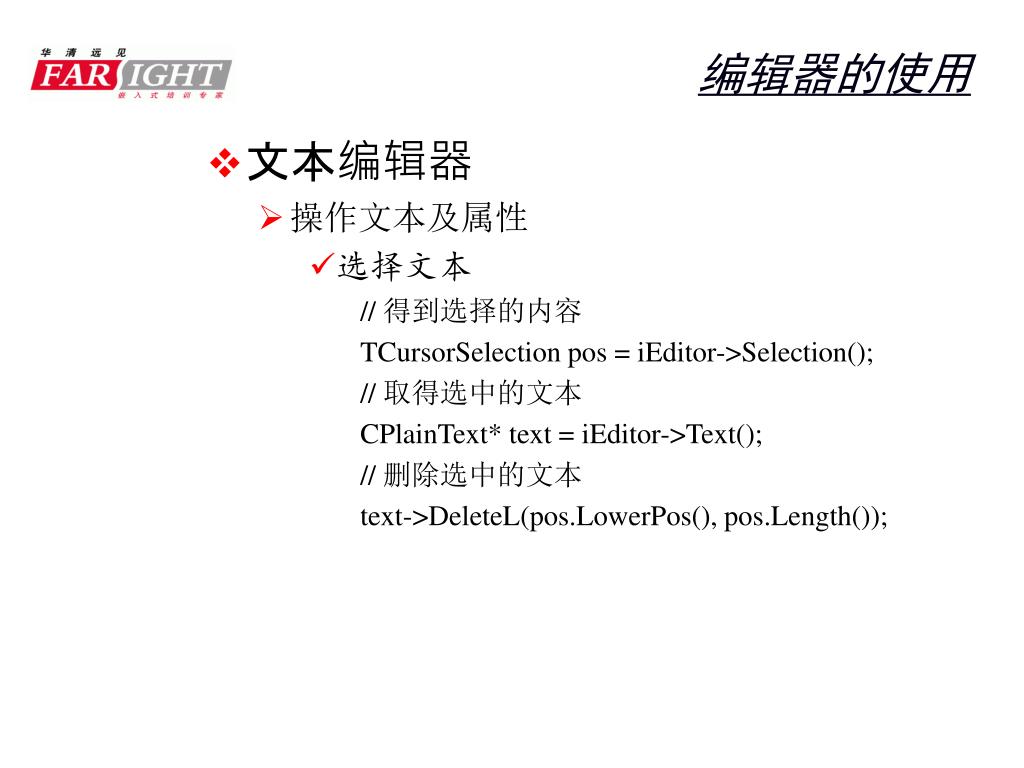

  16. 编辑器的使用 • 文本编辑器 • 操作文本及属性 • 选择文本 // 得到选择的内容 TCursorSelection pos = iEditor->Selection(); // 取得选中的文本 CPlainText* text = iEditor->Text(); // 删除选中的文本 text->DeleteL(pos.LowerPos(), pos.Length());

  17. 编辑器的使用 • 文本编辑器 • 操作文本及属性 • 格式化文本 // 创建段落格式对象 CParaFormat* pf = new (ELeave) CParaFormat(); CleanupStack::PushL(pf); // 设置段落的对齐方式 pf->iHorizontalAlignment = CParaFormat::ECenterAlign; // 创建段落格式掩码对象 TParaFormatMask mask; // 设置 段落对齐属性将被改变 mask.SetAttrib(EAttAlignment); // 应用段落格式到全局文本编辑器对象 iEditor->ApplyParaFormatL(pf, mask); CleanupStack::Pop();

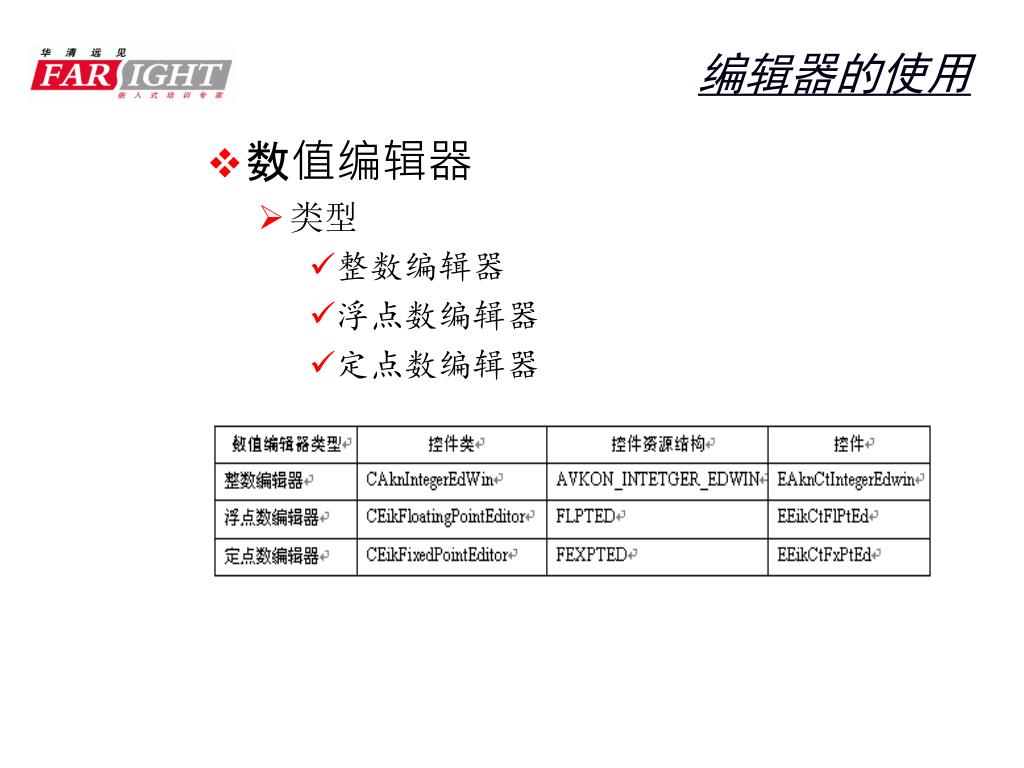

  18. 编辑器的使用 • 数值编辑器 • 类型 • 整数编辑器 • 浮点数编辑器 • 定点数编辑器

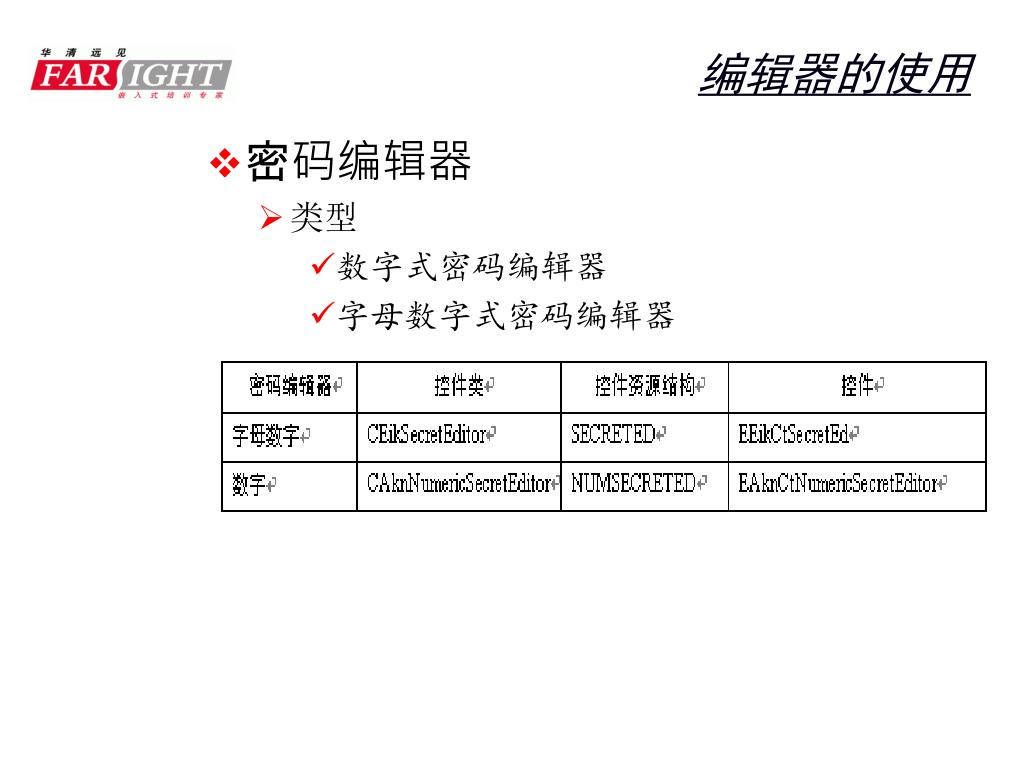

  19. 编辑器的使用 • 密码编辑器 • 类型 • 数字式密码编辑器 • 字母数字式密码编辑器

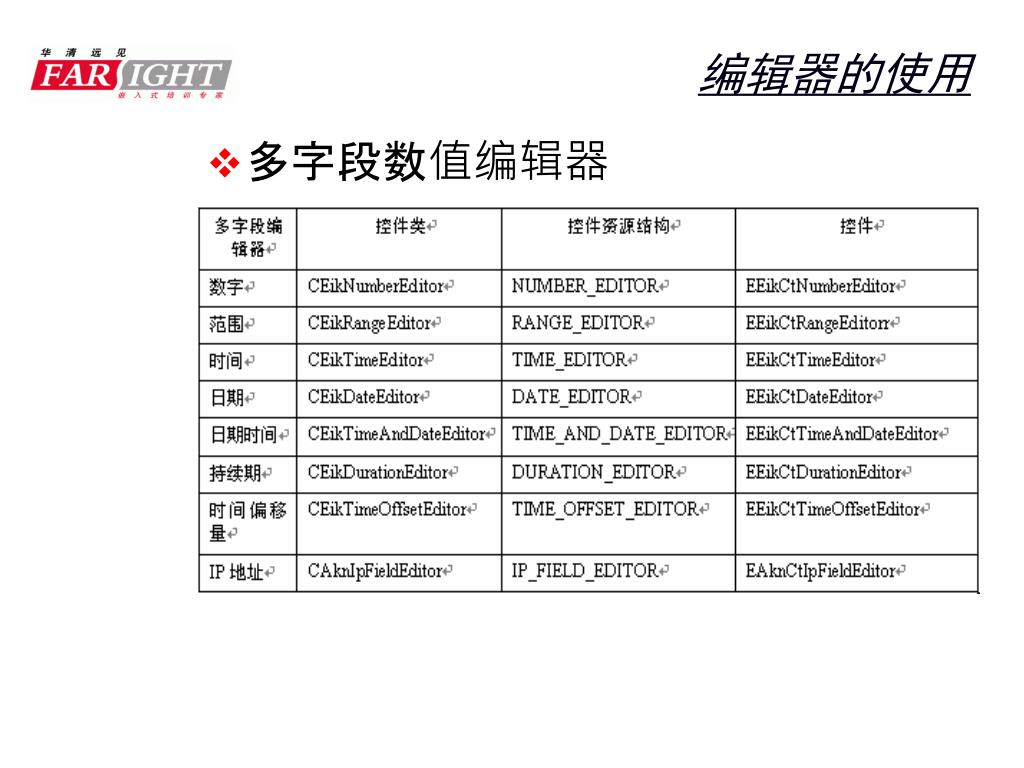

  20. 编辑器的使用 • 多字段数值编辑器

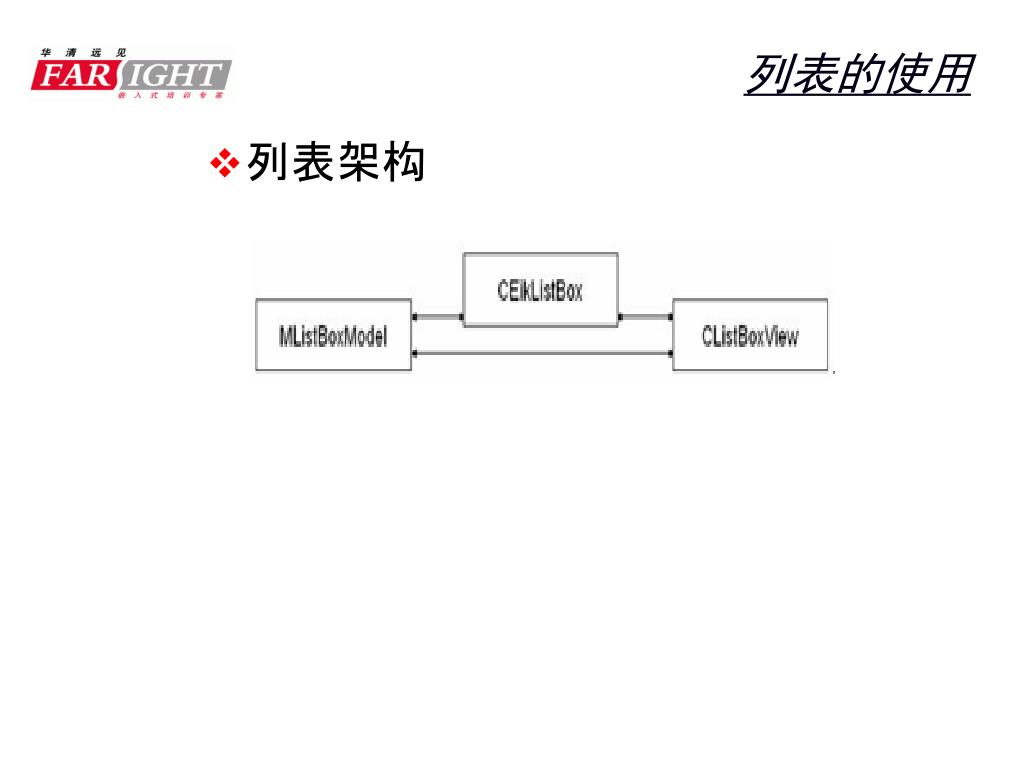

  21. 列表的使用 • 列表架构

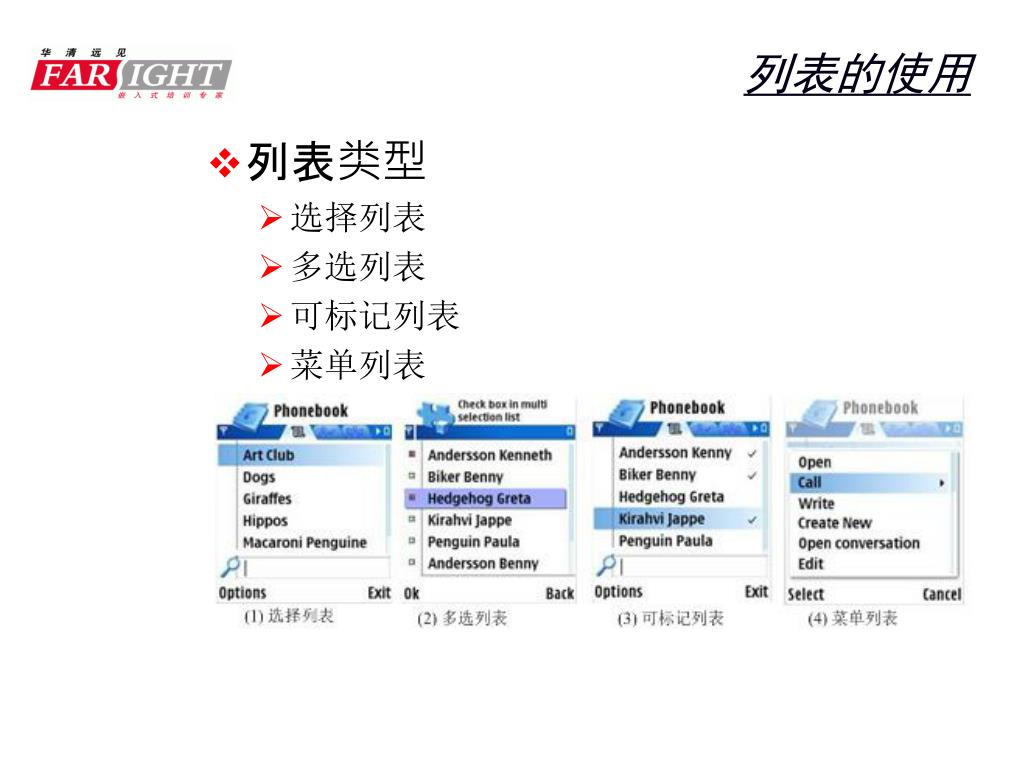

  22. 列表的使用 • 列表类型 • 选择列表 • 多选列表 • 可标记列表 • 菜单列表

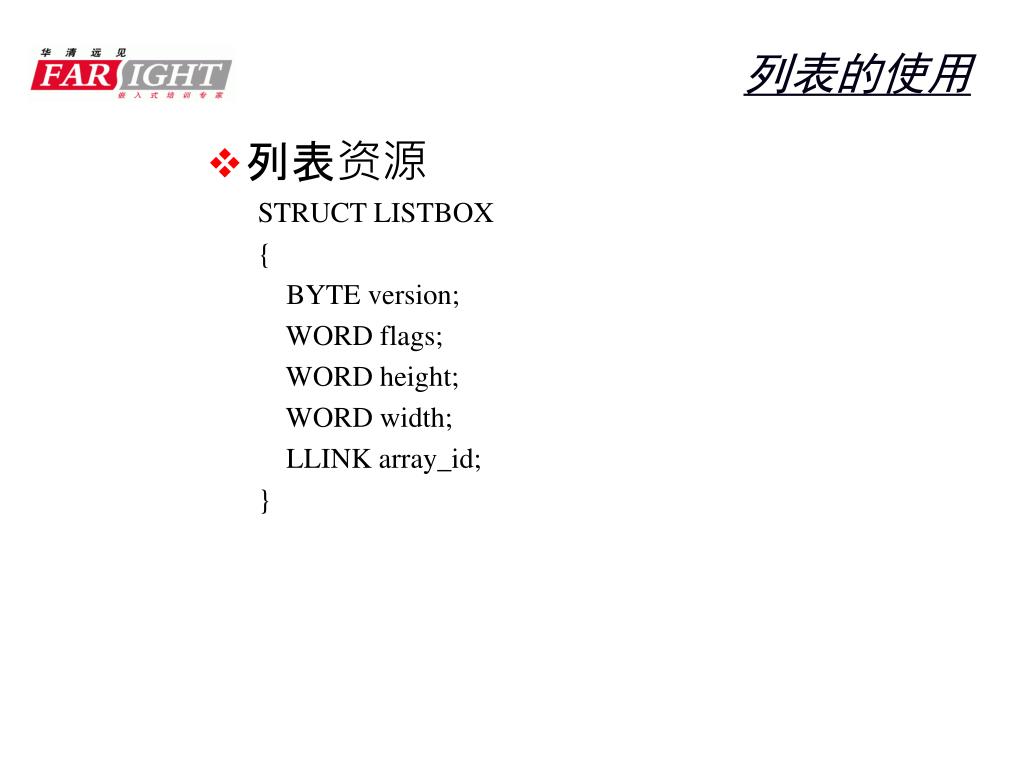

  23. 列表的使用 • 列表资源 STRUCT LISTBOX { BYTE version; WORD flags; WORD height; WORD width; LLINK array_id; }

  24. 列表的使用 • 创建和使用列表 • 定义资源 RESOURCE LISTBOX r_demo_listbox { flags = EAknListBoxSelectionList; array_id = r_demo_listbox_items; } RESOURCE ARRAY r_demo_listbox_items { items = { LBUF { txt = "Item1"; }, LBUF { txt = "Item2"; }, LBUF { txt = "Item3"; } }; }

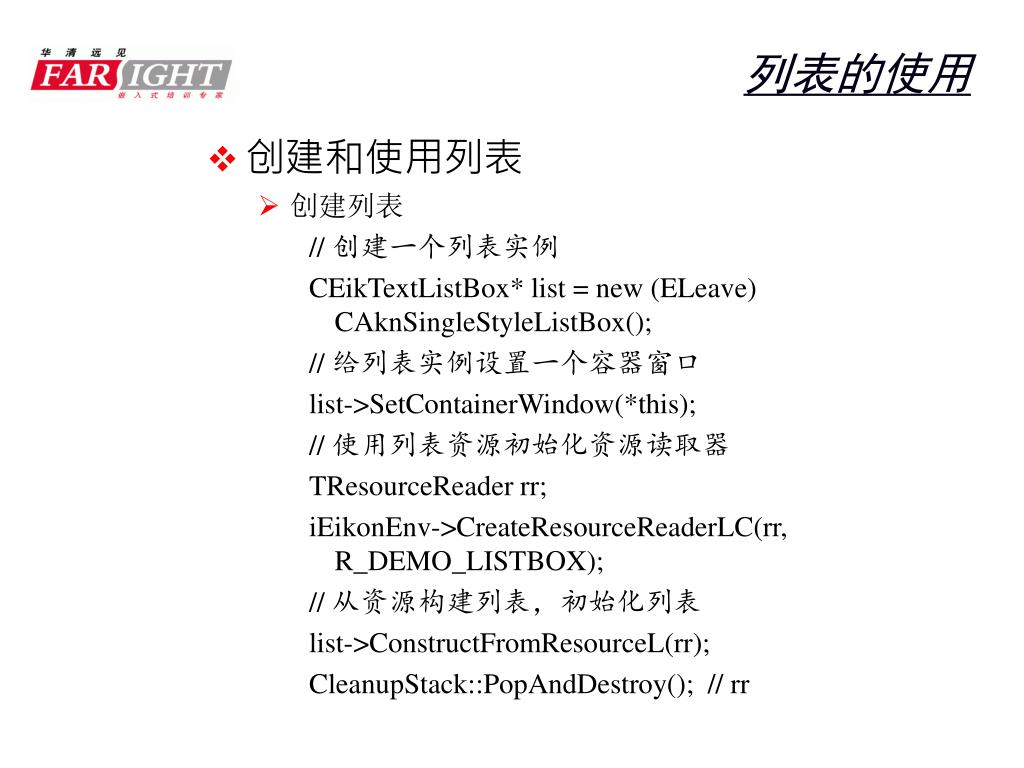

  25. 列表的使用 • 创建和使用列表 • 创建列表 // 创建一个列表实例 CEikTextListBox* list = new (ELeave) CAknSingleStyleListBox(); // 给列表实例设置一个容器窗口 list->SetContainerWindow(*this); // 使用列表资源初始化资源读取器 TResourceReader rr; iEikonEnv->CreateResourceReaderLC(rr, R_DEMO_LISTBOX); // 从资源构建列表，初始化列表 list->ConstructFromResourceL(rr); CleanupStack::PopAndDestroy(); // rr

  26. 列表的使用 • 操作列表项 • 添加列表项 // 从列表的数据模型获取列表项数组指针 MDesCArray* textArray = list->Model()->ItemTextArray(); CDesCArray* itemList = static_cast<CDesCArray*>(textArray); // 构建一个新的列表项 _LIT(KNewItem, "New item.."); TBuf<32> item; item.Format(_L("\t%S\t\t"), &KNewItem); // 添加新的列表项值到列表项数组中 itemList->AppendL(item); // 通知列表，列表项数据被改变了 list->HandleItemAdditionL();

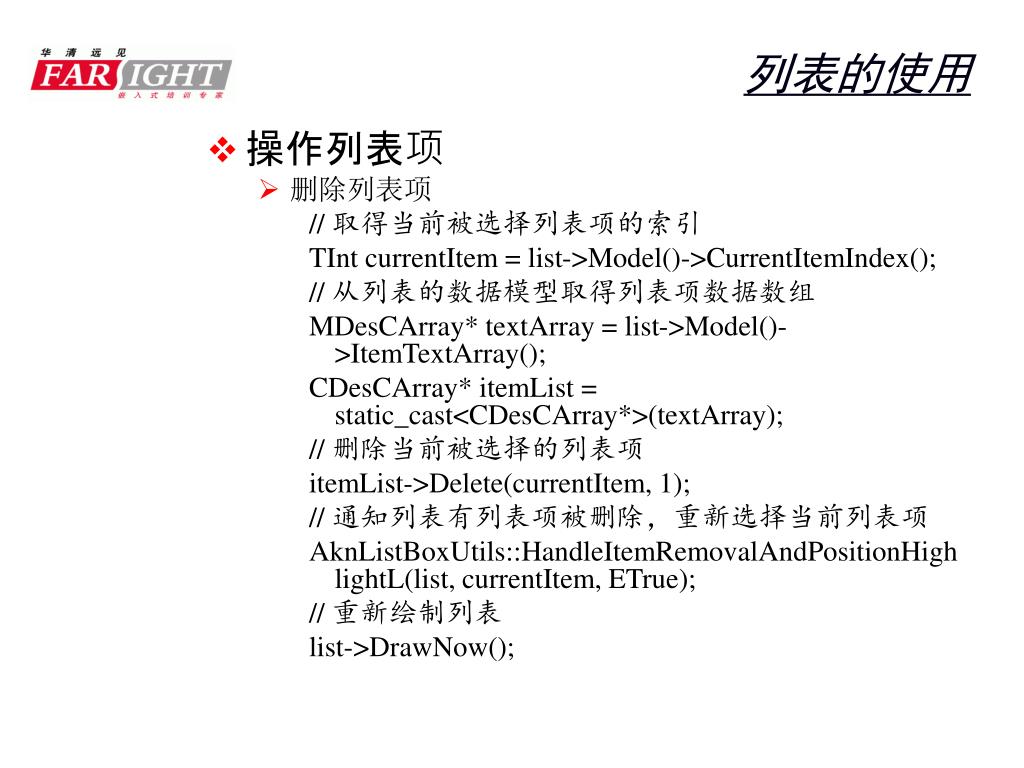

  27. 列表的使用 • 操作列表项 • 删除列表项 // 取得当前被选择列表项的索引 TInt currentItem = list->Model()->CurrentItemIndex(); // 从列表的数据模型取得列表项数据数组 MDesCArray* textArray = list->Model()->ItemTextArray(); CDesCArray* itemList = static_cast<CDesCArray*>(textArray); // 删除当前被选择的列表项 itemList->Delete(currentItem, 1); // 通知列表有列表项被删除，重新选择当前列表项 AknListBoxUtils::HandleItemRemovalAndPositionHighlightL(list, currentItem, ETrue); // 重新绘制列表 list->DrawNow();

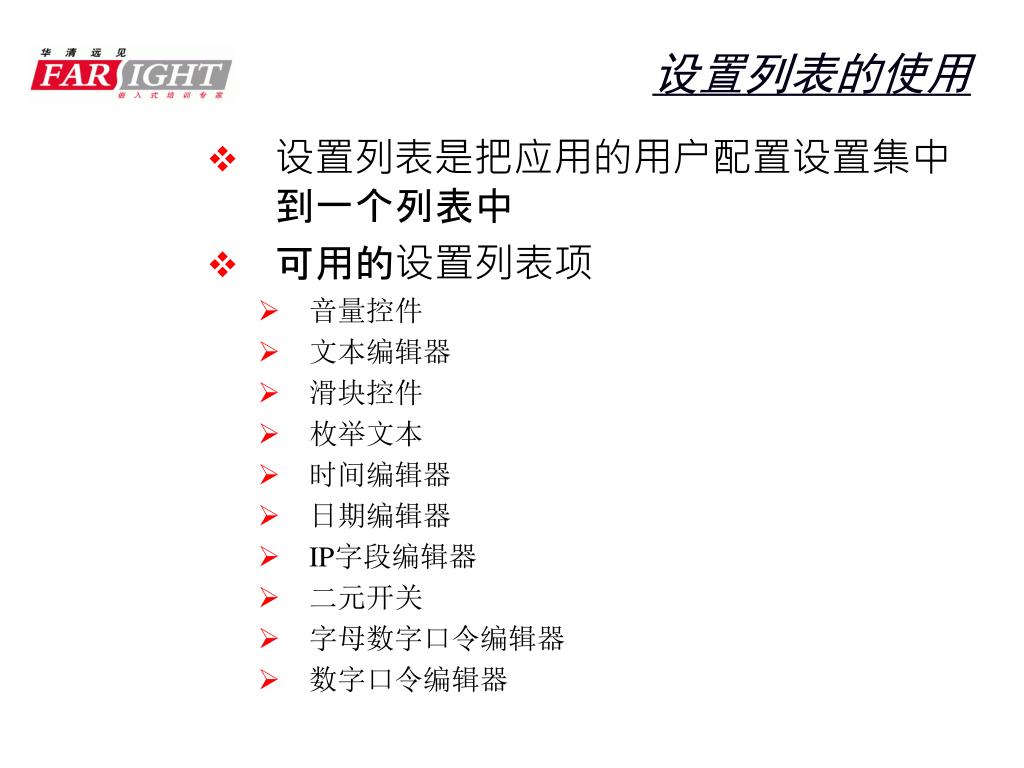

  28. 设置列表的使用 • 设置列表是把应用的用户配置设置集中到一个列表中 • 可用的设置列表项 • 音量控件 • 文本编辑器 • 滑块控件 • 枚举文本 • 时间编辑器 • 日期编辑器 • IP字段编辑器 • 二元开关 • 字母数字口令编辑器 • 数字口令编辑器

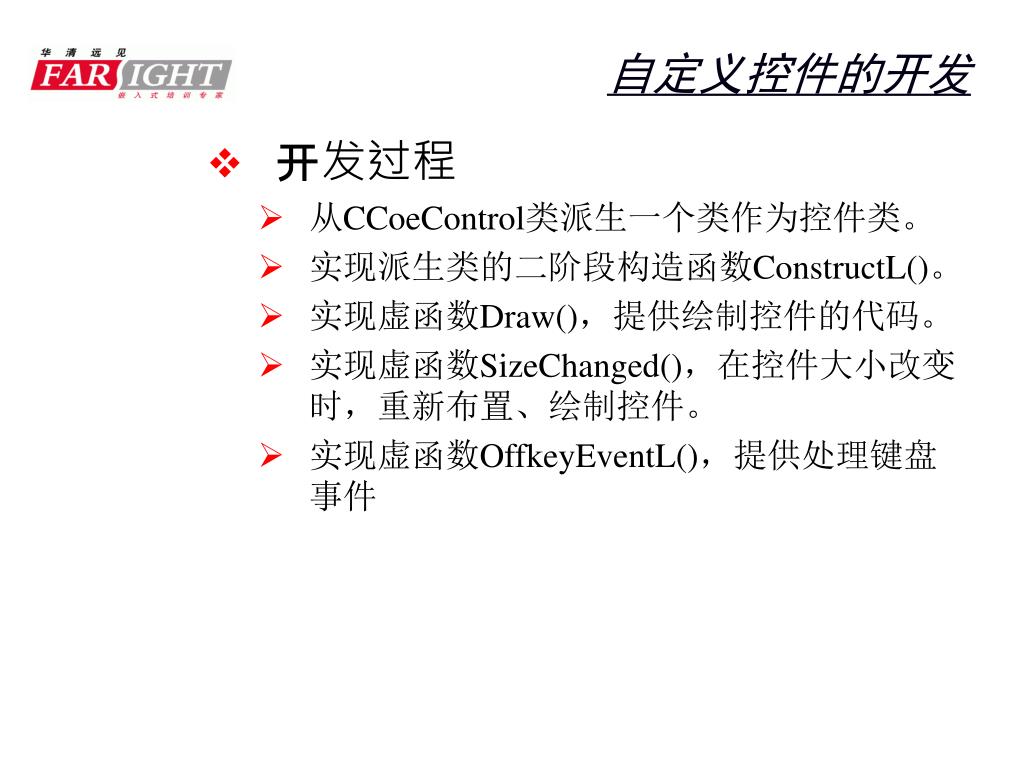

  29. 自定义控件的开发 • 开发过程 • 从CCoeControl类派生一个类作为控件类。 • 实现派生类的二阶段构造函数ConstructL()。 • 实现虚函数Draw()，提供绘制控件的代码。 • 实现虚函数SizeChanged()，在控件大小改变时，重新布置、绘制控件。 • 实现虚函数OffkeyEventL()，提供处理键盘事件

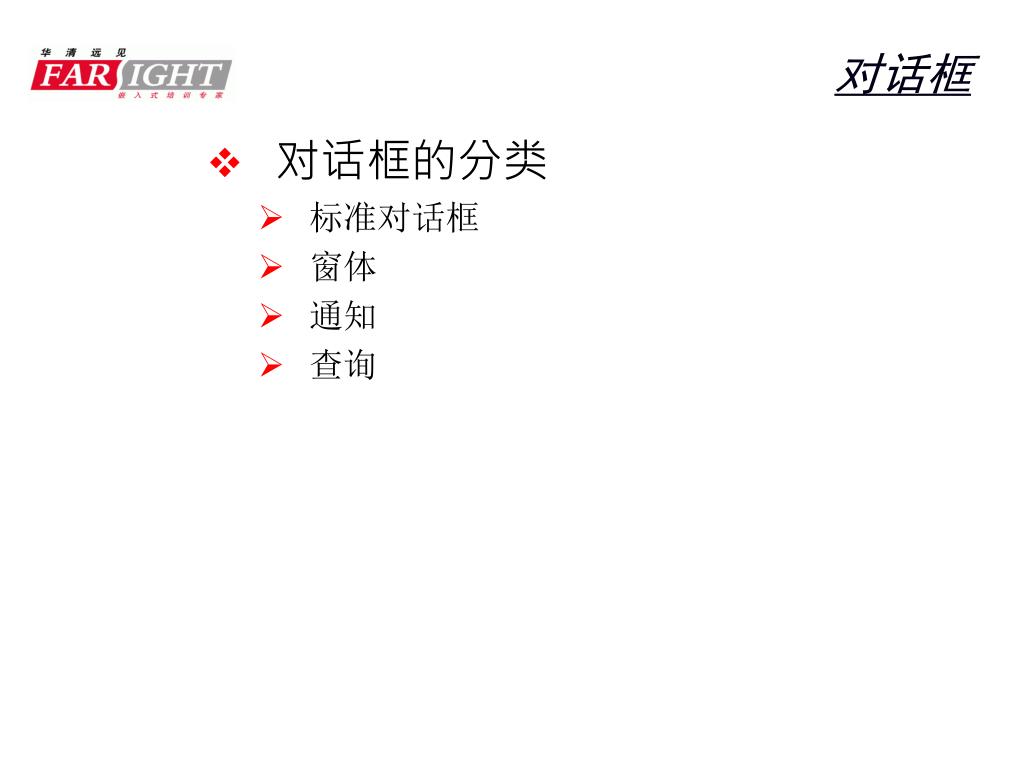

  30. 对话框 • 对话框的分类 • 标准对话框 • 窗体 • 通知 • 查询

  31. 对话框 • 标准对话框的使用 • 1. 定义对话框资源 RESOURCE DIALOG r_input_name_dialog { flags=EEikDialogFlagNoDrag | EEikDialogFlagCbaButtons | EEikDialogFlagWait; buttons=R_AVKON_SOFTKEYS_OK_CANCEL; items= { DLG_LINE //该行定义显示标签 { id=EDialogInputNameLabel; //程序中使用此ID引用控件 type=EEikCtLabel; //控件类型 control= LABEL //定义控件 { }; }, }

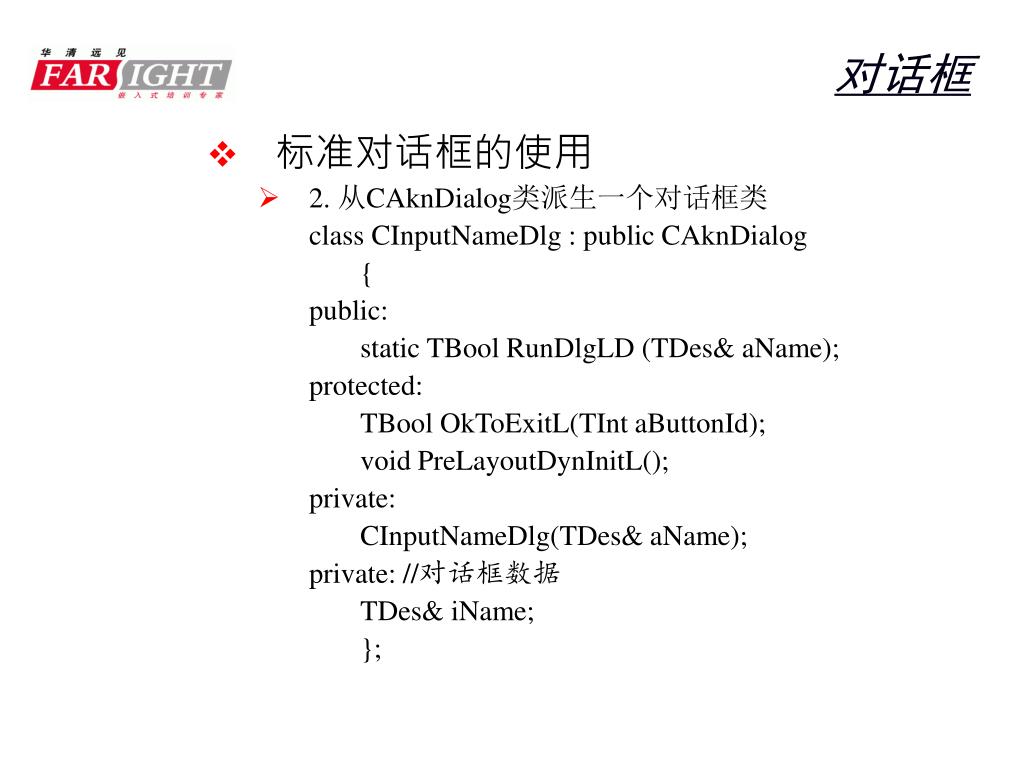

  32. 对话框 • 标准对话框的使用 • 2. 从CAknDialog类派生一个对话框类 class CInputNameDlg : public CAknDialog { public: static TBool RunDlgLD (TDes& aName); protected: TBool OkToExitL(TInt aButtonId); void PreLayoutDynInitL(); private: CInputNameDlg(TDes& aName); private: //对话框数据 TDes& iName; };

  33. 对话框 • 标准对话框的使用 • 3. 从CAknDialog类派生一个对话框类 class CInputNameDlg : public CAknDialog { public: static TBool RunDlgLD (TDes& aName); protected: TBool OkToExitL(TInt aButtonId); void PreLayoutDynInitL(); private: CInputNameDlg(TDes& aName); private: //对话框数据 TDes& iName; };

  34. 对话框 • 标准对话框的使用 • 4. 实现对话框类 的静态方法 TBool CInputNameDlg::RunDlgLD (TDes& aPlayerName) { CInputNameDlg* inputNameDialog = new (ELeave) CInputNameDlg(aPlayerName); return inputNameDialog->ExecuteLD(R_INPUT_NAME_DIALOG); }

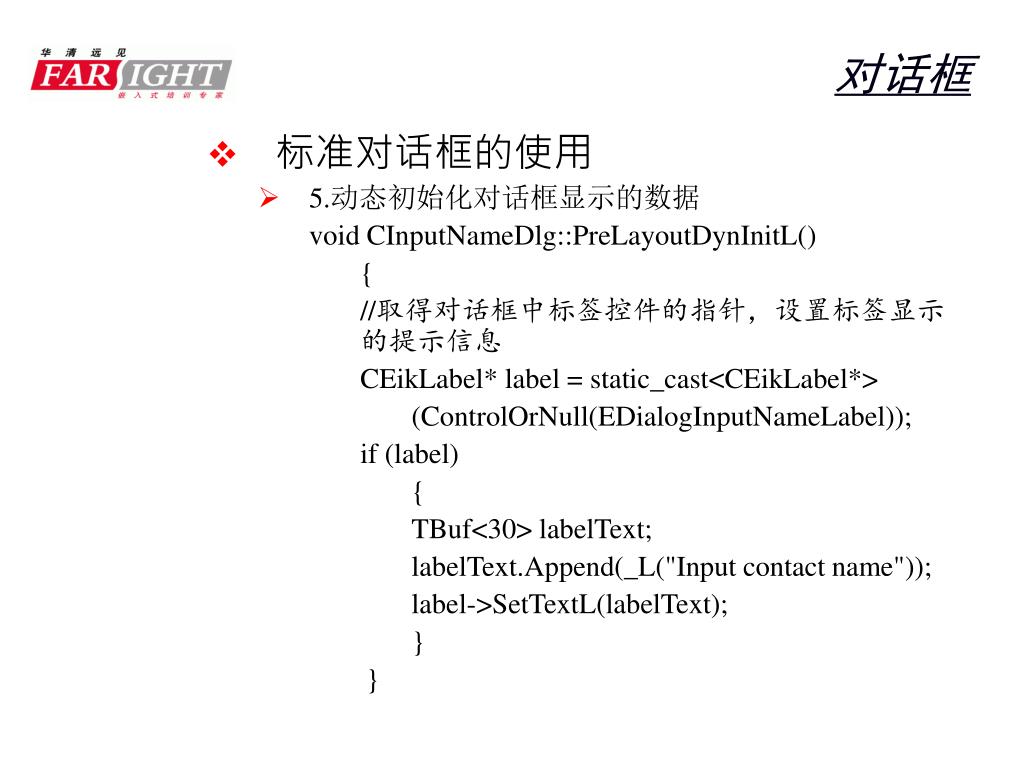

  35. 对话框 • 标准对话框的使用 • 5.动态初始化对话框显示的数据 void CInputNameDlg::PreLayoutDynInitL() { //取得对话框中标签控件的指针，设置标签显示的提示信息 CEikLabel* label = static_cast<CEikLabel*> (ControlOrNull(EDialogInputNameLabel)); if (label) { TBuf<30> labelText; labelText.Append(_L("Input contact name")); label->SetTextL(labelText); } }

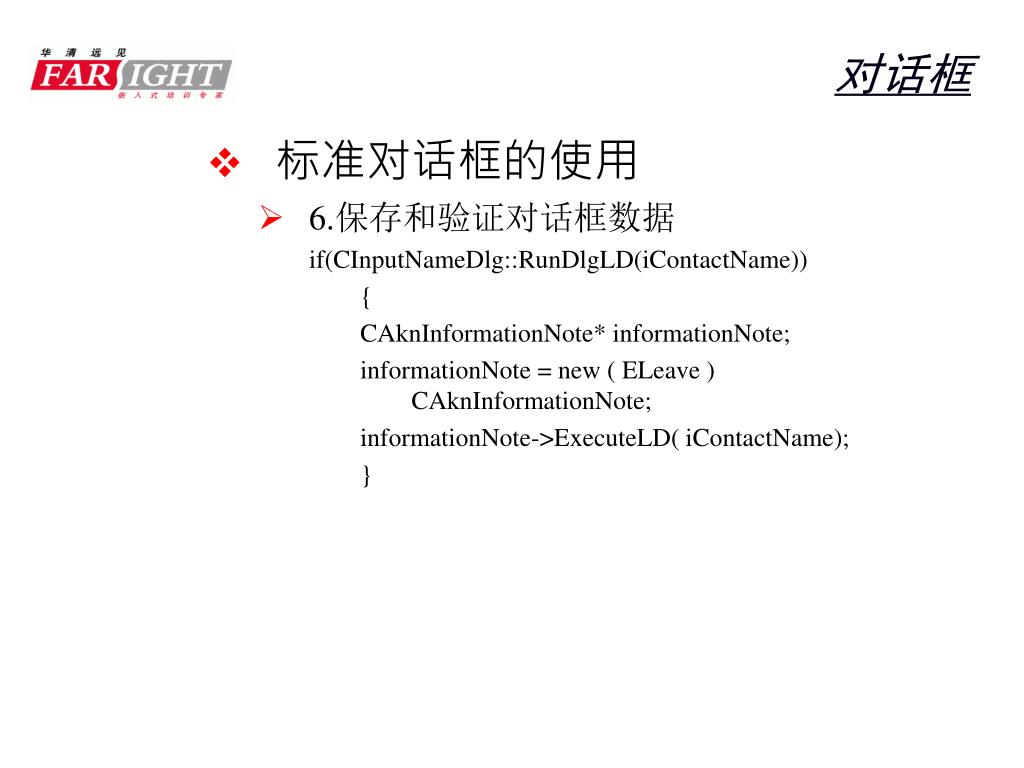

  36. 对话框 • 标准对话框的使用 • 6.保存和验证对话框数据 if(CInputNameDlg::RunDlgLD(iContactName)) { CAknInformationNote* informationNote; informationNote = new ( ELeave ) CAknInformationNote; informationNote->ExecuteLD( iContactName); }

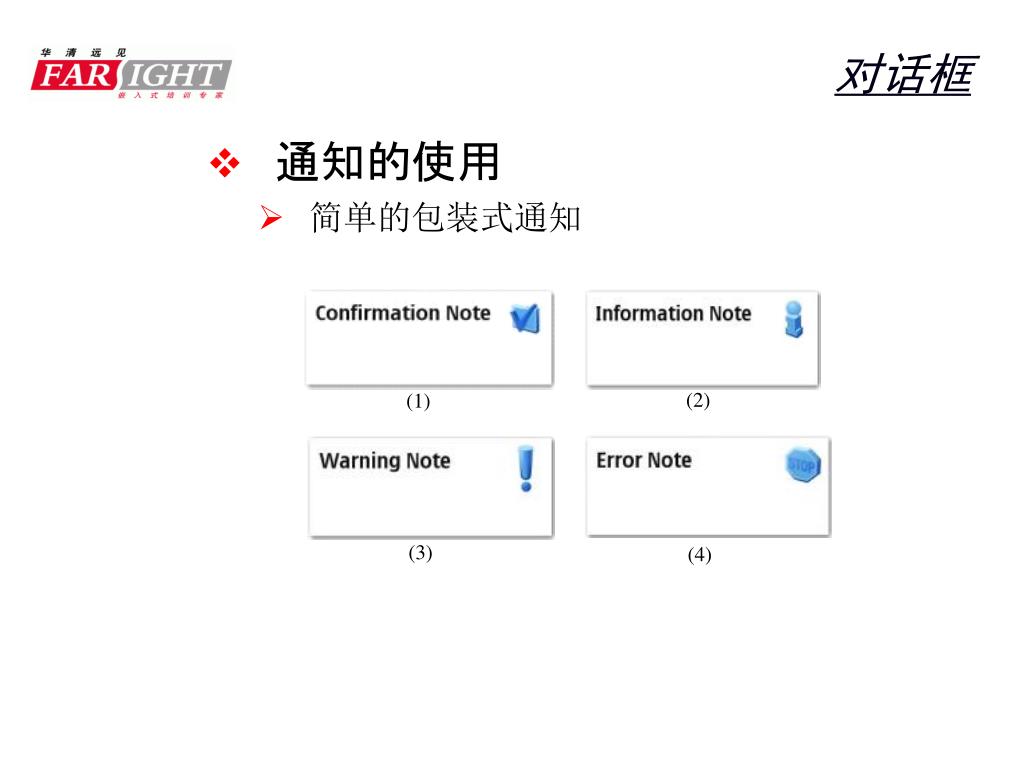

  37. 对话框 • 通知的使用 • 简单的包装式通知

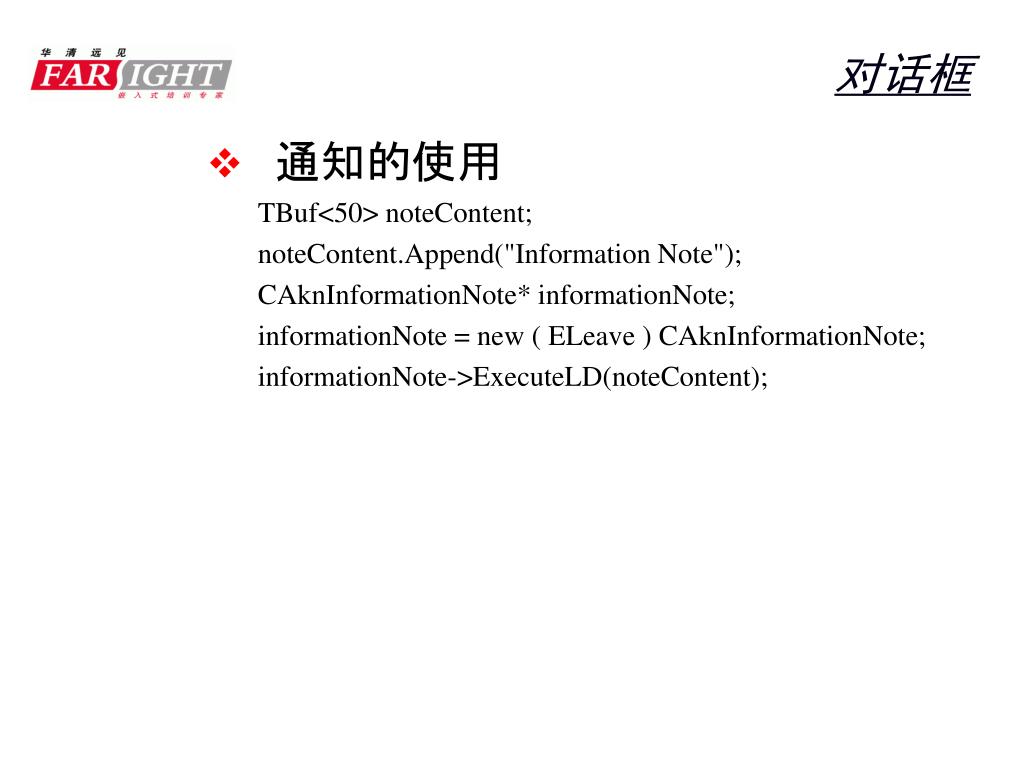

  38. 对话框 • 通知的使用 TBuf<50> noteContent; noteContent.Append("Information Note"); CAknInformationNote* informationNote; informationNote = new ( ELeave ) CAknInformationNote; informationNote->ExecuteLD(noteContent);

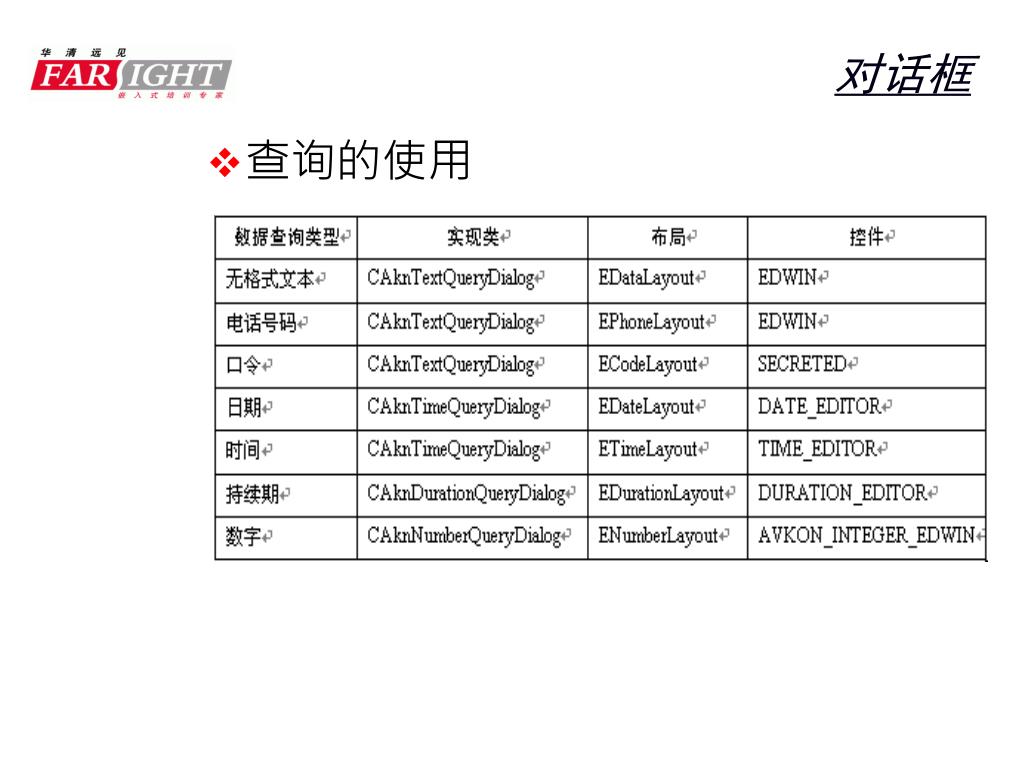

  39. 对话框 • 查询的使用
