Clean coal technology

Clean Coal Technology

Recht Dian (28127)

AisyahVelasofi (31637)

Yogi Legawan (29276)

MulyanaKarim (31710)

RidwanHerdiawan (30547)

Nur Huda S K(31753)

CahyoPrasetyo (30930)

Shofiahhayati (31965)

IrpanSaripudin (31020)

FajarPrasetya (32041)

BayuBuana N (31267)

PutikDiraramanti (32143)

ArstiyanRasmiyarso (31561)

Ahmad Aji (32257)

HafiqWijanarko (32299)

“Clean it then burn it” Technology


Clean coal technology

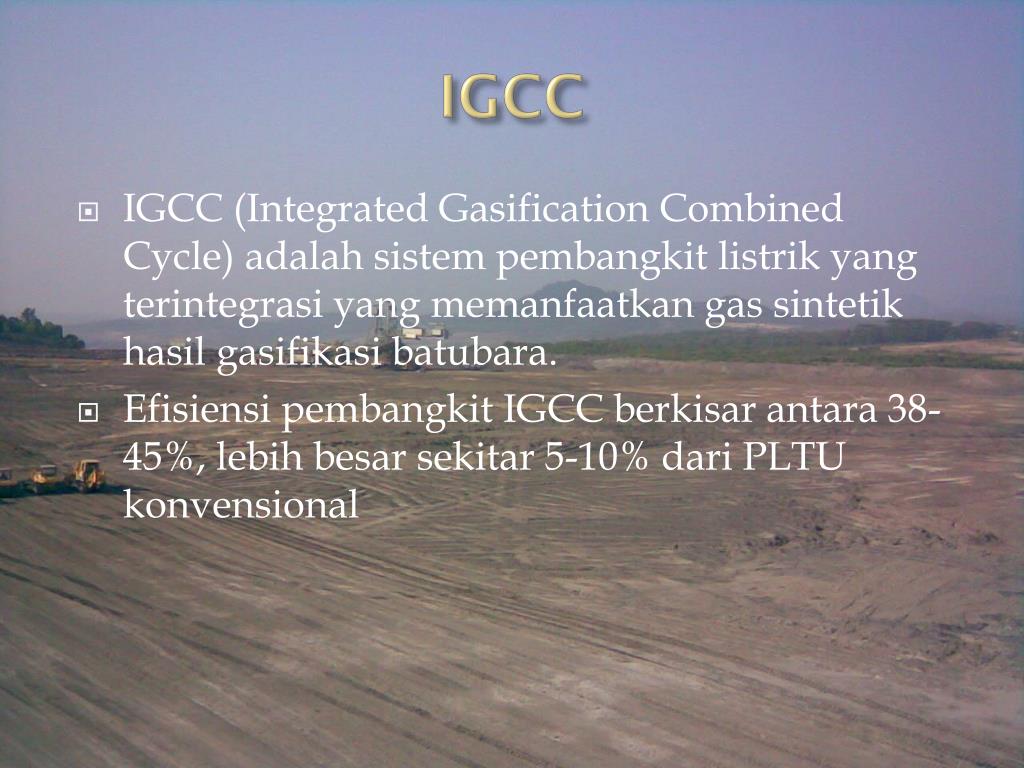

IGCC

  • IGCC (Integrated Gasification Combined Cycle) adalah sistem pembangkit listrik yang terintegrasi yang memanfaatkan gas sintetik hasil gasifikasi batubara.

  • Efisiensi pembangkit IGCC berkisar antara 38-45%, lebih besar sekitar 5-10% dari PLTU konvensional


Clean coal technology

Heat Recovery

ASU

Gas

Treatment

Gasification

Plant

Feedstock

CO+ H2O → H2+ CO2

Oxygen

Steam

Water

Saturator

CO2

Air

Sulphur

2H2S+O2→ 2H2O + 2S

Nitrogen

‘Shift’

Sulphur and CO2 Removal

2C+ O2 → 2CO

Boiler Feedwater

2H2O → 2H2+ O2

Heat Recovery Steam Generator

H2+ S → H2S

Frit

Gas Turbine

S

Steam Turbine

Combined Cycle

Gas Turbine

Boiler Feedwater

S

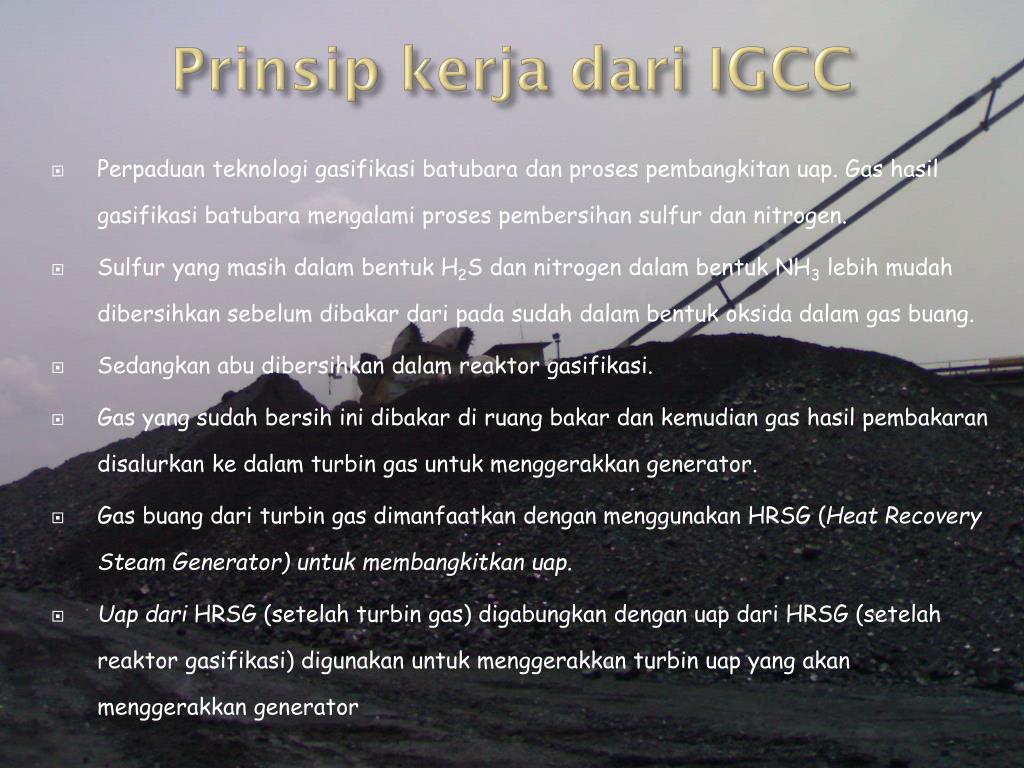

Prinsip kerja dari igcc

Prinsipkerjadari IGCC

  • Perpaduan teknologi gasifikasi batubara dan proses pembangkitan uap. Gas hasil gasifikasi batubara mengalami proses pembersihan sulfur dan nitrogen.

  • Sulfur yang masih dalam bentuk H2S dan nitrogen dalam bentuk NH3 lebih mudah dibersihkan sebelum dibakar dari pada sudah dalam bentuk oksida dalam gas buang.

  • Sedangkan abu dibersihkan dalam reaktor gasifikasi.

  • Gas yang sudah bersih ini dibakar di ruang bakar dan kemudian gas hasil pembakaran disalurkan ke dalam turbin gas untuk menggerakkan generator.

  • Gas buang dari turbin gas dimanfaatkan dengan menggunakan HRSG (Heat Recovery Steam Generator) untuk membangkitkan uap.

  • Uap dari HRSG (setelah turbin gas) digabungkan dengan uap dari HRSG (setelah reaktor gasifikasi) digunakan untuk menggerakkan turbin uap yang akan menggerakkan generator


Clean coal technology

  • Gas sintetis yang digunakan berasal dari reaktor-reaktor gasifikasi batubara. Prosesnya dibedakan menjadi dua berdasarkan eksploitasi batubaranya, yaitu:

    • Non-eksploitasi: UCG

    • Eksploitasi

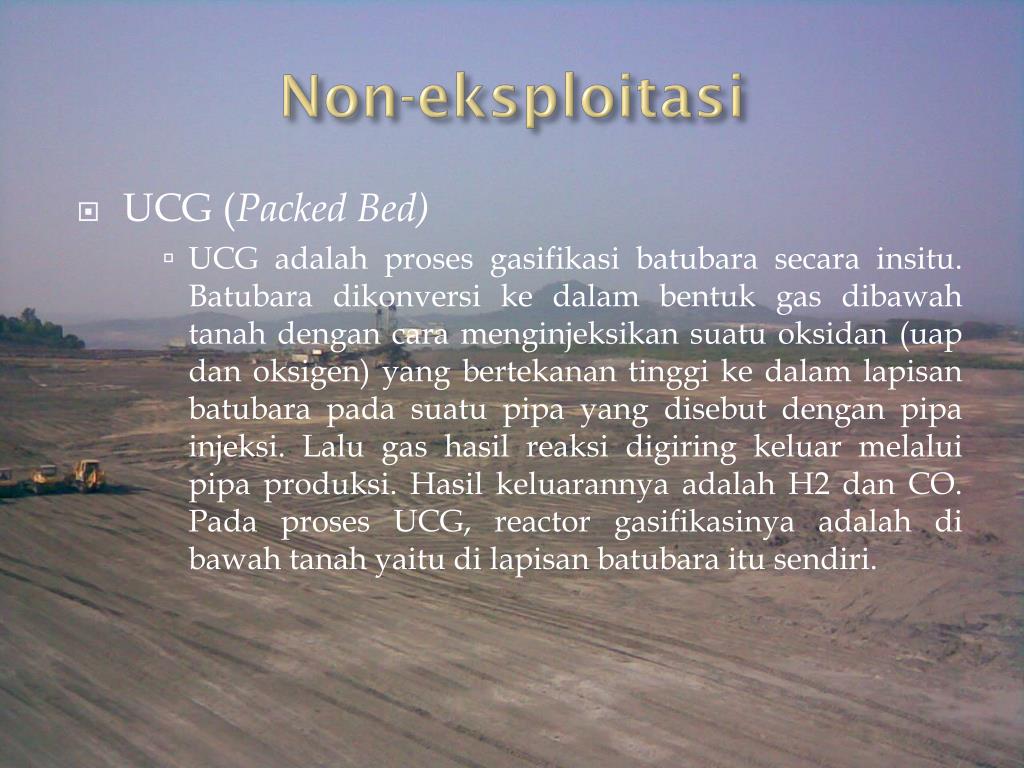

Non eksploitasi

Non-eksploitasi

  • UCG (Packed Bed)

    • UCG adalah proses gasifikasi batubara secara insitu. Batubara dikonversi ke dalam bentuk gas dibawah tanah dengan cara menginjeksikan suatu oksidan (uap dan oksigen) yang bertekanan tinggi ke dalam lapisan batubara pada suatu pipa yang disebut dengan pipa injeksi. Lalu gas hasil reaksi digiring keluar melalui pipa produksi. Hasil keluarannya adalah H2 dan CO. Pada proses UCG, reactor gasifikasinya adalah di bawah tanah yaitu di lapisan batubara itu sendiri.


Eksploitasi

Eksploitasi

  • Maksud dari eksploitasi disini adalah batubara dieksploitasi terlebih dahulu baru diproses menjadi syngas di reaktor gasifikasi, reaktor-reaktor tersebut adalah:

    • Fixed bed

    • Fluidized bed

    • Entrained flow bed

  • Proses gasifikasi batubara berdasarkan sistem reaksinya dapat dibagi menjadi empat macam

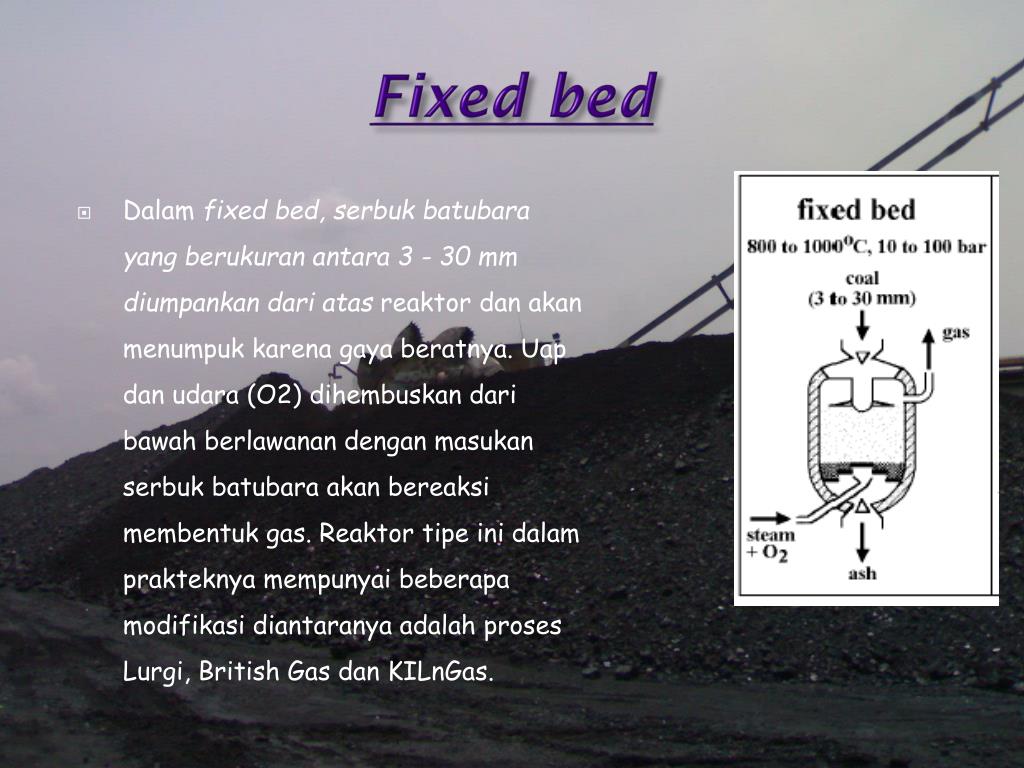

Fixed bed

Fixed bed

  • Dalamfixed bed, serbukbatubara yang berukuranantara 3 - 30 mm diumpankandariatasreaktordanakanmenumpukkarenagayaberatnya. Uapdanudara (O2) dihembuskandaribawahberlawanandenganmasukanserbukbatubaraakanbereaksimembentuk gas. ReaktortipeinidalamprakteknyamempunyaibeberapamodifikasidiantaranyaadalahprosesLurgi, British Gas danKILnGas.

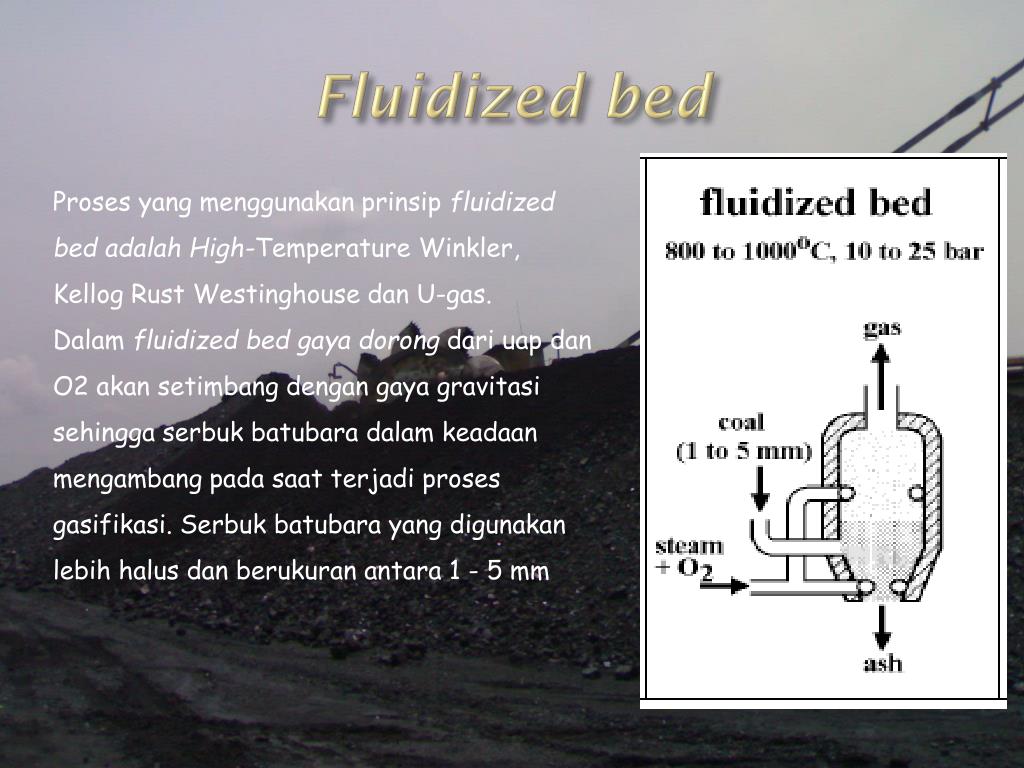

Fluidized bed

Fluidized bed

Proses yang menggunakan prinsip fluidized bed adalah High-Temperature Winkler, Kellog Rust Westinghouse dan U-gas.

Dalam fluidized bed gaya dorong dari uap dan O2 akan setimbang dengan gaya gravitasi sehingga serbuk batubara dalam keadaan mengambang pada saat terjadi proses gasifikasi. Serbuk batubara yang digunakan lebih halus dan berukuran antara 1 - 5 mm

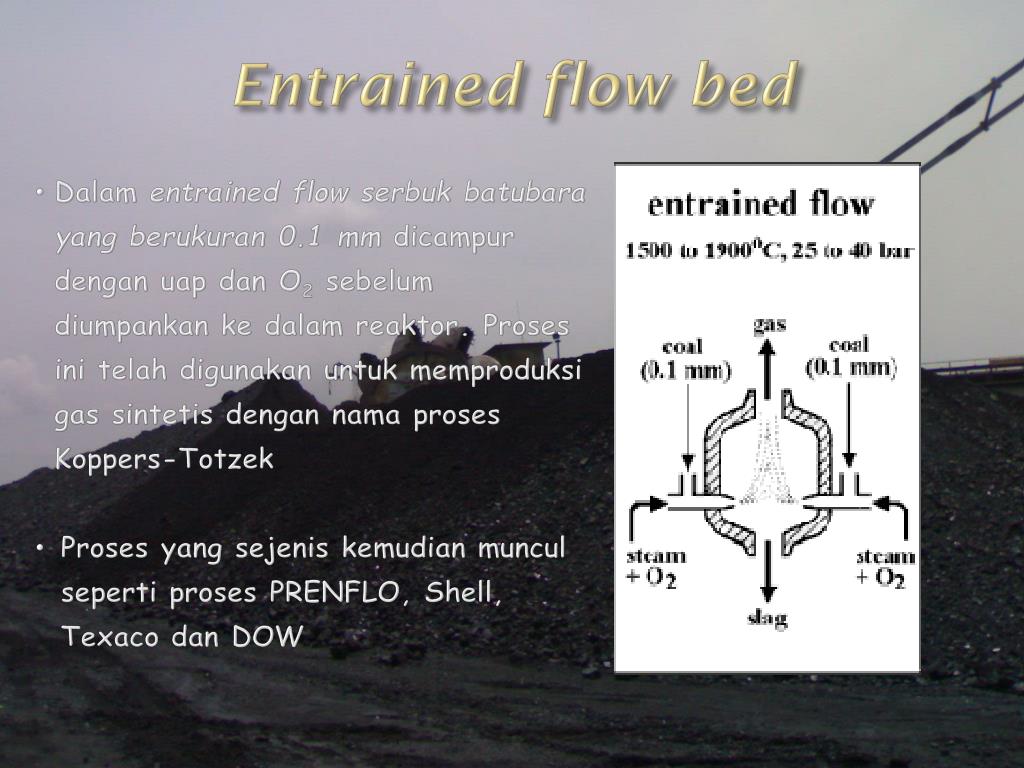

Entrained flow bed

Entrained flow bed

  • Dalamentrained flow serbukbatubara yang berukuran 0.1 mm dicampurdenganuapdan O2sebelumdiumpankankedalamreaktor. Prosesinitelahdigunakanuntukmemproduksi gas sintetisdengannamaprosesKoppers-Totzek

  • Proses yang sejeniskemudianmunculsepertiproses PRENFLO, Shell, Texaco dan DOW


Molten iron bath

molten iron bath

  • Proses molten iron bath merupakan pengembangan dalam proses industri baja.

  • Serbuk batubara diumpankan ke dalam reaktor bersama-sama dengan kapur dan O2. Kecuali proses molten iron bath semua proses telah digunakan untuk keperluan pembangkit listrik.


Perbandingan operasional pltu batubara konvensional dengan igcc 700 mw

PerbandinganOperasional PLTU Batubara Konvensionaldengan IGCC (700 MW)

73 % C; 1.2 % S; 10 % ash; Hu = 25000 kJ/kg; IGCC : 98 % desulphurization;

conventional power plant : 200 mg/m3 SO2 in flue gas; dry


Kesimpulan

Kesimpulan

  • Dalamsistem IGCC, sekitar 95 - 99 % darikandungan sulfur dalambatubaradapatdihilangkansebelumpembakaran.

  • NOXdapatdikurangisebesar 70 - 93 % dan CO2dapatdikurangisebesar 20 - 35 % (emisinyaberkisarantara 0.75 - 0.85 kg CO2/kWh) dibandingkandengan PLTU batubarakonvensional.

  • Dengantingkatemisi yang rendahmakadapatuntukmencegahterjadihujanasamkarenaemisipolutan SO2dan NOXsertamencegahterjadinyapemanasan global karenaemisi CO2.
