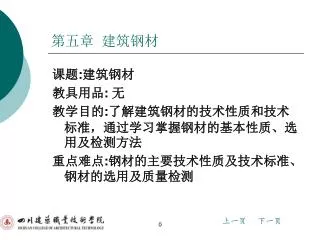

第五章 建筑钢材

  • 课题:建筑钢材

  • 教具用品: 无

  • 教学目的:了解建筑钢材的技术性质和技术标准,通过学习掌握钢材的基本性质、选用及检测方法

  • 重点难点:钢材的主要技术性质及技术标准、钢材的选用及质量检测

0


4350726

一、钢材的种类

  • 钢结构工程用型钢(角钢、槽钢、工字钢等)、钢板和钢管等。

钢结构网架

槽钢

工字钢

1


4350726

角钢

钢管

2


4350726

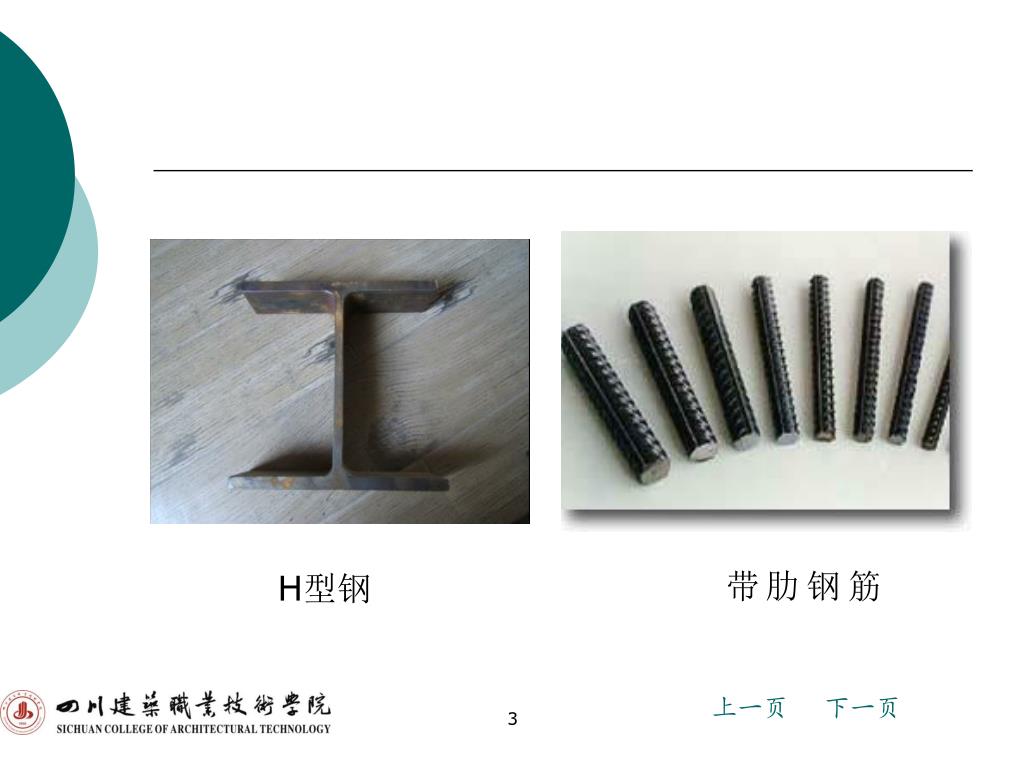

H型钢

筋钢肋带

3


4350726

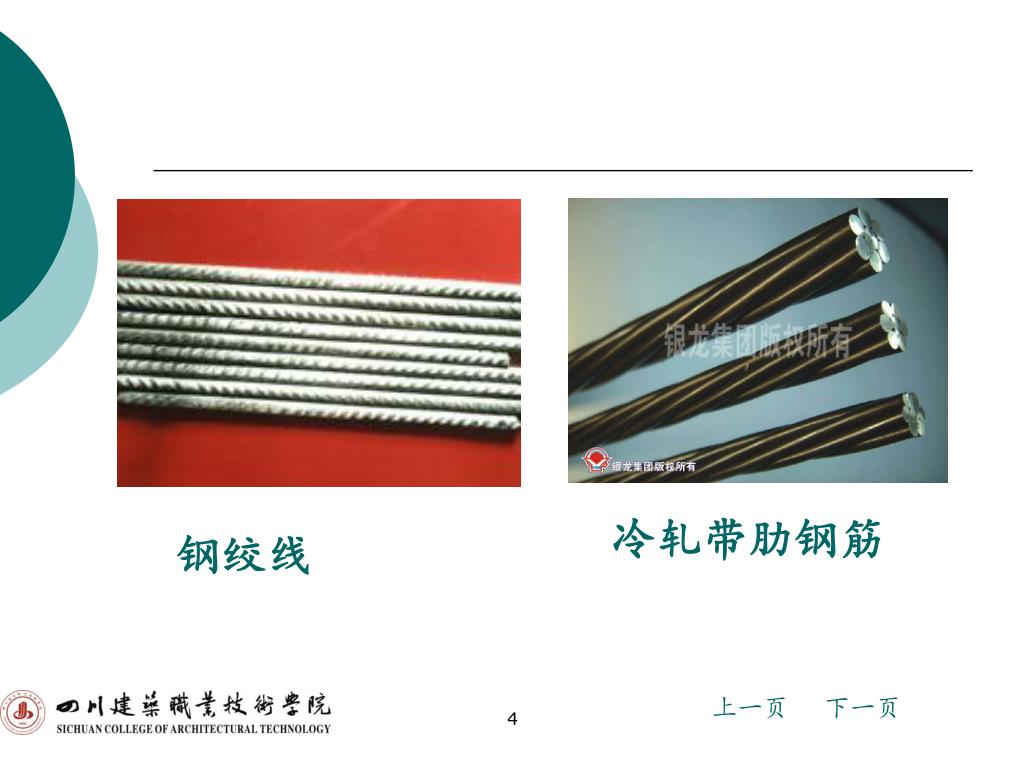

冷轧带肋钢筋

钢绞线

4


4350726

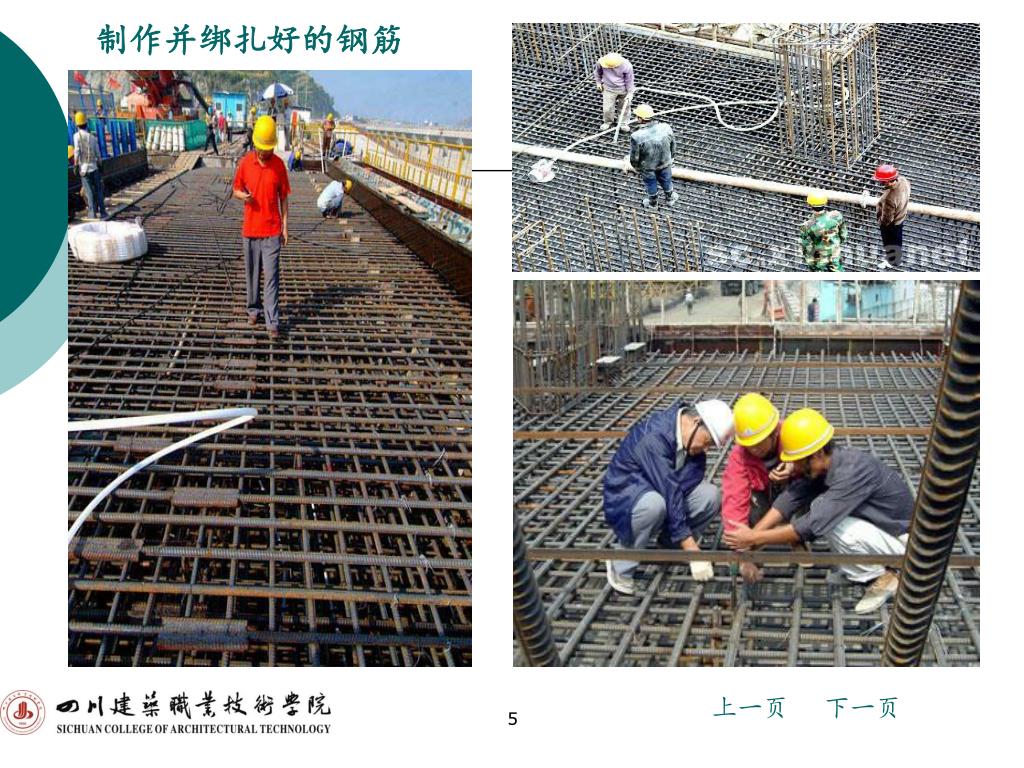

  • 制作并绑扎好的钢筋

5


4350726

二、钢材的优点

1.质量均匀,性能可靠。

2.强度、硬度高。

3.塑性、韧性好。

三、钢材的缺点

1.易锈蚀。

2.维修费用高。

3.耐火性差。

6


4350726

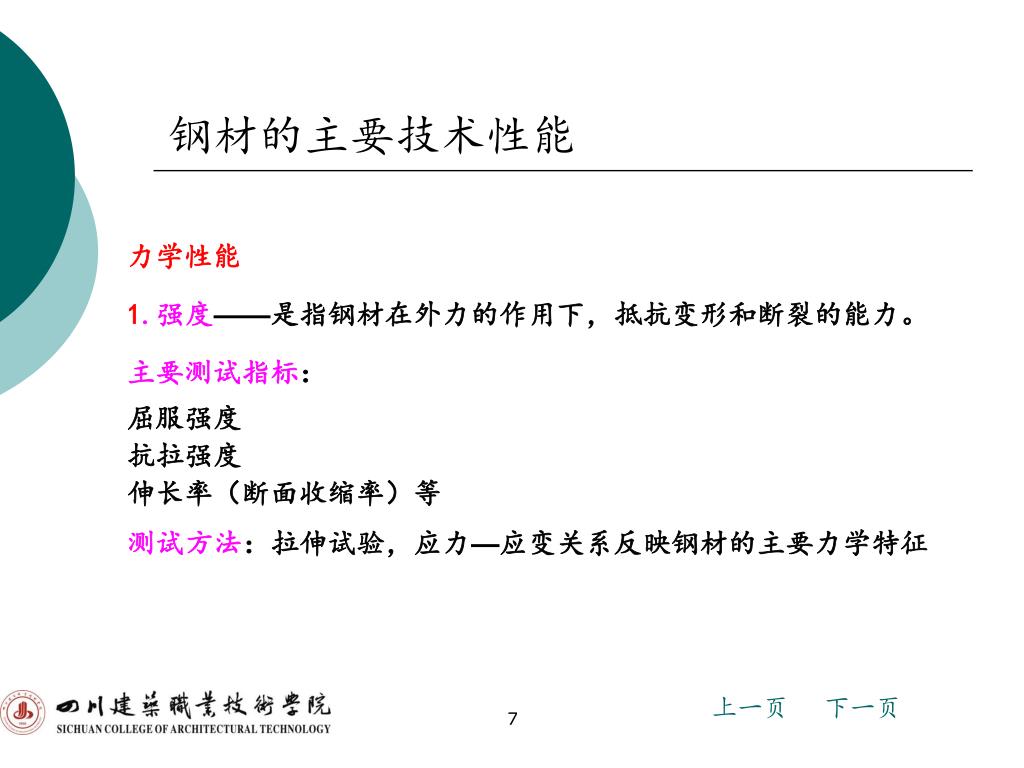

钢材的主要技术性能

  • 力学性能

  • 1.强度——是指钢材在外力的作用下,抵抗变形和断裂的能力。

  • 主要测试指标:

  • 屈服强度

  • 抗拉强度

  • 伸长率(断面收缩率)等

  • 测试方法:拉伸试验,应力—应变关系反映钢材的主要力学特征

7


4350726

弹性阶段

σB

B

σp

A

0

σ

σp—比例极限,MPa

σB—弹性极限,MPa

注:由于A、B两点相距较近,一般认为σp=σB 。

ε

0

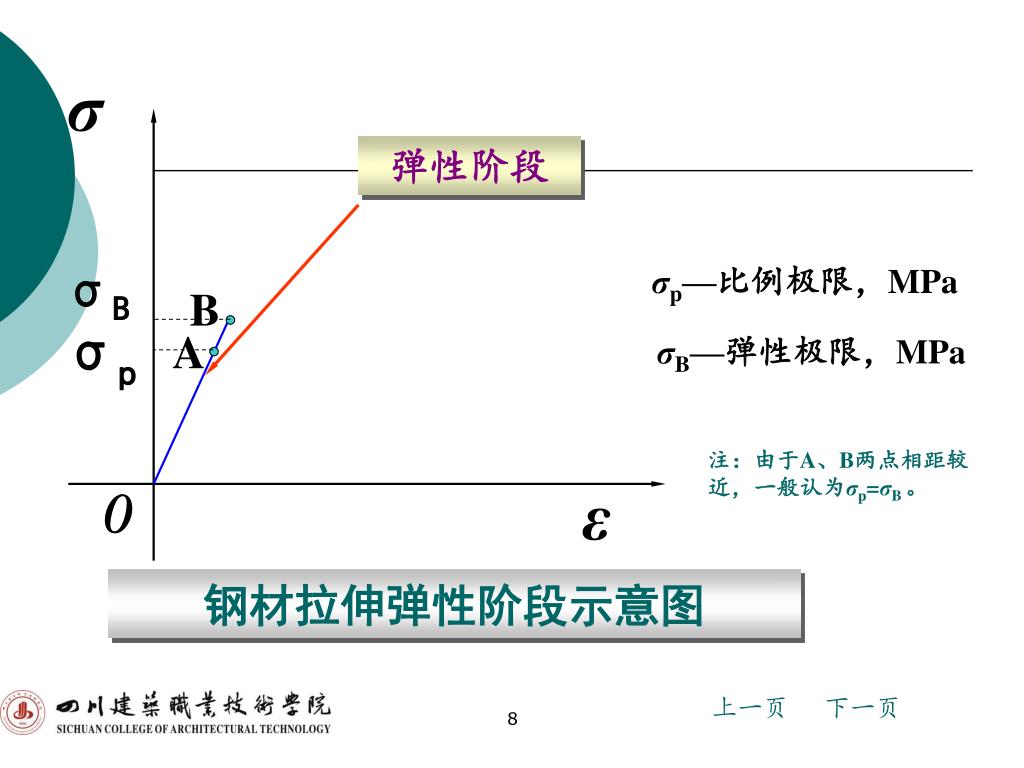

钢材拉伸弹性阶段示意图

8


4350726

C上

屈服阶段

C

C上

C

B

B

C下

A

C下

0

σ

放大后

ε

0

钢材拉伸屈服阶段示意图

9


4350726

D

D

D

D

D

D

σb

强化阶段

C上

C

C

B

A

C下

0

σ

σb— 抗拉强度或强度极限

ε

0

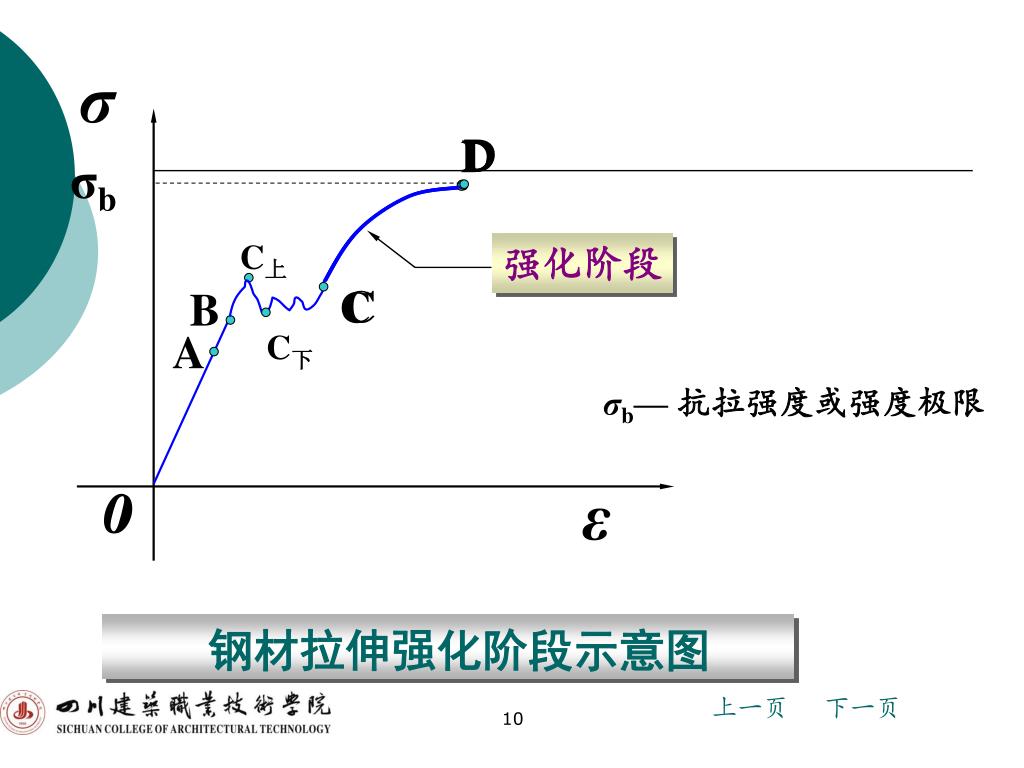

钢材拉伸强化阶段示意图

10


4350726

D

C上

C

B

E

A

C下

0

σ

DE——颈缩阶段

ε

0

钢材拉伸颈缩阶段示意图

11


4350726

万能材料试验机

12


4350726

  • C点: 抗拉强度

  • 屈服比 对工程设计有较大意义

  • 2、塑性

  • (1)伸长率

  • (2)断面收缩率

  • 3、冷弯性能

  • 4、冲击韧性

  • 5、硬度 HB

13


4350726

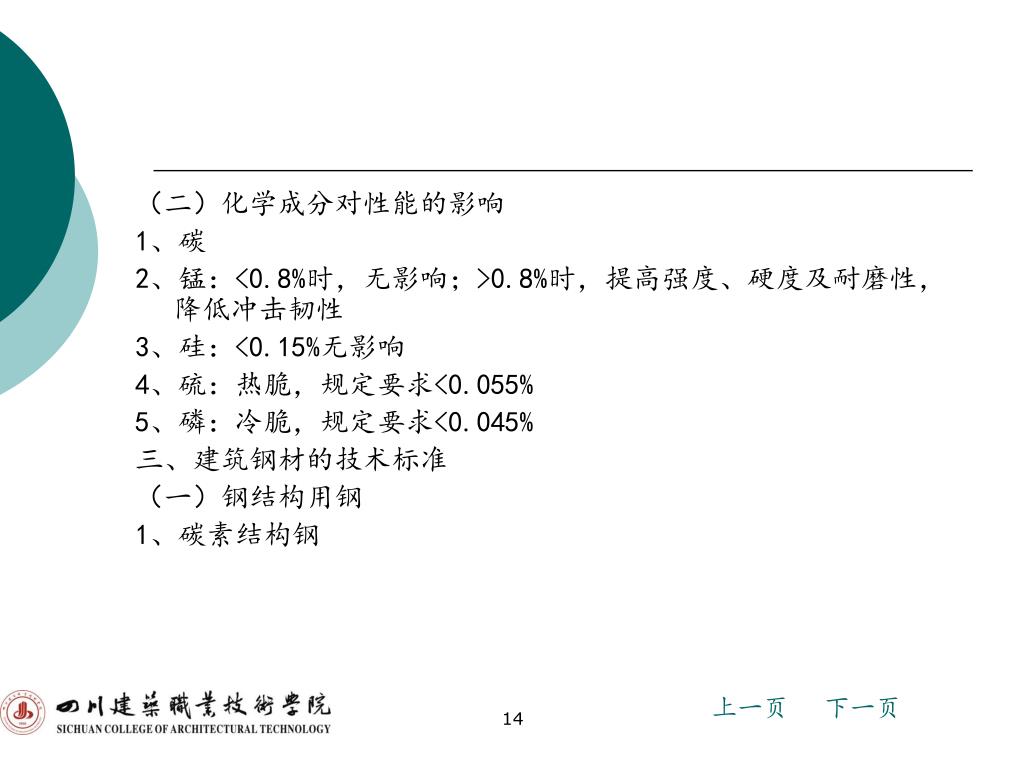

  • (二)化学成分对性能的影响

  • 1、碳

  • 2、锰:<0.8%时,无影响;>0.8%时,提高强度、硬度及耐磨性,降低冲击韧性

  • 3、硅:<0.15%无影响

  • 4、硫:热脆,规定要求<0.055%

  • 5、磷:冷脆,规定要求<0.045%

  • 三、建筑钢材的技术标准

  • (一)钢结构用钢

  • 1、碳素结构钢

14


4350726

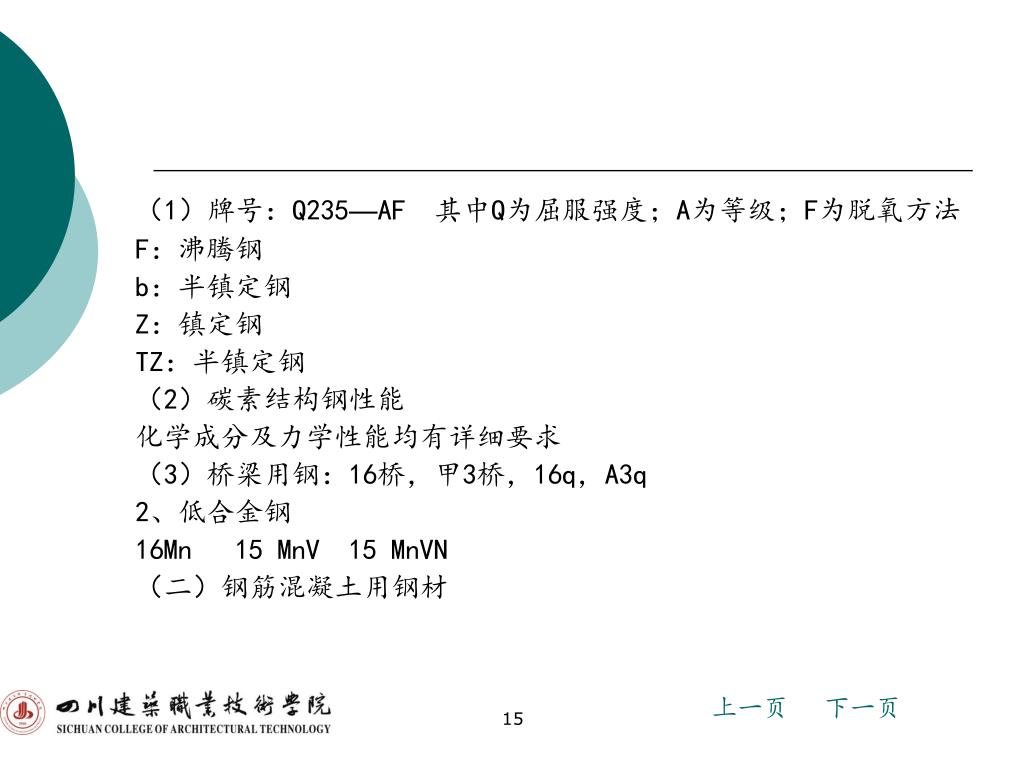

  • (1)牌号:Q235—AF 其中Q为屈服强度;A为等级;F为脱氧方法

  • F:沸腾钢

  • b:半镇定钢

  • Z:镇定钢

  • TZ:半镇定钢

  • (2)碳素结构钢性能

  • 化学成分及力学性能均有详细要求

  • (3)桥梁用钢:16桥,甲3桥,16q,A3q

  • 2、低合金钢

  • 16Mn 15 MnV 15 MnVN

  • (二)钢筋混凝土用钢材

15
