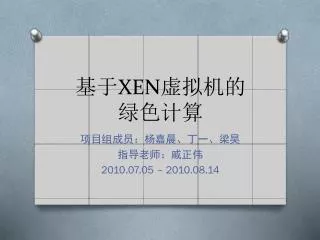

  1. 基于XEN虚拟机的 绿色计算 项目组成员：杨嘉晨、丁一、梁昊 指导老师：戚正伟 2010.07.05 – 2010.08.14

  2. 项目回顾 • 1~2周：实验环境的搭建及熟悉 • CentOS操作系统安装 • Xen在CentOS上源码安装 • SVN平台建立 • Xen的基本指令的熟悉 • 网络文件系统（nfs，iSCSI）的搭建 • 在VM上安装不同的OS，并通过Save / load、Migrate、Live migrate三种迁移方式，nfs、iscsi两种网络文件系统进行简单迁移，简单熟悉xmapi • 阅读相关领域论文

  3. 项目回顾 • 第3周 • 测试在两个机器之间来回迁移VM，并测试在迁移造成的down time。 • 明确了以Shares and Utilities based Power Consolidation in Virtualized Server Environments为指导论文，通过已搭建的环境，实现其算法并对所得结果进行分析，并尝试改进算法作为项目目标。

  4. 项目回顾 • 4~6周 • 使用PYTHON语言实现了论文提及算法，并加以实验。 • 通过算法，实现了一个简单的VM分配控制器。通过检测CPU利用率及功耗，此控制器可以根据VM的min,max,share值，分配VM至PM。达到绿色计算的目的。

  5. Shares and Utilities based Power Consolidation in Virtualized Server Environments • 现有的VM管理工具 • 没有考虑到资源分配与动态调整 • 没有考虑到节能因素 • 提供五个VM分派算法 • BS、GM、GMM、EMM、PEMM • 考虑到上诉因素 • 通过模拟运算得出PEMM各方面最优

  6. 资源分配与动态调整 • Hypervisor支持调整VM获得资源的max、min、share。 • 管理工具倾向于制定consolidation策略，并给出每个VM获得资源的确定大小。 • 如果管理工具能够动态调整，则会更节能。 VM1 Min VM1 Size VM1 Max VM2 Max VM2 Size VM2 Min

  7. 动态调整的影响 • 在高负载下，动态调整MMS会得到更好的性能指标。 • Consolidation的结果是所有PM处于高负载状态。

  8. 分配算法对比

  9. BS、GM、GMM reservation Server 1 VM8 min VM7 min VM6 min VM5 min VM3min VM4 min VM2 min VM1 min max max max max max max max max • BS： • 只排序PM • GM: • 按照max时的utility排序VM • GMM: • 同时考虑最大最小值 Server 2 Server 3 Sorted by power rate Pj / Cj

  10. EMM、PEMM • EMM：首先按照min放置VM，之后试图扩展一些VM的资源以利用PM的剩余资源。 • 实现算法上，每添加一台VM，计算添加并扩展之后总体utility的收益，由此决定VM放置在哪台PM上。 • PEMM：计算收益时，不仅仅考虑VM，还考虑额外增加PM时的能耗，将能耗换算为负收益。

  11. 模拟实验结果

  12. 系统功能 • 多种 VM分配算法的实现框架。 • 由于 VM 分配问题本质上是一个背包问题，属于NP问题，故实现的算法都是启发式的搜寻算法而不是最优算法。 • 根据分配算法，分配 VM 到 PM 上运行。 • 对分配到特定 PM 上的 VM 根据min, max, share分配资源。 • 监视分配到 PM 上的 VM 的运行状态，根据 VM 分配算法的分配结果，执行对 VM 的控制。控制包括： • create创建 • migration 迁移 • close & destory关闭 • ajustment调整 VM 的资源占用 • VM 启动后的自动配置，运行指定服务。 • 收集 VM 的性能测量数据，包括 • VM 的cpu利用率 • VM 的http响应时间

  13. 分布式系统组成

  14. Dispatching Server 分派服务器 • 职责 运行dispatcher分配算法，并运行所有参数收集程序的服务器。 • 软硬件环境 CentOS 5.5

  15. Dispatching Server 分派服务器

  16. Storing Server 存储服务器 • 职责 运行NFS服务，在nfs的根目录上保存所有系统代码，以及所有虚拟机的硬盘镜像，为系统运行提供持久存储。 • 软硬件环境 CentOS5.5 NFS 服务器

  17. PM 物理机服务器 • 职责 运行xen，dom0中运行CentOS。其上运行monitor.py，监视分配给自己的VM的状态，并根据其状态控制VM的启动、迁移、关闭，并分配PM资源。 • 软硬件环境 Xen 3.4.3 CentOS5.5 linux-xen 2.6.18内核 dom0_mem = 1024 MB Intel Core 2 Due E8500 3.16GHZ×2 2GB物理内存资源

  18. PM 物理机服务器

  19. VM 虚拟机 • 职责 运行虚拟机，其中运行测量虚拟机性能的各服务器组件。 • 软硬件环境 Archlinux 10 Python 2.6 虚拟机分配1个vcpu 128MB内存

  20. VM 虚拟机

  21. 系统架构详述

  22. 组件模型 • 公用代码 公用代码供所有其余组件引用。

  23. 组件模型 • 测试 & 数据收集代码 这些代码在主框架之外，度量评估VM的性能参数。对于每一个参数，代码都是成对出现，一个位于VM中生成数据，一个位于 Dispatching Server上，收集来自所有VM的数据并记录。

  24. 组件间通信模型 • XenGreenCom系统是一个分布式系统，组件间的通讯方式分为两种： • 黑板模式 • http通讯

  25. 黑板模式 • 实现方式 每一个独立的组件，通过写入一个存放在nfs上、属于自己的黑板文件，来报告该组件的当前状态。每一个黑板文件的结构是定义了一些特殊变量的python脚本。其它组件通过读取并解析黑板文件上的内容，来决定自己的行为。组件之间避免直接通讯，通过黑板文件实现间接通讯。 • 优点 任何时刻，系统管理员可以手动修改黑板文件的内容，从而控制整个系统的行为。并且，关闭并修改任何一个组件，都不会影响到系统其余部分的正常运作，因为黑板文件的内容会保持不变。 • 缺点 周期性地检查黑板内容效率很差，且周期很长，实现中为了达到nfs同步的速度，周期至少是5s这样的数量级。 但是考虑到本系统组件的基本操作，比如虚拟机动态迁移的耗时是20s左右，虚拟机冷启动的耗时是40s左右，5s的周期性对于我们实现的系统而言不算是太大的缺陷。

  26. 系统中的黑板文件

  27. http server/client通讯 • 实现方式 通过开放http服务，对外公布数据。 系统中引入这种通讯方式的地方，都是前述的，用于VM的性能等指标数据测量与收集的地方。 • 优点 该种方式建立起来的进程间通讯，无论从稳定性、速度等方面考虑都受到严格验证，并且只需要一个普通浏览器就可以很容易地调试。 • 缺点 解析http请求的方式实现复杂，占用一个通信端口。并且任何一端程序失败，都会导致链接断开。

  28. 系统运行流程 Monitors Dispatcher Plan PMs VM 1 Stat Util_Server • VM 2 • Stat • Util_Server ... • VM n • Stat • Util_Server Dispatcher Migrate/Create/Destroy Util_Data

  29. 网络和NFS服务 • 系统设置的第一步是建立起一个内部局域网，保证所有虚拟机的网络连接性，同时内部网路有助于维持虚拟机迁移时的稳定性。 • 网络正常配置之后，Storing Server开始提供NFS服务，为所有PM和VM提供统一的数据存储。

  30. PM的启动 • PM在CentOS启动时，通过/etc/fstab配置，自动挂接 nfs到/mnt/nfs位置上。 • 启动monitor.py，首先通过读取/proc的方式收集物理机的相关性能参数，包括cpu频率、ip地址等，写入server_ip文件。这一步是将PM注册给Dispatcher，DS会读取所有的server文件来获取可用PM列表。 • 随后monitor进入监视循环，每一次监视周期中，逐一读取每一个VM的状态，并执行相应操作。

  31. Monitor行为

  32. VM创建脚本 • VM创建脚本 • VM是通过arch.cfg脚本创建的。 • 在该脚本中，读取当前VM被分配的ip地址，并据此算出MAC地址，设置虚拟网卡。 • VM的MAC地址是IP地址的16进制表示，前缀00:1B形成的，在VM的OS启动时根据MAC地址再反向算出IP地址。

  33. VM arch 启动脚本 • 安装在VM中的arch被配置为自动登录。 • /etc/vm/init.sh执行以下序列： • 查询自己被分配的MAC地址并回算出IP地址。 • 用ifconfig重新设置IP地址。 • 挂载SS上的NFS到/mnt/nfs中。 • 调用lookup_vmname.py，在/mnt/nfs中，根据自己的IP地址推算出自己的hostname。 • 设置自己的hostname，并同时设置$VMNAME环境变量。 • 进一步调用位于/mnt/nfs/$VMNAME/init.py的python脚本。（该脚本目前为空） • 进一步调用位于/mnt/nfs/$VMNAME/init.sh的bash脚本。

  34. VM arch 启动脚本 • /mnt/nfs/$VMNAME/init.sh执行以下序列： • 检查/mnt/nfs/pubkey中是否存在自己的pubkey，若没有，调用ssh-keygen生成自己的dsa公钥密钥对。 • 收集/mnt/nfs/pubkey中的所有VM的公钥，记录到~/.ssh/authorized_keys，信任所有其它的VM。 • 开启VM 虚拟机中列出的所有http服务，开始监听相应端口。 • 开启HPL benchmark服务。

  35. 实验数据分析

  36. 实验数据分析 图1 utility变化图 （VM每过定长时间增加一台，PM按需增长）

  37. 实验数据分析 图2 utility与VM个数

  38. 实验数据分析 图3 考虑功耗后的utility变化图

  39. 实验数据分析 图4 考虑功耗后 VM与utility关系图

  40. 数据分析 • BS,GM,GMM曲线 • 在X轴方向上长度较短 • 相同物理机数量上能够放置的VM数量较少 • 相同任务量的情况下这三种算法需要更多的物理机资源来完成。 • PEMM曲线 • 该曲线分为明显的3段 • 第一个折点 • 第二个折点 • PEMM在接受了更多的VM的情况下,utility还有上升的空间.

  41. 数据分析 • 新开物理机的能耗作为影响utility的参数 • 参数调小,曲线升高,反之参数调大,曲线降低 • 这个参数会影响到tradeoff的大小,可以在节能模式下将参数调大或者在性能模式下将参数调小.

  42. 数据分析 • PEMM算法改进设想: PM1 On PM2 On PM3 Off VM2 VM3 VM1 VM4 PM1 On PM2 On PM3 Off VM2 VM3 VM1 VM4
