  1. 第 9 章 虛擬區域網路 (VLAN)

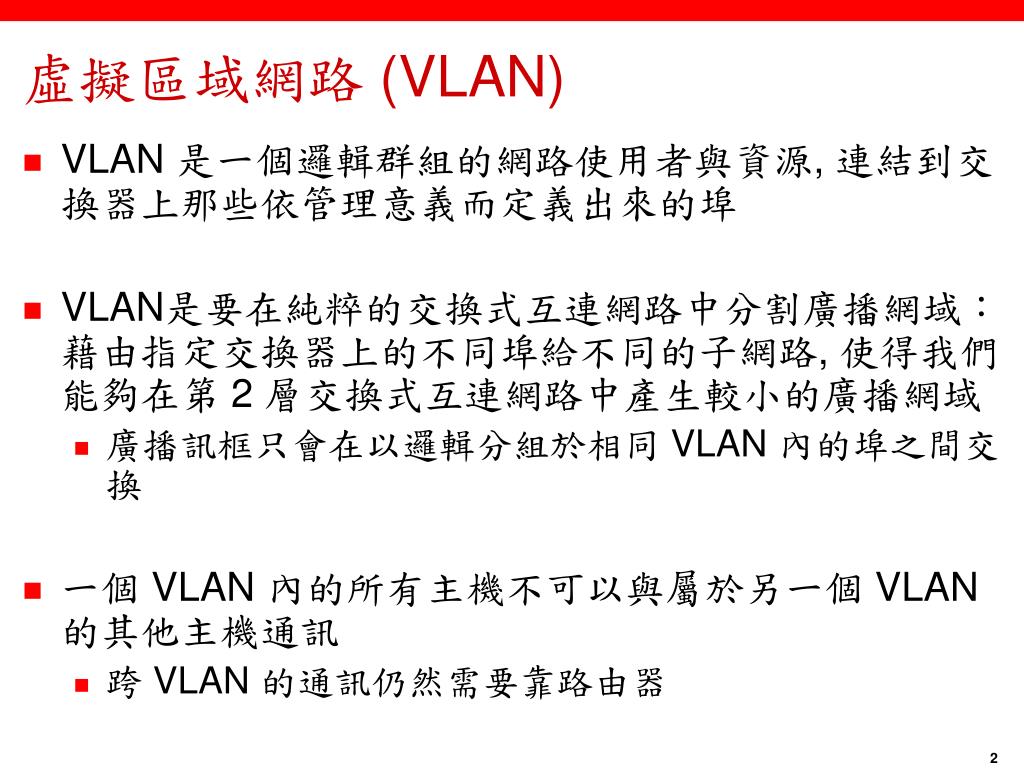

  2. 虛擬區域網路 (VLAN) • VLAN 是一個邏輯群組的網路使用者與資源, 連結到交換器上那些依管理意義而定義出來的埠 • VLAN是要在純粹的交換式互連網路中分割廣播網域：藉由指定交換器上的不同埠給不同的子網路, 使得我們能夠在第 2 層交換式互連網路中產生較小的廣播網域 • 廣播訊框只會在以邏輯分組於相同 VLAN 內的埠之間交換 • 一個 VLAN 內的所有主機不可以與屬於另一個 VLAN 的其他主機通訊 • 跨 VLAN 的通訊仍然需要靠路由器

  3. 交換式網路 第 2 層交換式網路所能得到的最大好處就是：為每個裝置連接交換器的每個埠, 以產生個別碰撞網域的網段

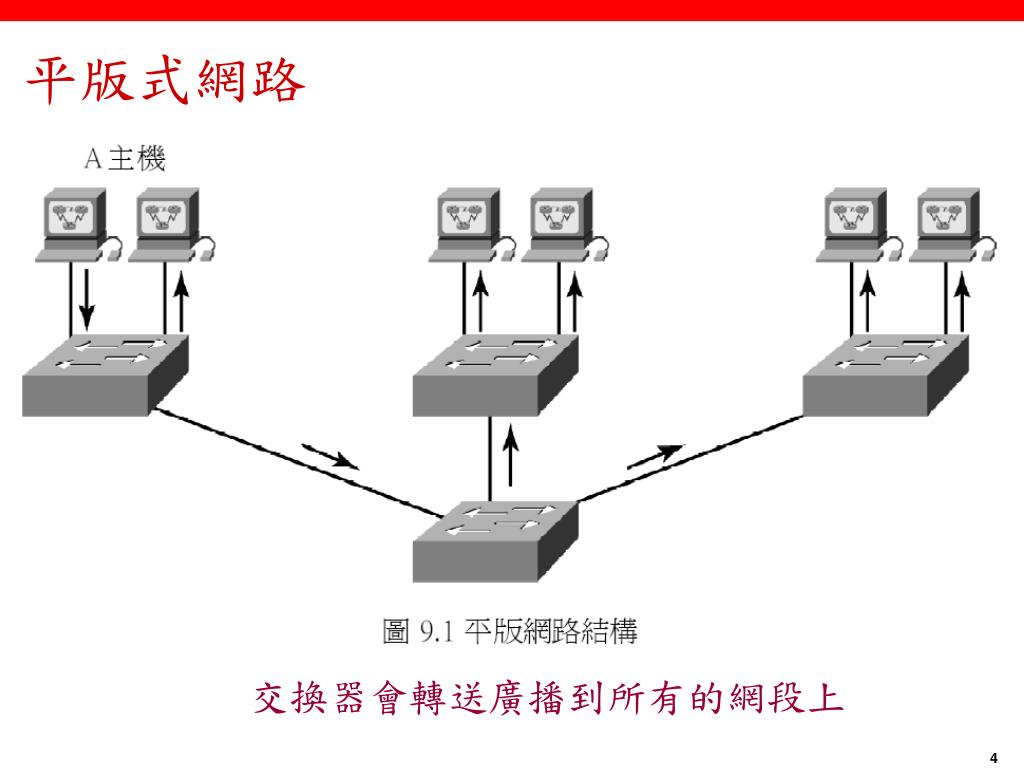

  4. 平版式網路 交換器會轉送廣播到所有的網段上

  5. 第二層交換的問題 • 廣播 • 安全性 • 所有使用者預設上都可看到所有的裝置 • 無法阻止裝置送出廣播, 也無法阻止使用者回應廣播

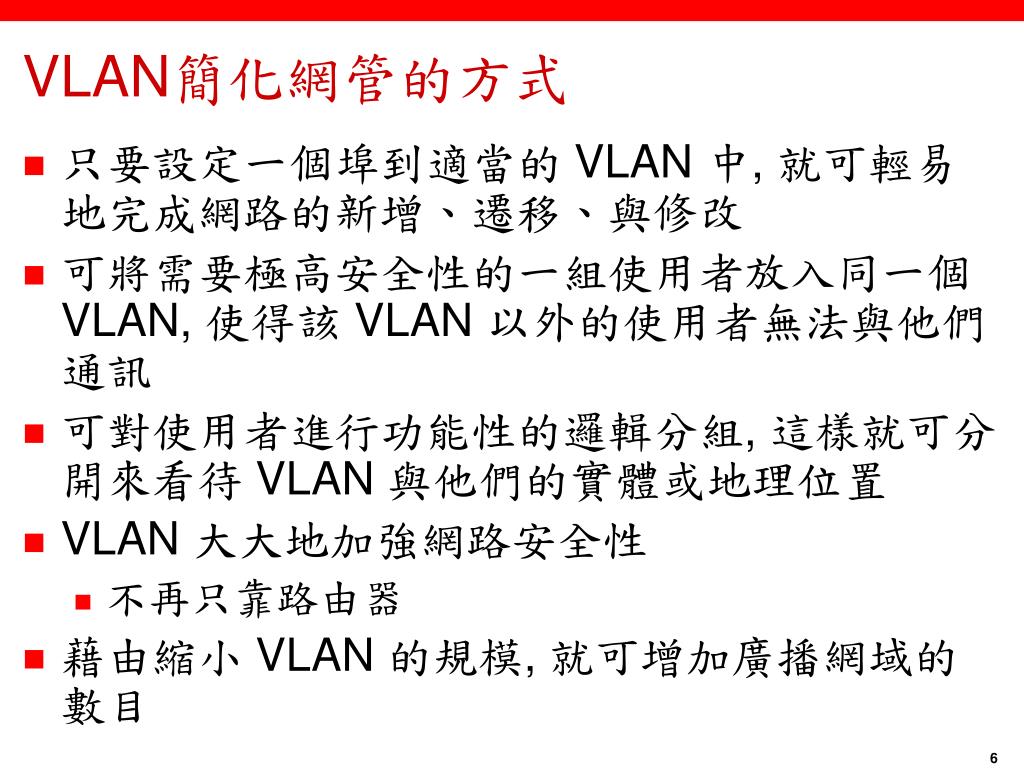

  6. VLAN簡化網管的方式 • 只要設定一個埠到適當的 VLAN 中, 就可輕易地完成網路的新增、遷移、與修改 • 可將需要極高安全性的一組使用者放入同一個 VLAN, 使得該 VLAN 以外的使用者無法與他們通訊 • 可對使用者進行功能性的邏輯分組, 這樣就可分開來看待 VLAN 與他們的實體或地理位置 • VLAN 大大地加強網路安全性 • 不再只靠路由器 • 藉由縮小 VLAN 的規模, 就可增加廣播網域的數目

  7. 彈性與擴充性（問題） • 如果業務部門的集線器插滿了, 而您需要增加其他的使用者到業務部區域網路, 怎麼辦？寄居在其他部門的區域網路﹐這樣會有兩方面的議題： • 安全 • 效率

  8. 彈性與擴充性（解決方式） VLAN可讓您跨越實體地理位置的限制！

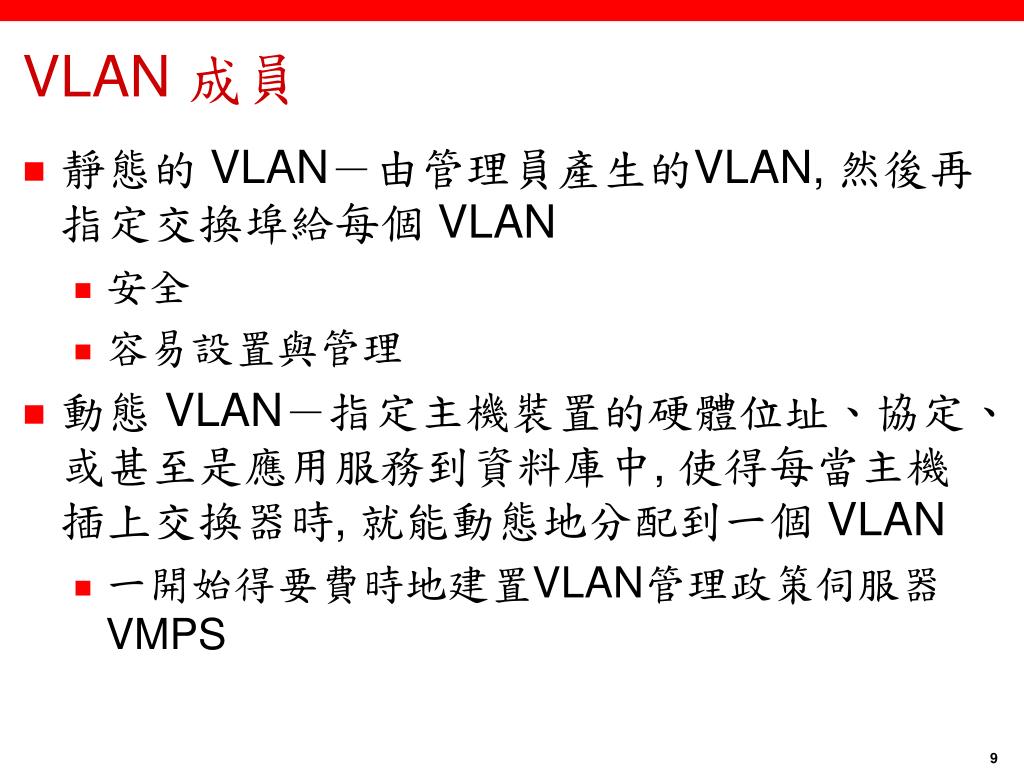

  9. VLAN 成員 • 靜態的 VLAN－由管理員產生的VLAN, 然後再指定交換埠給每個 VLAN • 安全 • 容易設置與管理 • 動態 VLAN－指定主機裝置的硬體位址、協定、或甚至是應用服務到資料庫中, 使得每當主機插上交換器時, 就能動態地分配到一個 VLAN • 一開始得要費時地建置VLAN管理政策伺服器VMPS

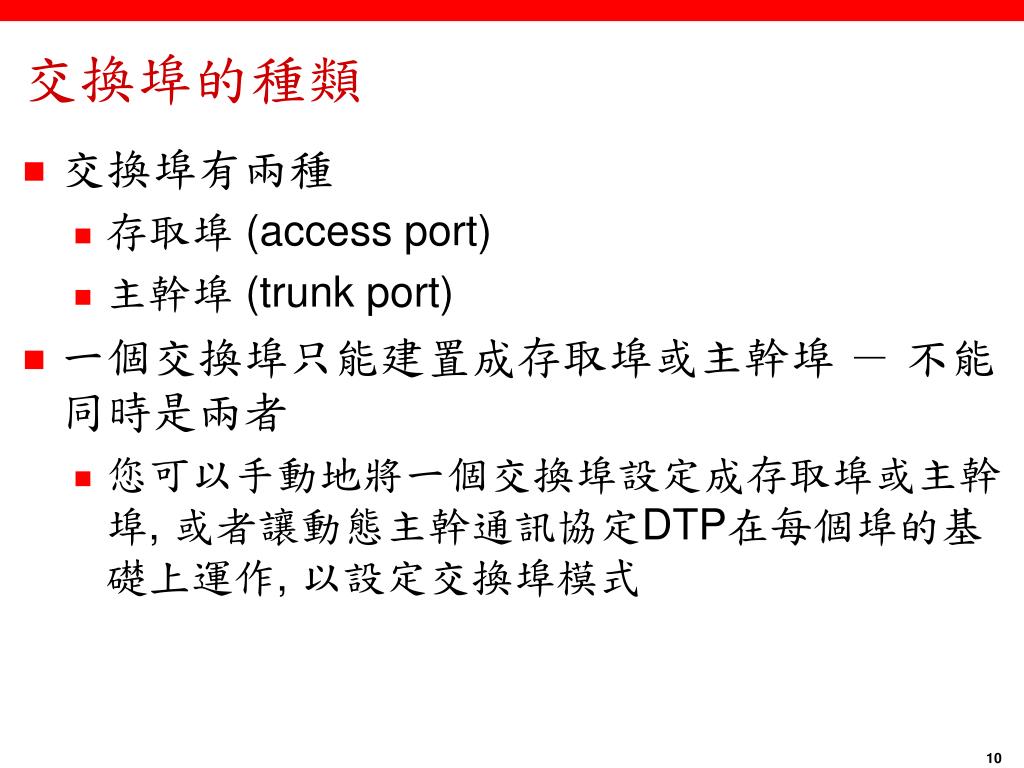

  10. 交換埠的種類 • 交換埠有兩種 • 存取埠 (access port) • 主幹埠 (trunk port) • 一個交換埠只能建置成存取埠或主幹埠 － 不能同時是兩者 • 您可以手動地將一個交換埠設定成存取埠或主幹埠, 或者讓動態主幹通訊協定DTP在每個埠的基礎上運作, 以設定交換埠模式

  11. 存取埠 • 這種埠只能屬於一個 VLAN , 而且只傳送一個 VLAN 的交通（語音 VLAN例外） • 交換器在轉送訊框至存取鏈路的裝置之前, 會先移除訊框中的 VLAN 資訊。所以這裡的交通完全以原生的格式來收送, 不帶任何的 VLAN 標籤 • 任何連結至存取鏈路的裝置都不會察覺到它是某個 VLAN 的成員 － 該裝置只假定它是同一個廣播網域的一部份, 但並不瞭解實體的網路拓樸 • 語音存取埠 • 在語音交通用的交換埠上增加第二個 VLAN －語音 VLAN • 可同時將存取埠設給資料與語音 VLAN

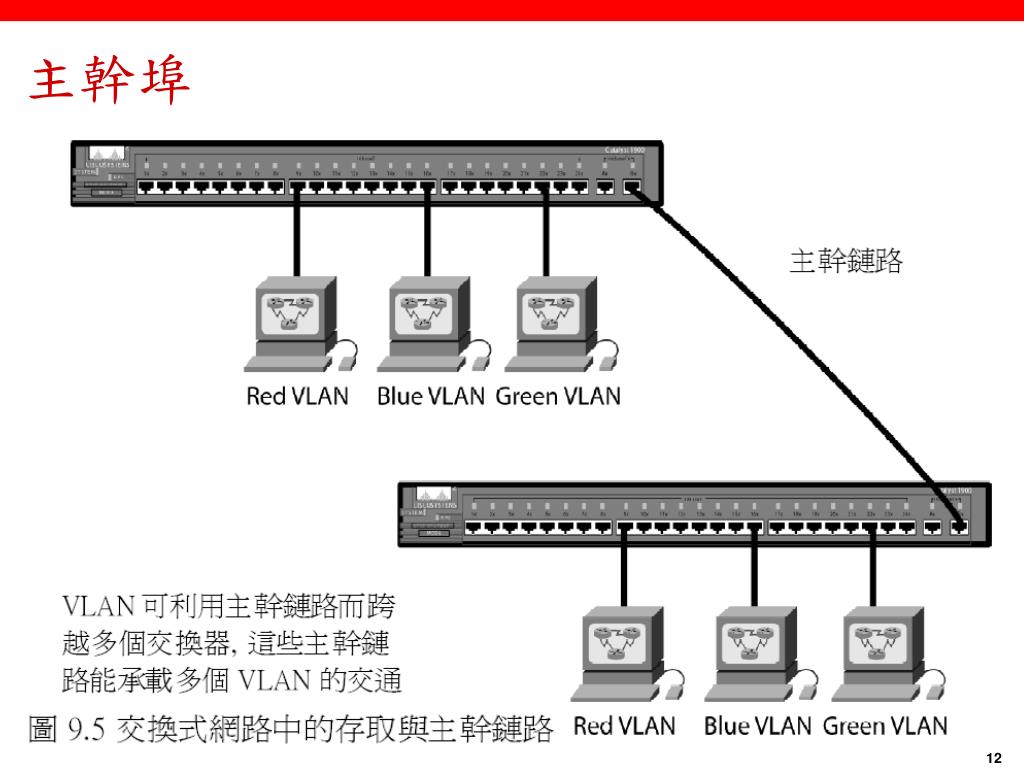

  12. 主幹埠

  13. VLAN如何跨交換器 • VLAN 可以跨越一個以上互相連結的交換器。所以必須有個方法可讓交換器在訊框經過交換組織與 VLAN 時, 能夠記錄所有的使用者與訊框 • 為訊框貼標籤 • 訊框的識別 • 指定一個唯一的VLAN ID • 運作方式 • 每部交換器收到訊框時必須先從訊框的標籤中識別出它的 VLAN ID, 然後檢視過濾表中的資訊, 看要如何處理該訊框 • 如果訊框抵達的是一部連有其他主幹鏈路的交換器, 就會從主幹鏈路的埠轉送出去 • 當訊框抵達出口 (由轉送 / 過濾表來決定它是否是符合該訊框之 VLAN ID 的存取鏈路) 時, 交換器就會移除 VLAN 識別子

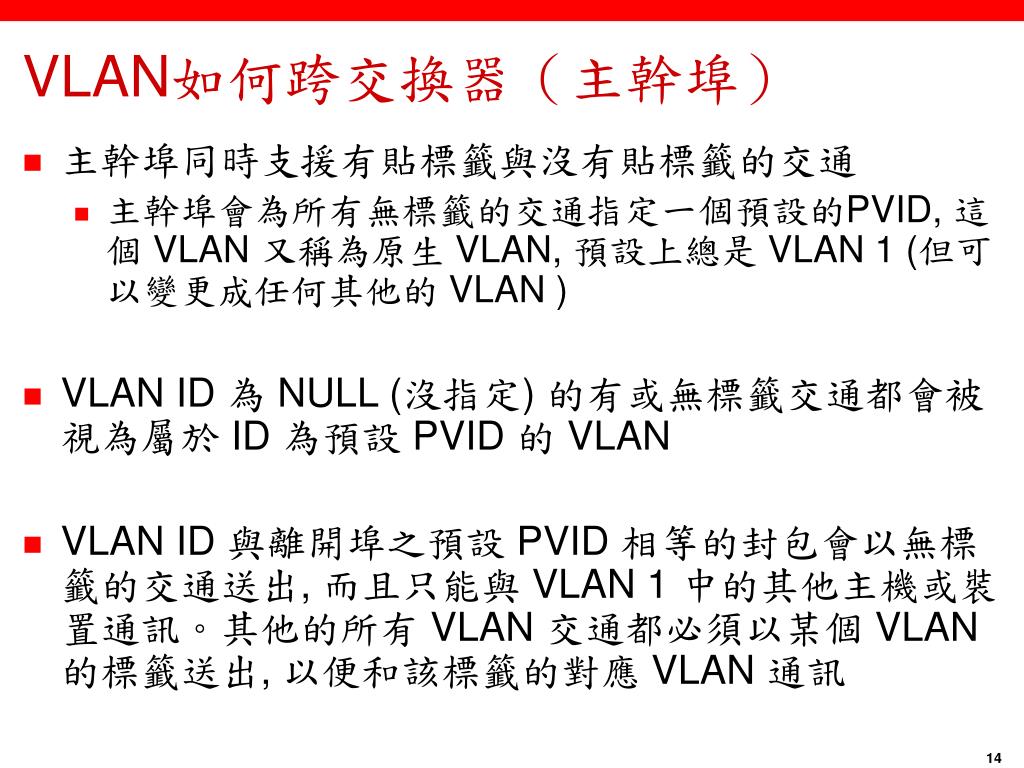

  14. VLAN如何跨交換器（主幹埠） • 主幹埠同時支援有貼標籤與沒有貼標籤的交通 • 主幹埠會為所有無標籤的交通指定一個預設的PVID, 這個 VLAN 又稱為原生 VLAN, 預設上總是 VLAN 1 (但可以變更成任何其他的 VLAN ) • VLAN ID 為 NULL (沒指定) 的有或無標籤交通都會被視為屬於 ID 為預設 PVID 的 VLAN • VLAN ID 與離開埠之預設 PVID 相等的封包會以無標籤的交通送出, 而且只能與 VLAN 1 中的其他主機或裝置通訊。其他的所有 VLAN 交通都必須以某個 VLAN 的標籤送出, 以便和該標籤的對應 VLAN 通訊

  15. 主幹通訊方法－跨交換器鏈路ISL • 為乙太網路訊框貼上 VLAN 資訊的方法, 這種標籤資訊讓 VLAN 可以透過一種外部的封裝方法, 多工於主幹鏈路上 • ISL可讓多個交換器互相連結, 當交通於交換器之間的主幹鏈路上傳輸時, 仍能維持 VLAN 的資訊 • ISL 在第 2 層運作, 利用一個新的標頭與 CRC 來封裝資料訊框 • ISL是專屬於 Cisco 交換器的方法, 只用於快速乙太網路與 Gigabit 乙太網路的鏈路 • ISL遶送是非常多功能的, 可用於交換埠、路由器界面、以及伺服器界面卡上, 以主幹鏈路來連結伺服器

  16. 主幹通訊方法－ IEEE 802.1Q • IEEE 所產生用來在訊框上貼標籤的標準方法, 這個方法會插入一個欄位至訊框中來識別 VLAN • 802.1Q讓不同廠牌的交換器之間得以建立主幹鏈路 • 運作方式： • 首先您必須為即將成為主幹的每個埠指定 802.1Q 封裝, 這些埠要一個特定的 VLAN ID, 讓它們成為原生 VLAN, 才能彼此通訊 • 連結相同主幹的埠會產生一個有原生 VLAN 群組, 而每個埠會得到一個反應其原生 VLAN 的識別號碼當作標籤 － 預設是 VLAN 1。原生 VLAN 讓主幹能運載所收到之沒有任何 VLAN 識別或訊框標籤的資訊 • 2960 只支援 IEEE 802.1Q 主幹通訊協定, 但 3560 同時支援 ISL 與 IEEE 標準

  17. 何謂VTP • Cisco 建立的專屬協定﹐基本目的是要管理交換式互連網路上所有設定的 VLAN, 以及維護整個網路的一致性 • VTP 讓管理員可新增、刪除、以及重新命名 VLAN － 然後將這些資訊散播到 VTP 網域中的所有其他交換器

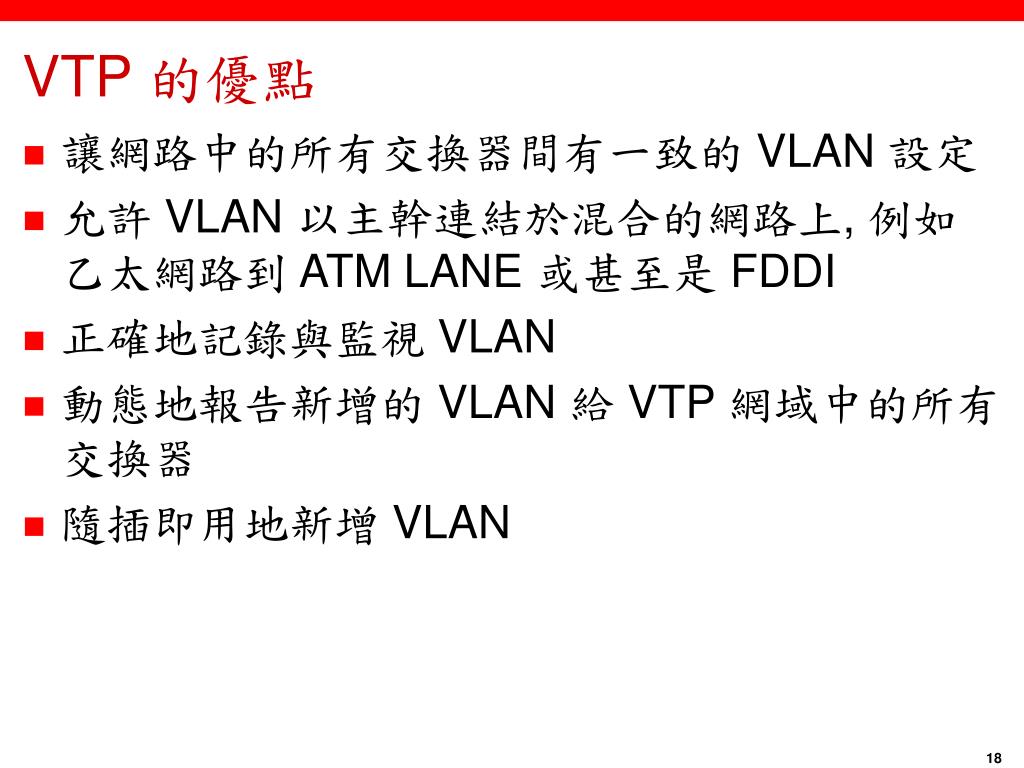

  18. VTP 的優點 • 讓網路中的所有交換器間有一致的 VLAN 設定 • 允許 VLAN 以主幹連結於混合的網路上, 例如乙太網路到 ATM LANE 或甚至是 FDDI • 正確地記錄與監視 VLAN • 動態地報告新增的 VLAN 給 VTP 網域中的所有交換器 • 隨插即用地新增 VLAN

  19. 交換器如何透過VTP溝通VLAN組態 • 交換器會宣傳 VTP 管理的網域資訊, 以及一個組態修訂號碼和所有含特定參數的已知 VLAN • 交換器可能在VTP advertisement中偵測到額外的 VLAN﹐ 然後就在他們那些結合新定義之 VLAN 的主幹埠上傳送資訊, 並送出更新封包。其修訂號碼乃設為原先通知封包的編號加一 • 任何時候當交換器看到比較高的修訂號碼時, 就會知道該資訊是比較即時的, 並且會以新資訊覆蓋目前的資料庫

  20. VTP的溝通需求 • VTP 在交換器之間溝通 VLAN 資訊有 3 個需求 • 交換器必須設定一樣的 VTP 管理網域名稱 • 一部交換器一次只能屬於一個網域 • 為防止使用者擅自新增交換器到您的 VTP 網域, 可加入密碼, 但每部交換器必須設置相同的密碼 • 至少有一部交換器必須設成 VTP 伺服器 • 不需要路由器﹐VTP 資訊只能透過主幹在交換器之間傳送

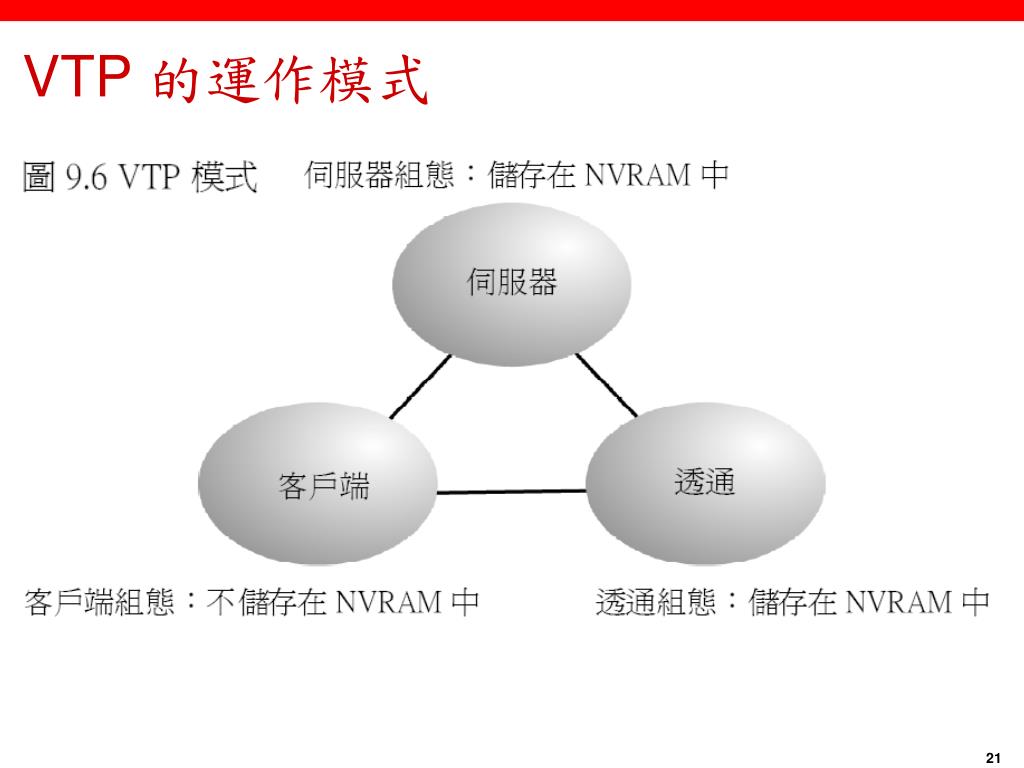

  21. VTP 的運作模式

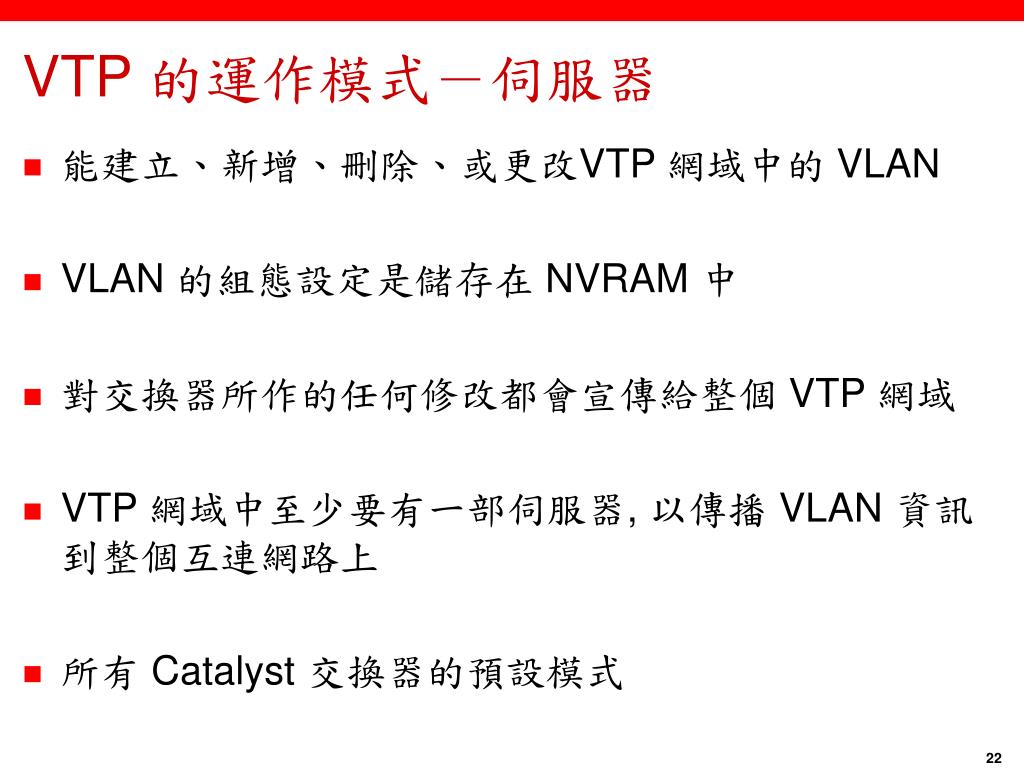

  22. VTP 的運作模式－伺服器 • 能建立、新增、刪除、或更改VTP 網域中的 VLAN • VLAN 的組態設定是儲存在 NVRAM 中 • 對交換器所作的任何修改都會宣傳給整個 VTP 網域 • VTP 網域中至少要有一部伺服器, 以傳播 VLAN 資訊到整個互連網路上 • 所有 Catalyst 交換器的預設模式

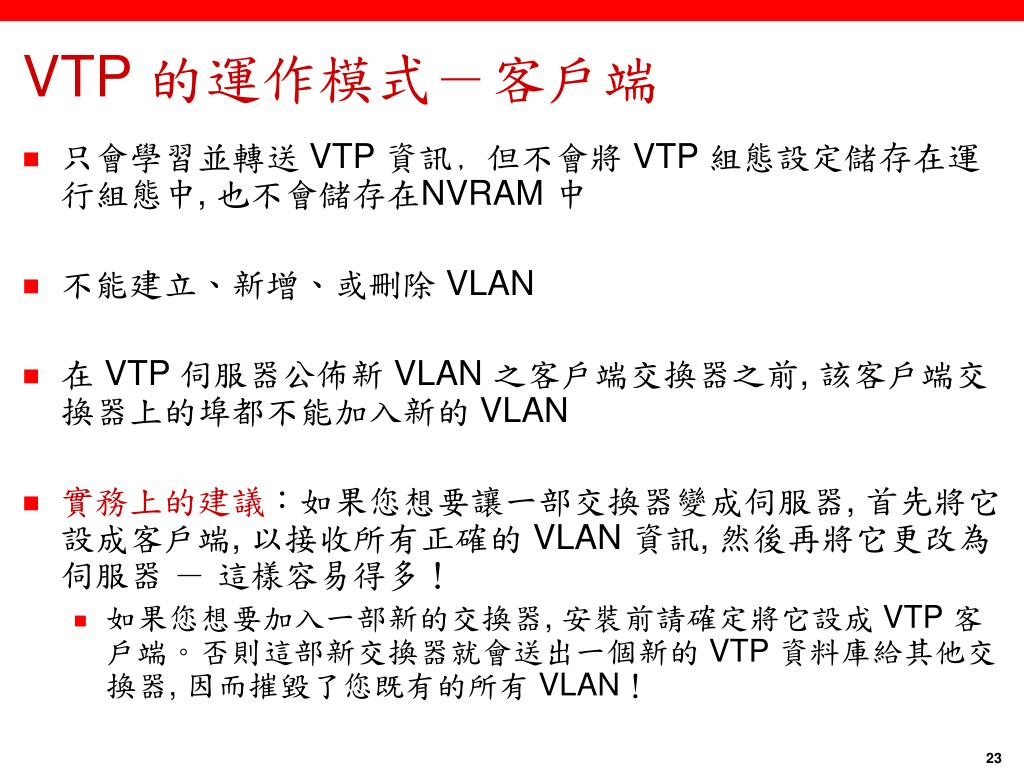

  23. VTP 的運作模式－客戶端 • 只會學習並轉送 VTP 資訊﹐但不會將 VTP 組態設定儲存在運行組態中, 也不會儲存在NVRAM 中 • 不能建立、新增、或刪除 VLAN • 在 VTP 伺服器公佈新 VLAN 之客戶端交換器之前, 該客戶端交換器上的埠都不能加入新的 VLAN • 實務上的建議：如果您想要讓一部交換器變成伺服器, 首先將它設成客戶端, 以接收所有正確的 VLAN 資訊, 然後再將它更改為伺服器 － 這樣容易得多！ • 如果您想要加入一部新的交換器, 安裝前請確定將它設成 VTP 客戶端。否則這部新交換器就會送出一個新的 VTP 資料庫給其他交換器, 因而摧毀了您既有的所有 VLAN！

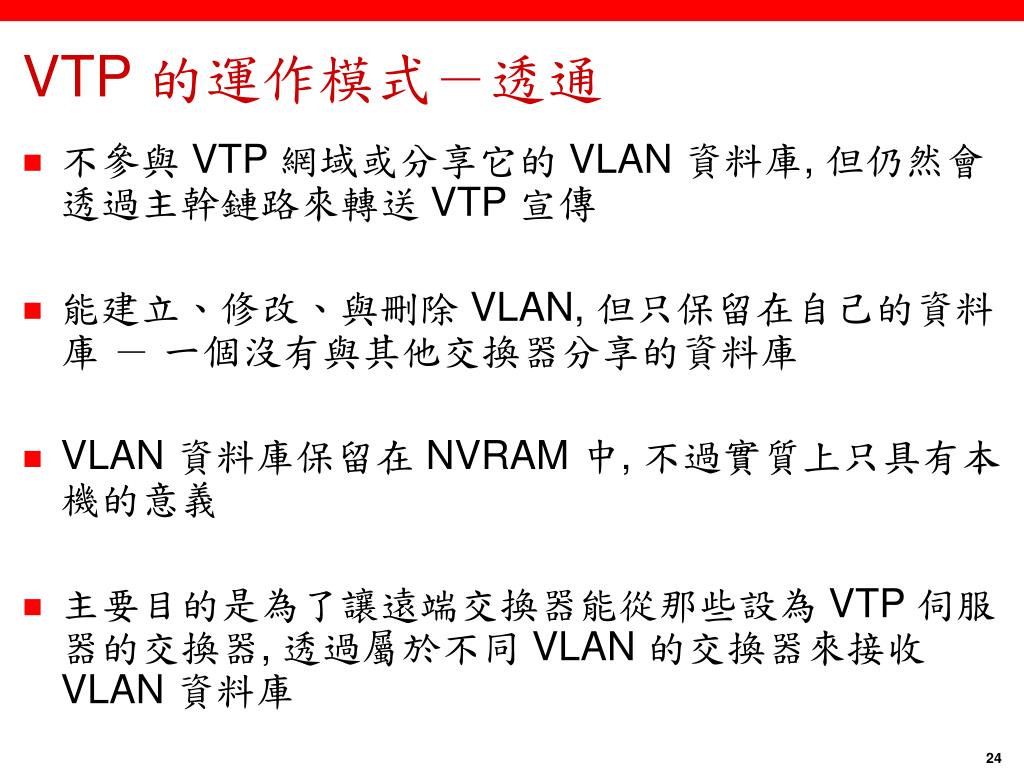

  24. VTP 的運作模式－透通 • 不參與 VTP 網域或分享它的 VLAN 資料庫, 但仍然會透過主幹鏈路來轉送 VTP 宣傳 • 能建立、修改、與刪除 VLAN, 但只保留在自己的資料庫 － 一個沒有與其他交換器分享的資料庫 • VLAN 資料庫保留在 NVRAM 中, 不過實質上只具有本機的意義 • 主要目的是為了讓遠端交換器能從那些設為 VTP 伺服器的交換器, 透過屬於不同 VLAN 的交換器來接收 VLAN 資料庫

  25. VTP學習的VLAN範圍 • VTP 只學習一般範圍的 VLAN, 其 VLAN ID 從 1 到 1005 • ID 大於 1005 的 VLAN 稱為延伸範圍的 VLAN, 這些 VLAN 不會儲存在 VLAN 資料庫中 • 當您產生 ID 為 1006 到 4094 的 VLAN 時, 必須將這種交換器設定成透通模式, 而您應該很少會用到這些 VLAN • 1 與 1002 到 1005 的 VLAN ID 是自動建立在交換器上的, 無法移除掉

  26. VTP 修剪 • 讓交換器只傳送廣播到真正需要的主幹鏈路 • 例如：如果 A 交換器上沒有任何埠是設成 VLAN5, 而有個廣播要傳遍 VLAN5, 則該廣播就不會流經要到 A 交換器的主幹鏈路 • 預設上所有交換器上的 VTP 修剪功能是關閉的 • 啟動 VTP 伺服器上的修剪功能也就是為整個網域啟動了它 • 根據預設, VLAN 2 到 1001 都是可以進行修剪的, 但 VLAN 1 則不可以 • VTP 第一版與第二版同時都支援 VTP 修剪

  27. show interface trunk • 從 show interface trunk的輸出可以看到, 預設上所有 VLAN 都被允許能穿越主幹鏈路

  28. 設定VTP 修剪 • 只要一個命令, 就能為所列的 VLAN 在整個交換網路上啟動這個功能

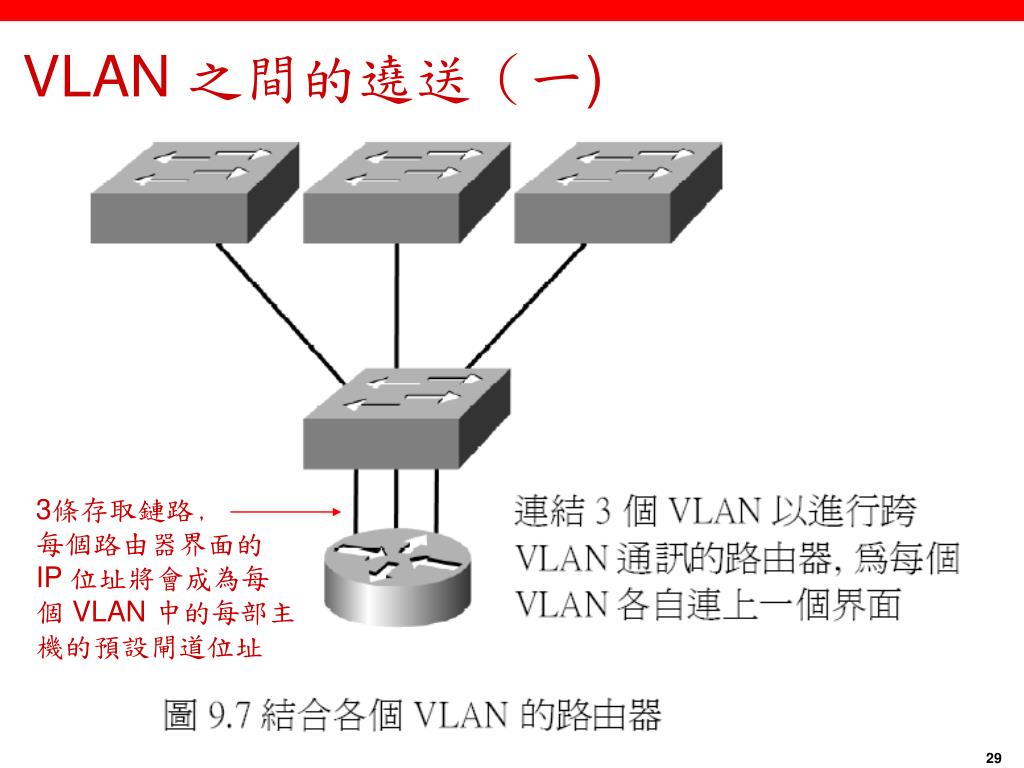

  29. VLAN 之間的遶送（一) 3條存取鏈路﹐ 每個路由器界面的 IP 位址將會成為每個 VLAN 中的每部主機的預設閘道位址

  30. VLAN 之間的遶送（二） 設定 ISL 或 802.1Q 主幹通訊 支援ISL或802.1Q遶送的路由器。 2600以上﹐建議至少使用2800

  31. 設定 VLAN 我們所能產生的 VLAN 最大是 1005, 但 VLAN 1 與 1002 到 1005 是不可以使用、變更、改名、或刪除的, 因為它們是保留的 編號超過 1005 的 VLAN 稱為延伸範圍的 VLAN, 它們是不會儲存在資料庫的, 除非您的交換器設定成 VTP 透通模式

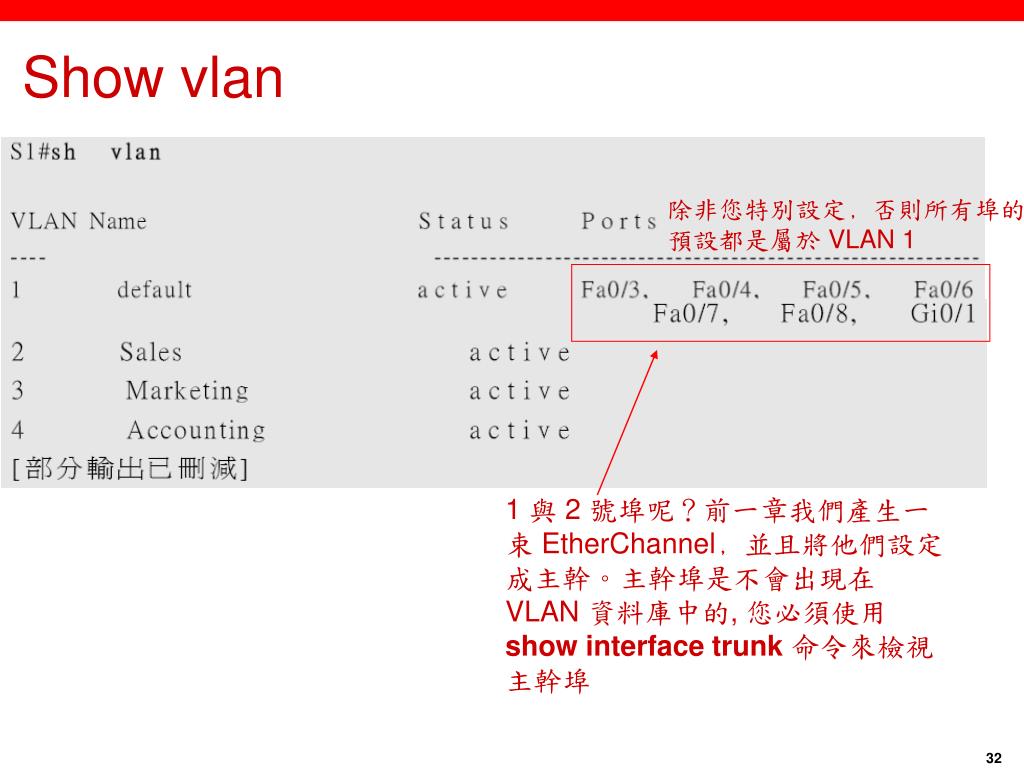

  32. Show vlan 除非您特別設定﹐否則所有埠的預設都是屬於 VLAN 1 1 與 2 號埠呢？前一章我們產生一束 EtherChannel﹐並且將他們設定成主幹。主幹埠是不會出現在 VLAN 資料庫中的, 您必須使用 show interface trunk命令來檢視主幹埠

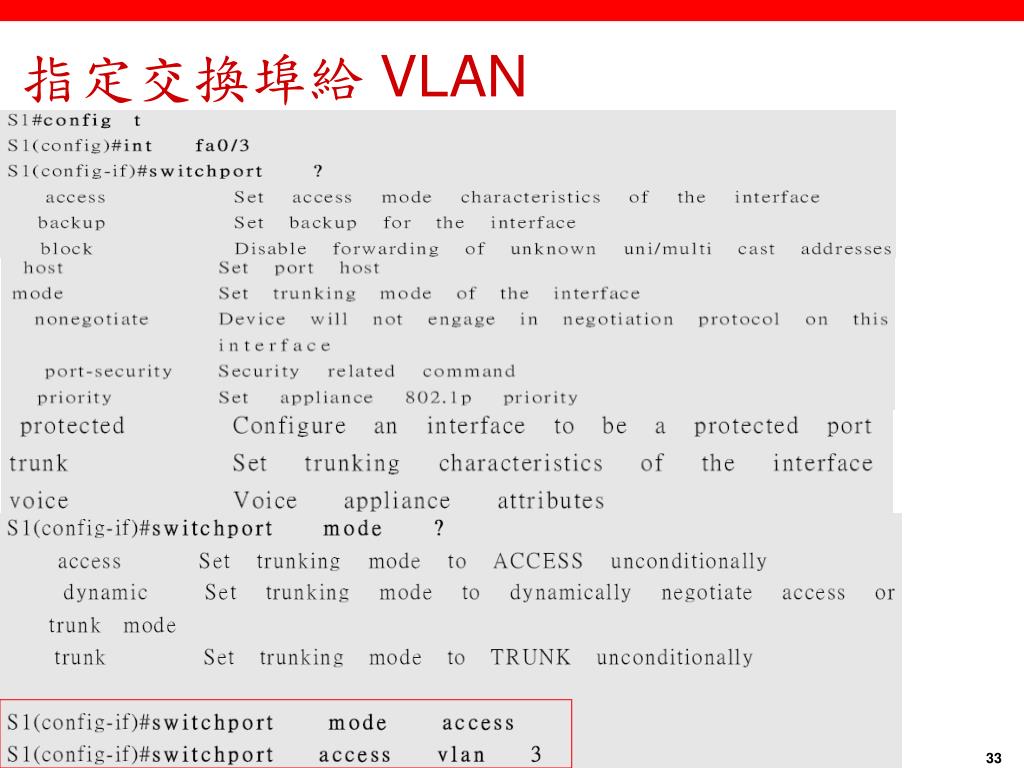

  33. 指定交換埠給 VLAN

  34. 設定主幹埠

  35. 設定交換器界面的可用選項 • switchport mode access將界面放入永久的非主幹模式, 並協商要轉換成非主幹鏈路, 而不管其鄰接界面是否為主幹界面 • switchport mode dynamic auto讓界面能夠將鏈路轉換成主幹鏈路。只有當其鄰接界面設定為 trunk 或 desirable 模式時, 界面才會成為主幹界面。對於所有新型 Cisco 交換器上的所有乙太網路界面, 這是預設的交換埠模式 • switchport mode dynamic desirable讓界面主動地試圖去將鏈路轉換成主幹鏈路。如果其鄰接界面設定為 trunk、desirable 或 auto 模式, 這個界面就會變成主幹界面。您必須手動地將其鄰接界面設定為主幹界面, 才能建立起主幹鏈路 • switchport mode trunk將界面放入永久的主幹通訊模式, 並協商要將其鄰接鏈路轉換成主幹鏈路。這個界面會變成主幹界面, 而不管其鄰接界面是否為主幹界面 • switchport nonegotiate阻止界面產生 DTP 訊框。只有當界面的交換埠模式是存取或主幹時, 才使用這個命令

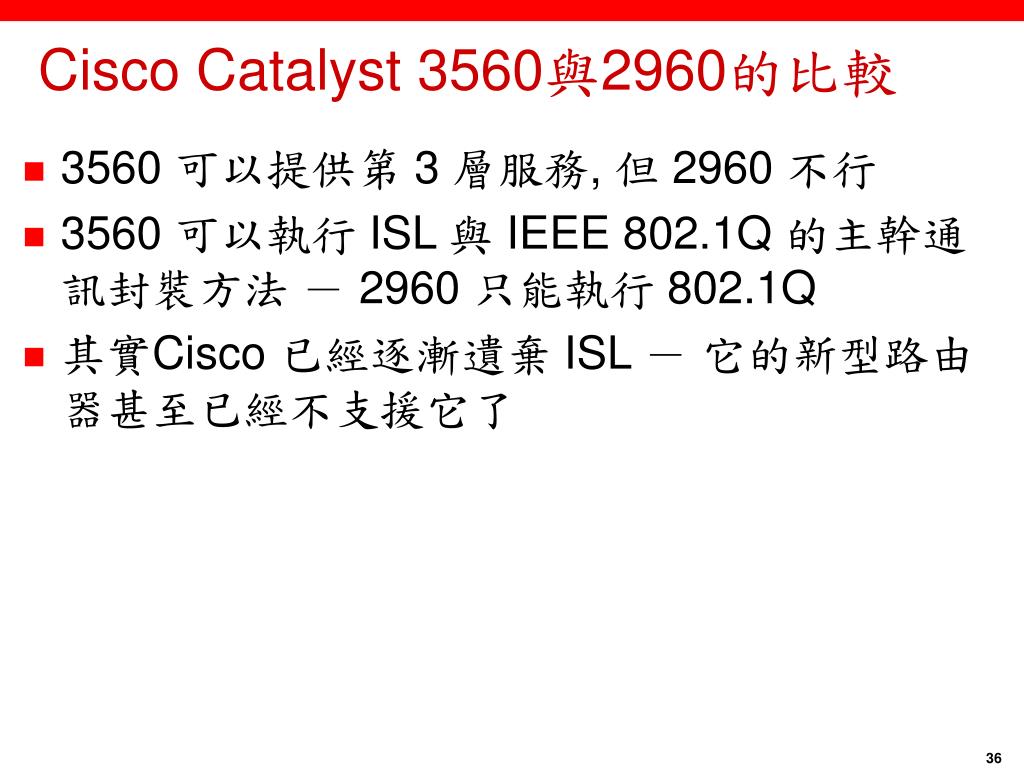

  36. Cisco Catalyst 3560與2960的比較 • 3560 可以提供第 3 層服務, 但 2960 不行 • 3560 可以執行 ISL 與 IEEE 802.1Q 的主幹通訊封裝方法 － 2960 只能執行 802.1Q • 其實Cisco 已經逐漸遺棄 ISL － 它的新型路由器甚至已經不支援它了

  37. Cisco Catalyst 3560上的封裝

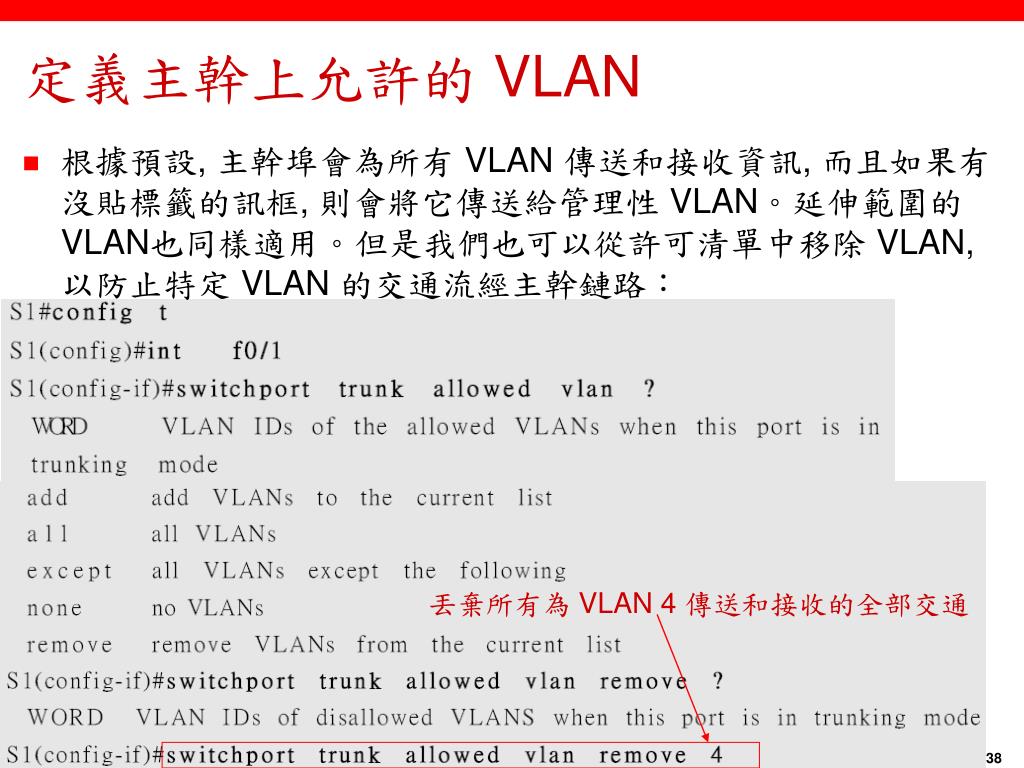

  38. 定義主幹上允許的 VLAN • 根據預設, 主幹埠會為所有 VLAN 傳送和接收資訊, 而且如果有沒貼標籤的訊框, 則會將它傳送給管理性 VLAN。延伸範圍的 VLAN也同樣適用。但是我們也可以從許可清單中移除 VLAN, 以防止特定 VLAN 的交通流經主幹鏈路： 丟棄所有為 VLAN 4 傳送和接收的全部交通

  39. 定義主幹上允許的 VLAN（續） • 要移除某個範圍的 VLAN, 只要使用橫線： • 如果某人意外地從主幹鏈路移除了某些 VLAN, 而您想要將主幹設回預設, 只要使用下面命令： • 或是這個命令也有同樣的效果：

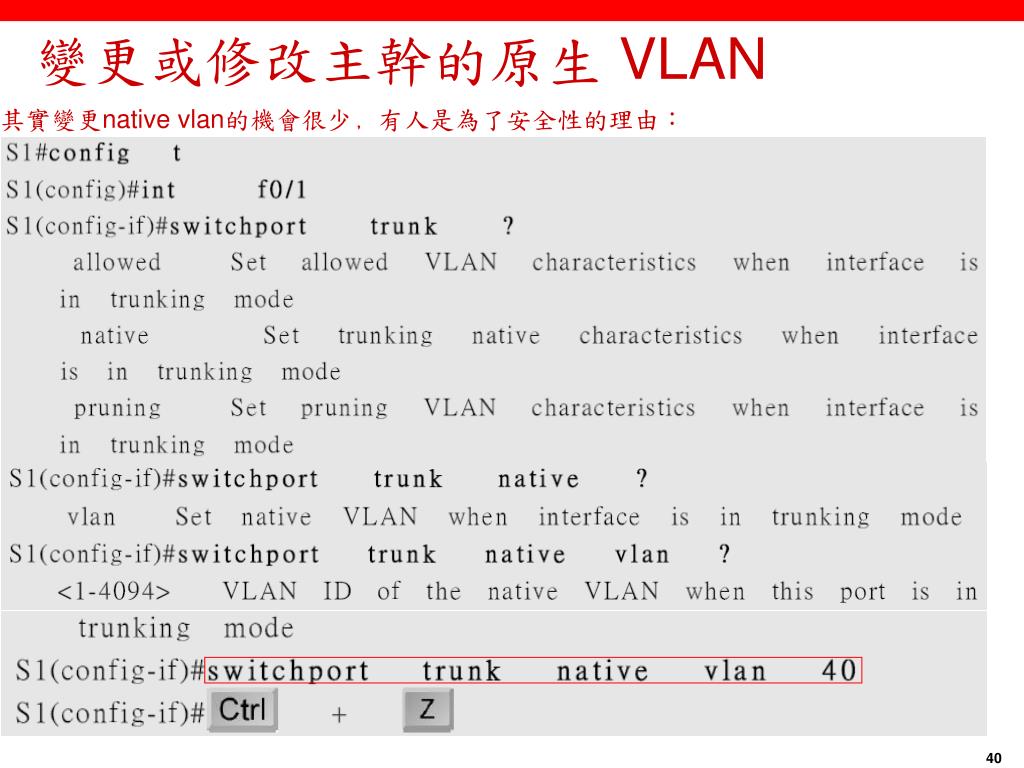

  40. 變更或修改主幹的原生 VLAN 其實變更native vlan的機會很少﹐有人是為了安全性的理由：

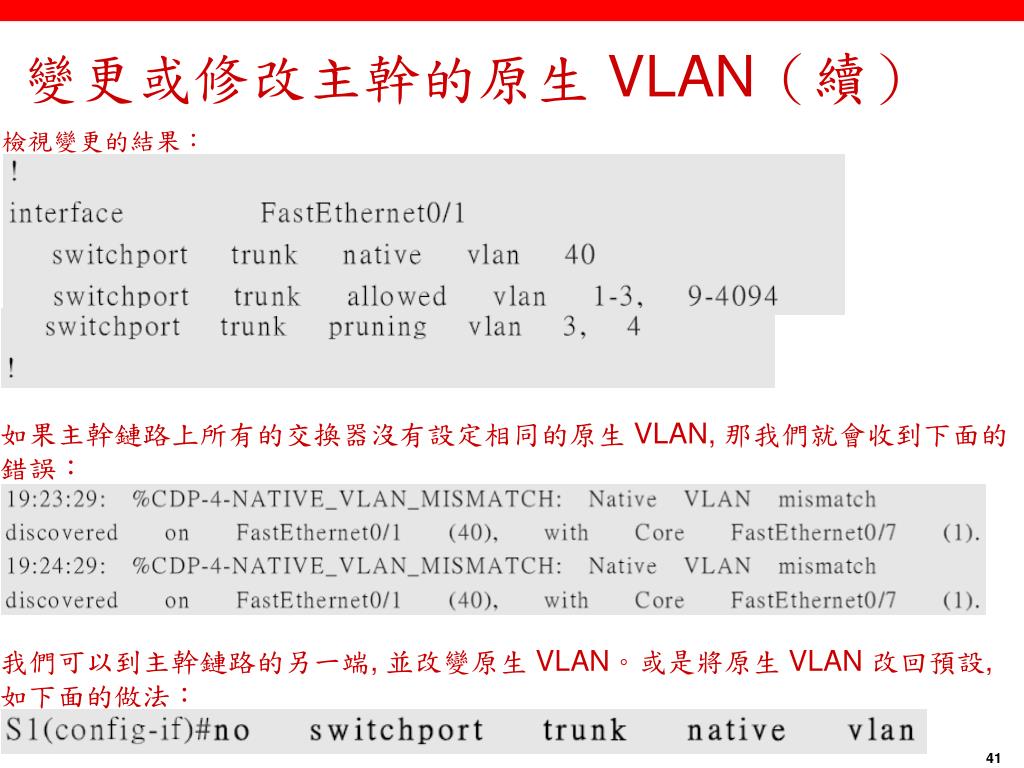

  41. 變更或修改主幹的原生 VLAN（續） 檢視變更的結果： 如果主幹鏈路上所有的交換器沒有設定相同的原生 VLAN, 那我們就會收到下面的錯誤： 我們可以到主幹鏈路的另一端, 並改變原生 VLAN。或是將原生 VLAN 改回預設, 如下面的做法：

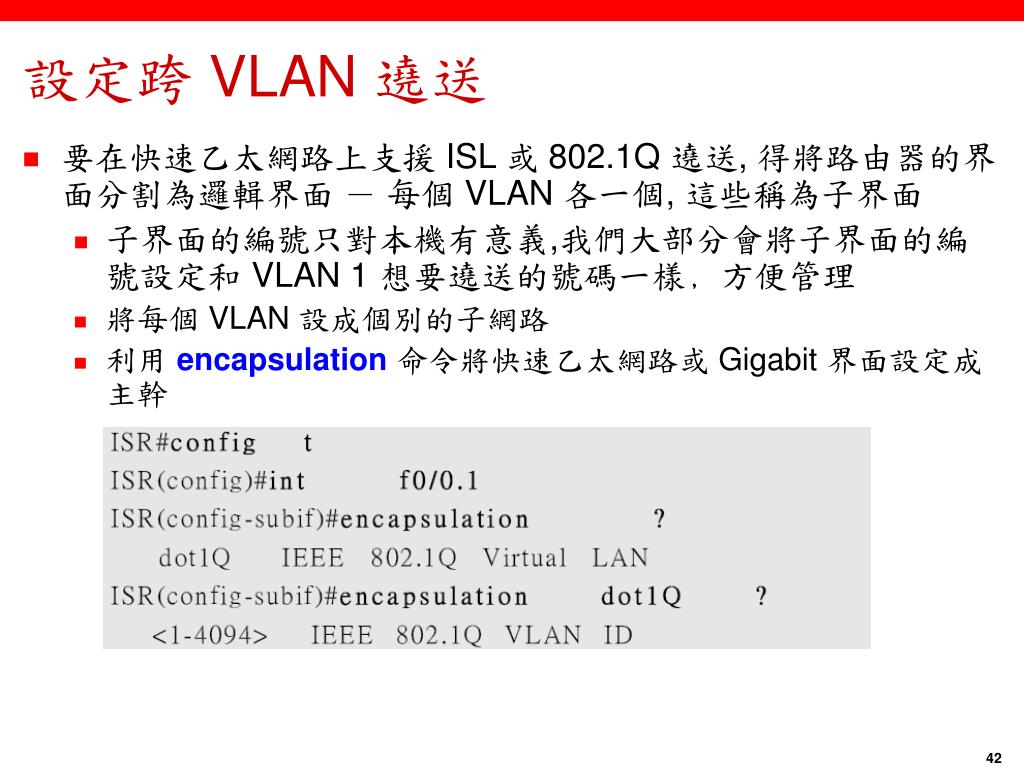

  42. 設定跨 VLAN 遶送 • 要在快速乙太網路上支援 ISL 或 802.1Q 遶送, 得將路由器的界面分割為邏輯界面 － 每個 VLAN 各一個, 這些稱為子界面 • 子界面的編號只對本機有意義,我們大部分會將子界面的編號設定和 VLAN 1 想要遶送的號碼一樣﹐方便管理 • 將每個 VLAN 設成個別的子網路 • 利用encapsulation命令將快速乙太網路或 Gigabit 界面設定成主幹

  43. 設定跨 VLAN 遶送範例一

  44. 設定跨 VLAN 遶送範例二 • 路由器利用子界面連接交換器 • 連接路由器的交換埠是主幹埠 • 連接客戶端與集線器的交換埠是存取埠, 不是主幹埠 我們的邏輯網路： • VLAN 1: 192.168.10.16 / 28 • VLAN 2: 192.168.10.32 / 28 • VLAN 3: 192.168.10.48 / 28

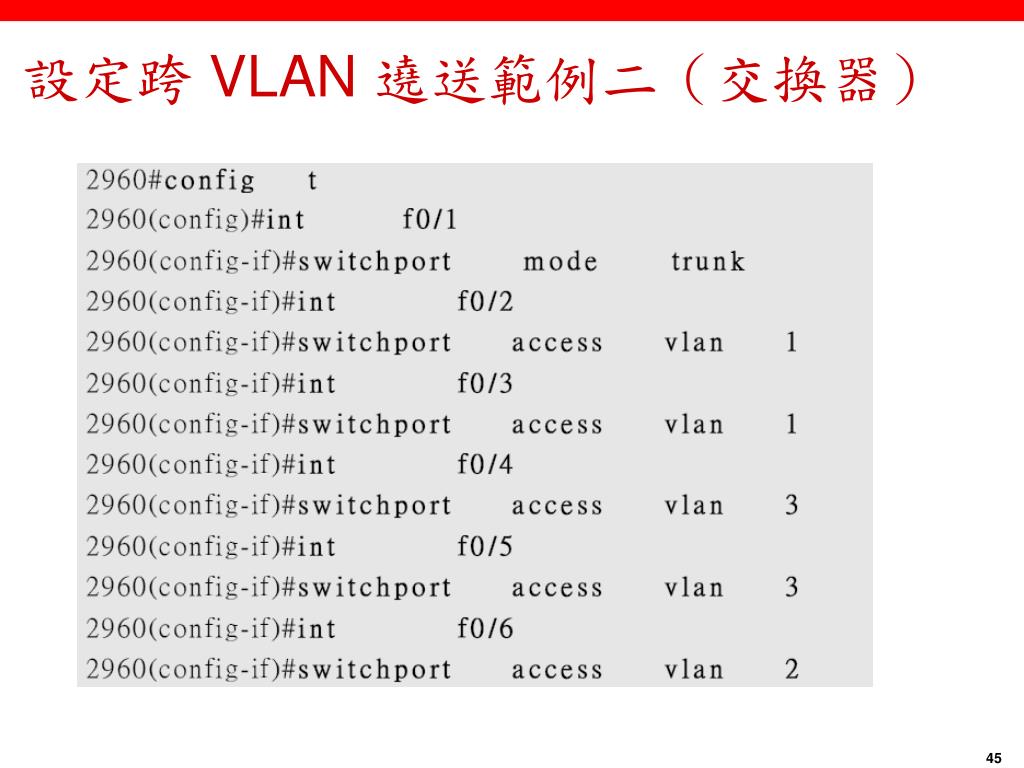

  45. 設定跨 VLAN 遶送範例二（交換器）

  46. 設定跨 VLAN 遶送範例二（路由器）

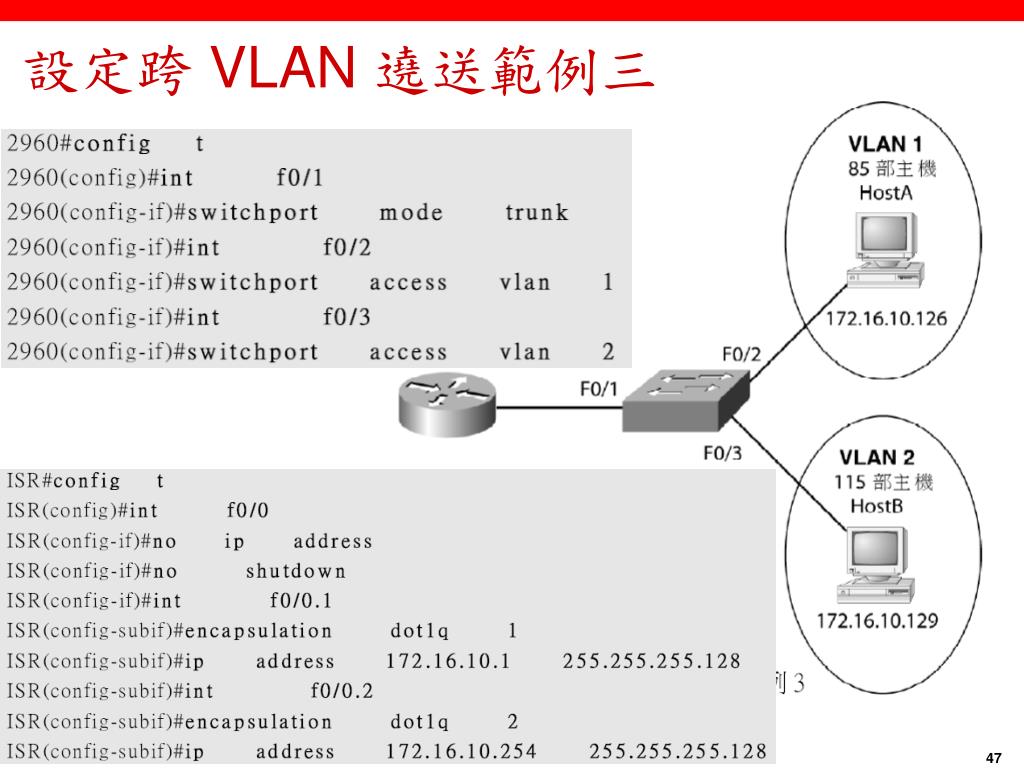

  47. 設定跨 VLAN 遶送範例三

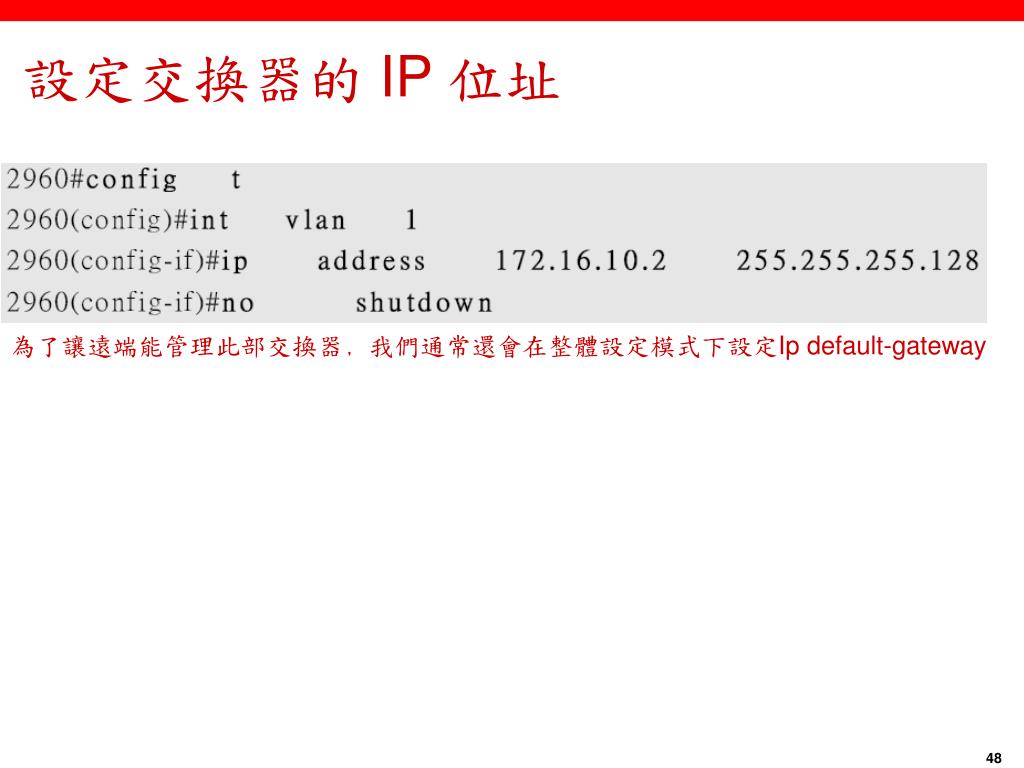

  48. 設定交換器的 IP 位址 為了讓遠端能管理此部交換器﹐我們通常還會在整體設定模式下設定Ip default-gateway

  49. 設定跨 VLAN 遶送範例四

  50. 設定 VTP－S1交換器 設成VTP伺服器 設定VTP網域 設定要加入VTP網域所需的密碼 本機所支援的 VLAN 最多只有 255
