¿Qué es un FMS?

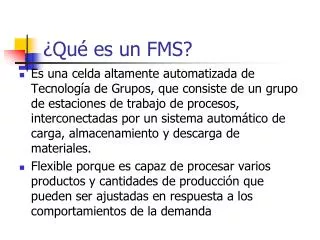

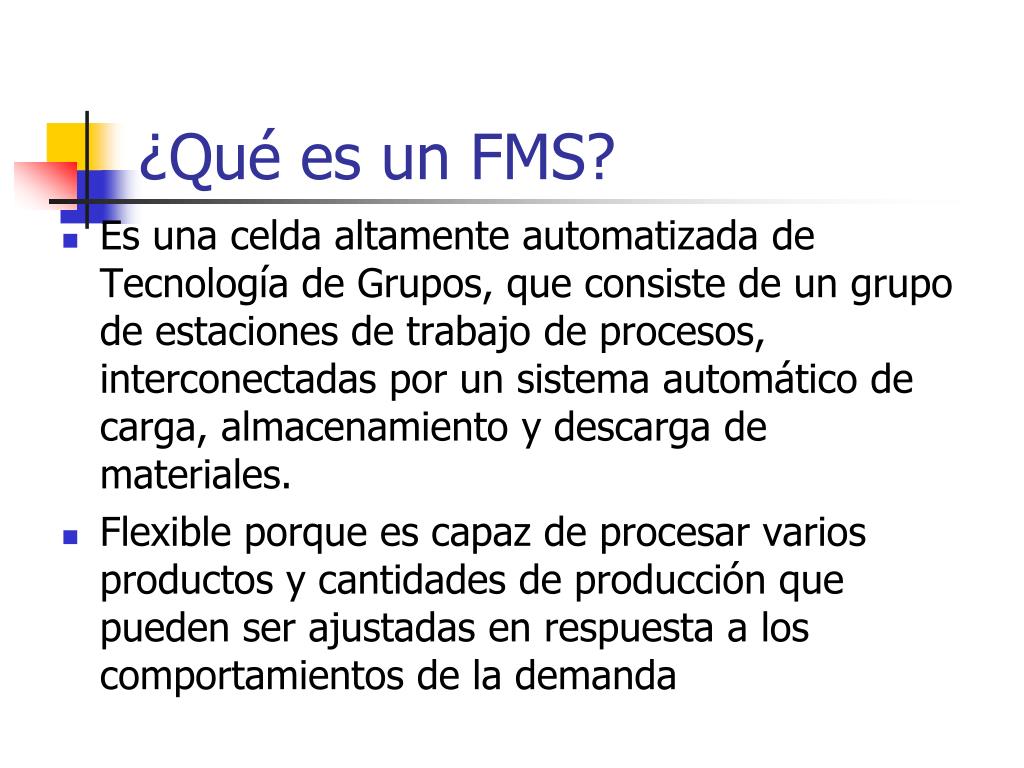

1. ¿Qué es un FMS? • Es una celda altamente automatizada de Tecnología de Grupos, que consiste de un grupo de estaciones de trabajo de procesos, interconectadas por un sistema automático de carga, almacenamiento y descarga de materiales. • Flexible porque es capaz de procesar varios productos y cantidades de producción que pueden ser ajustadas en respuesta a los comportamientos de la demanda

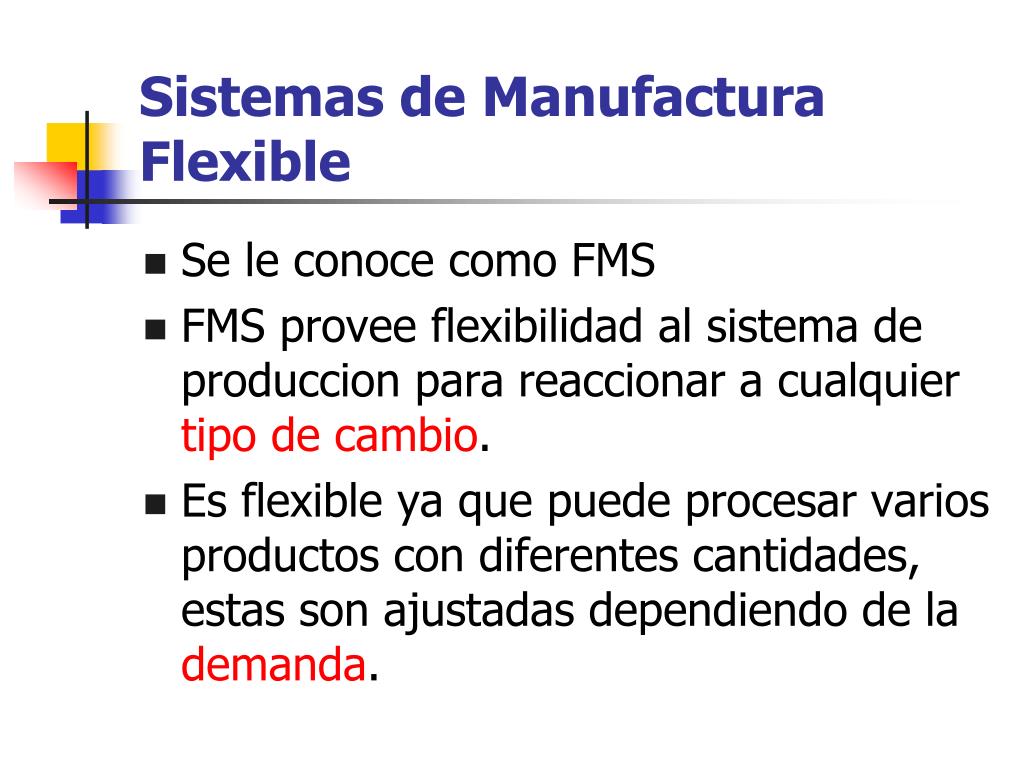

2. Sistemas de Manufactura Flexible • Se le conoce como FMS • FMS provee flexibilidad al sistema de produccion para reaccionar a cualquier tipo de cambio. • Es flexible ya que puede procesar varios productos con diferentes cantidades, estas son ajustadas dependiendo de la demanda.

3. Sistemas de Manufactura Flexible • Consiste en 2 o más computadoras conectadas a un sistema automático de producción. • Permite la fabricación continua de diferentes mezclas de productos con un tiempo mínimo de preparación y cambio de materiales/herramientas.

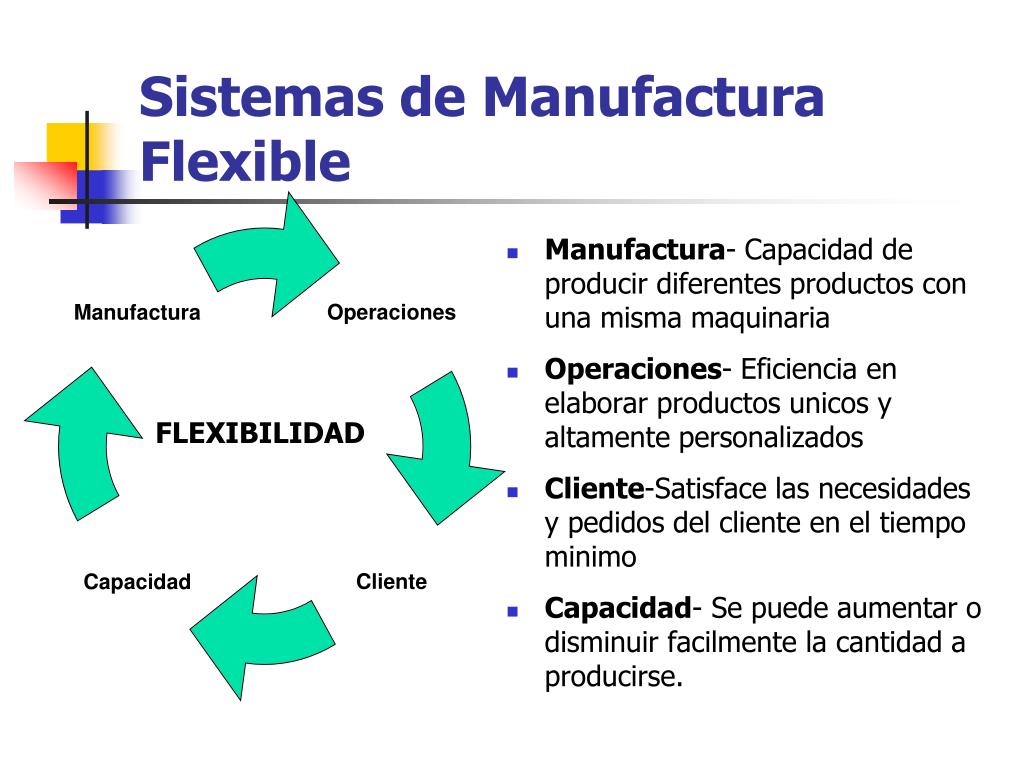

4. Sistemas de Manufactura Flexible • Manufactura- Capacidad de producir diferentes productos con una misma maquinaria • Operaciones- Eficiencia en elaborar productos unicos y altamente personalizados • Cliente-Satisface las necesidades y pedidos del cliente en el tiempo minimo • Capacidad- Se puede aumentar o disminuir facilmente la cantidad a producirse. FLEXIBILIDAD

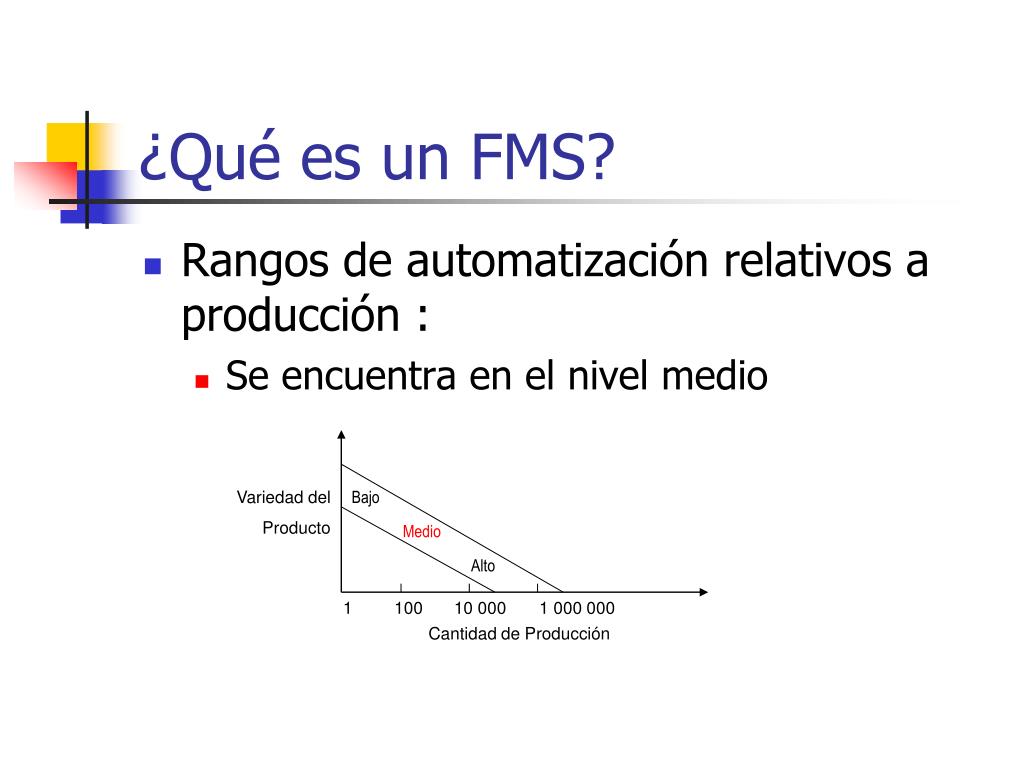

5. ¿Qué es un FMS? • Rangos de automatización relativos a producción : • Se encuentra en el nivel medio Variedad del Producto Bajo Medio Alto 1 100 10 000 1 000 000 Cantidad de Producción

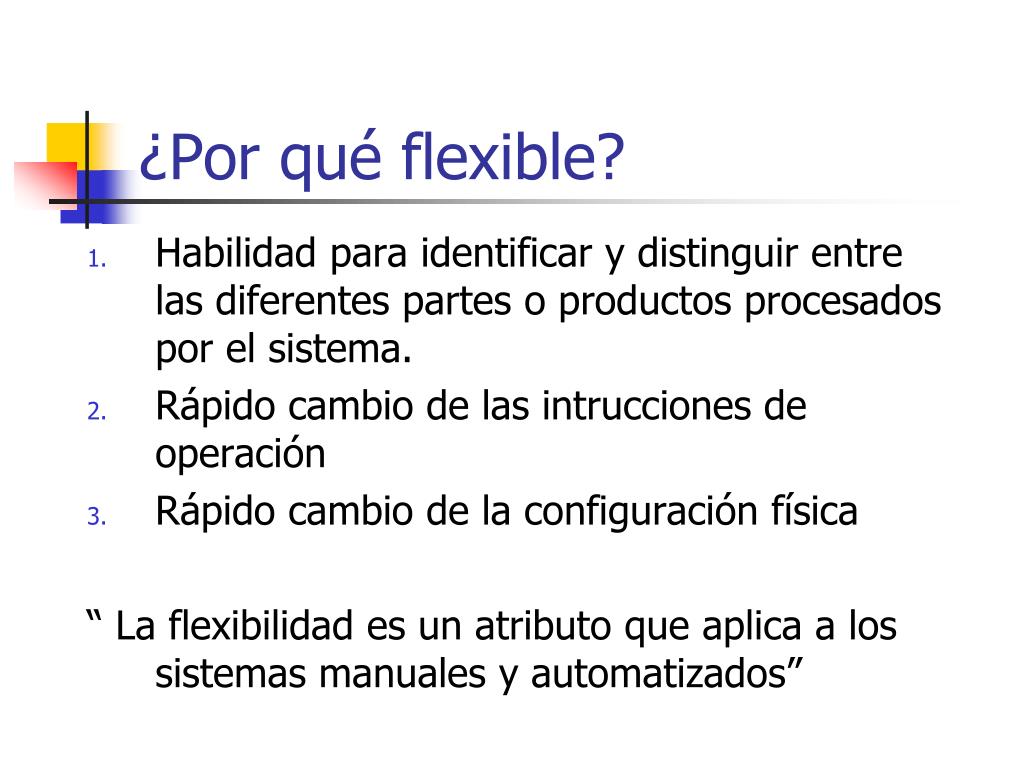

6. ¿Por qué flexible? • Habilidad para identificar y distinguir entre las diferentes partes o productos procesados por el sistema. • Rápido cambio de las intrucciones de operación • Rápido cambio de la configuración física “ La flexibilidad es un atributo que aplica a los sistemas manuales y automatizados”

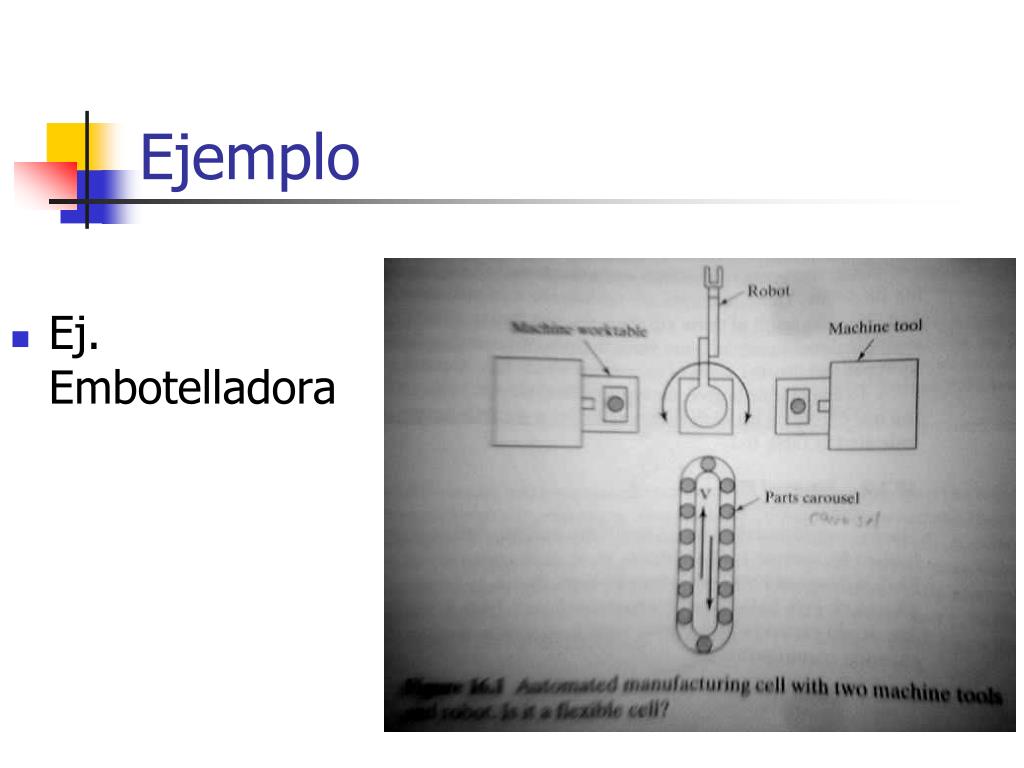

7. Ejemplo • Ej. Embotelladora

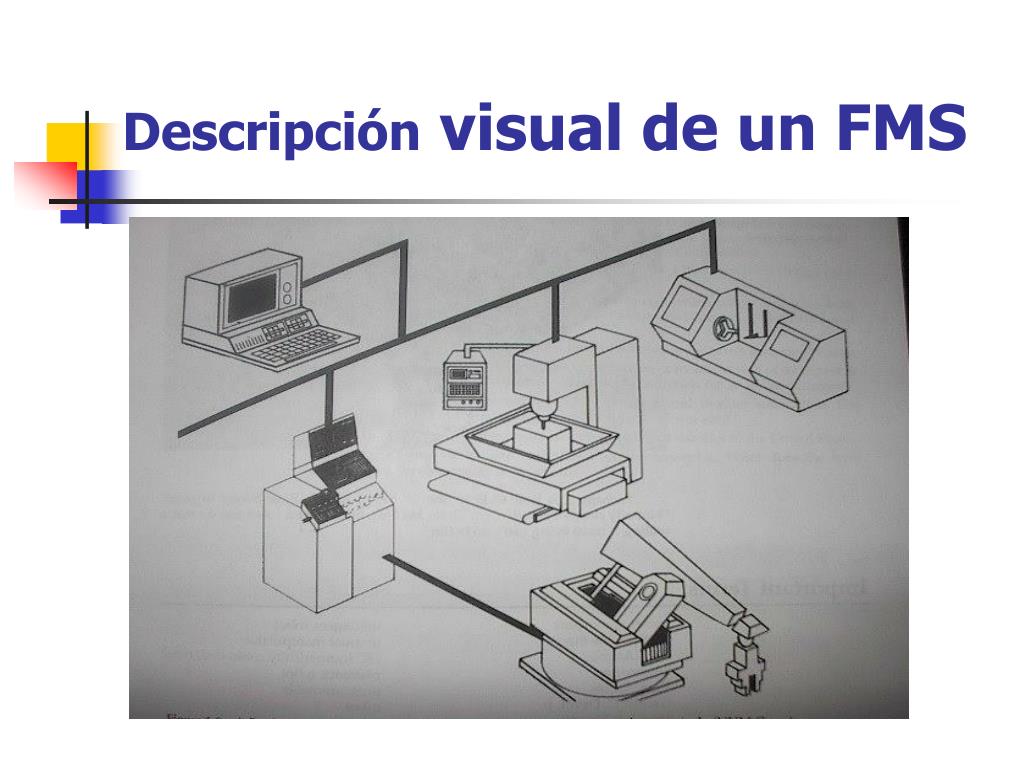

8. Descripción visual de un FMS

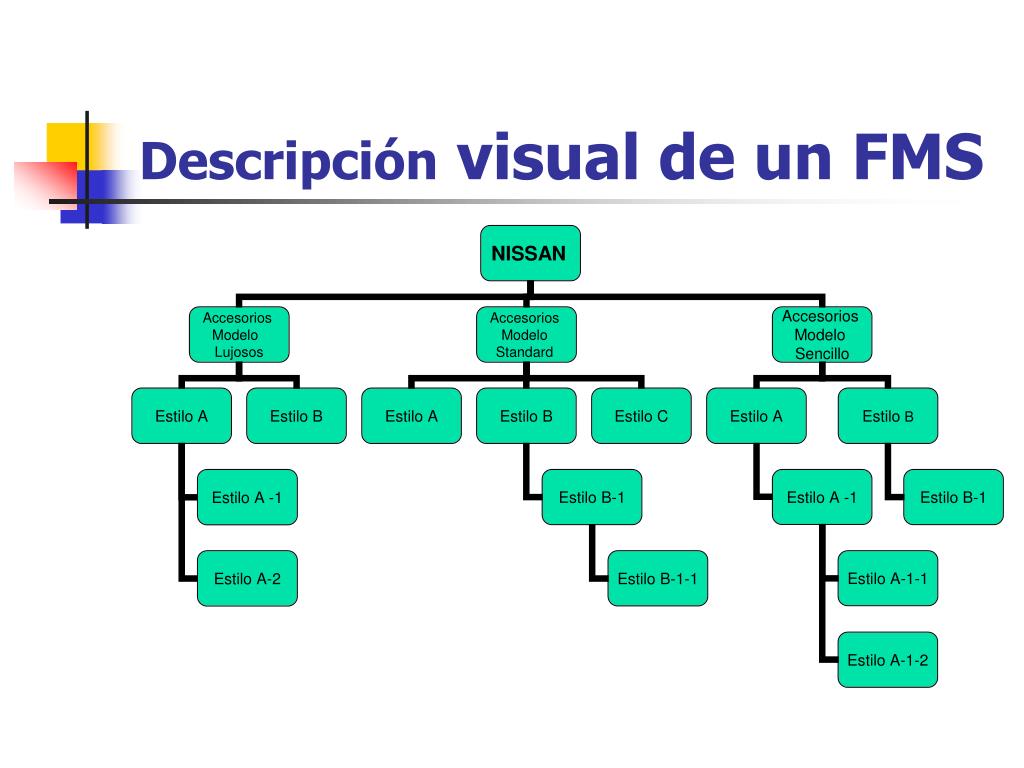

9. Descripción visual de un FMS

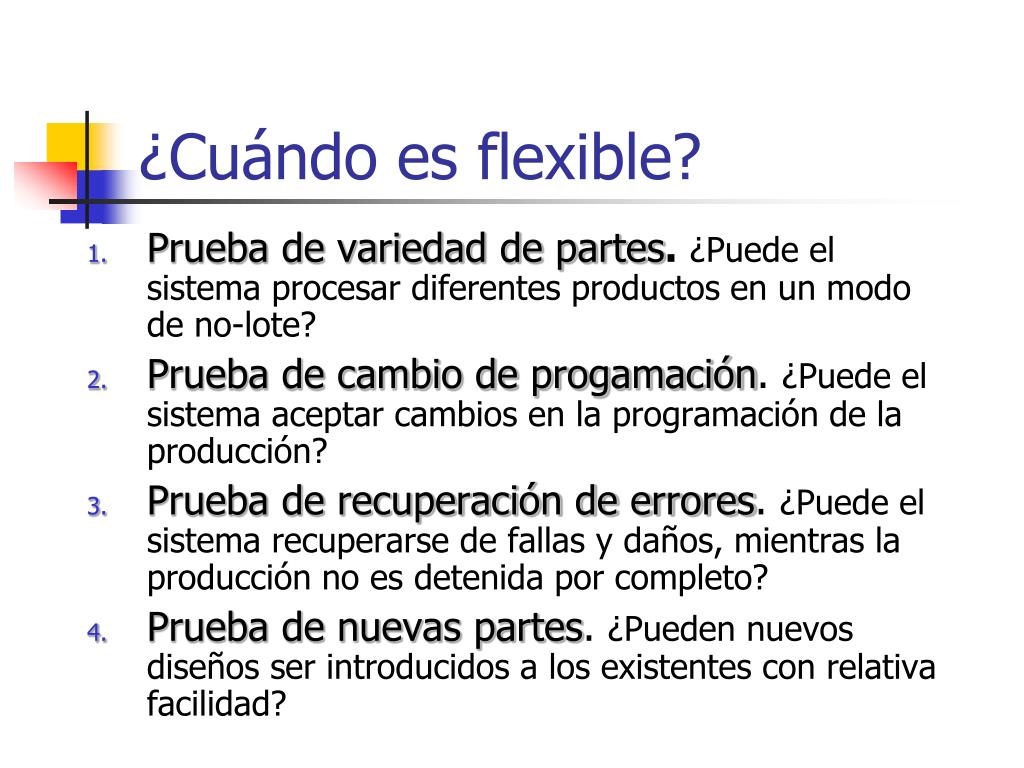

10. ¿Cuándo es flexible? • Prueba de variedad de partes.¿Puede el sistema procesar diferentes productos en un modo de no-lote? • Prueba de cambio de progamación. ¿Puede el sistema aceptar cambios en la programación de la producción? • Prueba de recuperación de errores. ¿Puede el sistema recuperarse de fallas y daños, mientras la producción no es detenida por completo? • Prueba de nuevas partes. ¿Pueden nuevos diseños ser introducidos a los existentes con relativa facilidad?

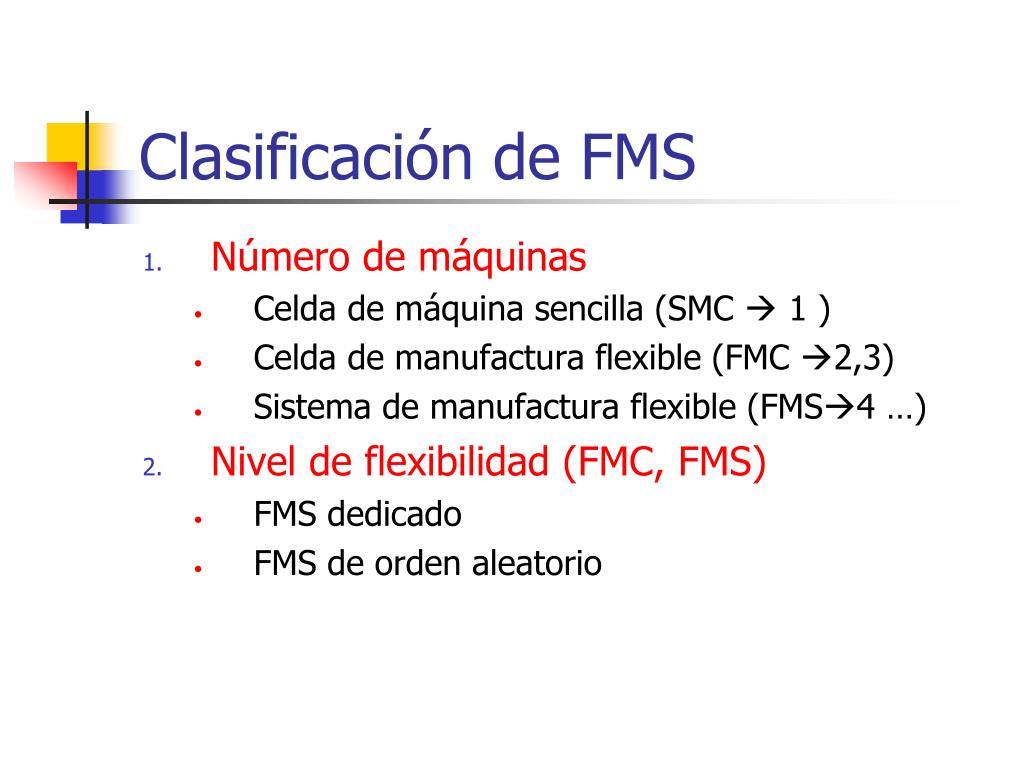

11. Clasificación de FMS • Número de máquinas • Celda de máquina sencilla (SMC  1 ) • Celda de manufactura flexible (FMC 2,3) • Sistema de manufactura flexible (FMS4 …) • Nivel de flexibilidad (FMC, FMS) • FMS dedicado • FMS de orden aleatorio

12. Clasif en base Número de máquinas 1. Celda de una sóla máquina (SMC).Consiste en una máquina de CN combinada con un sistema de almacenamiento de partes para operaciones sin antender Figura 16.2

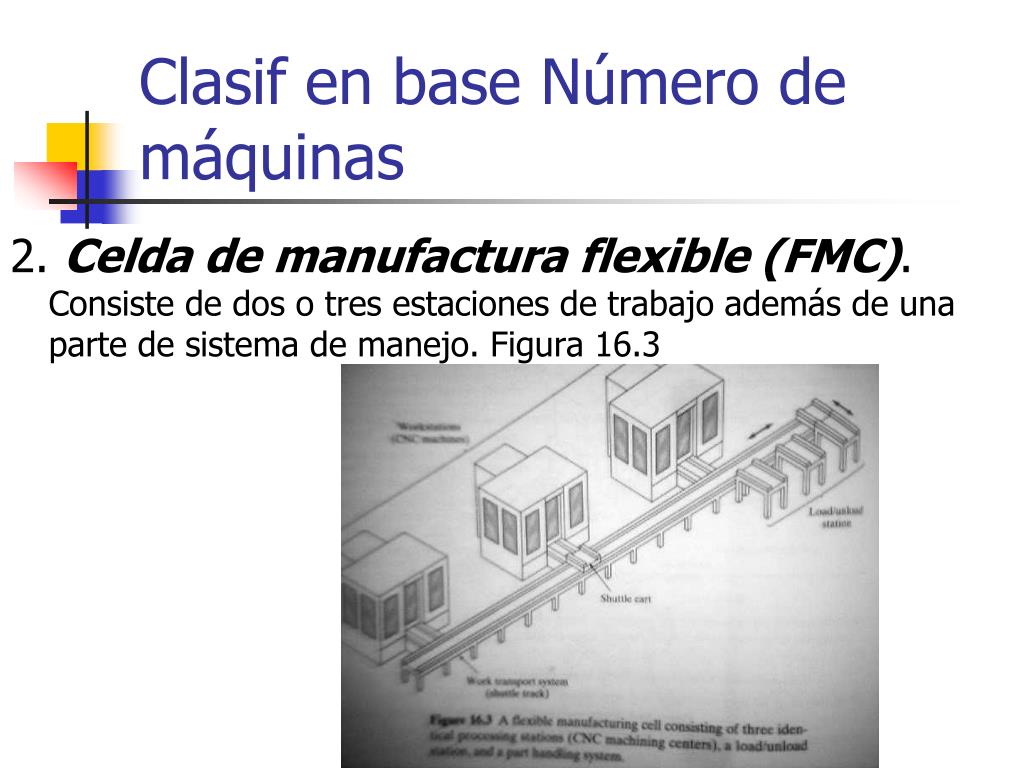

13. Clasif en base Número de máquinas 2. Celda de manufactura flexible (FMC). Consiste de dos o tres estaciones de trabajo además de una parte de sistema de manejo. Figura 16.3

14. Clasif en base Número de máquinas 3. Sistema de manufactura flexible (FMS). Tiene cuatro o más estaciones de proceso conectadas mecánicamente por un mismo sistema de manejo y electrónicamente por sistema computacional distribuido. Figura 16.4

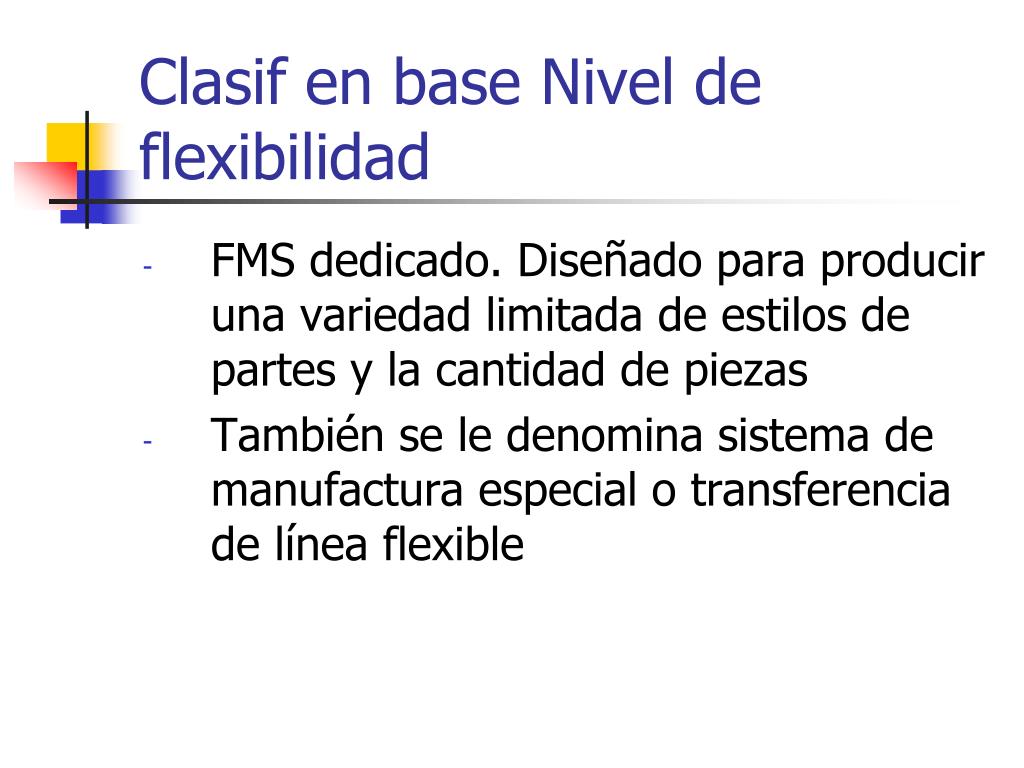

15. Clasif en base Nivel de flexibilidad • FMS dedicado. Diseñado para producir una variedad limitada de estilos de partes y la cantidad de piezas • También se le denomina sistema de manufactura especial o transferencia de línea flexible

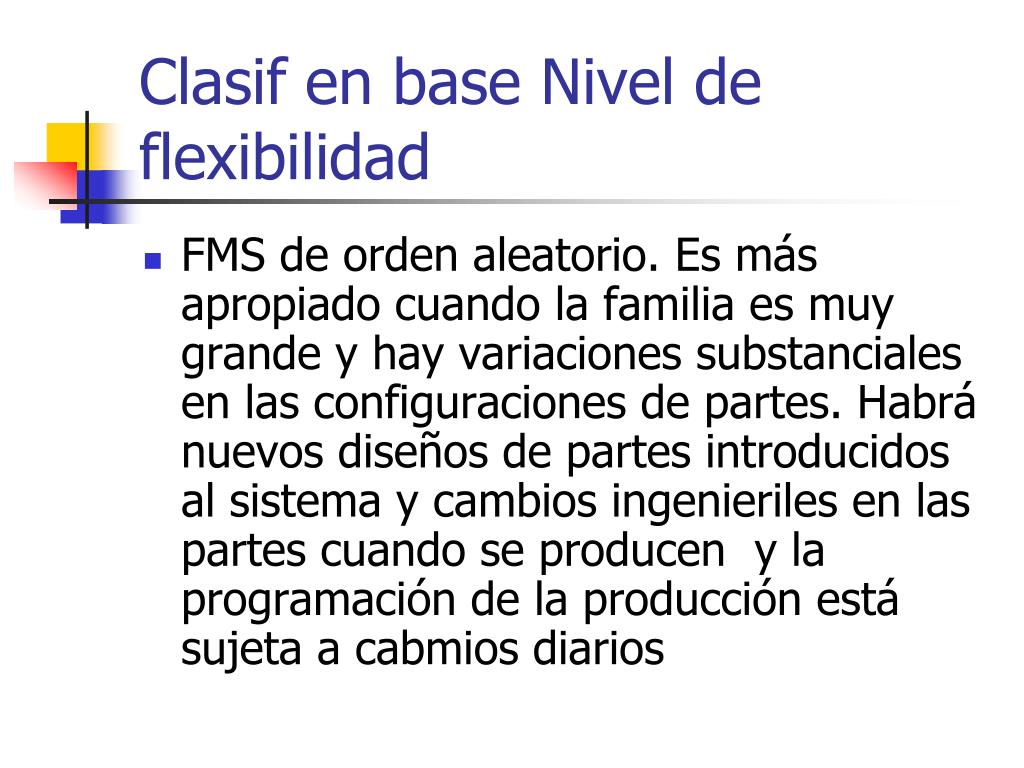

16. Clasif en base Nivel de flexibilidad • FMS de orden aleatorio. Es más apropiado cuando la familia es muy grande y hay variaciones substanciales en las configuraciones de partes. Habrá nuevos diseños de partes introducidos al sistema y cambios ingenieriles en las partes cuando se producen y la programación de la producción está sujeta a cabmios diarios

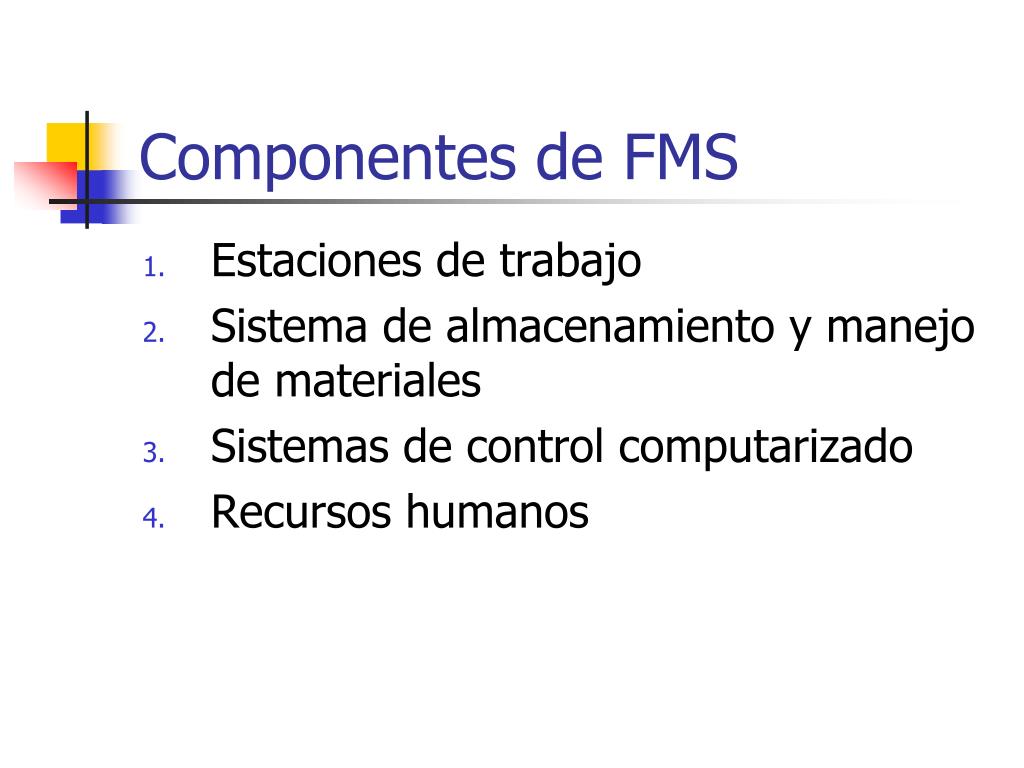

17. Componentes de FMS • Estaciones de trabajo • Sistema de almacenamiento y manejo de materiales • Sistemas de control computarizado • Recursos humanos

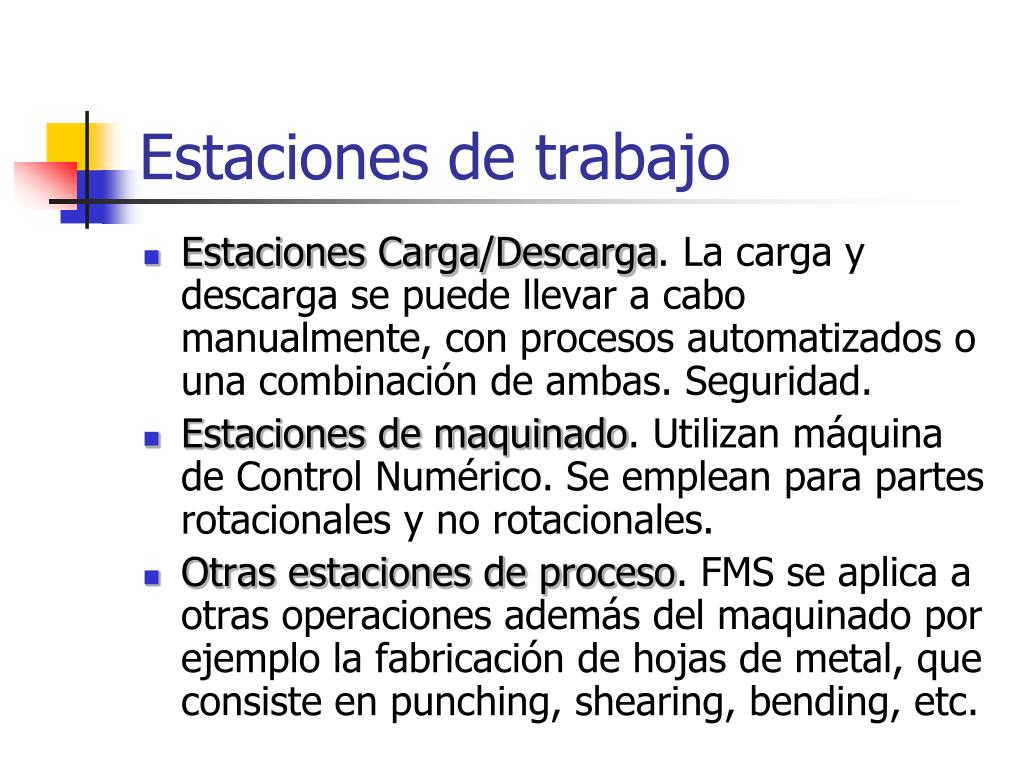

18. Estaciones de trabajo • Estaciones Carga/Descarga. La carga y descarga se puede llevar a cabo manualmente, con procesos automatizados o una combinación de ambas. Seguridad. • Estaciones de maquinado. Utilizan máquina de Control Numérico. Se emplean para partes rotacionales y no rotacionales. • Otras estaciones de proceso. FMS se aplica a otras operaciones además del maquinado por ejemplo la fabricación de hojas de metal, que consiste en punching, shearing, bending, etc.

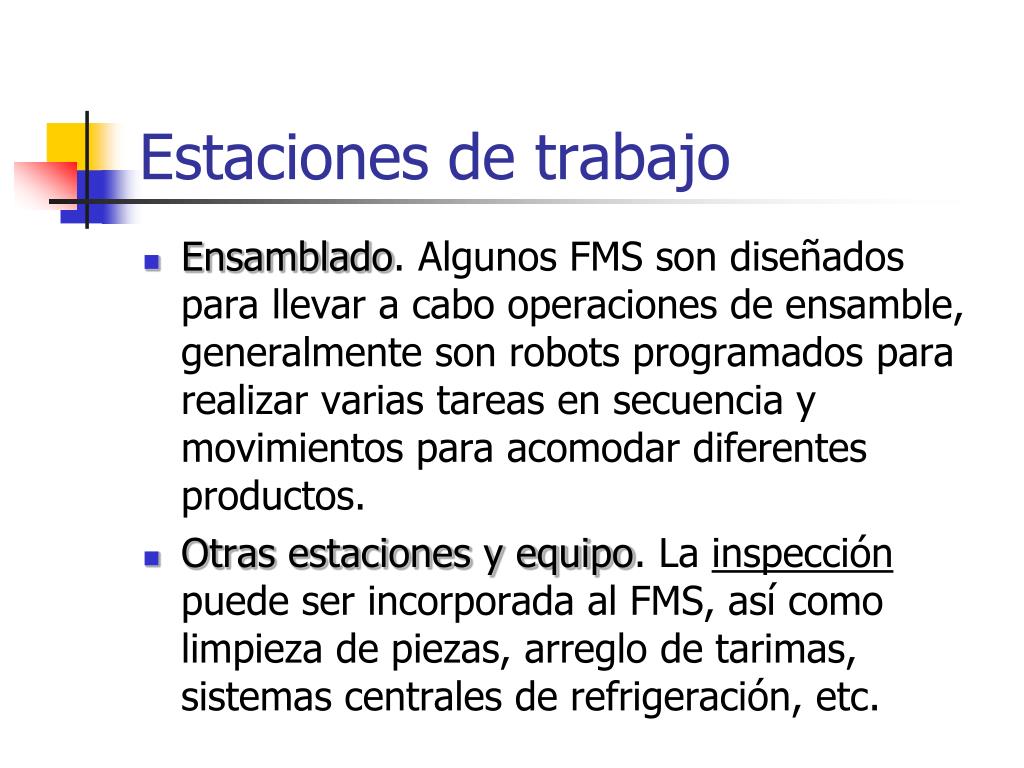

19. Estaciones de trabajo • Ensamblado. Algunos FMS son diseñados para llevar a cabo operaciones de ensamble, generalmente son robots programados para realizar varias tareas en secuencia y movimientos para acomodar diferentes productos. • Otras estaciones y equipo. La inspección puede ser incorporada al FMS, así como limpieza de piezas, arreglo de tarimas, sistemas centrales de refrigeración, etc.

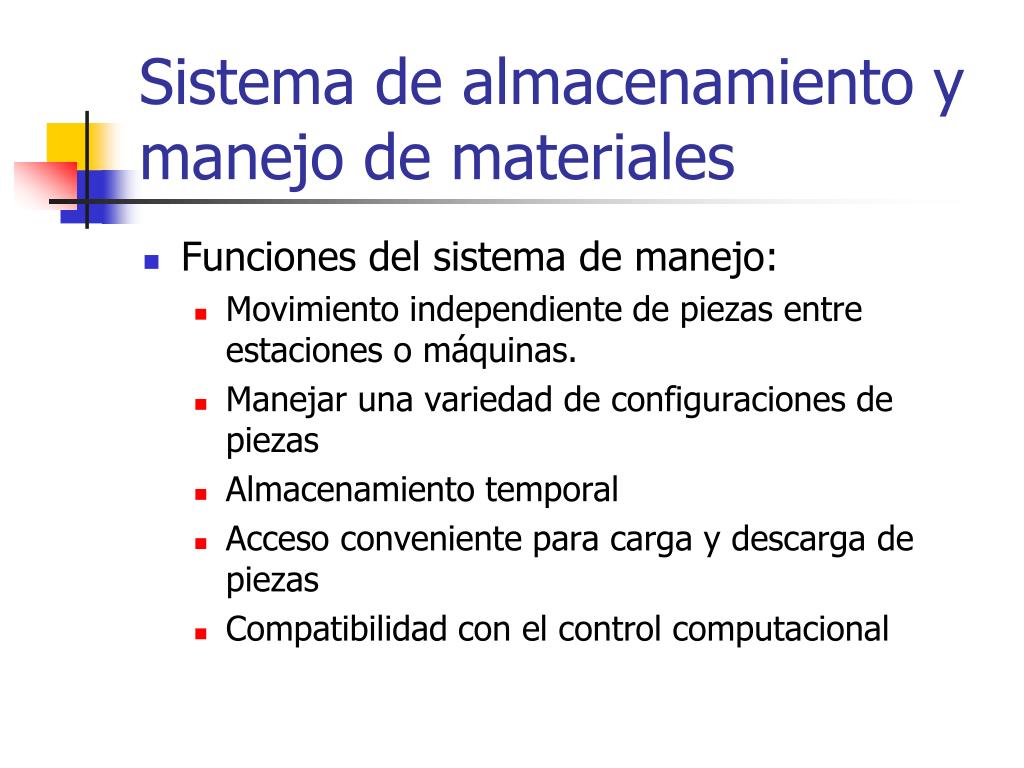

20. Sistema de almacenamiento y manejo de materiales • Funciones del sistema de manejo: • Movimiento independiente de piezas entre estaciones o máquinas. • Manejar una variedad de configuraciones de piezas • Almacenamiento temporal • Acceso conveniente para carga y descarga de piezas • Compatibilidad con el control computacional

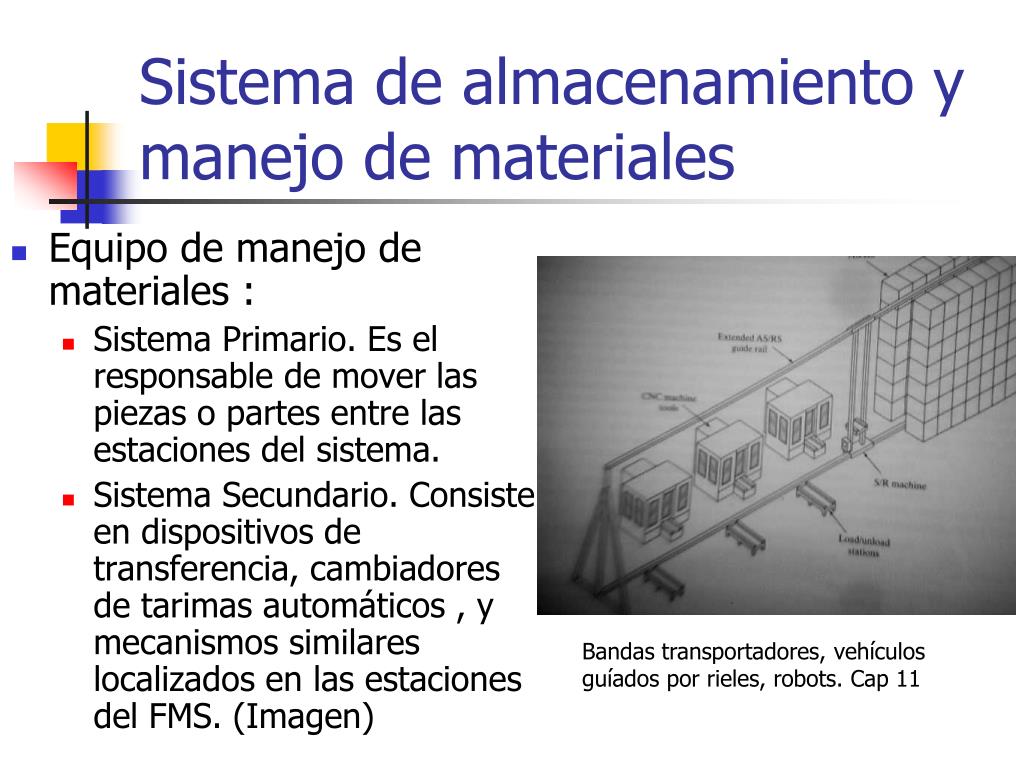

21. Sistema de almacenamiento y manejo de materiales • Equipo de manejo de materiales : • Sistema Primario. Es el responsable de mover las piezas o partes entre las estaciones del sistema. • Sistema Secundario. Consiste en dispositivos de transferencia, cambiadores de tarimas automáticos , y mecanismos similares localizados en las estaciones del FMS. (Imagen) Bandas transportadores, vehículos guíados por rieles, robots. Cap 11

22. Sistema de almacenamiento y manejo de materiales • Configuraciones del layout de FMS • Distribución en línea. Máquinas y el almacenamiento en línea.

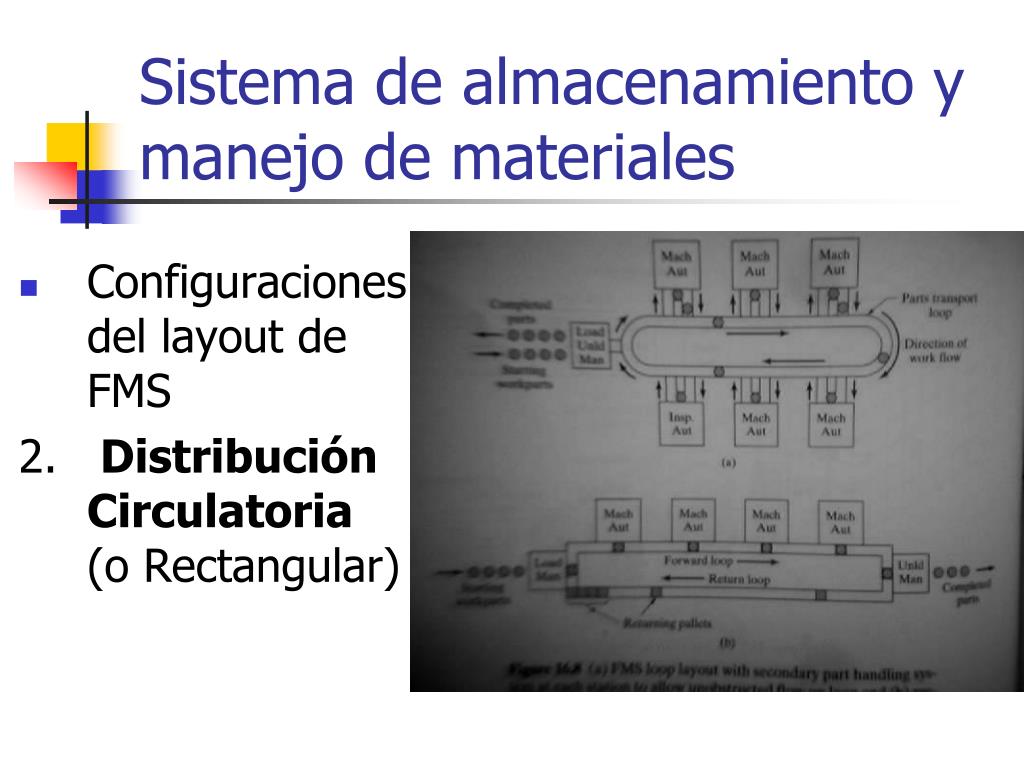

23. Sistema de almacenamiento y manejo de materiales • Configuraciones del layout de FMS 2. Distribución Circulatoria (o Rectangular)

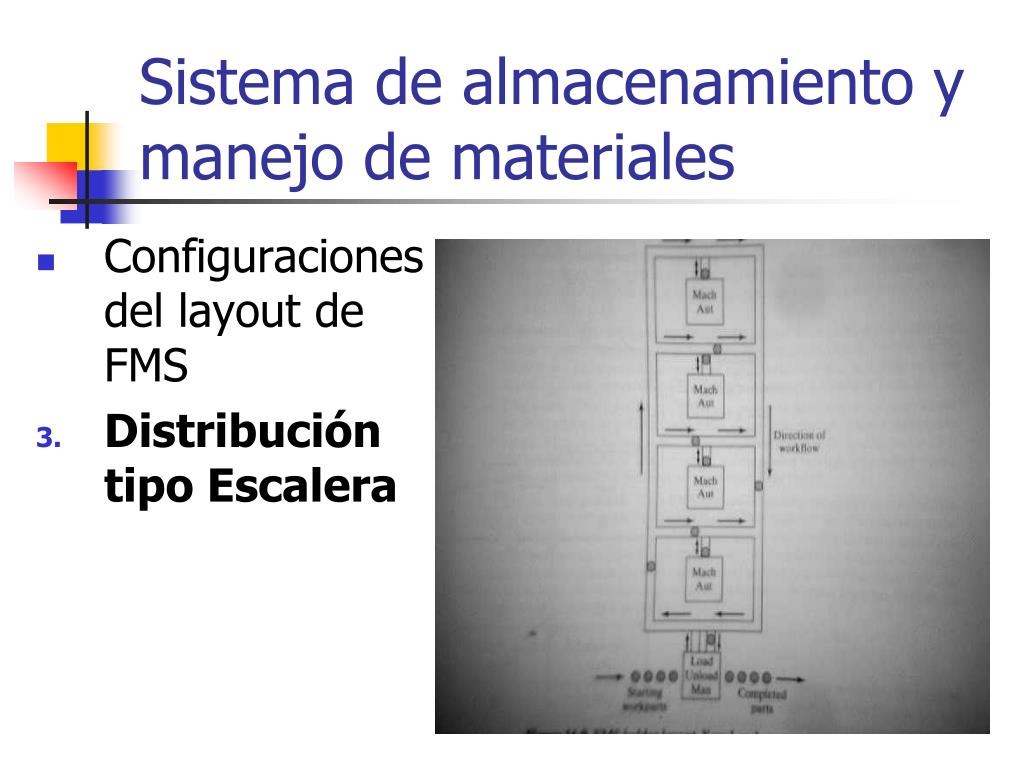

24. Sistema de almacenamiento y manejo de materiales • Configuraciones del layout de FMS • Distribución tipo Escalera

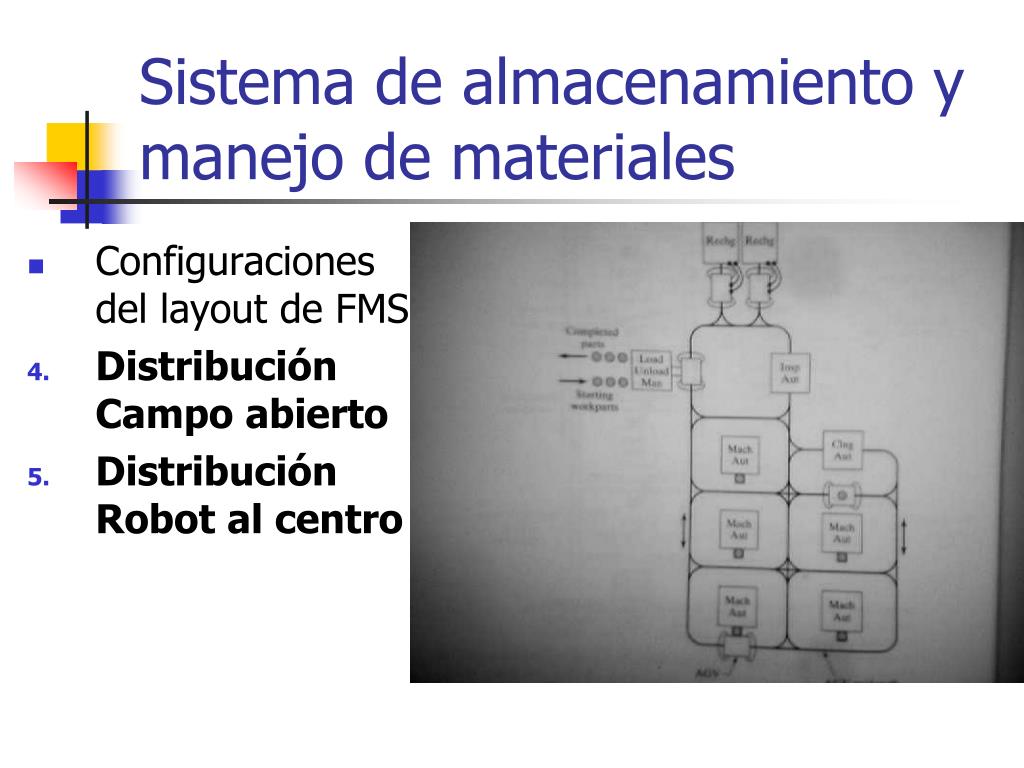

25. Sistema de almacenamiento y manejo de materiales • Configuraciones del layout de FMS • Distribución Campo abierto • Distribución Robot al centro

26. Sistemas de control computarizado Un sistema demanufactura flexible incluye un sistema de distribución computarizado que es la interfase entre las estaciones de trabajo, manejo de materiales y otros componentes. Normalmente consisten de una computadora central y microcomputadoras que controlan las máquinas individuales.

27. Categorías de sistemas de control computarizado • Estaciones de control: las estaciones de proceso o ensamble generalmente operan bajo alguna forma de control computarizado. • Distribución de las instrucciones de control en las estaciones de trabajo: es el centro de inteligencia que se encarga de coordinar las estaciones individuales.

28. Control de produccion: se encarga de diseñar la ruta del proceso y proveer las instrucciones de operación. • Control de trafico: administra el manejo de los principales materiales entre las diversas estaciones. • Shuttle control: administra el manejo de los materiales secundarios entre las estaciones.

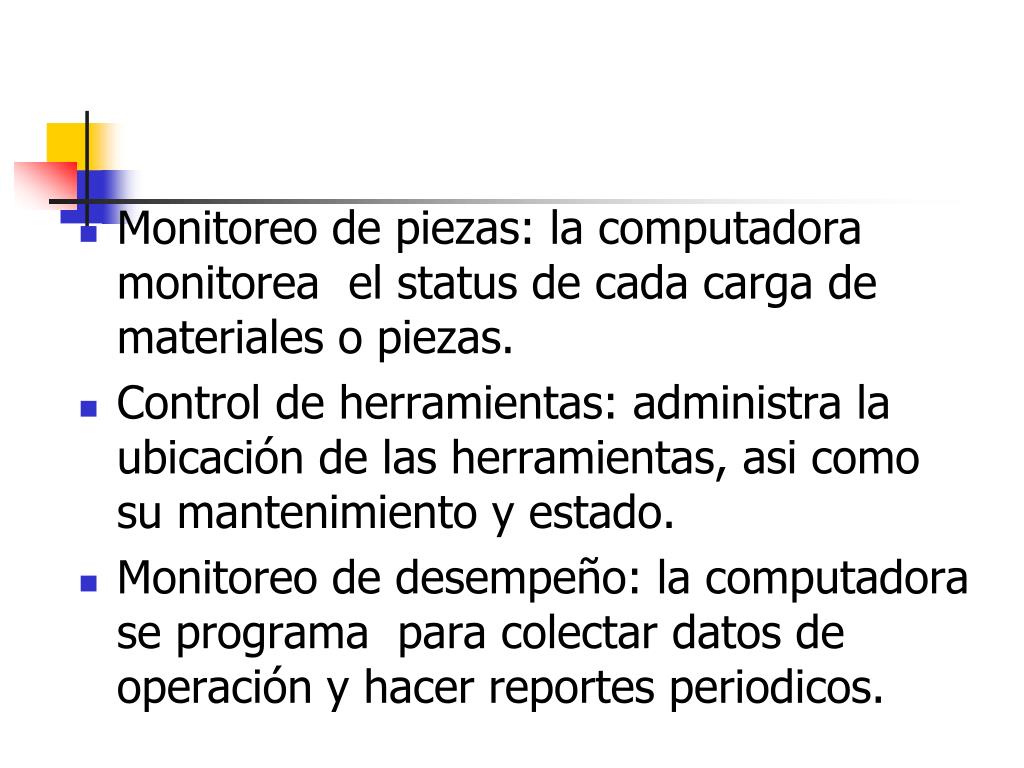

29. Monitoreo de piezas: la computadora monitorea el status de cada carga de materiales o piezas. • Control de herramientas: administra la ubicación de las herramientas, asi como su mantenimiento y estado. • Monitoreo de desempeño: la computadora se programa para colectar datos de operación y hacer reportes periodicos.

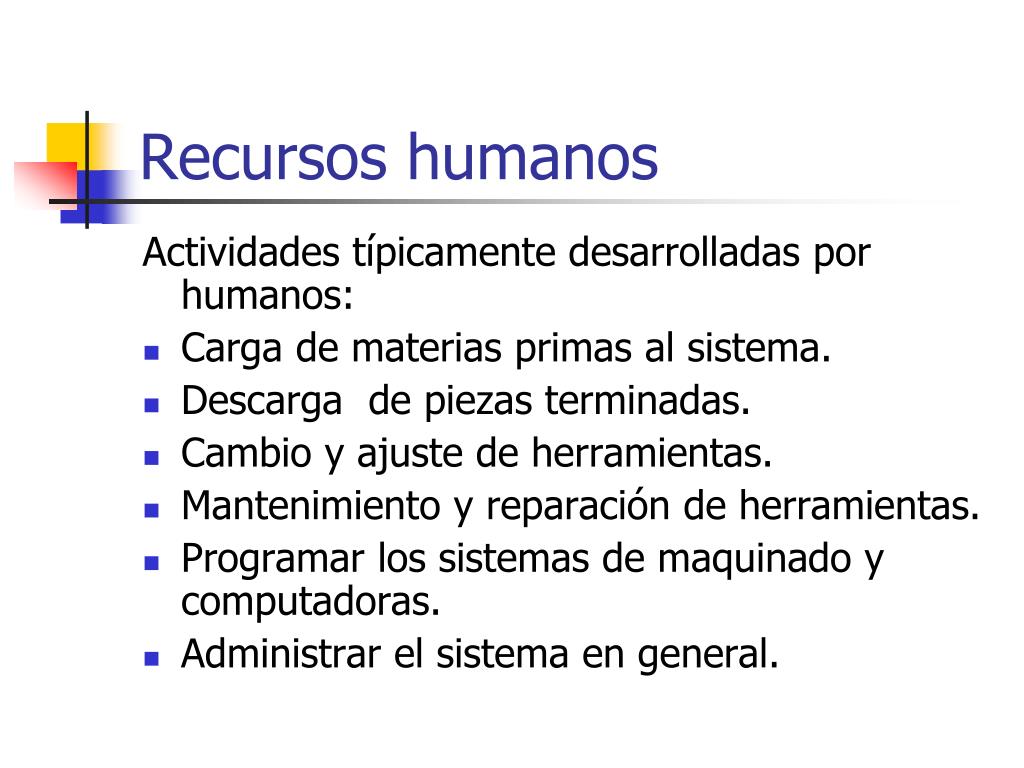

30. Recursos humanos Actividades típicamente desarrolladas por humanos: • Carga de materias primas al sistema. • Descarga depiezas terminadas. • Cambio y ajuste de herramientas. • Mantenimiento y reparación de herramientas. • Programar los sistemas de maquinado y computadoras. • Administrar el sistema en general.

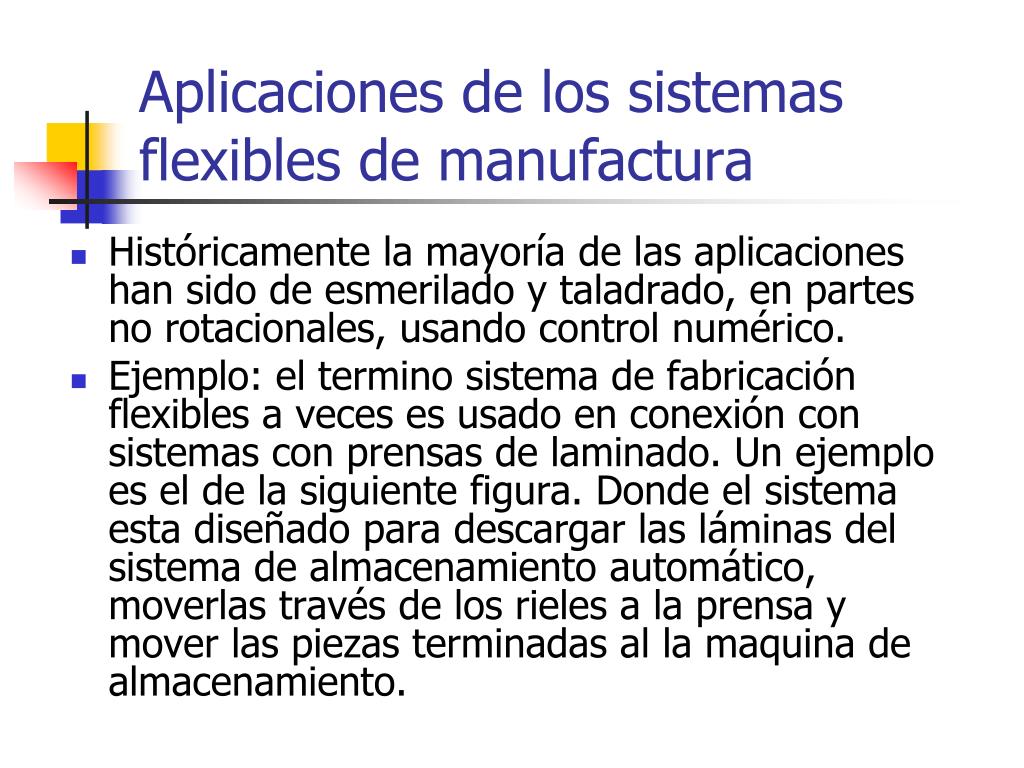

31. Aplicaciones de los sistemas flexibles de manufactura • Históricamente la mayoría de las aplicaciones han sido de esmerilado y taladrado, en partes no rotacionales, usando control numérico. • Ejemplo: el termino sistema de fabricación flexibles a veces es usado en conexión con sistemas con prensas de laminado. Un ejemplo es el de la siguiente figura. Donde el sistema esta diseñado para descargar las láminasdel sistema de almacenamiento automático, moverlas través de los rieles a la prensa y mover las piezas terminadas al la maquina de almacenamiento.

32. Sistema de fabricación flexible

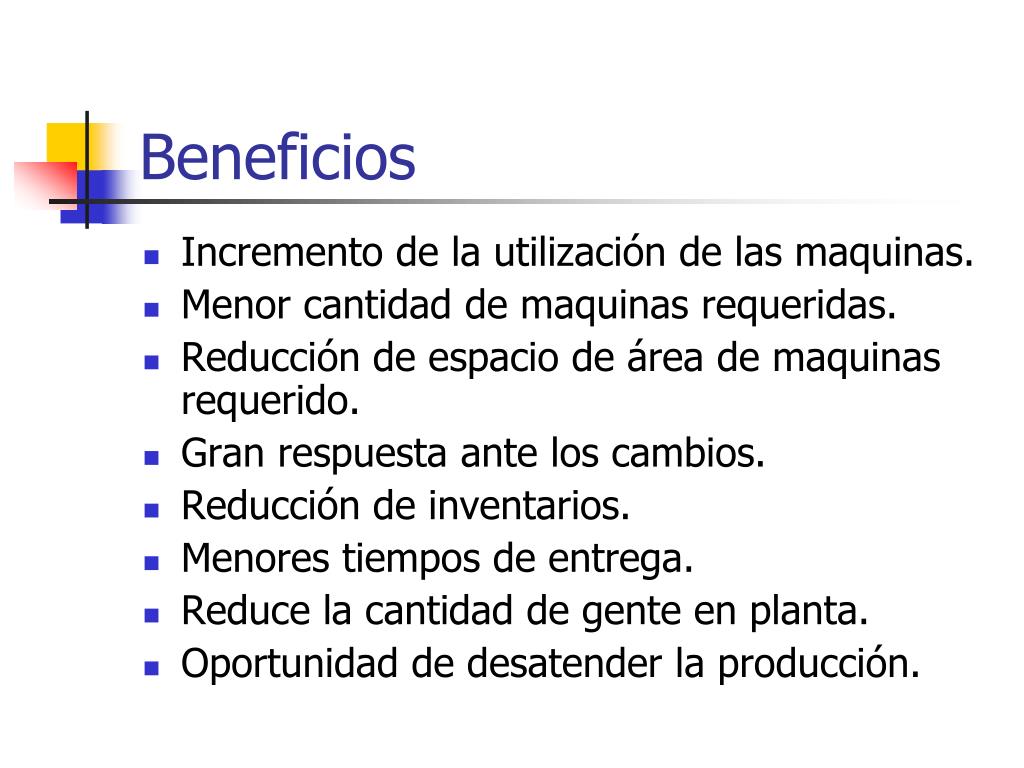

33. Beneficios • Incremento de la utilización de las maquinas. • Menor cantidad de maquinas requeridas. • Reducción de espacio de área de maquinas requerido. • Gran respuesta ante los cambios. • Reducción de inventarios. • Menores tiempos de entrega. • Reduce la cantidad de gente en planta. • Oportunidad de desatender la producción.

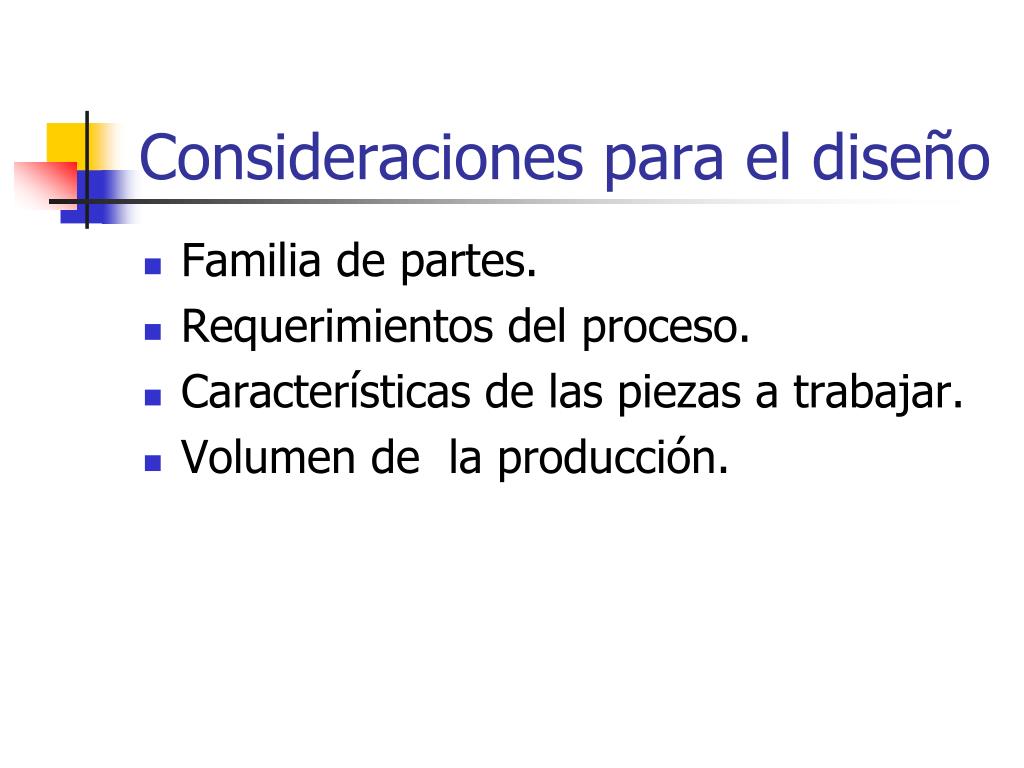

34. Consideraciones para el diseño • Familia de partes. • Requerimientos del proceso. • Características de las piezas a trabajar. • Volumen de la producción.

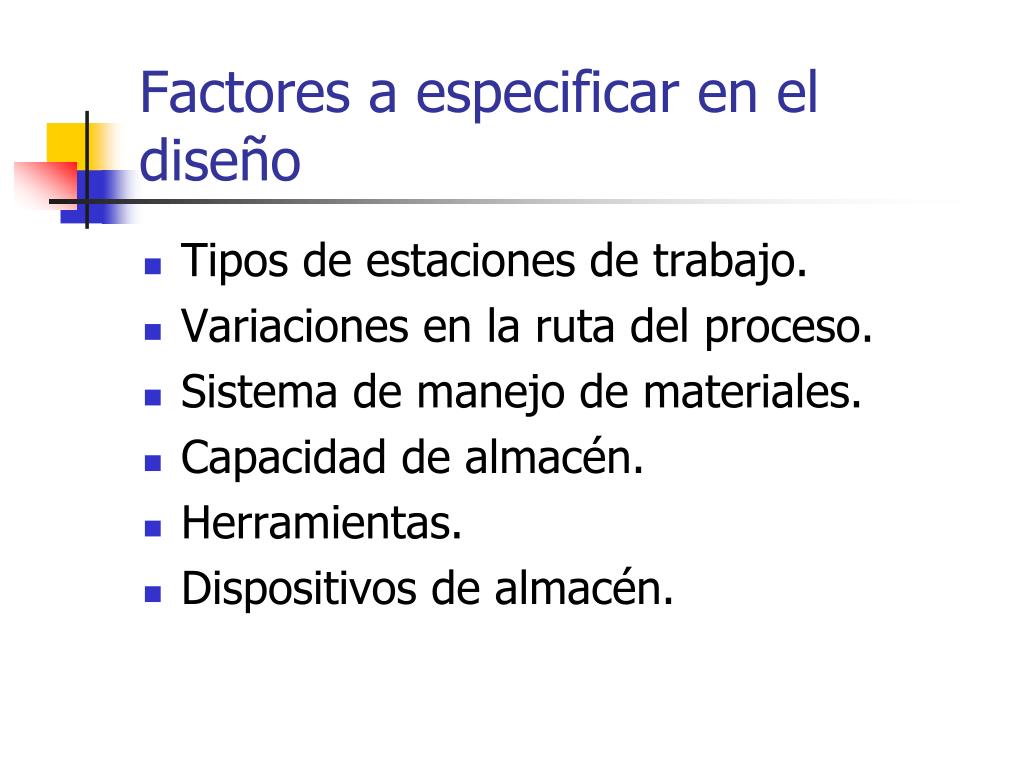

35. Factores a especificar en el diseño • Tipos de estaciones de trabajo. • Variaciones en la ruta del proceso. • Sistema de manejo de materiales. • Capacidad de almacén. • Herramientas. • Dispositivos de almacén.

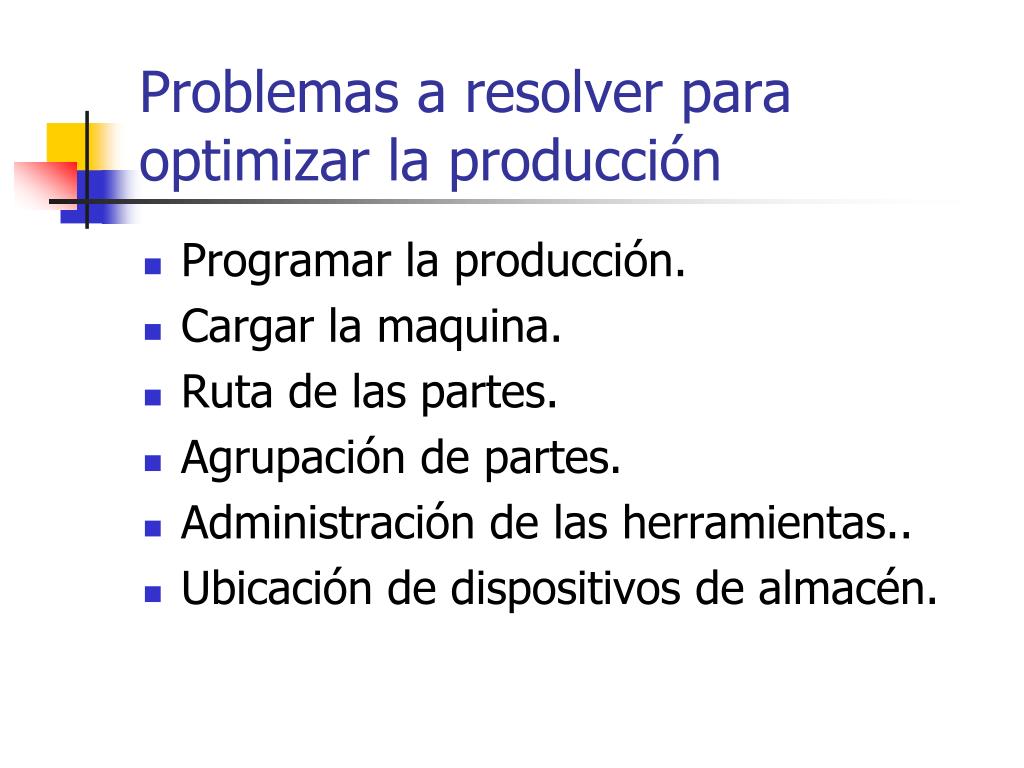

36. Problemas a resolver para optimizar la producción • Programar la producción. • Cargar la maquina. • Ruta de las partes. • Agrupación de partes. • Administración de las herramientas.. • Ubicación de dispositivos de almacén.

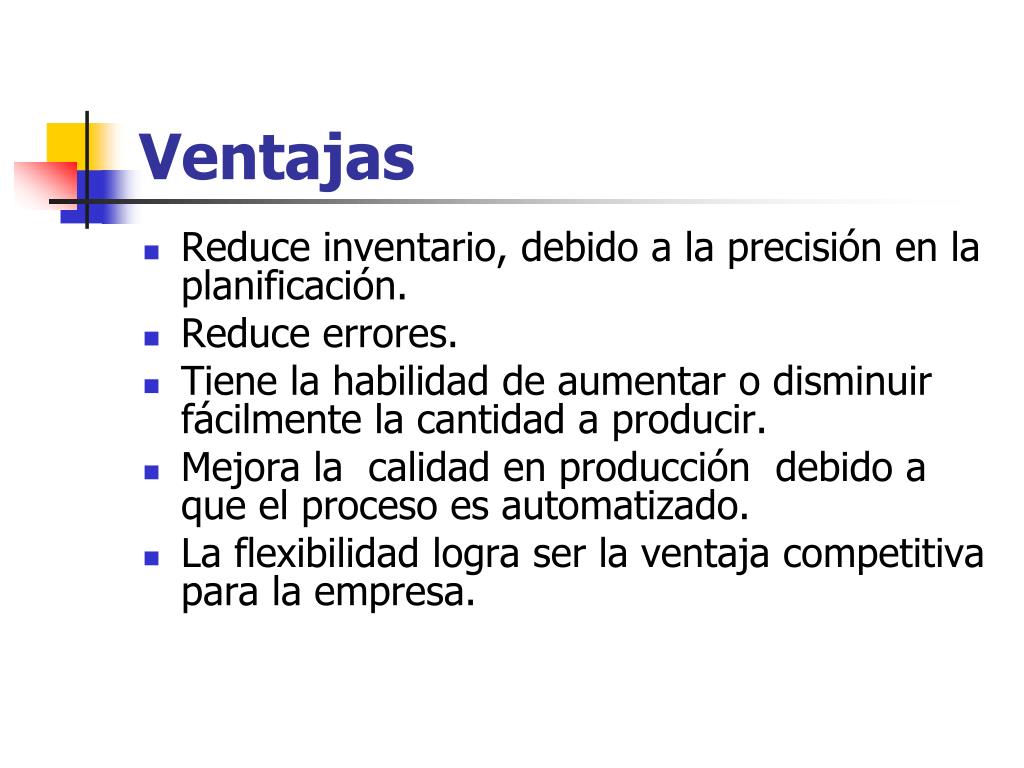

37. Ventajas • Reduce inventario, debido a la precisión en la planificación. • Reduce errores. • Tiene la habilidad de aumentar o disminuir fácilmente la cantidad a producir. • Mejora la calidad en producción debido a que el proceso es automatizado. • La flexibilidad logra ser la ventaja competitiva para la empresa.

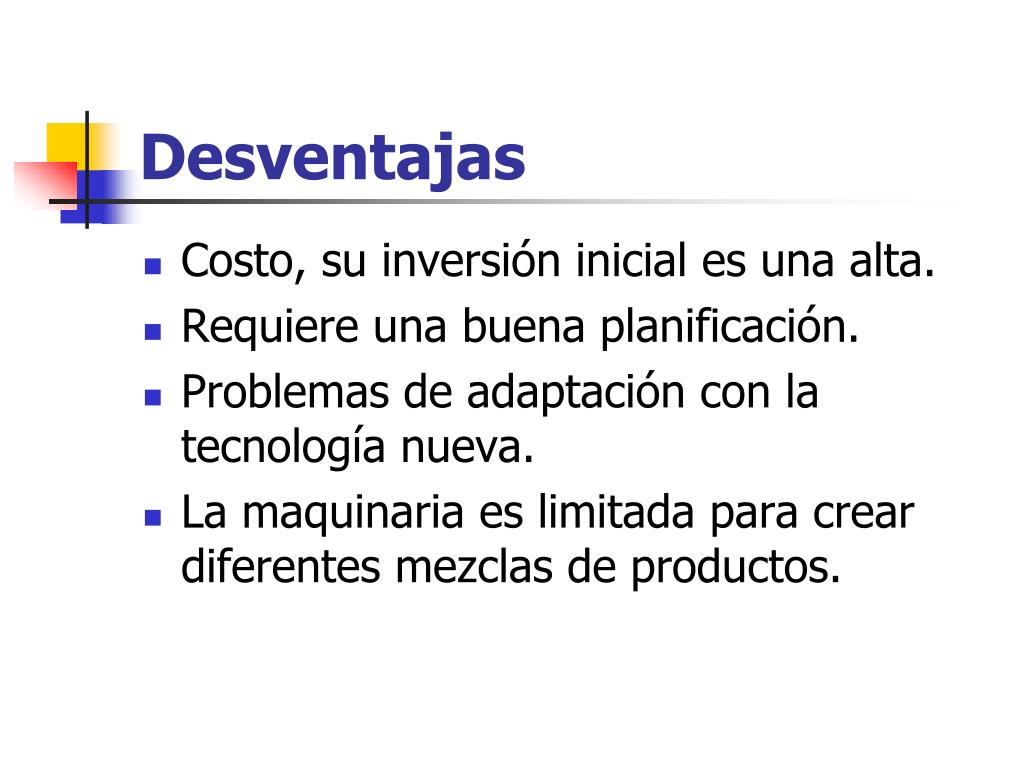

38. Desventajas • Costo, su inversión inicial es una alta. • Requiere una buena planificación. • Problemas de adaptación con la tecnología nueva. • La maquinaria es limitada para crear diferentes mezclas de productos.
