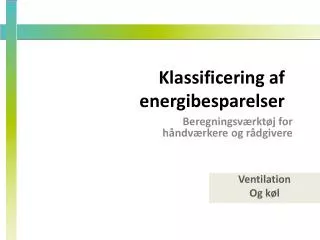

  1. Klassificering af energibesparelser Beregningsværktøj for håndværkere og rådgivere Ventilation Og køl

  2. VentilationOptimering af varme og elOptimering afKøl

  3. Ventilation Anlægstyper Vi skelner mellem: Udsugningsanlæg Balanceret ventilation Anlæg med køleflade Beregnes separat

  4. Ventilation Programmet bygger på følgende princip Man indtaster de nuværende forhold Programmet viser nuværende forbrug Herefter indtaster man de data, der ligger til grund for optimeringsforslaget Programmet udregner det nye forbrug Besparelsen udregnes Før Efter Optimering Besparelse Forbrug Forbrug

  5. Ventilation Besparelsesforslag Reduktion af driftstid Reduktion af indblæsningstemperatur   Reduktion af volumenstrømme Etablering af varmegenvinding   Udskiftning af ventilator og motor Kombinerede forslag (enkeltforslag vises ikke)

  6. Ventilation For at udregne nettovarmebesparelserne skal man foretage følgende indtastninger: Luftmængde Indblæst luftmængde Udsuget luftmængde Temperaturforhold Indblæsningstemperatur Udsugningstemperatur Varmeveksler Type af varmeveksler Temperaturvirkningsgrad Driftstid Start Stop Antal dage Programmet udregner nu varmeforbruget Nuværende forhold

  7. Ventilation Reduktion af driftstid 8.760 timer/år => 3.380 timer / år Besparelse: 171.294 kWh / år

  8. Ventilation Reduktion af indblæsningstemperatur Sænkning af inblæsningstemperatur til 18 0C Besparelse: 96.277 kWh/år

  9. Ventilation Indblæsningstemperatur Indblæsnings- og udsugningstemperatur Udsugningstemperatur

  10. Ventilation Reduktion af volumenstrømme

  11. Ventilation Luftmængde Indblæsningstemperatur Luftmængde indblæsning Luftmængde udsugning Målinger Luftmængde Udsugningstemperatur

  12. Ventilation • Etablering af krydsveksler • Besparelse: 427.645 kWh/år Etablering af varmegenvinding

  13. Ventilation Energiforbrug til indblæsning

  14. Ventilation Målinger Varmevekslere Temperaturvirkningsgrad =(4 – 3) / (1 – 2) Indblæsningstemperatur 4 2 3 1 Udsugningstemperatur

  15. Ventilation Effektivt udstyr Sparemotor og Spareventilator

  16. Ventilation

  17. Ventilation

  18. Ventilation • Vær sikker på, at der ikke ventileres mere end nødvendig • Fastsæt indblæsningstemperaturen så lav som muligt • Udsug ved så høj en temperatur som muligt • Anvend varmegenvinding med høj virkningsgrad • Tænk på luftføringsprincippet: Fortrængningsventilation giver mulighed for lav indblæsningstemperatur og høj udsugningstemperatur • Sørg for bedst mulig balance mellem indblæsningsmængde og udsugningsmængde. Temperaturvirkningsgraden falder ved mindre udsugningsmængde Gode råd

  19. Køl Besparelsesforslag Reduktion af driftstid Hæve indblæsningstemperaturen   Hæve kølefladens overfladetemperatur   Reduktion af volumenstrøm   Hævning af fordampningstemperatur   Reduktion af kondenseringstemperatur   Kombinerede forslag (enkeltforslag vises ikke)

  20. Ventilation Varme Køl Køl

  21. Ventilation Reduktion af volumenstrøm Indblæsningstemperatur kølefladens overfladetemperatur Optimering Driftstid
