Presentation Transcript

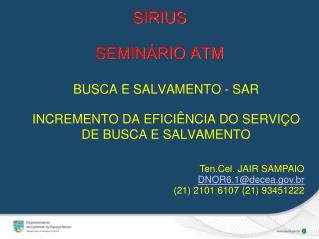

sirius semin rio atm

SIRIUSSEMINÁRIO ATM

BUSCA E SALVAMENTO - SAR

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

Ten.Cel. JAIR SAMPAIO

[email protected]

(21) 2101 6107 (21) 93451222

sirius semin rio atm1

SIRIUS SEMINÁRIO ATM

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

OBJETIVO

INFORMAR À AUDIÊNCIA A ABRANGÊNCIA DO SISTEMA SAR AERONÁUTICO BRASILEIRO E O EMPREENDIMENTO DO DECEA QUE BUSCA O INCREMENTO DA EFICIÊNCIA NA PRESTAÇÃO DO SERVIÇO DE BUSCA E SALVAMENTO.

incremento da efici ncia do servi o de busca e salvamento

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

ROTEIRO

˃ SISTEMA SAR AERONÁUTICO BRASILEIRO (SISSAR)

Órgão central

Constituição

Evolução tecnológica (COSPAS-SARSAT)

˃ EMPREENDIMENTO DO PIMP- PFF20

PROJETOS :

Implantação de revisualização radar nos ARCC,

Capacidade operacional de MBU e MSA noturnos,

Implantação de RCC Conjuntos (JRCC),

Uso do VANT em Operações SAR,

Incremento da obrigatoriedade de registro de ELT/EPIRB/PLB, e

Implementação do Sistema MEOSAR.

incremento da efici ncia do servi o de busca e salvamento1

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

˃SISTEMA SAR AERONÁUTICO (SISSAR)

Criado pela Portaria Nº 99/GM3, de 20 de fevereiro de 1997 e reformulado pela Portaria nº 1.162/GC3, de 19 de outubro de 2005.

˃ÓRGÃO CENTRAL : •DECEA

˃CONSTITUIÇÃO : •Órgão Normativo;

•Órgãos de Coordenação; e

•Órgãos de Execução.

incremento da efici ncia do servi o de busca e salvamento2

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

˃ ÓRGÃO CENTRAL : • DECEA

Responsável pela elaboração das normas e recomendações nacionais em consonância com os ditames internacionais, da doutrina, da supervisão dos órgãos de coordenação e da capacitação do pessoal de coordenação SAR.

˃ Mantém estreita ligação entre o SISSAR e diversos Sistemas afins, como por exemplo, o COSPAS-SARSAT, SISCEAB, SIPAER, SAC, e outros.

incremento da efici ncia do servi o de busca e salvamento3

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

˃CONSTITUIÇÃO DO SISSAR:

•Órgão Normativo = DECEA;

•Órgãos de Coordenação = RCC CW, RCC BS, RCC RE/AO, RCC AZ; e

•Órgãos de Execução =Unidades aéreas subordinadas ao COMGAR.

incremento da efici ncia do servi o de busca e salvamento4

NATAL

10º W

MANAUS

BELÉM

RECIFE

SALVADOR

BRASÍLIA

RIO DE

JANEIRO

CAMPO

GRANDE

FLORIANÓPOLIS

SANTA MARIA

RIO GRANDE

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

S I S S A R RECURSOS INTEGRADOS

SISTEMICAMENTE

slide9

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

PROGRAMA COSPAS -SARSAT

MISSÃO:

O Programa Internacional Cospas-Sarsat provê alerta de emergência e dados de localização precisos, oportunos e confiáveis para ajudar as autoridades de busca e salvamento a socorrerem pessoas em perigo.

slide10

LEOSAR(Cospas e Sarsat)

GEOSAR (GOES, INSAT, MSG, Eletro-L, etc.)

MEOSAR(GNSS, Galileo e GLONASS)

slide11

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

CONCEITO DO SISTEMA COSPAS-SARSAT

  • O Sistema COSPAS-SARSAT possui atualmente dois tipos de satélites e um terceiro em desenvolvimento, que são complementares:
  • GEOSAR
  • LEOSAR
  • MEOSAR
slide12

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

DESCRIÇÃO DO SISTEMA COSPAS-SARSAT

LEOSAR

Altitude

COSPAS 1000 km

SARSAT 850 km

slide13

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

DESCRIÇÃO DO SISTEMA COSPAS-SARSAT

LEOSAR

  • Órbita completa em 100 minutos
  • Velocidade de 7 km/s
  • Visualiza uma área de 4000 km de diâmetro
  • 15 minutos para cruzar de um horizonte a outro.
slide14

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

DESCRIÇÃO DO SISTEMA

GEOSAR

FIXO EM RELAÇÃO A UM PONTO NA SUPERFÍCIE

DISTÂNCIA36.000 KM

GOES 13

slide15

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

DESCRIÇÃO DO SISTEMA

GOES 13

GEOSAR

  • Cada satélite cobre 1/3 do Globo
  • Não calcula localização Doppler
  • Fornece localização codificada (GPS)
slide16

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

SISTEMA DE ÓRBITA EM MÉDIA ALTITUDE

Satélites MEOSAR situados entre 19.000 Km e 24.000 Km da terra.

Os quase 80 satélites previstos (24 DASS, 27 Galileo e 24 Glonass) estarão em contínuo movimento no espaço.

Fornecerão cobertura global, incluindo os polos, conforme a figura.

slide17

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

SEGMENTO TERRESTRE BRASILEIRO

LEOLUT E GEOLUT BRASÍLIA

LEOLUT E GEOLUT

RECIFE

LEOLUT MANAUS

4 MEOLUT BRASÍLIA

B R M C C

CONSOLE

BRASÍLIA

CONSOLE

RECIFE

RCC-BS

RCC-AO

RCC-RE

RCC-CW

RCC-AZ

OUTROS

MCC / SPOC

SALVAMAR

BRASIL

slide18

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

SEGMENTO TERRESTRE BRASILEIRO

  • Atualmente, o BRMCC está estruturado para operar com as seguintes capacidades:
    • 1 OCC no BRMCC em Brasília – operacional;
    • 1 OCC em em Recife – Operacional reserva;
    • 1 LEOLUT em Recife – operacional;
    • 1 LEOLUT em Brasília – operacional;
    • 1 LEOLUT em Manaus – operacional;
    • 1 GEOLUT em Brasília – operacional;
    • 1 GEOLUT em Recife – operacional; e
    • Processamento combinado GEOLEO em Brasília e Recife.”
    • 4 MEOLUT (*) em Brasília – fase de instalação
slide19

ELT 406 MHz (COM GPS)

RAIO DE BUSCA: 100 m

LOCALIZAÇÃO IMEDIATA

ELT 406 MHz (SEM GPS)

RAIO DE BUSCA: até 5 NM

400 Km

A

B

S = + 5.000 Km²

S = 17.600 Km²

B

A

400KM

slide20

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

REGISTRO DE BALIZAS

  • Gratuito pelo site: (www.brmcc.aer.mil.br)
  • Celeridade no processo de identificação
  • Rapidez / Economia na prestação do Serviço SAR
incremento da efici ncia do servi o de busca e salvamento5

INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

OBJETIVO DO EMPREENDIMENTO DO PIMP- PFF20:

DESENVOLVIMENTO E IMPLEMENTAÇÃO DE AÇÕES COM VISTAS AO AUMENTO DO ÍNDICE DE LOCALIZAÇÃO E DE SALVAMENTO DAS VÍTIMAS DE INCIDENTES SAR.

slide22

EMPREENDIMENTO DO PIMP ATM - PFF20:INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTOPRAZO PARA CONCLUSÃO = ANO DE 2020.PROJETOS:

  • Implantação de revisualização RADAR nos ARCC,
  • Desenvolvimento da Capacidade Operacional de MBU e MSA noturnos,
  • Implantação de RCC Conjuntos (JRCC),
  • Uso do VANT em Operações SAR,
  • Incremento da obrigatoriedade de registro de ELT/EPIRB/PLB, e
  • Implementação do Sistema MEOSAR.
incremento da efici ncia do servi o de busca e salvamento6
INCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO
  • O SISTEMA DE BUSCA E SALVAMENTO BRASILEIRO ESTÁ CAPACITADO PARA ATENDER, NO MENOR ESPAÇO DE TEMPO, A TODAS AS SITUAÇÕES DE EMERGÊNCIA DE AERONAVES E DE EMBARCAÇÕES.
  • ENTRETANTO, O DECEA, COMO ÓRGÃO CENTRAL, AGE DIUTURNAMENTE MANTENDO O COMPROMISSO DE APERFEIÇOAMENTO DOS SISTEMAS SOB SUA RESPONSABILIDADE, DESTA FEITA, COM O PFF020, PARA O INCREMENTO DA EFICIÊNCIA DO SISTEMA SAR AERONÁUTICO (SISSAR)...
busca e salvamento sar incremento da efici ncia do servi o de busca e salvamento

MUITO OBRIGADO!

BUSCA E SALVAMENTO - SARINCREMENTO DA EFICIÊNCIA DO SERVIÇO DE BUSCA E SALVAMENTO

Ten.Cel. JAIR SAMPAIO

[email protected]

(21) 2101 6107

(21) 93451222
