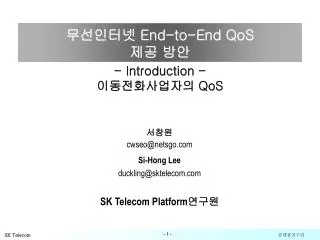

  1. 무선인터넷 End-to-End QoS 제공 방안 - Introduction - 이동전화사업자의 QoS 서창원 cwseo@netsgo.com Si-Hong Lee duckling@sktelecom.com SK Telecom Platform연구원

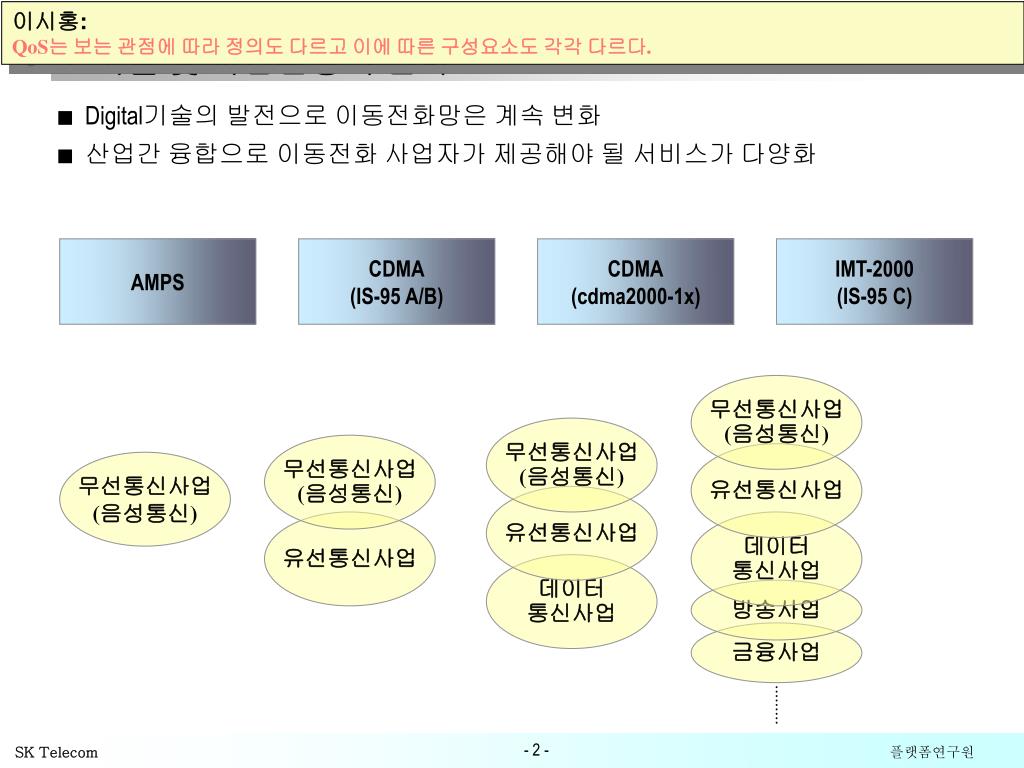

  2. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 1. 기술 및 사업환경의 변화 • Digital기술의 발전으로 이동전화망은 계속 변화 • 산업간 융합으로 이동전화 사업자가 제공해야 될 서비스가 다양화 AMPS CDMA (IS-95 A/B) CDMA (cdma2000-1x) IMT-2000 (IS-95 C) 무선통신사업 (음성통신) 무선통신사업 (음성통신) 무선통신사업 (음성통신) 유선통신사업 무선통신사업 (음성통신) 유선통신사업 유선통신사업 데이터 통신사업 데이터 통신사업 방송사업 금융사업

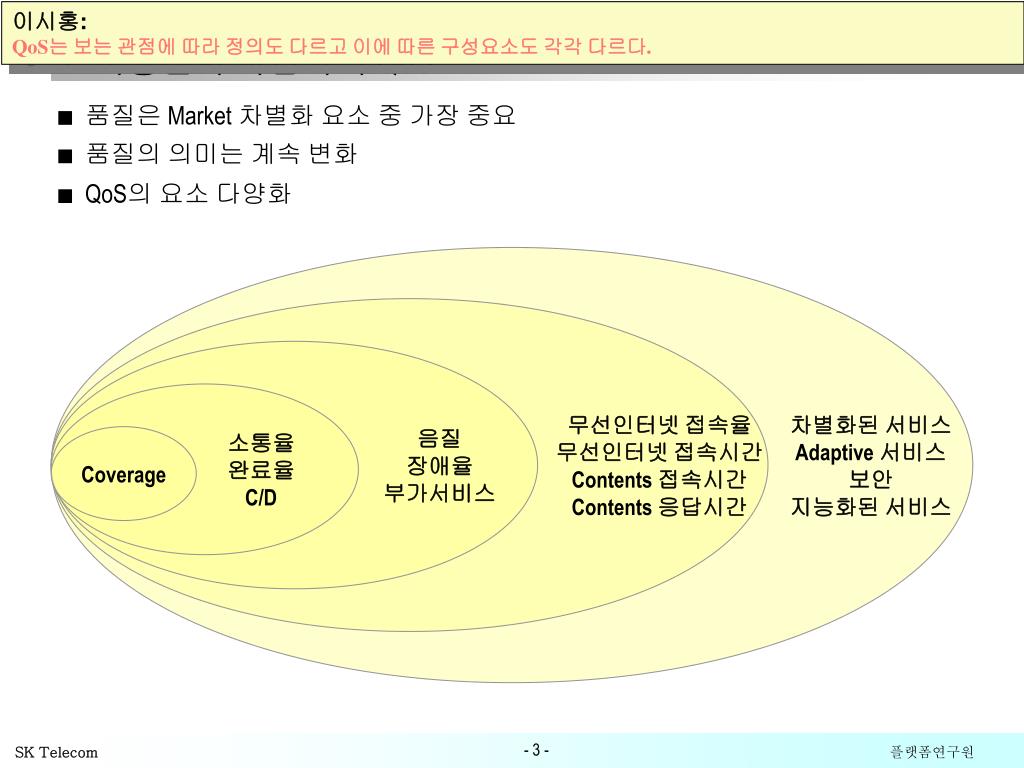

  3. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 2. 이동전화 사업자의 QoS • 품질은 Market 차별화 요소 중 가장 중요 • 품질의 의미는 계속 변화 • QoS의 요소 다양화 차별화된 서비스 Adaptive 서비스 보안 지능화된 서비스 무선인터넷 접속율 무선인터넷 접속시간 Contents 접속시간 Contents 응답시간 음질 장애율 부가서비스 소통율 완료율 C/D Coverage

  4. GAN Internet GSR GSR S/W HUB (B/D) S/W HUB (B/D) L4 L4 L4 L4 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 3. 현재 QoS 관리현황 • 음성의 경우 Node별 관리(교환기,기지국 메시지 등) • 데이터 서비스의 경우 Node별 관리와 End-to-End의 관리가 병행되고 있으나 통합되어 있지 않음 ==>> 데이터 서비스에 대한 통합적인 관리 기반이 필요 서비스 플랫폼 (n.TOP) MSC SONET HA AAA Switching Hub BTS BSC (ATM) cdma 2000 1x Back-end Servers FACN PDSN SW F/W Contents

  5. Service Differentiation DiffServ/IntServ Adaptive Service Admission Control etc. Service 성능향상 Processor 향상 분산환경 Load Share Algorithm개선 완료율 향상 etc. Service Management NMS, CMS, SMS, QMS, etc. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 4. QoS 추진 방향 • 이동전화망이 Packet망으로 변화 • 이동 Packet망 기반의 서비스가 다양화 (멀티미디어, M-Commerce등) • 이를 위해 다양한 QoS기술들의 입체적인 지원이 필요

  6. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 5. 발표본문 내용 • End-to-End QoS 개요 • QoS의 정의, Issue화 배경 • QoS구성요소, End-to-End QoS정의 • End-to-End QoS 제공방안(안) • End-to-End QoS의 특징 및 Issue, 필요 기술 Map • 이동전화 환경의 특수성, 제공방안(안) • Streaming 서비스를 위한 QoS Framework(안) • QoS제어 기법, 관련 연구 현황 • Framework(안), Function Flow

  7. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 감사합니다

  8. 무선인터넷 End-to-End QoS 제공 방안 Si-Hong Lee duckling@sktelecom.com SK Telecom Platform연구원

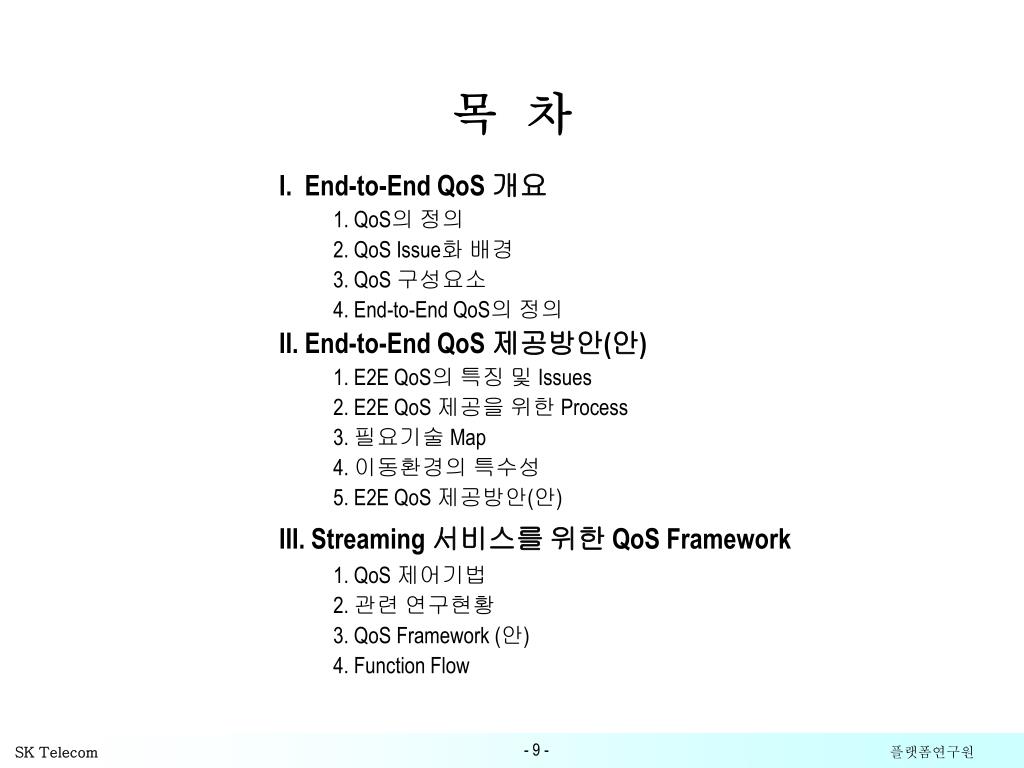

  9. 목 차 I. End-to-End QoS 개요 1. QoS의 정의 2. QoS Issue화 배경 3. QoS 구성요소 4. End-to-End QoS의 정의 II. End-to-End QoS 제공방안(안) 1. E2E QoS의 특징 및 Issues 2. E2E QoS 제공을 위한 Process 3. 필요기술 Map 4. 이동환경의 특수성 5. E2E QoS 제공방안(안) III. Streaming 서비스를 위한 QoS Framework 1. QoS 제어기법 2. 관련 연구현황 3. QoS Framework (안) 4. Function Flow

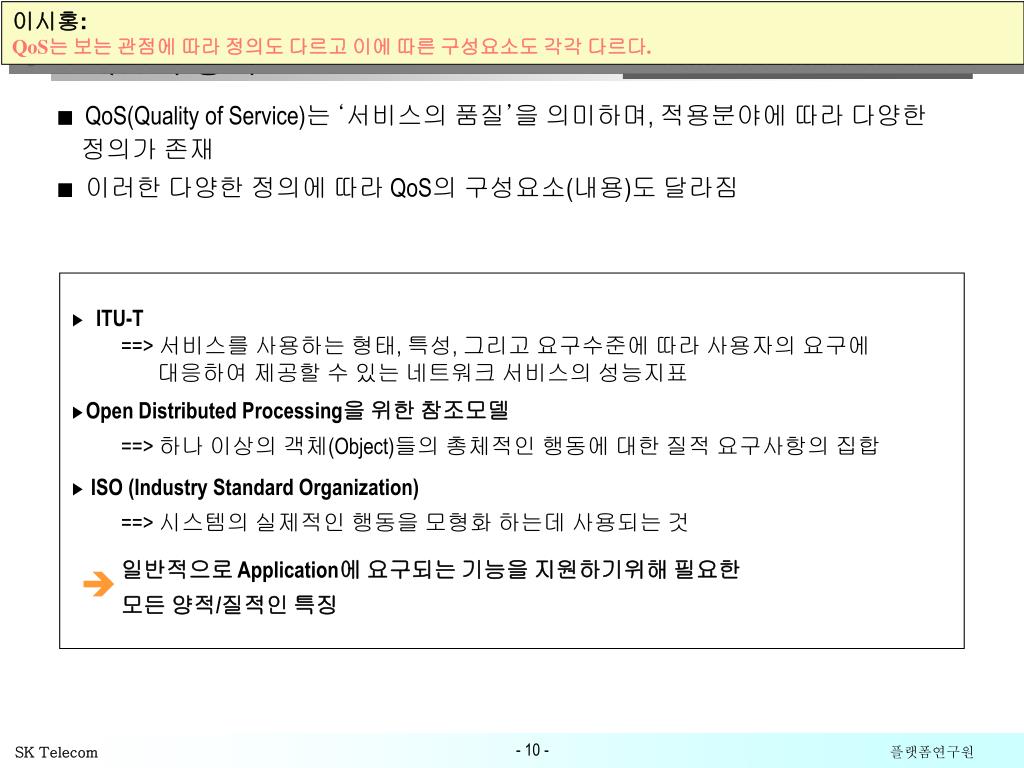

  10. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 1. QoS의 정의 I. End-to-End QoS 개요 • QoS(Quality of Service)는 ‘서비스의 품질’을 의미하며, 적용분야에 따라 다양한 정의가 존재 • 이러한 다양한 정의에 따라 QoS의 구성요소(내용)도 달라짐 • ITU-T • ==> 서비스를 사용하는 형태, 특성, 그리고 요구수준에 따라 사용자의 요구에 • 대응하여 제공할 수 있는 네트워크 서비스의 성능지표 • Open Distributed Processing을 위한 참조모델 • ==> 하나 이상의 객체(Object)들의 총체적인 행동에 대한 질적 요구사항의 집합 • ISO (Industry Standard Organization) • ==> 시스템의 실제적인 행동을 모형화 하는데 사용되는 것 일반적으로 Application에 요구되는 기능을 지원하기위해 필요한 모든 양적/질적인 특징 

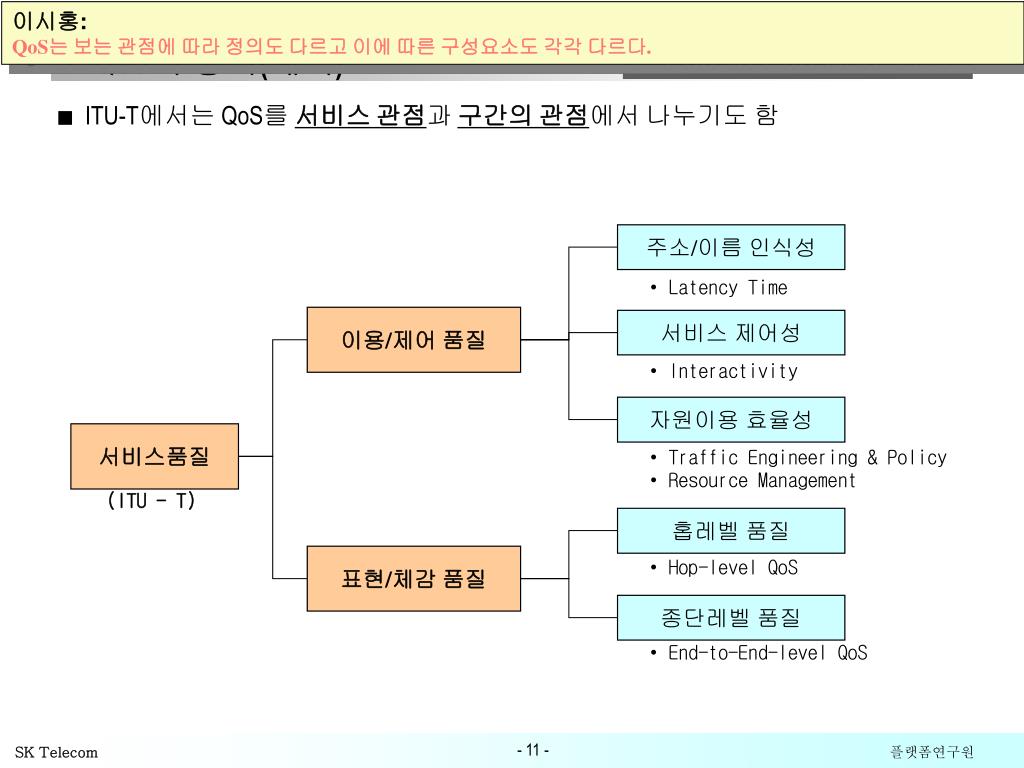

  11. 이시홍: QoS는 보는 관점에 따라 정의도 다르고 이에 따른 구성요소도 각각 다르다. 1. QoS의 정의(계속) I. End-to-End QoS 개요 • ITU-T에서는 QoS를 서비스 관점과 구간의 관점에서 나누기도 함 주소/이름 인식성 • Latency Time 이용/제어 품질 서비스 제어성 • Interactivity 자원이용 효율성 서비스품질 • Traffic Engineering & Policy • Resource Management (ITU - T) 홉레벨 품질 표현/체감 품질 • Hop-level QoS 종단레벨 품질 • End-to-End-level QoS

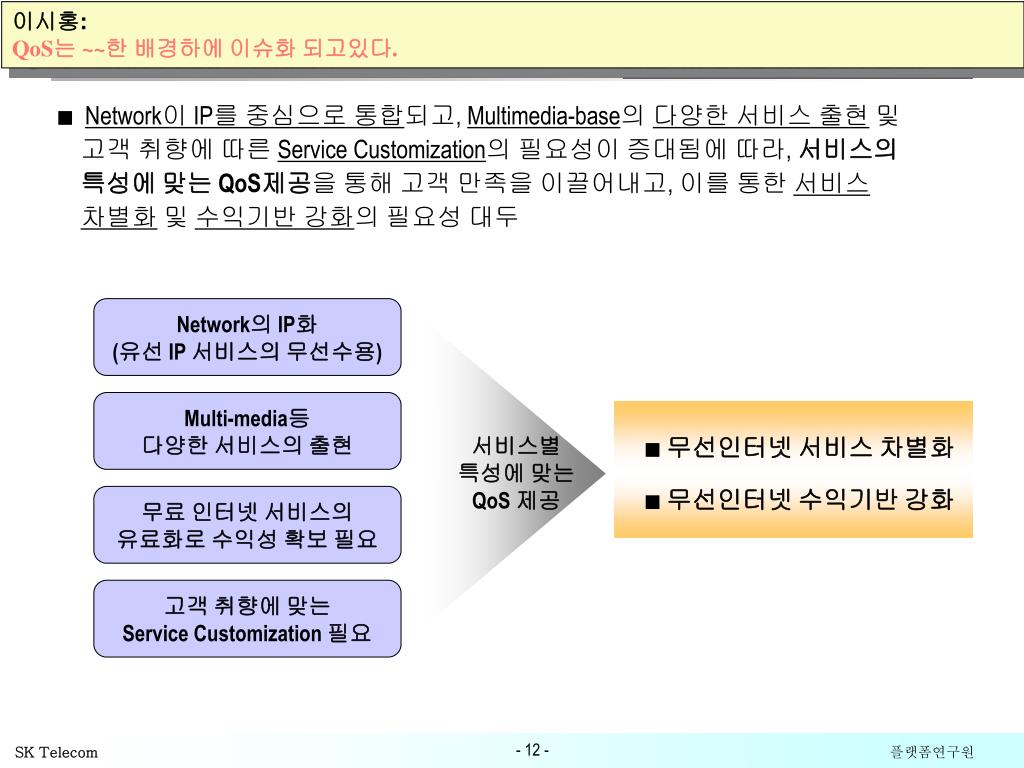

  12. 이시홍: QoS는 ~~한 배경하에 이슈화 되고있다. 2. QoS Issue화 배경 I. End-to-End QoS 개요 • Network이 IP를 중심으로 통합되고, Multimedia-base의 다양한 서비스 출현 및 고객 취향에 따른 Service Customization의 필요성이 증대됨에 따라, 서비스의 특성에 맞는 QoS제공을 통해 고객 만족을 이끌어내고, 이를 통한 서비스 차별화 및 수익기반 강화의 필요성 대두 Network의 IP화 (유선 IP 서비스의 무선수용) Multi-media등 다양한 서비스의 출현 • 무선인터넷 서비스 차별화 • 무선인터넷 수익기반 강화 서비스별 특성에 맞는 QoS 제공 무료 인터넷 서비스의 유료화로 수익성 확보 필요 고객 취향에 맞는 Service Customization 필요

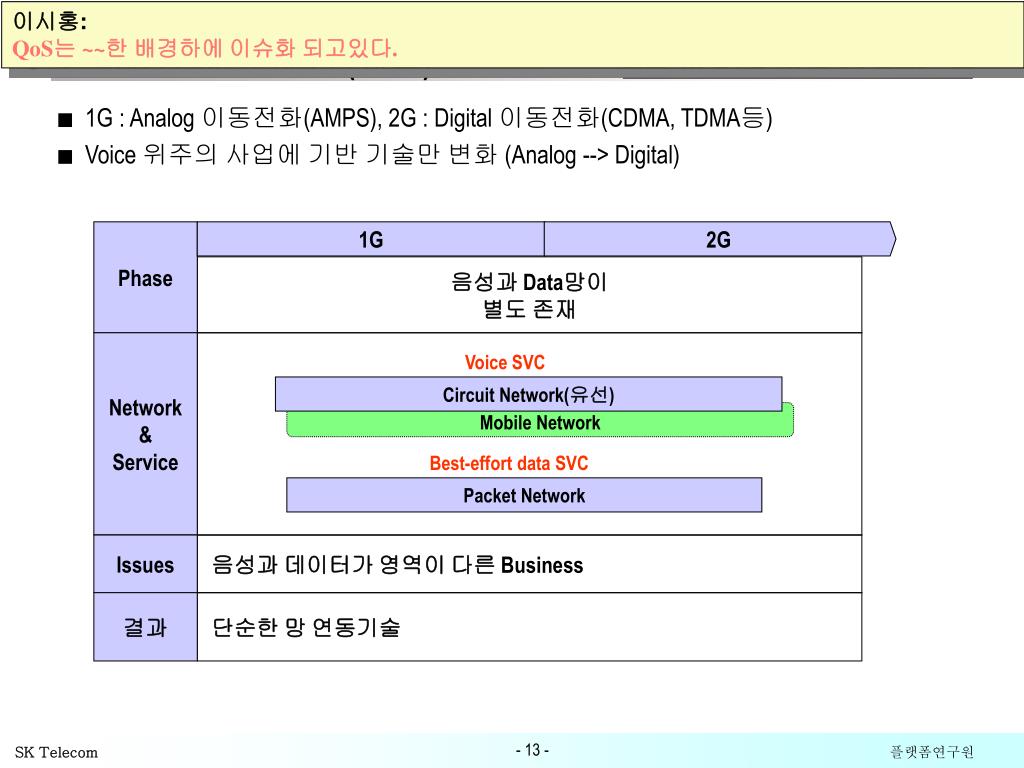

  13. 이시홍: QoS는 ~~한 배경하에 이슈화 되고있다. 2. QoS Issue화 배경 (계속) I. End-to-End QoS 개요 • 1G : Analog 이동전화(AMPS), 2G : Digital 이동전화(CDMA, TDMA등) • Voice 위주의 사업에 기반 기술만 변화 (Analog --> Digital) Phase 1G 2G 음성과 Data망이 별도 존재 Network & Service Voice SVC Circuit Network(유선) Mobile Network Best-effort data SVC Packet Network Issues 음성과 데이터가 영역이 다른 Business 결과 단순한 망 연동기술

  14. 이시홍: QoS는 ~~한 배경하에 이슈화 되고있다. 2. QoS Issue화 배경 (계속) I. End-to-End QoS 개요 • 2G : Digital 이동전화(CDMA, TDMA등), 2.5G : Data Service가 강화된 Pre-IMT-2000(IS-95C등) • 유선 Data Network에 Voice서비스 수용이 시작 Phase 2G 2.5G IP망을 중심으로 Network, Service 통합이 시작 (유선) Network & Service Voice SVC Mobile Network Voice SVC Best-effort data SVC Packet Network Circuit Network(유선) Issues Packet Network상에 기존 SVC(음성)를 위한 Packet QoS 기술 필요 결과 Internet QoS (or IP QoS) : IntServ, DiffServ, MPLS, ATM, Queuing 등

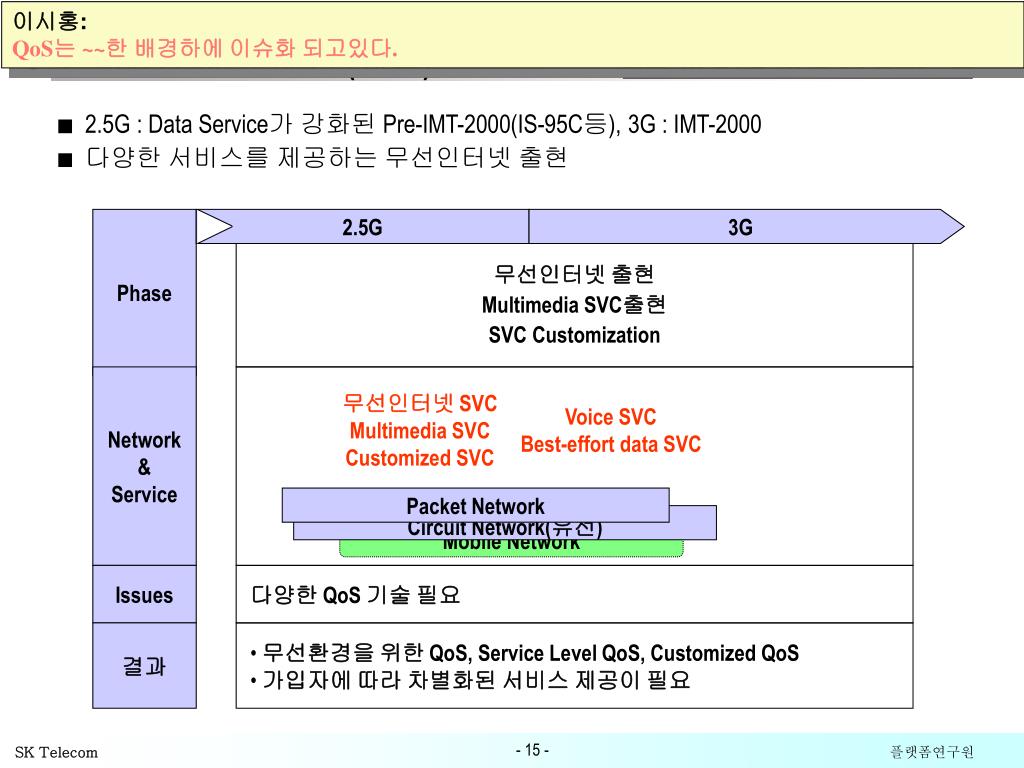

  15. 이시홍: QoS는 ~~한 배경하에 이슈화 되고있다. 2. QoS Issue화 배경 (계속) I. End-to-End QoS 개요 • 2.5G : Data Service가 강화된 Pre-IMT-2000(IS-95C등), 3G : IMT-2000 • 다양한 서비스를 제공하는 무선인터넷 출현 Phase 2.5G 3G 무선인터넷 출현 Multimedia SVC출현 SVC Customization Network & Service 무선인터넷 SVC Multimedia SVC Customized SVC Voice SVC Best-effort data SVC Packet Network Circuit Network(유선) Mobile Network Issues 다양한 QoS 기술 필요 결과 • 무선환경을 위한 QoS, Service Level QoS, Customized QoS • 가입자에 따라 차별화된 서비스 제공이 필요

  16. 이시홍: QoS는 보는 관점에 따라 내용이 서로 다름. 대책은…... 3. QoS의 구성요소 I. End-to-End QoS 개요 • QoS는 다양한 기술, 다양한 기능 및 다양한 정책이 맞물려 복합적 성격을 가짐 • 이에 따라, 담당자마다 견해차가 심함 • 현재는 주로 Network Layer의 성능향상을 중심으로 진행중임(무선인터넷의 경우) 관 점 별 Service Differentiation DiffServ/IntServ Adaptive Service Admission Control etc. Service 성능향상 Processor 향상 분산환경 Load Share Algorithm개선 완료율 향상 etc. Service Management NMS, CMS, SMS, QMS, etc.

  17. 이시홍: QoS는 보는 관점에 따라 내용이 서로 다름. 대책은…... 3. QoS의 구성요소(계속) I. End-to-End QoS 개요 • Layer별로도 다양한 QoS기술이 존재 Application • Coding/Decoding • QoS Signaling etc. Platform • QoS Management • QoS Negotiation • Application~Network간 QoS API • QoS Policy etc. L a y e r 별 Network • IP QoS • Wireless QoS • QoS Policy etc.

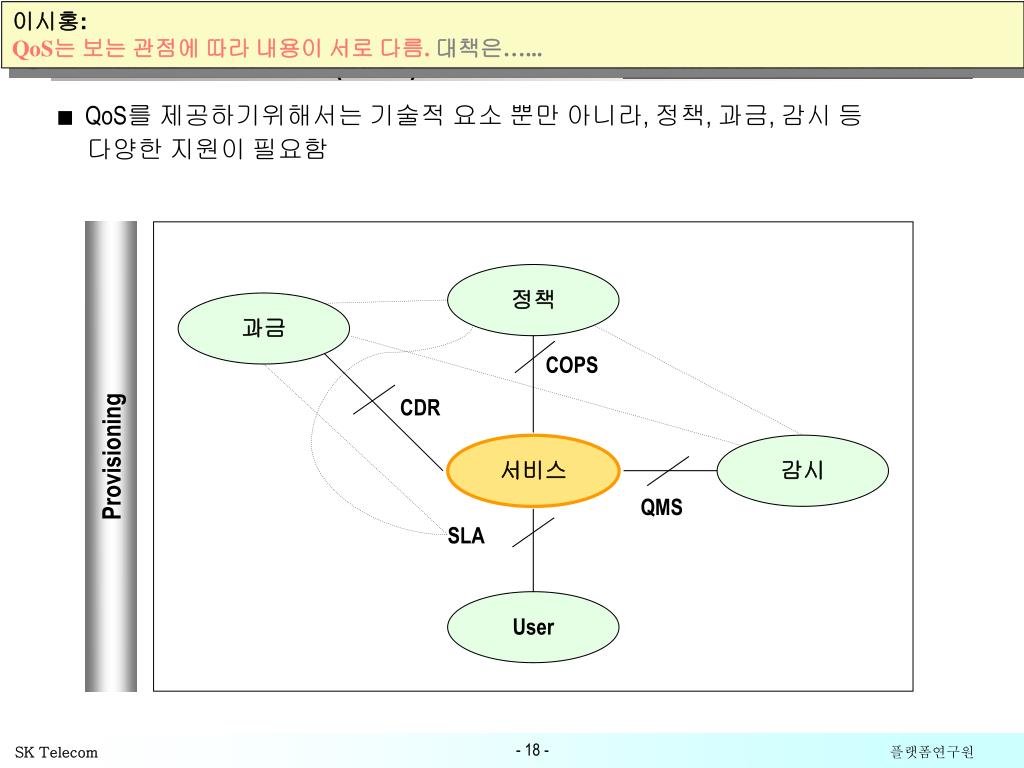

  18. 정책 과금 COPS CDR 서비스 감시 QMS SLA User 이시홍: QoS는 보는 관점에 따라 내용이 서로 다름. 대책은…... 3. QoS의 구성요소 (계속) I. End-to-End QoS 개요 • QoS를 제공하기위해서는 기술적 요소 뿐만 아니라, 정책, 과금, 감시 등 다양한 지원이 필요함 Provisioning

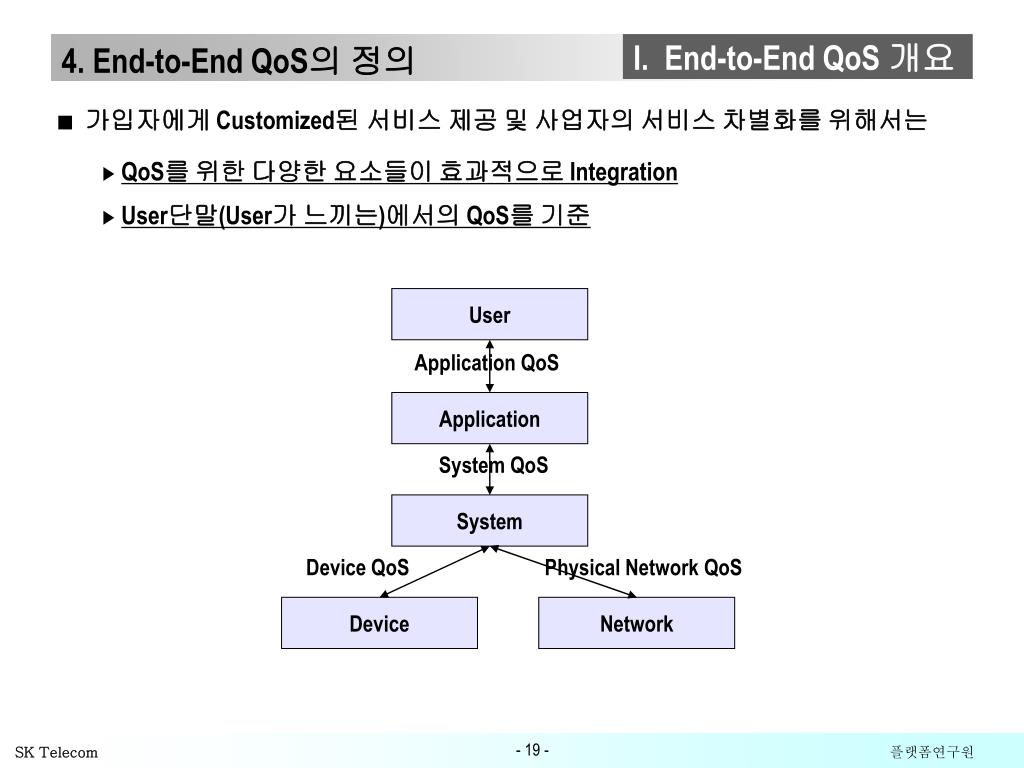

  19. 4. End-to-End QoS의 정의 I. End-to-End QoS 개요 • 가입자에게 Customized된 서비스 제공 및 사업자의 서비스 차별화를 위해서는 • QoS를 위한 다양한 요소들이 효과적으로 Integration • User단말(User가 느끼는)에서의 QoS를 기준 User Application QoS Application System QoS System Device QoS Physical Network QoS Device Network

  20. 4. End-to-End QoS의 정의 (계속) I. End-to-End QoS 개요 • 이를 End-to-End QoS라 하며 • Connectivity : 단말 ~ 이동전화망 ~ Platform ~ 정보원(서비스 제공 Node) • 논리적 구간 : Network~Platform~Application (Top-to-Bottom) • 다양한 기술과 정책의 지원을 통해 구현됨 Services w/ QoS Contents/Services SLA User Terminal Network Platform 다양한 기술/정책적 Support

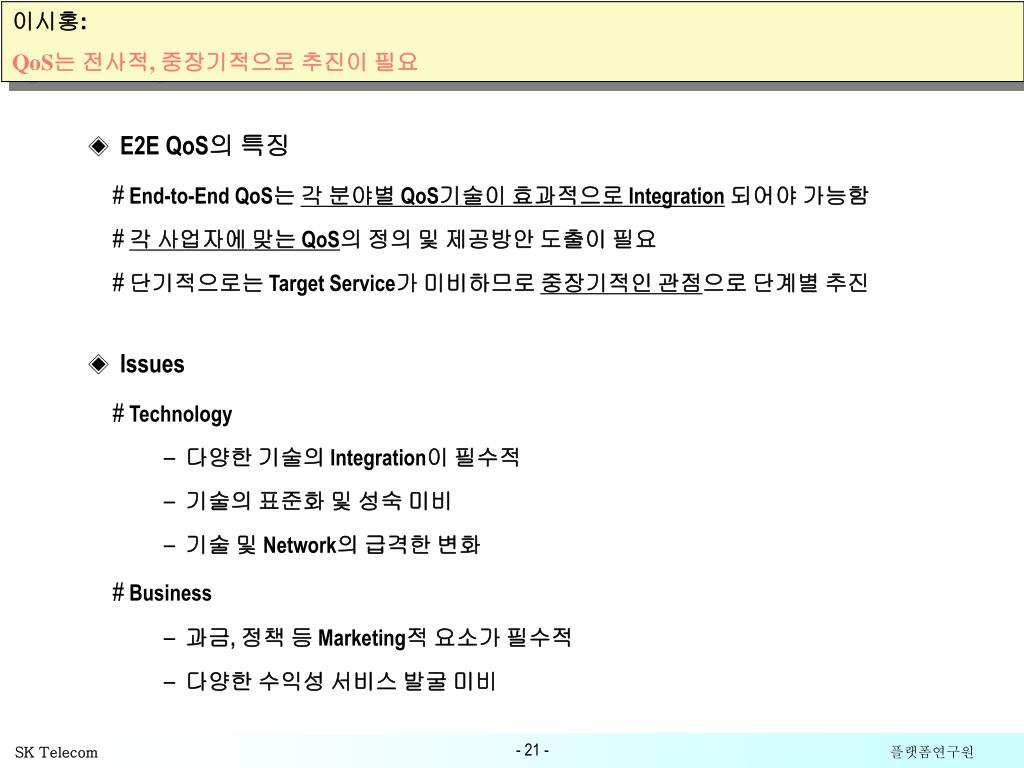

  21. 이시홍: QoS는 전사적, 중장기적으로 추진이 필요 1. E2E QoS의 특징 및 Issues II. E2E QoS 제공방안(안) • E2E QoS의 특징 • End-to-End QoS는 각 분야별 QoS기술이 효과적으로 Integration되어야 가능함 • 각 사업자에 맞는 QoS의 정의 및 제공방안 도출이 필요 • 단기적으로는 Target Service가 미비하므로 중장기적인 관점으로 단계별 추진 • Issues • Technology • 다양한 기술의 Integration이 필수적 • 기술의 표준화 및 성숙 미비 • 기술 및 Network의 급격한 변화 • Business • 과금, 정책 등 Marketing적 요소가 필수적 • 다양한 수익성 서비스 발굴 미비

  22. 이시홍: QoS의 업무 Flow는 ~~ 와 같다. 2. E2E QoS 제공을 위한 Process II. E2E QoS 제공방안(안) 1. QoS가 필요한 Service의 도출 • 관련 서비스 Roadmap작성 • 서비스 특성에 따른 Categorizing 2. Service (category)별 QoS요구사항 작성 • Delay, Jitter, Frames/sec, QoS Nego. 등 요구사항 작성 3. QoS 요구사항에 대한 기술적 해결방법 도출 • 분야 : Network, Platform, Application, Terminal의 QoS • 기술 : DiffServ, 구간별 QoS Mapping, QoS Nego.등 4. 해결방법 연구 및 구현 5. 서비스 환경에 대한 QMS구축 • Service Level을 포함하는 관리/제어 시스템 • 개발/구축

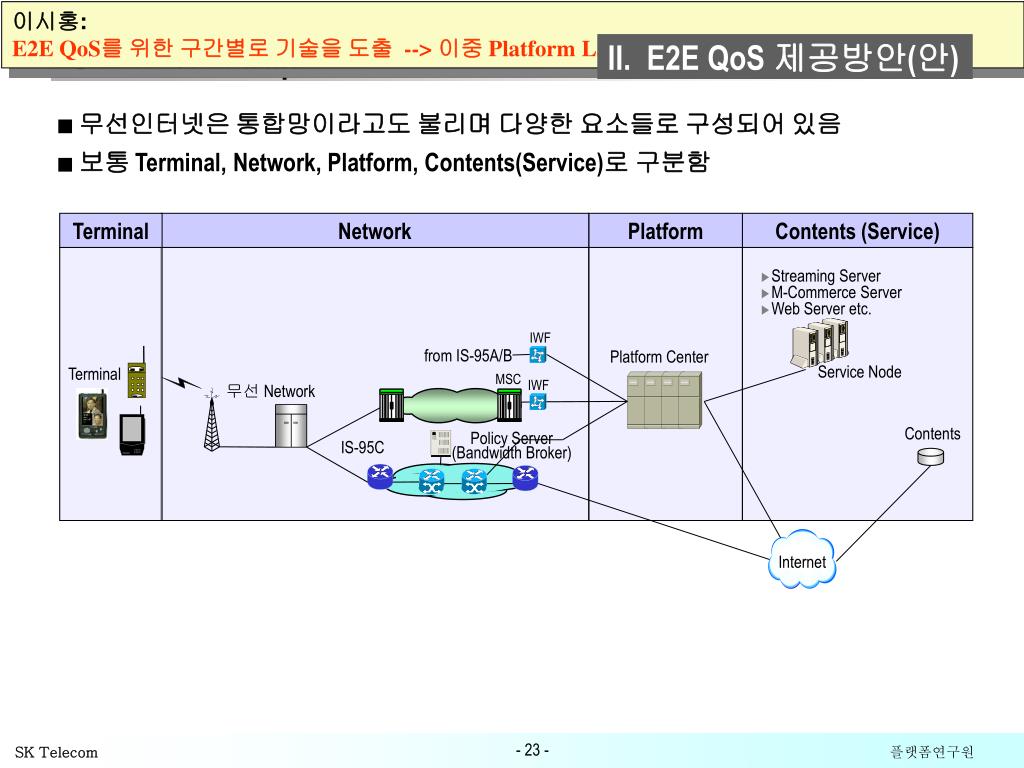

  23. Internet 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map II. E2E QoS 제공방안(안) • 무선인터넷은 통합망이라고도 불리며 다양한 요소들로 구성되어 있음 • 보통 Terminal, Network, Platform, Contents(Service)로 구분함 Terminal Network Platform Contents (Service) • Streaming Server • M-Commerce Server • Web Server etc. IWF from IS-95A/B Platform Center Service Node Terminal MSC IWF 무선 Network Contents Policy Server (Bandwidth Broker) IS-95C

  24. 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Network : 무선인터넷은 유선망과 무선망, 전화망과 데이터망이 혼합된 형태 • 무선구간 • 제한된 무선 자원의 효율적인 활용(ex. QoS에 따른 Radio Resource Management) • 가입자 및 Traffic 특성에 따른 차별화 방안 ( ex. SLA에 따른 rate, delay, QoS 차별화) • 유선 QoS기술과 Service Level Mapping 등 • 유선구간 • ATM등 가용한 기술의 이용 • Edge에서는 SBM과 RSVP, Core에서는 DiffServ나 MPLS가 활발히 연구중 • 구간별 QoS Mapping 등 • Network End-to-End QoS • 전체적인 광대역화 • QoS Routing, 정책기반 Network • 유선의 경우 Edge에서는 SBM과 RSVP, Core에서는 DiffServ나 MPLS • Network전체 구간에 걸친 QoS Mapping이 필요

  25. Internet 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Network • Streaming Server • M-Commerce Server • Web Server etc. Service • RF구간 성능향상 방안 • Radio전송 protocol • Power Control등 Contents Service Node • Network QoS 정책관리 • Call Initiation시 QoS Nego. w/ Terminal (BW Alloc, Admission Control 등) • QoS관련 Resource Management • 정책 구현 및 적용 • QoS Level Mapping • Circuit기반:DiffServ • Frame reordering • data to MS w/ QoS para. Platform Center Platform IWF • IP Network QoS Tech 적용 • DiffServ/IntServ • QoS관련 과금 Data생성 • QoS정책 Provisioning from IS-95A/B MSC IWF 무선 Network Network IS-95C Policy Server (Bandwidth Broker)

  26. 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Platform : 무선통신서비스를 위한 플랫폼과 IT플랫폼이 혼합된 형태 • QoS Adaptation Layer • Network의 QoS요소와 Application의 QoS요소를 Mapping • Service중 QoS의 변동상황에 Adaptive하게 Service Level결정 • Network이나 Terminal의 상황에 따른 Contents Transcoding • SLA관리 • 과금정보 관리 • QoS, SLA에 따른 과금의 지능화 등 • Session관리 • QoS, SLA에 따른 Session관리

  27. Internet 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Platform • QoS Agent • Service Initiation시 QoS Nego. w/ Terminal (Delay, Jitter, Frames/sec, resolution 등) • 가입자 SLA Data와 연동 • Service후 QoS 값 취합/분석 • QoS관련 과금 Data 생성 • 무선환경을 고려한 Transport설계 • QoS Deviation이 큰 환경을 고려 • Wireless TCP, Wireless IP등 • Streaming Server • M-Commerce Server • Web Server etc. Service Contents Service Node Platform Center Platform IWF from IS-95A/B MSC IWF 무선 Network Network IS-95C Policy Server (Bandwidth Broker)

  28. 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Service (Terminal과 Contents) • Terminal • Display, 처리용량 증대, Battery용량증대 등 성능향상 • Service중 QoS상황 Monitoring • Service중 QoS의 변동상황에 Adaptive하게 Service Level Nego w/ Platform • QoS 상황변동에 Adaptive한 Application 등 • Service Node • Service중 QoS의 변동상황에 Adaptive하게 Service Level Nego w/ Platform • Service되는 QoS에 따른 과금 • 안정성 등

  29. Internet 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 3. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • Service (Terminal과 Contents) • QoS Agent Call Initiation시 QoS Nego. w/ Network||Policy Server (BW Alloc., Admission Control 등) Service Initiation시 QoS Nego. w/ Platform (Delay, Jitter, Frames/sec, resolution 등) Service중 QoS값 monitoring Service후 QoS값 upload • 무선환경을 고려한 Transport와 Application설계 QoS Deviation이 큰 환경을 고려 Wireless TCP, Deviation Adaptive App등 • Streaming Server • M-Commerce Server • Web Server etc. Service Contents Service Node • QoS Agent Service initiation시, QoS상화 변화시 QoS Nego. w/ Platform QoS관련 과금Data 생성 Platform Center Platform IWF from IS-95A/B MSC IWF 무선 Network Network IS-95C Policy Server (Bandwidth Broker)

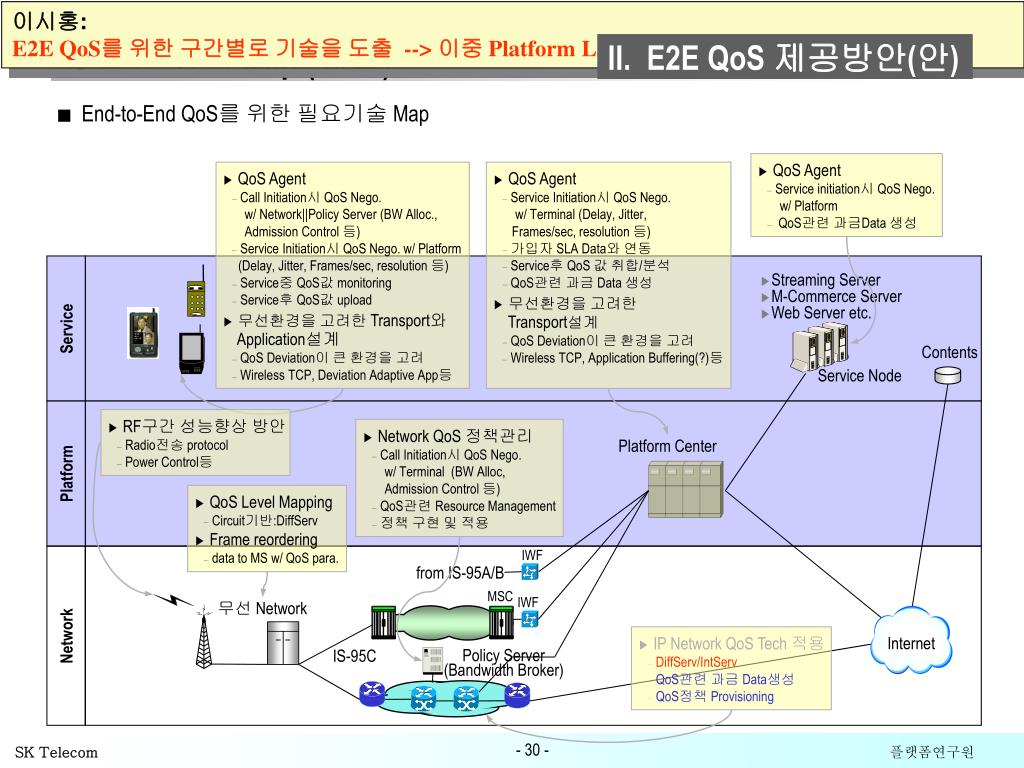

  30. Internet 이시홍: E2E QoS를 위한 구간별로 기술을 도출 --> 이중 Platform Layer에 집중 1. 필요 기술 Map (계속) II. E2E QoS 제공방안(안) • End-to-End QoS를 위한 필요기술 Map • QoS Agent • Service initiation시 QoS Nego. w/ Platform • QoS관련 과금Data 생성 • QoS Agent • Call Initiation시 QoS Nego. w/ Network||Policy Server (BW Alloc., Admission Control 등) • Service Initiation시 QoS Nego. w/ Platform (Delay, Jitter, Frames/sec, resolution 등) • Service중 QoS값 monitoring • Service후 QoS값 upload • 무선환경을 고려한Transport와 Application설계 • QoS Deviation이 큰 환경을 고려 • Wireless TCP, Deviation Adaptive App등 • QoS Agent • Service Initiation시 QoS Nego. w/ Terminal (Delay, Jitter, Frames/sec, resolution 등) • 가입자 SLA Data와 연동 • Service후 QoS 값 취합/분석 • QoS관련 과금 Data 생성 • 무선환경을 고려한 Transport설계 • QoS Deviation이 큰 환경을 고려 • Wireless TCP, Application Buffering(?)등 • Streaming Server • M-Commerce Server • Web Server etc. Service Contents Service Node • RF구간 성능향상 방안 • Radio전송 protocol • Power Control등 • Network QoS 정책관리 • Call Initiation시 QoS Nego. w/ Terminal (BW Alloc, Admission Control 등) • QoS관련 Resource Management • 정책 구현 및 적용 Platform Center Platform • QoS Level Mapping • Circuit기반:DiffServ • Frame reordering • data to MS w/ QoS para. IWF from IS-95A/B MSC IWF 무선 Network Network • IP Network QoS Tech 적용 • DiffServ/IntServ • QoS관련 과금 Data생성 • QoS정책 Provisioning IS-95C Policy Server (Bandwidth Broker)

  31. Internet 이시홍: 일단은 이동전화망을 Black Box로 보고 QoS관점에서 이동전화망을 보완할 수 있는 Platform Layer의 방법을 도출 시도 4. 이동환경의 특수성 II. E2E QoS 제공방안(안) • 이동전화망에 QoS 기술적용이 늦어질 것으로 판단 • 이동전화망을 Black Box로 설정하고 End-to-End QoS 추진 • Platform 및 Application Layer의 접근 • QoS가 지원되지 않는 이동전화망을 보완 • 추후 이동전화망에 QoS기술적용시 연동할 수 있는 기반 구축 IWF • Streaming Server • M-Commerce Server • WAP/Web Server etc. from IS-95A/B MSC IWF Platform Out of Control Service Node IS-95C Black Box

  32. 이시홍: QoS의 업무 내용은 다음과 같다. 5. E2E QoS 제공방안 (안) II. E2E QoS 제공방안(안) • Service가 다양한 QoS를 모두 포함하기 어려움 • Network 이하의 Layer에는 다양한 QoS기술들이 이산적으로 존재 • Platform 에서 Application과 Network에 대한 API를 제공하여 모든 QoS 요소를 통합

  33. III. Streaming서비스를 위한 QoS Framework 1. QoS 제어 기법 QoS제어 기법 세부 내용 비고 Specification and Mapping 사용자 중심의 QoS 표현, 사용자, 어플리케이션, 시스템간에 QoS 파라미터 변환 기법을 제공 Resource Monitoring QoS 파라미터(자원) 정보들의 모니터링 및 기록 Negotiation 종단간(End-To-End)에 협약 기법을 제공 Resource Adaptation 서비스 환경에 서비스의 중단을 방지하고 서비스를 재조정하여 서비스 상태를 지속적으로 유지 Notification 협약된 서비스 유지여부 판단하고 위반시에 서비스를 재조정 Admission Control 서비스 제공여부를 판단 Resource reservation 안정적인 서비스 유지를 위한 네트워크 자원의 예약 기능 Scheduling 서비스 제공자와 소비자간에 협약된 서비스 수준에 따라 적절한 스케줄링 알고리즘 제공(Class of Service) Policing 불필요한 패킷을 마킹이나 드롭을 통해 트래픽 제어

  34. III. Streaming서비스를 위한 QoS Framework 2. 관련 연구현황 연구기관 내 용 KAIST, 한국통신 CORBA를 이용한 객체 지향 분산 멀티미디어 응용 시스템 구현 • 국내 CORBA 기반 환경에서의 멀티미디어 응용을 위한 스트림 통신 서비스의 설계 인하대 전자계산공학과 LG 종합기술원 오디오/비디오 스트리밍을 지원하는 분산 객체 프레임워크 설계 및 구현 CORBA에서 분산 멀티미디어 응용 프로그램 개발을 위한 framework에 대한 연구 부산대학교 컴퓨터공학과 • 국외 연구기관 내 용 ICSI의 CME Mbone에서 공동 작업, 사용자 제어 방식의 QoS QoS 지원하는 분산 어플리케이션 개발 환경 제공 BBN의 QuO Project OMG A/V스트리밍 표준 CORBA에 스트림 기술을 확장 스트림 서비스 개발을 위한 프레임워크 및 API Microsoft & Sun

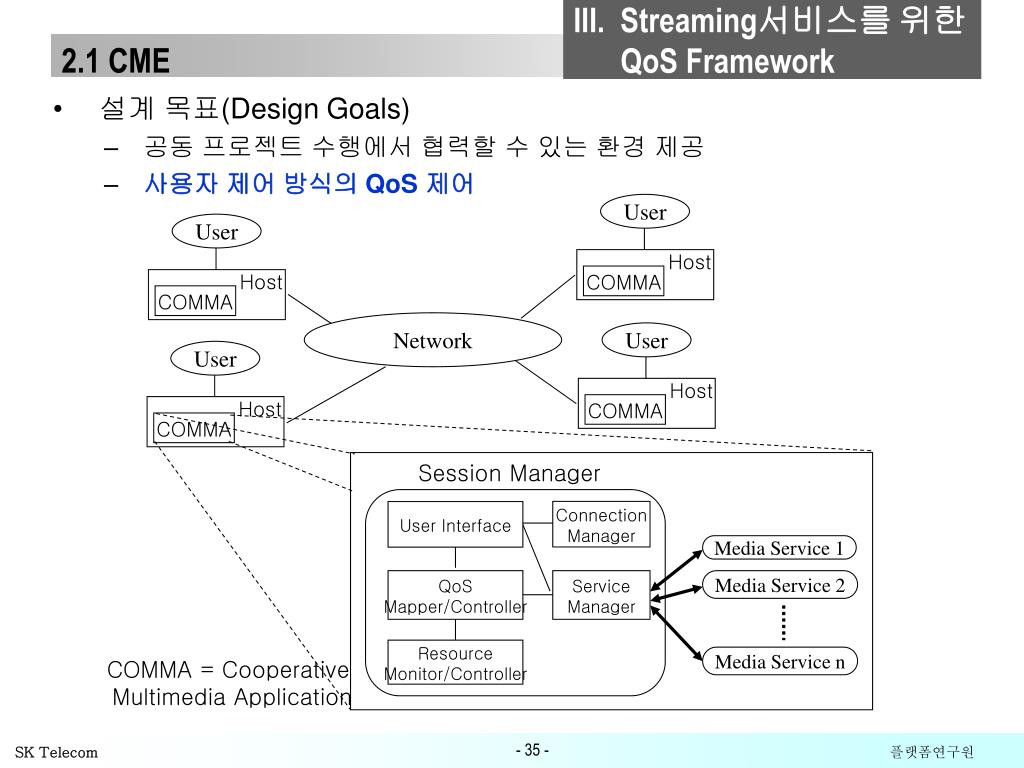

  35. III. Streaming서비스를 위한 QoS Framework User User User User Host Host Host Host COMMA COMMA COMMA COMMA Network Session Manager Connection Manager User Interface Media Service 1 QoS Mapper/Controller Service Manager Media Service 2 Resource Monitor/Controller Media Service n COMMA = Cooperative Multimedia Application 2.1 CME • 설계 목표(Design Goals) • 공동 프로젝트 수행에서 협력할 수 있는 환경 제공 • 사용자 제어 방식의 QoS 제어

  36. III. Streaming서비스를 위한 QoS Framework Contract Contract 2.2 QuO(Quality Object) Application Developer Client Object Logical Method Call • 설계 목표(Design Goals) • QoS 고려한 분산 어플리케이션 개발 환경 제공 SysCond SysCond Delegate Delegate SysCond SysCond SysCond QoS Designer SysCond SysCond ORB Proxy ORB Proxy Mechanism/Property Manager Mechanism Developer Specialized ORB Specialized ORB Network Client Server Network

  37. III. Streaming서비스를 위한 QoS Framework 2.3 OMG A/V Streaming Spec. Stream Endpoint • 설계 목표(Design Goals) • 표준 CORBA을 변경하지 않고 스트림 서비스 제공 Flow data End-point (Source) Stream Interface Control Object Stream Interface Control Object Flow data End-point (Sink) Control and Management Objects client server server client server client stream control operation stream control operation data flow data flow Stream Adaptor Basic Object Adaptor Basic Object Adaptor Stream Adaptor ORB Core Stream Flow

  38. III. Streaming서비스를 위한 QoS Framework 3. QoS Framework (안) • 단말에 QoS감시 Module인 Measuring Function • Platform에 단말의 QoS상황을 관리하는 Monitoring Function과 상황변동에 따른 조치를 결정할 수 있는 Reaction Function • Reaction Function의 조치에 따라 Application Server는 서비스 상태를 변화시킴

  39. III. Streaming서비스를 위한 QoS Framework User Profile Configuration 1 Authentication 4 for QoS Event 3 QoS Degradation Event Notification QoS 5 Event Logging 2 QoS Monitoring Reactioin 6 Request 8 Reactioin Notification Result Logging Reactioin 7 Request Reactioin 7 Request 4. Function Flow Terminal Network Platform Server Access Personalization QoS QoS Facility Facility Profile Profile Measurement Monitoring QoS Func Func Log DB Adaptive Reaction Server Func Func Delivery Facility

  40. 감사합니다
