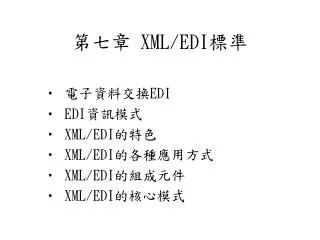

第七章 XML/EDI標準

電子資料交換EDI

EDI資訊模式

XML/EDI的特色

XML/EDI的各種應用方式

XML/EDI的組成元件

XML/EDI的核心模式


Xml edi

電子資料交換EDI

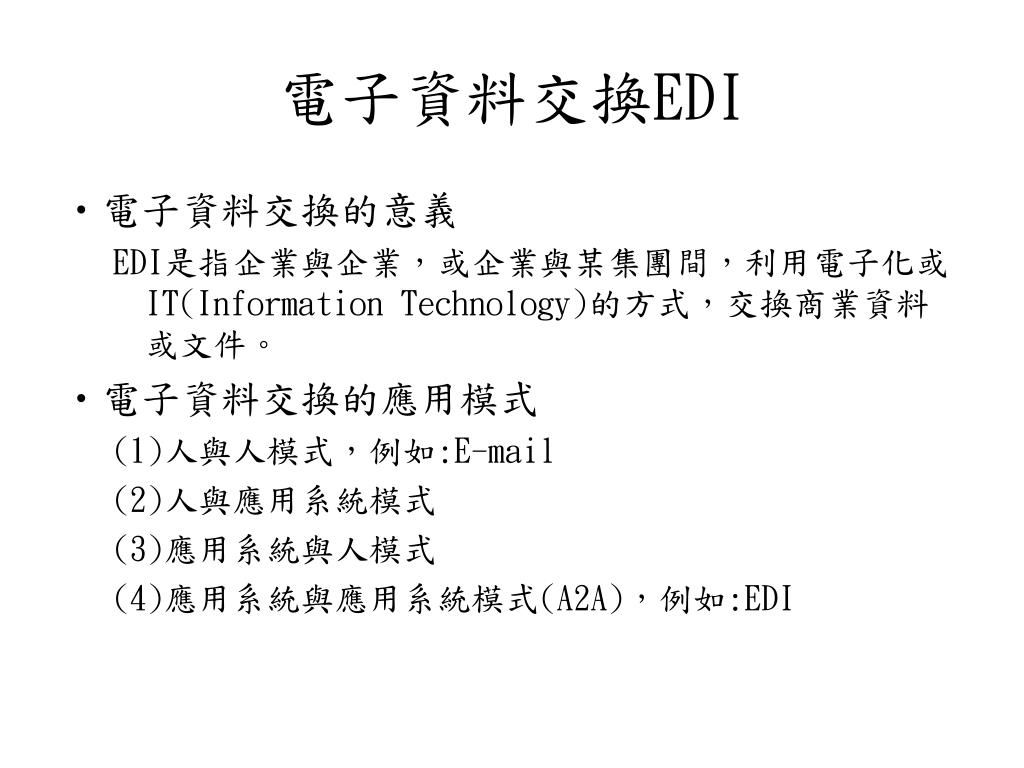

  • 電子資料交換的意義

    EDI是指企業與企業,或企業與某集團間,利用電子化或IT(Information Technology)的方式,交換商業資料或文件。

  • 電子資料交換的應用模式

    (1)人與人模式,例如:E-mail

    (2)人與應用系統模式

    (3)應用系統與人模式

    (4)應用系統與應用系統模式(A2A),例如:EDI


Xml edi

電子資料交換EDI(續)

  • EDI與E-mail的比較


Xml edi

電子資料交換EDI(續)

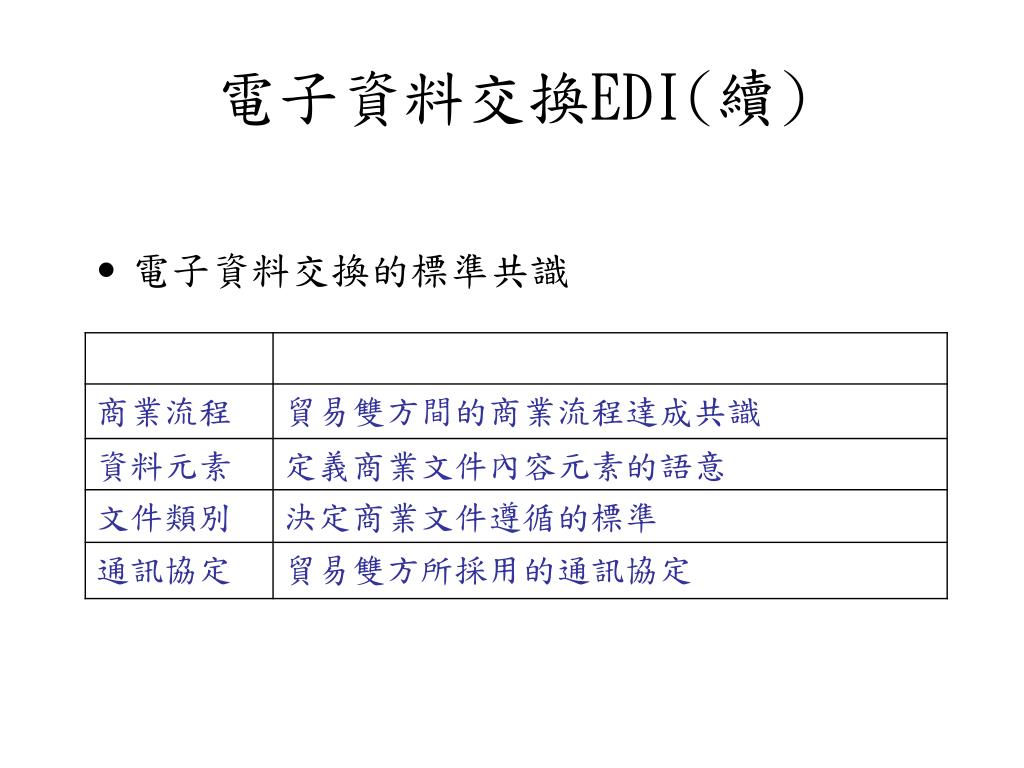

  • 電子資料交換的標準共識


Xml edi

電子資料交換EDI (續)

  • EDI所使用標準可分為:

    • 1.企業標準

    • 2.產業標準

    • 3.國家標準

    • 4.國際標準


Xml edi

電子資料交換EDI (續)

  • 企業標準

    • 起始於美國及歐洲一些國家的大型且國際化的公司內部。這些簡化企業自身業務往來而自行制定的企業標準,由於只會考慮企業本身,因此會有一定的局限性。


Xml edi

電子資料交換EDI (續)

  • 產業標準

    • 為滿足某產業內的業務往來而制定產業標準。例如:70年代的美國運輸業制定的標準,零售業制走的UCS標準及倉儲業制定WINS標準,電子業的EDIFICE標準,醫學界的TEEDI標準等。

  • 國家標準

    • 隨著經濟及電腦網路技術發展,產業標準已不能適應發展的需求,於是制訂了產業的國家標準。


Xml edi

電子資料交換EDI(續)

  • 國際標準

    • 鑒於全球EDI的趨勢,各國的國家標準為國際標準提供了完整的技術和應用結構。在此基礎上,聯合國歐洲經濟委員會(UN/ECE United Nation Economic Commission for Europe)為簡化貿易程式促進國際貿易活動,公佈了一套用於行政、商業和運輸業(UN/EDIFACTE EDI for Administration Commerce and Transport)EDI國際標準。


Xml edi

EDI的相關軟體


Xml edi

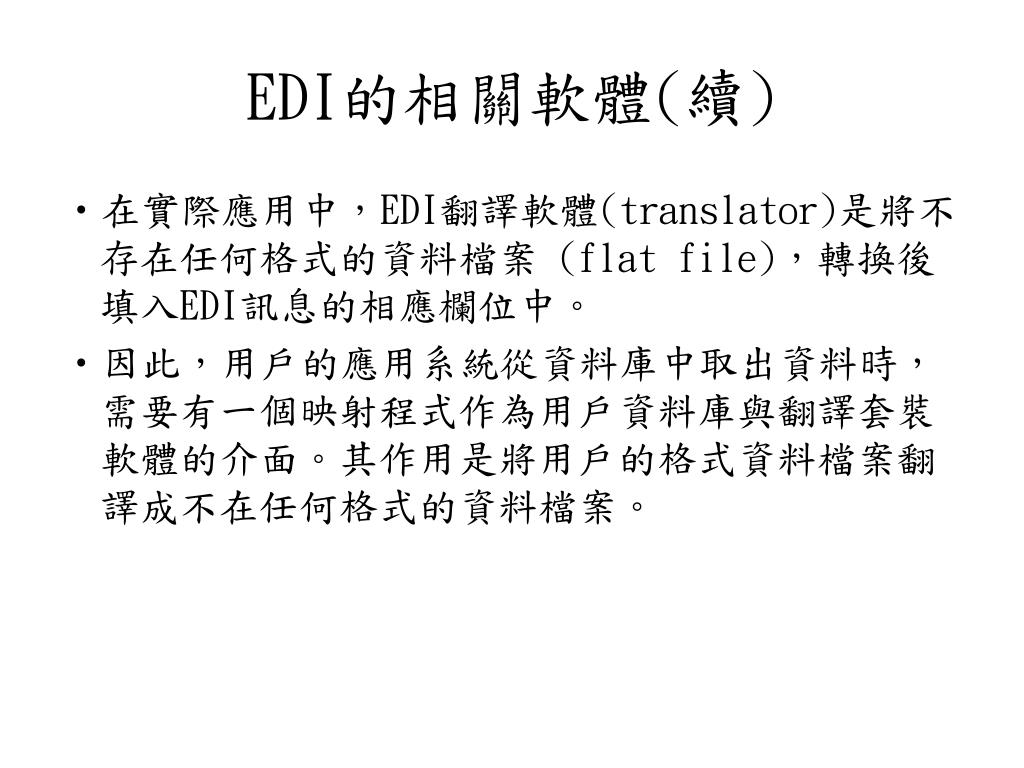

EDI的相關軟體(續)

  • 在實際應用中,EDI翻譯軟體(translator)是將不存在任何格式的資料檔案 (flat file),轉換後填入EDI訊息的相應欄位中。

  • 因此,用戶的應用系統從資料庫中取出資料時,需要有一個映射程式作為用戶資料庫與翻譯套裝軟體的介面。其作用是將用戶的格式資料檔案翻譯成不在任何格式的資料檔案。


Xml edi

EDI的相關軟體(續)

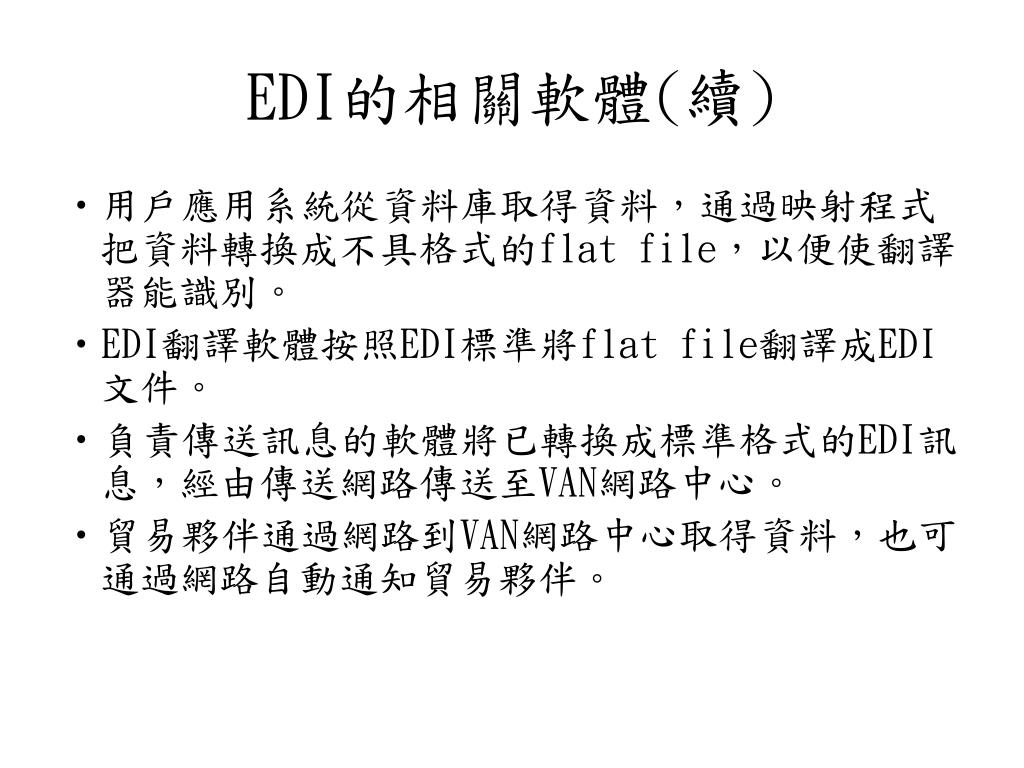

  • 用戶應用系統從資料庫取得資料,通過映射程式把資料轉換成不具格式的flat file,以便使翻譯器能識別。

  • EDI翻譯軟體按照EDI標準將flat file翻譯成EDI文件。

  • 負責傳送訊息的軟體將已轉換成標準格式的EDI訊息,經由傳送網路傳送至VAN網路中心。

  • 貿易夥伴通過網路到VAN網路中心取得資料,也可通過網路自動通知貿易夥伴。


Xml edi

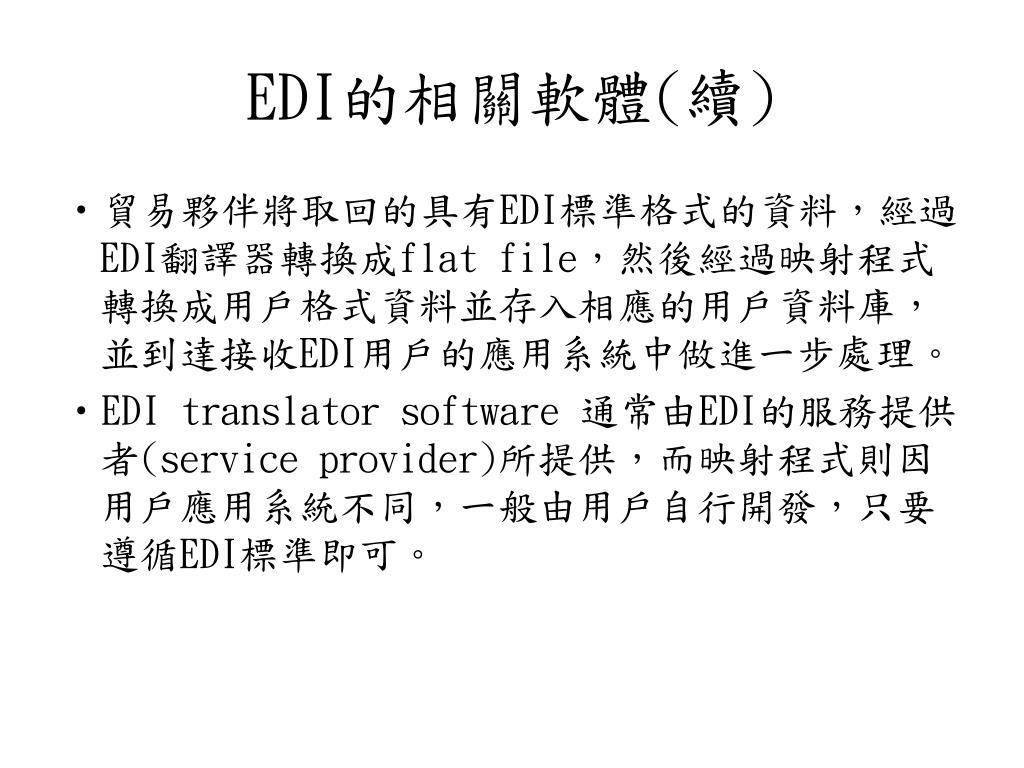

EDI的相關軟體(續)

  • 貿易夥伴將取回的具有EDI標準格式的資料,經過EDI翻譯器轉換成flat file,然後經過映射程式轉換成用戶格式資料並存入相應的用戶資料庫,並到達接收EDI用戶的應用系統中做進一步處理。

  • EDI translator software 通常由EDI的服務提供者(service provider)所提供,而映射程式則因用戶應用系統不同,一般由用戶自行開發,只要遵循EDI標準即可。


Xml edi

EDI翻譯軟體的類型

  • 文件在鍵盤輸入過程中同步翻譯

    • 在使用編輯程式時,輸入資料的同時就完成了EDI 格式的翻譯。這種軟體通常用於資料量少或者在使用EDI之前資料未經電腦處理的情況。

  • 在前端處理EDI格式翻譯

    • 對於大型EDI用戶,例如大企業公司部門,使用大型主機與EDI網路相連,此時可立用一台PC機作為大型或主機的前端,處理翻譯EDI格式的工作。

  • 由EDI主機系統處理翻譯

    • 將EDI資料處理功能納入EDI主機系統,完成EDI翻譯。


Xml edi

EDI的作業方式

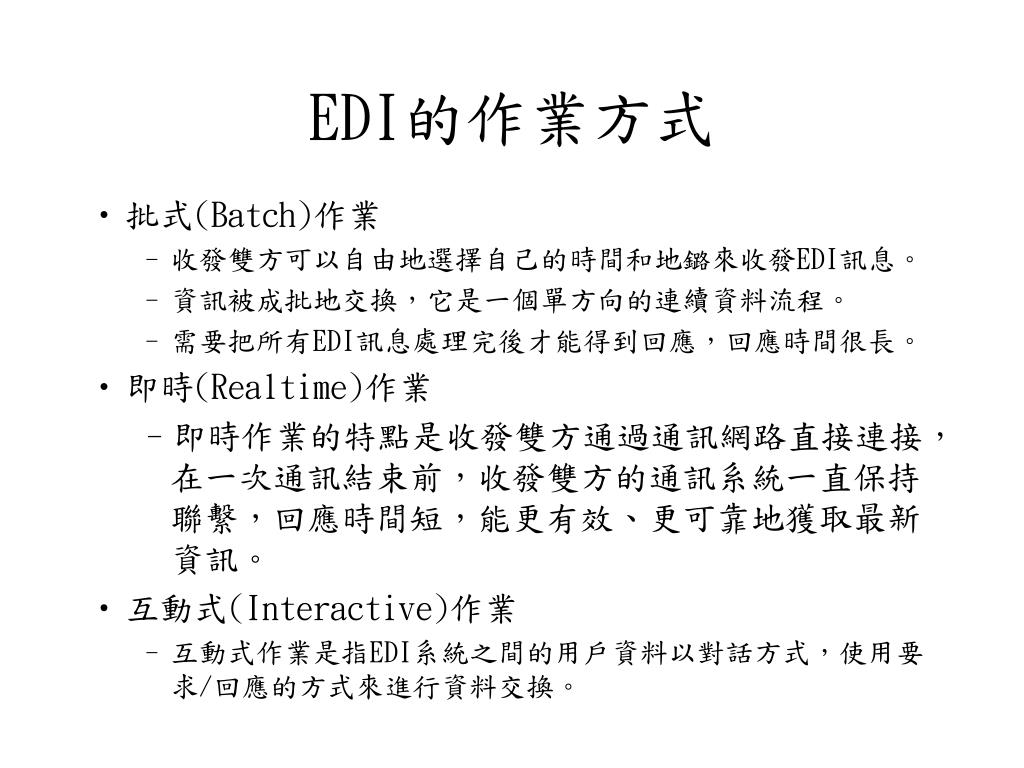

  • 批式(Batch)作業

    • 收發雙方可以自由地選擇自己的時間和地鏴來收發EDI訊息。

    • 資訊被成批地交換,它是一個單方向的連續資料流程。

    • 需要把所有EDI訊息處理完後才能得到回應,回應時間很長。

  • 即時(Realtime)作業

    • 即時作業的特點是收發雙方通過通訊網路直接連接,在一次通訊結束前,收發雙方的通訊系統一直保持聯繫,回應時間短,能更有效、更可靠地獲取最新資訊。

  • 互動式(Interactive)作業

    • 互動式作業是指EDI系統之間的用戶資料以對話方式,使用要求/回應的方式來進行資料交換。


Xml edi

EDI資訊模式

  • EDI資訊模式有三個內容:.

  • 商業應用(Business Application)

  • 訊息內容(Message Content)

  • 訊息傳送(Message Transport)


Xml edi

EDI資訊模式(續)

  • 商業應用(Business Application)

    • 商業應用可以是貿易、金融、海關、運輸及各種行業的應用。

  • 訊息內容(Message Content)

    • 內容映射與翻譯

      • 內容映射與翻譯是將各種商業應用流懷轉換EDI標準。所採用的標準視貿易夥伴而定。


Xml edi

EDI資訊模式(續)

  • 訊息內容(Message Content)

    • 資料保密與安全

      • 資料保密與安全包括電子簽名。訊息認證、訊息機密性、加密、解密和密鑰管理等。

    • 傳送與繞徑

      • 傳送與繞徑是將訊息內容加上電子郵件封包,附上發信人和收信人的地址以及發信人時間等。在收發用戶代理之間建立傳送通道,按地址傳送給預定的接受者。


Xml edi

EDI資訊模式(續)

  • 訊息傳送(Message Transport)

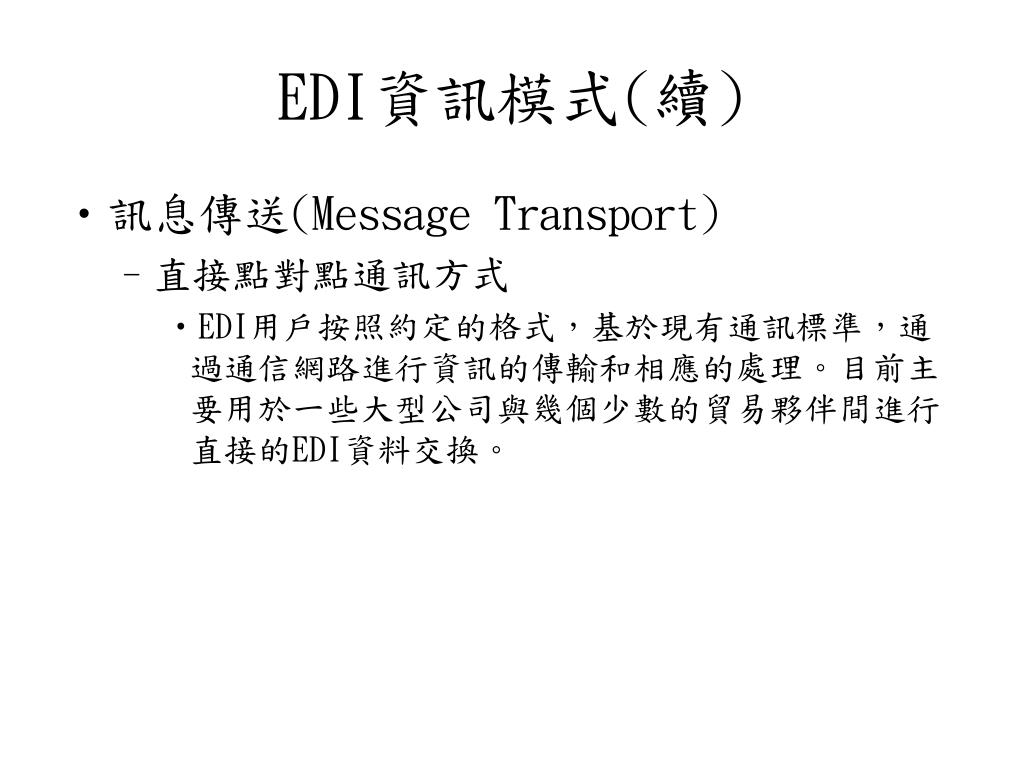

    • 直接點對點通訊方式

      • EDI用戶按照約定的格式,基於現有通訊標準,通過通信網路進行資訊的傳輸和相應的處理。目前主要用於一些大型公司與幾個少數的貿易夥伴間進行直接的EDI資料交換。


Xml edi

EDI資訊模式(續)

  • 訊息傳送(Message Transport)

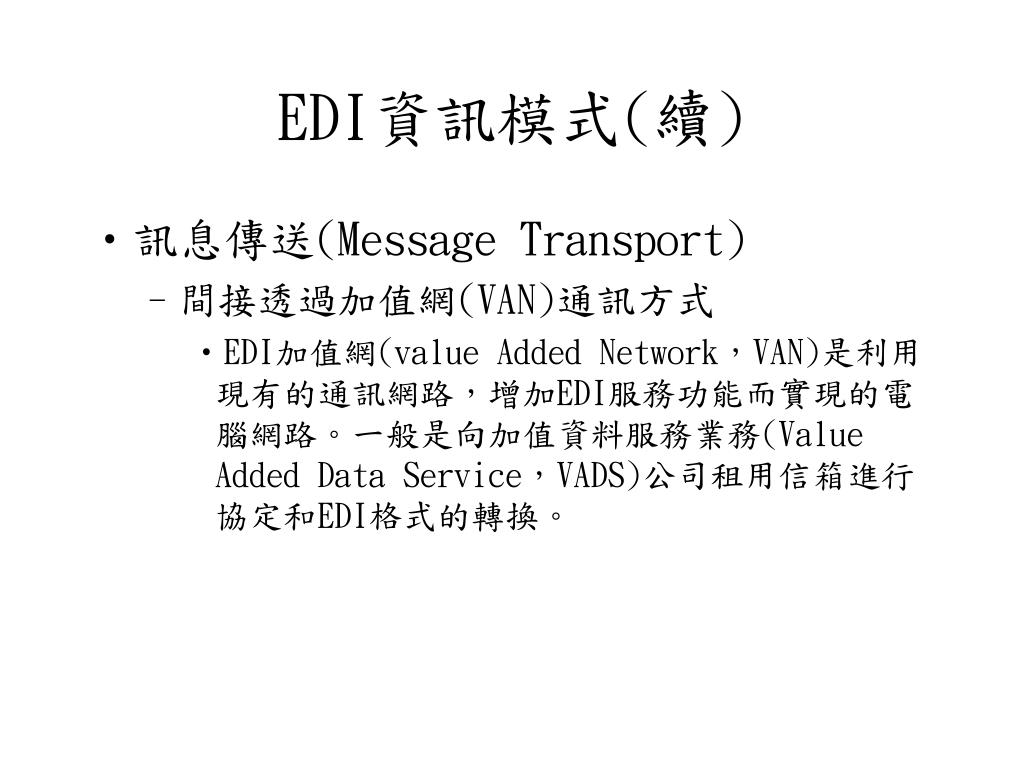

    • 間接透過加值網(VAN)通訊方式

      • EDI加值網(value Added Network,VAN)是利用現有的通訊網路,增加EDI服務功能而實現的電腦網路。一般是向加值資料服務業務(Value Added Data Service,VADS)公司租用信箱進行協定和EDI格式的轉換。


Xml edi

EDI的問題與解決方案

  • EDI的問題

    • EDI的導入成本過高

      • 由於EDI的導入方式較為複雜,因此要將商業文件轉換成EDI格式,將要花費許多成本。

    • EDI導入後對現有系統的影響過大

      • 基本上EDI系統是屬於固定式的系統,不易更改或升級,因此一旦建置完成後,系統便失去擴充性。

    • EDI標準的制定過程過於冗長

      • 由於EDI的制定方式較為複雜,相對地EDI標準制定過程花費時間很長。


Xml edi

EDI的問題與解決方案(續)

  • EDI的問題

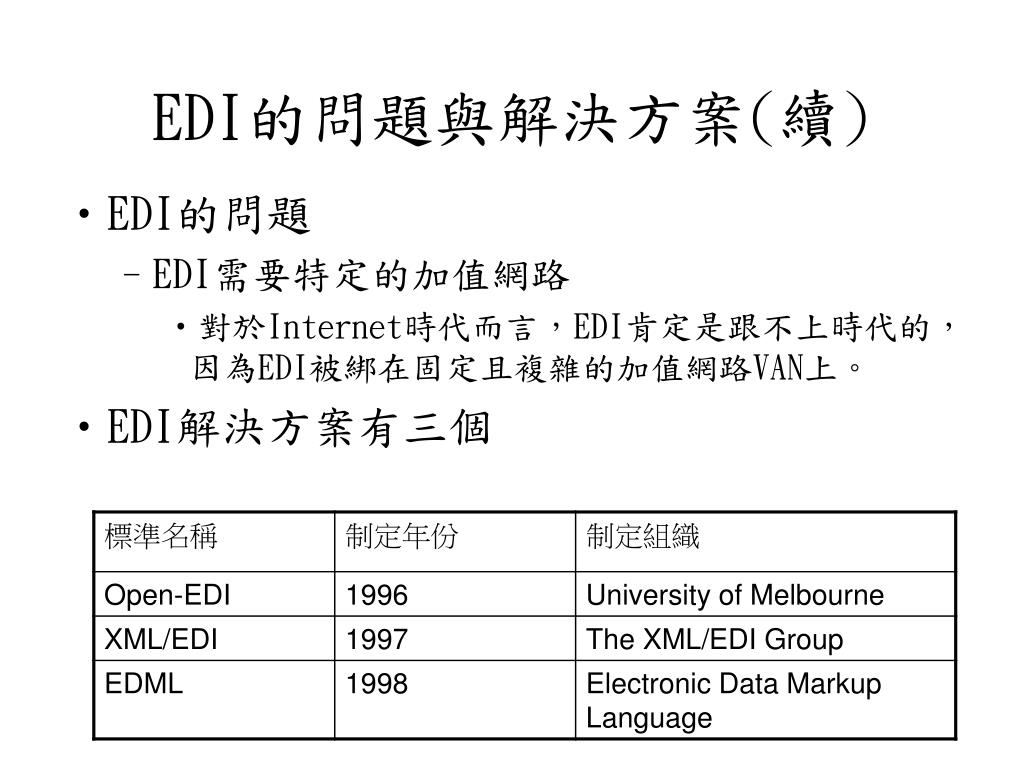

    • EDI需要特定的加值網路

      • 對於Internet時代而言,EDI肯定是跟不上時代的,因為EDI被綁在固定且複雜的加值網路VAN上。

  • EDI解決方案有三個


Xml edi1

XML取代EDI的原因

  • EDI資訊必須符合EDIFACT定義的結構化格式,進行EDI資料交換的雙方必須購買專用的軟體,來處理和解譯EDI訊息。而XML是全球通用的W3C標準,不需要購買專用軟體,開放程度高。

  • EDI系統建置非常昂貴,包括專用處理軟體的價格。通常建置EDI系統需要花費一年以上的時間。

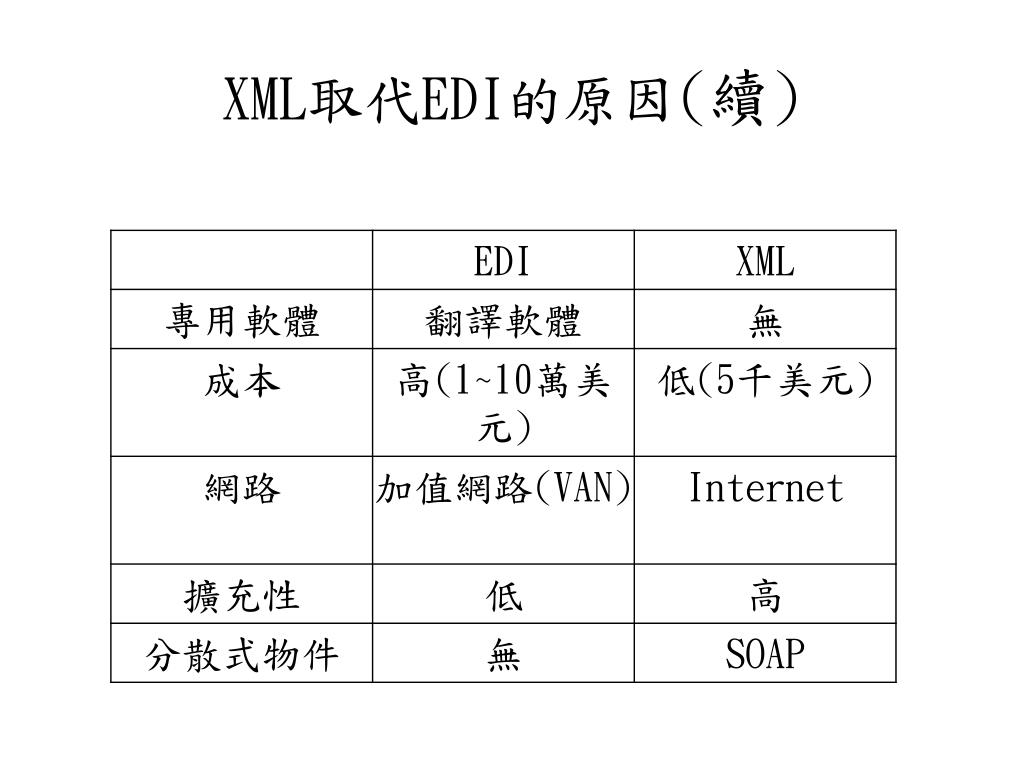

Xml edi2

XML取代EDI的原因(續)

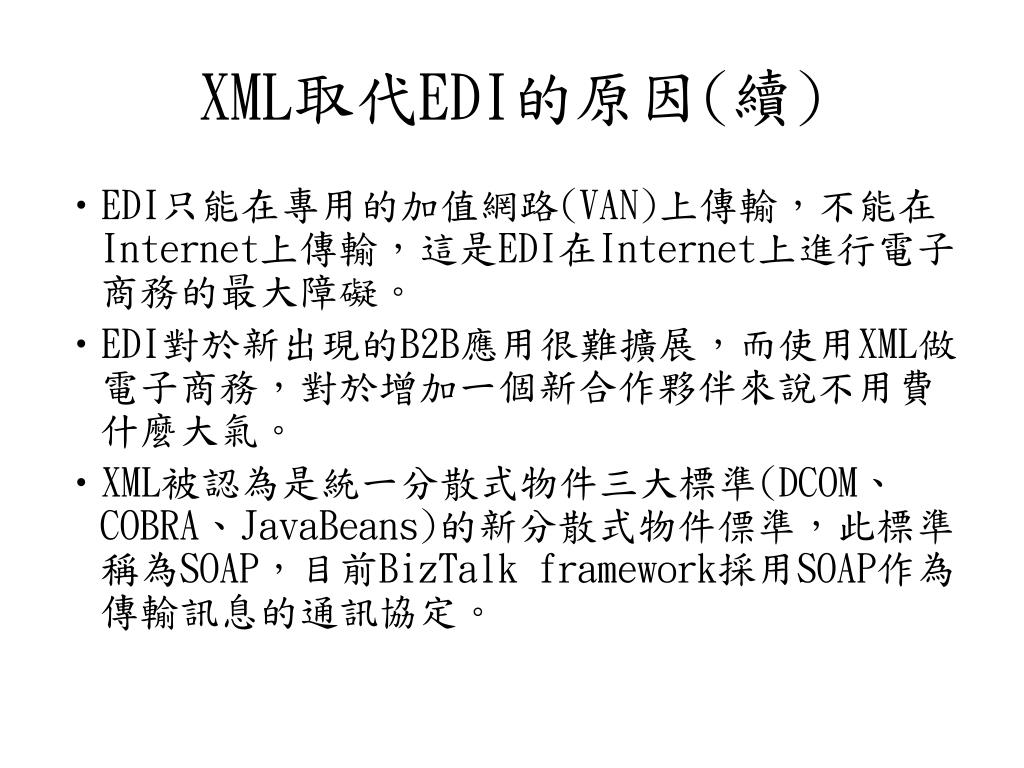

  • EDI只能在專用的加值網路(VAN)上傳輸,不能在Internet上傳輸,這是EDI在Internet上進行電子商務的最大障礙。

  • EDI對於新出現的B2B應用很難擴展,而使用XML做電子商務,對於增加一個新合作夥伴來說不用費什麼大氣。

  • XML被認為是統一分散式物件三大標準(DCOM、COBRA、JavaBeans)的新分散式物件僄準,此標準稱為SOAP,目前BizTalk framework採用SOAP作為傳輸訊息的通訊協定。


Xml edi3

XML取代EDI的原因(續)


Edi xml edi

處理傳統EDI的解決方案-XML/EDI

  • EDI解決方案,須優先考慮下例幾個條件:

    • 減少技術導入及開發成本

    • 提供易於使用的軟體工具

    • 改善各種資料的整合及易操作性

    • 提供適當的保全控制

    • 可擴展與容易控制與維護的技術

    • 能夠與目前存在的系統進行整合

    • 能使用開放的全球性標準(例如:XML與其相關標準)

    • 提供相容X12/EDIFACT的標準,其中X12是ANSI所制訂,是目前廣泛使用於北美的EDI標準,而EDIFACT則是聯合國歐洲經濟委員會制訂,是目前廣泛使用於歐洲和亞洲的EDI標準。


Xml edi4

XML/EDI

  • XML/EDI的組成元件

    1.電子資料交換(EDI)

    2.可擴展式標示語言(XML)

    3.結構化文件處理機制(Parsing)

    4.流程樣本(Process Template)

    XSL,CSS,ECMAscript

    5.軟體代理程式(Software Agent)

    DOM,SAX,Java,ActiveX

    6.全球實體儲存庫(Global Entity Repositories)

    OMG的XMI,BSR


Xml edi5

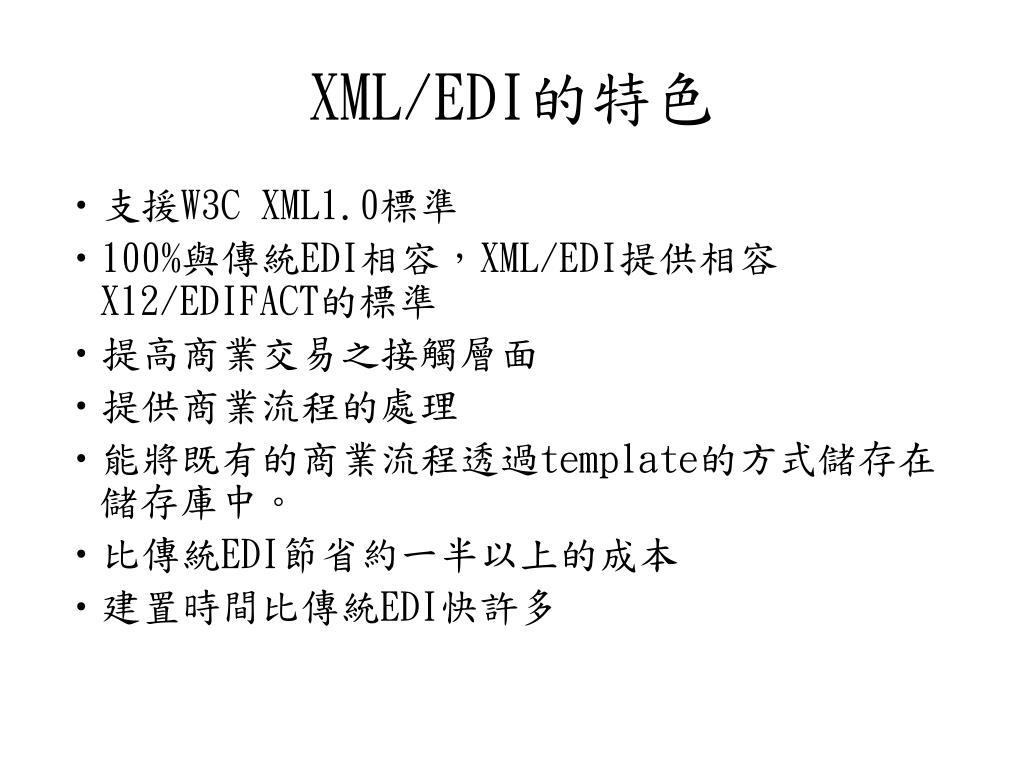

XML/EDI的特色

  • 支援W3C XML1.0標準

  • 100%與傳統EDI相容,XML/EDI提供相容X12/EDIFACT的標準

  • 提高商業交易之接觸層面

  • 提供商業流程的處理

  • 能將既有的商業流程透過template的方式儲存在儲存庫中。

  • 比傳統EDI節省約一半以上的成本

  • 建置時間比傳統EDI快許多


Xml edi6

XML/EDI的層級架構

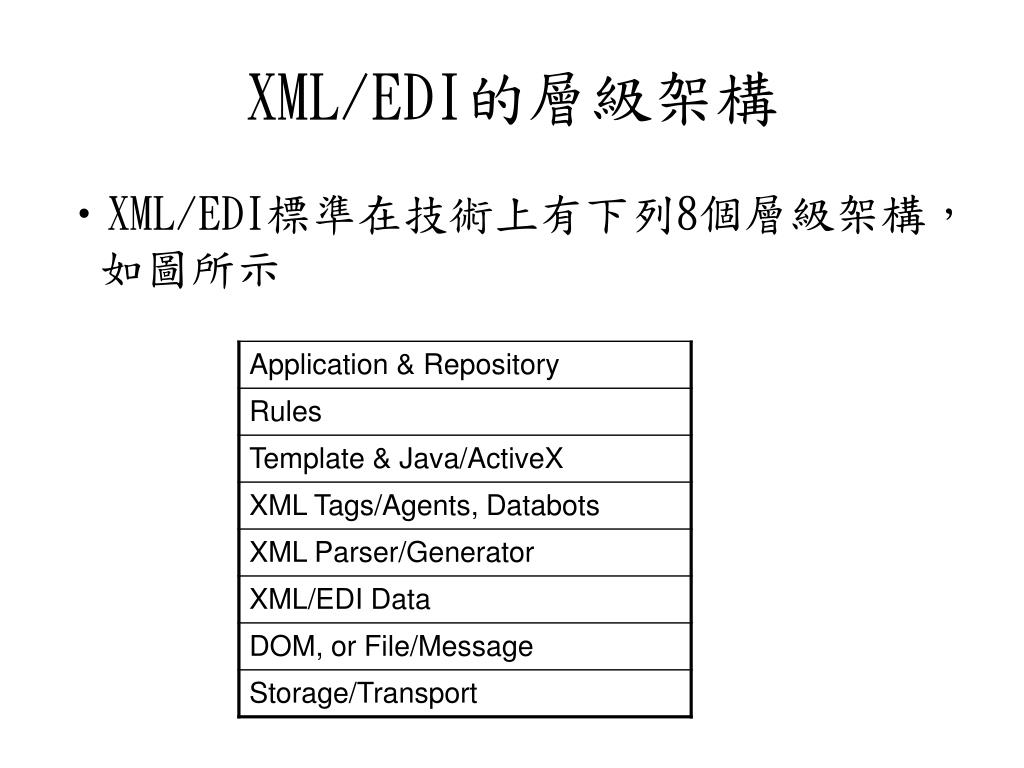

  • XML/EDI標準在技術上有下列8個層級架構,如圖所示


Xml edi7

WWW

Server

VAN

Service

Browser

Web

Service

XML/EDI的各種應用方式

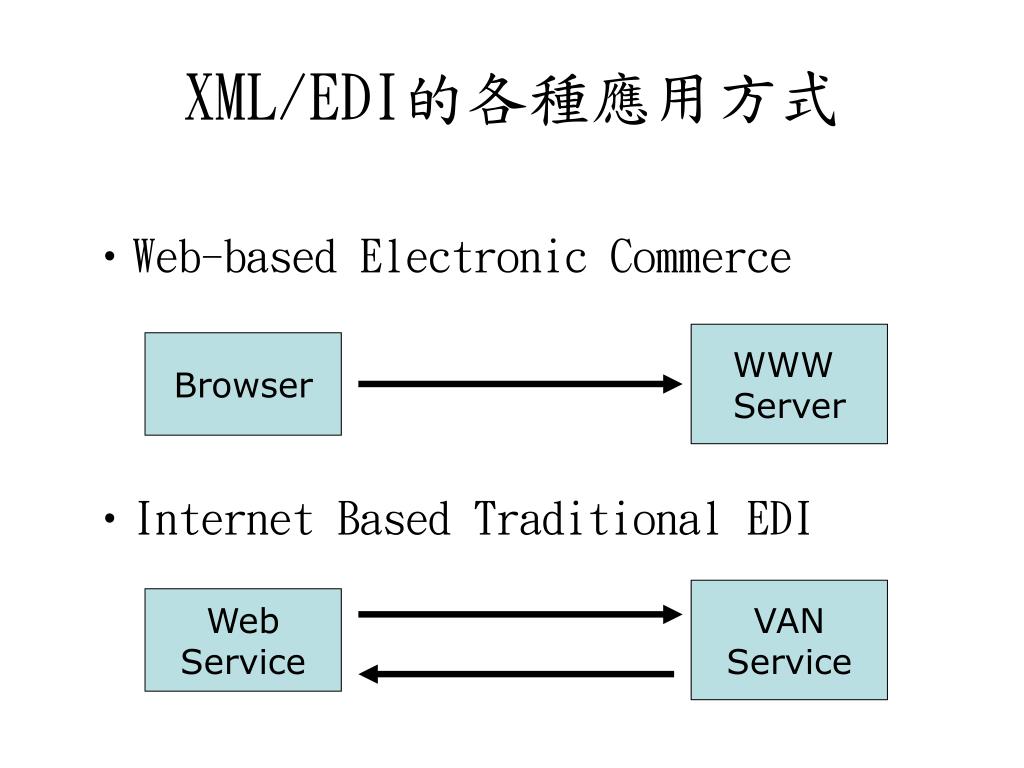

  • Web-based Electronic Commerce

  • Internet Based Traditional EDI


Xml edi8

WWW

Browser

Web

Service

XML/EDI的各種應用方式(續)

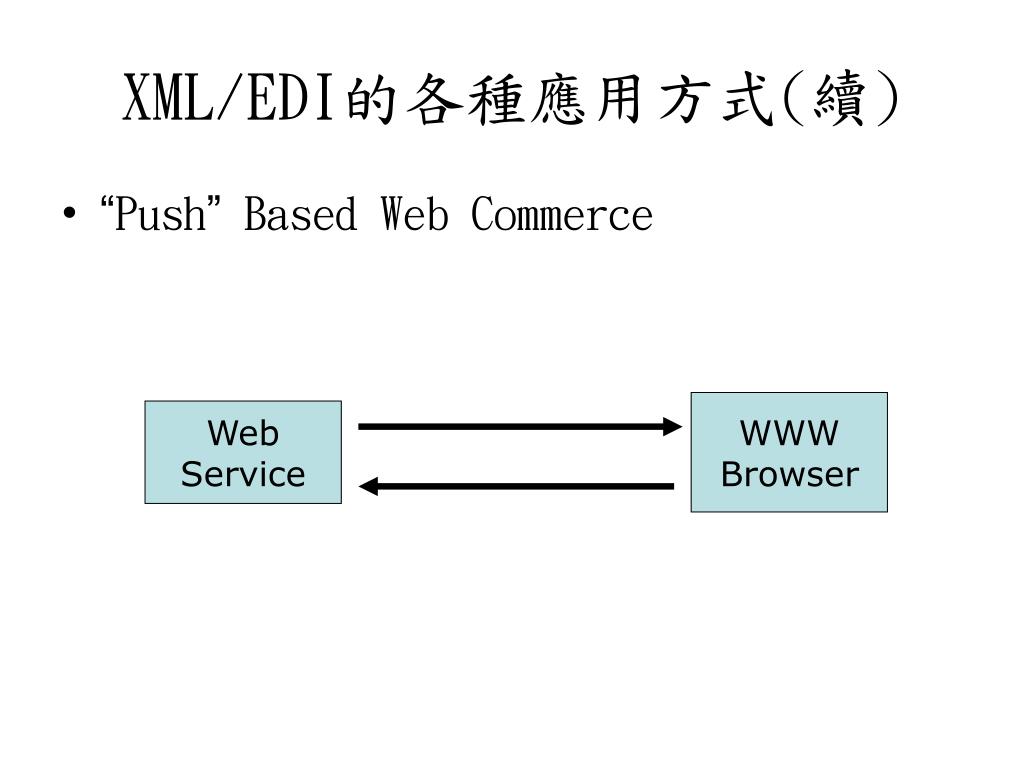

  • “Push” Based Web Commerce


Xml edi9

XML/EDI的各種應用方式(續)

  • Ultimate in Distribution Application


Xml edi10

XML/EDI的組成元件

  • 除了EDI本身外,加入了幾個額外的關鍵元件:

    • 延展式標示語言(XML)

    • 結構化文件處理機制(Parsing)

    • 流程樣本(Process Template)

    • 軟體代理程式(Software Agent)

    • 全球實體儲存庫(Global Entity Repositories)


Xml edi11

XML/EDI的組成元件(續)


Xml edi12

XML/EDI的組成元件(續)

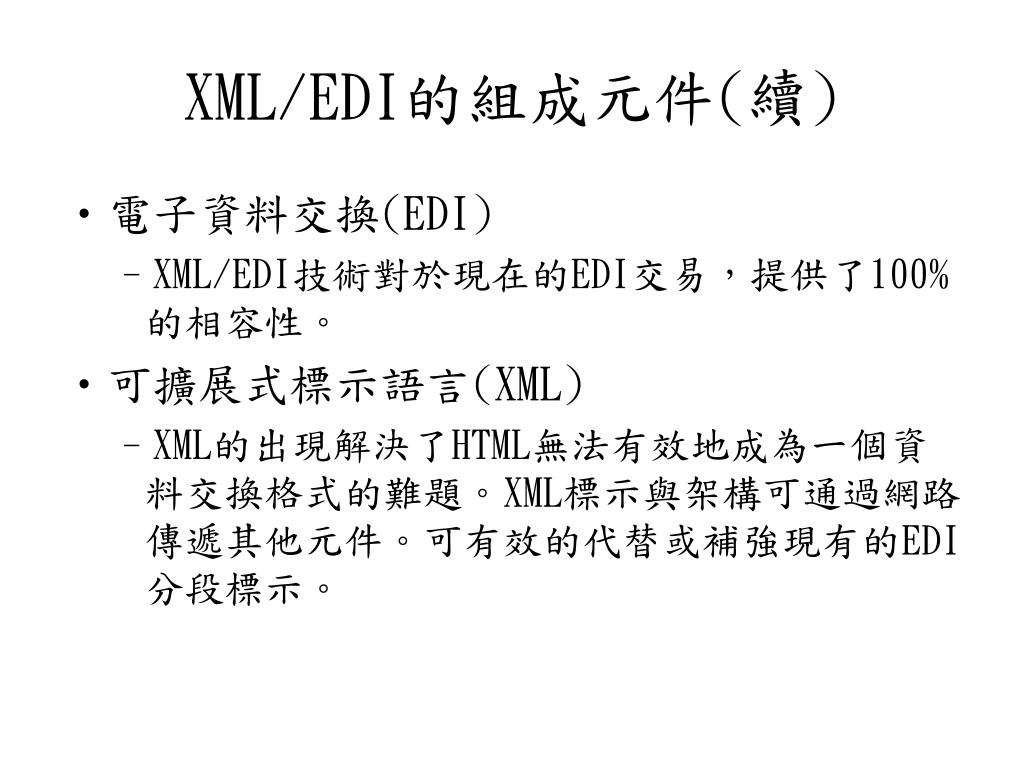

  • 電子資料交換(EDI)

    • XML/EDI技術對於現在的EDI交易,提供了100%的相容性。

  • 可擴展式標示語言(XML)

    • XML的出現解決了HTML無法有效地成為一個資料交換格式的難題。XML標示與架構可通過網路傳遞其他元件。可有效的代替或補強現有的EDI分段標示。


Xml edi13

XML/EDI的組成元件(續)

  • 結構化文件處理機制(Parsing)

    • 對於XML來說,標示都是有其意義的,因此,要在XML文件中搜尋某些資訊,必須提供相關的處理機制,例如:電子型錄,搜尋單價判於1000與1500耴的產品,可搜尋到下列耴素<unitprice>1250</unitprice>


Xml edi14

XML/EDI的組成元件(續)

  • 流程樣本(Process Template)

    • 流程樣本提供了將整個XML/EDI結合在一起的機制。如果沒有流程樣本,你將無法單獨使用XML語法,來表達所有需要進行的工作流程細節。將流程樣本建立成XML DTD,DTD通過定義結構和內容,提供交易的互操作性。相關的標準與技術月:XSL(eXtensible Stylesheet Language)、CSS(Cascading Style Sheet)與ECMAscript(即JavaScript)


Xml edi15

XML/EDI的組成元件(續)

  • 軟體代理程式(Software Agent)

    • 軟體代理程式不僅可處理流程樣本執行必要的工作,而且與EDI交易資料定義、用戶業務應用相互作用,每一特定的任務可建立新的商業流程樣本。相關的標準或技術有:DOM(Document Object Model)、SAX(Simple API for XML)、Java或ActiveX元件。


Xml edi16

XML/EDI的組成元件(續)

  • 全球實體儲存庫(Global Entity Repositories)

    • 全球實體儲存庫(Global Entity Repositories)主要是可以儲存業界所共同接受的DTDs、Templates、Agents等商業資料與流程物件,並提供搜尋機制讓企業能透過Internet進行探訪。相關標準及技術,包括:OMG的XML是將XML轉換成UML(Unified Modeling Language)及ebXML的儲存機制小組(Register and Repository team)。


Xml edi17

XML/EDI的核心模式

  • star 模式

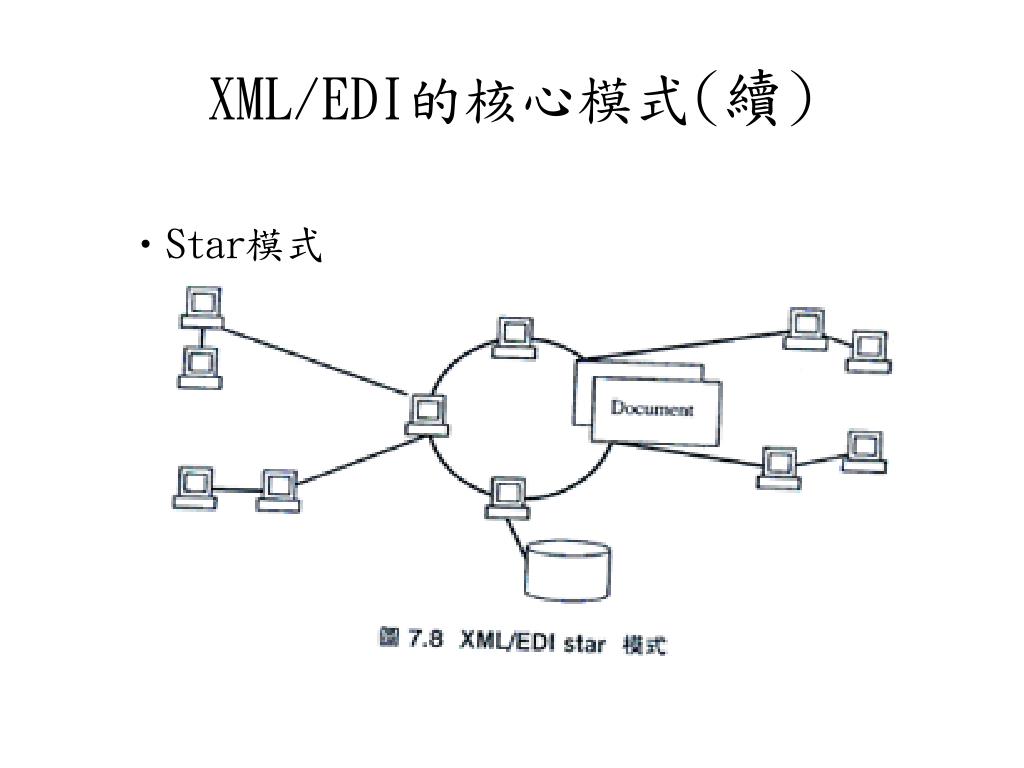

    • Star模式顯示了典型的EDI模式,就是主要的商業夥伴或組織,為了他們的貿易夥伴設定之間遵循的標準,以主要商業夥伴為中心(Master or Parent),周圍是其他的貿易夥伴(Child)。


Xml edi18

XML/EDI的核心模式(續)

  • Star模式


Xml edi19

XML/EDI的核心模式(續)

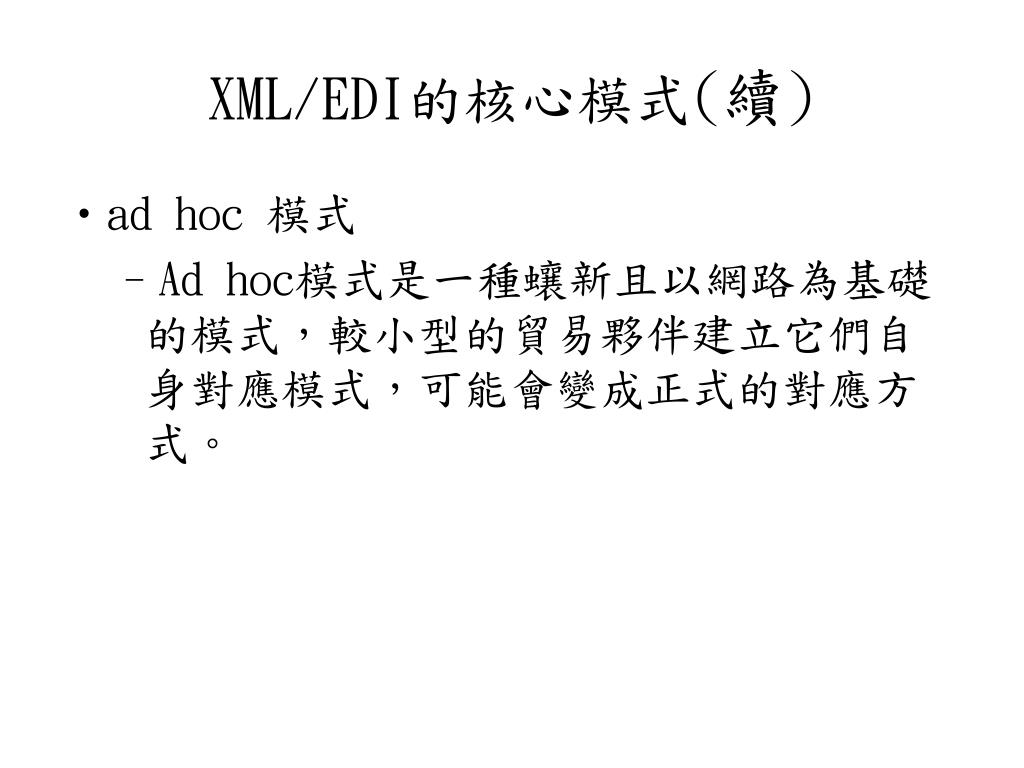

  • ad hoc 模式

    • Ad hoc模式是一種蠰新且以網路為基礎的模式,較小型的貿易夥伴建立它們自身對應模式,可能會變成正式的對應方式。


Xml edi20

XML/EDI的核心模式(續)

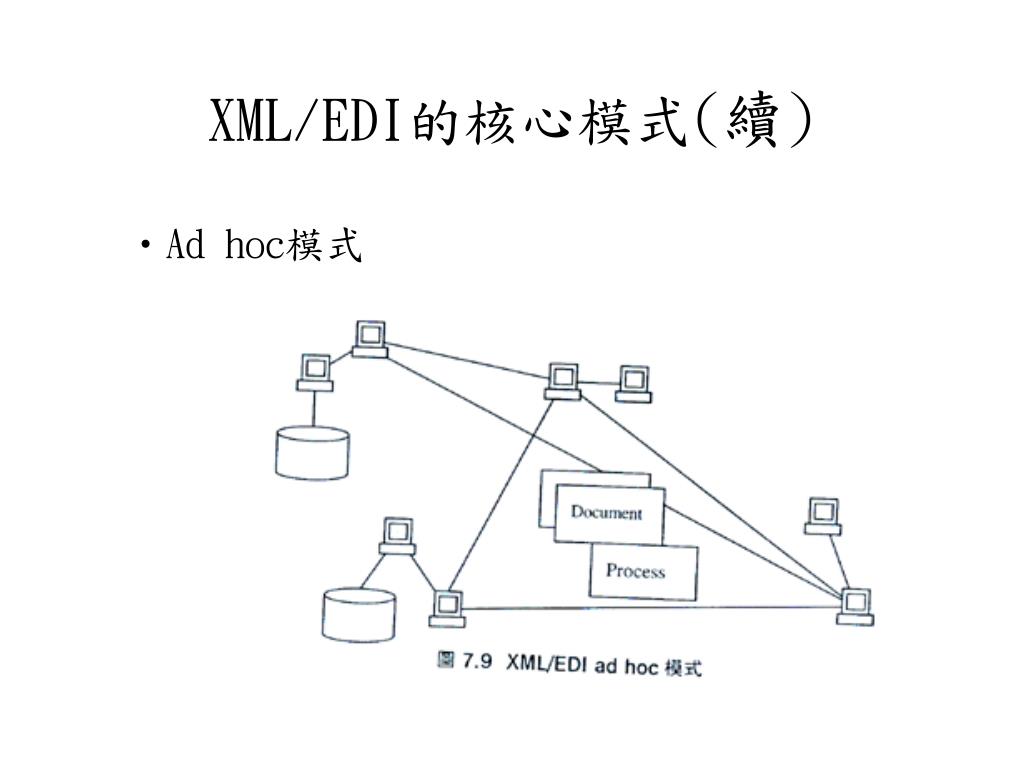

  • Ad hoc模式


Xml edi21

XML/EDI的核心模式(續)

  • hybrid 模式

    • Hybrid模式是Star與Ad hoc 模式的混合體。此處將Star模式由貿易夥伴延伸,建立新的架構版本,然後自行連結自身特別的Ad hoc模式。


Xml edi22

XML/EDI的核心模式(續)

  • hybrid 模式


Xml edi23

XML/EDI的核心模式(續)

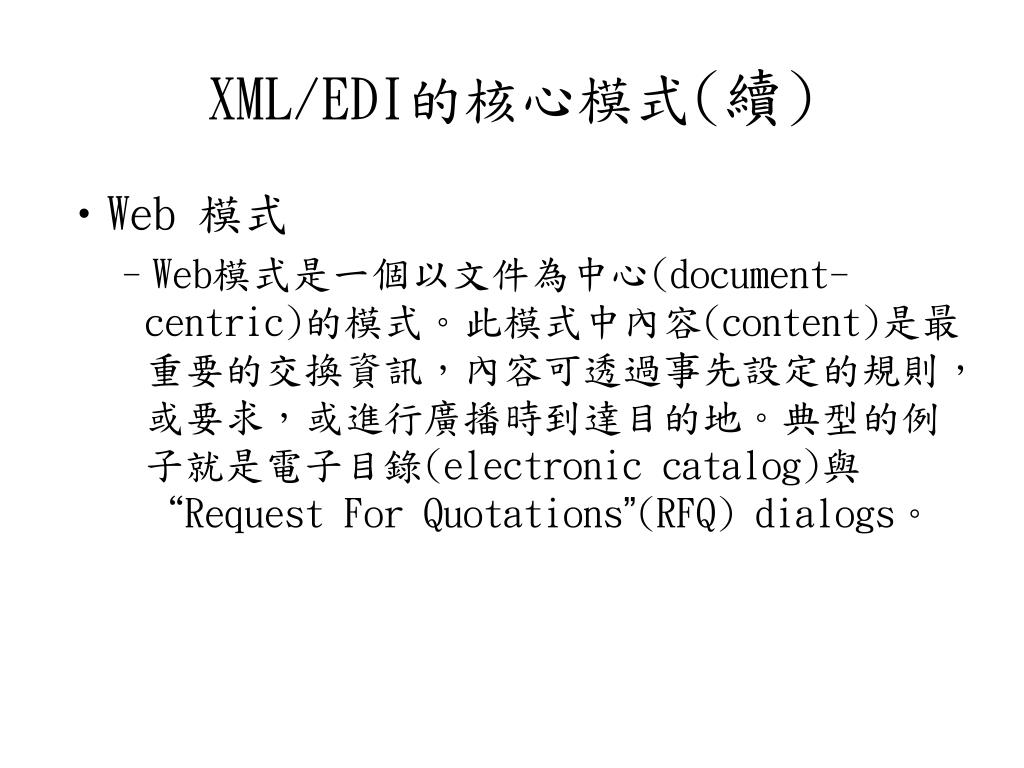

  • Web 模式

    • Web模式是一個以文件為中心(document-centric)的模式。此模式中內容(content)是最重要的交換資訊,內容可透過事先設定的規則,或要求,或進行廣播時到達目的地。典型的例子就是電子目錄(electronic catalog)與“Request For Quotations”(RFQ) dialogs。


Xml edi24

XML/EDI的核心模式(續)

  • Web 模式


  • Login
